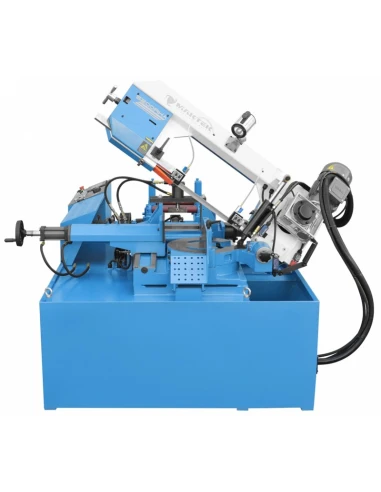

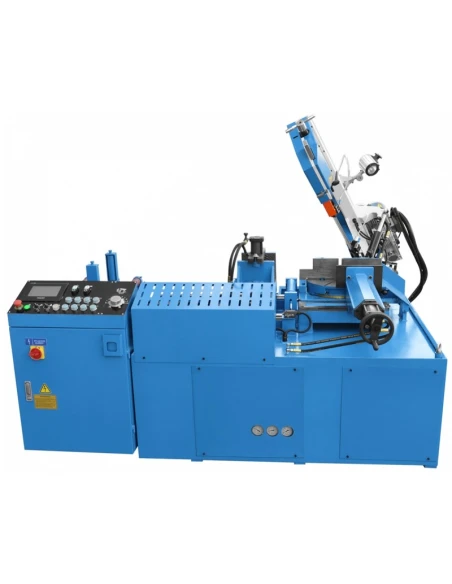

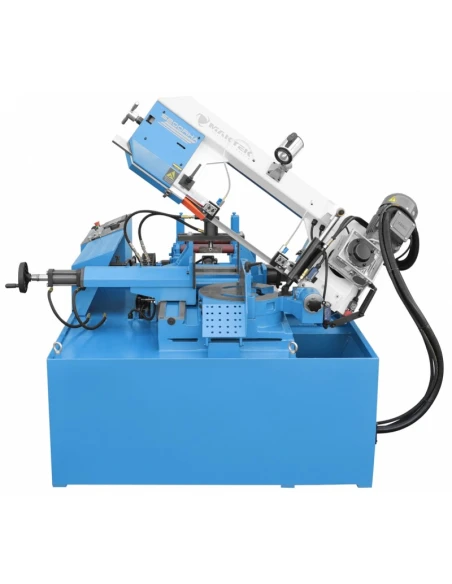

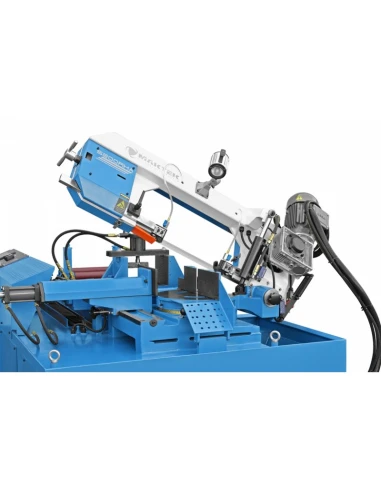

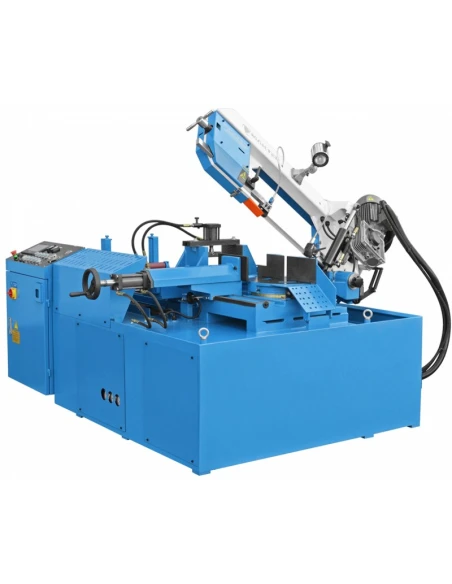

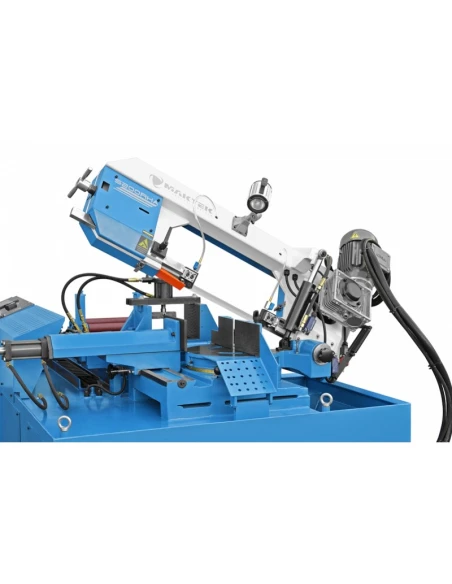

Automatický stroj na řezání kovů CORMAK S-200 RHA

Popis stroje

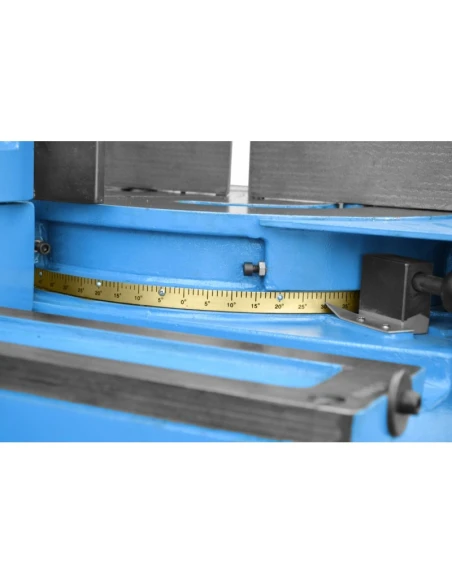

Řezací stroj umožňuje řezání v ručním režimu pod úhlem -30º- +60º a v automatickém režimu pod úhlem 0-45º.

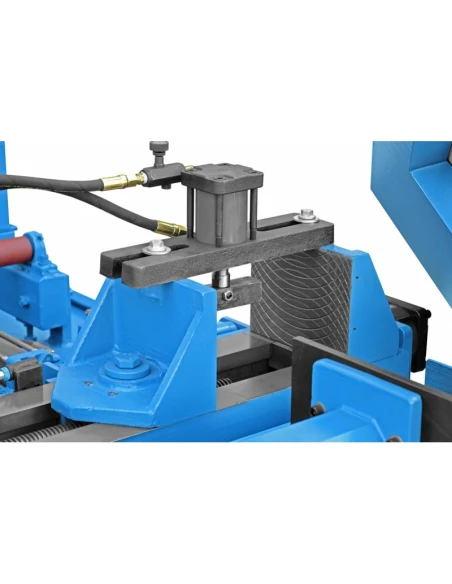

Ruční režim umožňuje provádět všechny operace ručně z ovládacího panelu stroje. V automatickém režimu se po zapnutí stroje provede celý řezací cyklus, tj. upnutí obrobku ve svěráku, jeho posun na řezacím pásu na zadanou velikost, spuštění řezacího ramene i jeho zvednutí do požadované výšky po dokončení řezu, bez nutnosti ovládání obsluhou.

Automatický režim

Parametry řezání, jako je počet řezaných kusů, jejich rozměry, rychlost řezacího pásu, rychlost klesání ramene, se nastavují na ovládacím panelu. Stroj se automaticky zastaví v případě dokončení dávkového řezu, přetržení řezacího pásu nebo jiné poruchy identifikované řídicím systémem řezacího stroje.

Těleso stroje je litinový odlitek upevněný na tuhé prostorové deskové konstrukci skříně. Hydraulická pohonná jednotka, nádrž chladicí kapaliny s čerpadlem a podavač třísek jsou umístěny uvnitř skříně.

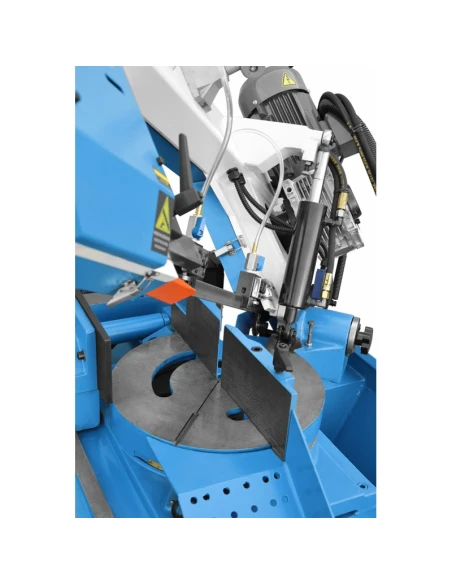

Pohon řezacího pásu, jehož základem je motor řízený invertorem, zajišťuje plynulou regulaci ve velkém rozsahu otáček. Hydraulické napínání řemene umožňuje dosáhnout optimálních podmínek. Pokud se pilový pás zlomí, stroj se automaticky zastaví. Přesné vedení pásu zajišťují vodítka tvořená vodicími ložisky a karbidovými destičkami. Pohyblivá vodicí hlava pásu je nastavitelná podle rozměru řezaného materiálu, což zajišťuje zvýšenou stabilitu pásu. Maximální řezný výkon a prodlouženou životnost pily zajišťuje chladicí systém a čisticí kartáč.

Hydraulicky vynucené klesání ramene je nastavitelné v širokém rozsahu pomocí přesného škrticího ventilu. Systém vysokorychlostního posuvu zkracuje dobu potřebnou k řezání jednotlivých dílů.

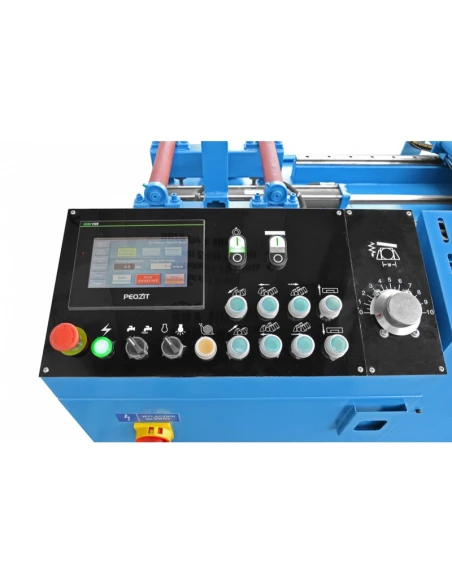

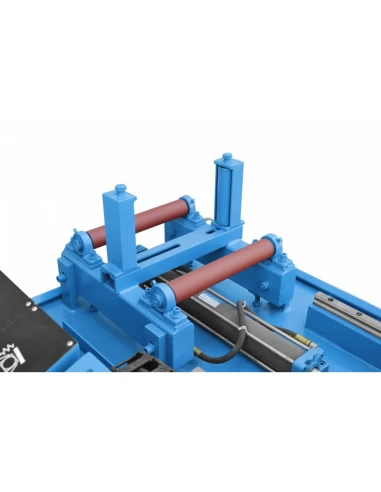

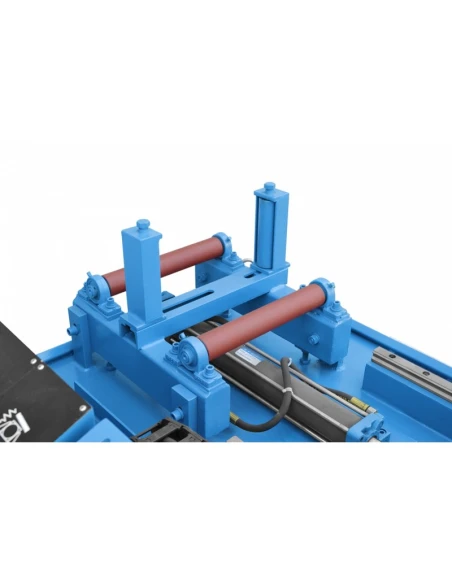

Hydraulický systém podávání materiálu zajišťuje plně automatický cyklus stroje. Řídicí jednotka vybavená displejem s LCD umožňuje programování provozu pily, signalizuje konec materiálu, sděluje chyby a informuje o počtu řezů po naprogramované době. Maximální délka posuvu materiálu v jednom zdvihu je 500 mm s přesností +/- 0,2 mm na zdvih.

Inovace a výroba poloautomatických a automatických řezacích strojů řady CORMAK PREMIUM LINE podle norem a standardů odpovídajících certifikátům ISO:90001 a ISO:140001 zaručuje bezpečnost, kvalitu a spolehlivost výrobků. Použití licenčních motorů od známého a uznávaného světového výrobce, jednoho z předních světových výrobců, společnosti ABB, zaručuje dlouhý a bezporuchový provoz.

* Platí pouze pro řezání v ručním režimu

Standardní vybavení

• Ovládací konzola na samostatném podstavci
• Vestavěný hydraulický posilovač
• Hydraulické ovládání pohybu ramene (nahoru - dolů) s plynulou regulací rychlosti klesání
• Funkce paměti polohy ramene (návrat ramene po seříznutí do zadané výšky)
• Automatický úhel řezu 0° - 45°
• Manuální řezání úhlu -30 - +60°
• Kartáč na čištění řemenů
• Chladicí systém
• Pásová pila na biokov
• Prohlášení o shodě CE
• Technická a provozní dokumentace
