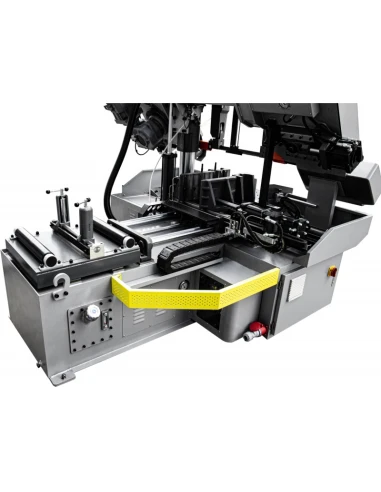

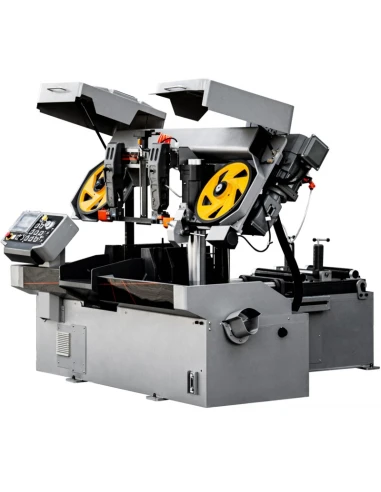

Automatická sloupová pásová pila CORMAK B-430

Vlastnosti stroje

U řezacích strojů typu NC je celý pracovní cyklus plně automatizován. Po zapnutí stroje probíhá celý řezací cyklus, tj. upnutí obrobku ve svěráku, jeho pohyb na určitý rozměr po řezacím pásu, spuštění řezacího ramene a jeho zvednutí do požadované výšky po dokončení řezu, bez nutnosti ovládání obsluhou. parametry řezání, jako je počet řezaných obrobků, jejich rozměry, rychlost řezacího pásu, rychlost spouštění ramene, se nastavují na ovládacím panelu. Případné chyby, které se vyskytnou během řezání, se zobrazí na displeji řídicí jednotky.

Sériově jsou NC řezací stroje vybaveny měničem, který plynule reguluje rychlost řezacího pásu v rozsahu 15-100 m/min, nastavení stisku upínacího svěráku a nastavení rychlosti posuvu materiálu. Řezací stroj je vybaven horními upínacími svěráky, které jsou nezbytné pro řezání obrobků uspořádaných ve svazku. Pásový automat CORMAK B-430 je určen pro poloprovozní a výrobní řezání. Stroj je vybaven hydraulickým ovládacím panelem, který odpovídá za provoz ramene a svěráku, a elektrickým panelem pro řízení cyklu automatického řezacího stroje.

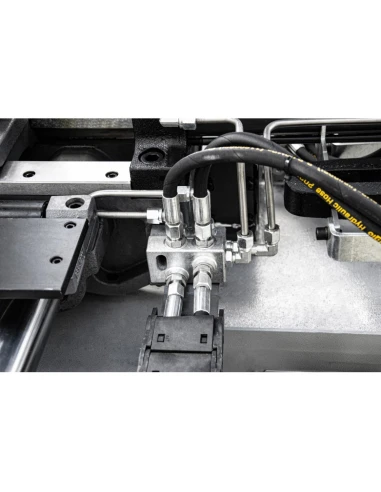

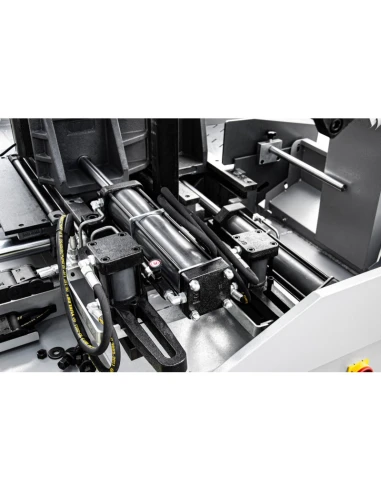

Stroj je vybaven hydraulickým systémem, který obsluhuje všechny funkce automatu. Systém je zodpovědný za spouštění a zvedání ramene, otevírání a zavírání hlavního a podávacího svěráku a pohyb podávacího svěráku. Podávací svěrák je navržen tak, aby eliminoval nerovnosti materiálu.

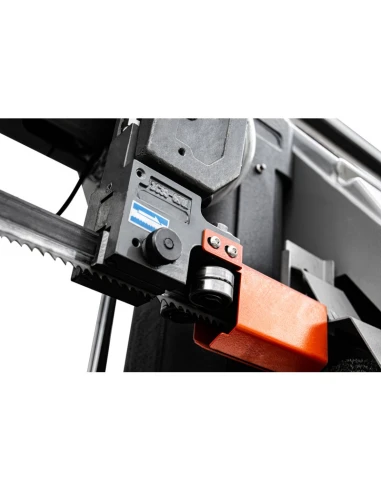

Tento model je vysoce produktivní stroj s robustní konstrukcí. Lze na něm řezat širokou škálu materiálů včetně nerezové a nástrojové oceli, plných materiálů a profilů. Rameno frézy je vyrobeno z jednolitého litinového odlitku spolu s řezacím pásem o šířce 34 mm, který je u této frézy použit, takže je plně schopna řezat jak profily, tak i plné materiály.

• Typ: Automatický sloupový stroj
• Ovládání: NC - dotykový panel
• Maximální průměr řezu: ø 400, 400 x 400 mm Hydraulické
• Spouštěcí rameno: Hydraulické
• Posuv pásu: Invertor - plynule nastavitelný od 20 do 100 m/min
• Podávání stroje a materiálu: Hydraulický
• Hydraulický podavač: délka 2 m

Max. řezný rozsah

Standardní výbava

• Sada hydraulických svorek pro řezání svazků,

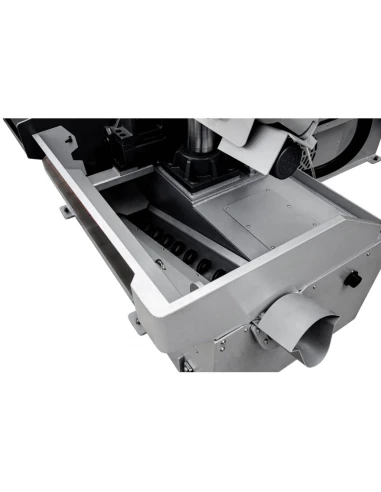

• Špičkový dopravník třísek s pohonem,
• Provoz v automatickém/poliautomatickém cyklu,
• Řídicí konzola na samostatném podstavci,
• kontaktní ovládací konzola s LCD displejem,
• integrovaný hydraulický agregát,
• Inteligentní plánování počtu a délky řezů,
• možnost naprogramovat/pamatovat si 5 řezných programů,

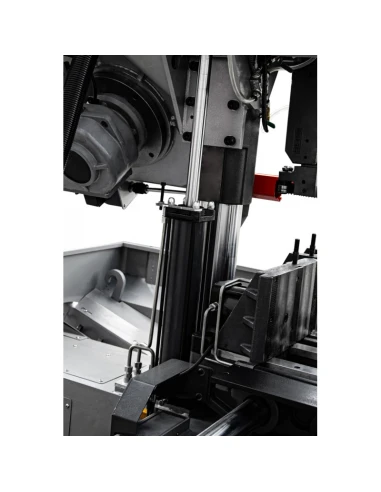

• hydraulické ovládání pohybu ramene (nahoru - dolů) s plynulou regulací rychlosti pádu,
• funkce paměti polohy ramene,

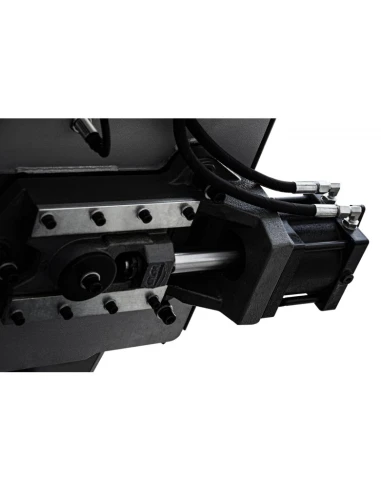

• hydraulicky ovládané čelisti svěráku (pohon dlouhého zdvihu s pamětí polohy),

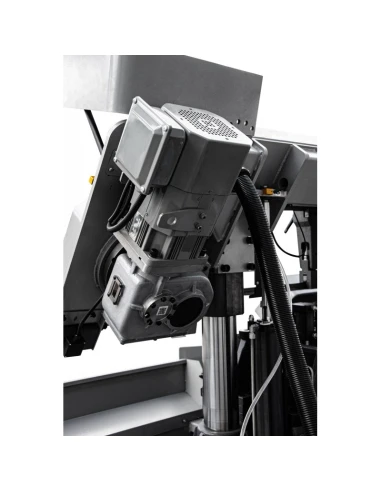

• plynulá regulace otáček řemene (frekvenční měnič),
• digitální odečet rychlosti pásu,
• poháněný kartáč na čištění řemene,
• chladicí systém,
• bimetalová pásová pila,
• prohlášení o shodě CE,
• technická a provozní dokumentace,
