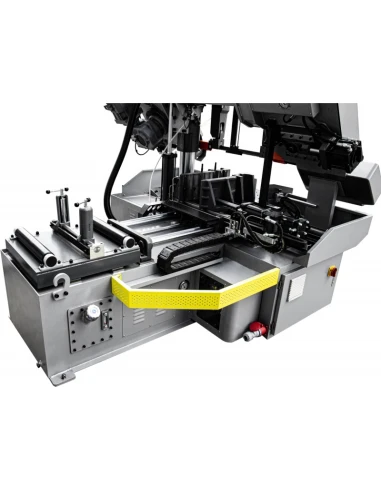

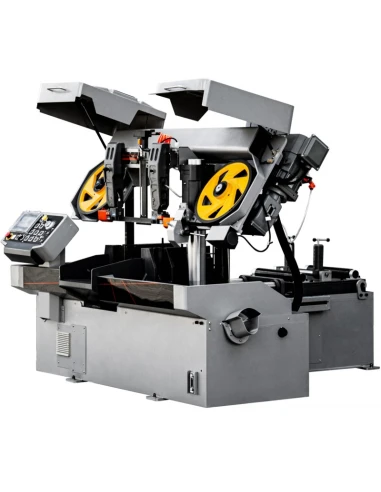

Automatická sloupová pásová pila CORMAK B-330

Vlastnosti stroje

Řezací stroj umožňuje řezání v ručním i automatickém režimu. Manuální režim umožňuje provádět všechny operace ručně z ovládacího panelu stroje. Automatický režim - po zapnutí stroje probíhá celý řezací cyklus, tj. upnutí obrobku ve svěráku, jeho posun na určitý rozměr na řezacím pásu, spuštění řezacího ramene a jeho zvednutí do požadované výšky po dokončení řezu, bez nutnosti asistence obsluhy.

Parametry řezání

Parametry řezání, jako je počet řezaných kusů, jejich rozměry, rychlost řezacího pásu, rychlost spouštění ramene, se nastavují na ovládacím panelu. Stroj se automaticky zastaví po ukončení řezání dávky, po vyčerpání řezaného materiálu, po přetržení řezacího pásu nebo po zjištění jiné poruchy řídicím systémem řezacího stroje.

Těleso stroje se skládá z následujících komponentů

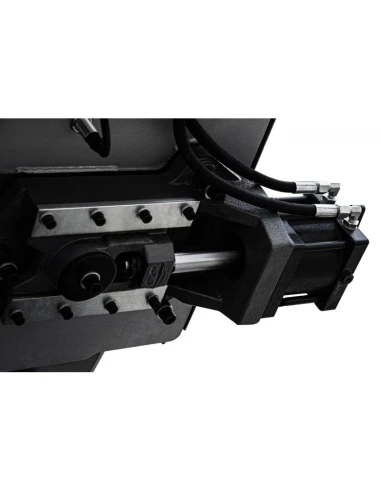

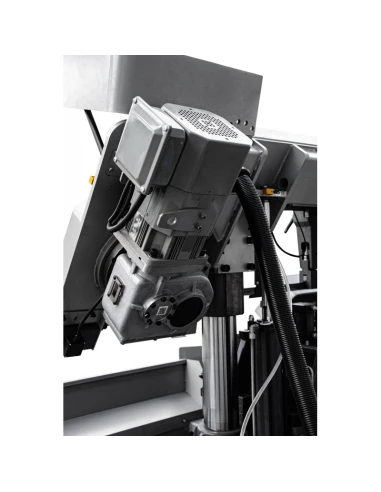

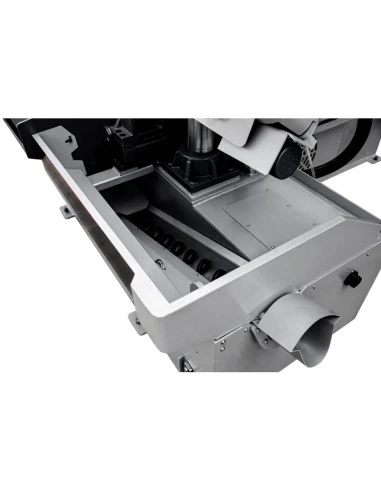

Těleso stroje je litinový odlitek upevněný na tuhé prostorové deskové konstrukci skříně. Ocelová rámová konstrukce je skloněna pod úhlem 3 stupňů k povrchu přívodního stolu, což je výhodné zejména při řezání obdélníkových obrobků a profilů. Pohon řezacího pásu, jehož základem je motor řízený invertorem, umožňuje plynulé nastavení ve velkém rozsahu otáček. Hydraulické napínání řemene umožňuje dosáhnout optimálních podmínek. Stroj se automaticky zastaví, pokud se pilový kotouč zlomí.

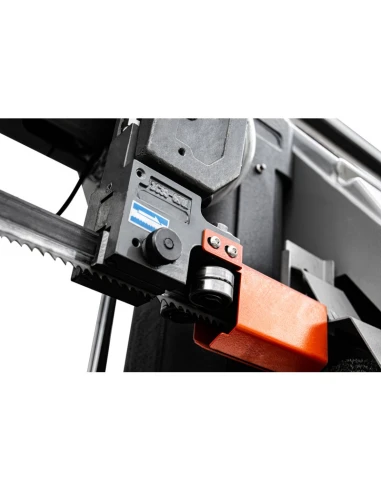

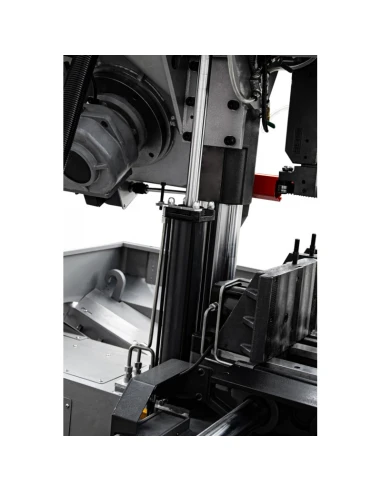

Přesné vedení pásu zajišťují vodítka tvořená vodicími ložisky a tvrdokovovými destičkami. Maximální řezný výkon a prodlouženou životnost pily zajišťuje chladicí systém a čisticí kartáč. Hydraulicky nucený pokles ramene je regulován v širokém rozsahu přesným škrticím ventilem. Systém vysokorychlostního posuvu umožňuje zkrátit dobu řezání jednotlivých obrobků.

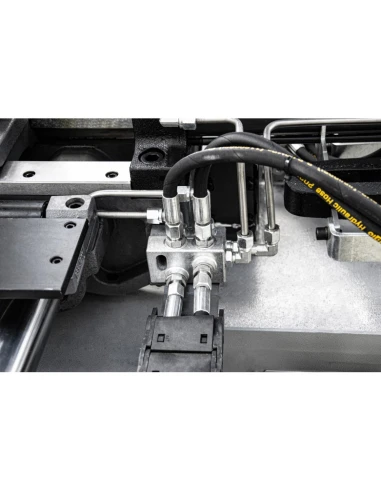

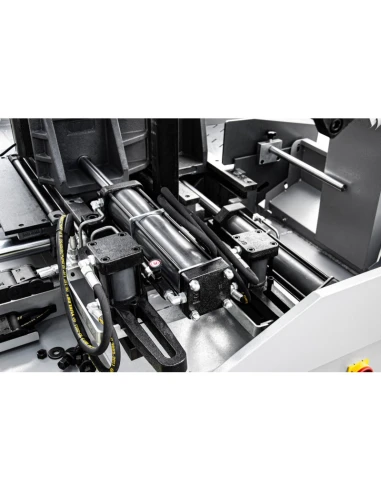

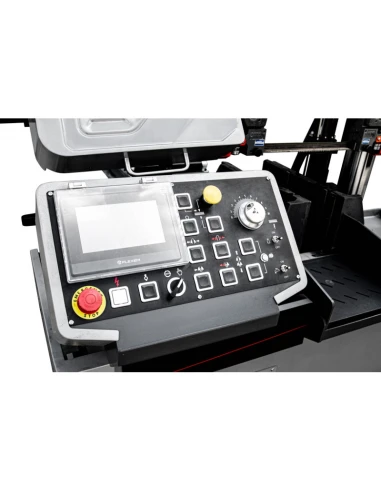

Hydraulický systém podávání materiálu zajišťuje plně automatický cyklus stroje. Řídicí jednotka vybavená displejem LCD v jazyce POLISH umožňuje snadné programování, obsluhu pily, signalizuje konec materiálu, sděluje chyby a po uplynutí naprogramovaného času informuje o počtu řezaných úseků.

Maximální délka stroje je určena délkou řezaného úseku.

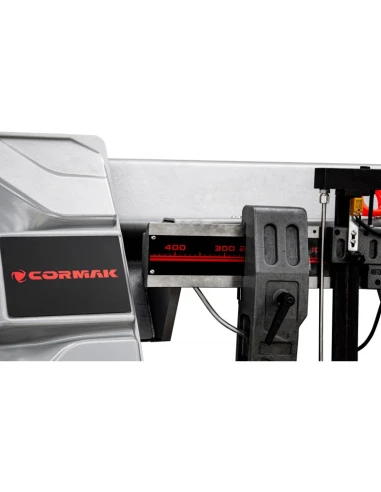

Maximální délka posuvu materiálu v jednom zdvihu je 500 mm s přesností +/- 0,2 mm na zdvih. Inovace a výroba poloautomatických a automatických řezacích strojů řady CORMAK PREMIUM LINE podle norem a standardů odpovídajících certifikátům ISO:90001 a ISO:140001 zaručuje bezpečnost, kvalitu a spolehlivost výrobku.

Použití motorů pro řezání materiálu ve stroji není problém.

Použití motorů s licencí od známého a uznávaného světového výrobce, jednoho z předních světových výrobců, společnosti ABB, zaručuje dlouhý a bezproblémový provoz.

Max. řezný rozsah

Standardní výbava

• Automatický cyklický provoz,
• Kontaktní ovládací panel s displejem LCD,
• Programovatelný počet a délka řezaných kusů,
• možnost uložení 5 různých řezacích programů,
• elektronický odečet rychlosti pásu,
• Funkce zapamatování polohy ramene,
• vestavěná hydraulická jednotka,
• funkce paměti polohy svěráku,
• funkce paměti polohy svěráku.
• Plynulá regulace řezné rychlosti (motor s frekvenčním měničem),
• Čisticí kartáč řemene s pohonem,
• chladicí systém,
• bimetalová pásová pila,
• prohlášení o shodě CE,
• DTR v polském jazyce,
