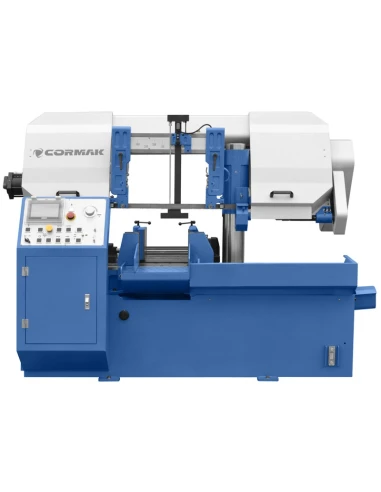

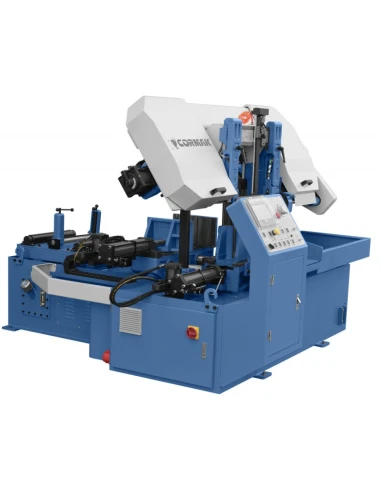

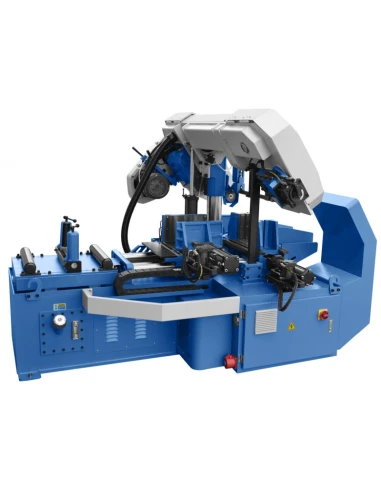

Automatická sloupová pásová pila CORMAK C33

Pásový řezací stroj CORMAK C33 - charakteristika stroje

Řezací stroj umožňuje řezání v ručním i automatickém režimu. Ruční režim umožňuje provádět všechny operace ručně z ovládacího panelu stroje. Automatický režim - po zapnutí stroje probíhá celý řezací cyklus, tj. upnutí obrobku ve svěráku, jeho přesun na definovaný rozměr k řezacímu pásu, spuštění řezacího ramene a jeho zvednutí do požadované výšky po dokončení řezu, bez nutnosti ovládání obsluhou.

Parametry řezání

Parametry řezání, jako je počet řezaných kusů, jejich rozměry, rychlost řezacího pásu a rychlost spouštění ramene, se nastavují na ovládacím panelu.

Těleso pásové řezačky je litinový odlitek upevněný na tuhé prostorové deskové konstrukci skříně. Ocelová konstrukce rámu je skloněna pod úhlem 3 stupňů k povrchu přívodního stolu, což je výhodné zejména pro řezání obdélníkových obrobků a profilů.

Pásový pohon pásové frézy je vyroben z litiny.

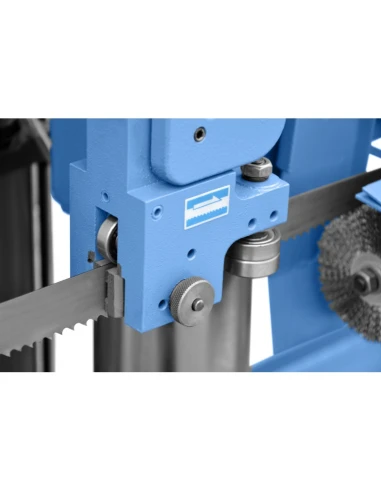

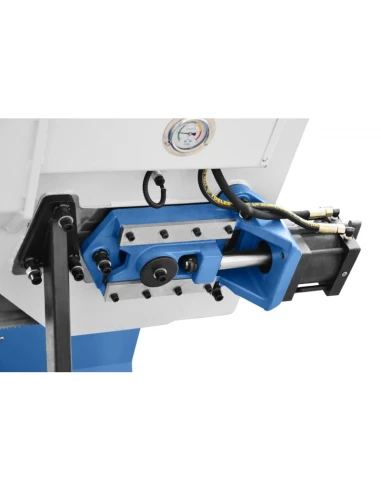

Pohon řezacího pásu založený na invertorově řízeném motoru zajišťuje plynulou regulaci ve velkém rozsahu otáček. Hydraulické napínání pásu umožňuje dosáhnout optimálních podmínek. Pokud dojde k přetržení pilového pásu, pásová pila se automaticky zastaví. Přesné vedení pásu zajišťují vodítka tvořená vodicími ložisky a tvrdokovovými destičkami.

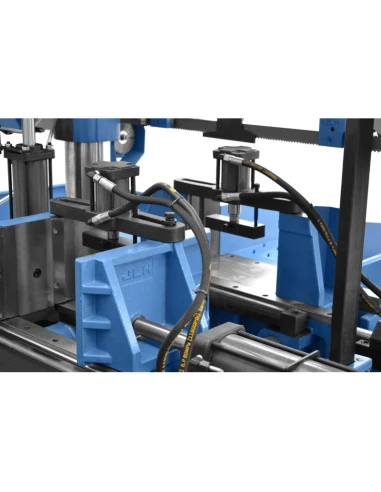

Maximální řezný výkon a prodlouženou životnost pily zajišťuje chladicí systém a čisticí kartáč. Hydraulicky vynucené klesání ramene je regulováno v širokém rozsahu přesným škrticím ventilem. Systém vysokorychlostního posuvu umožňuje zkrátit dobu řezání jednotlivých obrobků. Hydraulický systém podávání materiálu zajišťuje plně automatický cyklus pásové pily.

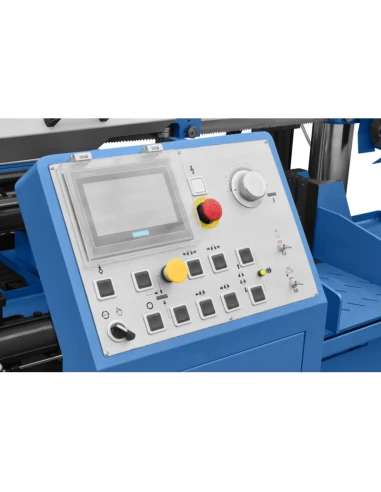

Řídicí jednotka, vybavená displejem LCD v POLISH, umožňuje snadné programování, obsluhu pily, signalizuje konec materiálu, sděluje chyby a po uplynutí naprogramované doby informuje o počtu řezaných úseků. Maximální délka posuvu materiálu v jednom zdvihu je 500 mm s přesností +/- 0,2 mm na zdvih.

Inovativnost a inovace.

Inovace a výroba poloautomatických a automatických řezacích strojů řady CORMAK PREMIUM LINE podle norem a standardů odpovídajících certifikátům ISO:90001 a ISO:140001 je zárukou bezpečnosti, kvality a spolehlivosti výrobků. Použití licenčních motorů od známého a uznávaného světového výrobce, jednoho z předních světových výrobců, společnosti ABB, zaručuje dlouhý a bezporuchový provoz.

Pásová řezačka CORMAK C33 - technická data

Pásová řezačka CORMAK C33 - řezné parametry

Pásová řezačka CORMAK C33 - standardní vybavení

• automatický cyklus provozu
• Programování množství a délky řezaných kusů
• Programovatelná paměť pro paměť obrobků
• Možnost uložení 5 různých řezných programů
• Elektronické odečítání rychlosti pásu
• Funkce paměti polohy
• Funkce paměti polohy ramene

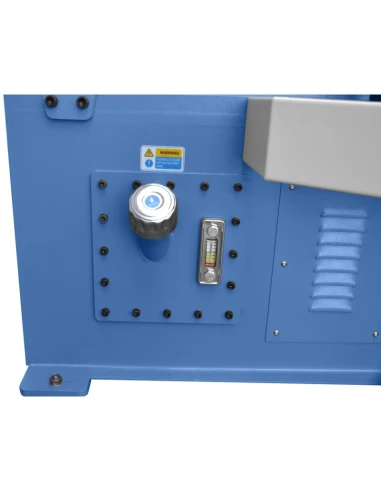

• Vestavěný hydraulický agregát
• funkce paměti polohy ramene
• Funkce paměti polohy svěráku
• Funkce paměti polohy svěráku
• Plynulá regulace řezné rychlosti (motor s frekvenčním měničem)
• kartáč na čištění řemene
• kartáč na čištění řemene s motorem
• chladicí systém
• bimetalová pásová pila
• Certifikace shody CE
• Prohlášení o shodě v CE
• DTR v polštině
