Řezací stroj na kovy CORMAK S-200R Manuál

Vlastnosti stroje

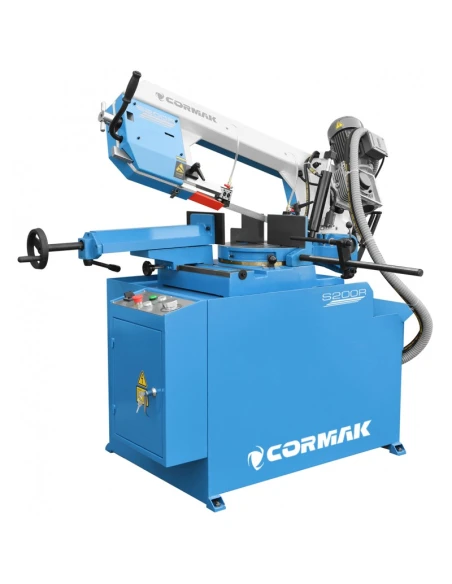

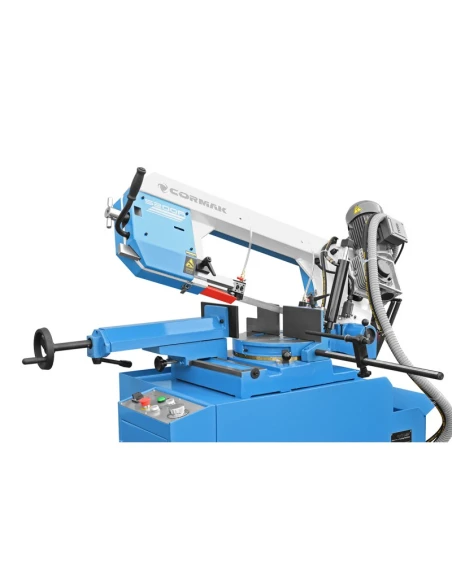

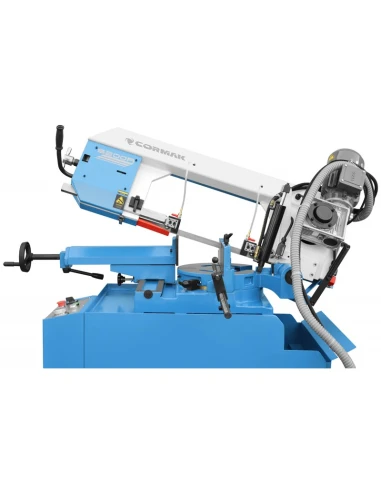

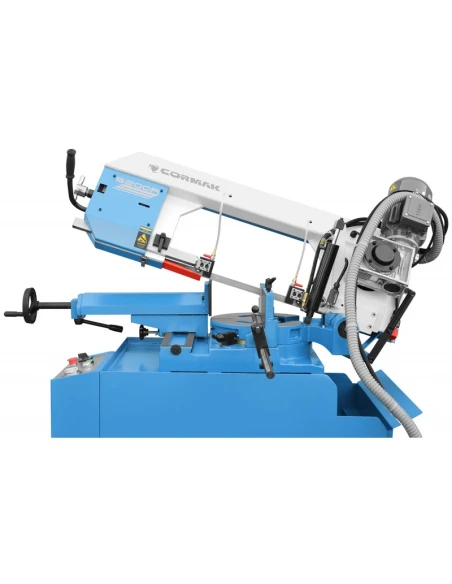

Pásová pila na kov typu CORMAK S-200 R MANUAL s CE umožňuje řezání v rovině kolmé k ose řezaného materiálu nebo pod libovolným úhlem od -45 do +60 stupňů. Řezaný obrobek lze podávat ručně nebo pomocí libovolného podávacího zařízení.

Posun při řezání je gravitační na principu proudění oleje ve dvoukomorovém hydraulickém válci. Vhodné rychlosti klesání ramene je dosaženo ventilem regulujícím průtok oleje mezi komorami. Obsluha spustí stroj stisknutím tlačítka start a nastaví rychlost řezání. Po dokončení řezu se stroj automaticky zastaví a obsluha zvedne rameno ručně do výchozí polohy. Podávání materiálu se provádí ručně.

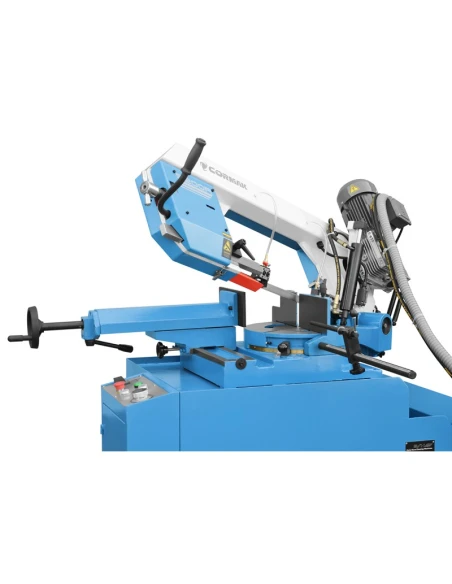

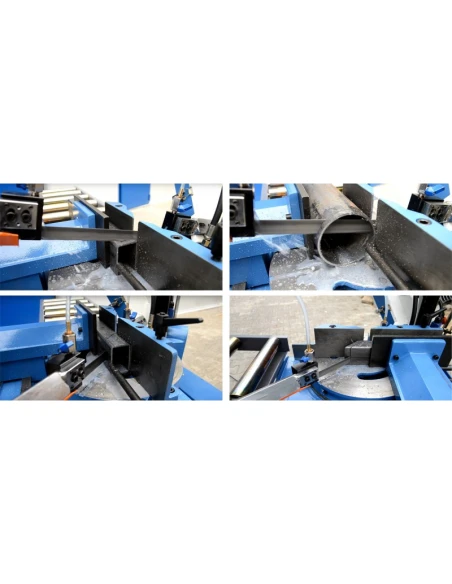

Tento model má své využití v kusové i sériové výrobě. Díky své robustní konstrukci umožňuje řezat širokou škálu materiálů, včetně nerezové oceli, nástrojové oceli, plných materiálů a profilů. Stroj umožňuje úhlové řezání materiálu otáčením ramene doleva a doprava. Rameno řezačky je vyrobeno z jednolitého litinového odlitku spolu s řezacím pásem o šířce 27 mm, který se u této řezačky používá. Plně zajišťuje vícesériové řezání profilů i plných materiálů.

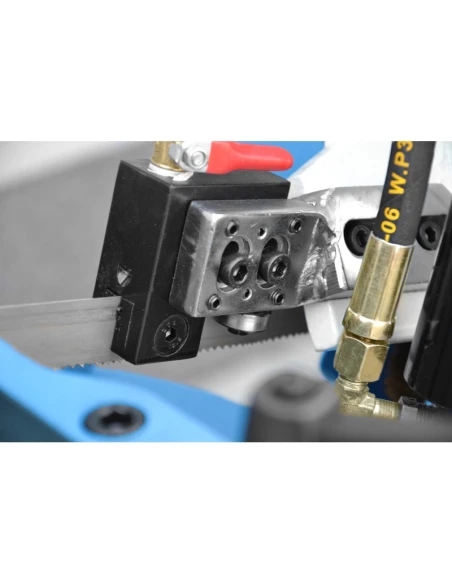

Nůž je uložen v nastavitelném lůžku a je vybaven rychloupínacím upínáním. Vodicí lišty jsou osazeny tvrdokovovými karbidovými destičkami a systémem válečkových ložisek. Právě vodítka ze slinutého karbidu jsou zodpovědná za přesnost a rovnost řezu. Rameno je vybaveno automatickým snímačem napětí pilového kotouče a je nakloněno o 25 stupňů, což zvyšuje životnost pilového kotouče. Ve spodní části ramene je umístěn čisticí kartáček, který zajišťuje vynikající čistotu a funkčnost čepele.

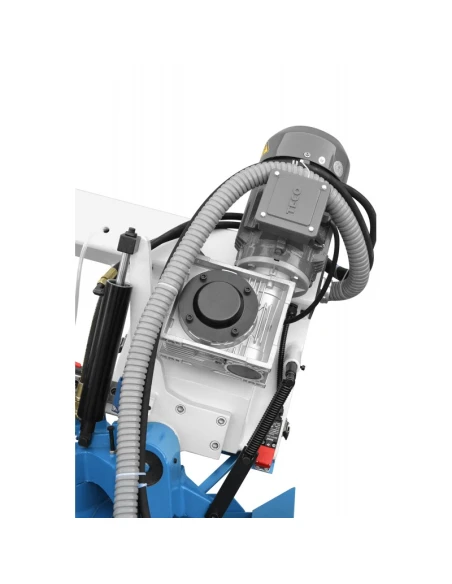

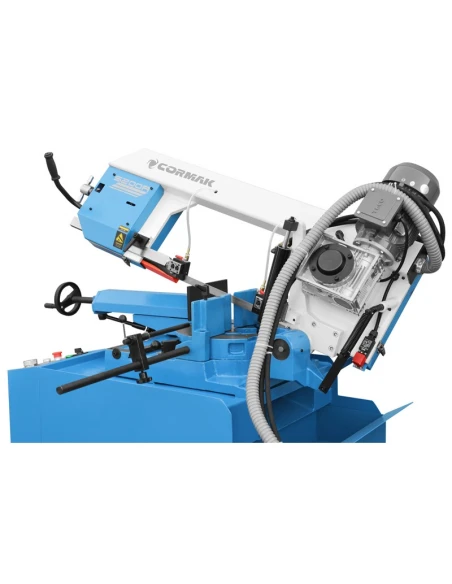

Pohon stroje je přenášen prostřednictvím šnekové převodovky naplněné převodovým olejem. Stroj je vybaven třífázovým motorem s dvojitým vinutím a dvěma řeznými rychlostmi.

Stroj je vybaven třífázovým motorem s dvojitým vinutím a dvěma řeznými rychlostmi.

Motor má tepelnou ochranu.

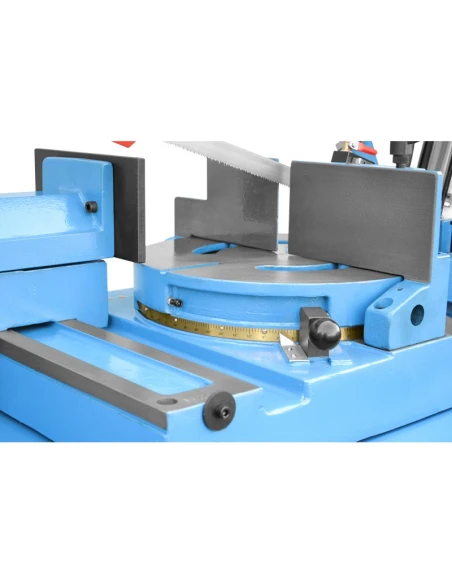

Stroj má dvě rychlosti řezacího pásu 35 a 70 m/min. Konstrukce: rameno, svěrák a otočný stůl jsou litinové.

Litina.

Zavřený chladicí systém. Stroj je vybaven nárazníkem s pravítkem pro nastavení délky řezaného materiálu. Základnu stroje tvoří pevná krychle z ocelových plechů, uvnitř které je umístěna nádržka chladicí kapaliny s čerpadlem chladicí kapaliny.

Bezpečnost během procesu.

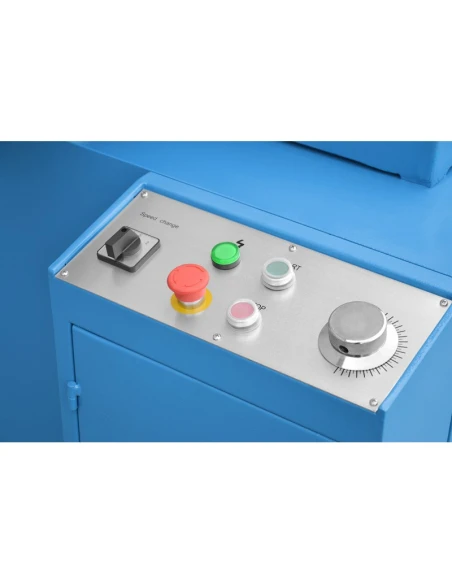

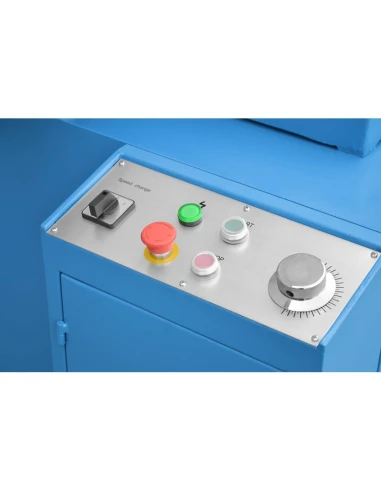

Bezpečnost během procesu řezání zajišťuje elektrická instalace, která splňuje všechny požadavky CE. Stroj je vybaven koncovým spínačem, který zastaví stroj na konci procesu řezání, nouzovým spínačem, takzvaným "bezpečnostním hřibem", řadou mikrospínačů vypínajících stroj například při otevření krytu převodového pásu nebo krytu řezacího pásu.

Bezpečnost během procesu řezání zajišťuje elektrická instalace, která splňuje všechny požadavky CE.
