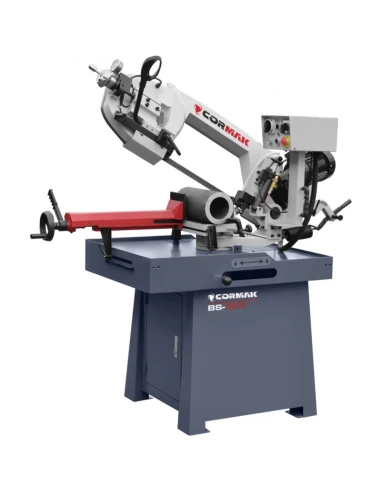

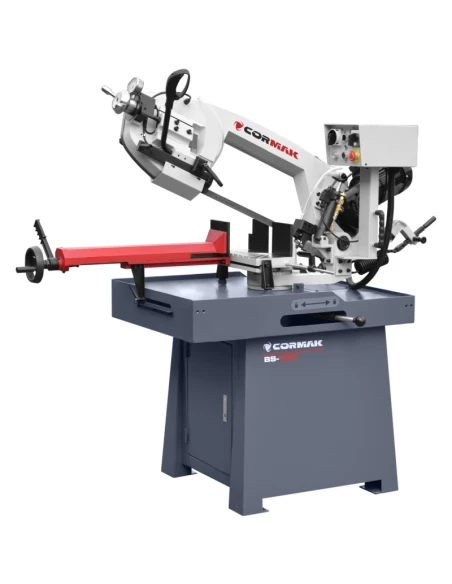

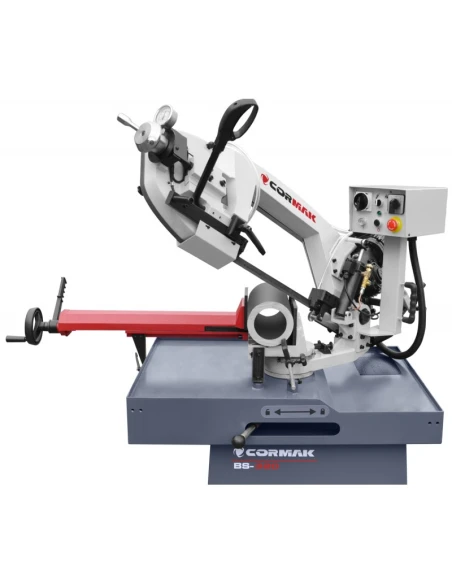

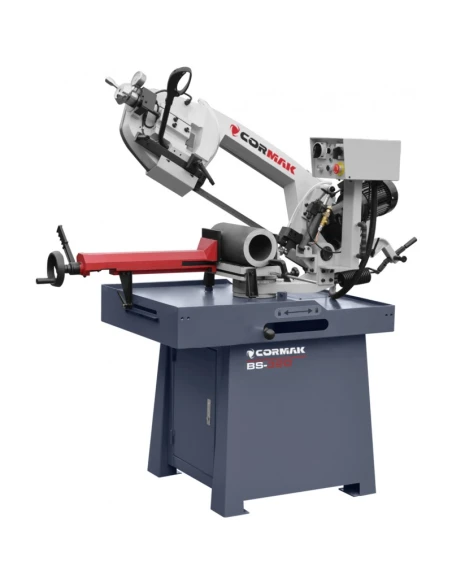

Pásová pila CORMAK BS-320

Popis stroje

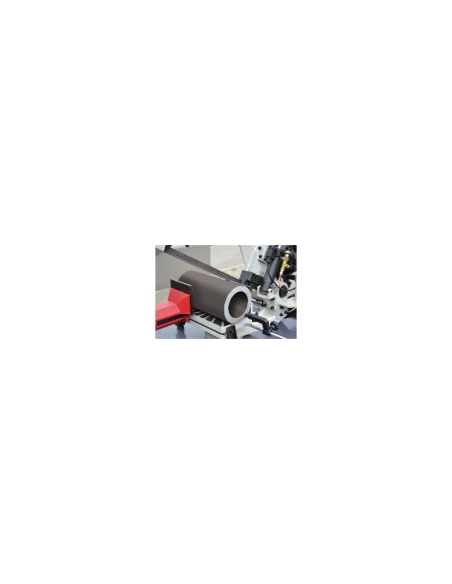

Pásový řezací stroj na kovy, horizontální s torzním ramenem umožňuje řezání v rovině kolmé k ose řezaného materiálu a pod libovolným úhlem od -45° do 60°. Řezaný materiál lze podávat ručně nebo pomocí libovolného mechanického zařízení. Posuv nástroje je naproti tomu automatický. Vedení hráze je vybaveno speciálními karbidovými deskami a ložisky. To má velký vliv na vedení pásu, jeho životnost, přímost, přesnost a kvalitu řezu. Karbidové vedení ve velké míře snižuje opotřebení stroje a pilového pásu. Stroj je vybaven výkonným chladicím čerpadlem s uzavřeným okruhem chladicí kapaliny.

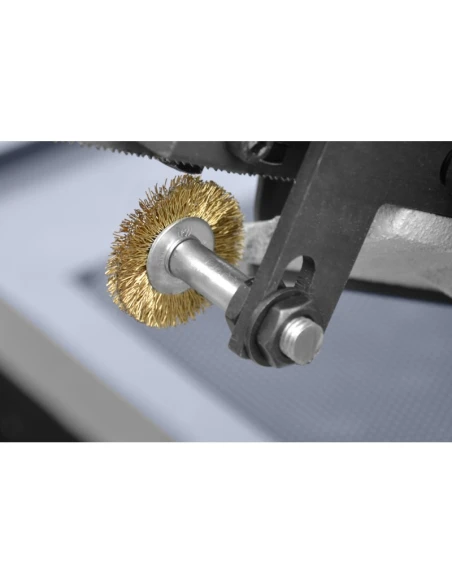

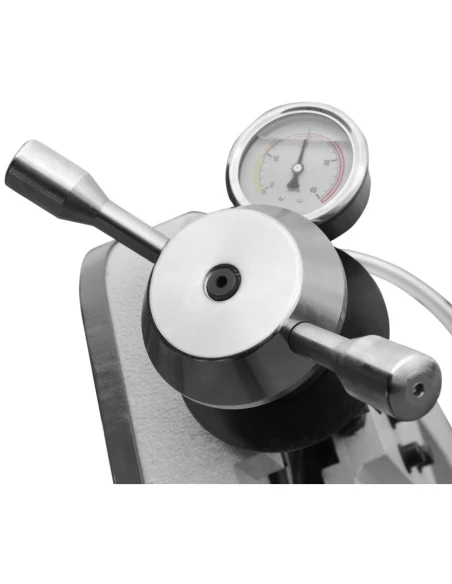

Rameno je vybaveno automatickým snímačem napětí nože a je nakloněno o 25 stupňů, což zvyšuje životnost nože. Ve spodní části ramene je umístěn čisticí kartáček, který zajišťuje vynikající čistotu a funkčnost nože. Pohon stroje je přenášen prostřednictvím šnekového převodu. Stroj má třífázový motor se dvěma rychlostmi řezání a tepelnou ochranou motoru. Řezací stroj je vybaven TENSOMETREM - snímačem napnutí řemene a automatickým vypnutím v případě zlomení nože.

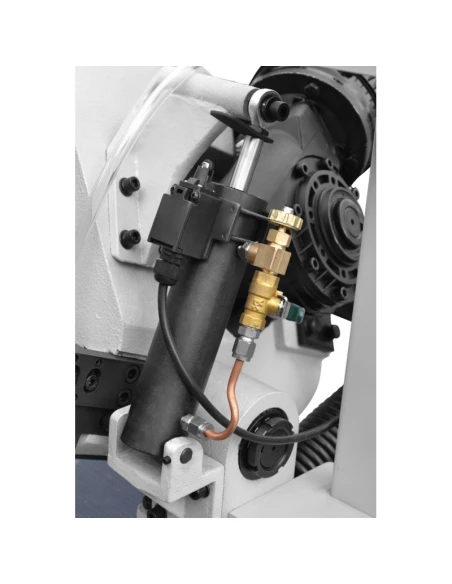

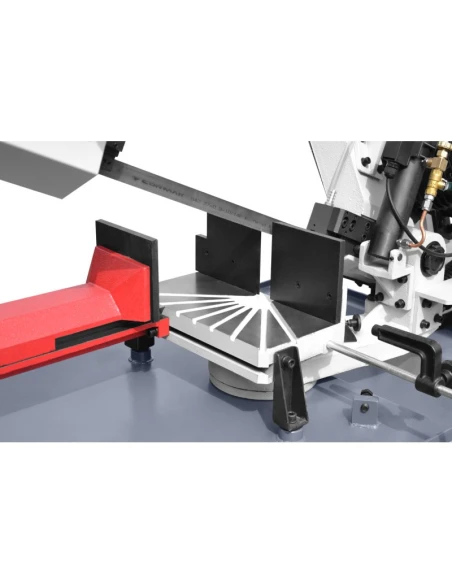

Konstrukce horní části základny poskytuje jímku pro odvod chladicí kapaliny a zachycení třísek vznikajících při řezání materiálu. K základně je připojen litinový pracovní stůl s otočným ramenem a ovládacím panelem na samostatném rameni. Při řezání je hlavním řezným pohybem pohyb řezného pásu a rychlost posuvu ramene klesá. Rychlost klesání ramene (rychlost řezání) je řízena hydraulickým válcem.

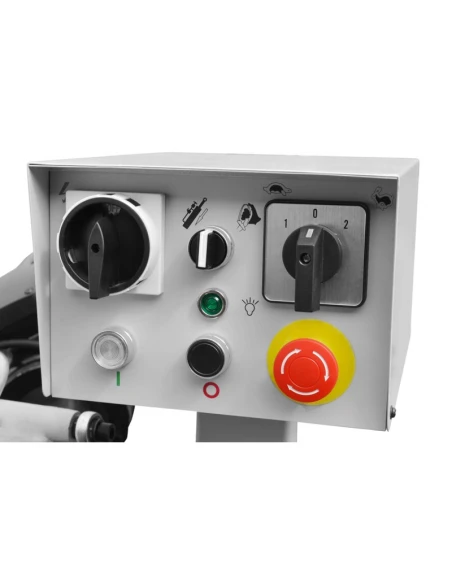

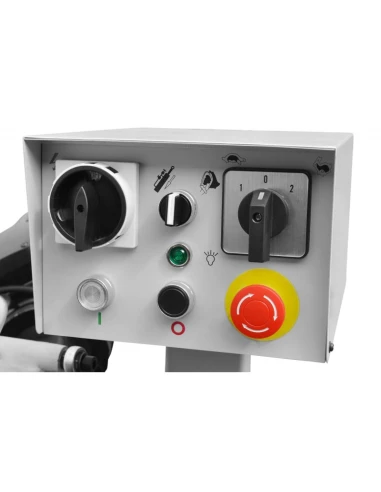

Rychlost posuvu se nastavuje na ovládacím panelu řezačky. Na výběr jsou dvě rychlosti řezacího pásu, 37,5 a 75 m/min. Ve spodní poloze ramene - po odříznutí materiálu - se pohon řezacího pásu automaticky vypne. Bezpečnost zajišťují kryty řezacího pásu a mikrospínače, které zastaví motor na konci řezacího cyklu nebo při otevření některého z krytů, dalším bezpečnostním prvkem je automatické vypnutí řezačky v případě přetržení řezacího pásu.
