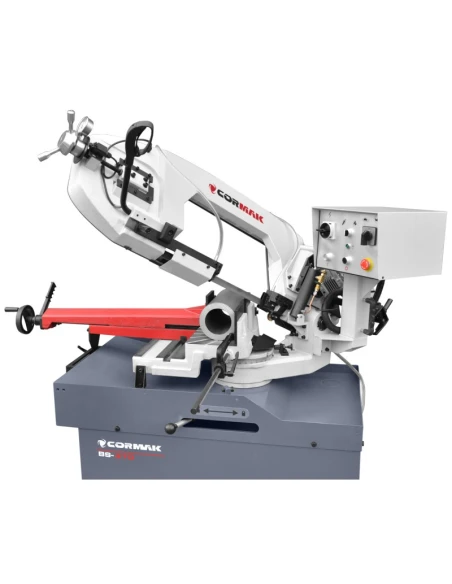

Pásová pila CORMAK BS-370

Popis stroje

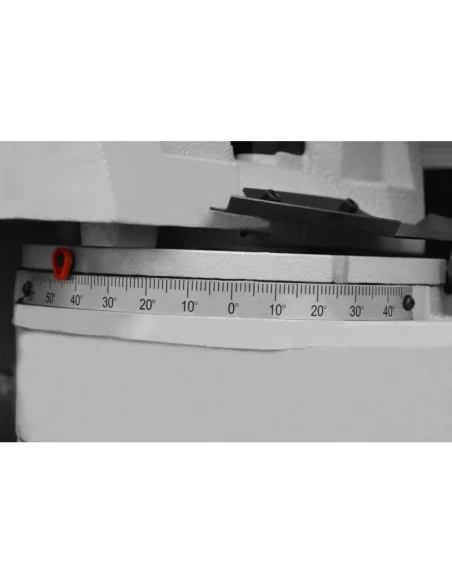

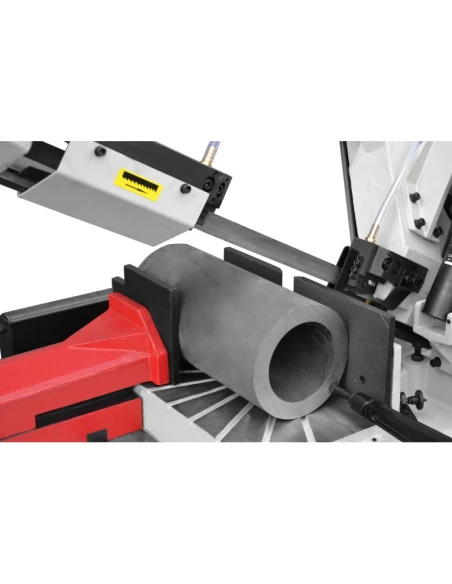

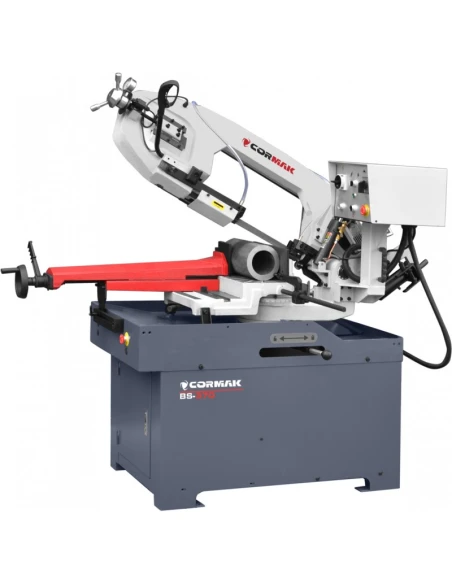

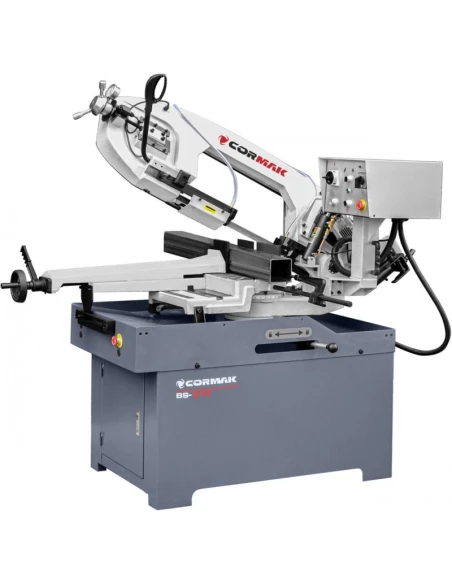

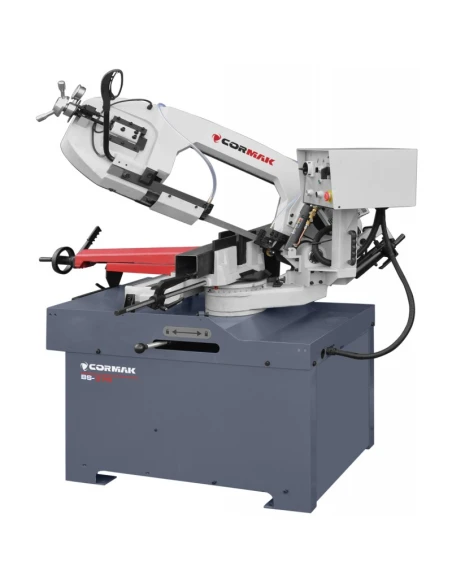

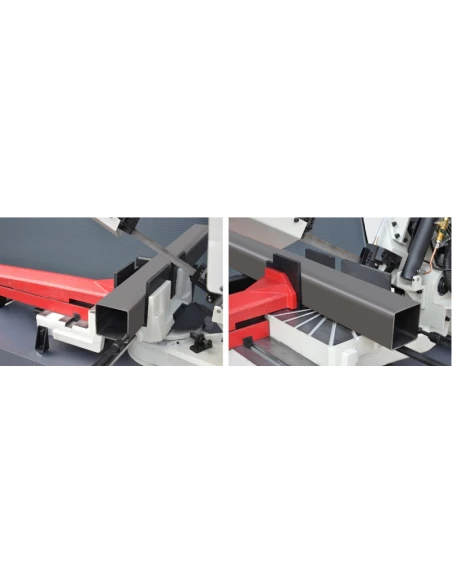

Horizontální pásová pila na kovy s torzním ramenem umožňuje řezání v rovině kolmé k ose řezaného materiálu a pod libovolným úhlem od -45° do 60°. Řezaný materiál lze podávat ručně nebo libovolným mechanickým zařízením, přičemž posuv nástroje je automatický. Vodicí pásy jsou vybaveny speciálními karbidovými deskami a ložisky. To má obrovský vliv na vedení pásu, životnost pásu, přímost, přesnost a kvalitu řezu. Karbidové vedení do značné míry snižuje opotřebení stroje a pilového pásu. Stroj je vybaven výkonným chladicím čerpadlem s uzavřeným okruhem chladicí kapaliny.

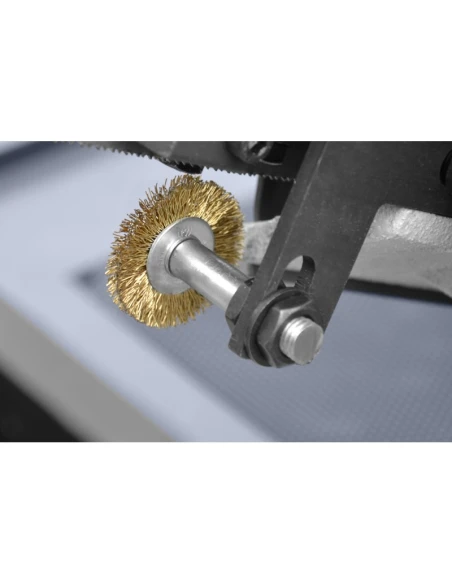

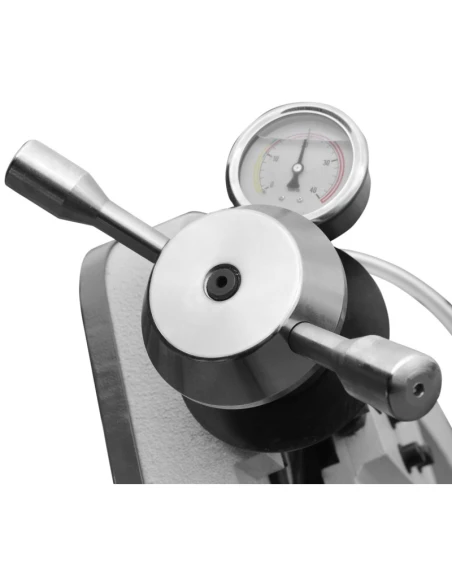

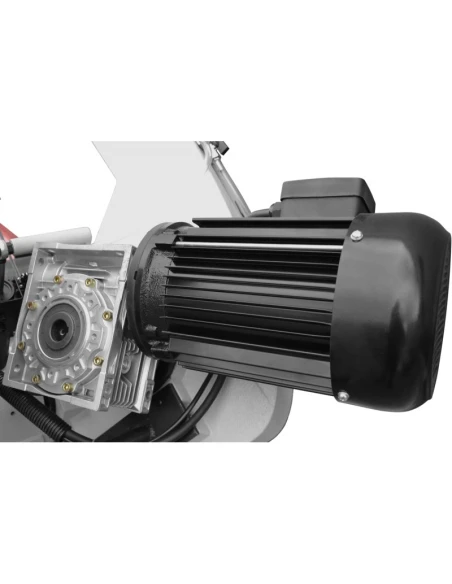

Rameno je vybaveno automatickým snímačem napětí nože a je nakloněno o 25 stupňů, což zvyšuje životnost nože. Ve spodní části ramene je umístěn čisticí kartáček, který zajišťuje vynikající čistotu a funkčnost nože. Pohon stroje je přenášen prostřednictvím šnekového převodu. Stroj má třífázový motor se dvěma rychlostmi řezání a tepelnou ochranou motoru. Řezací stroj je vybaven TENSOMETREM - snímačem napnutí řemene a automatickým vypnutím v případě zlomení nože.

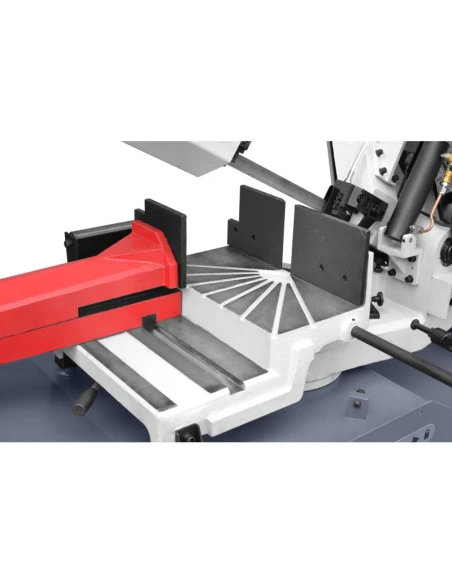

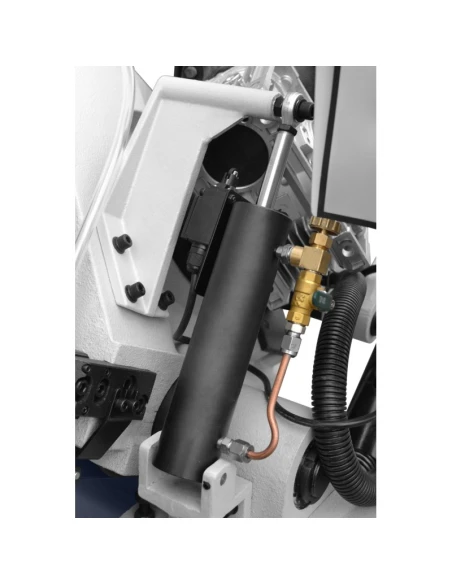

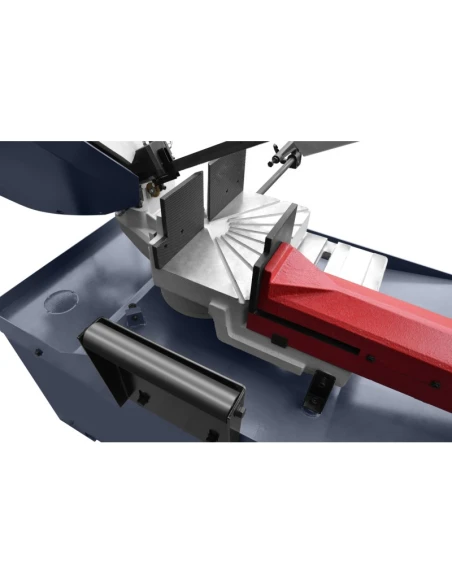

Konstrukce horní části základny poskytuje jímku pro odvod chladicí kapaliny a zachycení třísek vznikajících při řezání materiálu. K základně je připojen litinový pracovní stůl s otočným ramenem a ovládacím panelem na samostatném rameni. Při řezání je hlavním řezným pohybem pohyb řezného pásu a rychlost posuvu ramene klesá. Rychlost klesání ramene (rychlost řezání) je řízena hydraulickým válcem.

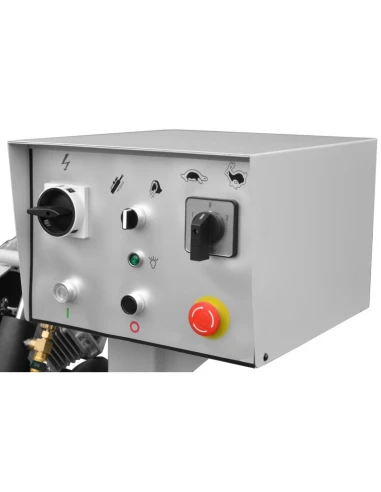

Rychlost posuvu se nastavuje na ovládacím panelu řezacího stroje. Na výběr jsou dvě rychlosti řezacího pásu 34 a 68 m/min. Když je rameno ve spodní poloze (po odříznutí materiálu), pohon řezacího pásu se automaticky vypne. Bezpečnost zajišťují kryty řezacího pásu a mikrospínače, které zastaví motor po dokončení řezacího cyklu nebo při otevření některého z krytů; dalším bezpečnostním prvkem je automatické vypnutí řezačky v případě přetržení řezacího pásu.
