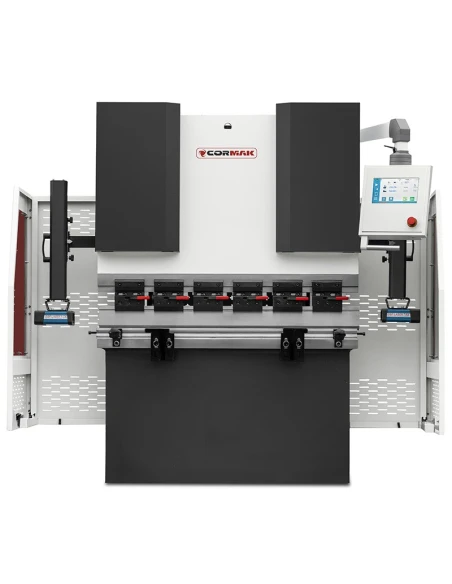

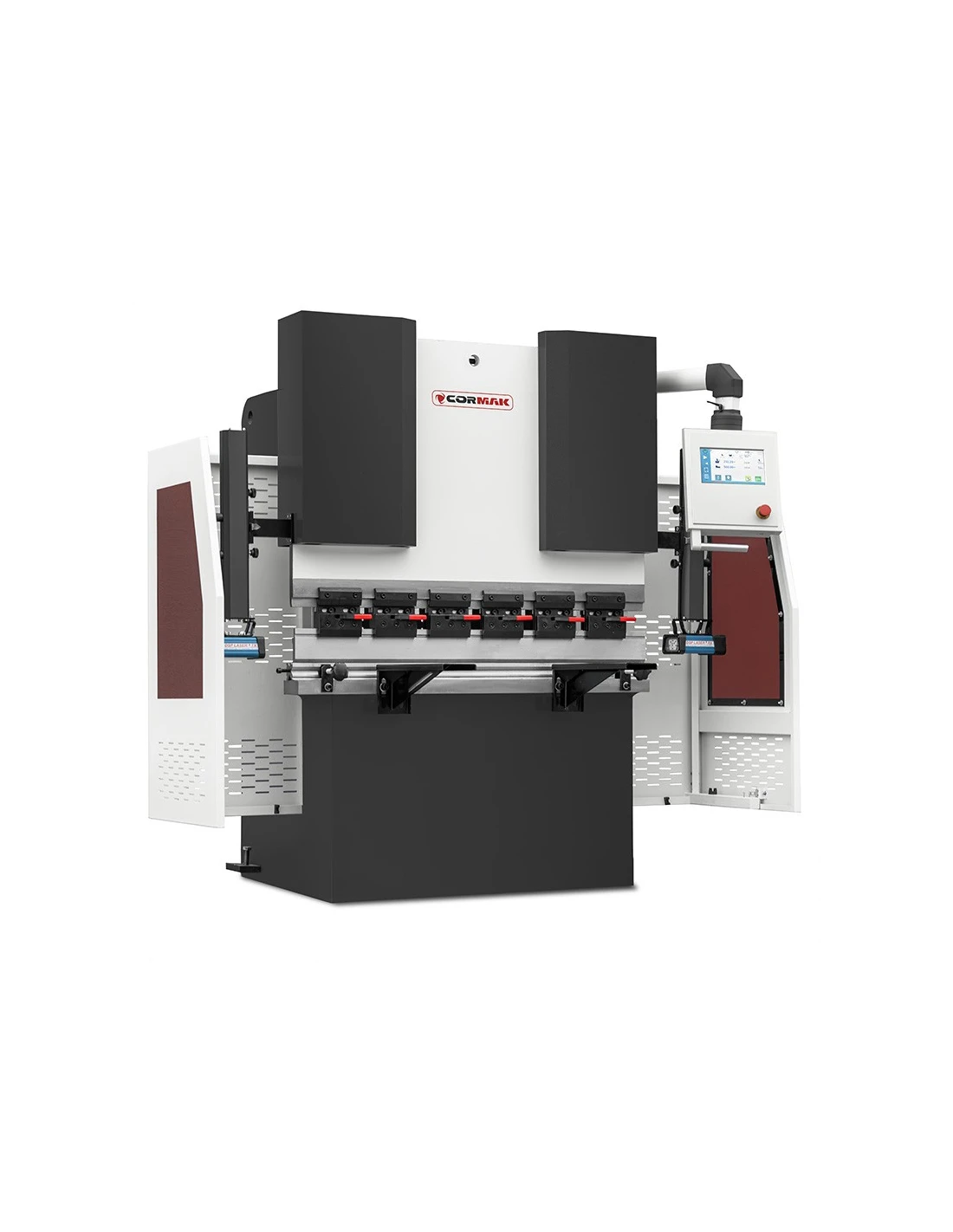

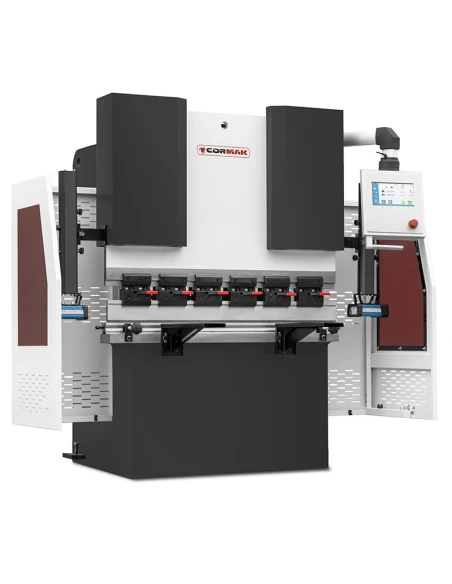

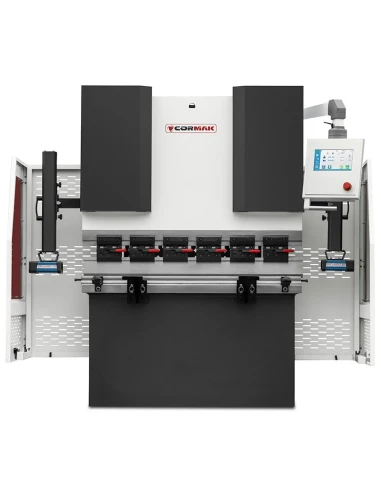

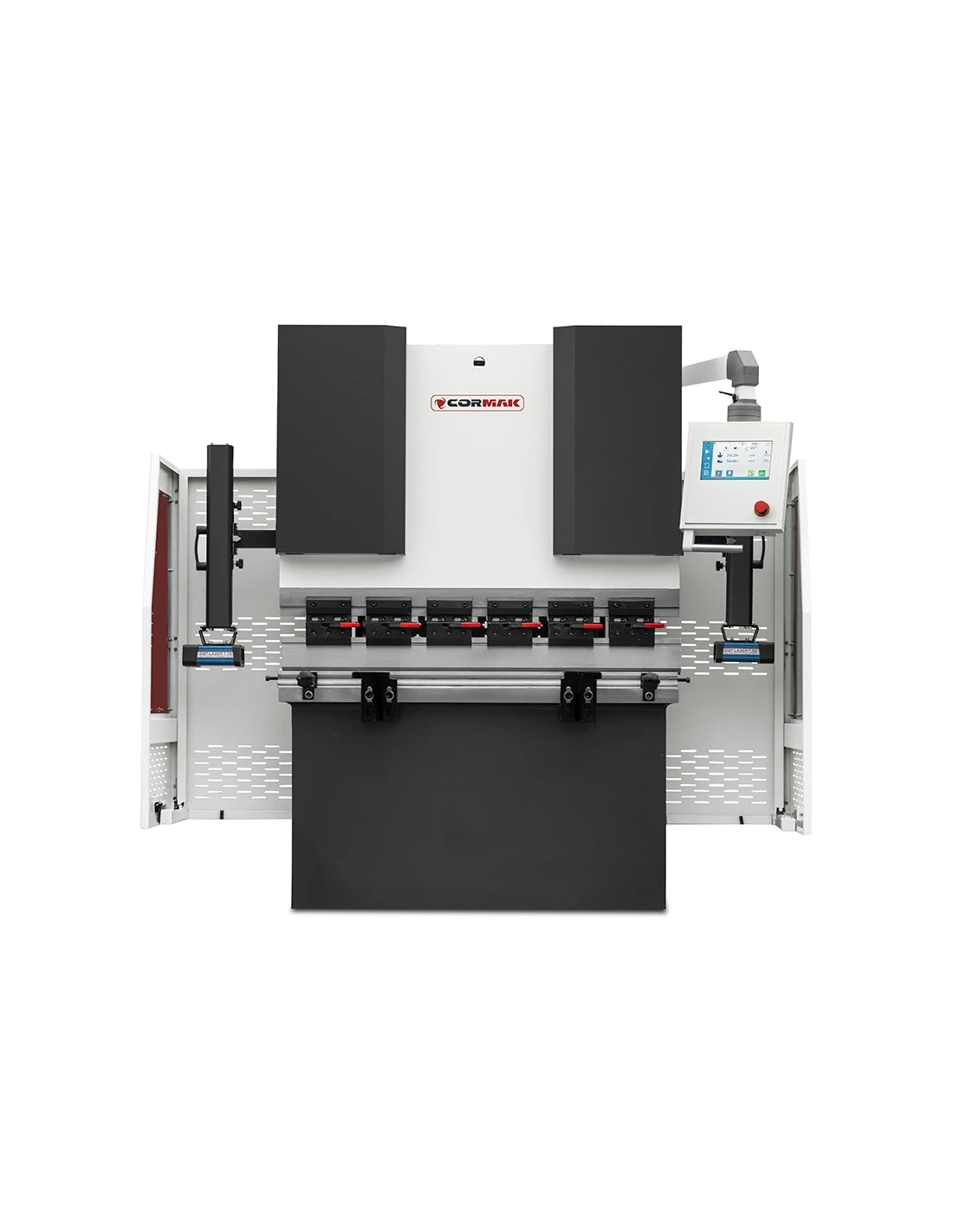

Hydraulický ohraňovací lis CORMAK CNC BASE 80x2000

Hydraulický ohraňovací lis CORMAK CNC BASE 80x2000

Name: Hydraulický ohraňovací lis CORMAK CNC BASE 80x2000
Brand: Cormak
SKU: CK.3537
Price: 446875 CZK
Availability: InStock

Hydraulický ohraňovací lis CORMAK CNC BASE 80x2000 nabízí jmenovitou lisovací sílu 800 kN, maximální délku ohýbaného plechu 2000 mm a zpracování plechu S235 o tloušťce do 4.0 mm. Řízení CR-41 CNC s 10palcovou dotykovou obrazovkou umožňuje uložit až 2000 programů po 30 krocích; osa X zadního dorazu a osa Y nosníku se nastavují automaticky, zatímco osa R ručně.

446 875 Kč

S DPH

Potřebujete poradit?

Kontaktujte nás rychle pro více informací o produktu.

💬 WhatsApp ✉ Poslat e-mail Chcete, abychom vám zavolali? ☎ Zavolat nyní

Popis

Hydraulický ohraňovací lis CORMAK CNC BASE 80x2000

Hlavní vlastnosti

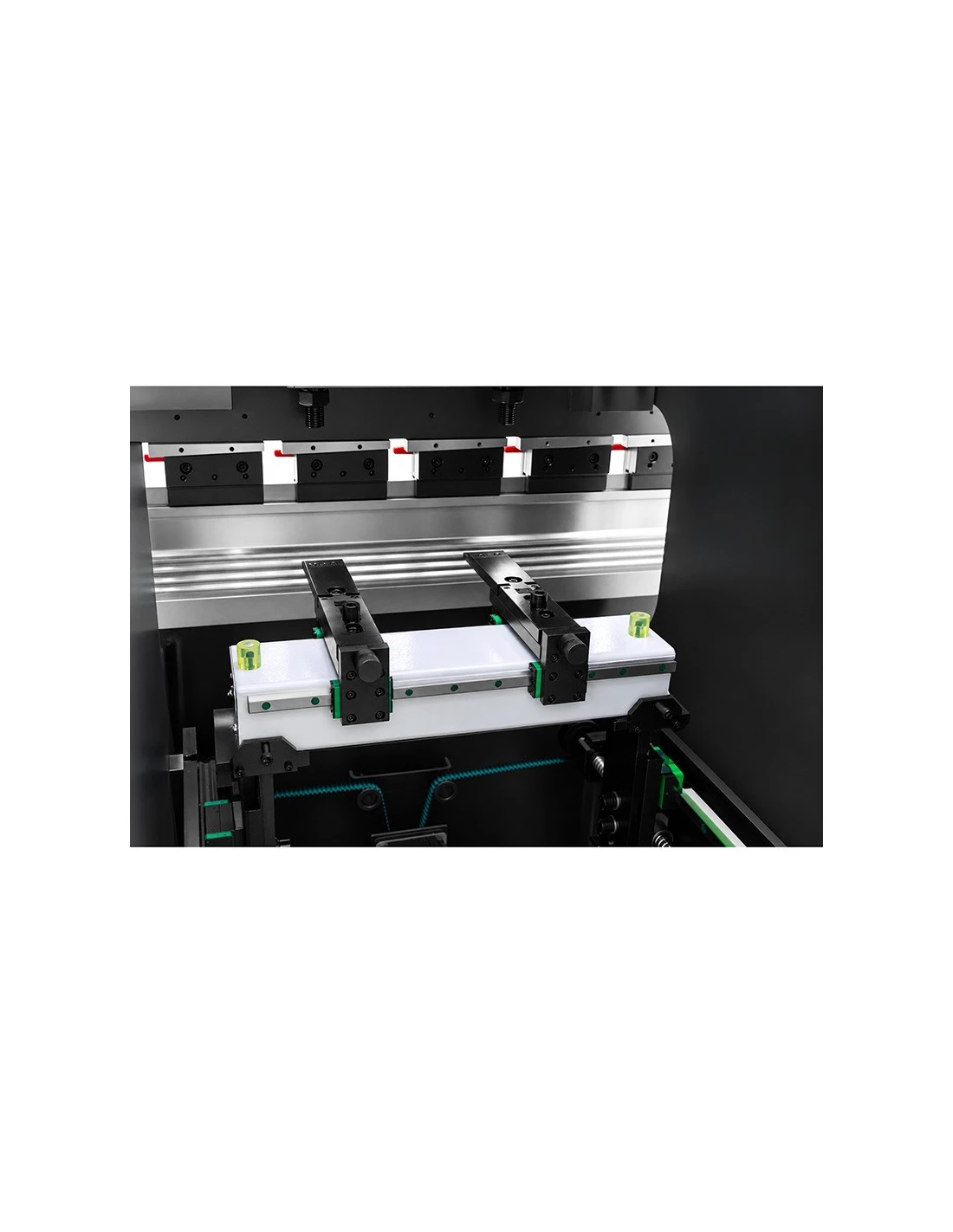

Přední podpěry: 2 kusy zajišťující stabilitu během ohýbání

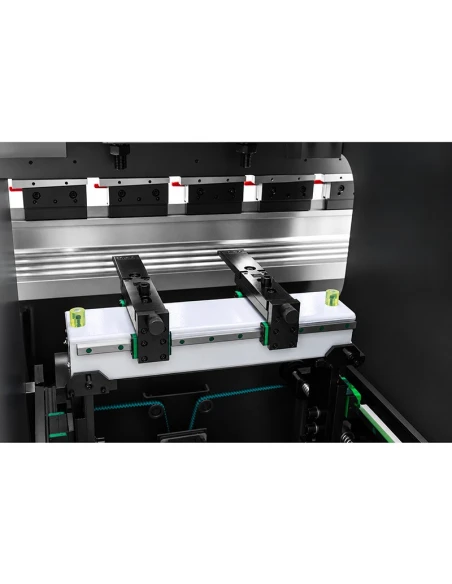

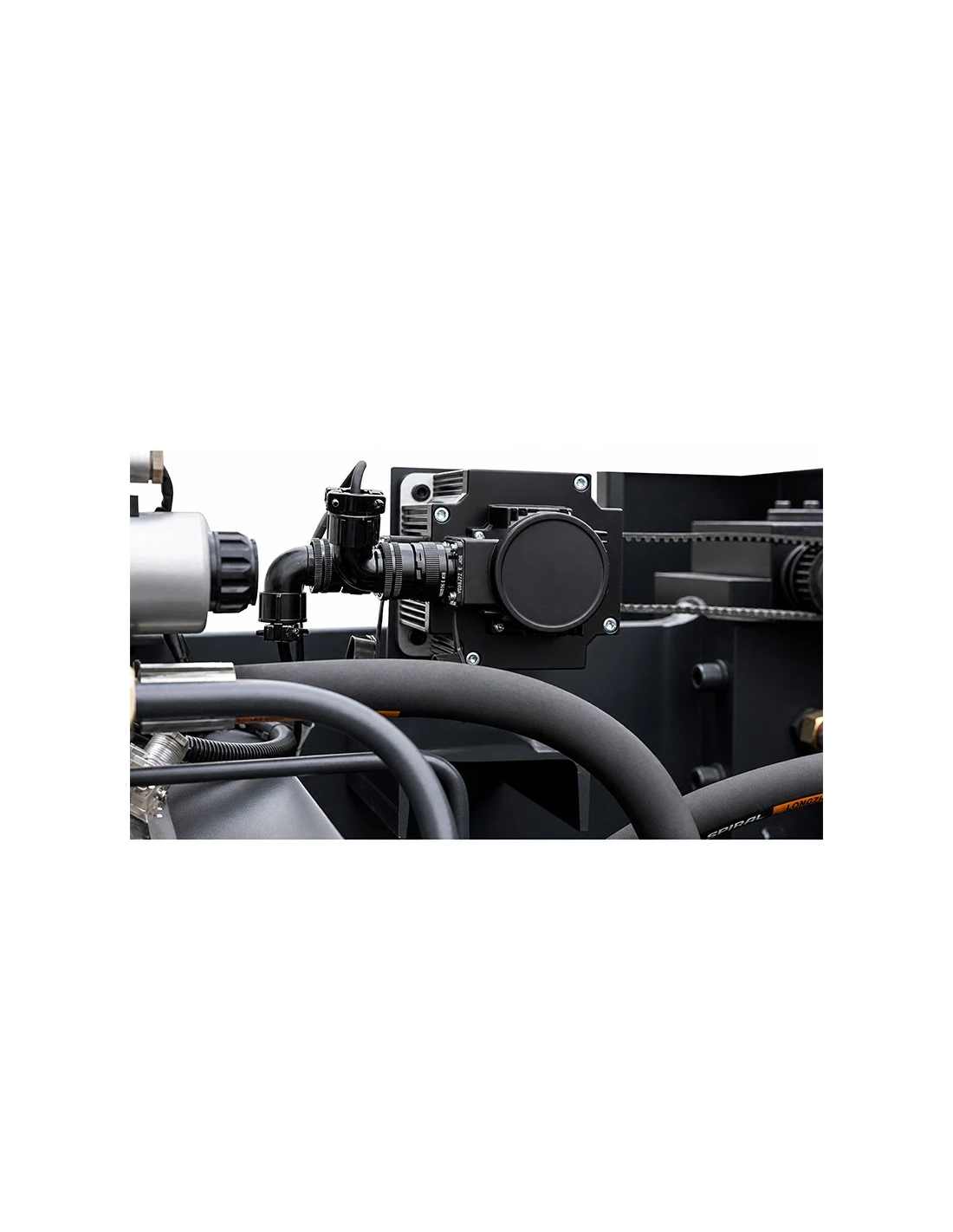

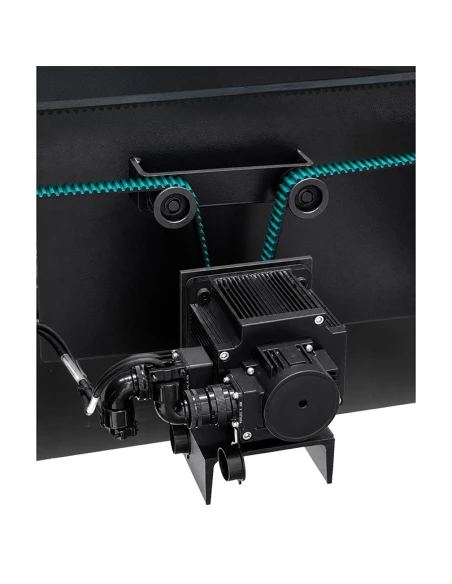

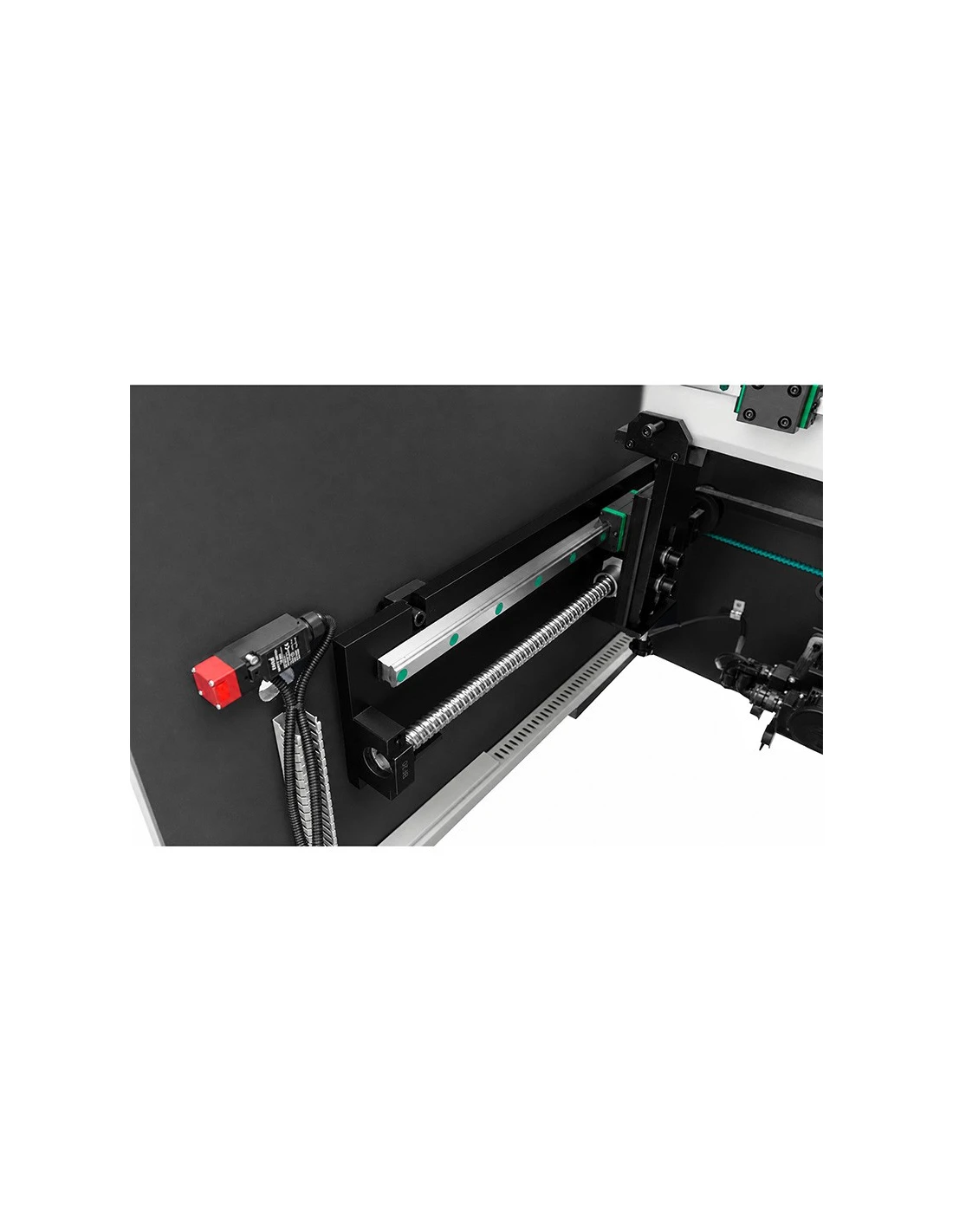

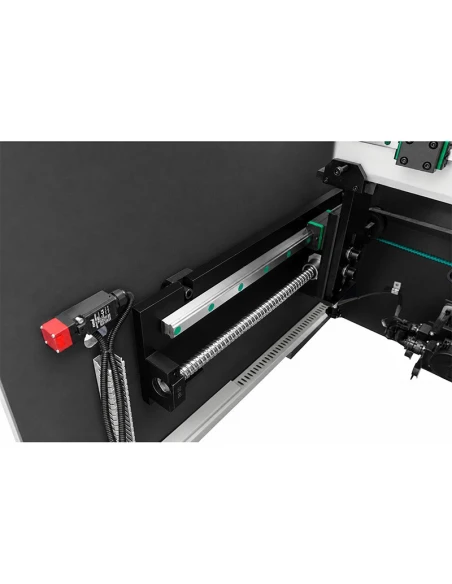

Nastavení zadního dorazu (osa X): automatické
Nastavení beranu (osa Y): automatické
strong">Výškové nastavení dorazových prstů (osa R): ruční
Upínání razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů
Dělené razníky
Čtyřstranná matrice umožňující ohýbání plechů různých tlouštěk

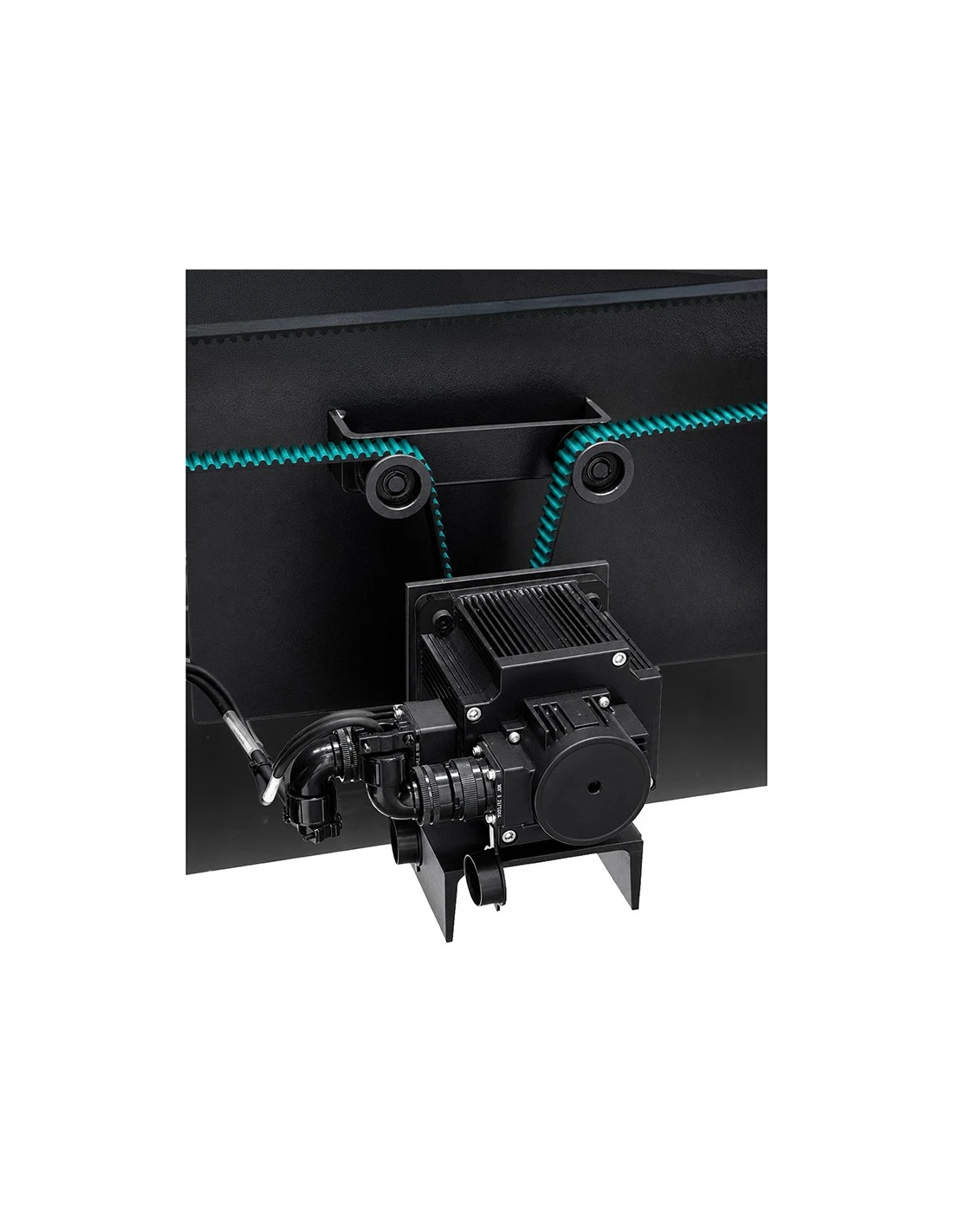

Hydraulika Bosch Rexroth
Vysoce kvalitní elektromotor

Technické parametry

Max. tloušťka ohýbaného plechu (S235)	do 4.0 mm
Jmenovitá lisovací síla	800 kN
Maximální délka ohýbaného plechu	2000 mm
Hloubka vybrání v nosnících (vyložení)	220 mm
Maximální zdvih pohyblivého nosníku	120 mm
Maximální výška otevření	385 mm
Vzdálenost mezi nosníky	1650 mm
Pojezd zadního dorazu	600 mm
Výkon motoru	5,5 kW
Délka	2155 mm
Šířka	1469 mm
Výška	1850 mm
Hmotnost	3300 kg

Ovládání a funkce

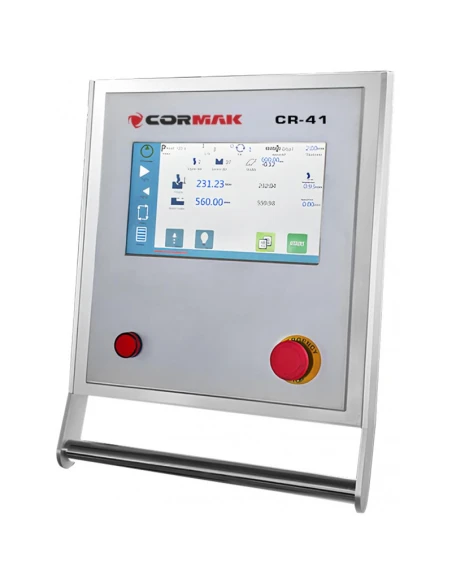

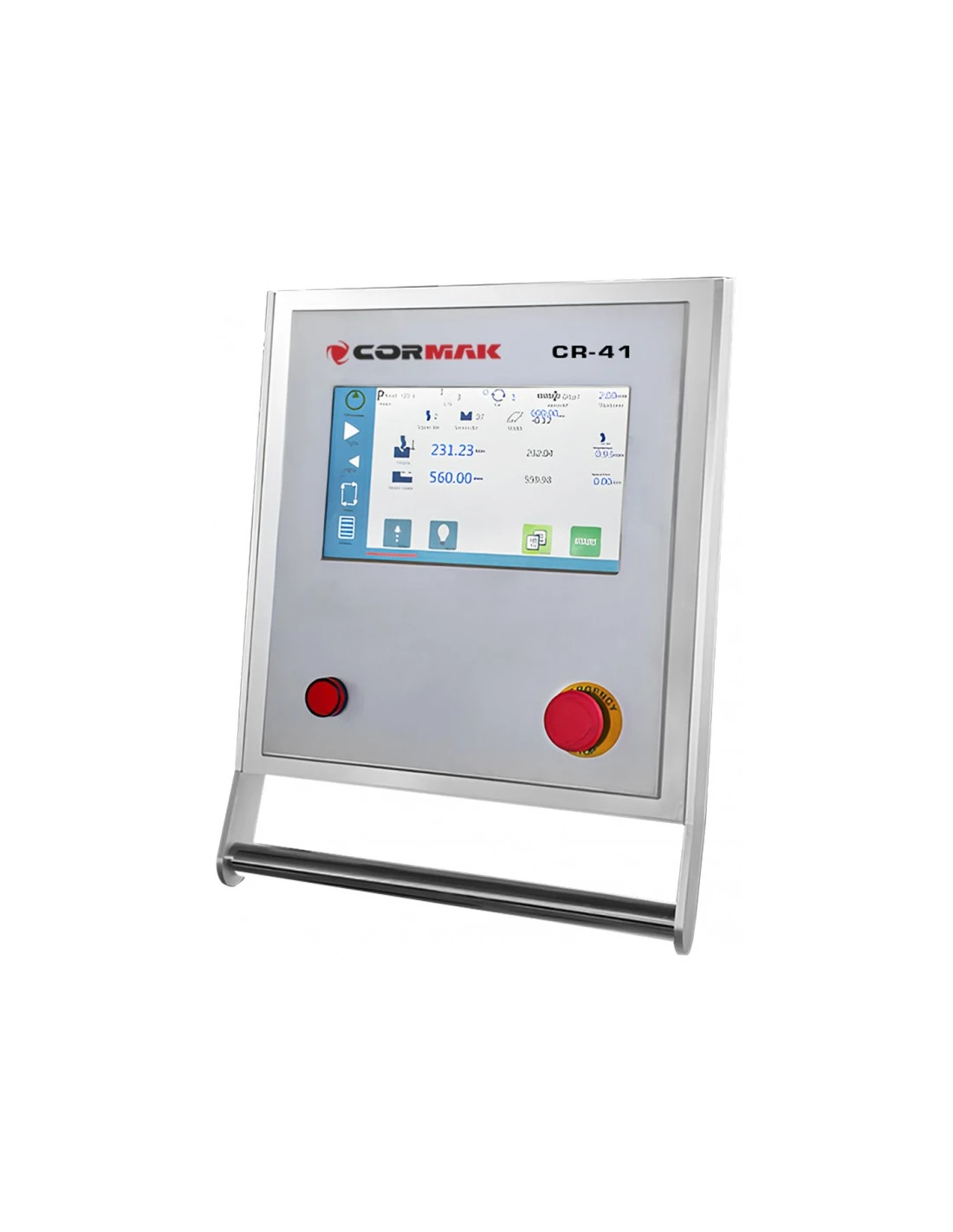

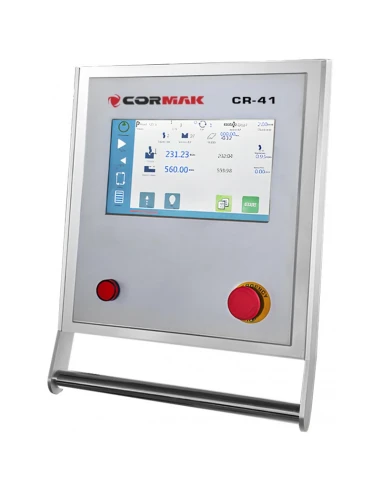

CR-41 CNC

Vybaveno 10palcovou dotykovou obrazovkou umístěnou na pohyblivém rameni, která umožňuje pohodlnou práci v celém pracovním prostoru stroje
Programovatelnost: možnost uložit až 2000 programů, každý s 30 kroky, což umožňuje flexibilní přizpůsobení různým úlohám
Ergonomické ovládání: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zahájení práce

Stroj kombinuje pokročilou technologii se snadným ovládáním, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečnost při používání.

Bezpečnost

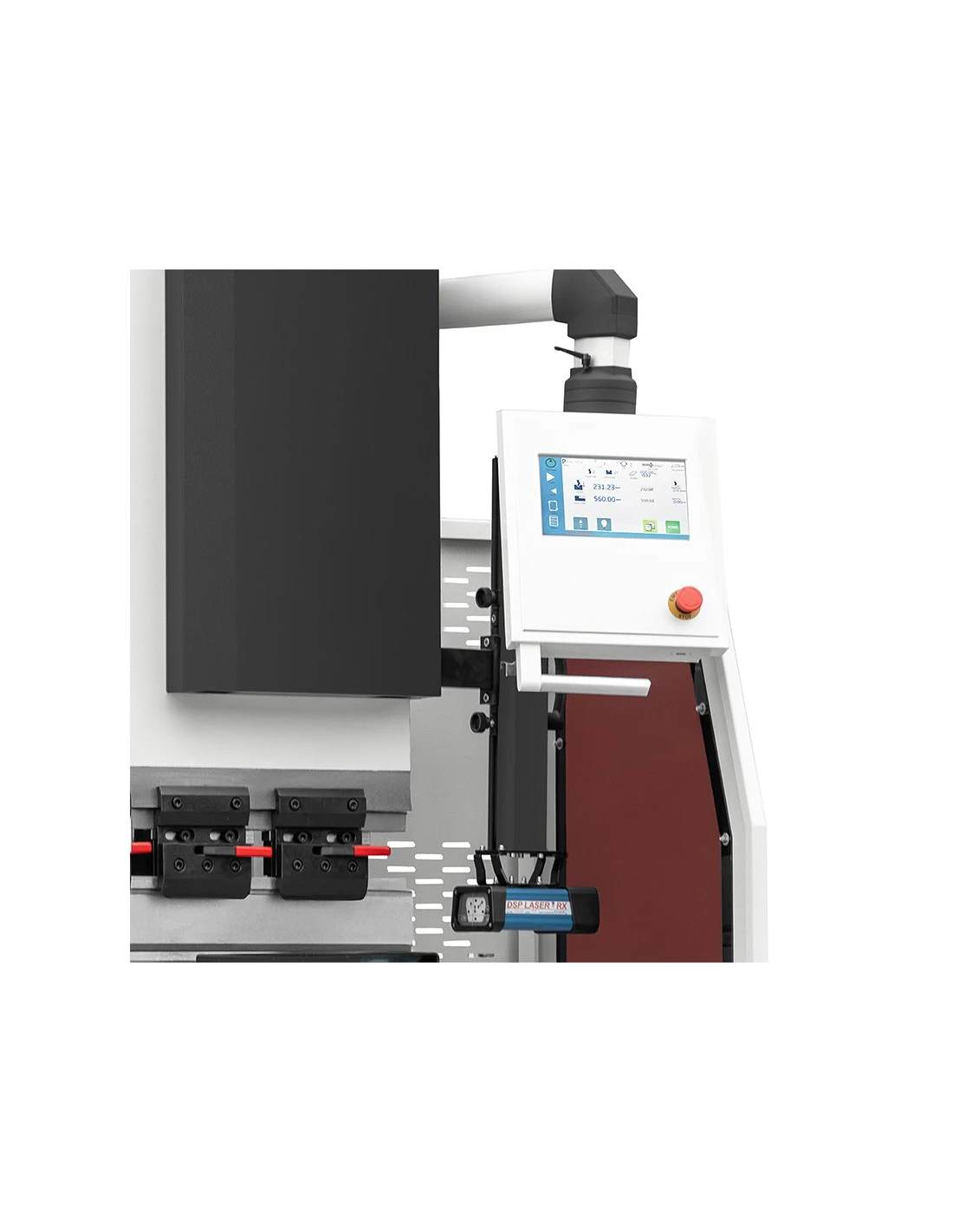

Laserový bezpečnostní systém

Volitelný laserový bezpečnostní systém nejvyšší třídy chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.

1. Způsob ochrany obsluhy

S laserem

Používá se laserová clona.
Laser vytváří „bariéru“ přímo u zóny ohýbání. Pokud se ruka dostane do oblasti paprsku, stroj okamžitě zastaví pohyb beranu.
Chrání obsluhu bez snížení produktivity.

Bez laseru

Lis se zastaví až tehdy, když někdo naruší ochrannou zónu ve větší vzdálenosti od nástroje.
Používají se tradičnější bezpečnostní prvky, například světelné závory instalované dále od nástroje.
Používá se dvouruční ovládání.
Používají se mechanická zařízení.

2. Bezpečná vzdálenost a rychlost práce

S laserem

Minimální bezpečná vzdálenost umožňuje obsluze pracovat blíže k nástrojům.
Stroj může pracovat rychleji, protože systém sleduje nástroj v reálném čase.
Největší výhodou je maximální produktivita a bezpečnost.

Bez laseru

Větší bezpečná vzdálenost znamená pomalejší práci.
Beran musí zpomalovat dříve.
Mezi jednotlivými cykly ohýbání vznikají větší časové ztráty.

3. Přesnost detekce

S laserem

Laser dokáže detekovat prst nebo dokonce drobný předmět přímo u zóny ohýbání.
Systém pracuje v milimetrové vzdálenosti od matrice.

Bez laseru

Světelné závory detekují pohyb až ve vymezené zóně, obvykle 100–200 mm od nástroje.
Ochrana je méně přesná.

4. Komfort obsluhy

S laserem

Obsluha může přirozeně pracovat u nástroje.
Nemusí držet ruce ve velké vzdálenosti.
Systém je velmi pohodlný při kusové výrobě a výrobě v krátkých sériích.

Bez laseru

Obsluha musí pracovat s většími omezeními.
Je nutné provádět více úkonů, například často používat dvě spouštěcí tlačítka.

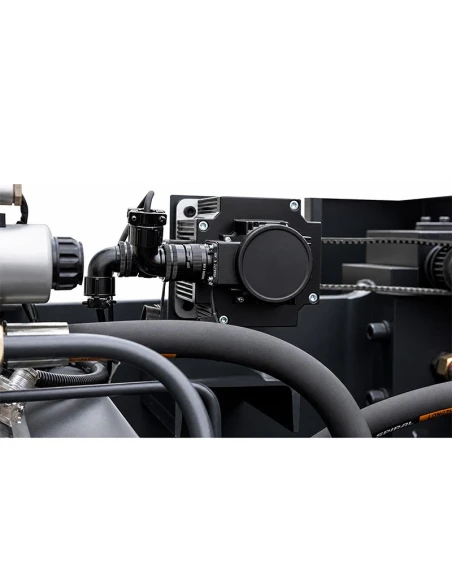

Vysoce kvalitní hydraulické čerpadlo BOSCH REXROTH, hydraulické spoje a bezpečnostní ventily jsou navrženy v Polsku.

Pozor na nevyhovující bezpečnostní prvky, jako jsou brány nebo světelné závory, protože nejsou v souladu s normami CE a mohou ohrozit zdraví pracovníků. Za zdraví pracovníka odpovídá zaměstnavatel.

Bezpečnostní kryty v souladu s CE

Ergonomie a další vybavení

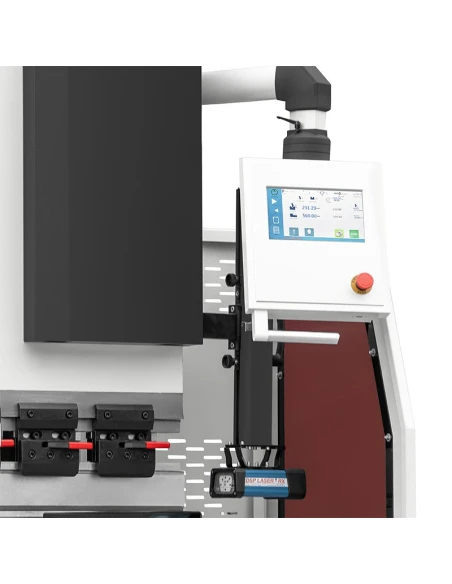

Mobilní ovládací panel na pohyblivém rameni
2 kusy podpěr

Ohraňovací lisy jsou vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně zřetelné značení, boční kryty, zadní bezpečnostní brána a snadno přístupné nouzové vypínače.

Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polštině.

Samotné prohlášení CE neznamená, že je stroj bezpečný. Důležité je, jakými bezpečnostními systémy je vybaven.

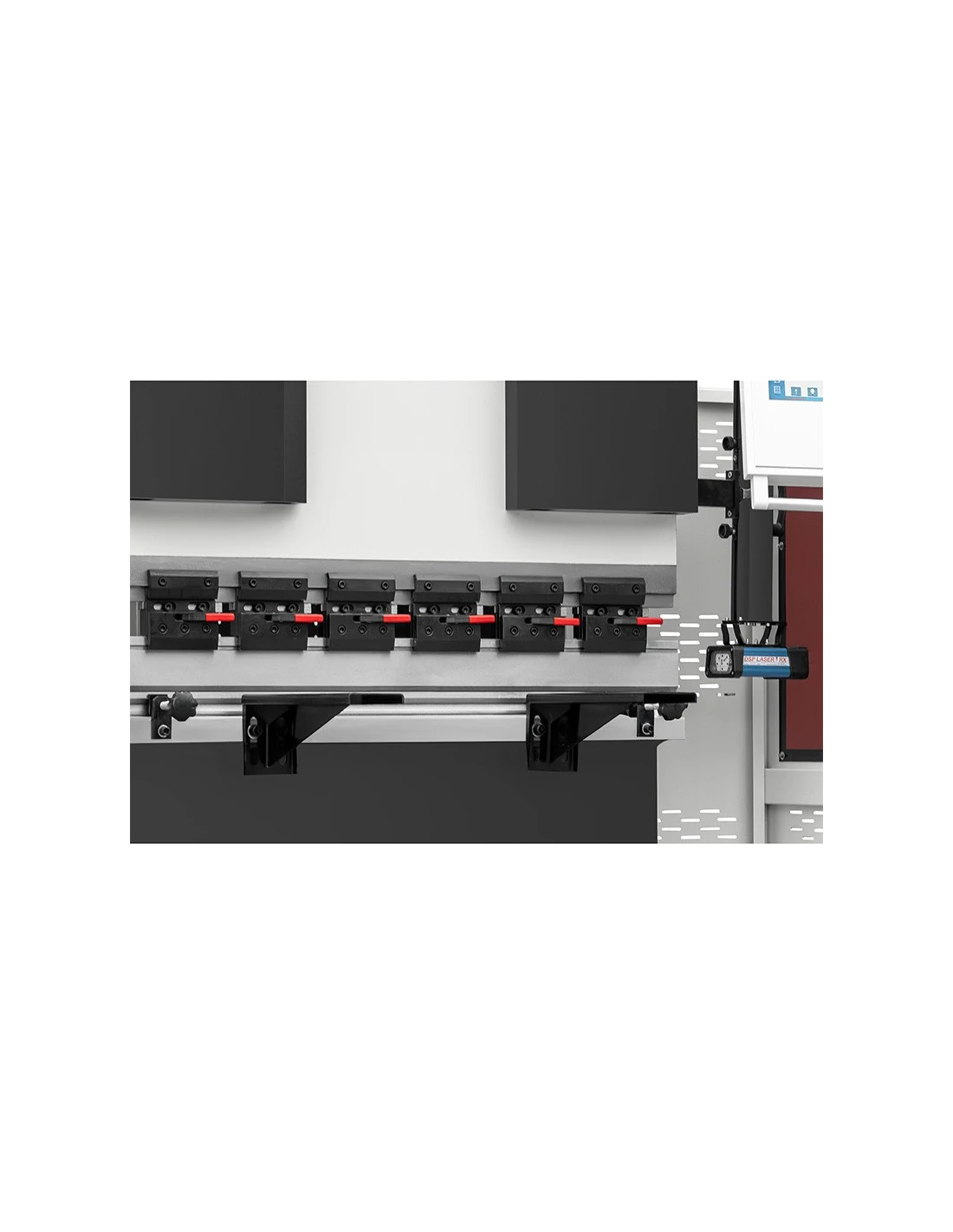

Upínání razníků a matric

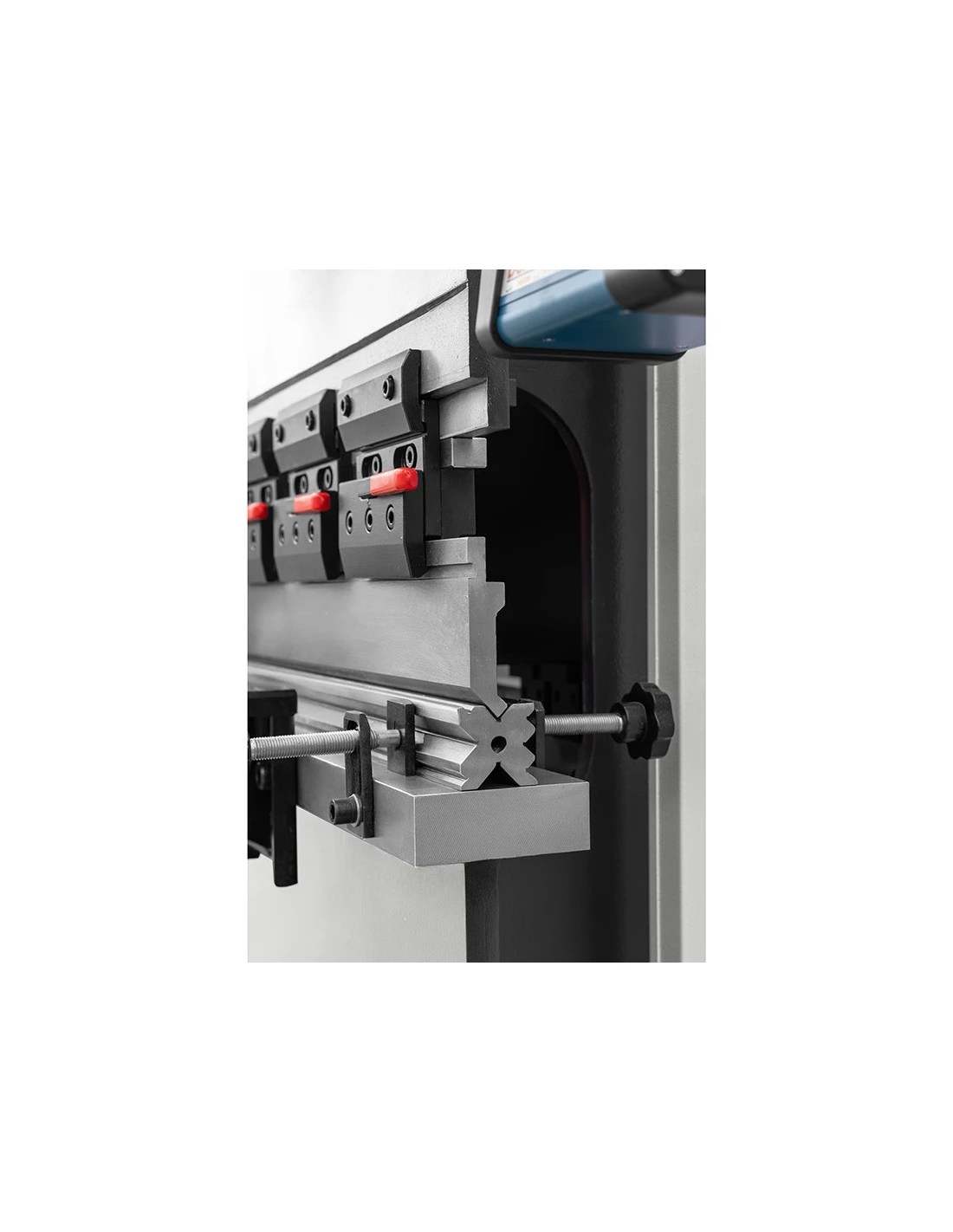

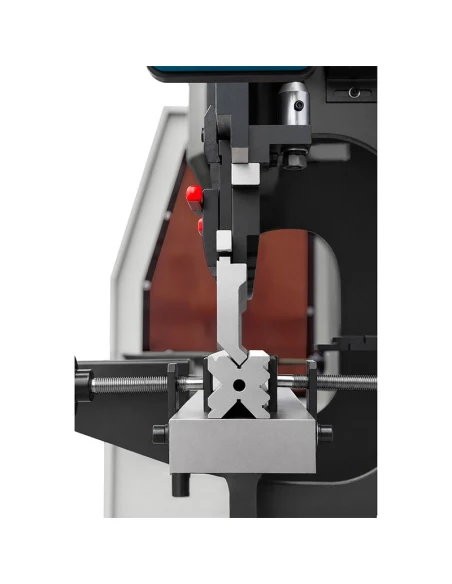

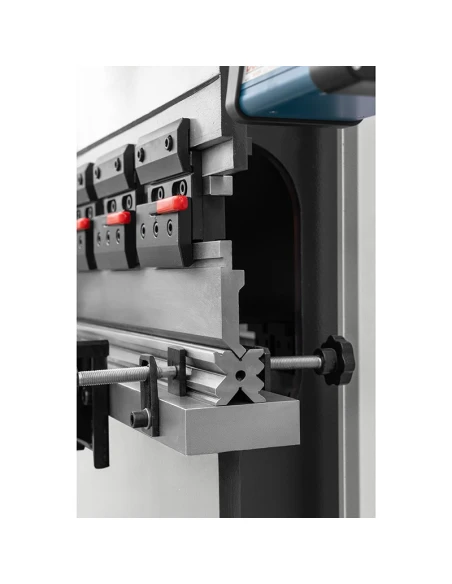

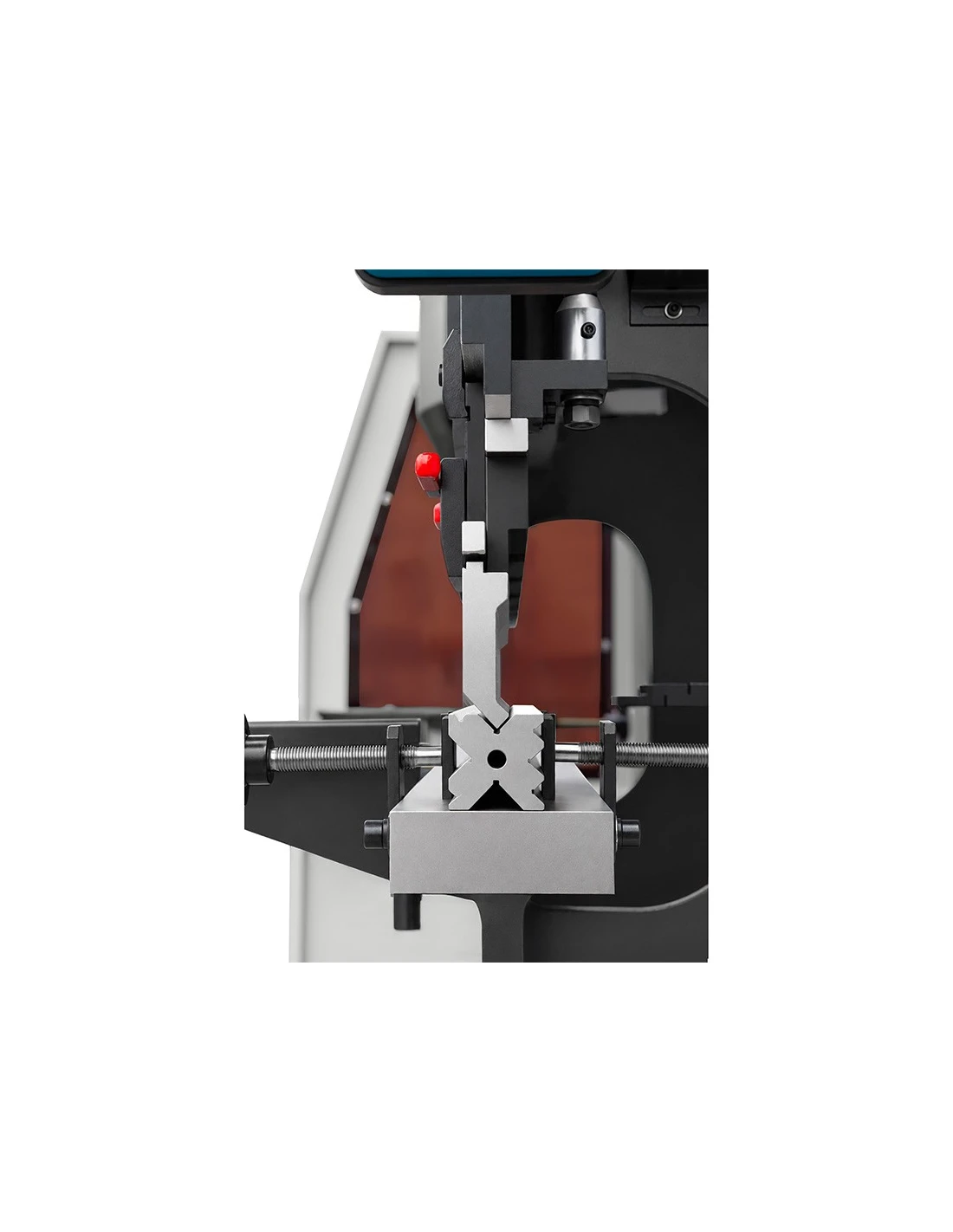

Standardně dodávané čtyřstranné matrice a dělené razníky

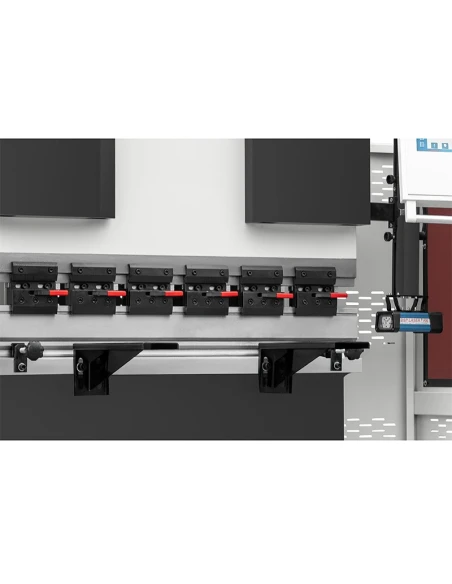

Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém typu AMADA (evropský), který umožňuje rychlou výměnu nástrojů.
Razníky se nasazují z boční strany stroje a zajišťují pomocí šroubů.
