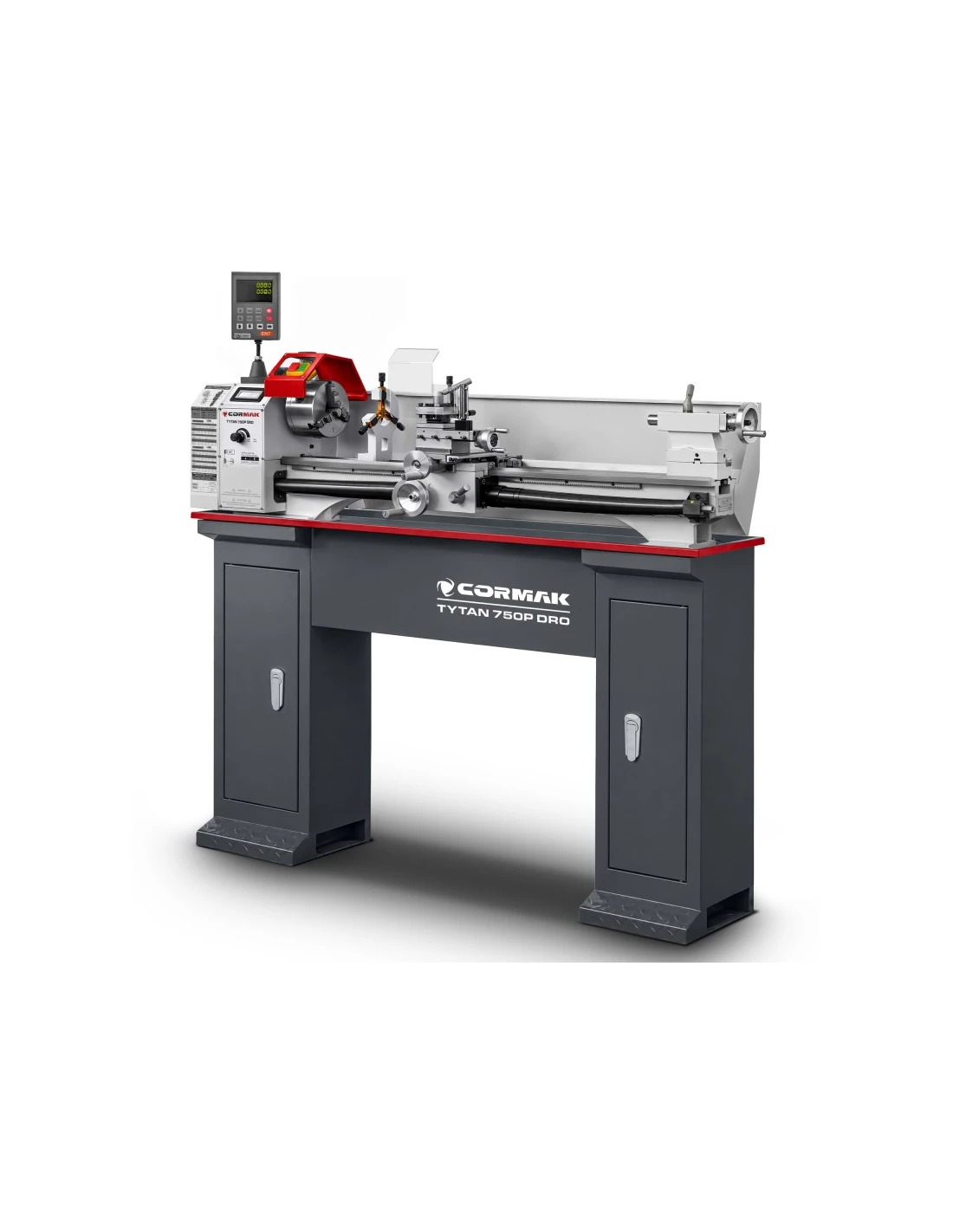

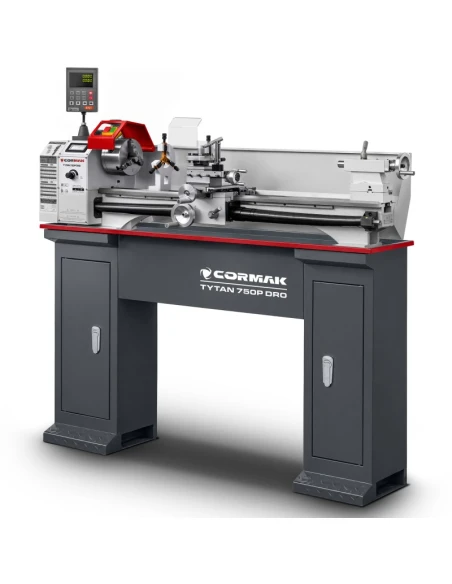

Konvenční univerzální soustruh CORMAK TYTAN 220x750P VARIO DRO 230V s podstavcem nabízí průměr soustružení nad ložem 220 mm, vzdálenost mezi hroty 750 mm a plynulou regulaci otáček v rozsahu 50–2500 obr./min. Motor 1100 W / 230 V / 50 Hz, dvouosé digitální odměřování DRO a automatický podélný posuv umožňují přesné soustružení, vrtání, vystružování i zhotovování metrických a palcových závitů.
Univerzální soustruh CORMAK TYTAN 220x750P VARIO DRO 230V je moderní konvenční soustruh určený k přesnému obrábění kovů v dílnách, odděleních údržby, výrobních provozech a školicích pracovištích. Díky plynulé regulaci otáček vřetena, výkonnému motoru a robustní litinové konstrukci zajišťuje stroj vysokou přesnost soustružení, komfortní obsluhu a opakovatelnost výroby obrobků. Jedná se o všestranný soustruh na kov, který je vhodný pro kusovou i malosériovou výrobu.
Model TYTAN 220x750P VARIO byl navržen pro uživatele, kteří požadují vysokou přesnost, stabilitu a snadné nastavení pracovních parametrů. Použitá konstrukční řešení umožňují provádět širokou škálu soustružnických operací, řezání závitů a dokončovacího obrábění při zachování vysoké kvality povrchu.
Těleso stroje je vyrobeno z vysoce kvalitní litiny, která účinně tlumí vibrace vznikající během obrábění. Konvenční soustruh si díky tomu zachovává vysokou stabilitu i při soustružení tvrdších materiálů. Lože o šířce 100 mm je vybaveno kalenými vedeními, která zajišťují dlouhodobou přesnost vedení suportu.
Vřeteno uložené v přesných kuželíkových ložiskách má kužel MK5 a průchozí otvor o průměru 38 mm. Plynulá regulace otáček odstraňuje nutnost časté změny převodů, čímž výrazně usnadňuje práci obsluhy. Elektronické řízení a digitální LCD displej umožňují rychlé nastavení vhodných parametrů pro každý druh materiálu.

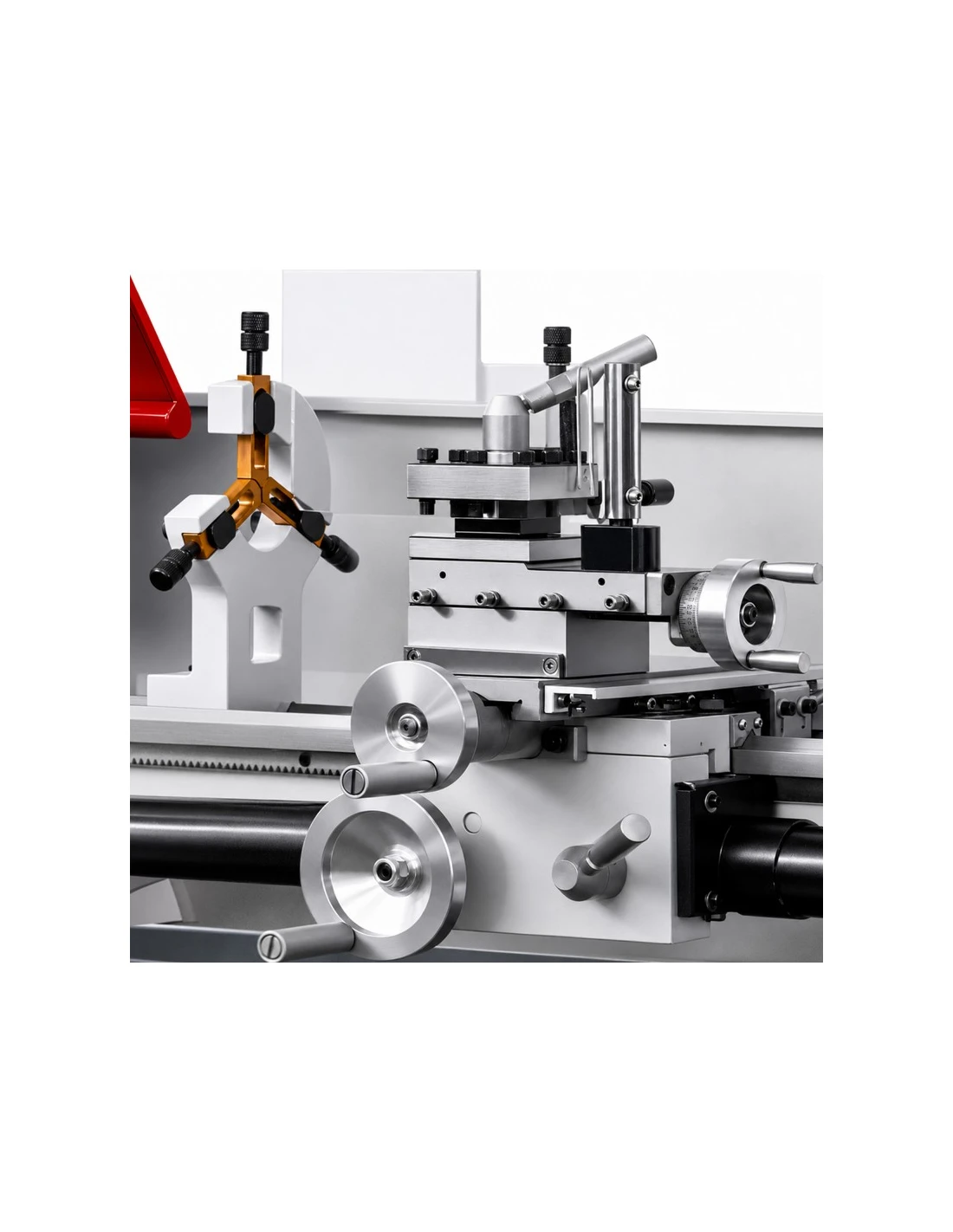

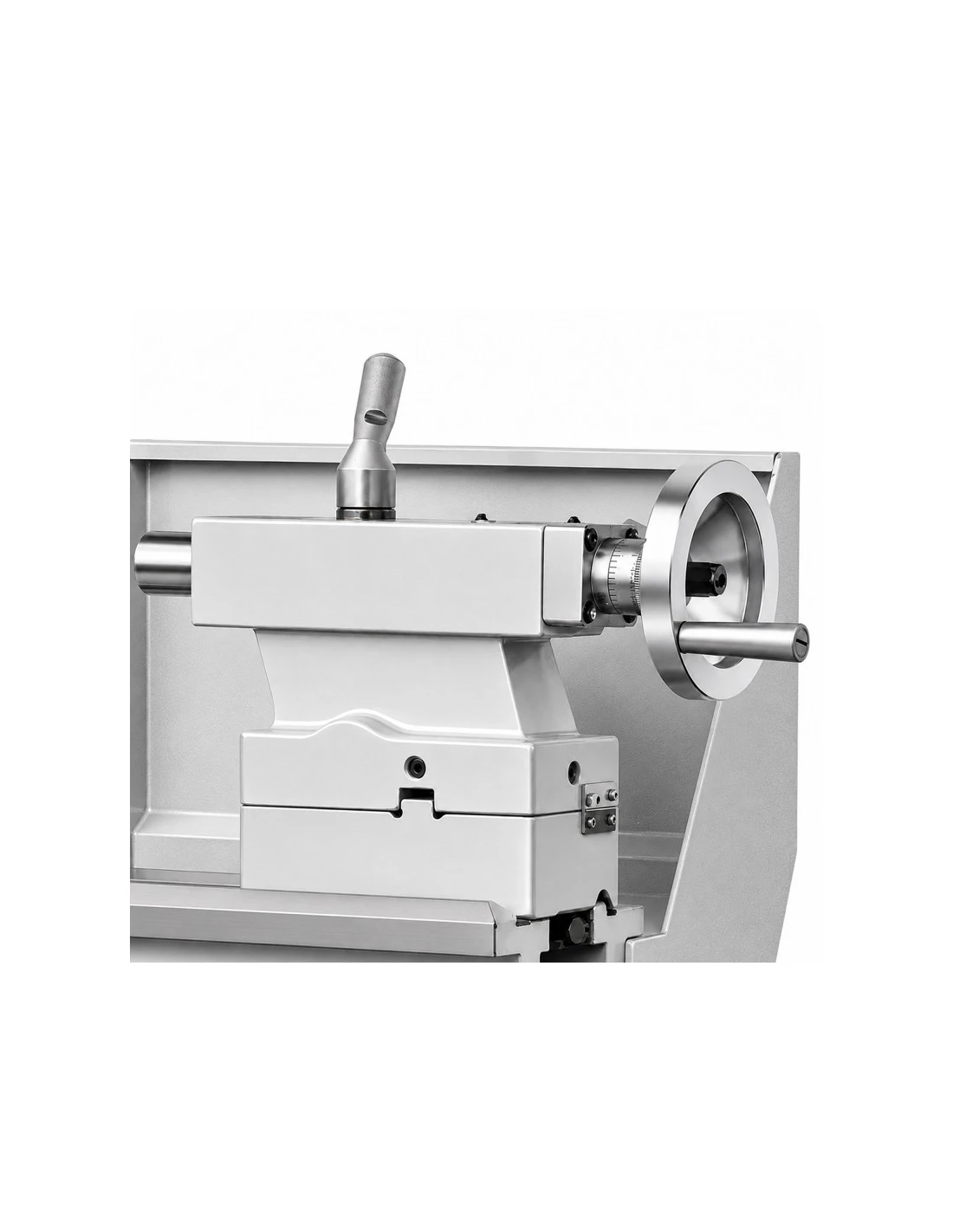

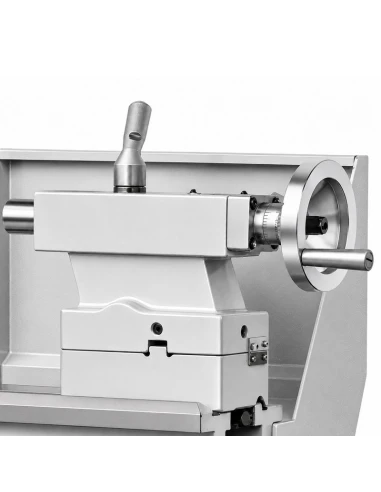

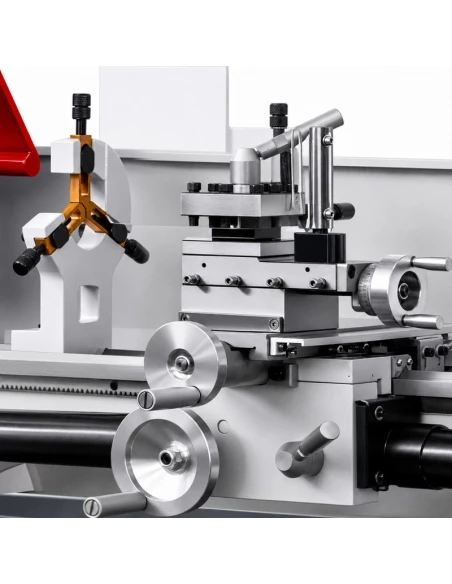

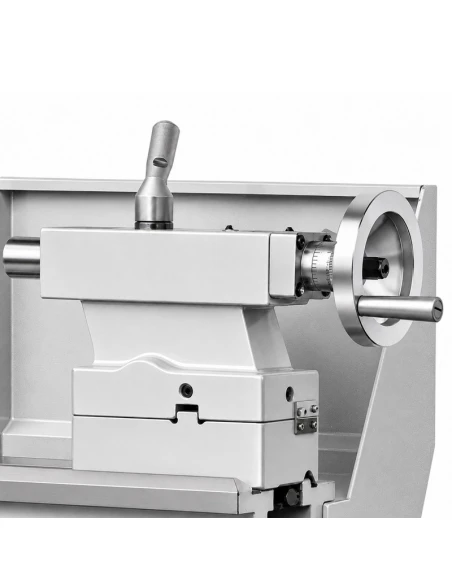

Suport zajišťuje plynulý pohyb a přesné vedení nástroje, zatímco koník vybavený kuželem MK2 umožňuje pohodlné podepření dlouhých hřídelí a použití dalších nástrojů.
Další výhodou soustruhu je záchytná vana na chladicí kapalinu a třísky, která usnadňuje udržování čistoty pracoviště během obrábění. Konstrukce účinně odvádí chladicí kapalinu a zachycuje vznikající třísky, čímž omezuje jejich šíření v okolí stroje. Toto řešení zvyšuje komfort obsluhy, usnadňuje každodenní údržbu a umožňuje efektivnější organizaci procesu obrábění.
Univerzální soustruh CORMAK TYTAN 220x750P VARIO byl navržen pro přesné soustružnické operace při zachování vysoké kvality povrchu. Tuhá konstrukce, automatický posuv a plynulá regulace otáček umožňují dosahovat velmi dobré rozměrové opakovatelnosti a omezovat vibrace během práce.

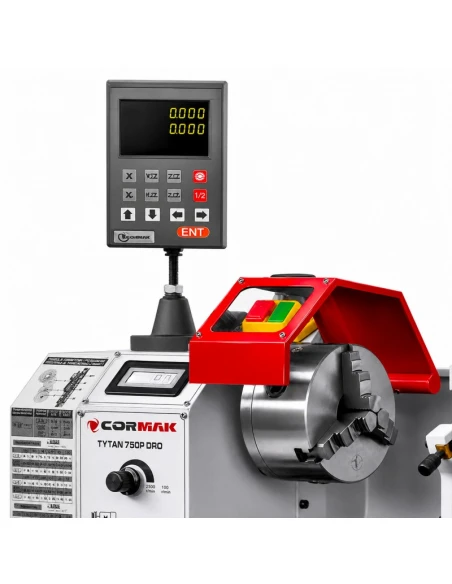

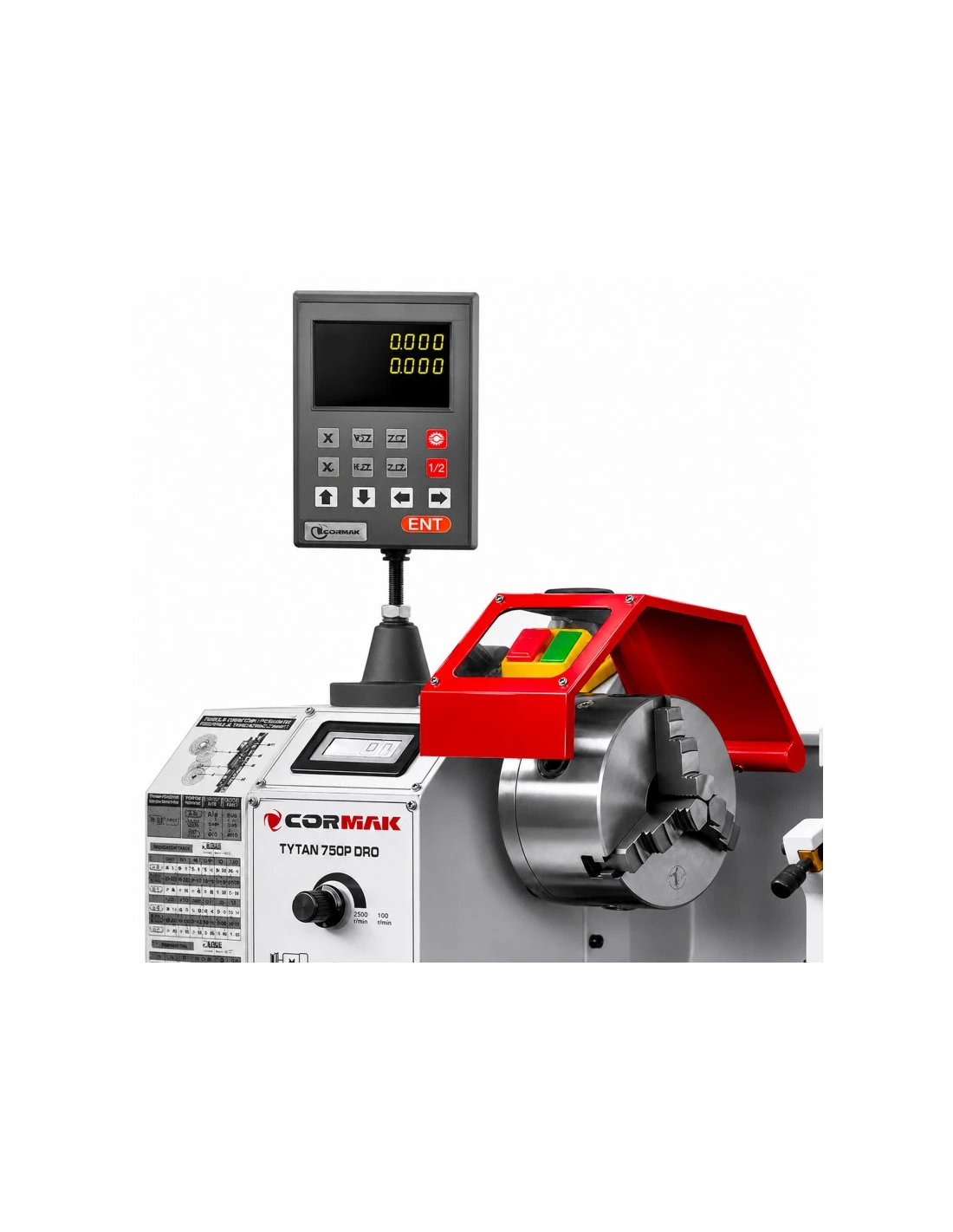

Soustruh je vybaven digitálním odměřováním polohy os v podélném a příčném směru (DRO), které umožňuje přesnou kontrolu pohybu suportu během obrábění. Elektronické měření omezuje riziko chyb vznikajících při odečítání mechanických stupnic, zkracuje dobu nastavování rozměrů a zvyšuje opakovatelnost výroby obrobků. Digitální odměřování výrazně usnadňuje operace vyžadující vysokou rozměrovou přesnost v kusové i malosériové výrobě.
Stroj umožňuje soustružení obrobků o průměru až 220 mm nad ložem a délce až 750 mm, řezání metrických a palcových závitů, čelní soustružení, vrtání, vystružování a dokončovací obrábění. Široký rozsah otáček vřetena umožňuje snadno zvolit parametry pro konstrukční ocel, nerezovou ocel, neželezné kovy i plasty.
Soustruh na kov je vhodný všude tam, kde je vyžadováno přesné a opakovatelné obrábění součástí.
| Pracovní rozsah | |
|---|---|
| Průměr soustružení nad ložem | 220 mm |
| Průměr soustružení nad příčnými saněmi | 140 mm |
| Vzdálenost mezi hroty | 750 mm |
| Šířka lože | 100 mm |
| Vřeteník | |
| Průchod vřetena | 38 mm |
| Kužel v konci vřetena | MK5 |
| Počet rychlostí vřetena | Plynule měnitelné |
| Rozsah otáček vřetena | 50–2500 ot/min |
| Posuv a řezání závitů | |
| Počet metrických závitů | 12 |
| Rozsah metrických závitů | 0.4–3.5 mm |
| Počet imperiálních (palcových) závitů | 12 |
| Rozsah imperiálních (palcových) závitů | 8–44 závitů na palec |
| Rozsah podélného posuvu | 0,15–0,25 mm/ot. |
| Křížový a podélný suport | |
| Maximální posuv saní nožového držáku | 65 mm |
| Maximální posuv příčného suportu | 80 mm |
| Maximální posuv podélného suportu | 700 mm |
| Koník obráběcího stroje | |
| Posuv pinoly koníku | 50 mm |
| Kužel v pinole koníku | MK2 |
| Ostatní | |
| Hlavní motor | 1100 W / 230 V / 50 Hz |
| Max. rozměr nástroje | 16 mm |
| Rozměry | |
| Délka | 1260 mm |
| Šířka | 400 mm |
| Výška | 1300 mm |
| Hmotnost (s podstavcem) | 80 kg |
Univerzální soustruh CORMAK TYTAN 220x750P VARIO 230V nabízí přesné obrábění, odolnou konstrukci a široké technologické možnosti. Jde o spolehlivý konvenční soustruh pro profesionální obrábění kovů, který je vhodný pro každodenní dílenský provoz i náročnější výrobní úlohy.
