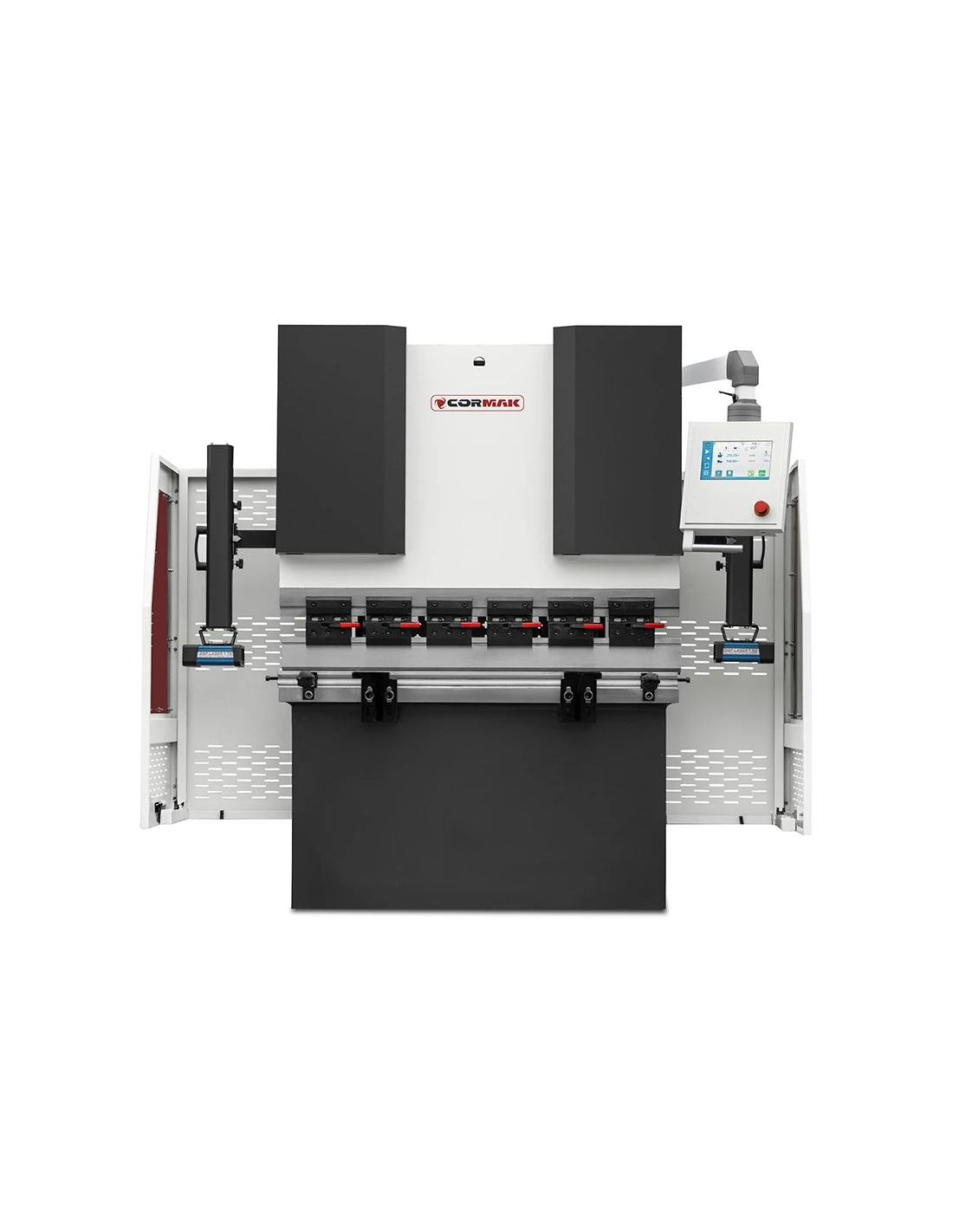

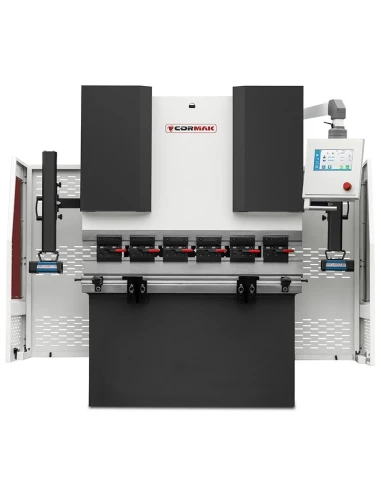

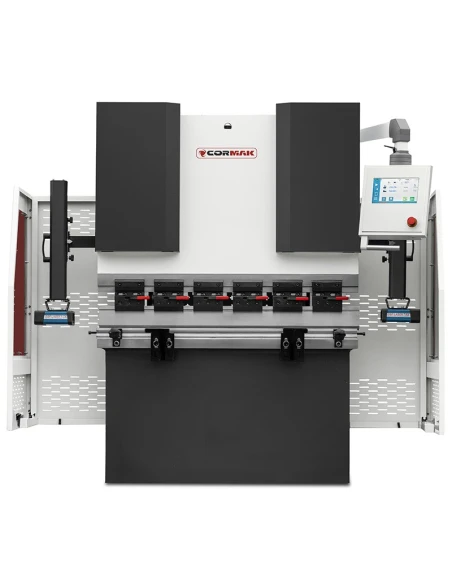

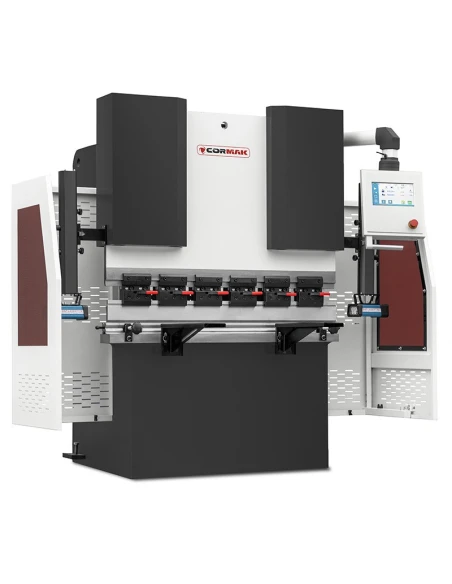

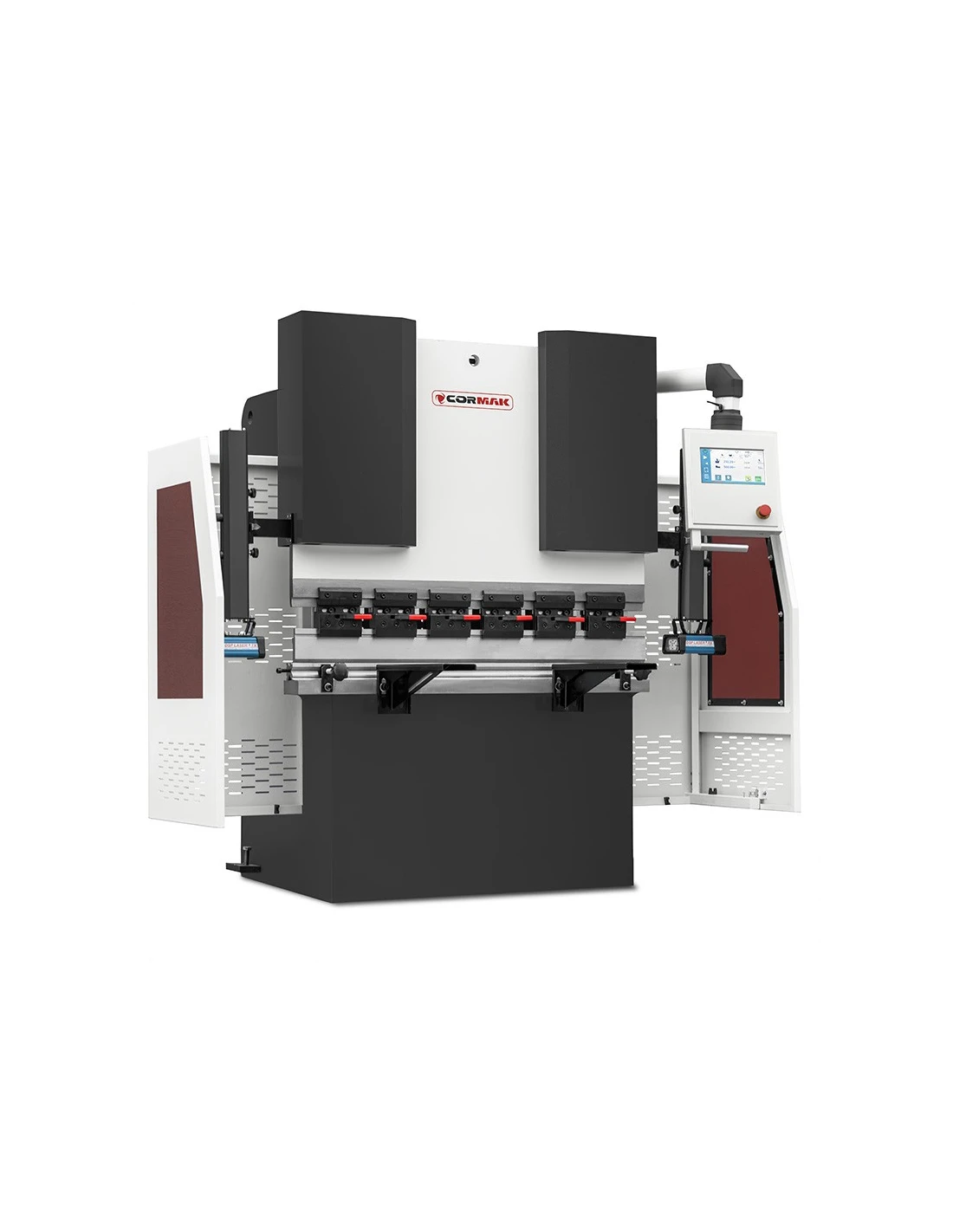

Hydraulický ohraňovací lis CORMAK CNC BASE 40x2500

Hydraulický ohraňovací lis CORMAK CNC BASE 40x2500

Name: Hydraulický ohraňovací lis CORMAK CNC BASE 40x2500
Brand: Cormak
SKU: CK.3538
Price: 453862 CZK
Availability: InStock

Hydraulický ohraňovací lis CORMAK CNC BASE 40x2500 je určen k lisování a ohýbání plechů S235 o tloušťce do 3.0 mm, nabízí jmenovitou sílu 400 kN a maximální délku ohybu 2500 mm. Řízení CR-41 CNC s 10palcovým dotykovým displejem umožňuje uložit až 2000 programů po 30 krocích, přičemž stroj disponuje automatickým nastavením os X a Y, ručním nastavením osy R, dělenými razníky, čtyřstrannou matricí a rychloupínáním typu AMADA.

453 862 Kč

S DPH

Potřebujete poradit?

Kontaktujte nás rychle pro více informací o produktu.

💬 WhatsApp ✉ Poslat e-mail Chcete, abychom vám zavolali? ☎ Zavolat nyní

Popis

Hydraulický ohraňovací lis CORMAK CNC BASE 40x2500

Hlavní vlastnosti

Přední podpěry: 2 kusy zajišťující stabilitu během ohýbání

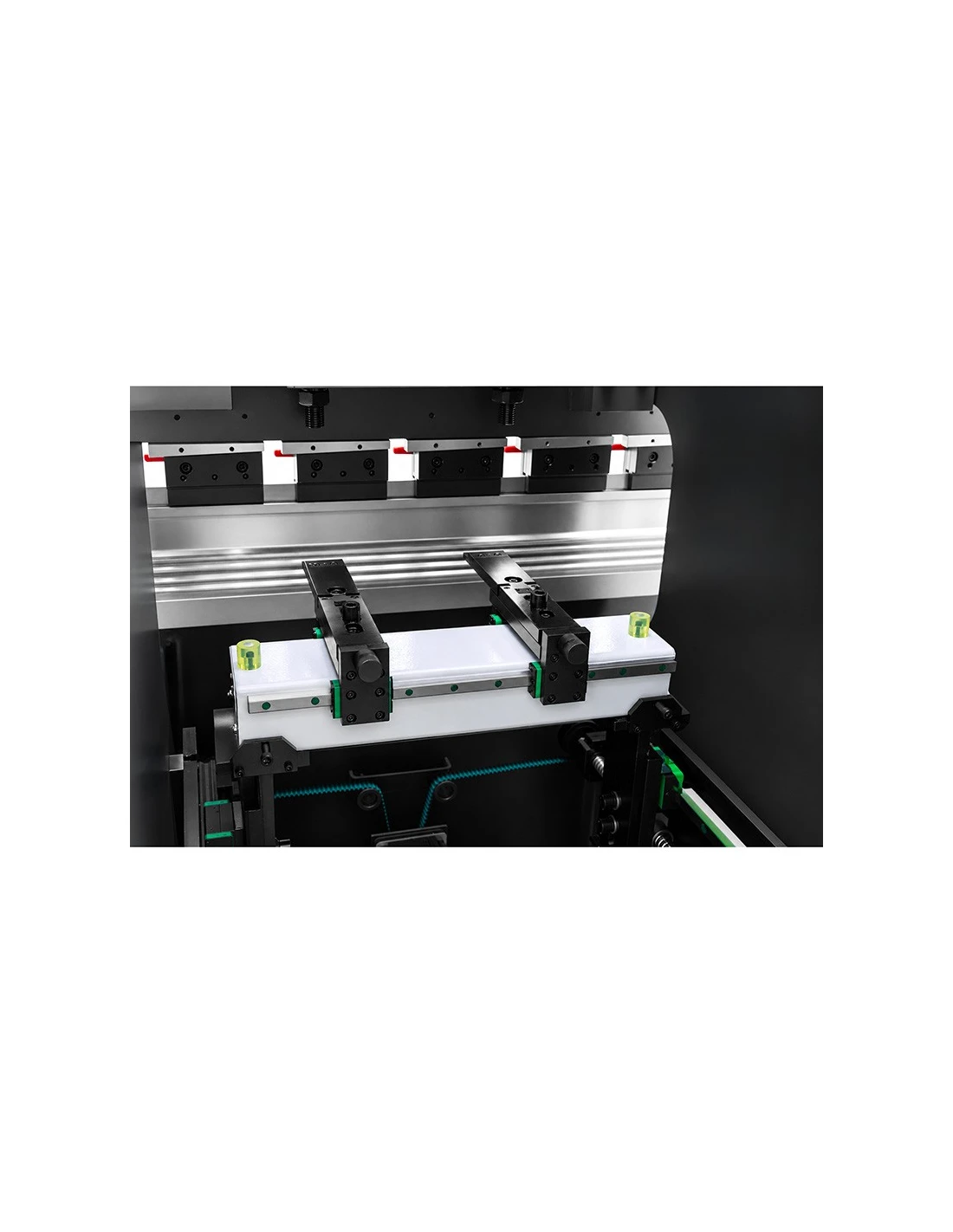

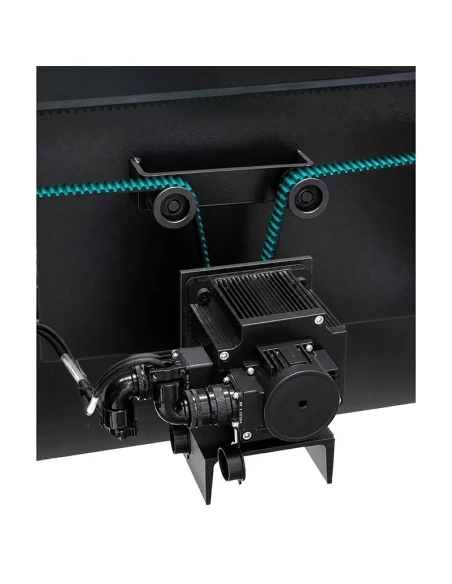

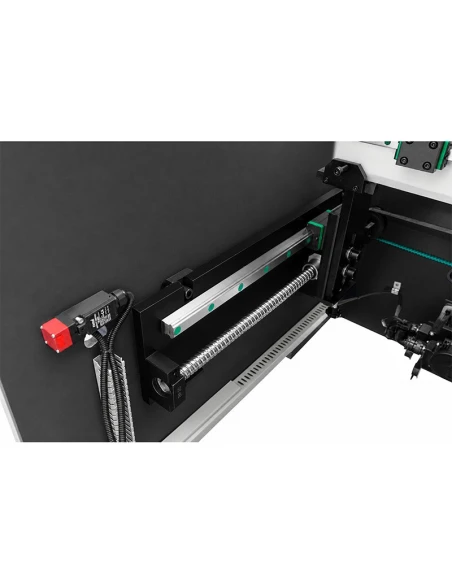

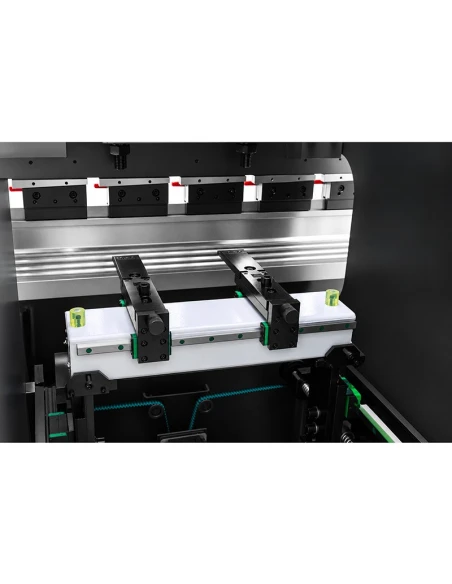

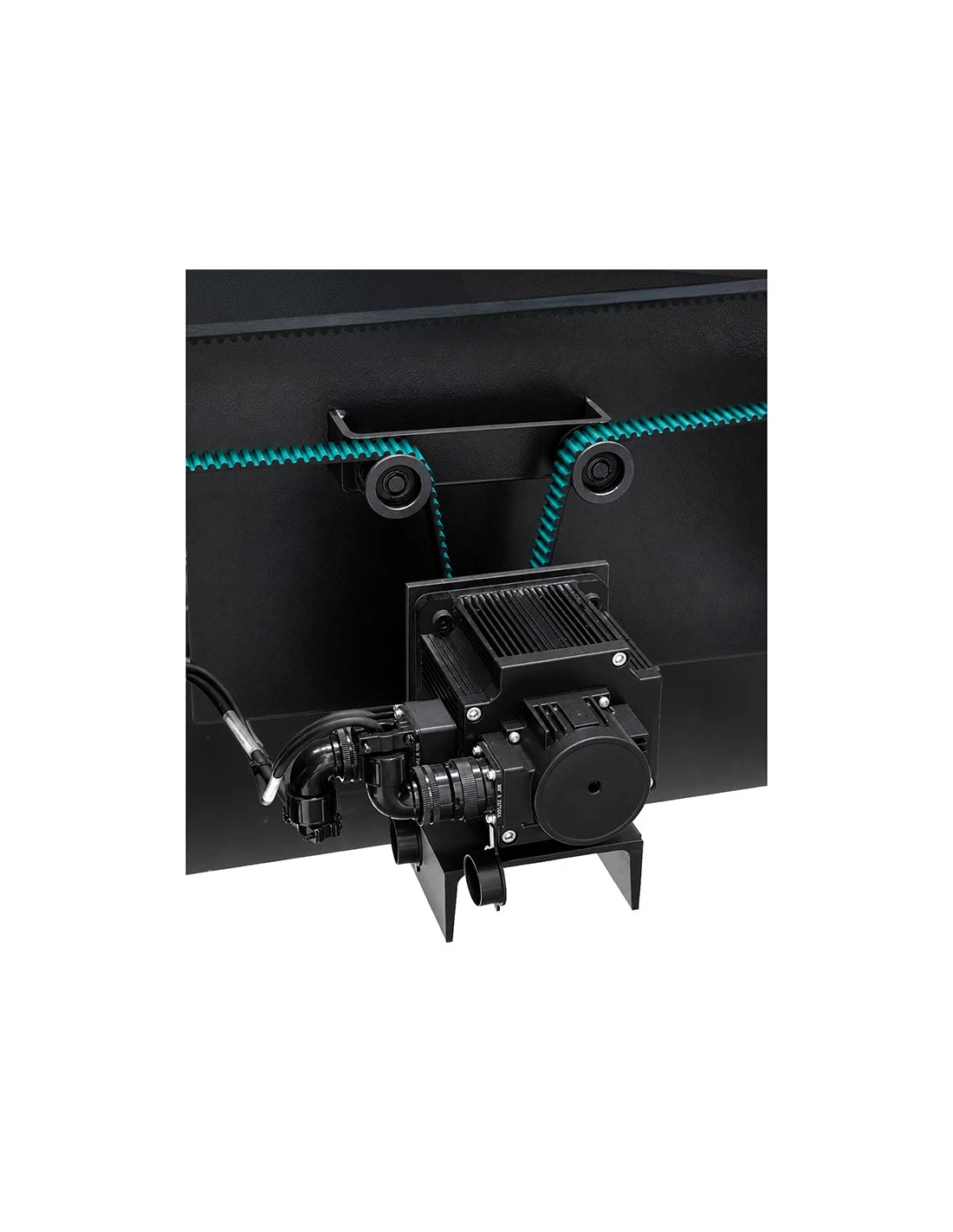

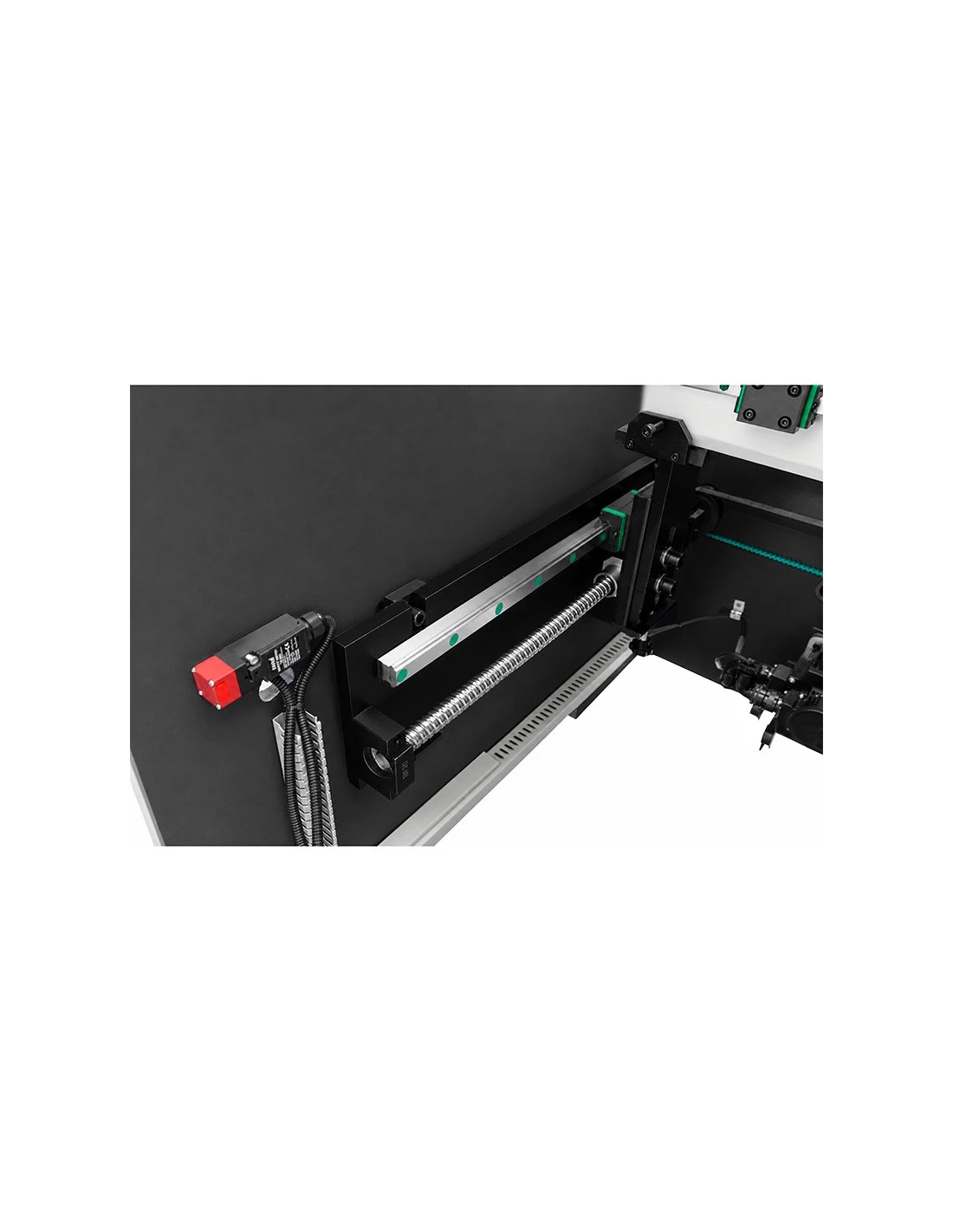

Nastavení zadního dorazu (osa X): automatické
Nastavení nosníku (osa Y): automatické
strong">Nastavení výšky dorazových prstů (osa R): ruční
Upínání razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů
Dělené razníky
Čtyřstranná matrice umožňující ohýbání plechů různých tlouštěk
Hydraulika Bosh Rexroth
Vysoce kvalitní elektromotor

Technické parametry

Max. tloušťka ohýbaného plechu (S235)	do 3,0 mm
Jmenovitá lisovací síla	400 kN
Maximální délka ohýbaného plechu	2500 mm
Hloubka vybrání v nosnících (hrdlo)	200 mm
Maximální zdvih pohyblivého nosníku	100 mm
Maximální výška otevření	300 mm
Vzdálenost mezi nosníky	2000 mm
Pojezd zadního dorazu	600 mm
Výkon motoru	4,0 kW
Délka	2650 mm
Šířka	1469 mm
Výška	1850 mm
Hmotnost	3300 kg

Řízení a funkce

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

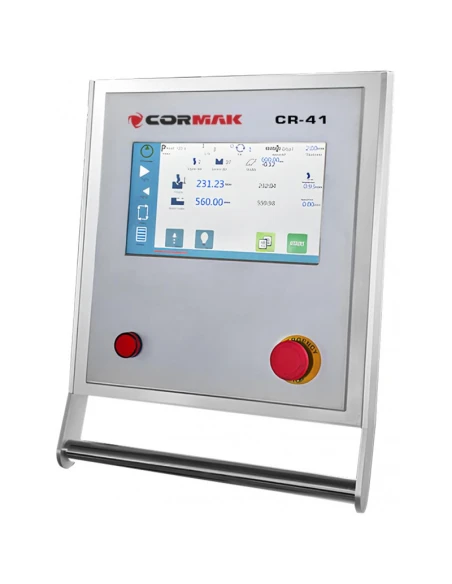

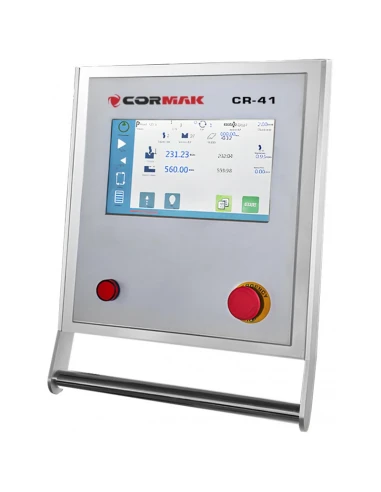

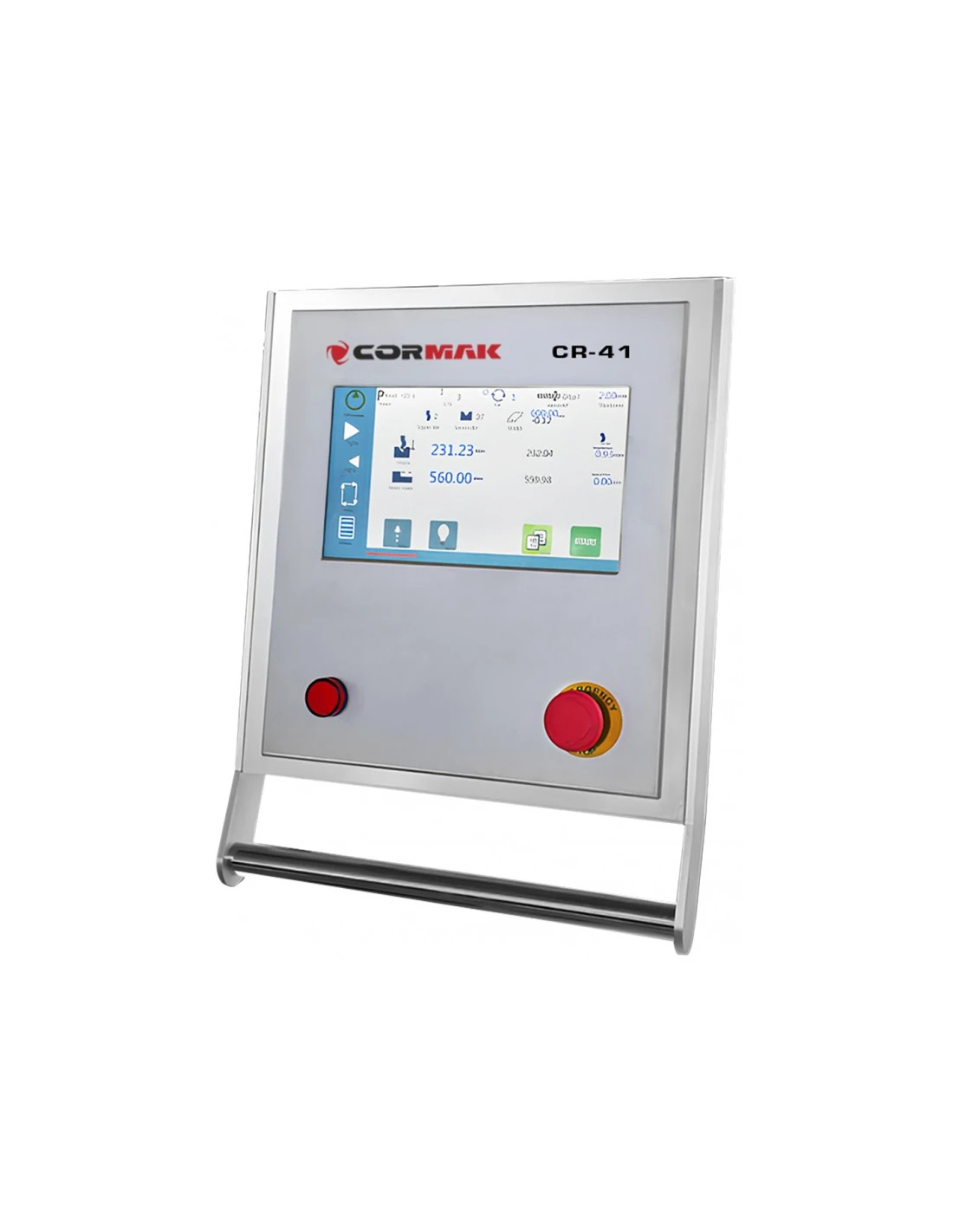

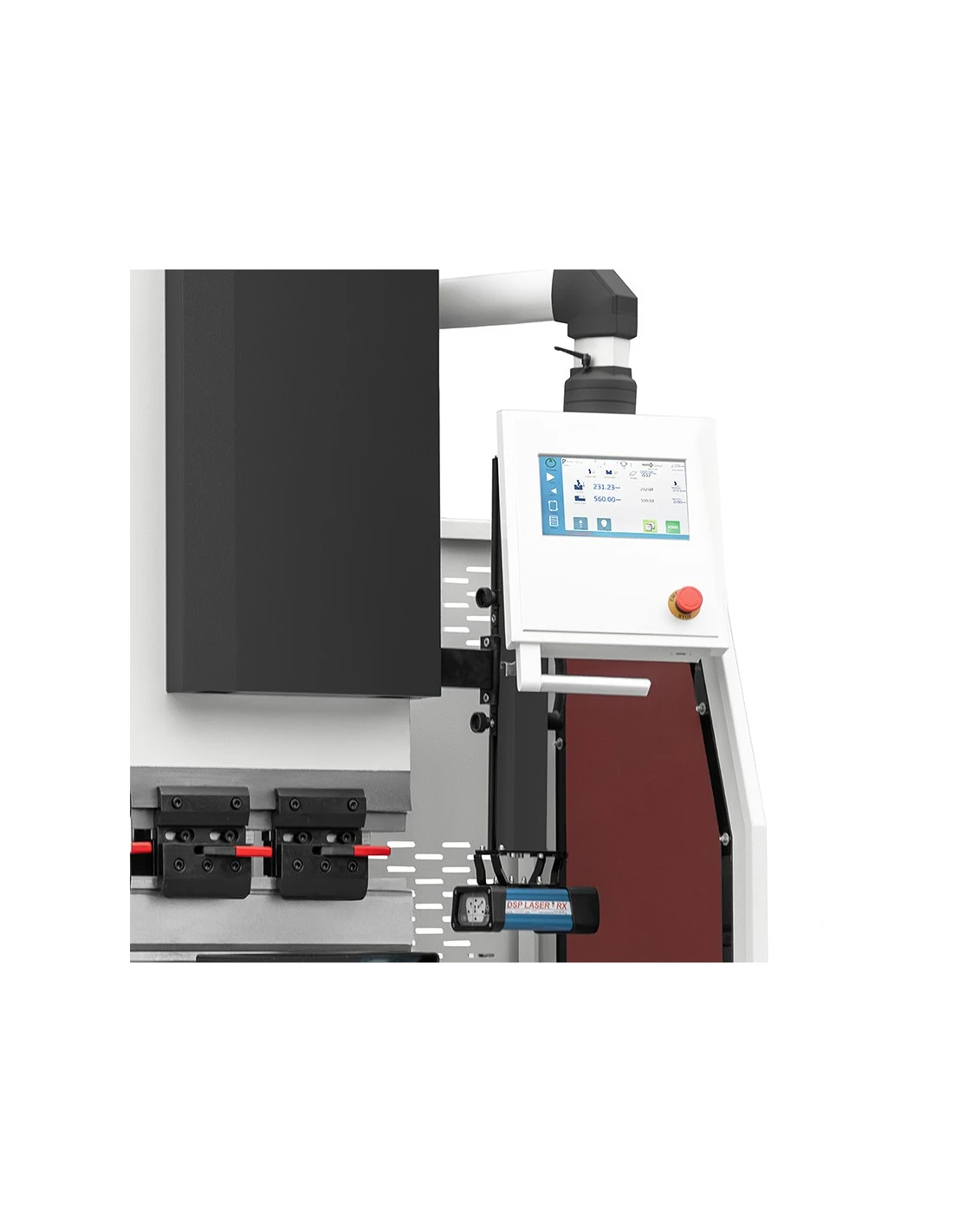

CR-41 CNC

Je vybaven 10palcovou dotykovou obrazovkou umístěnou na pohyblivém rameni, která umožňuje volnou obsluhu v celém pracovním prostoru stroje.
Programovatelnost: lze uložit až 2000 programů, každý s 30 kroky, což umožňuje flexibilní přizpůsobení různým úlohám.
Ergonomické ovládání: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zahájení práce.

Stroj spojuje pokročilou technologii s jednoduchým ovládáním, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní součásti a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečný provoz.

Bezpečnost

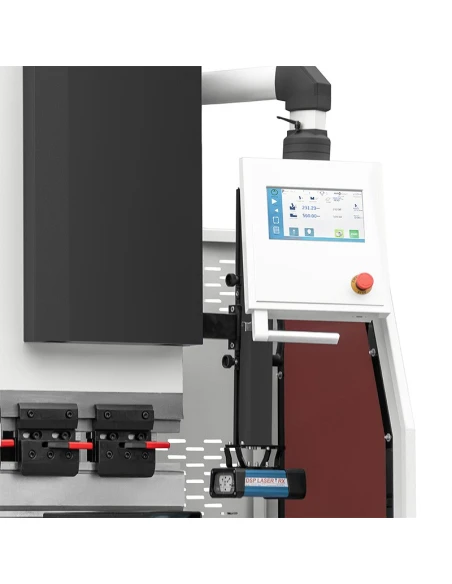

Laserový bezpečnostní systém

Volitelně je k dispozici laserový bezpečnostní systém nejvyšší třídy, který chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

1. Způsob ochrany obsluhy

S laserem

Používá se laserová světelná clona.
Laser vytváří „bariéru“ přímo u oblasti ohýbání. Pokud se ruka dostane do prostoru paprsku, stroj okamžitě zastaví pohyb nosníku.
Chrání obsluhu bez snížení produktivity.

Bez laseru

Lis se zastaví až tehdy, když někdo naruší ochrannou zónu ve větší vzdálenosti od nástroje.
Používají se tradičnější bezpečnostní prvky:
bezpečnostní světelné clony umístěné dále od nástroje,
dvouruční ovládání,
mechanická zařízení.

2. Bezpečná vzdálenost a rychlost práce

S laserem

Minimální bezpečná vzdálenost umožňuje obsluze pracovat blíže k nástrojům.
Stroj může pracovat rychleji, protože systém sleduje nástroj v reálném čase.
Největší výhoda: maximální výkon a bezpečnost.

Bez laseru

Větší bezpečná vzdálenost znamená pomalejší práci.
Nosník musí zpomalovat dříve.
Mezi jednotlivými cykly ohýbání vznikají větší časové ztráty.

3. Přesnost detekce

S laserem

Laser dokáže detekovat prst nebo i drobný předmět přímo u oblasti ohýbání.
Systém pracuje ve vzdálenosti jednoho milimetru od matrice.

Bez laseru

Světelné clony detekují pohyb až ve vymezené zóně, obvykle 100–200 mm od nástroje.
Ochrana je méně přesná.

4. Komfort obsluhy

S laserem

Obsluha může přirozeně pracovat přímo u nástroje.
Nemusí držet ruce ve velké vzdálenosti.
Systém je velmi praktický při kusové výrobě a výrobě v krátkých sériích.

Bez laseru

Obsluha musí pracovat s většími omezeními.
Je nutné provádět více úkonů, například často používat dvě spouštěcí tlačítka.

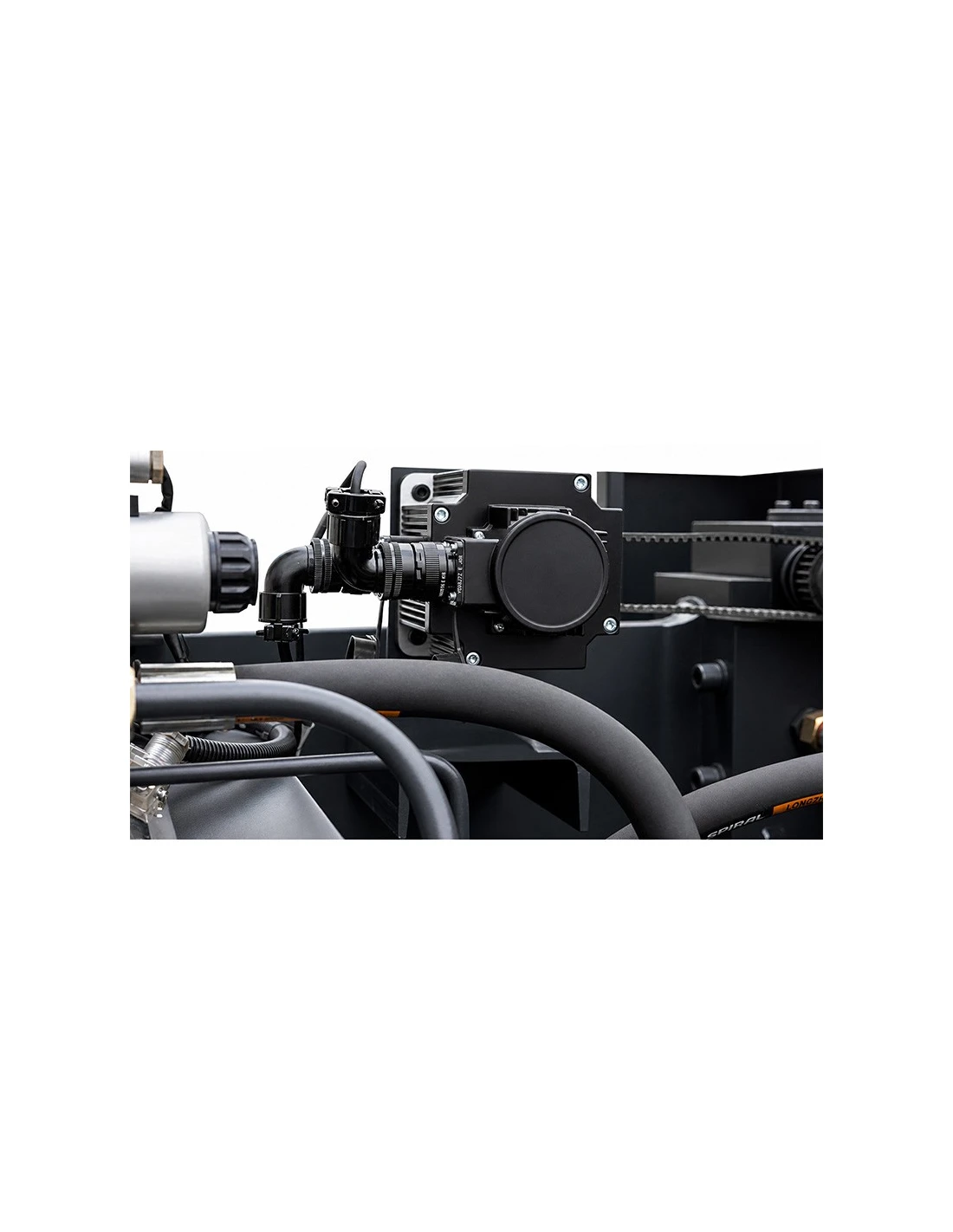

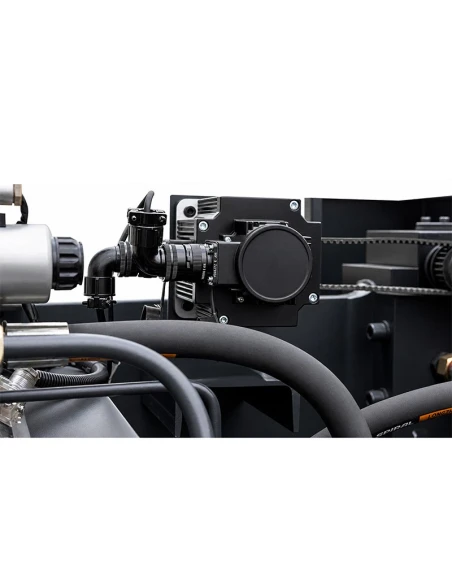

Hydraulické čerpadlo nejvyšší třídy BOSH REXROTH, hydraulické spoje a bezpečnostní ventily byly navrženy v Polsku.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Pozor na zdánlivé bezpečnostní prvky, jako jsou brány nebo světelné clony, protože nejsou v souladu s normami CE a vystavují pracovníky riziku poškození zdraví. Za zdraví pracovníka odpovídá zaměstnavatel.

Bezpečnostní kryty ve shodě s CE

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Ergonomie a další vybavení

Mobilní ovládací panel na pohyblivém rameni
2 kusy podpěr

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Ohraňovací lisy jsou vybaveny řadou pokročilých bezpečnostních prvků pro ochranu obsluhy. Patří mezi ně výrazná označení, boční kryty, zadní bezpečnostní brána a snadno přístupné nouzové vypínače.

Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polském jazyce.

Samotná skutečnost, že stroj má prohlášení o shodě CE, neznamená, že je bezpečný. Důležité je, jakými bezpečnostními systémy je vybaven.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

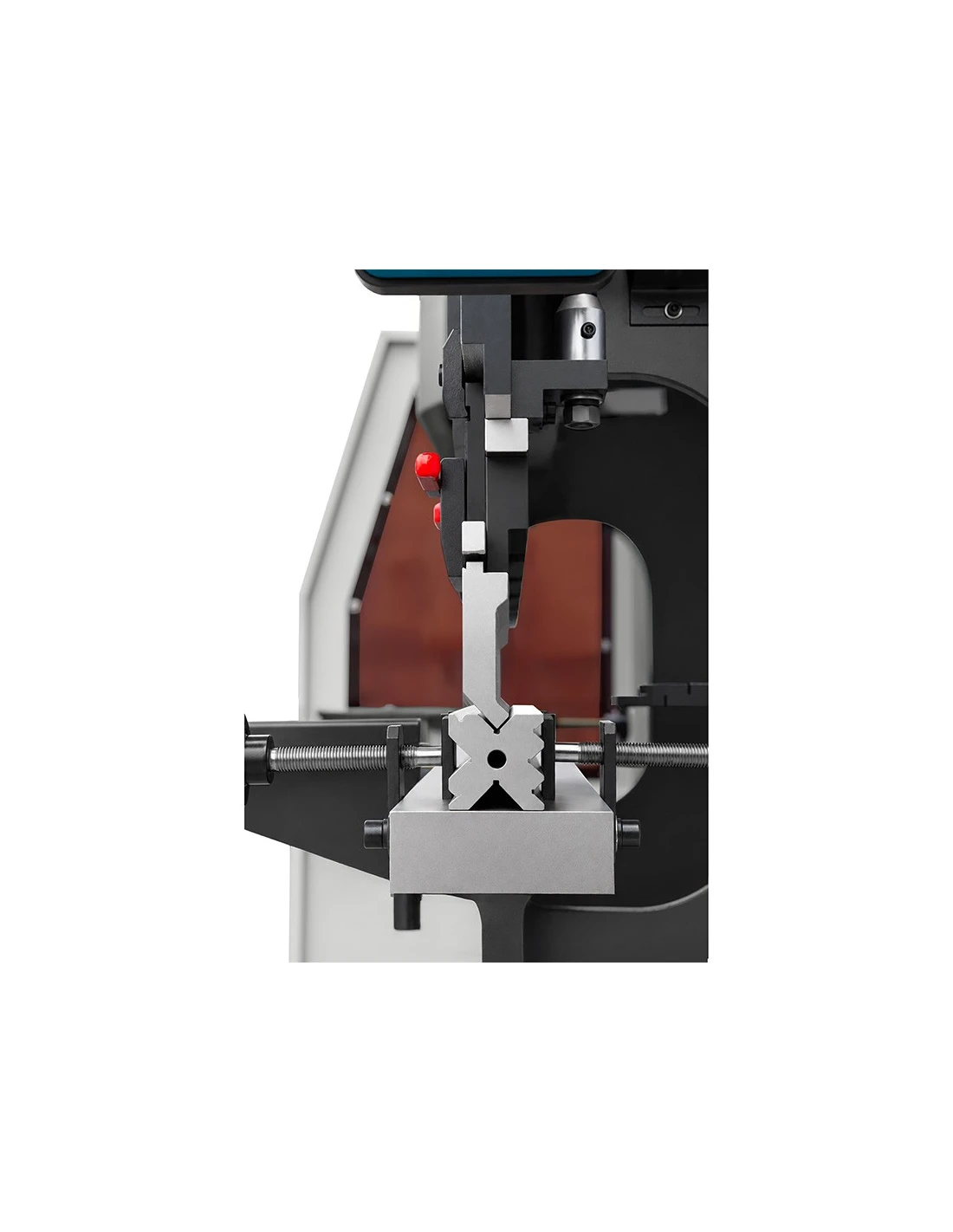

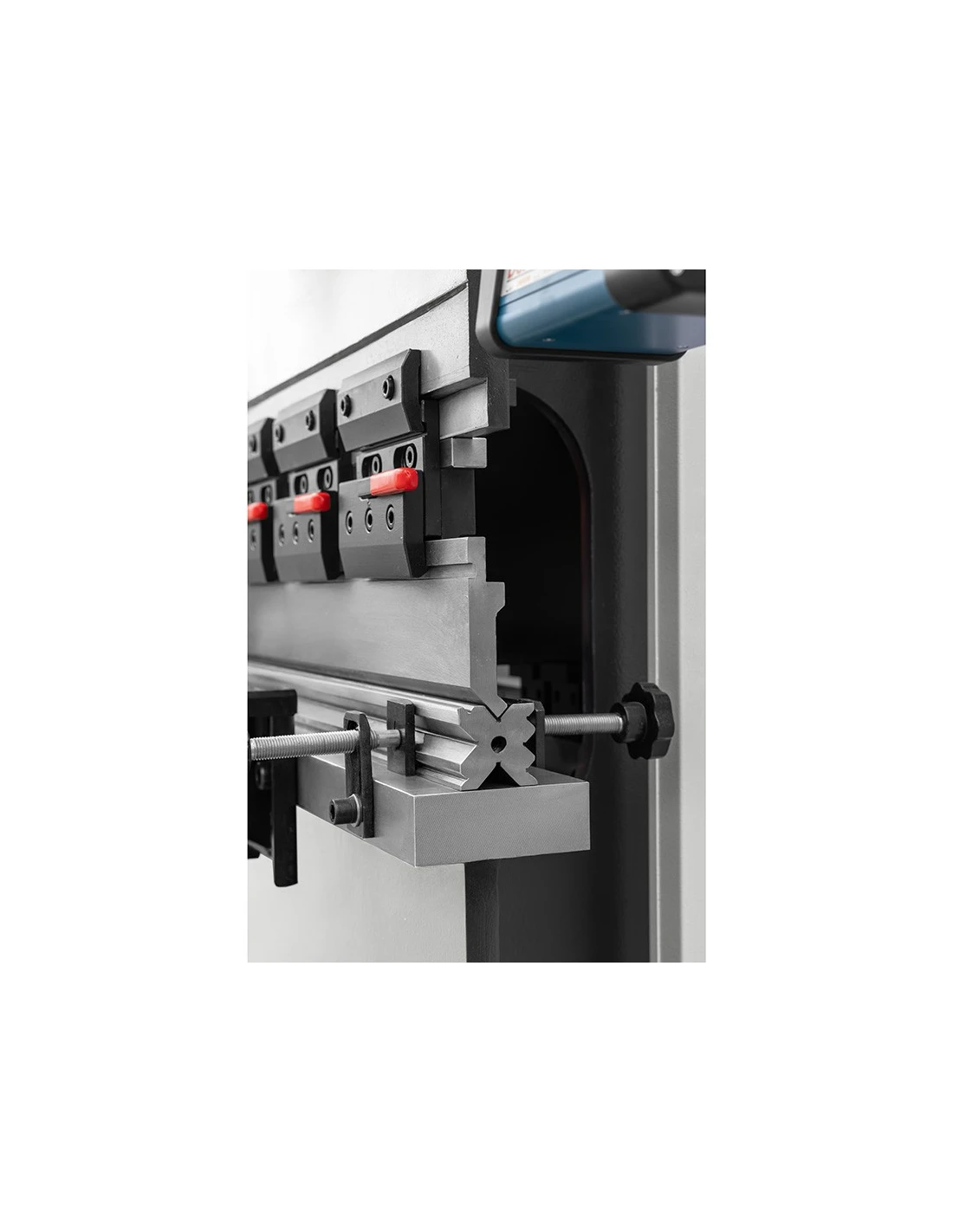

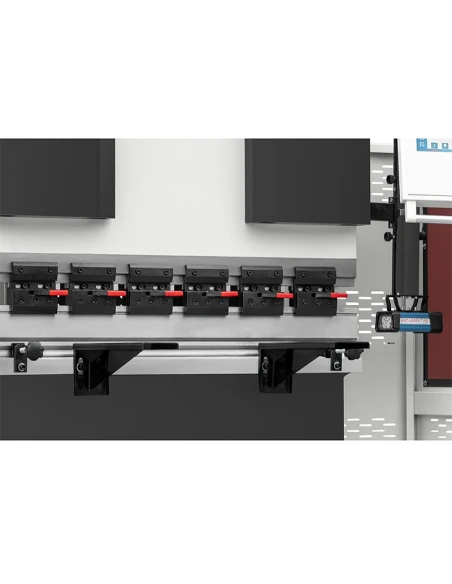

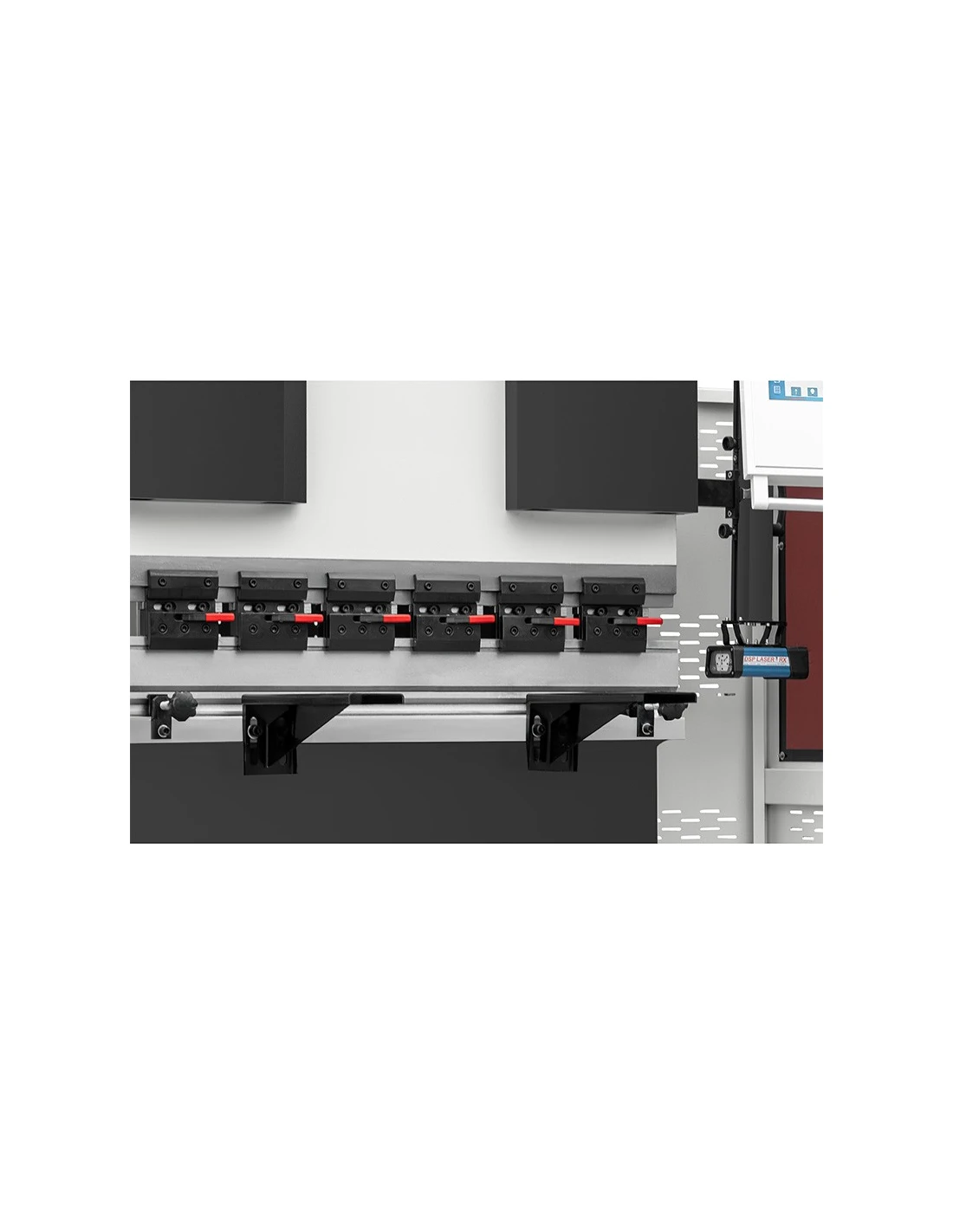

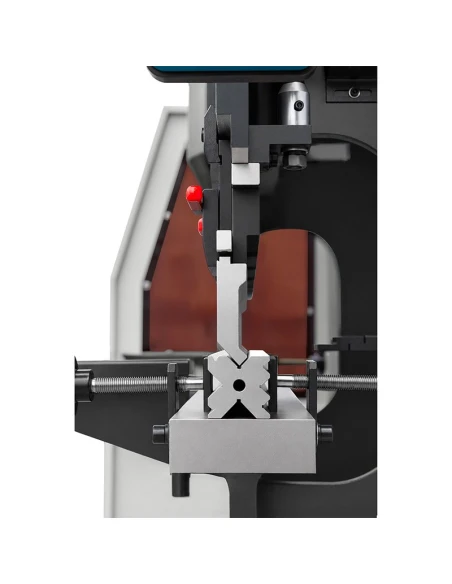

Upínání razníků a matric

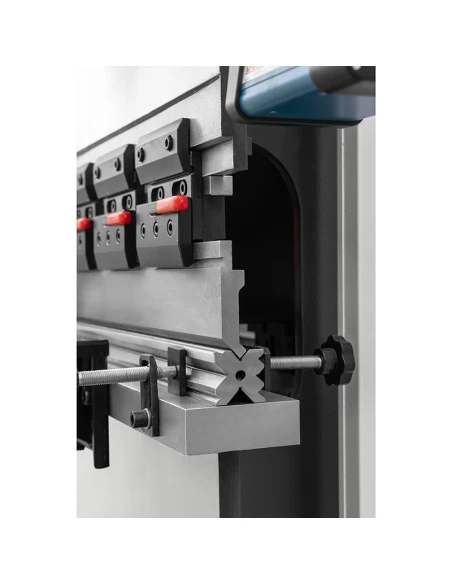

Standardně dodávané čtyřstranné matrice a dělené razníky
Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém typu AMADA (evropský), který umožňuje rychlou výměnu nástrojů.
Razníky se vkládají z boční strany stroje a zajišťují pomocí šroubů.
