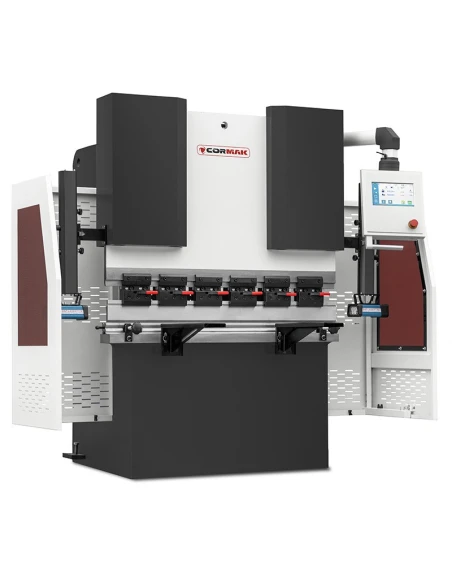

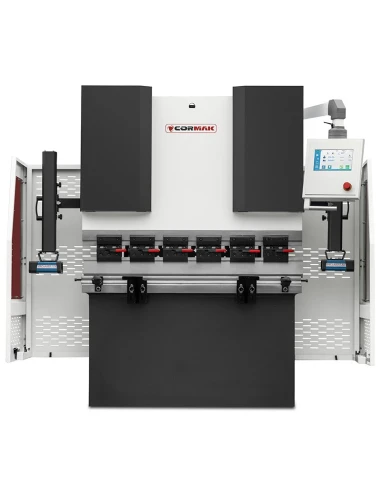

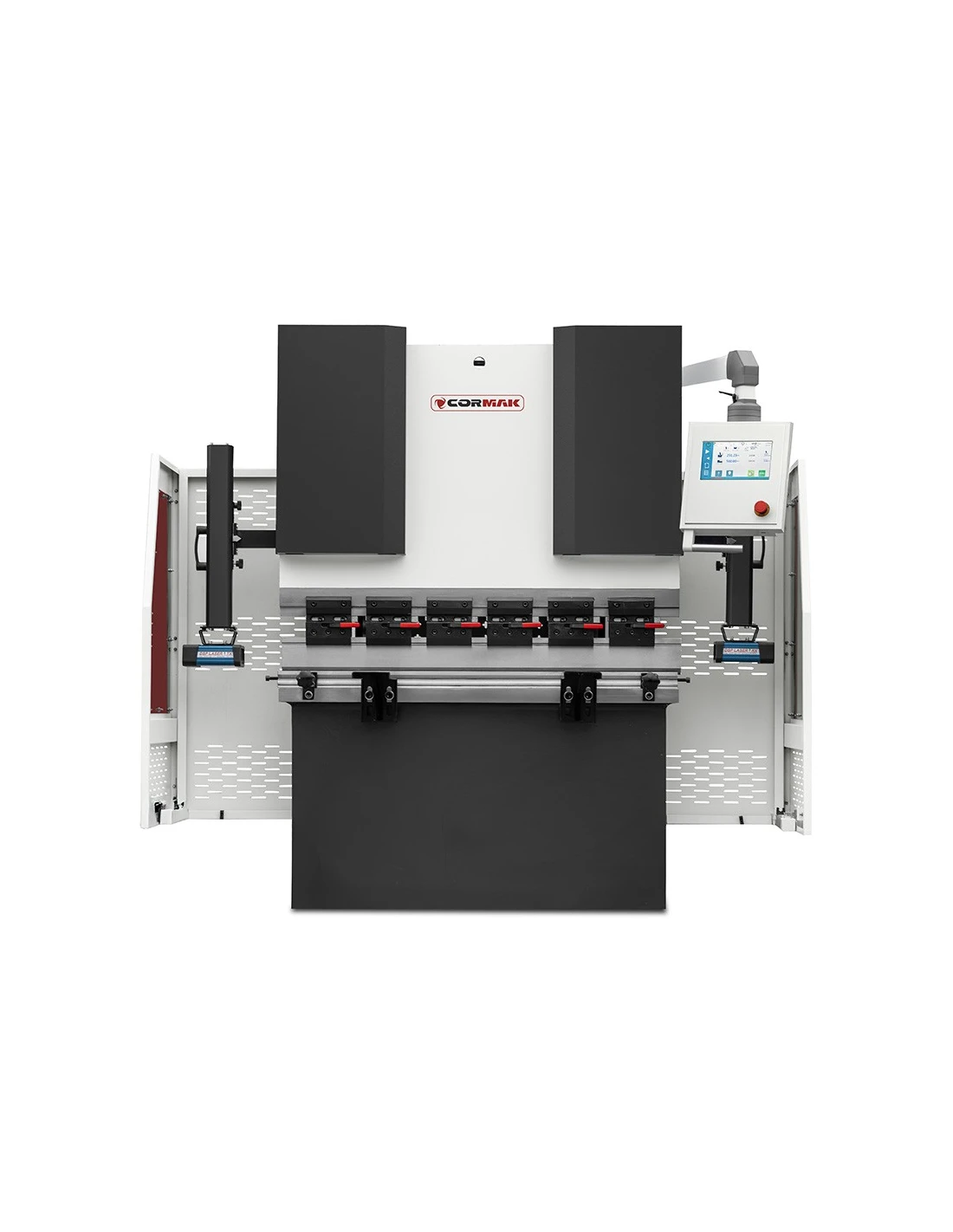

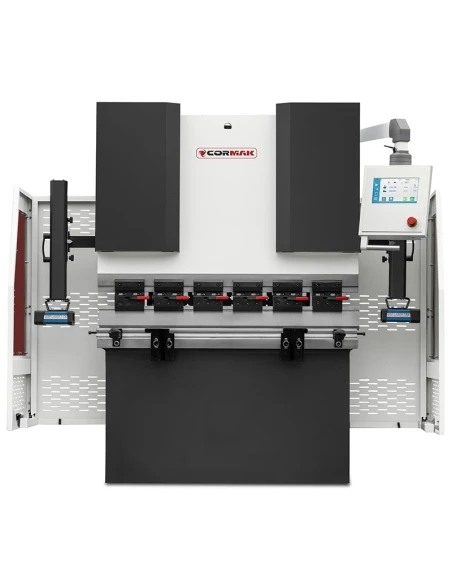

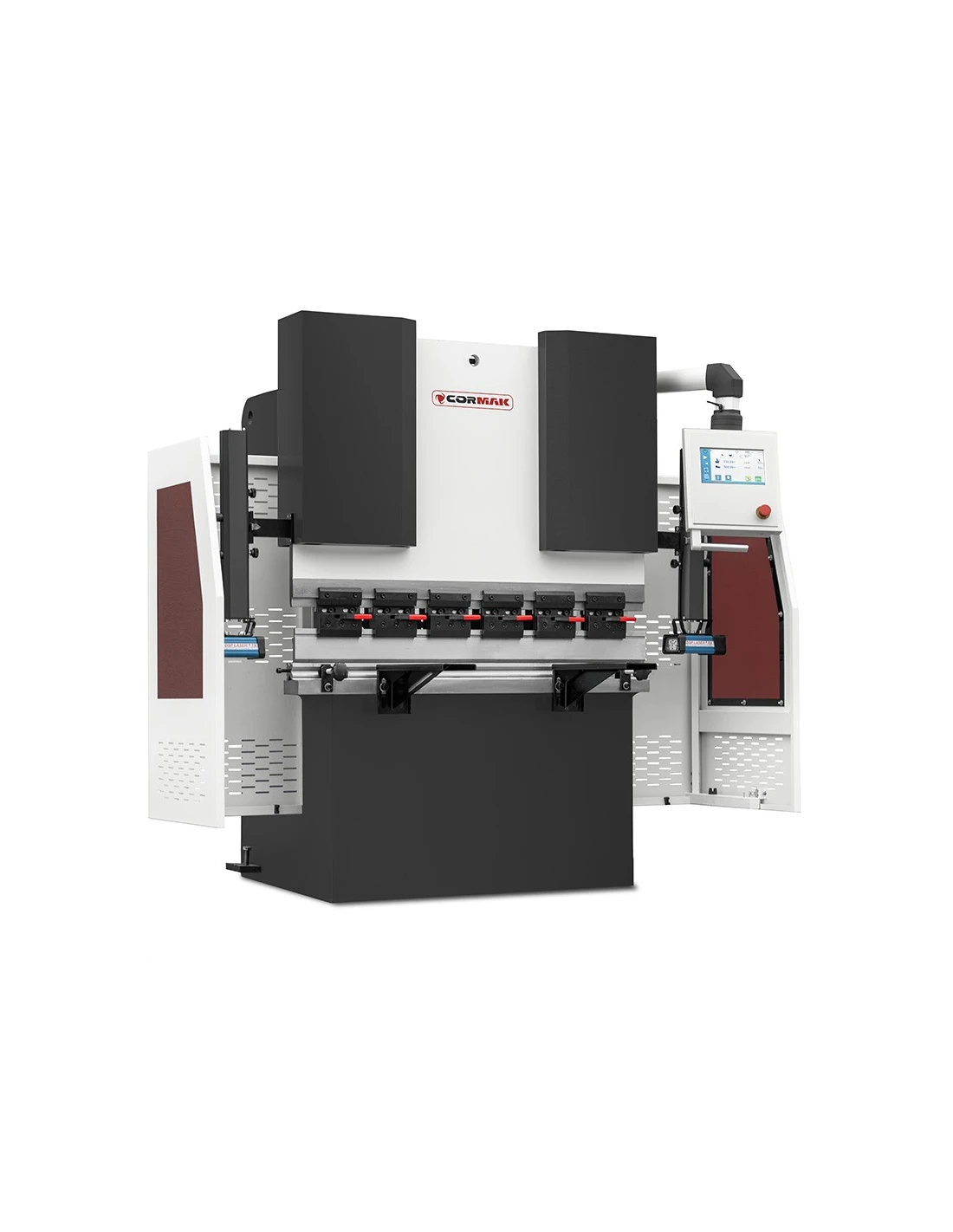

Hydraulický ohraňovací lis CORMAK CNC BASE 40x1600

Hydraulický ohraňovací lis CORMAK CNC BASE 40x1600

Name: Hydraulický ohraňovací lis CORMAK CNC BASE 40x1600
Brand: Cormak
SKU: CK.3539
Price: 353811 CZK
Availability: InStock

Hydraulický ohraňovací lis CORMAK CNC BASE 40x1600 nabízí nominální lisovací sílu 400kN, maximální délku ohýbaného plechu 1600mm a výkon motoru 4kW. Řízení CR-41 CNC zajišťuje automatické nastavení os X a Y, manuální nastavení osy R a uložení až 2000 programů s 30 kroky.

353 811 Kč

S DPH

Potřebujete poradit?

Kontaktujte nás rychle pro více informací o produktu.

💬 WhatsApp ✉ Poslat e-mail Chcete, abychom vám zavolali? ☎ Zavolat nyní

Popis

Hydraulický ohraňovací lis CORMAK CNC BASE 40x1600

Hlavní vlastnosti

Přední podpěry: 2 kusy zajišťující stabilitu během ohýbání

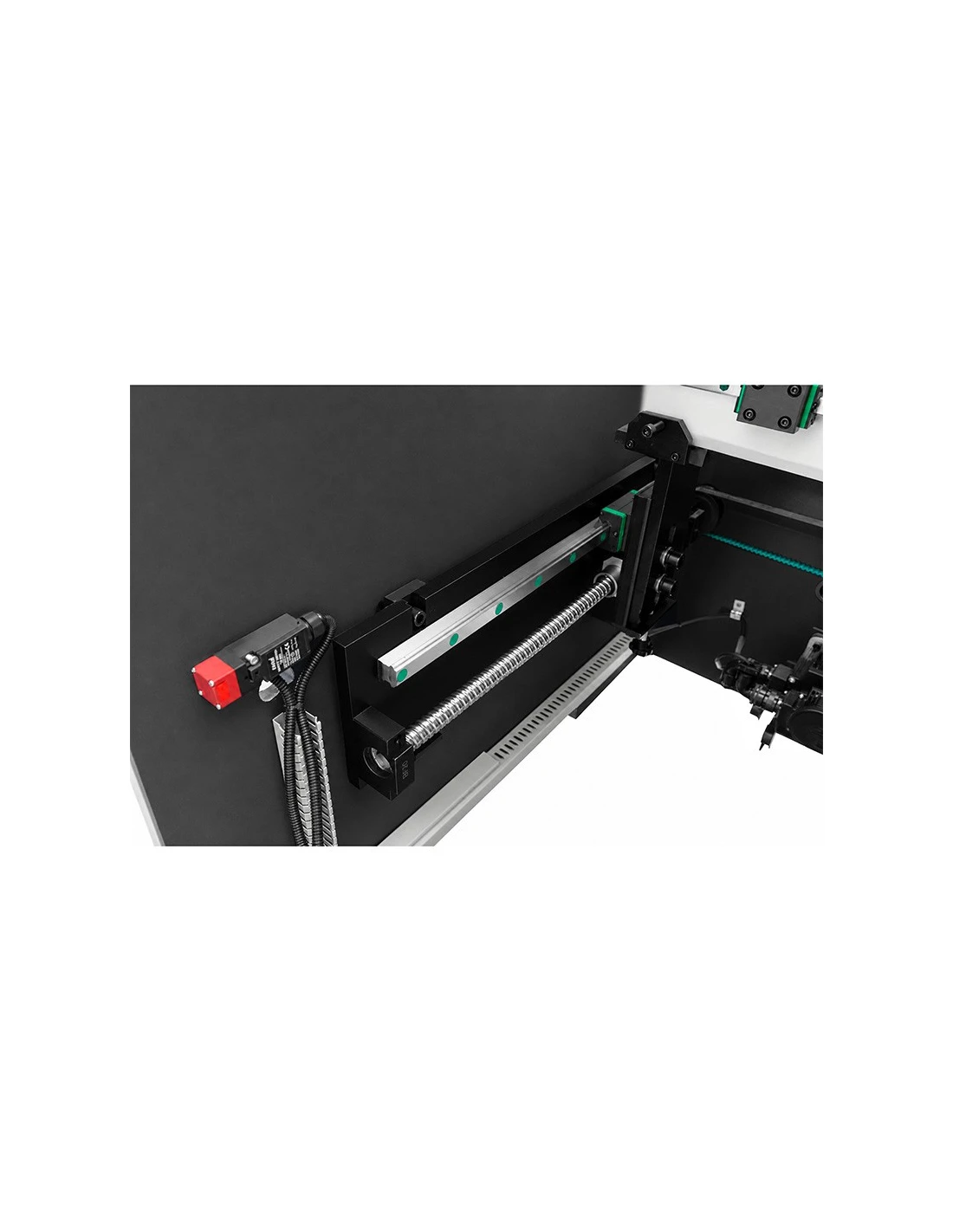

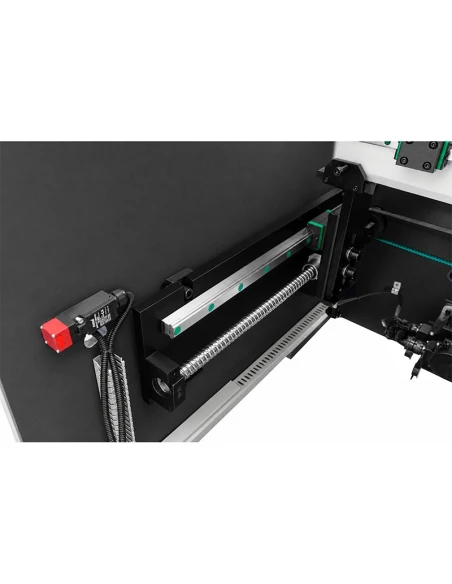

Nastavení zadního dorazu (osa X): automatické
Nastavení beranu (osa Y): automatické
strong">Nastavení výšky dorazových prstů (osa R): ruční

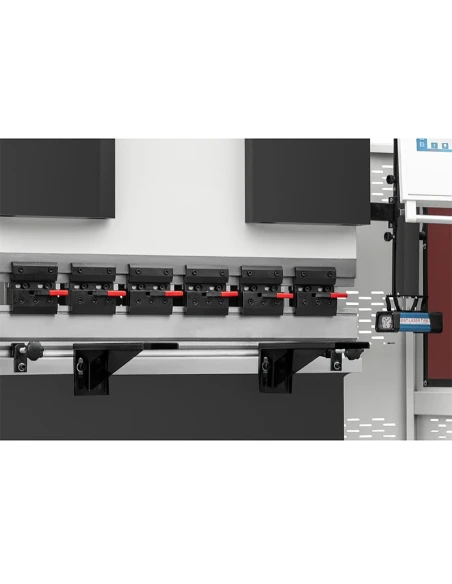

Upínání razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů
Dělené razníky
Čtyřstranná matrice umožňující ohýbání plechů různých tlouštěk
Hydraulika Bosh Rexroth
Vysoce kvalitní elektromotor

Technické parametry

	BASE 40x1600
Řídicí jednotka	CR-41

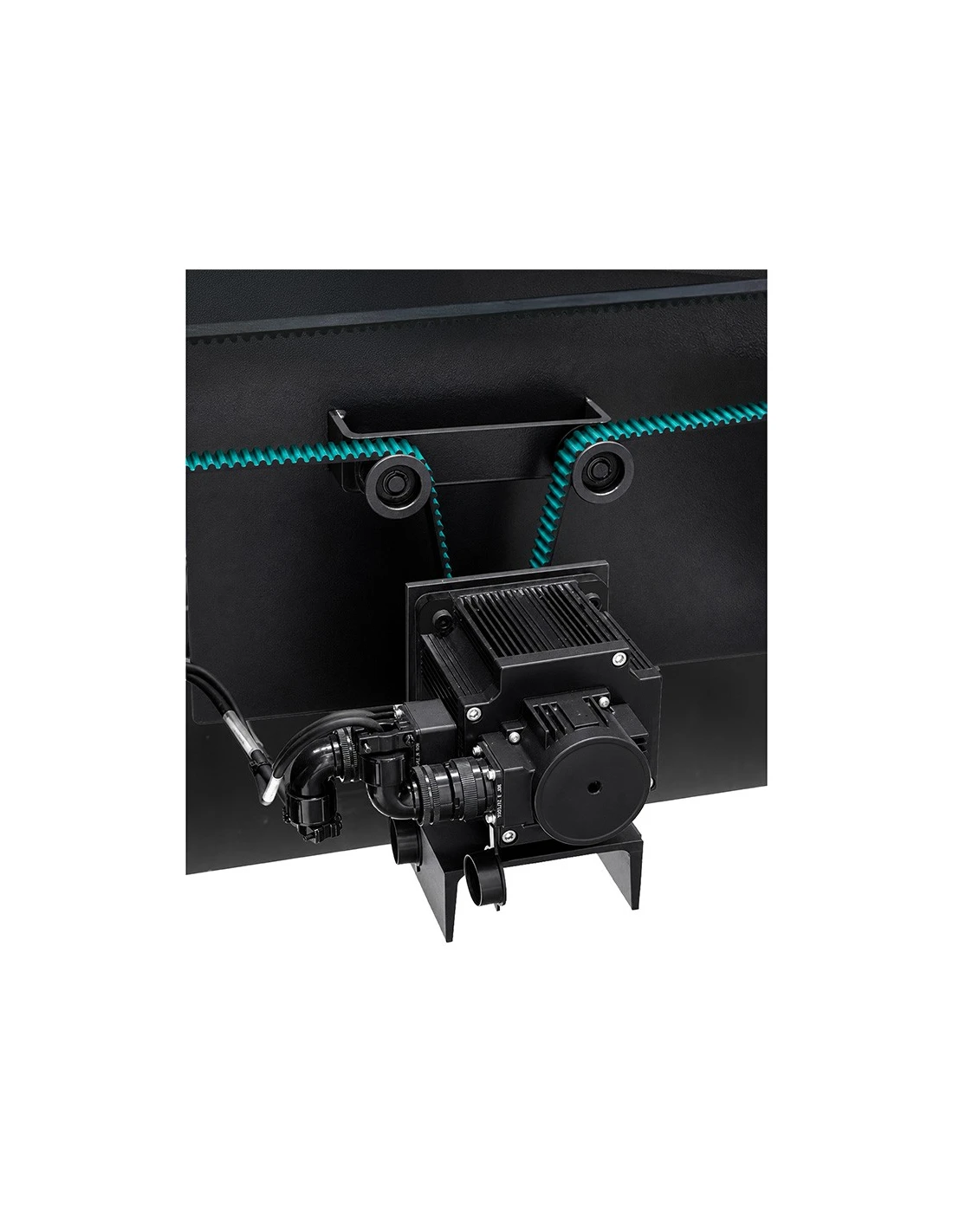

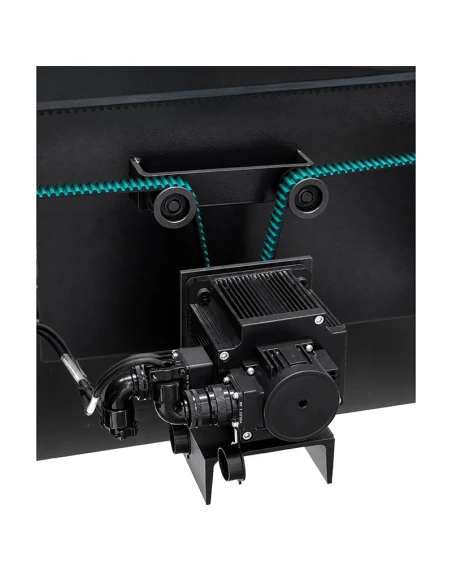

Osa X – typ pohonu	Servopohon
Osa R	Ruční nastavení
Kompenzace průhybu	Bez
Jmenovitá lisovací síla	400kN
Maximální délka ohýbaného plechu	1600mm
Hloubka vybrání v nosnících (hrdlo)	190mm
Maximální zdvih pohyblivého nosníku	100mm
Maximální výška otevření	310mm
Vzdálenost mezi nosníky	1200mm
Výkon motoru	4kW, standardní
Délka	1600mm
Šířka	2600mm 1940mm
Výška	2600mm
Hmotnost	2200kg

Řízení a funkce

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

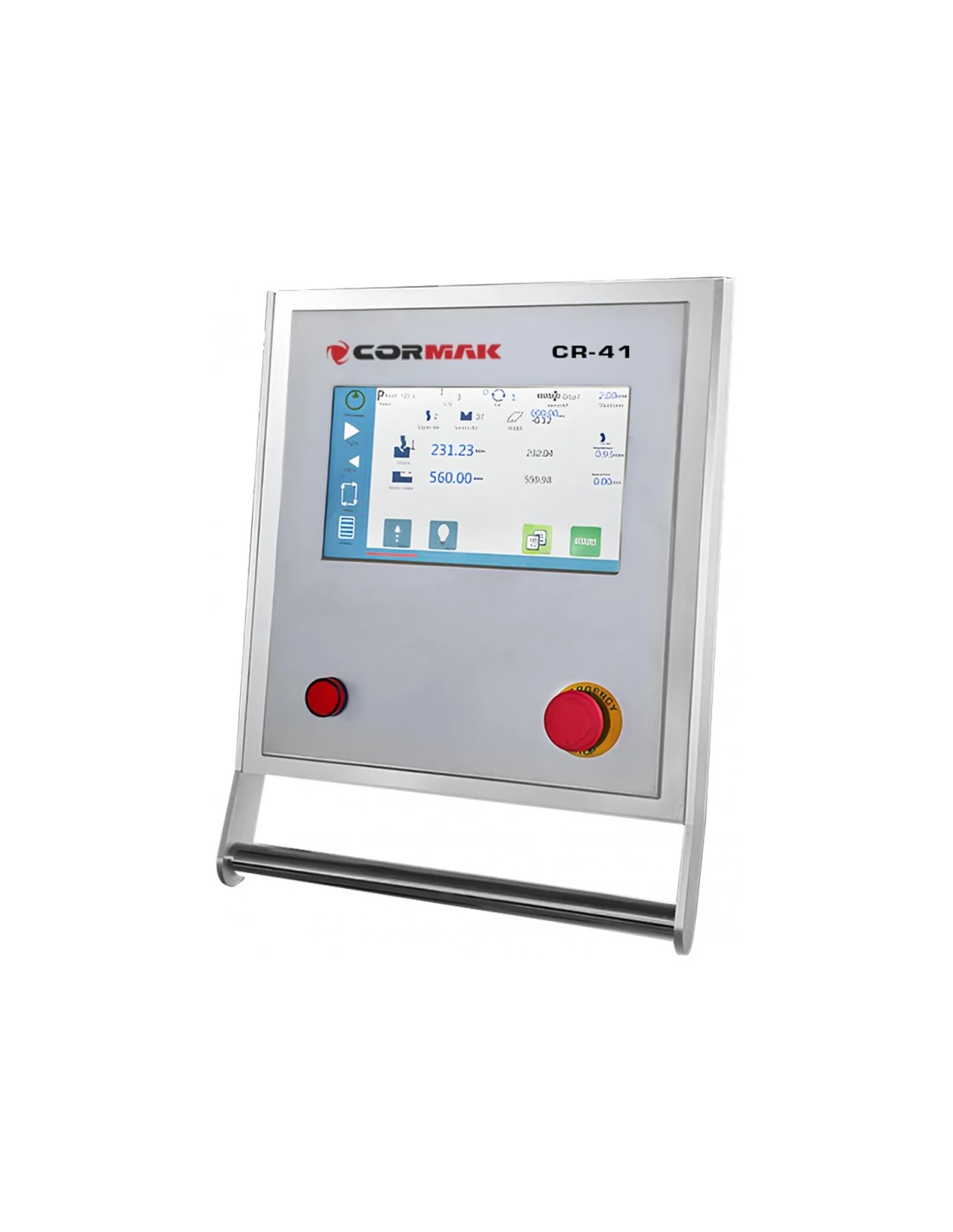

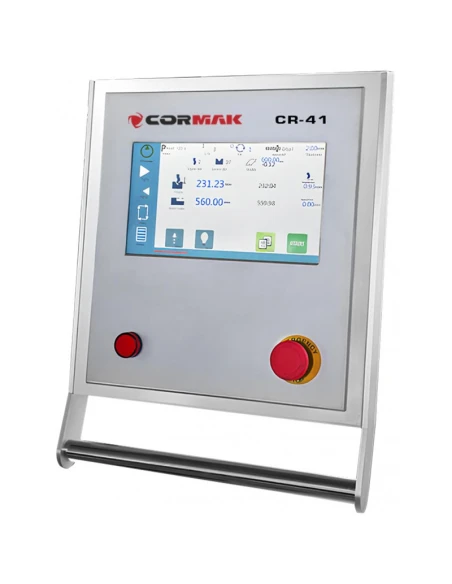

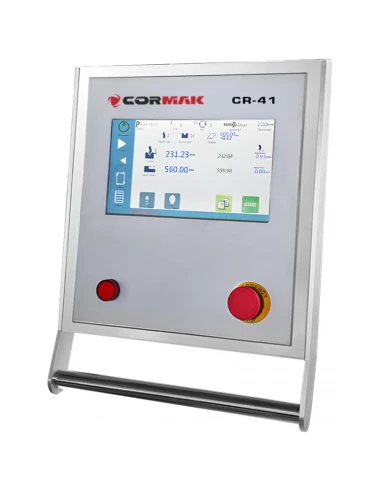

CR-41 CNC

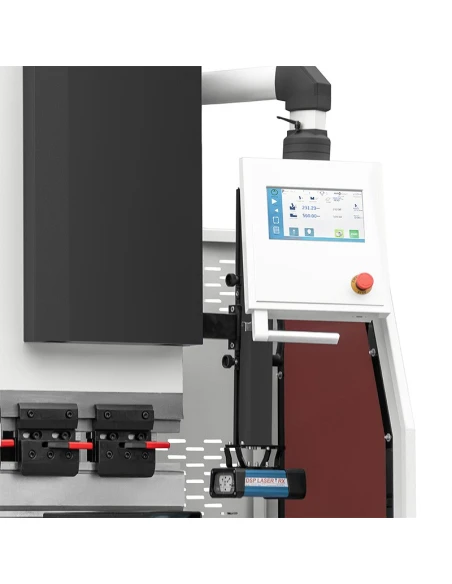

Vybaveno 10palcovou dotykovou obrazovkou umístěnou na pohyblivém rameni, která umožňuje pohodlnou obsluhu v celém pracovním prostoru stroje
Programovatelnost: možnost uložit až 2000 programů, každý s 30 kroky, což umožňuje flexibilní přizpůsobení různým úlohám
Ergonomické ovládání: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zahájení práce

Stroj kombinuje pokročilou technologii se snadnou obsluhou, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečný provoz.

Bezpečnost

Laserový bezpečnostní systém

Volitelný špičkový laserový bezpečnostní systém chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

1. Způsob ochrany obsluhy

S laserem

Používá se laserová ochranná clona.
Laser vytváří „bariéru“ přímo u ohýbací zóny. Pokud ruka vstoupí do prostoru paprsku, stroj okamžitě zastaví pohyb beranu.
Chrání obsluhu bez snížení produktivity.

Bez laseru

K zastavení lisu dojde až tehdy, když někdo naruší ochrannou zónu ve větší vzdálenosti od nástroje.
Používají se tradičnější bezpečnostní prvky.
Světelné závory umístěné dále od nástroje
Dvouruční ovládání
Mechanická zařízení

2. Bezpečná vzdálenost a rychlost práce

S laserem

Minimální bezpečná vzdálenost umožňuje obsluze pracovat blíže k nástrojům.
Stroj může pracovat rychleji, protože systém sleduje nástroj v reálném čase.
Největší výhoda: maximální produktivita a bezpečnost

Bez laseru

Větší bezpečná vzdálenost znamená pomalejší práci.
Beran musí zpomalovat dříve.
Mezi jednotlivými cykly ohýbání vznikají větší časové ztráty.

3. Přesnost detekce

S laserem

Laser dokáže detekovat prst nebo i drobný předmět přímo u ohýbací zóny.
Systém pracuje v milimetrové vzdálenosti od matrice.

Bez laseru

Světelné závory detekují pohyb až ve vymezené zóně, obvykle 100–200 mm od nástroje.
Ochrana je méně přesná.

4. Komfort obsluhy

S laserem

Obsluha může přirozeně pracovat u nástroje.
Nemusí držet ruce ve velké vzdálenosti.
Velmi pohodlné řešení pro kusovou výrobu a krátké série.

Bez laseru

Obsluha musí pracovat s většími omezeními.
Je nutné provádět více úkonů, například často používat dvě spouštěcí tlačítka.

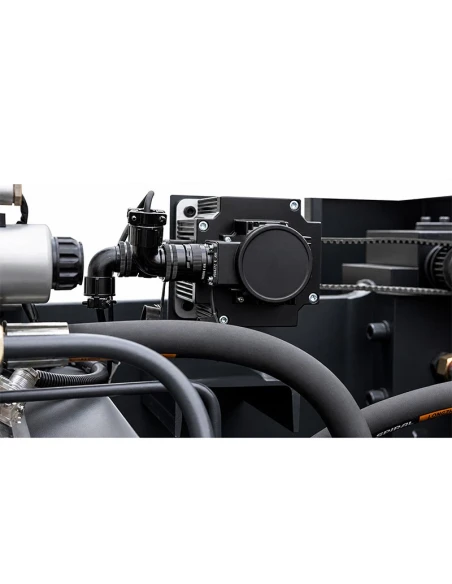

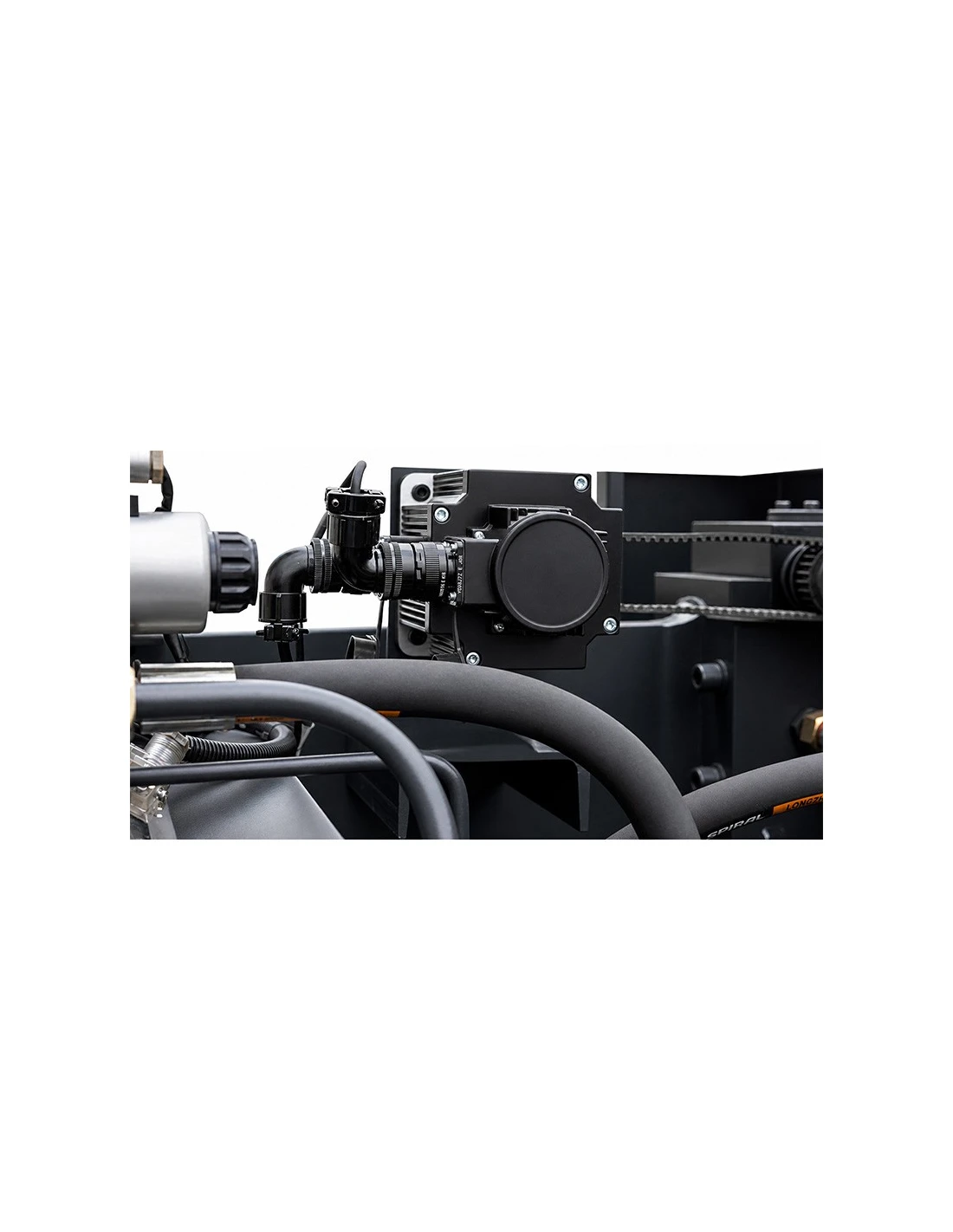

Špičkové hydraulické čerpadlo BOSH REXROTH, hydraulické spoje a bezpečnostní ventily byly navrženy v Polsku.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Pozor na nevyhovující bezpečnostní prvky v podobě bran nebo světelných závor, protože nejsou v souladu s normami CE a vystavují pracovníky riziku újmy na zdraví. Za zdraví zaměstnanců odpovídá zaměstnavatel.

Bezpečnostní kryty v souladu s CE

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Ergonomie a další vybavení

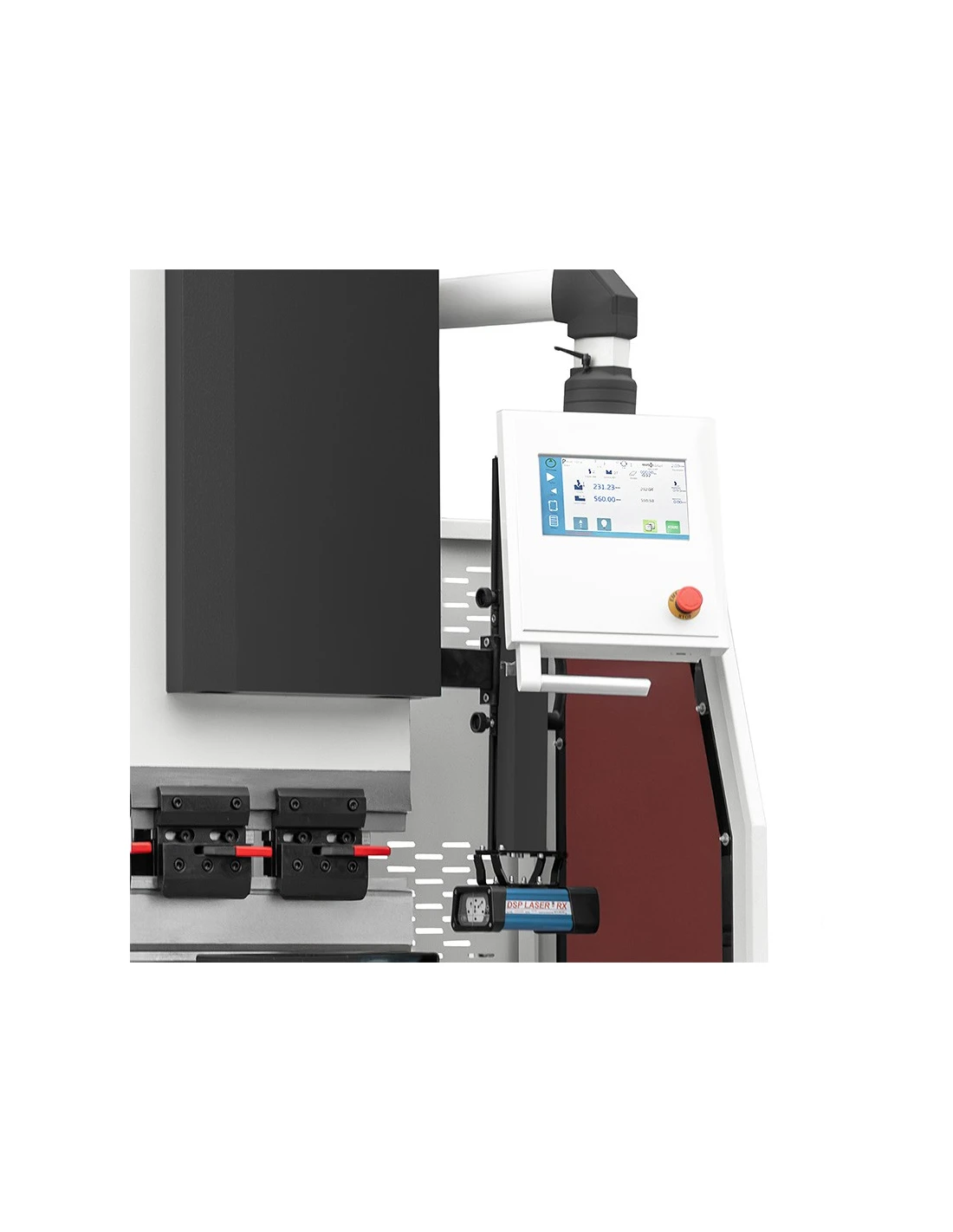

Mobilní ovladač na pohyblivém rameni
2 kusy podpěr

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Pro zajištění bezpečnosti obsluhy jsou ohraňovací lisy vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně zřetelné označení, boční kryty, zadní bezpečnostní brána a snadno dostupné nouzové vypínače.

Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polštině.

Skutečnost, že stroj má prohlášení CE, sama o sobě neznamená, že je bezpečný. Důležité je, jakými bezpečnostními systémy je vybaven.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

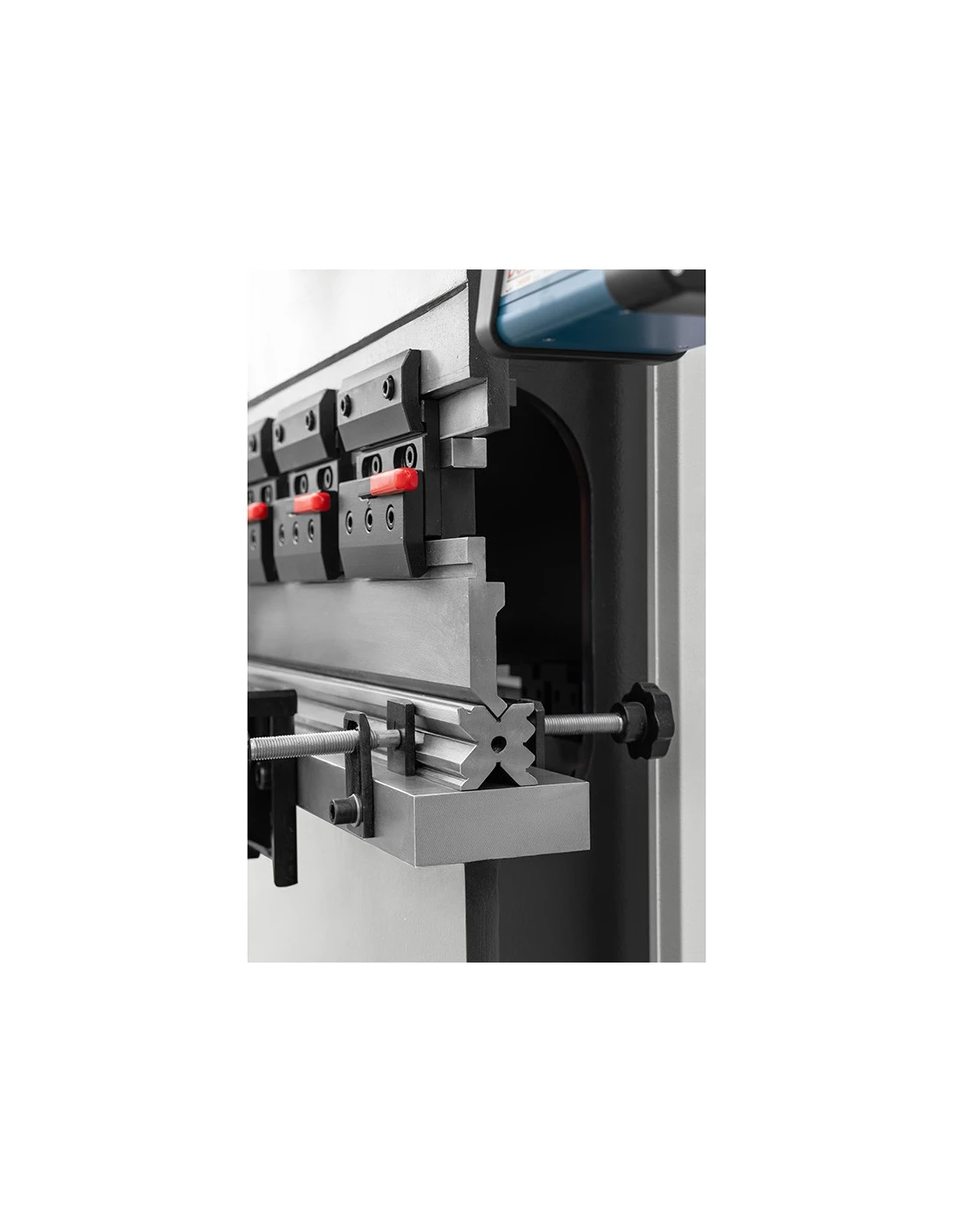

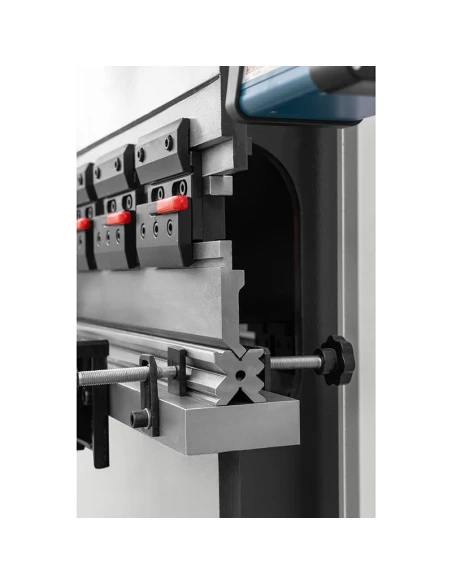

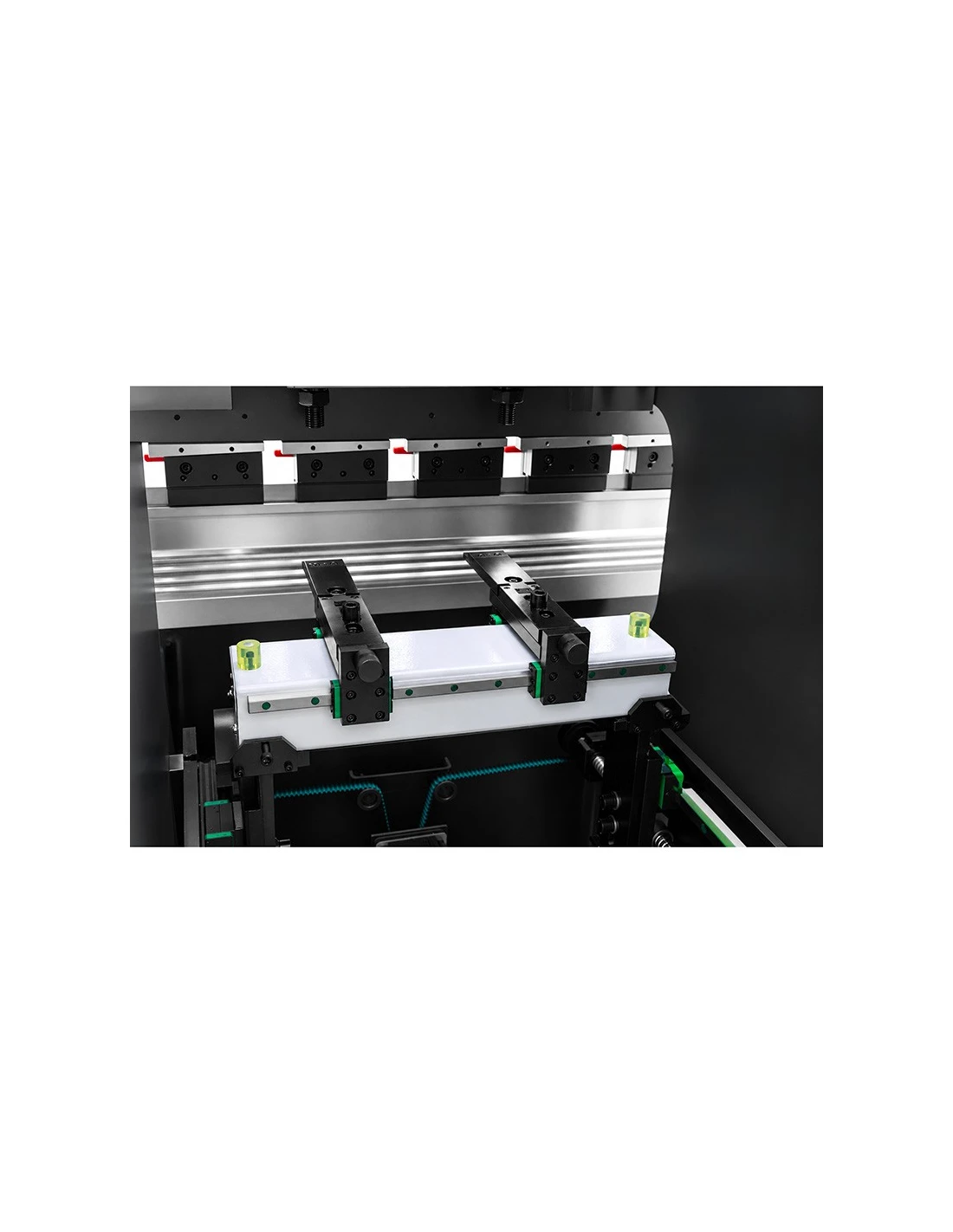

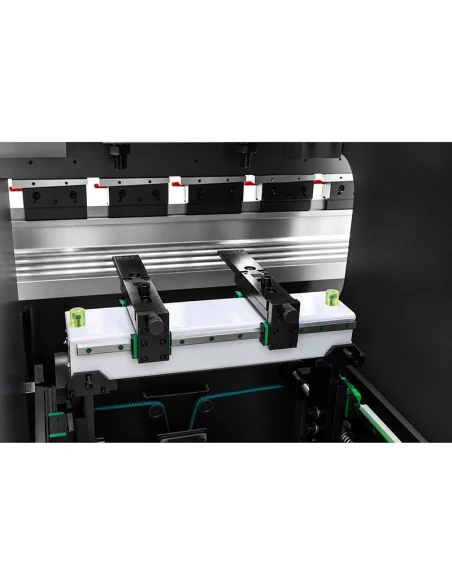

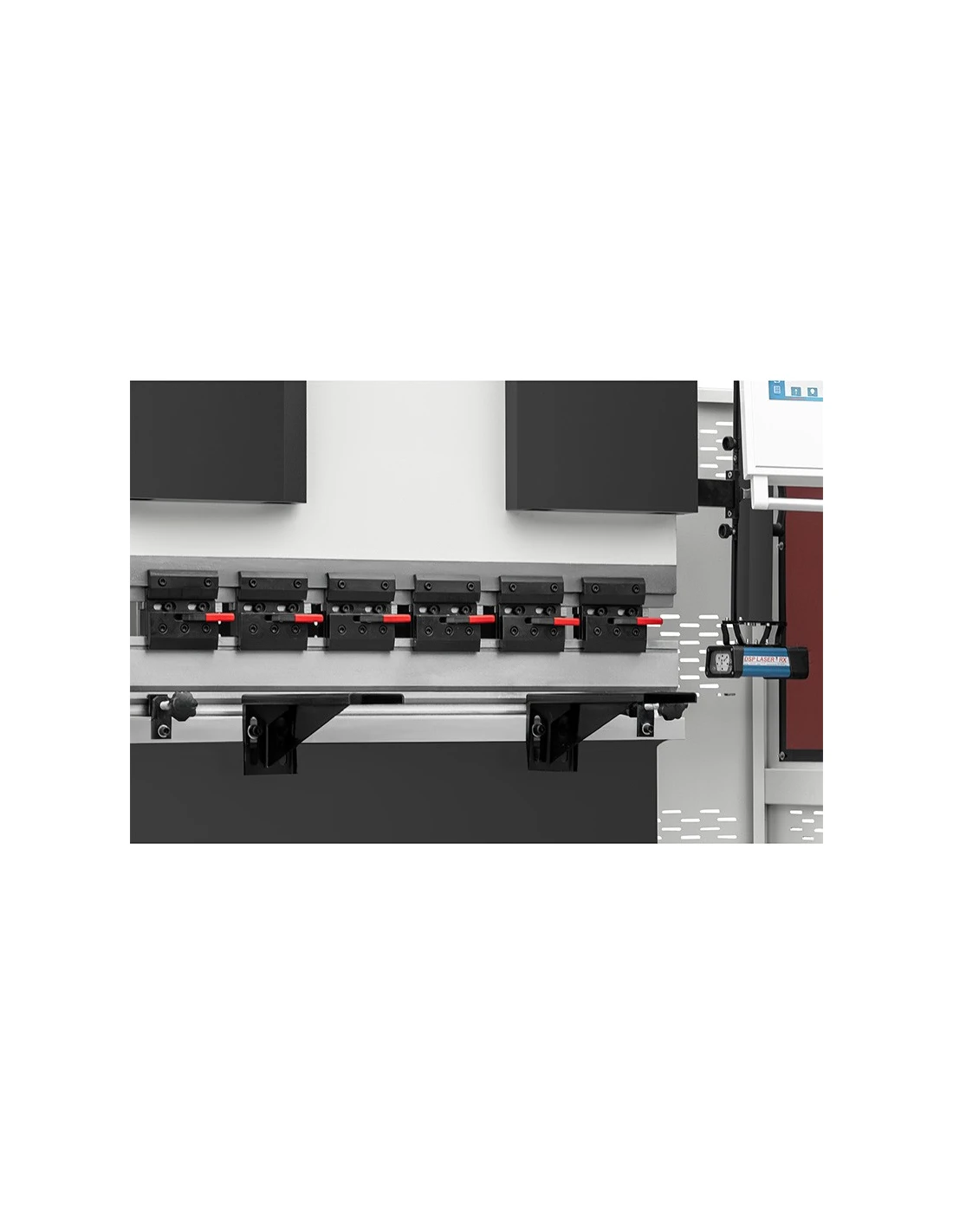

Upínání razníků a matric

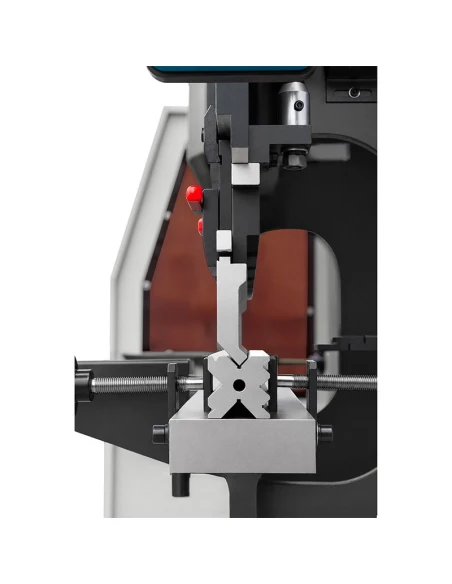

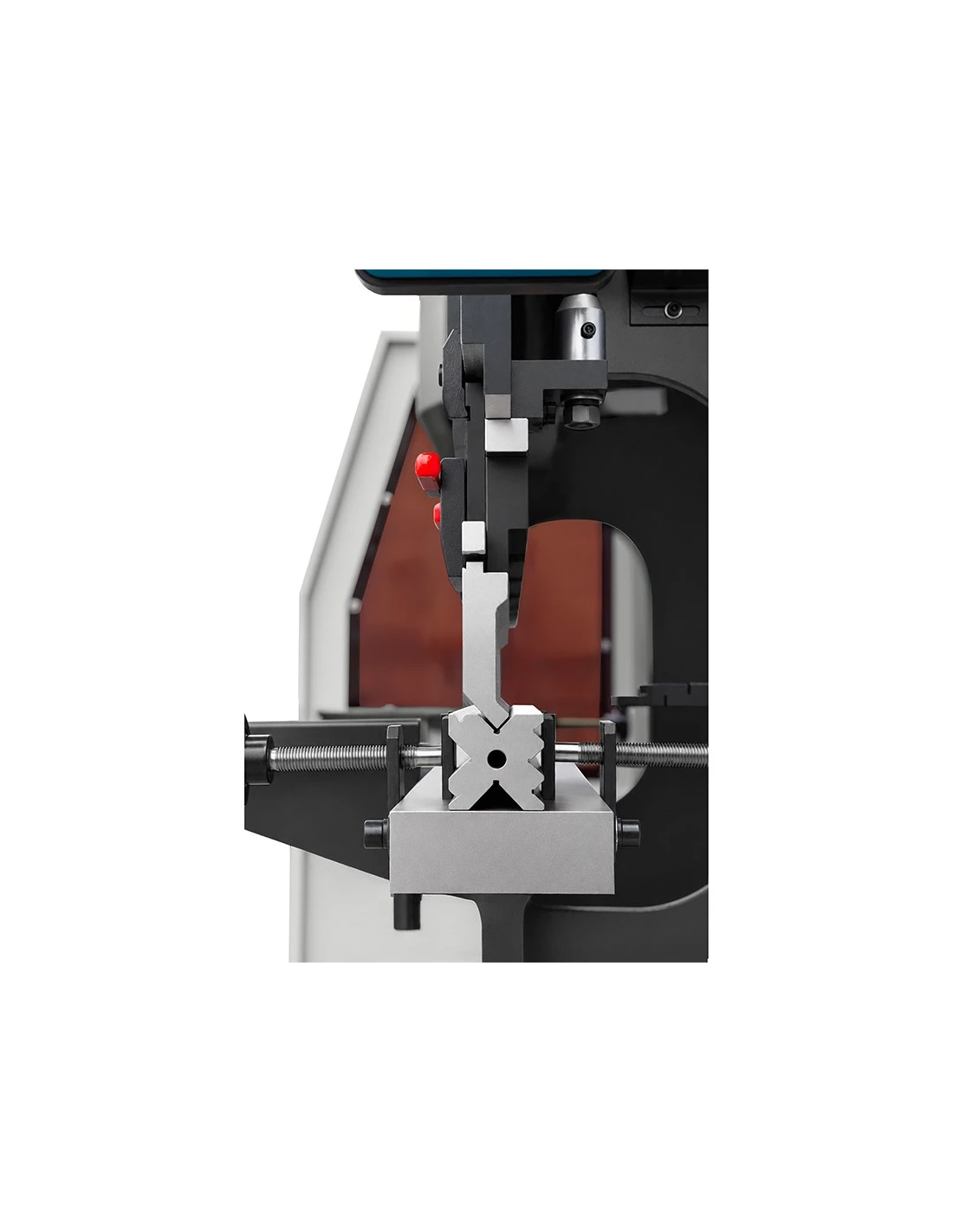

Standardně čtyřstranné matrice a dělené razníky
Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém typu AMADA (evropský), který umožňuje rychlou výměnu nástrojů.
Razníky se nasazují z boční strany stroje a zajišťují pomocí šroubů.
