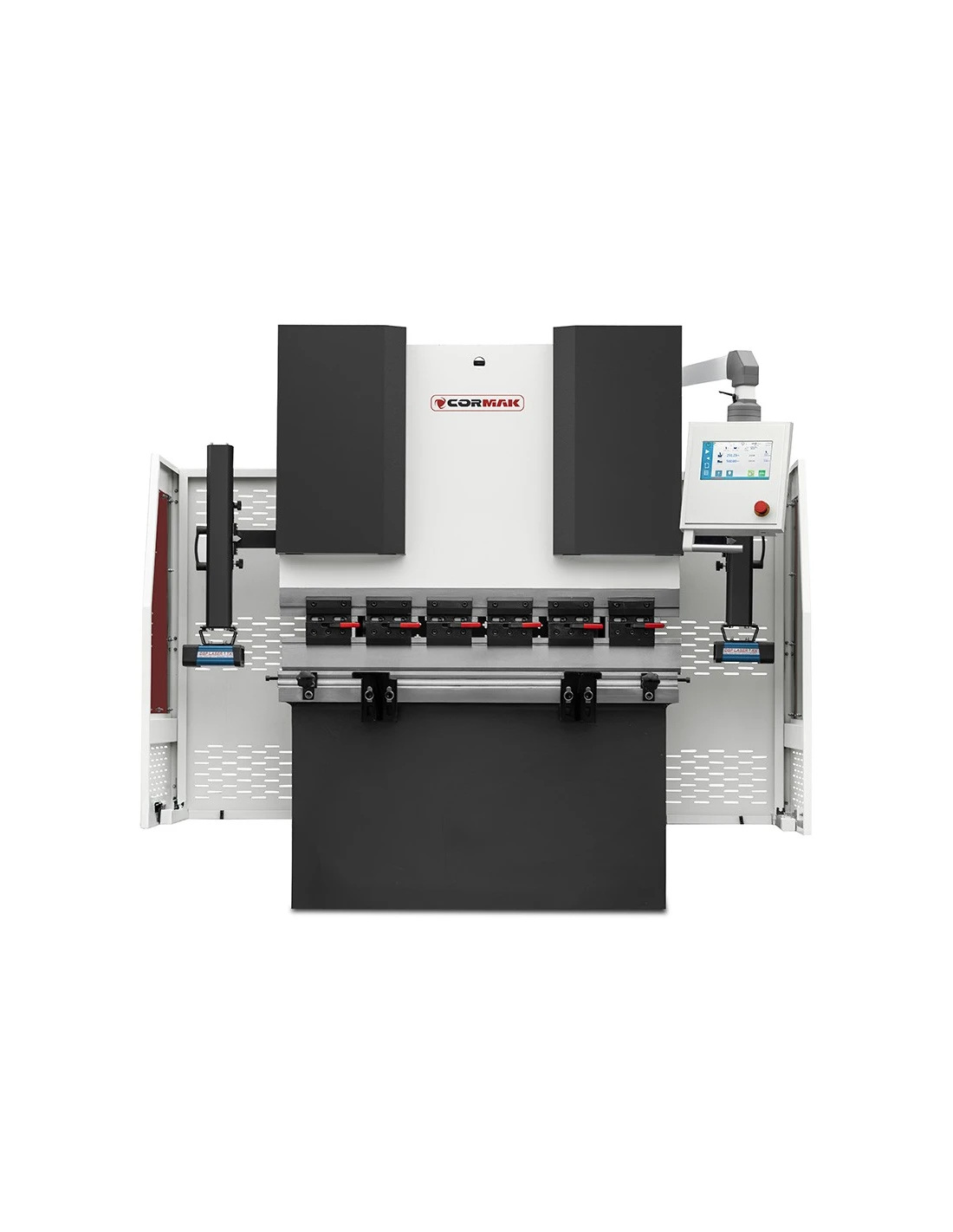

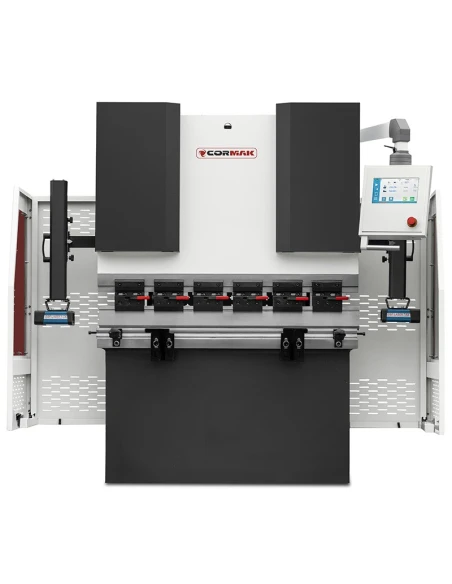

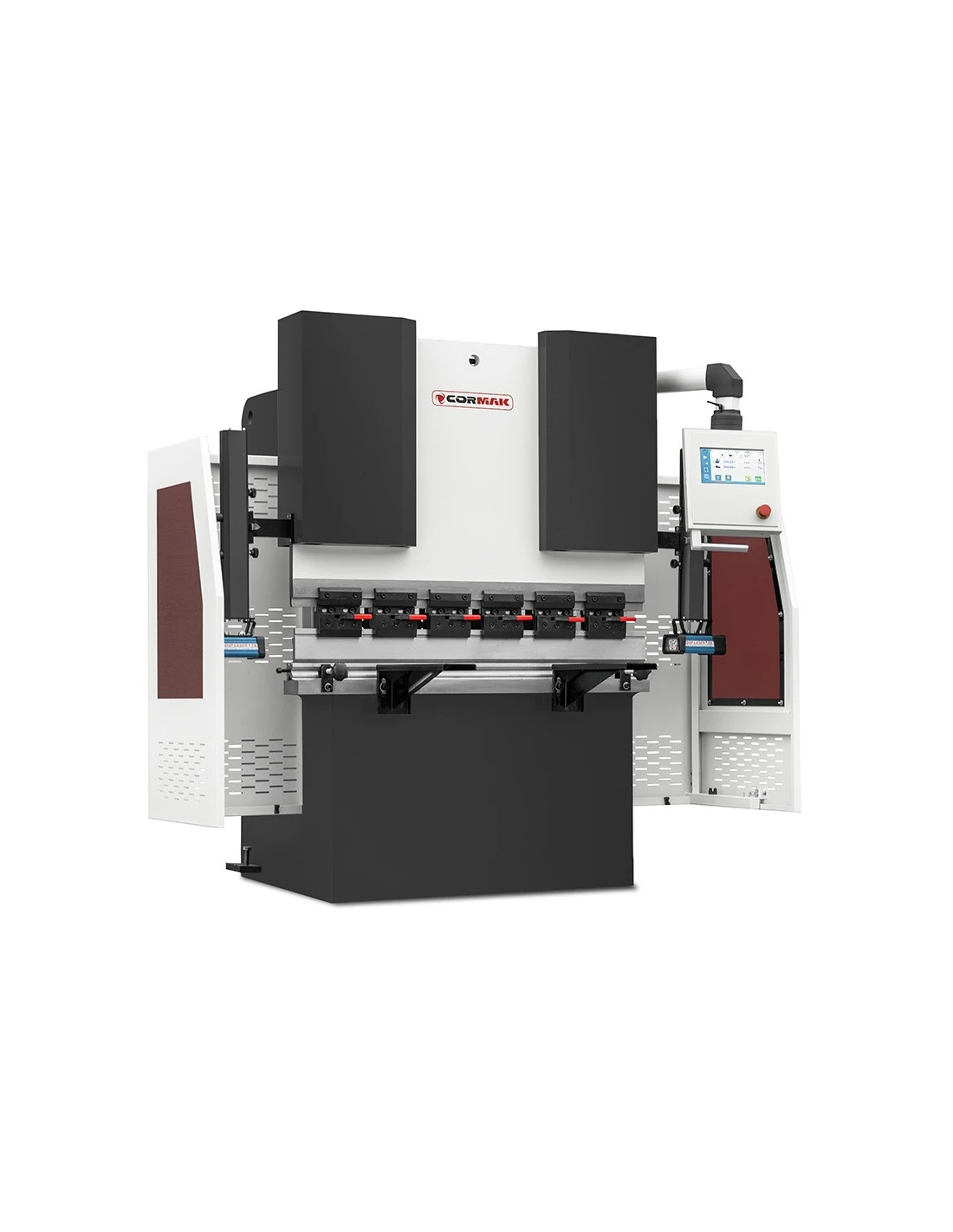

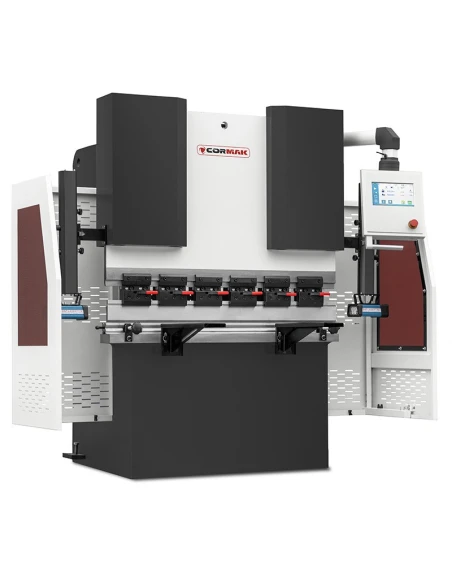

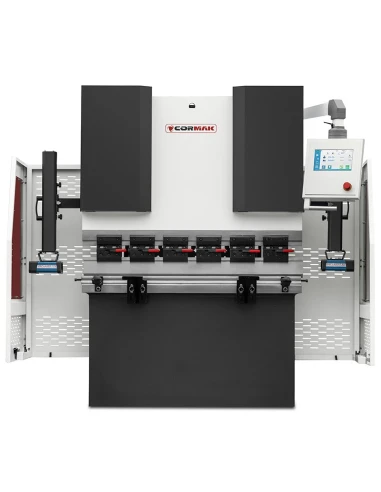

Hydraulický ohraňovací lis CORMAK CNC BASE 80x2500

Hydraulický ohraňovací lis CORMAK CNC BASE 80x2500

Name: Hydraulický ohraňovací lis CORMAK CNC BASE 80x2500
Brand: Cormak
SKU: CK.3540
Price: 460625 CZK
Availability: InStock

Hydraulický ohraňovací lis CORMAK CNC BASE 80x2500 s nominálním tlakem 800kN a maximální délkou ohýbaného plechu 2500mm je určen k přesnému ohýbání a tváření plechů. Řídicí systém CR-41 CNC s 10palcovou dotykovou obrazovkou ovládá osu X servopohonem a osu Y automaticky, zatímco osa R se nastavuje ručně; lis dále nabízí výkon motoru 7,5 kW, hydrauliku Bosh Rexroth, rychloupínání AMADA, dělené razníky a čtyřstrannou matrici.

460 625 Kč

S DPH

Potřebujete poradit?

Kontaktujte nás rychle pro více informací o produktu.

💬 WhatsApp ✉ Poslat e-mail Chcete, abychom vám zavolali? ☎ Zavolat nyní

Popis

Hydraulický ohraňovací lis CORMAK CNC BASE 80x2500

Hlavní vlastnosti

Přední podpěry: 2 kusy zajišťující stabilitu během ohýbání

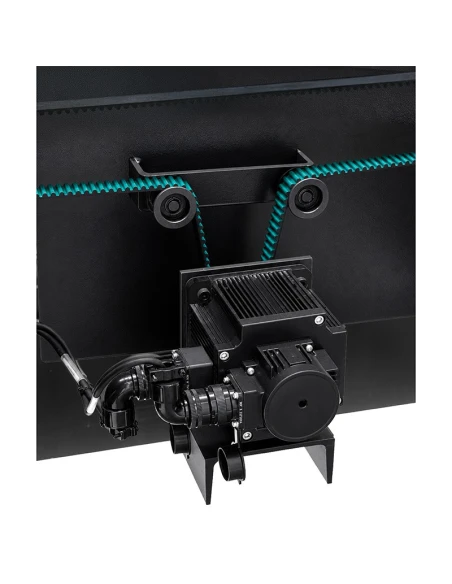

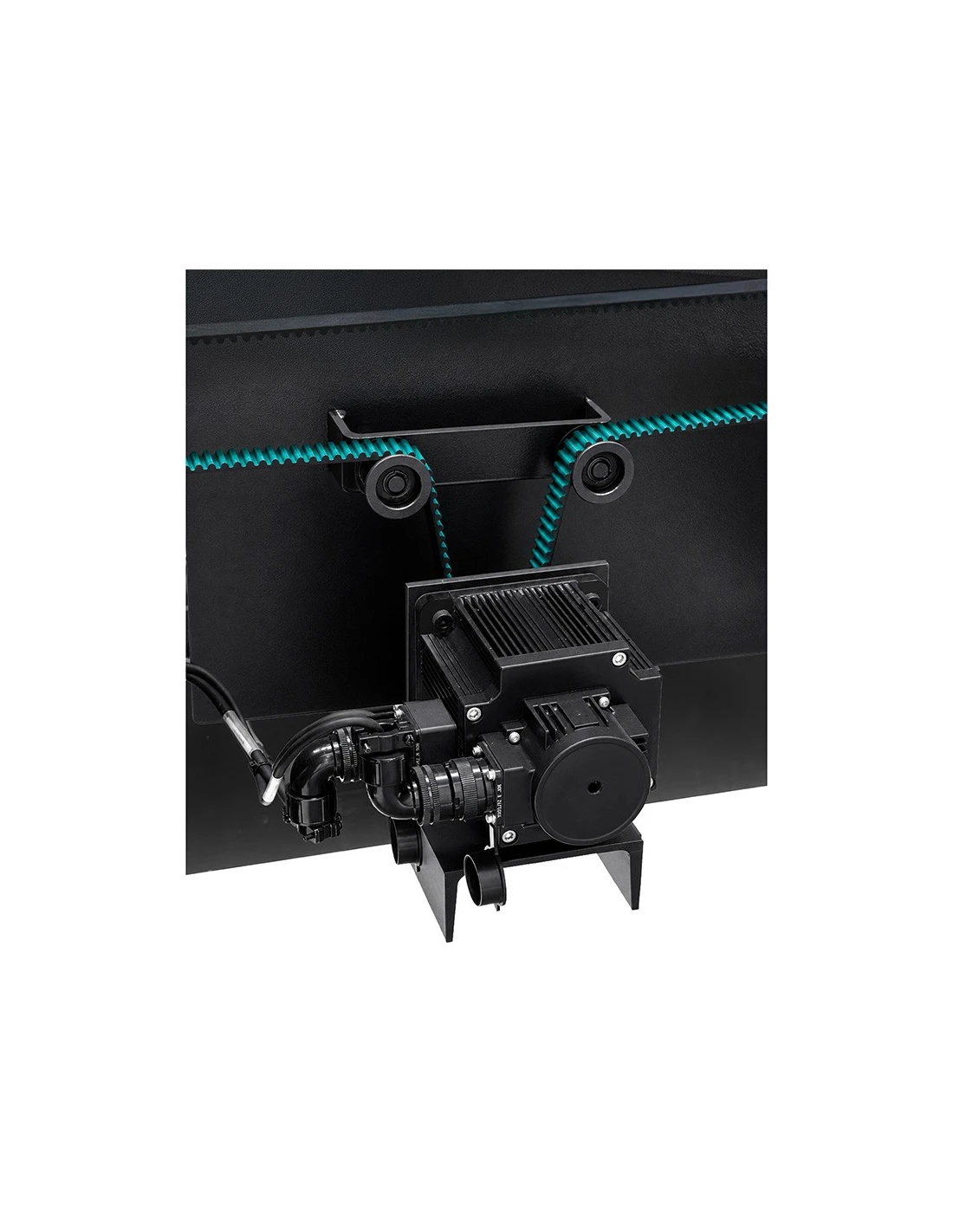

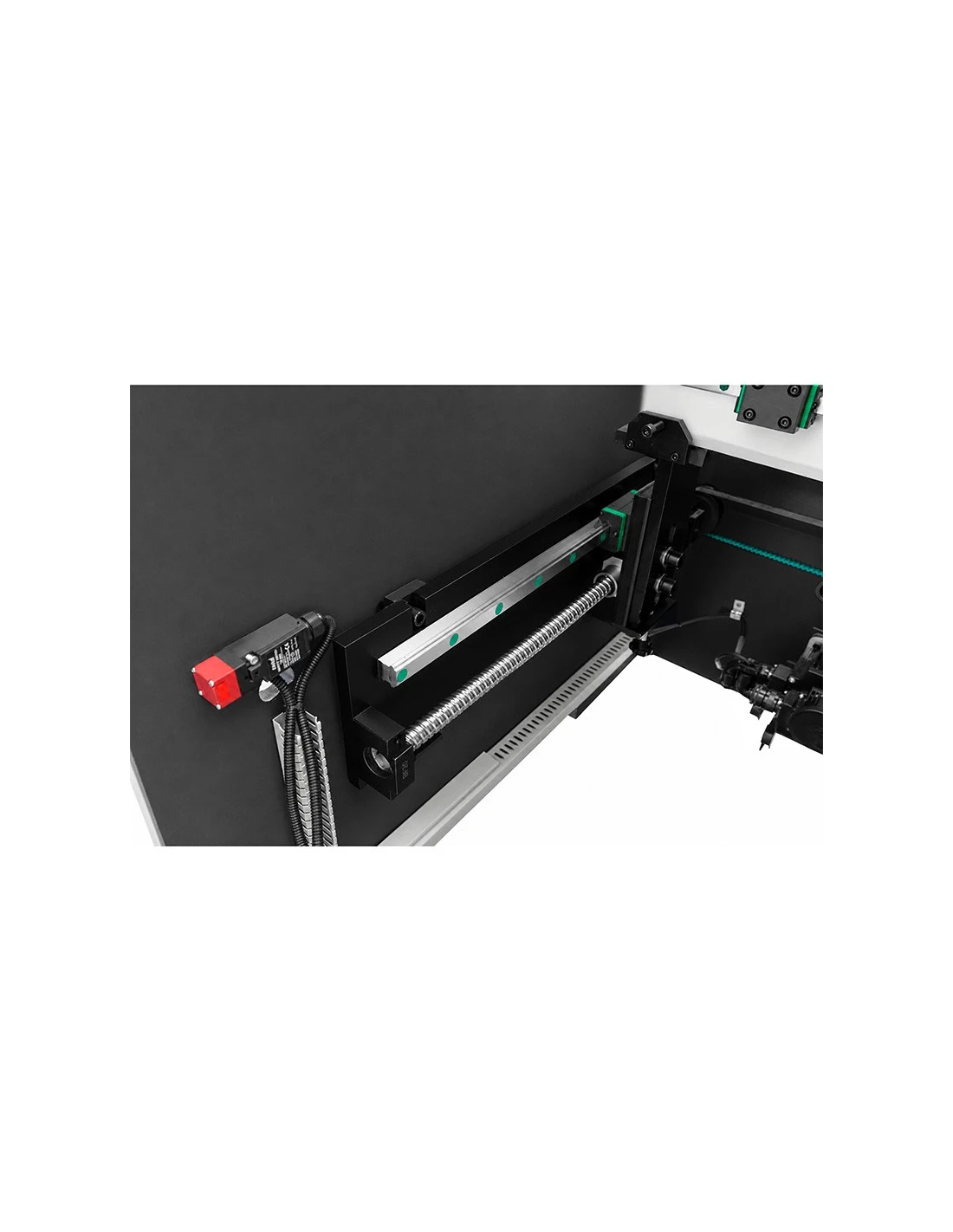

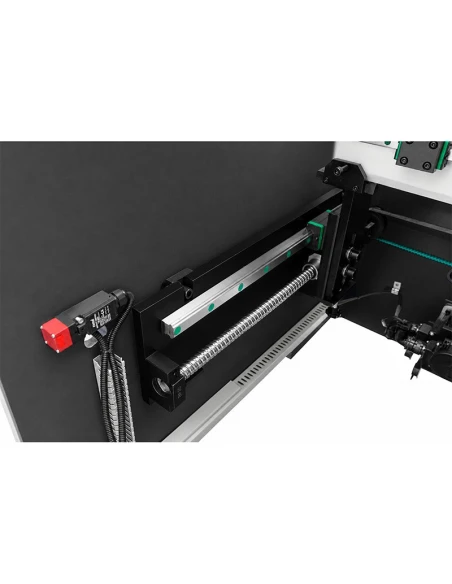

Nastavení zadního dorazu (osa X): automatické
Nastavení beranu (osa Y): automatické
strong">Nastavení výšky polohy dorazových prstů (osa R): ruční

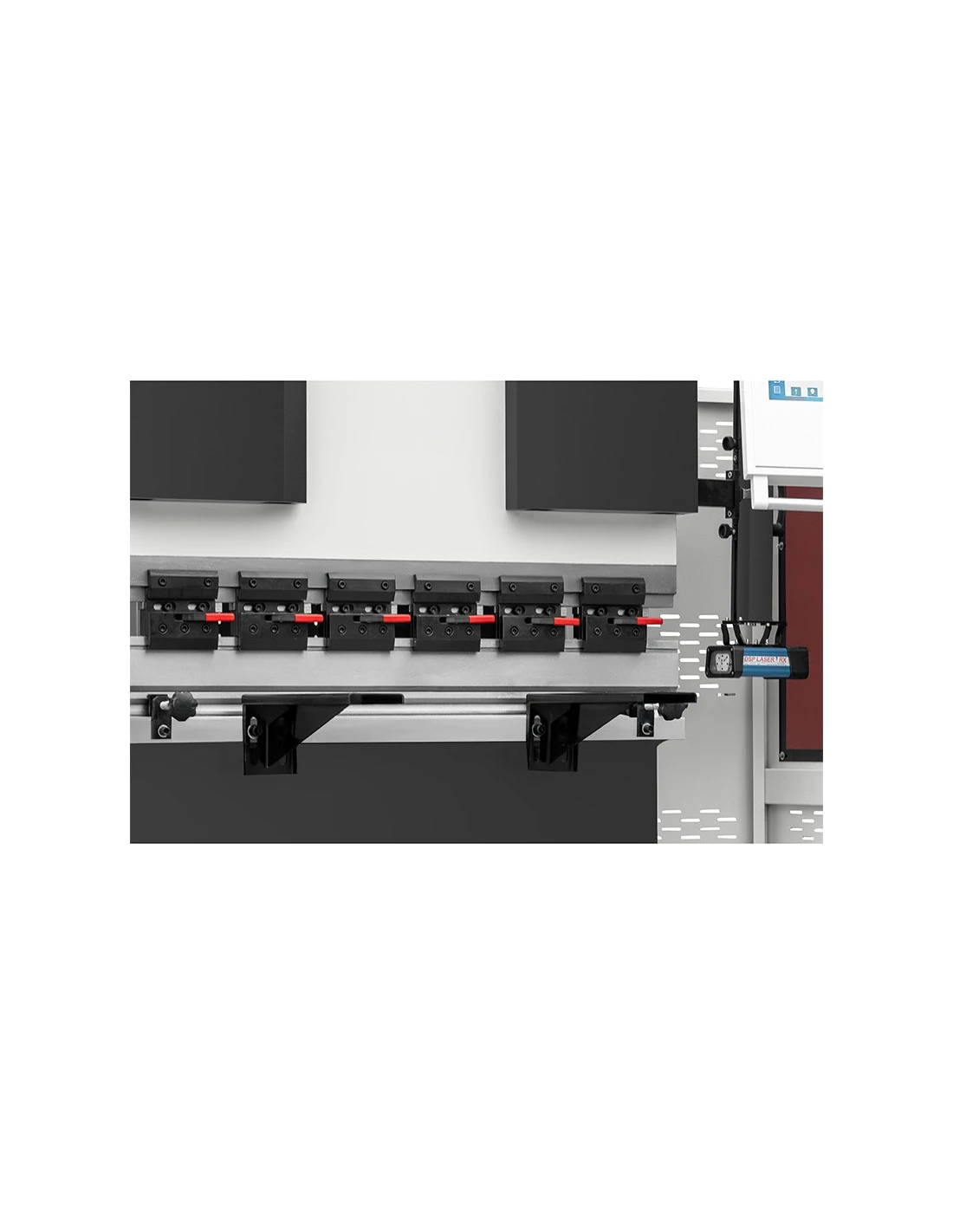

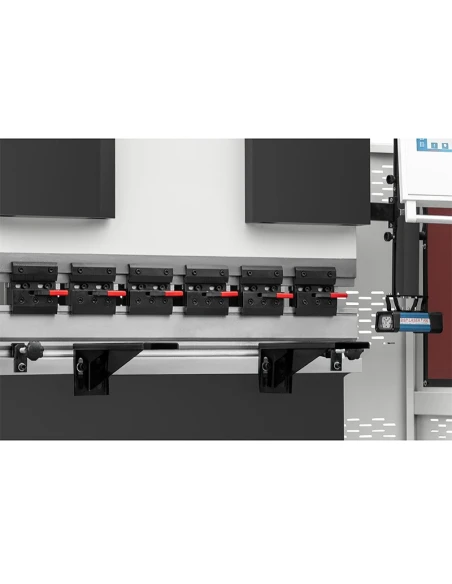

Upínání razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů
Dělené razníky
Čtyřstranná matrice umožňující ohýbání plechů různých tlouštěk

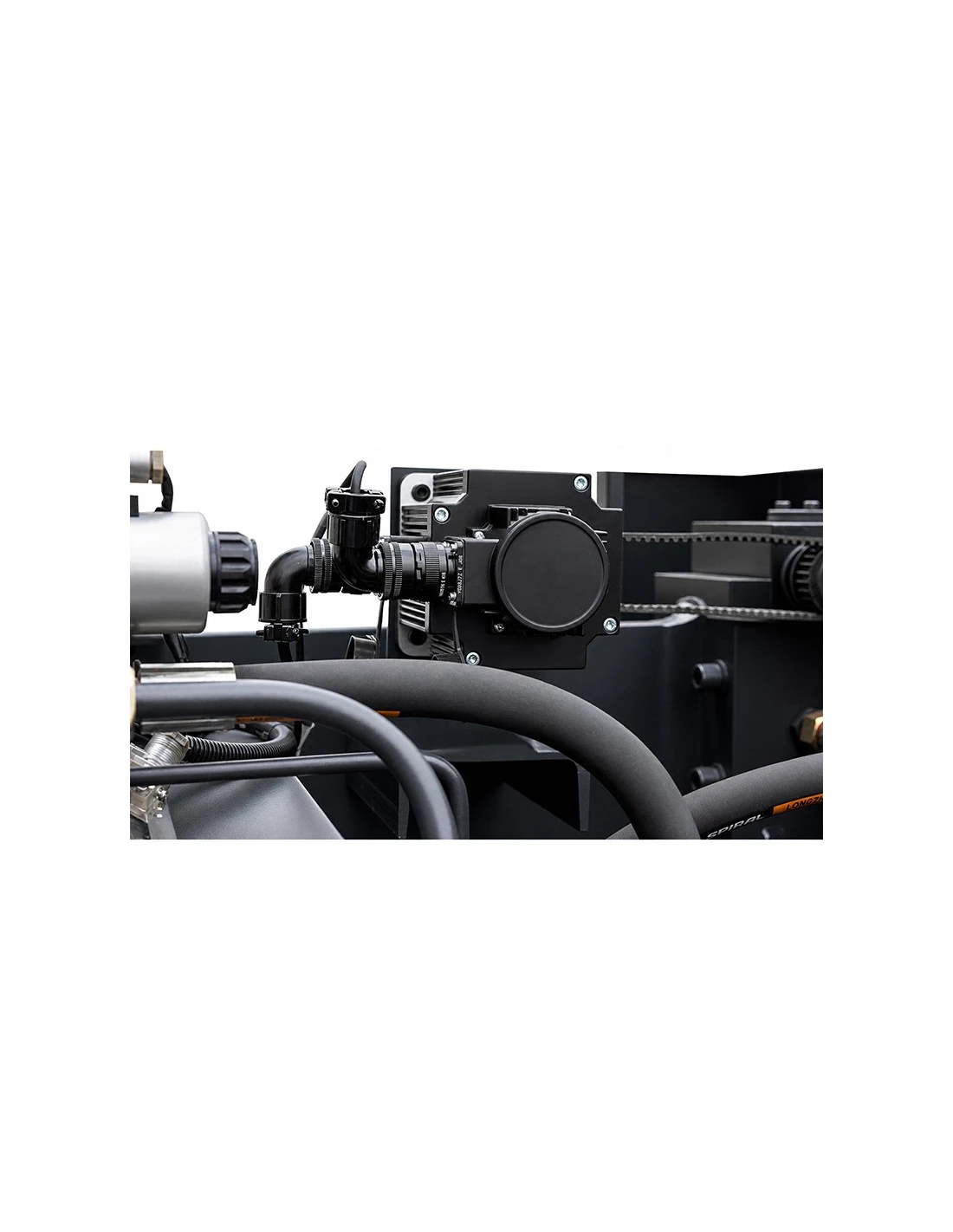

Hydraulika Bosh Rexroth
Vysoce kvalitní elektromotor

Technické parametry

	BASE 80x2500
Řídicí systém	CR-41
Osa X	Servo
Osa R	Ruční nastavení
Jmenovitá lisovací síla	800kN
Maximální délka ohýbaného plechu	2500mm
Hloubka vybrání v nosnících (hrdlo)	250mm
Maximální zdvih pohyblivého nosníku	100m
Maximální výška otevření	360mm
Vzdálenost mezi nosníky	2000mm
Výkon motoru	7,5 kW
Délka	1750mm
Šířka	2180mm
Výška	3350mm
Hmotnost	4300kg

Řízení a funkce

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

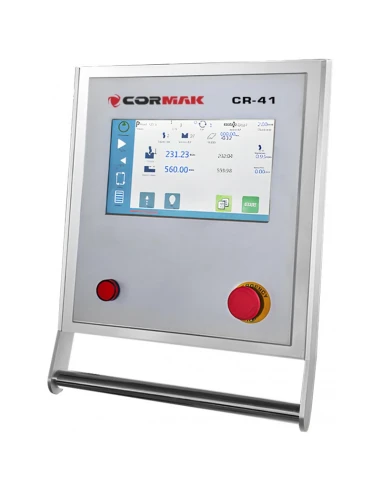

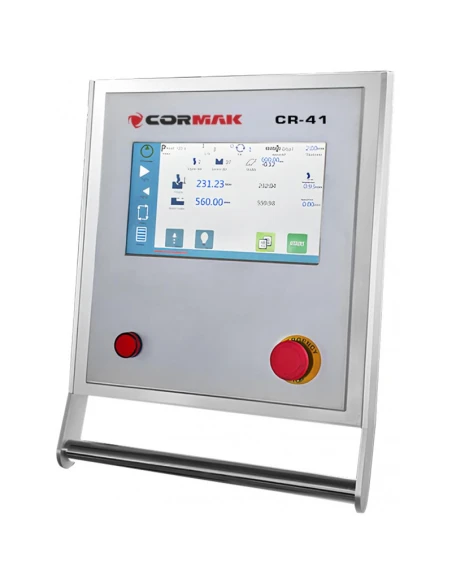

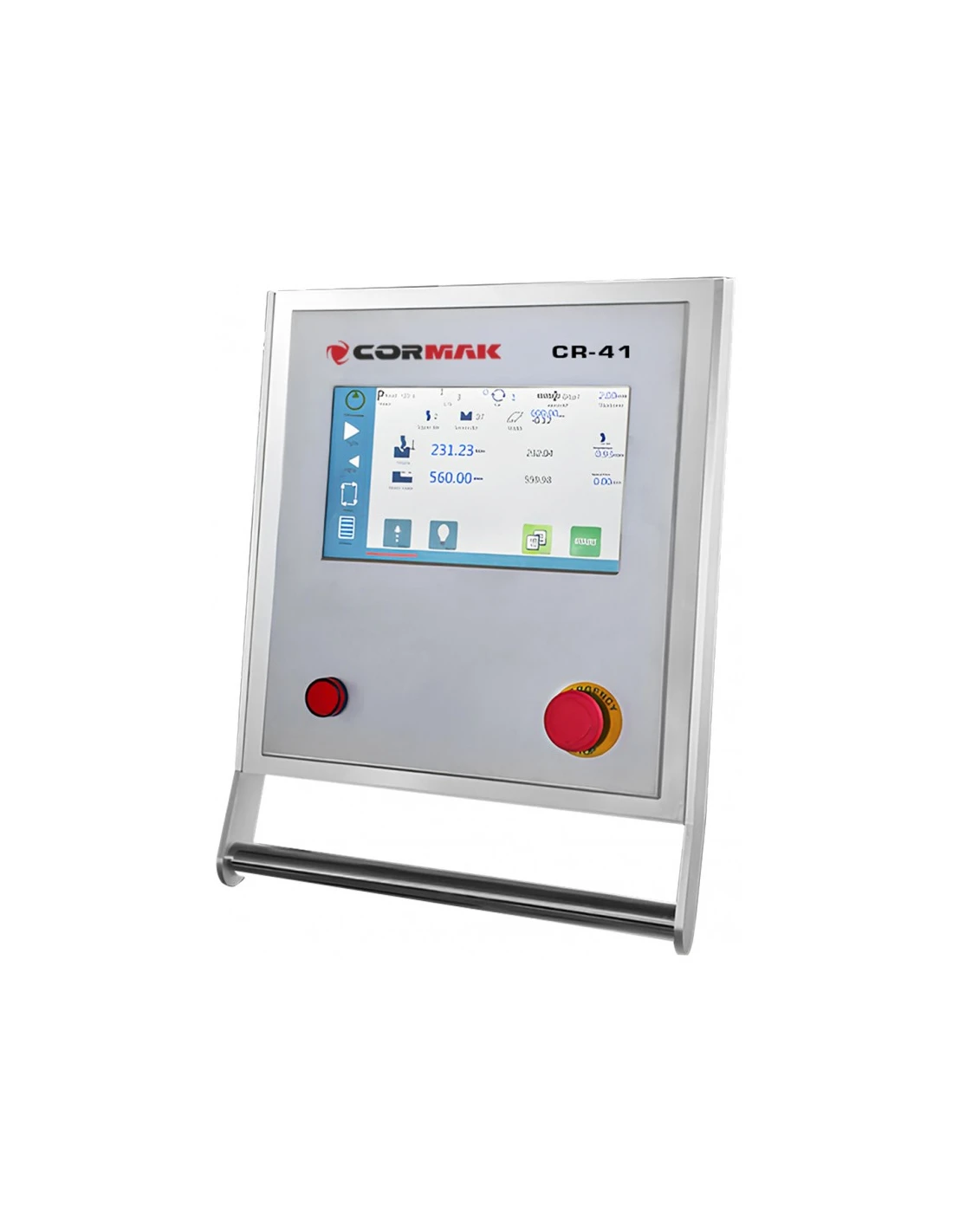

CR-41 CNC

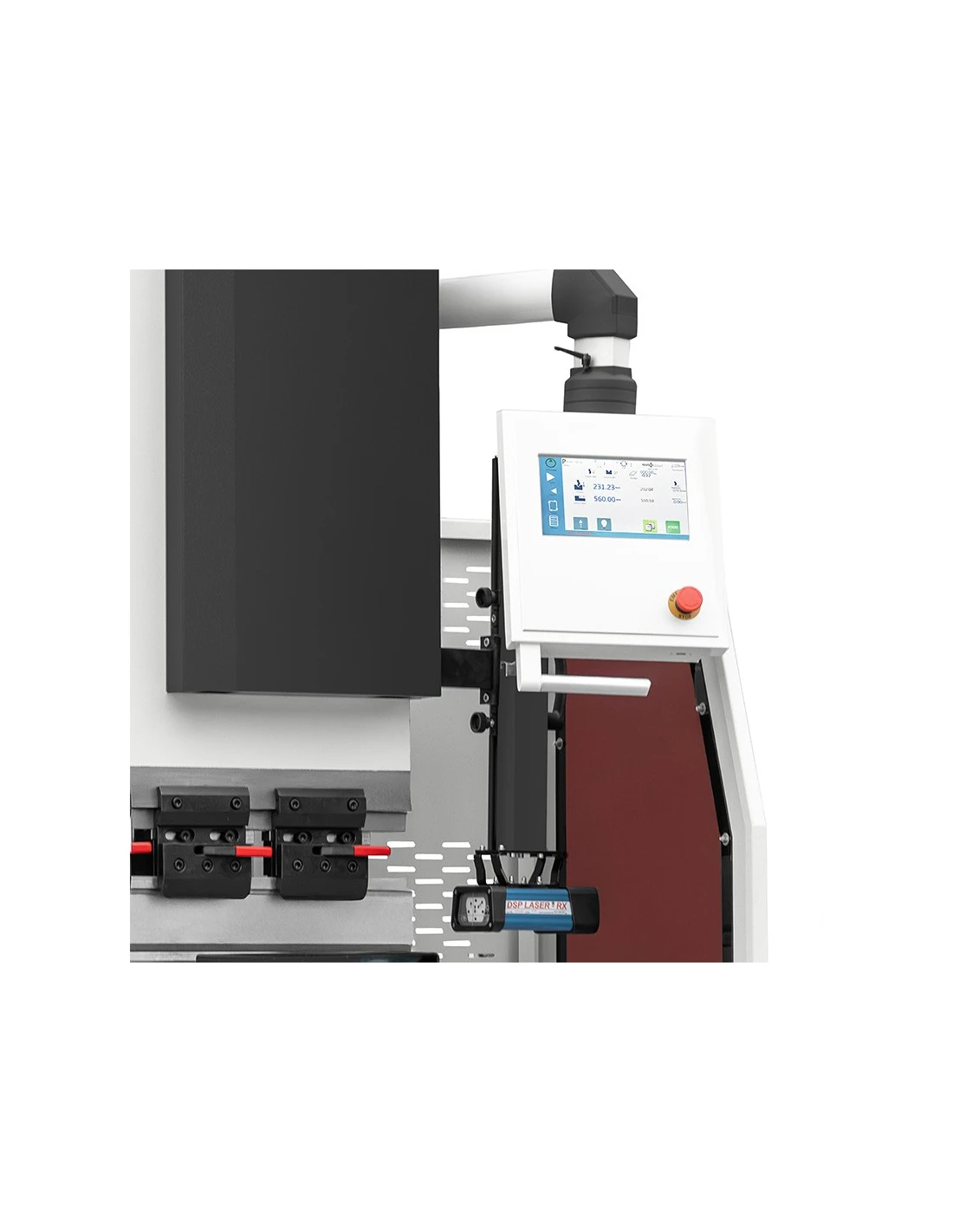

Vybaveno 10palcovou dotykovou obrazovkou umístěnou na pohyblivém rameni, která umožňuje pohodlnou obsluhu v celém pracovním prostoru stroje.
Programovatelnost: možnost uložit až 2000 programů s 30 kroky v každém z nich, což umožňuje flexibilní přizpůsobení různým úlohám
Ergonomická obsluha: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zahájení práce

Stroj spojuje pokročilou technologii s jednoduchou obsluhou, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečnost používání.

Bezpečnost

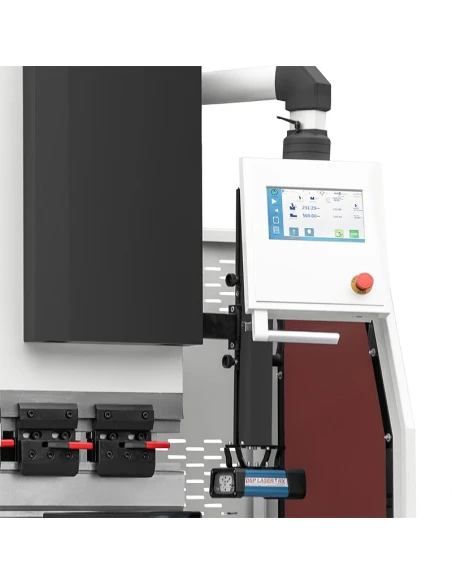

Laserový bezpečnostní systém

Volitelně je k dispozici špičkový laserový bezpečnostní systém, který chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

1. Způsob ochrany obsluhy

S laserem

Používá se laserová ochranná clona.
Laser vytváří „bariéru“ přímo u zóny ohýbání. Pokud se ruka dostane do oblasti paprsku, stroj okamžitě zastaví pohyb beranu.
Chrání obsluhu bez snížení produktivity.

Bez laseru

K zastavení lisu dojde až tehdy, když někdo naruší ochrannou zónu ve větší vzdálenosti od nástroje.
Používají se tradičnější bezpečnostní prvky:
bezpečnostní světelné závory umístěné dále od nástroje
dvouruční ovládání
mechanická zařízení

2. Bezpečná vzdálenost a rychlost práce

S laserem

Minimální bezpečná vzdálenost umožňuje obsluze pracovat blíže k nástrojům.
Stroj může pracovat rychleji, protože systém sleduje nástroj v reálném čase.
Největší výhoda: maximální výkon a bezpečnost

Bez laseru

Větší bezpečná vzdálenost znamená pomalejší práci.
Beran musí začít zpomalovat dříve.
Mezi jednotlivými ohýbacími cykly vznikají větší časové ztráty.

3. Přesnost detekce

S laserem

Laser dokáže detekovat prst nebo i drobný předmět přímo u zóny ohýbání.
Systém pracuje jeden milimetr od matrice.

Bez laseru

Světelné závory detekují pohyb až ve stanovené zóně, obvykle 100–200 mm od nástroje.
Ochrana je méně přesná.

4. Komfort obsluhy

S laserem

Obsluha může přirozeně pracovat u nástroje.
Nemusí držet ruce ve velké vzdálenosti.
Velmi pohodlné řešení pro kusovou výrobu a krátké série.

Bez laseru

Obsluha musí pracovat s většími omezeními.
Vyžaduje více úkonů, například časté používání dvou spouštěcích tlačítek.

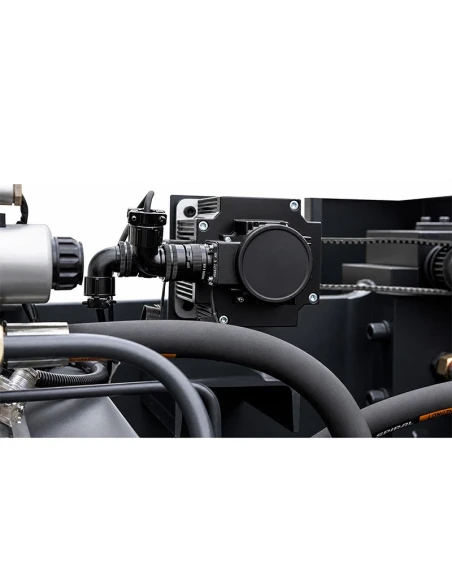

Na bezpečnosti nešetříme. Stroj je vybaven špičkovým hydraulickým čerpadlem BOSH REXROTH a hydraulickými přípojkami a bezpečnostními ventily navrženými v Polsku.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Pozor na nevyhovující bezpečnostní prvky, jako jsou brány nebo světelné závory, které nejsou v souladu s normami CE a vystavují pracovníky riziku poškození zdraví. Za zdraví pracovníka odpovídá zaměstnavatel.

Bezpečnostní kryty v souladu s CE

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Ergonomie a další vybavení

Mobilní ovládací panel na pohyblivém rameni

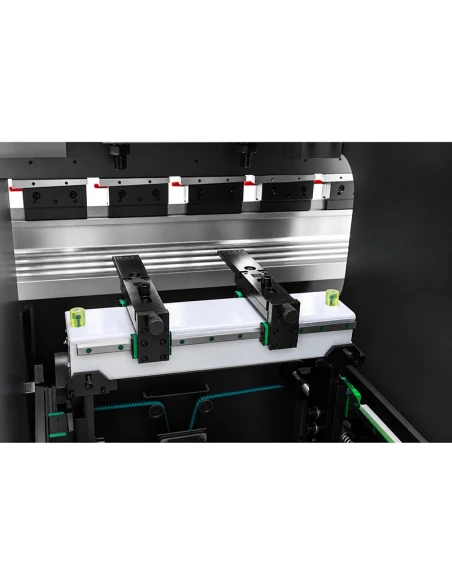

2 kusy podpěr

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Dbáme na bezpečnost uživatelů a jejich pracovních týmů, proto jsou naše ohraňovací lisy vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně zřetelné značení, boční kryty, zadní bezpečnostní brána a snadno dostupná tlačítka nouzového zastavení.

Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polštině.

Samotná skutečnost, že stroj má prohlášení CE, neznamená, že je bezpečný. Důležité je, jakými systémy je vybaven.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Upínání razníků a matric

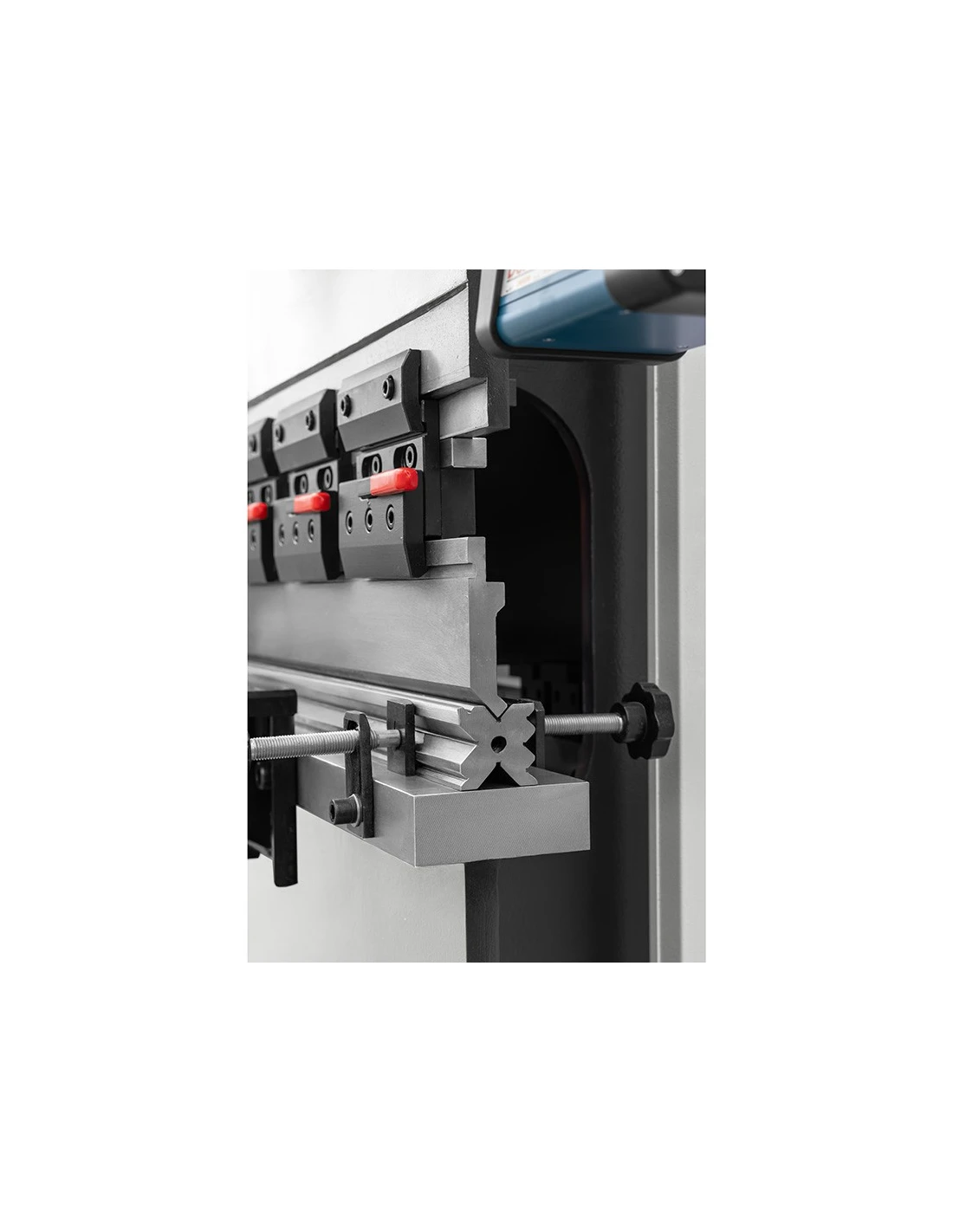

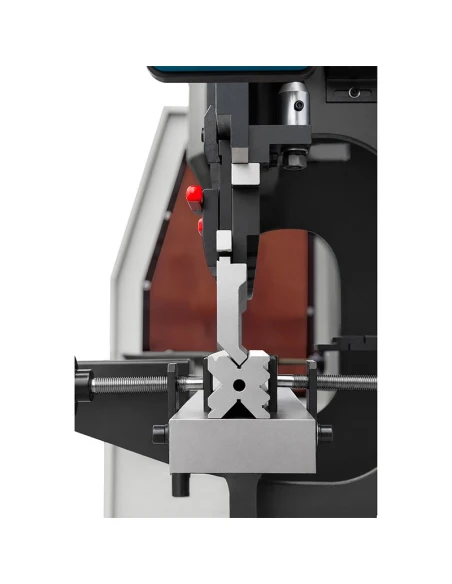

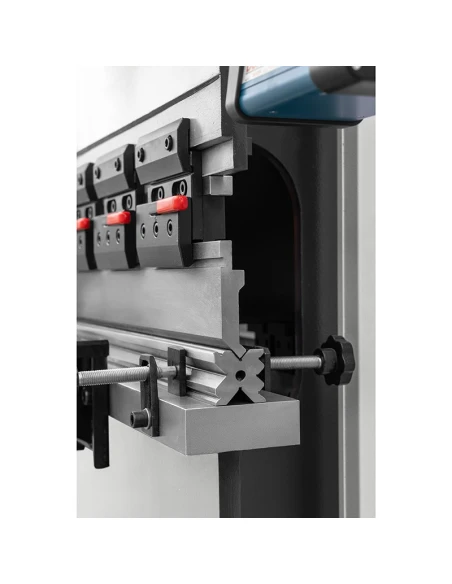

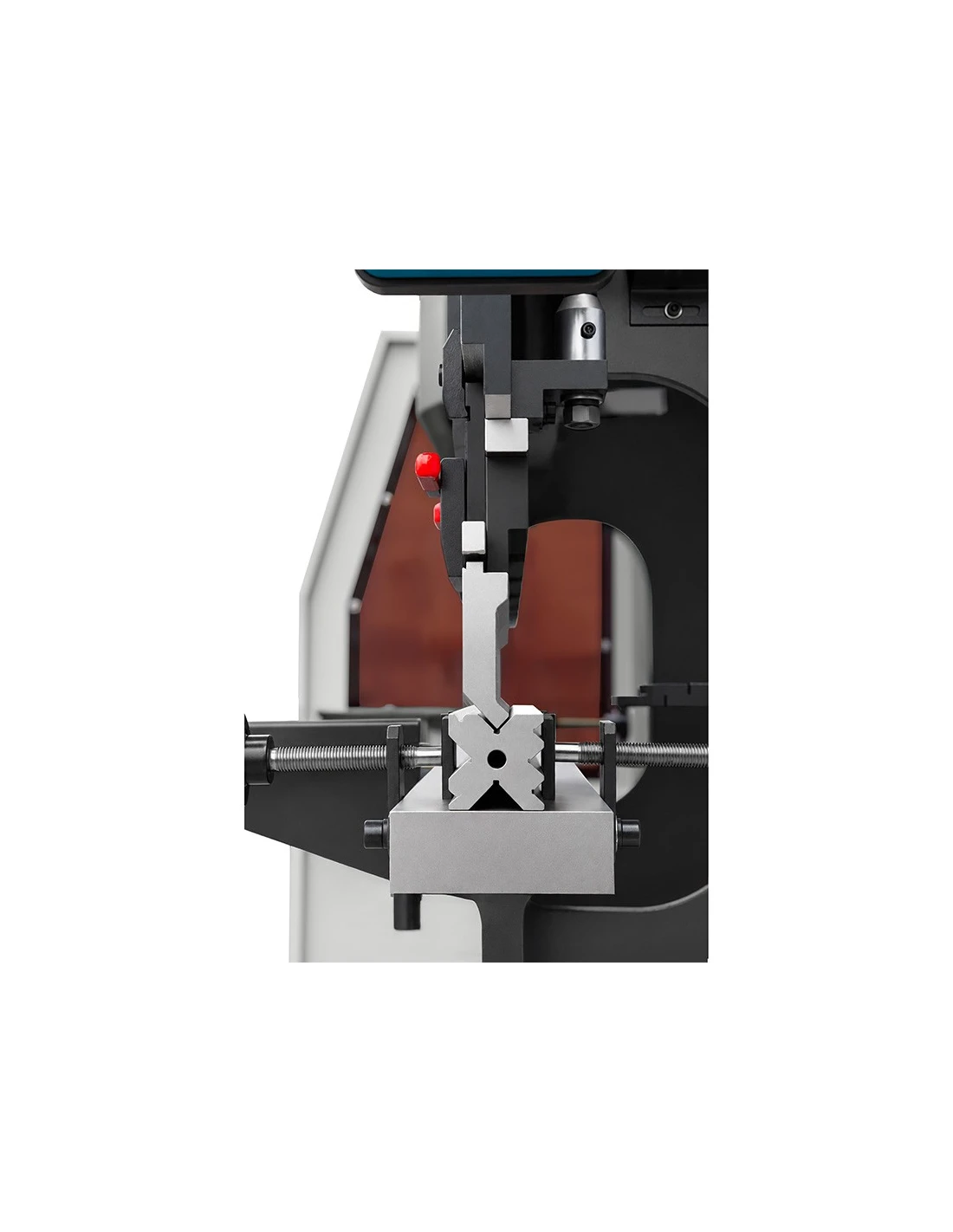

Standardně čtyřstranné matrice a dělené razníky
Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém typu AMADA (evropský), který umožňuje rychlou výměnu nástrojů.
Razníky se nasazují z boku stroje a zajišťují pomocí šroubů.
