Hlavní vlastnosti
- Přední podpěry: 2 kusy zajišťující stabilitu během ohýbání

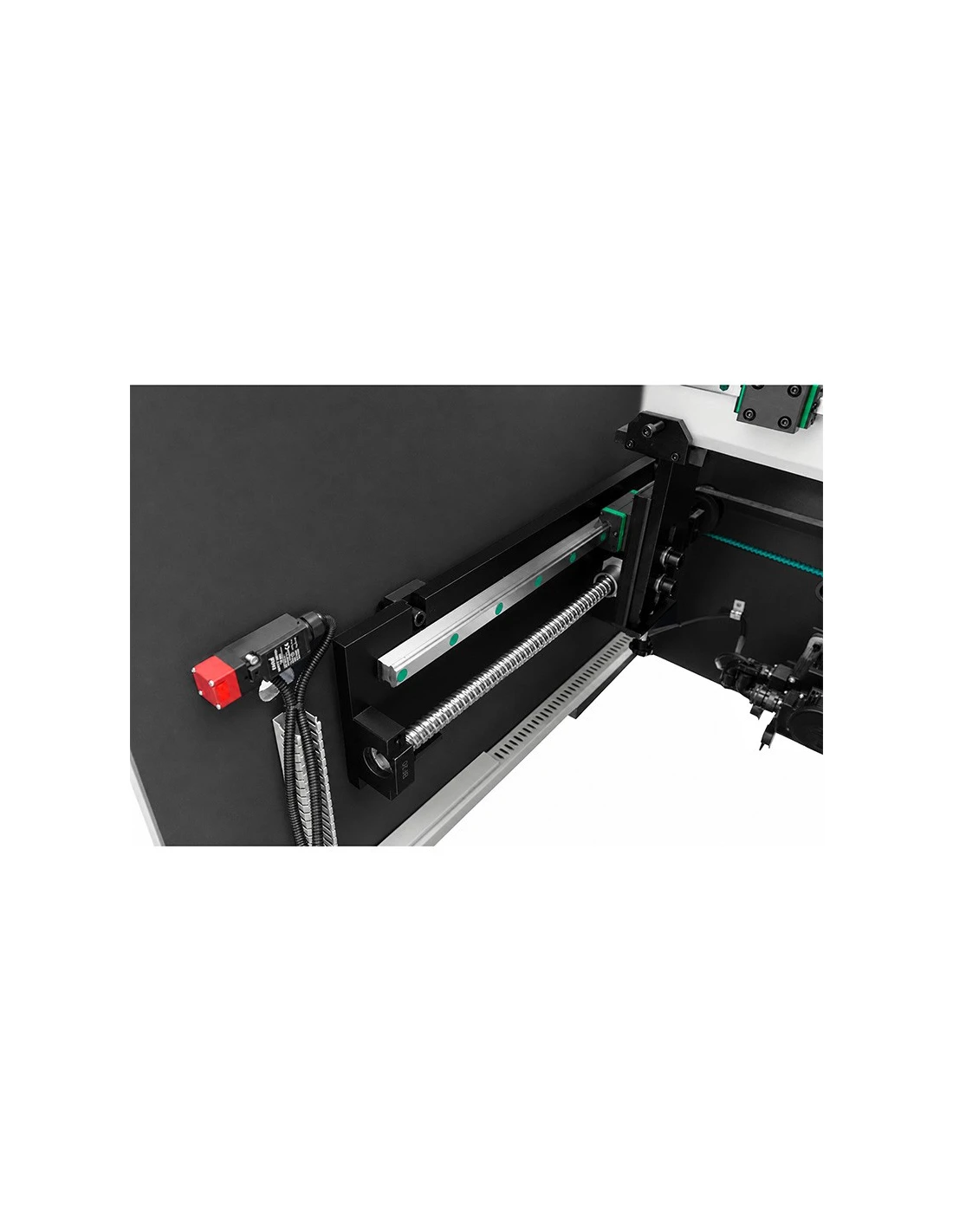

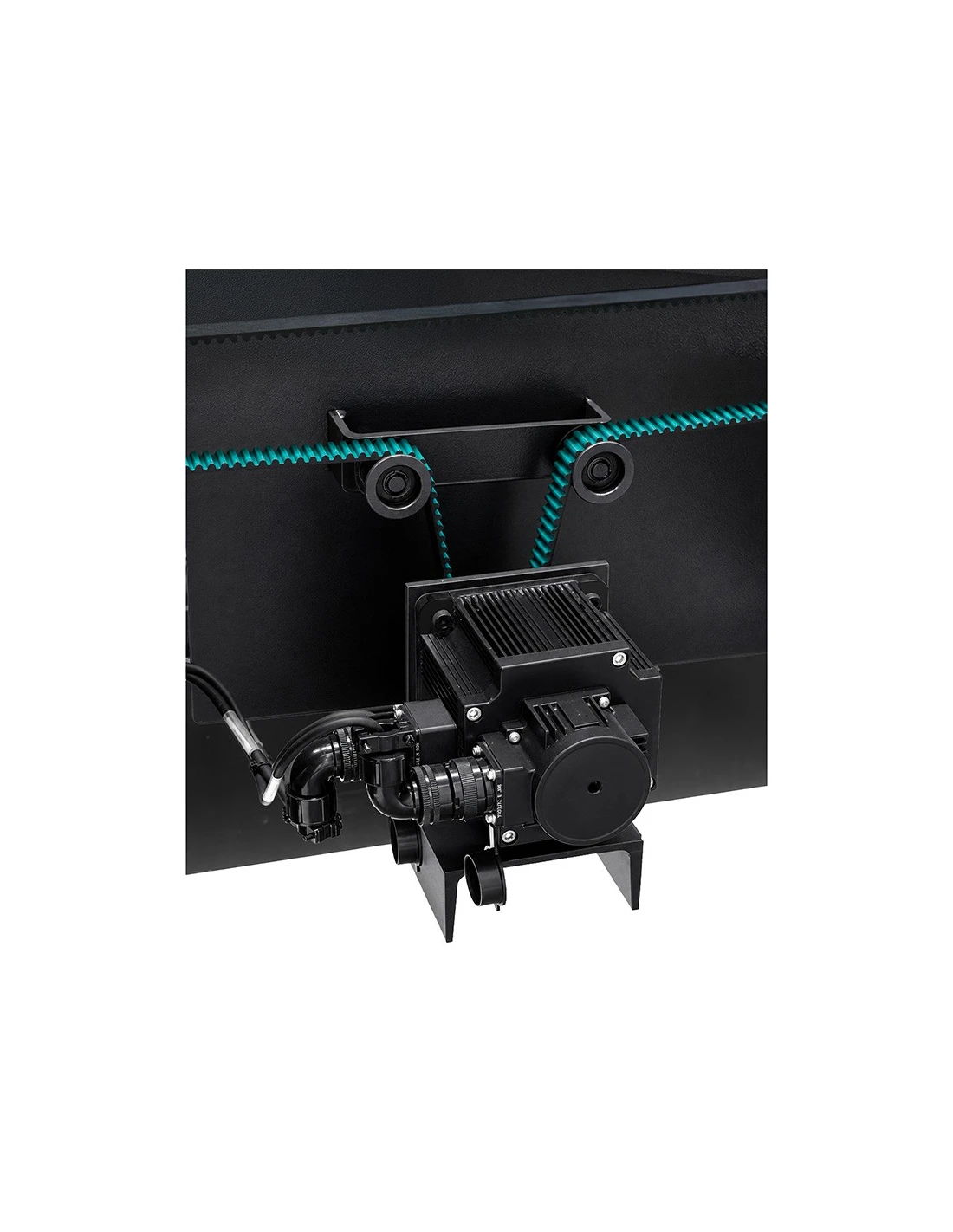

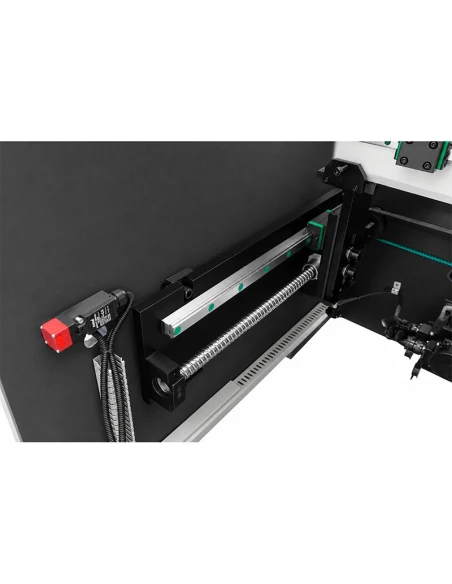

- Nastavení zadního dorazu (osa X): automatické
- Nastavení beranu (osa Y): automatické
- strong">Nastavení výšky prstů dorazu (osa R): ruční

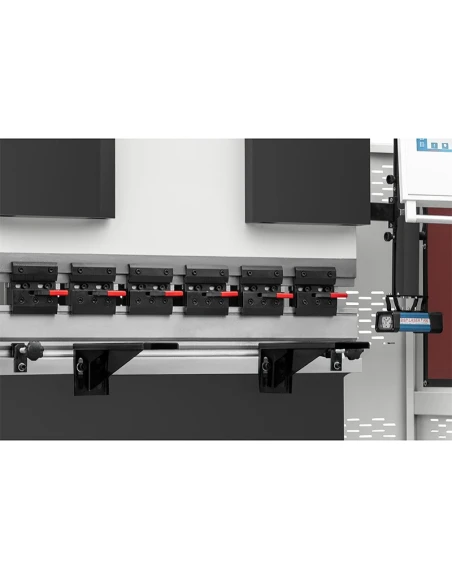

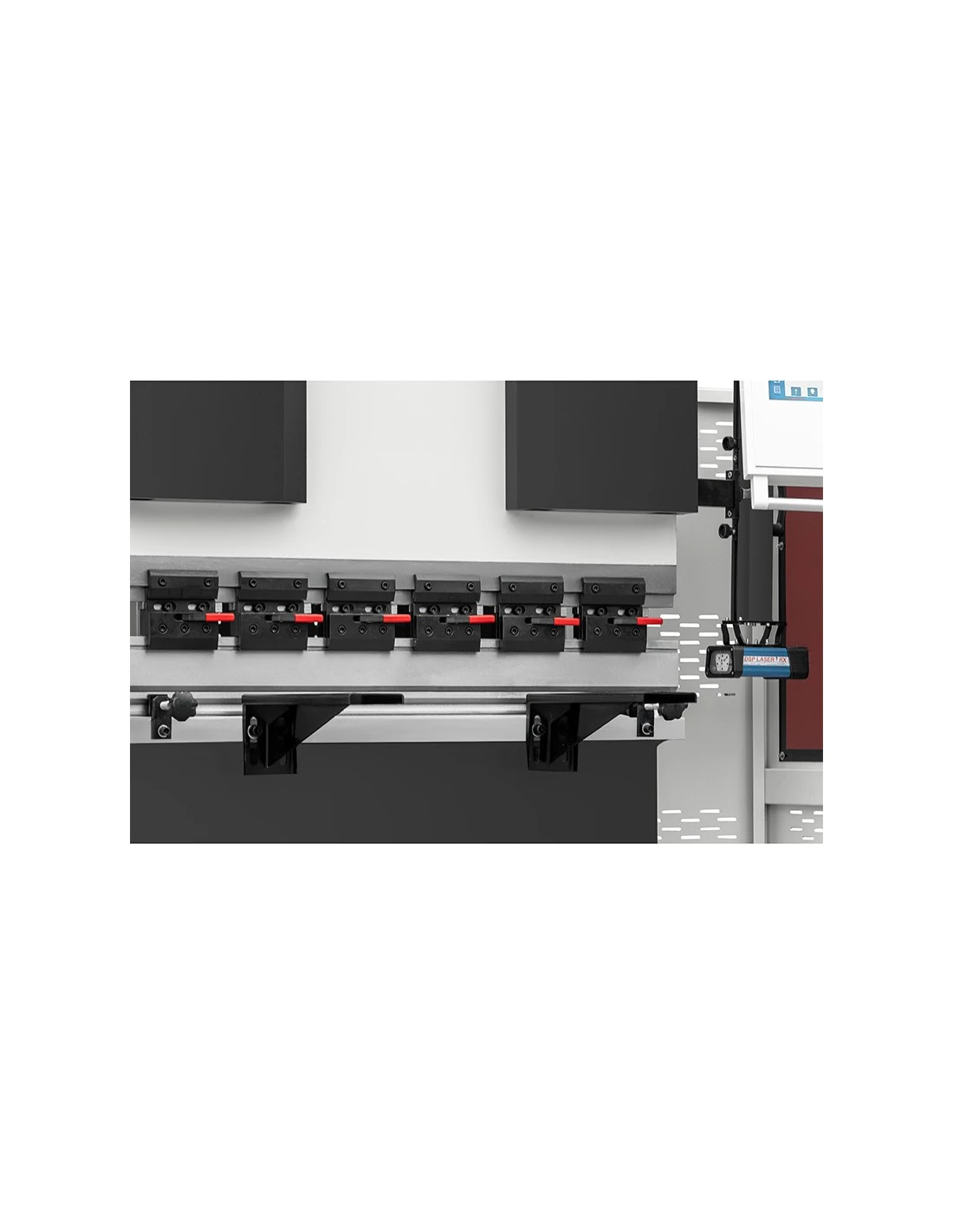

- Upínání razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů
- Dělené razníky
- Čtyřstranná matrice umožňující ohýbání plechů různých tlouštěk

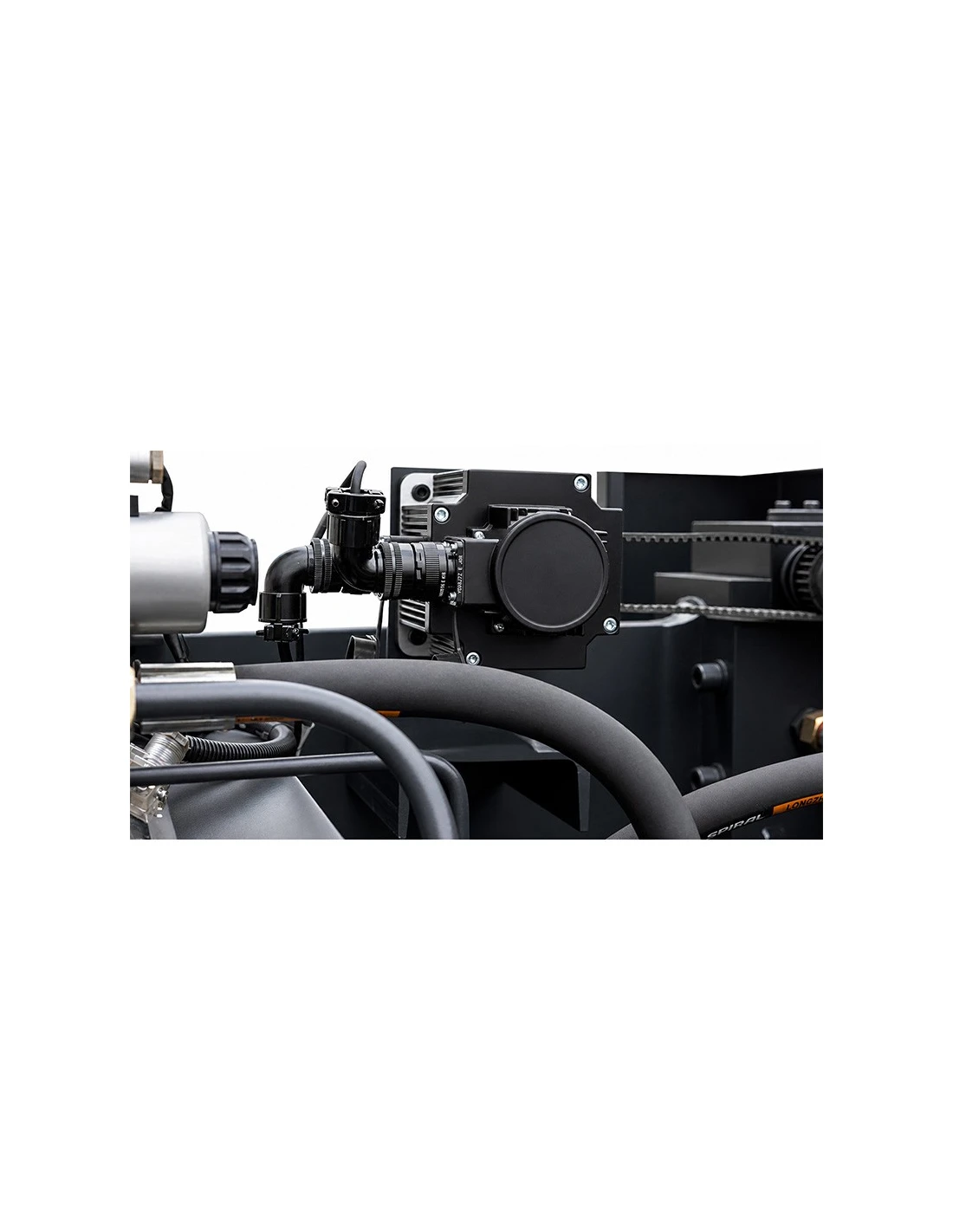

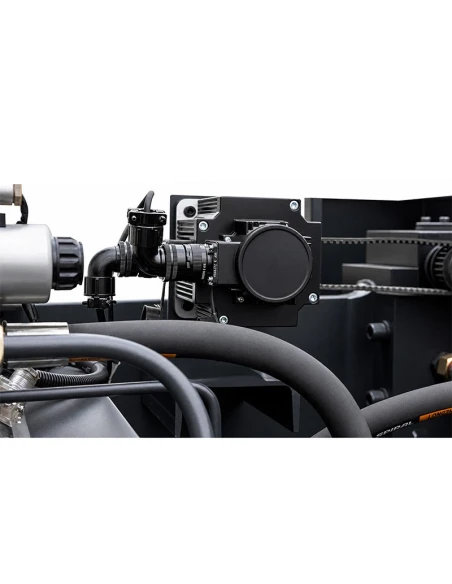

- Hydraulika Bosh Rexroth
- Vysoce kvalitní elektromotor
Technické parametry
| Max. tloušťka ohýbaného plechu (S235) | do 3,0 mm |
| Jmenovitá lisovací síla | 400 kN |
| Maximální délka ohýbaného plechu | 2000 mm |
| Hloubka vybrání v nosnících (vyložení) | 200 mm |
| Maximální zdvih pohyblivého nosníku | 100 mm |
| Maximální výška otevření | 300 mm |
| Vzdálenost mezi nosníky | 1650 mm |

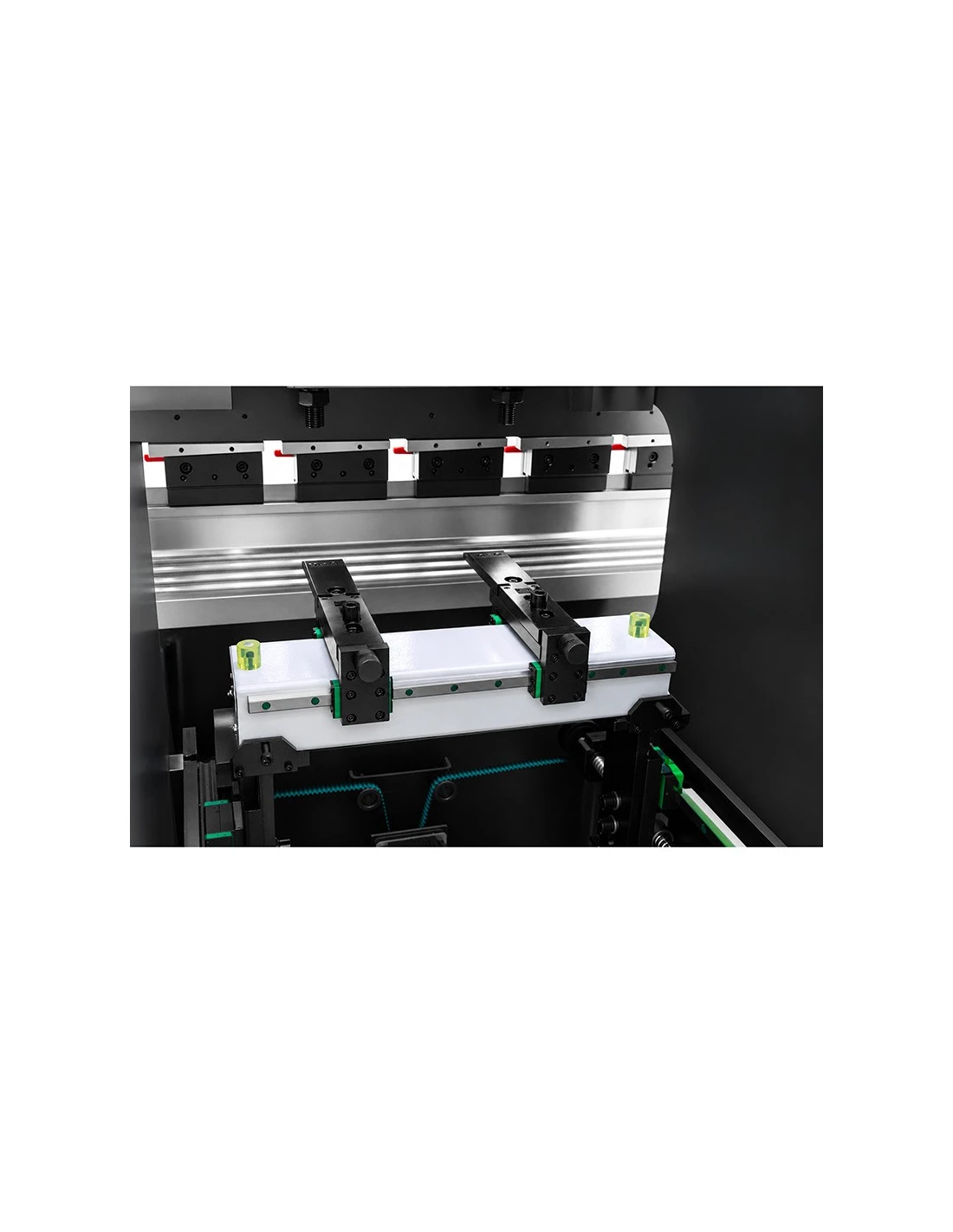

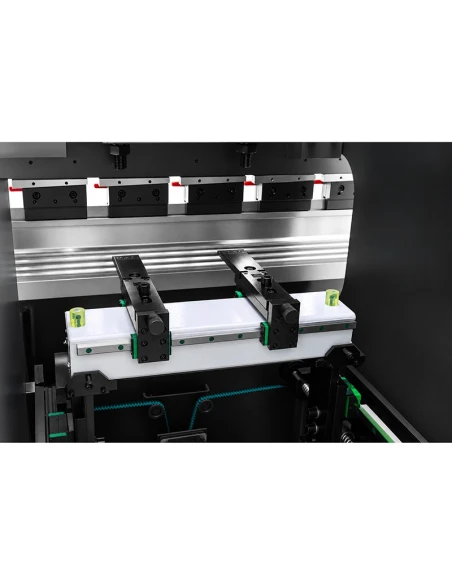

| Pojezd zadního dorazu | 600 mm |
| Výkon motoru | 4,0 kW |
| Délka | 2155 mm |
| Šířka | 1469 mm |
| Výška | 1850 mm |
| Hmotnost | 3300 kg |
Řízení a funkce

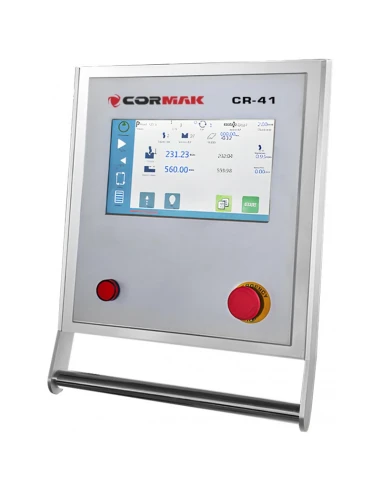

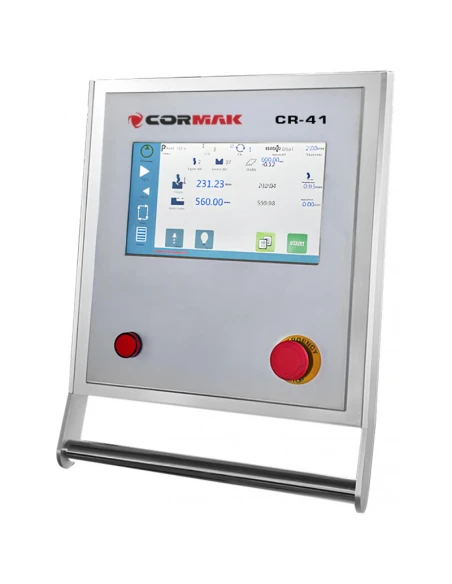

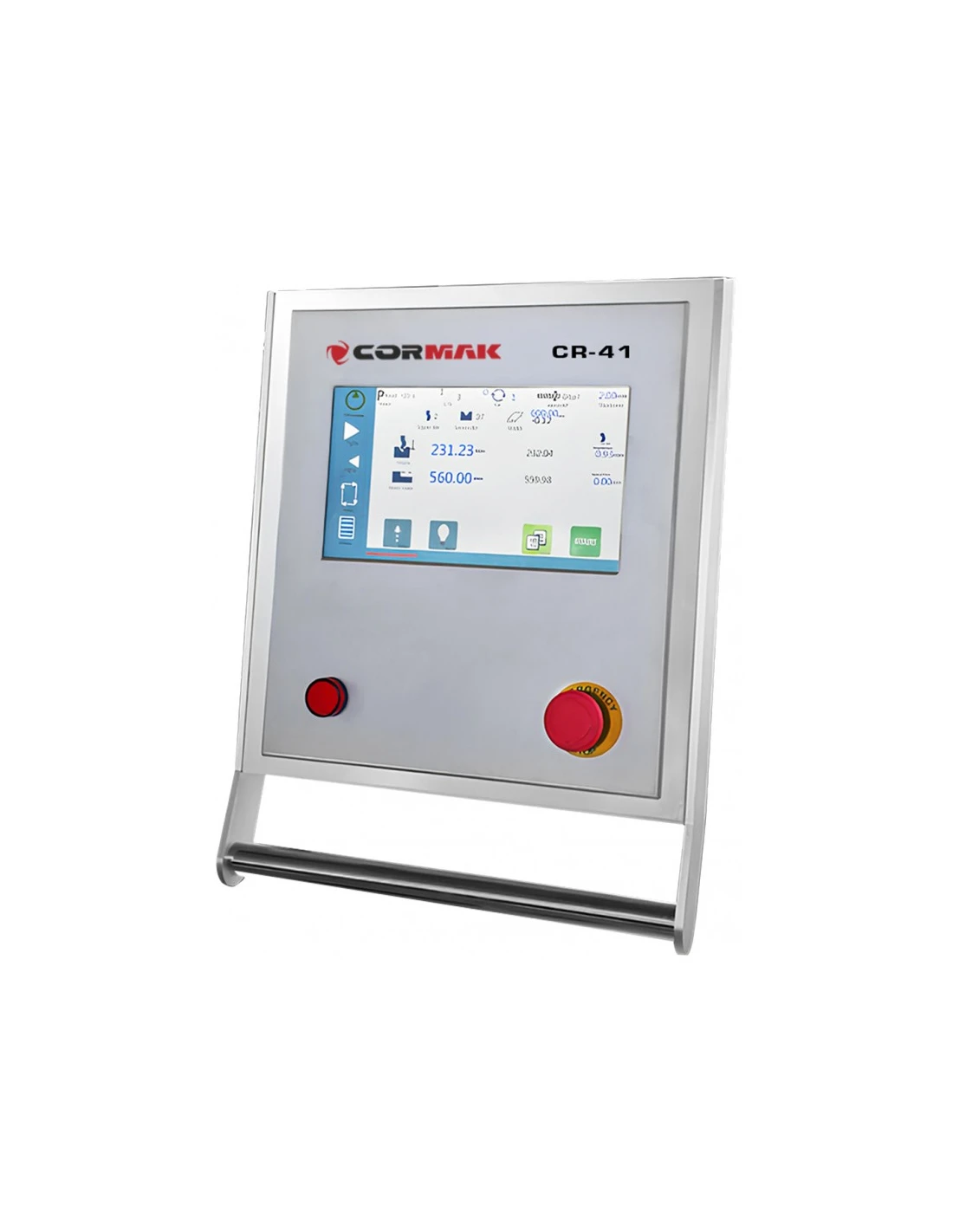

CR-41 CNC
- Vybaveno 10palcovou dotykovou obrazovkou instalovanou na pohyblivém rameni, která umožňuje volnou práci v celém pracovním prostoru stroje
- Programovatelnost: možnost uložit až 2000 programů, každý s 30 kroky, což umožňuje flexibilní přizpůsobení různým úlohám
- Ergonomické ovládání: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zaučení obsluhy
Stroj kombinuje pokročilou technologii s jednoduchým ovládáním, díky čemuž je vhodný jak pro přesné jednotlivé úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečný provoz.
Bezpečnost
Laserový bezpečnostní systém
Pouze volitelně je k dispozici špičkový laserový bezpečnostní systém, který chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.
%20pras%20kraw%C4%99dziowych/YUKGHbiGfuvQS0nY.jpg)
S laserem
- Používá se laserová clona.
- Laser vytváří „bariéru“ přímo u zóny ohýbání. Pokud ruka vstoupí do oblasti paprsku, stroj okamžitě zastaví pohyb beranu.
- Chrání obsluhu bez snížení produktivity.
Bez laseru
- K zastavení lisu dojde teprve tehdy, když někdo naruší ochrannou zónu ve větší vzdálenosti od nástroje.
- Používají se tradičnější bezpečnostní prvky.
- Bezpečnostní světelné závory instalované ve větší vzdálenosti od nástroje
- Dvouruční ovládání
- Mechanická zařízení
S laserem
- Minimální bezpečná vzdálenost – obsluha může pracovat blíže k nástrojům.
- Stroj může pracovat rychleji, protože systém sleduje nástroj v reálném čase.
- Největší výhoda: maximální produktivita a bezpečnost.
Bez laseru
- Větší bezpečná vzdálenost znamená pomalejší práci.
- Beran musí zpomalovat dříve.
- Větší časové ztráty mezi jednotlivými cykly ohýbání.
S laserem
- Laser dokáže detekovat prst nebo dokonce drobný předmět přímo u zóny ohýbání.
- Systém pracuje ve vzdálenosti jednoho milimetru od matrice.
Bez laseru
- Světelné závory detekují pohyb až ve vymezené zóně, obvykle 100–200 mm od nástroje.
- Ochrana je méně přesná.
S laserem
- Obsluha může přirozeně pracovat u nástroje.
- Nemusí držet ruce ve velké vzdálenosti.
- Velmi pohodlné řešení pro kusovou výrobu a krátké série.
Bez laseru
- Obsluha musí pracovat s většími omezeními.
- Vyžaduje více úkonů, například časté používání dvou spouštěcích tlačítek.
Na bezpečnosti nešetříme. Špičkové hydraulické čerpadlo BOSH REXROTH, hydraulické spoje a pojistné ventily byly navrženy v Polsku.
Pozor na zdánlivé bezpečnostní prvky, jako jsou brány nebo světelné závory, protože nejsou v souladu s normami CE a vystavují pracovníky riziku újmy na zdraví. Za zdraví zaměstnance odpovídá zaměstnavatel.
Bezpečnostní kryty v souladu s CE
Ergonomie a další vybavení

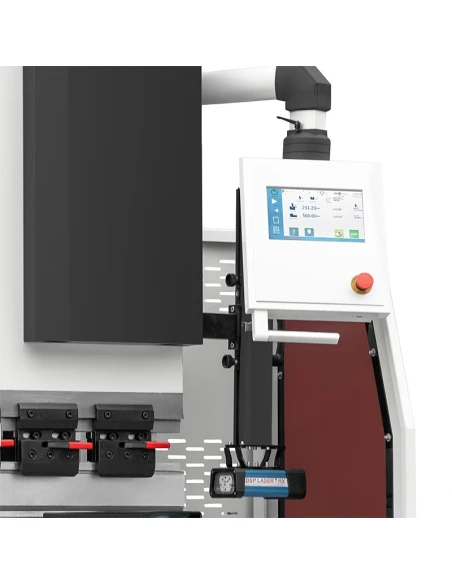

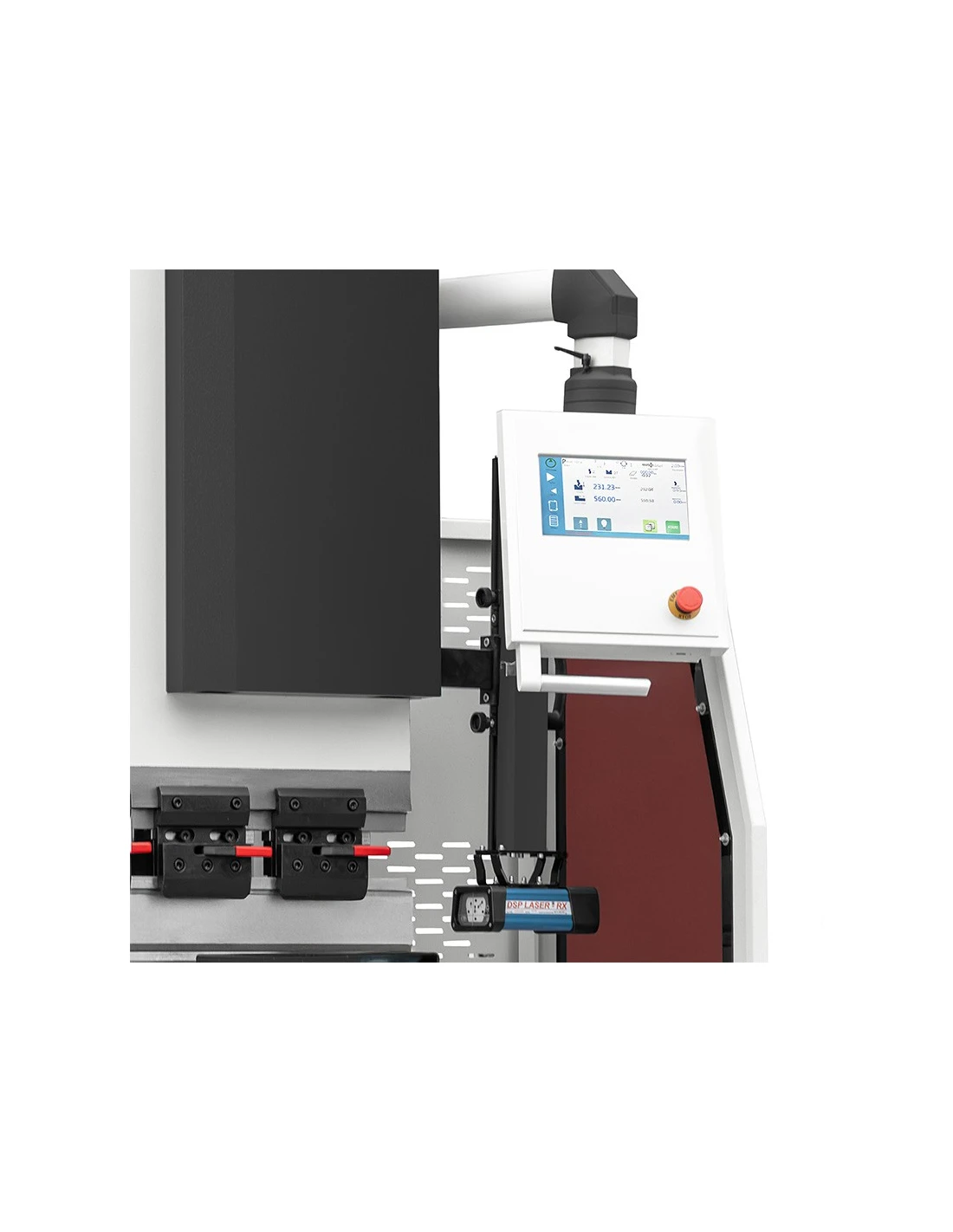

- Mobilní ovládací panel na pohyblivém rameni
- 2 kusy podpěr
%20pras%20kraw%C4%99dziowych/Podpory%20EUROBEND.jpg)
Dbáme na bezpečnost uživatelů a jejich týmů, proto jsou naše ohraňovací lisy vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně zřetelné značení, boční kryty, zadní bezpečnostní brána a snadno dostupné nouzové vypínače.
Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polštině.
Samotná skutečnost, že stroj má prohlášení CE, neznamená, že je bezpečný. Důležité je, jakými systémy je vybaven.

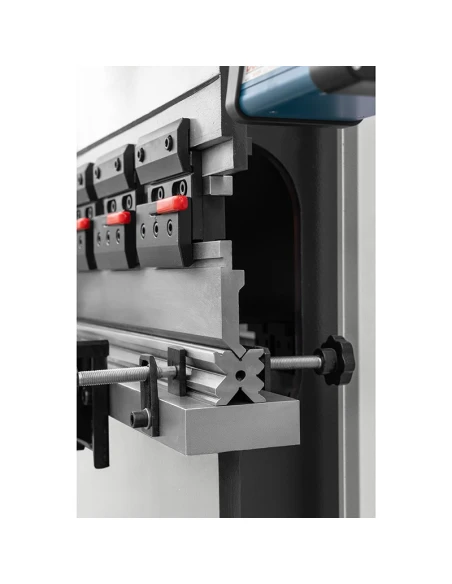

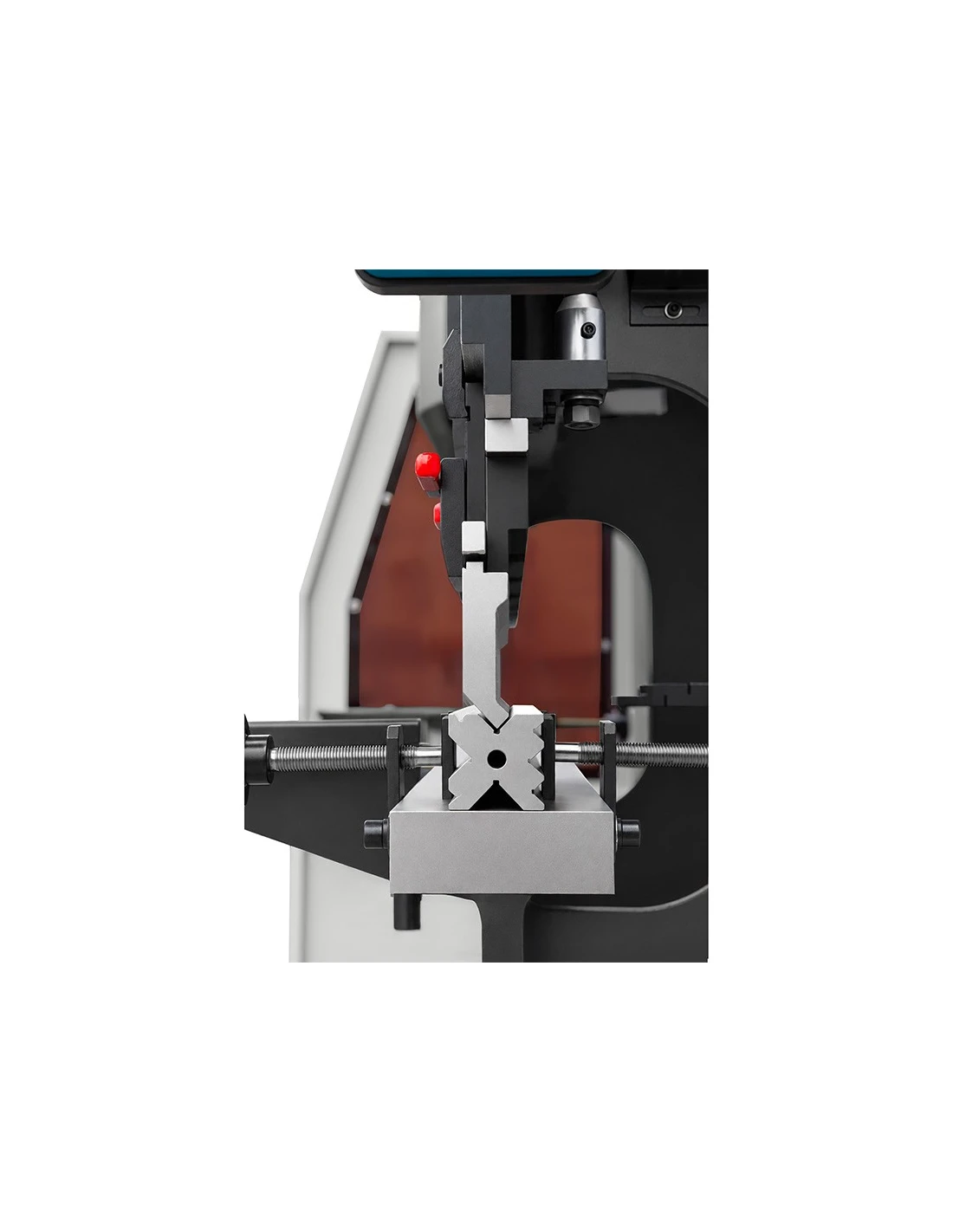

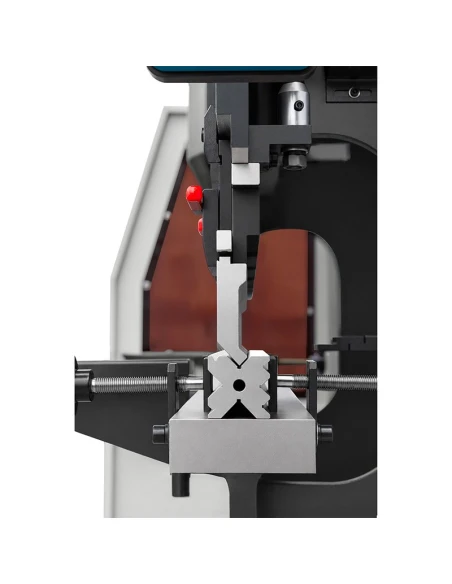

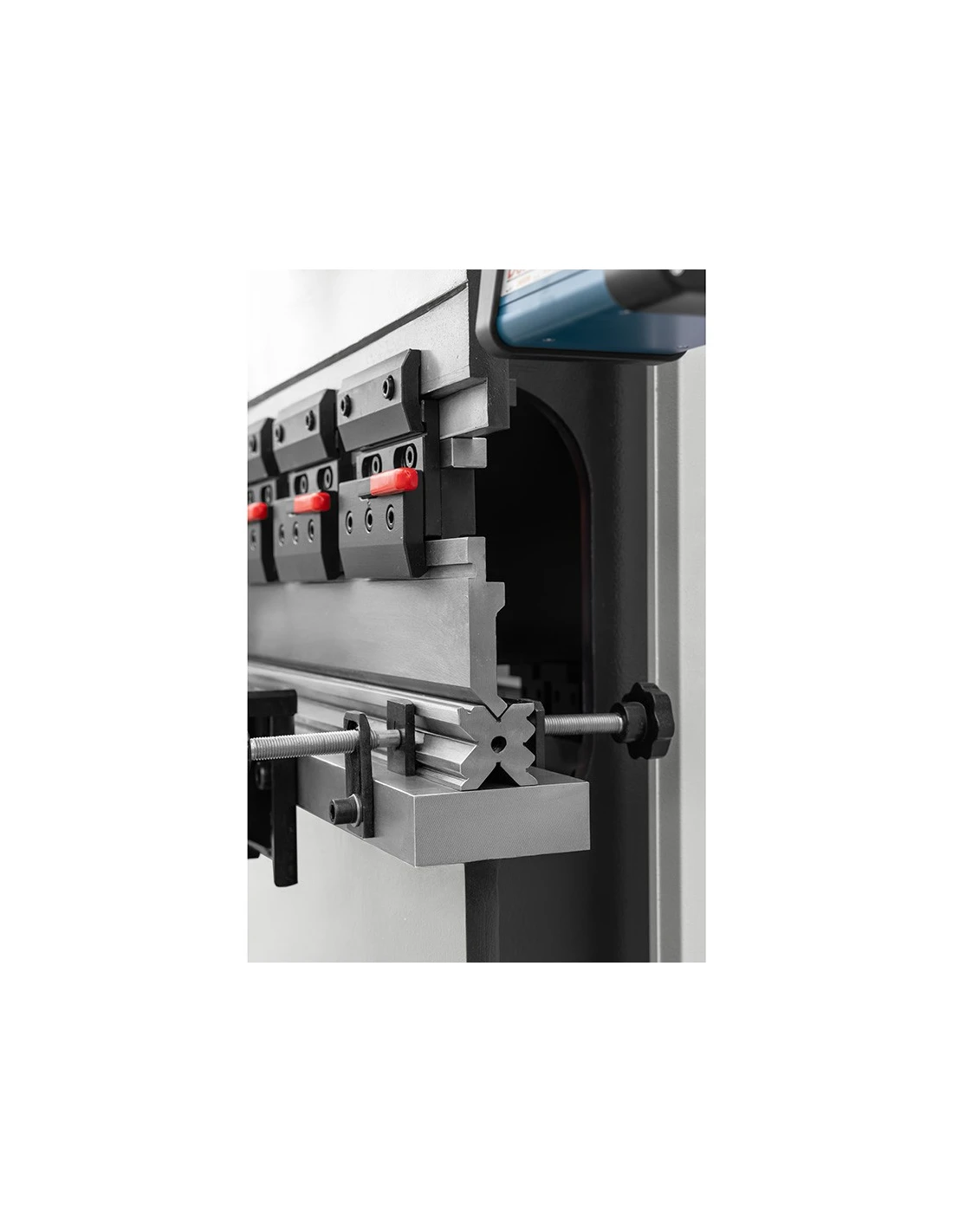

Upínání razníků a matric
- Standardně čtyřstranné matrice a dělené razníky
- Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém typu AMADA (evropský), který umožňuje rychlou výměnu nástrojů
- Razníky se montují z boku stroje a zajišťují pomocí šroubů
