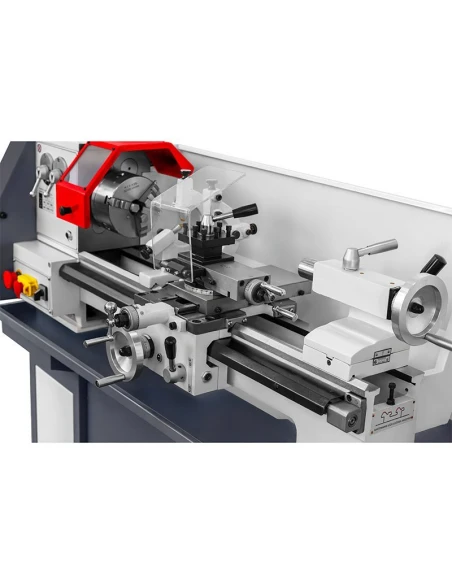

Univerzální konvenční soustruh CORMAK TYTAN 210x520 230V + sada nožů + podstavec

Univerzální konvenční soustruh CORMAK TYTAN 210x520 230V + sada nožů + podstavec

Univerzální konvenční soustruh CORMAK TYTAN 210x520 + nože + podstavec je kompaktní, robustně vyrobený soustruh na kov určený k přesnému obrábění malých a středně velkých obrobků. Díky vzdálenosti mezi hroty 520 mm, točnému průměru nad ložem 210 mm a klasické konstrukci je stroj vhodný pro dílenské, opravárenské a servisní práce i pro kusovou a malosériovou výrobu. Model TYTAN 210x520 spojuje malé rozměry s funkčností typickou pro větší konvenční soustruhy. Použitý indukční motor zajišťuje odolný a spolehlivý pohon vhodný pro pravidelný dílenský provoz. Součástí sady je takéstrong">podstavec pod soustruh a záchytná vana, které usnadňují uspořádání pracoviště a udržování čistoty během obrábění.

Soustruh CORMAK TYTAN 210x520 – všestranný stroj pro přesné obrábění kovů

Model CORMAK TYTAN 210x520 byl navržen pro uživatele, kteří potřebují univerzální pracoviště pro provádění běžných soustružnických operací bez nutnosti zabírat velkou plochu dílny. Stroj umožňuje obrábění součástí z oceli, hliníku, mosazi a dalších konstrukčních materiálů, a proto jej lze používat při výrobě náhradních dílů, pouzder, hřídelů, čepů, závitových součástí a různých technických komponentů.

Rozsah otáček vřetena 140–1710 ot./min umožňuje přizpůsobit řezné podmínky průměru obrobku, druhu materiálu a použitému nástroji. Mechanická převodovka zajišťuje přehlednou volbu nastavení a umožňuje používat stroj jak při hrubování, tak při přesnějších dokončovacích pracích.

Významnou výhodou soustruhu při každodenním provozu je možnost provádět mnoho různých operací na jednom pracovišti. Kromě klasického podélného a příčného soustružení umožňuje stroj řezání závitů, obrábění čelních a kuželových ploch a práce s využitím koníku. TYTAN 210x520 tak může tvořit základní vybavení malé mechanické dílny nebo doplnit strojní park většího provozu.

Indukční motor – odolný pohon určený pro dílenský provoz

Jedním z důležitých konstrukčních prvků modelu TYTAN 210x520 je indukční motor. Tento typ pohonu je u obráběcích strojů ceněn především pro svou jednoduchou a odolnou konstrukci a nízké nároky na údržbu. Absence klasických kartáčů a komutátoru snižuje počet spotřebních součástí, které během provozu podléhají přirozenému opotřebení.

Ve srovnání s tradičním kartáčovým stejnosměrným motorem DC je indukční motor zvláště výhodným řešením pro stroj určený k pravidelnému používání. Menší počet součástí vyžadujících pravidelnou výměnu usnadňuje obsluhu a umožňuje dlouhodobý provoz bez nutnosti servisu kartáčového systému.

• Bez uhlíkových kartáčů– není nutná jejich pravidelná kontrola a výměna jako u klasických kartáčových motorů DC.
• Nižší nároky na údržbu– jednoduchá konstrukce pohonu přispívá k bezproblémovému provozu.
• Vysoká životnost– omezený počet třecích součástí má příznivý vliv na životnost pohonného systému.
• Spolehlivost při pravidelném provozu– řešení vhodné pro dílenské obráběcí stroje.
• Bez komutátoru– odstraňuje další součást náchylnou k mechanickému opotřebení u klasických stejnosměrných konstrukcí.
• strong">Vhodná charakteristika pro pohon obráběcího stroje– motor spolupracuje s mechanickou převodovkou a umožňuje využívat odpovídající otáčky vřetena při různých soustružnických operacích.

Široký rozsah soustružnických operací

Konstrukce stroje umožňuje provádět nejběžnější práce spojené s třískovým obráběním. Soustruh lze používat mimo jiné k:

• vnějšímu a vnitřnímu soustružení součástí různých průměrů,
• soustružení válcových a kuželových ploch,
• čelnímu soustružení,
• řezání metrických a palcových závitů,
• vrtání, vystružování a zahlubování otvorů s využitím koníku,
• obrábění krátkých hřídelů, pouzder, čepů, os a dalších technických součástí.

Hlavní výhody soustruhu TYTAN 210x520

• Indukční motor– odolný, bez nutnosti pravidelné výměny kartáčů a vhodný pro pravidelný dílenský provoz.
• Točný průměr nad ložem 210 mm– vhodný pro výrobu mnoha běžných dílenských součástí.
• Vzdálenost mezi hroty 520 mm umožňující obrábění delších hřídelů a obrobků.

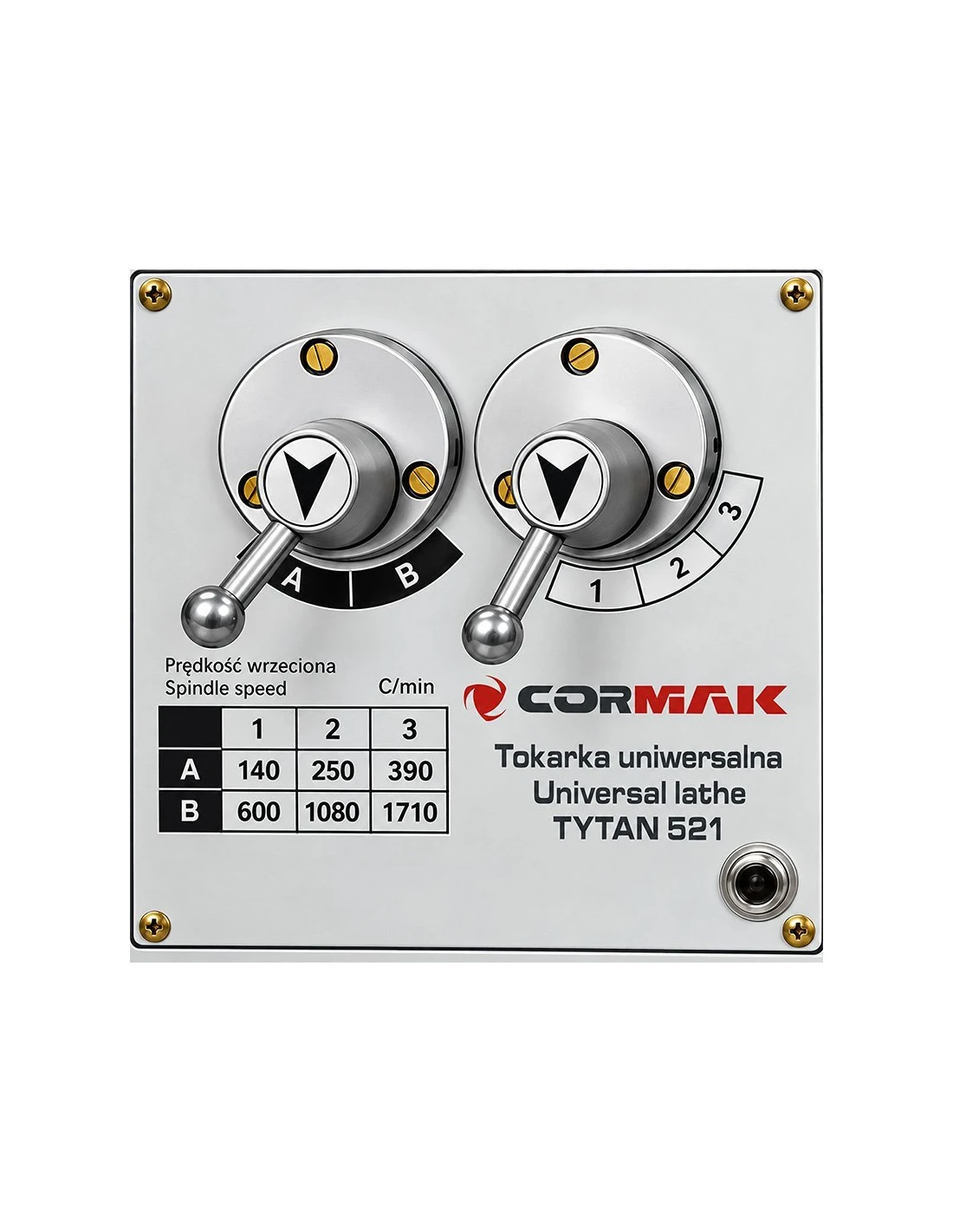

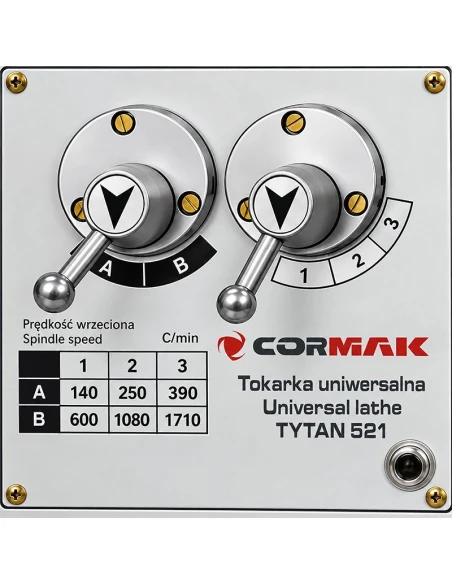

• 6 rychlostí vřetena v rozsahu 140–1710 ot./min umožňujících přizpůsobit parametry prováděné práci.
• Průchozí otvor vřetena 21 mm usnadňující obrábění tyčového materiálu.
• Kužel vřetena MK3 a kužel MK2 v koníku.
• Možnost řezání 11 druhů metrických a 11 druhů palcových závitů.

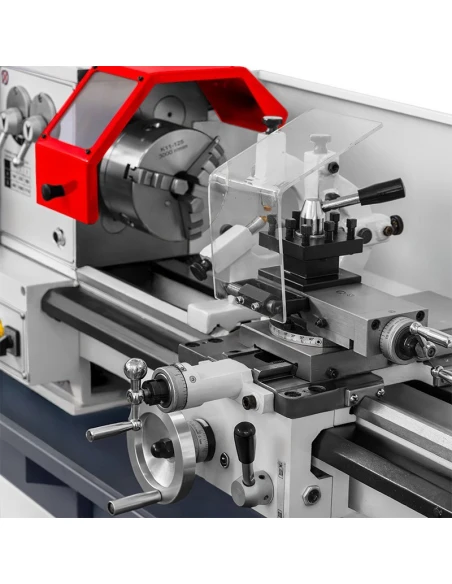

• Čtyřpolohový nožový držák umožňující připravit několik nástrojů pro jednotlivé fáze obrábění.
• Podélný posuv 0,05–0,2 mm/ot. usnadňující opakovatelné obrábění.
• Podstavec soustruhu v sadě– poskytuje vhodné místo pro ustavení stroje a usnadňuje uspořádání dílenského prostoru.
• Záchytná vana ve standardní výbavě– zachycuje odkapávající olej a provozní kapaliny, pomáhá udržovat čistotu pracoviště a chrání pracovní plochu před znečištěním.
• Kompaktní rozměry umožňující vytvořit funkční pracoviště i v menší dílně.
• Napájení 230 V umožňující použití stroje v mnoha dílnách a provozech.

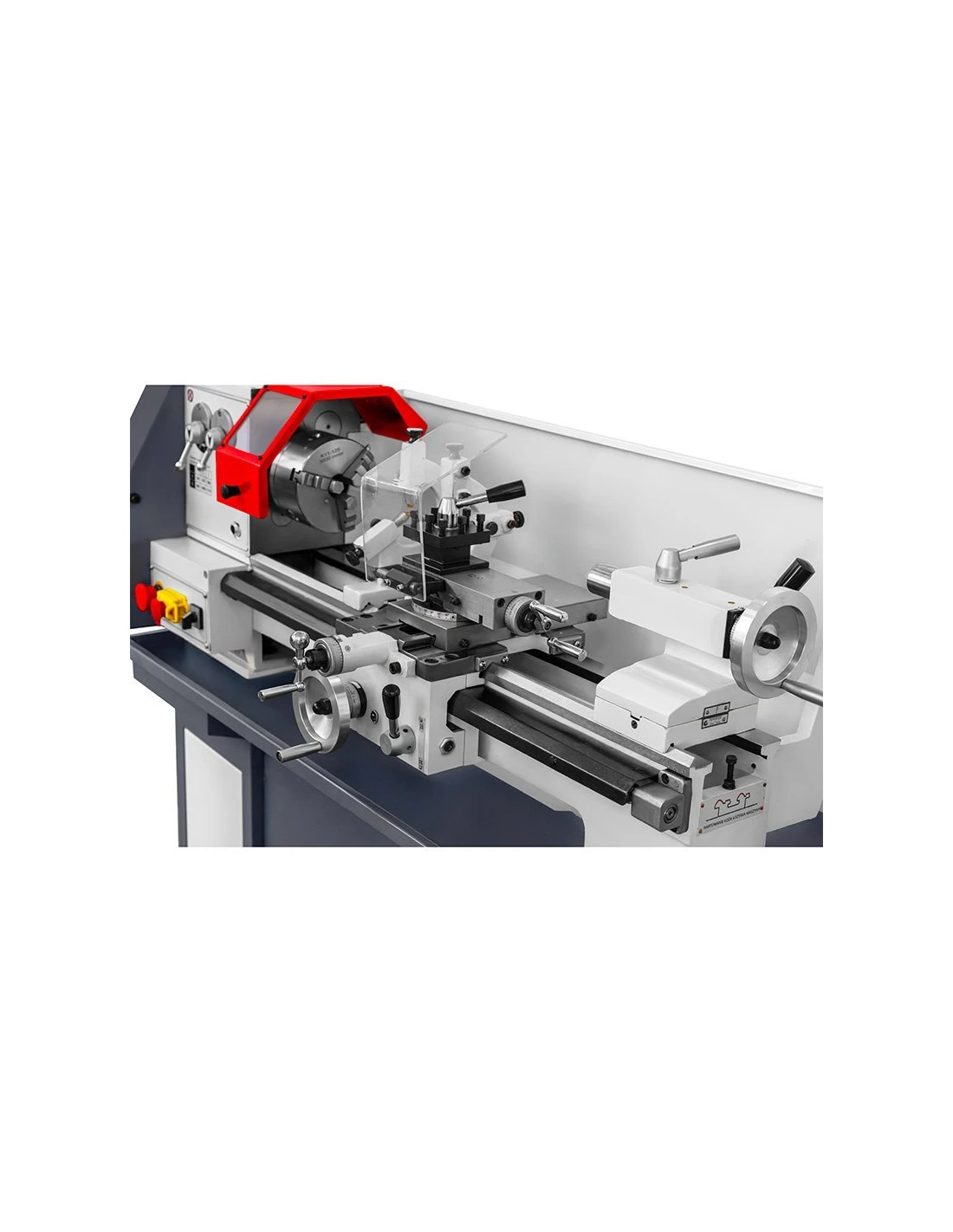

Robustní lože a stabilní vedení nástroje

Základ konstrukce tvoří lože o šířce 125 mm. Zajišťuje správné vedení suportu a udržuje základní sestavy stroje ve správné poloze během provozu. Stabilní podepření pracovních součástí má zvláštní význam při soustružení delších obrobků, provádění navazujících průchodů nástroje a při pracích vyžadujících dodržení opakovatelných rozměrů.

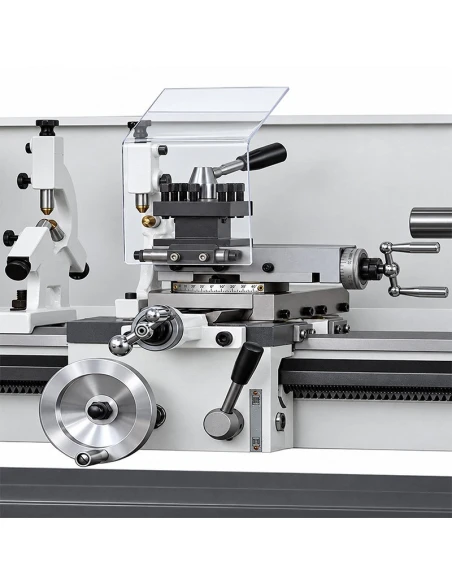

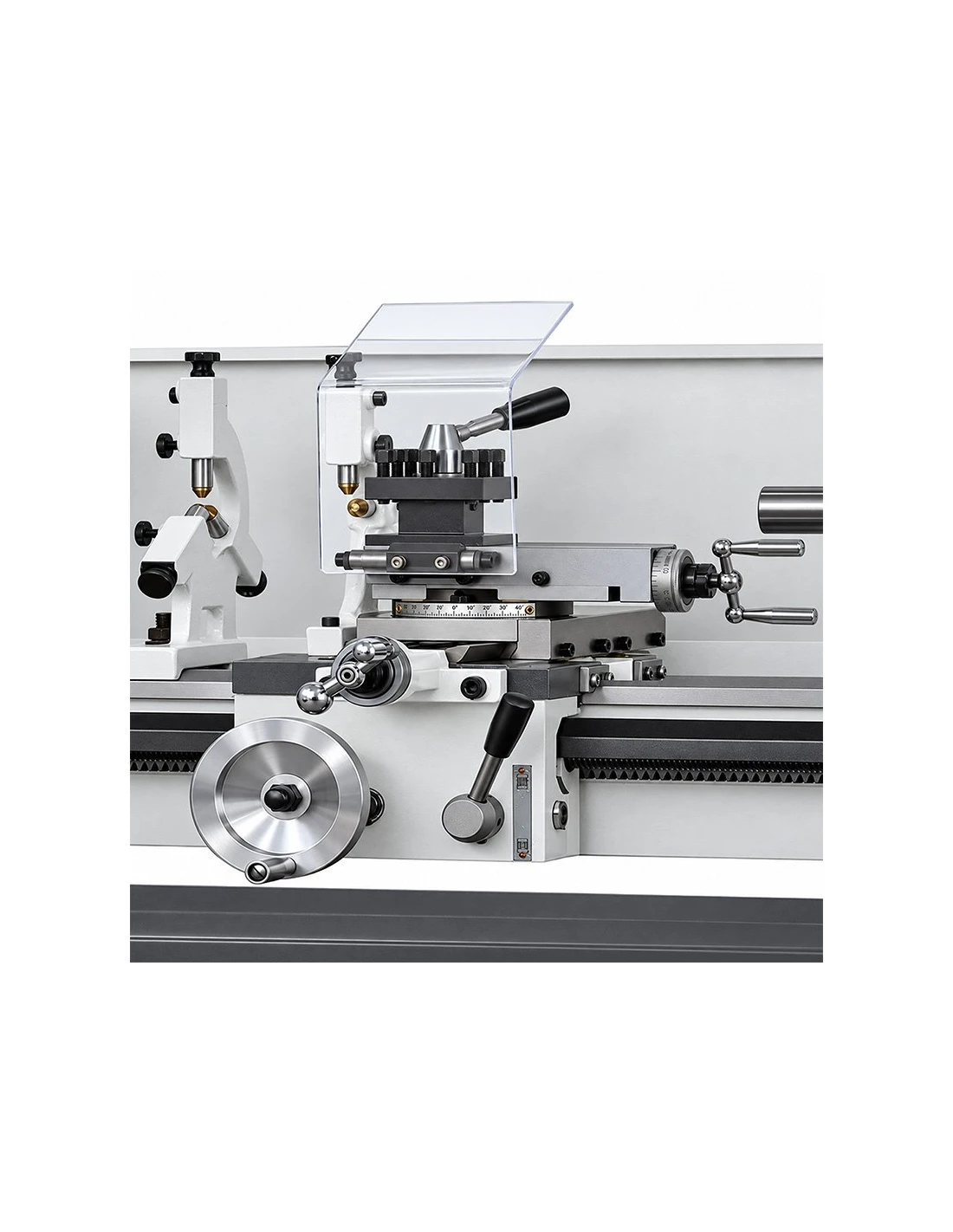

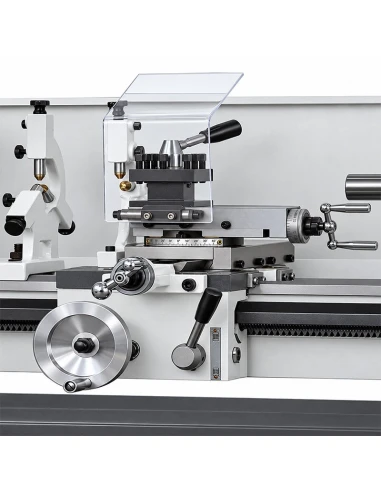

Podélný suport nabízí posuv až 460 mm, zatímco maximální posuv příčného suportu činí 115 mm. Takto zvolené rozsahy umožňují pohodlné vedení nože vůči obrobku při soustružení vnějších a čelních ploch i při dalších běžných operacích.

Vřeteno a upínání obrobku

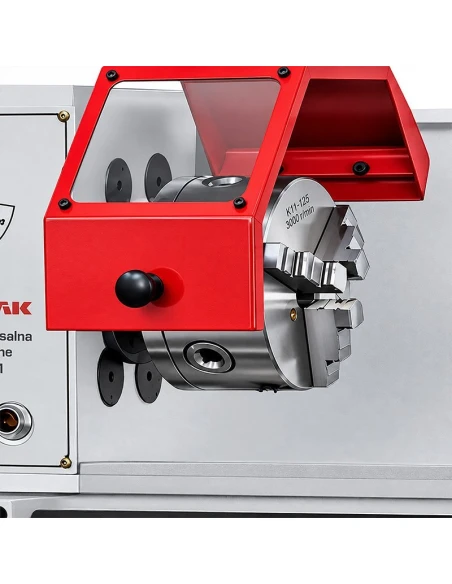

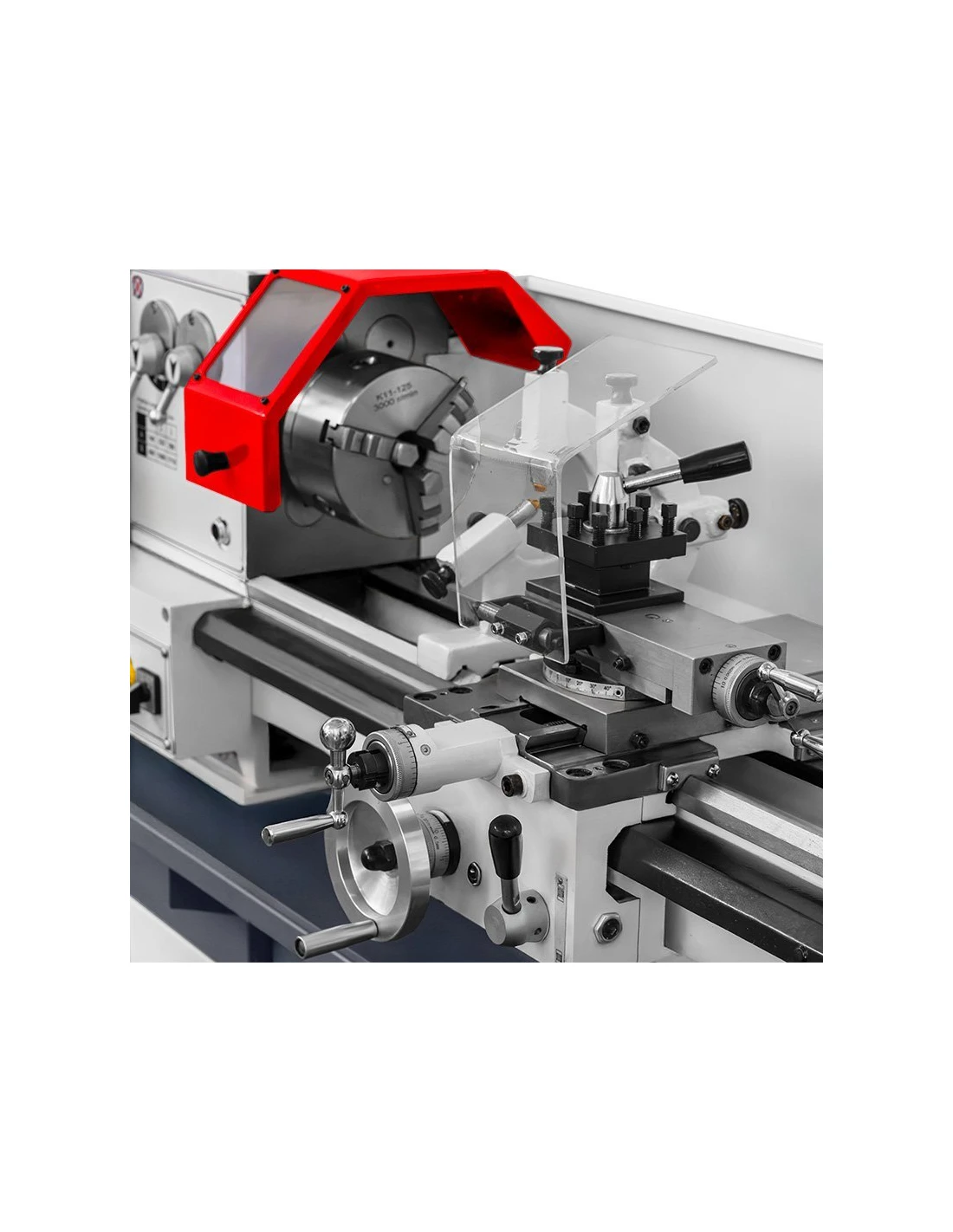

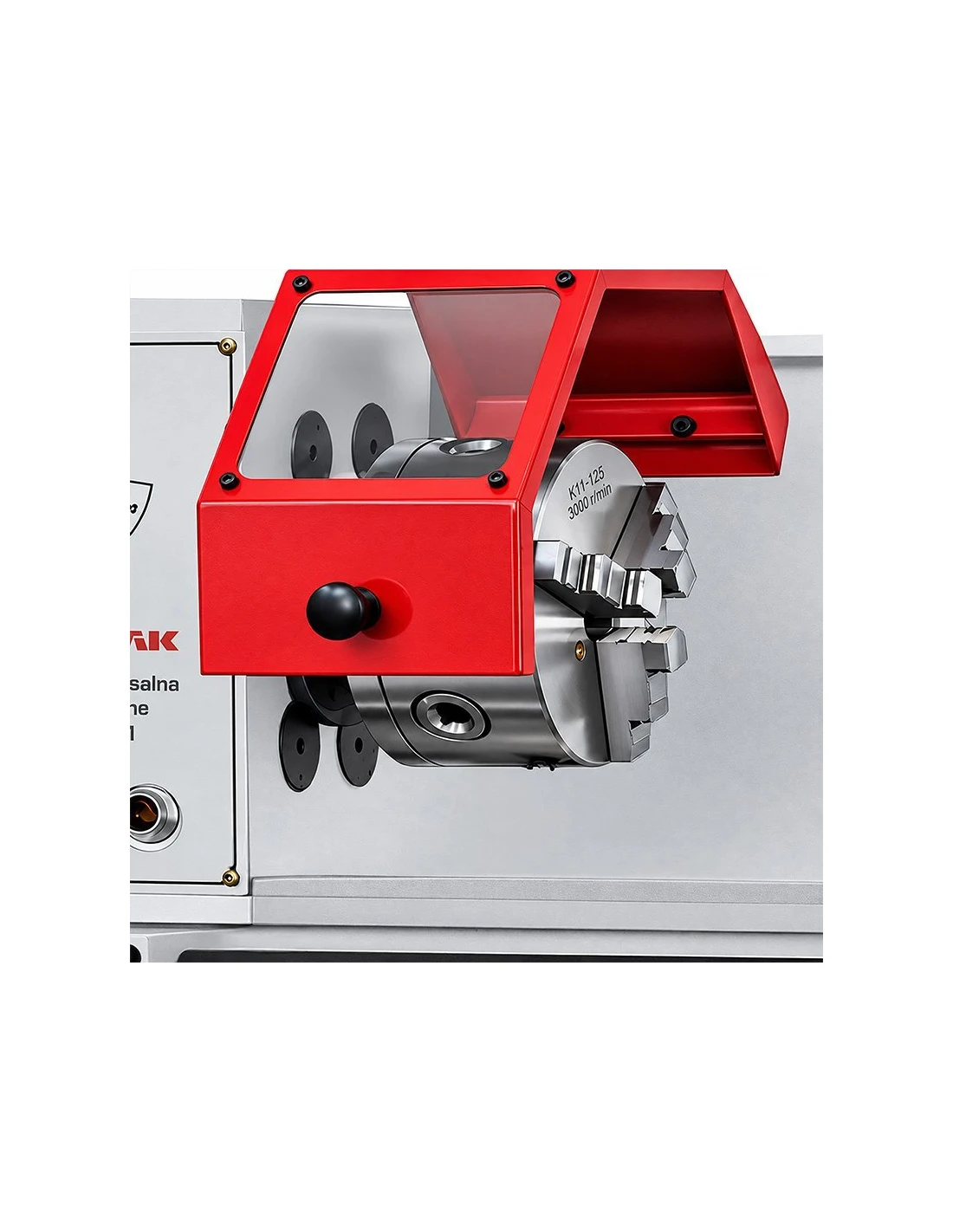

Soustruh je vybaven vřetenem s průchozím otvorem 21 mm a kuželem MK3. Standardní tříčelisťové sklíčidlo o průměru 125 mm umožňuje rychlé vystředění a upnutí součástí kruhového průřezu. Součástí sady jsou také pravé a levé čelisti, které rozšiřují možnosti přizpůsobení způsobu upnutí rozměrům obráběného dílu.

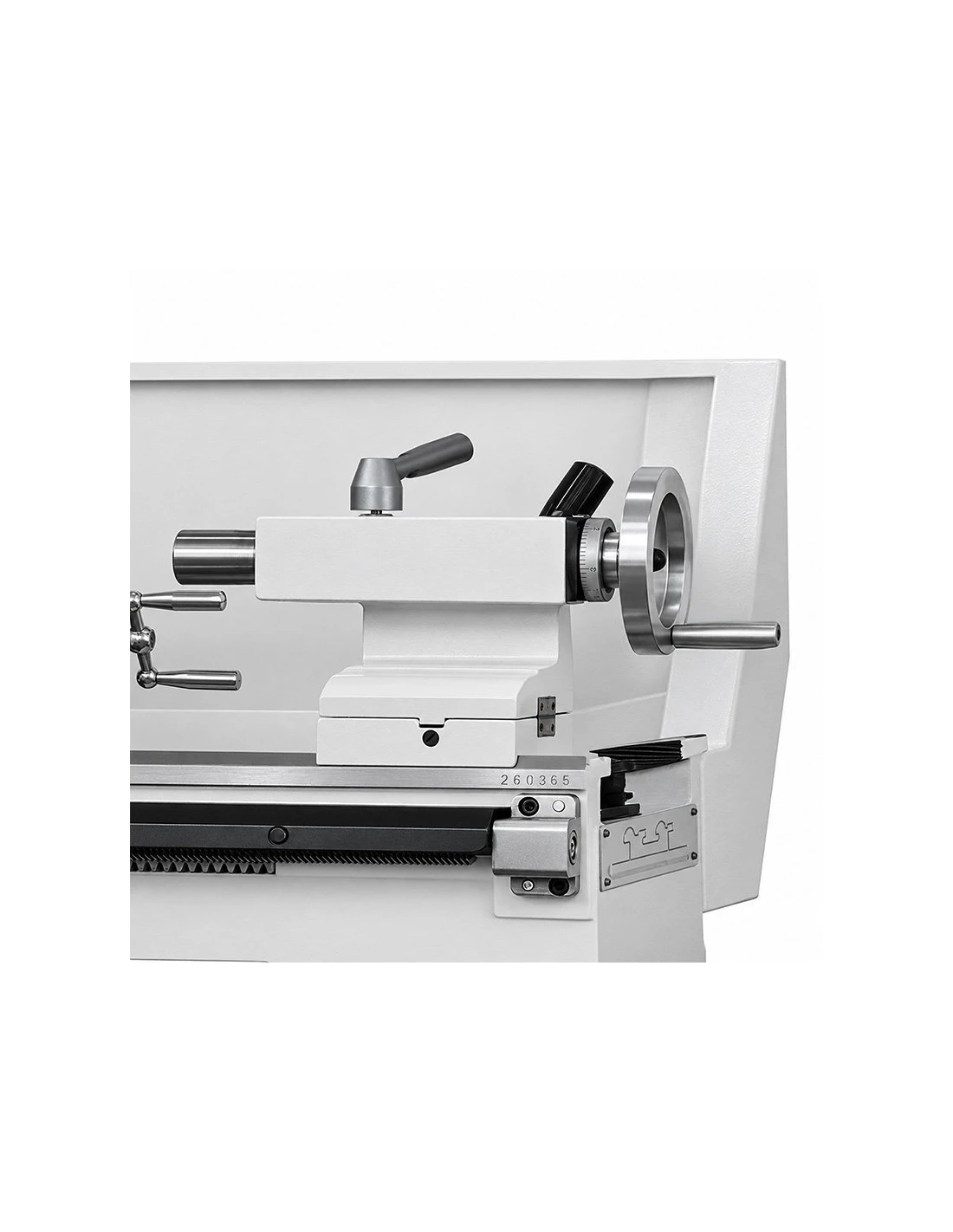

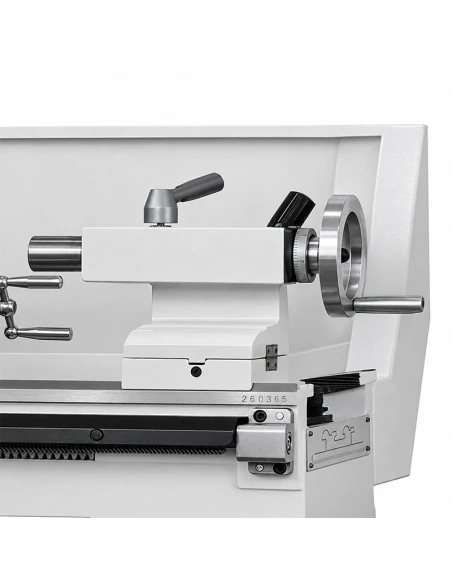

Koník pro podepření a obrábění otvorů

Koník s kuželem MK2 a zdvihem pinoly 45 mm lze používat k podepření delších součástí a obrábění osových otvorů. Vhodně zvolené doplňkové vybavení umožňuje využívat koník mimo jiné při vrtání, vystružování a dalších pracích prováděných v ose obrobku.

Řezání metrických a palcových závitů

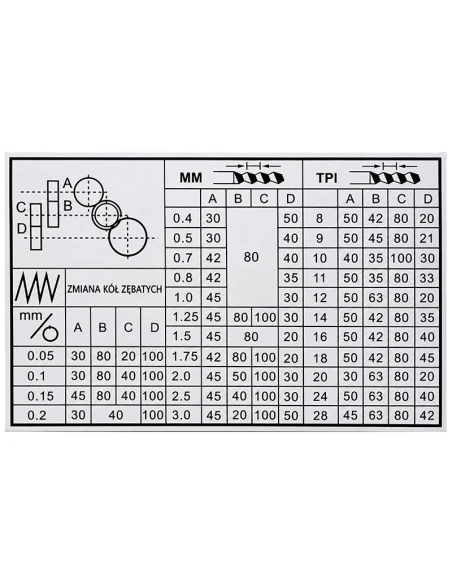

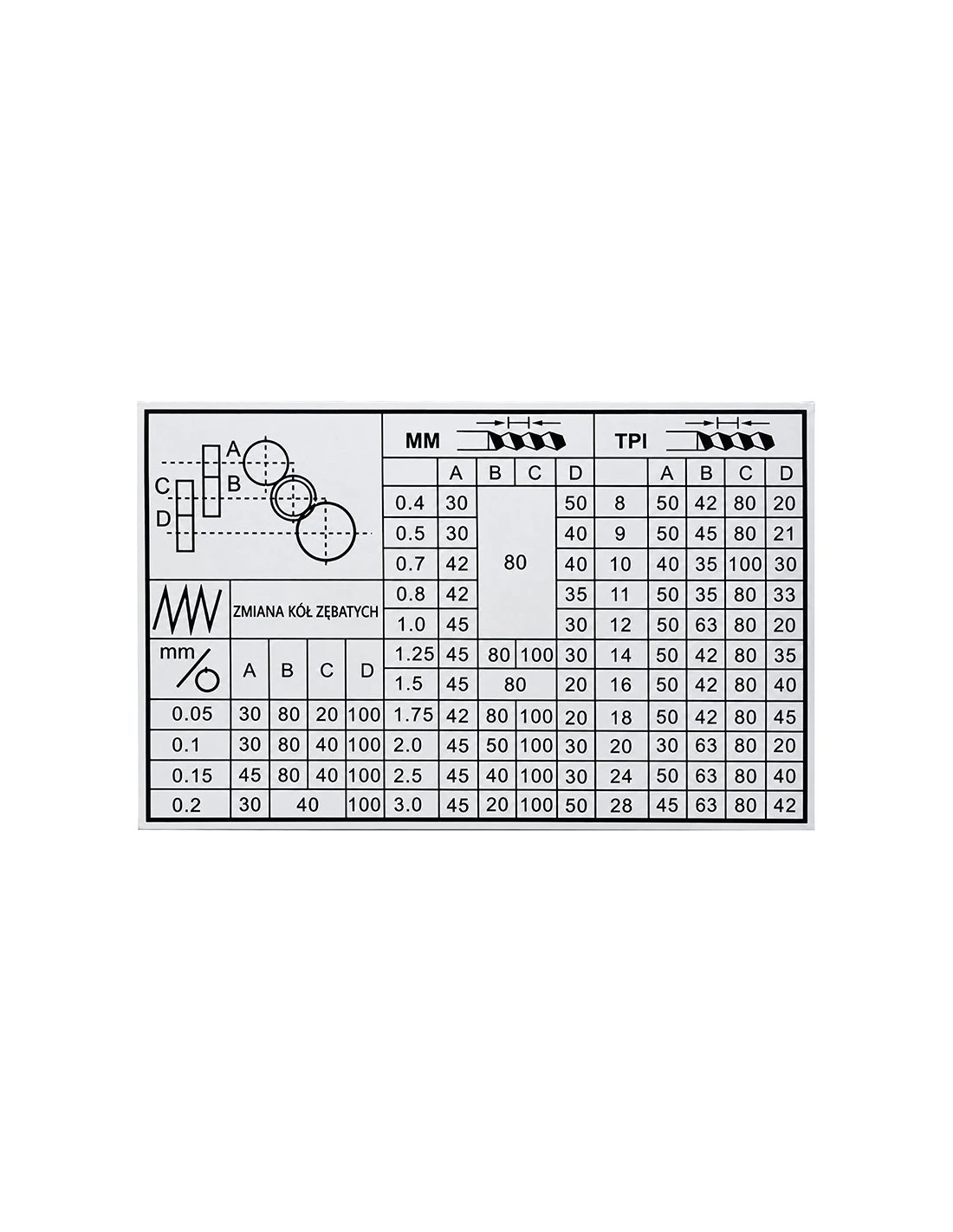

Jedním z důležitých způsobů použití soustruhu je řezání závitů. Model TYTAN 210x520 podporujestrong">11 rozsahů metrických závitů od 0,4 do 3 mmastrong">11 rozsahů palcových závitů od 8 do 28 závitů na palec. Sada ozubených kol dodávaná se strojem umožňuje připravit pohonný systém pro zvolené stoupání závitu.

Možnost řezání závitů ve dvou běžných systémech rozšiřuje využití stroje při opravách, renovaci dílů, výrobě atypických spojovacích součástí a zhotovování komponentů pro stroje a zařízení.

Záchytná vana – čistota a pohodlí při obrábění kovů

Soustruh na kov CORMAK TYTAN 210x520 je vybaven praktickou záchytnou vanou, která pomáhá udržovat pořádek na pracovišti. Jejím úkolem je zachycovat odkapávající provozní kapaliny, jako jsou olej nebo chladicí kapalina, a omezovat jejich pronikání na pracovní plochu a podlahu. Provoz stroje je díky tomu pohodlnější a udržování čistoty v dílně vyžaduje méně času.

Záchytná vana umístěná pod pracovními sestavami soustruhu pomáhá omezit rozptyl kapalin používaných při obrábění, mazání a údržbě součástí stroje. Toto řešení je zvláště užitečné při pravidelném soustružení a řezání závitů, kdy pořádek v okolí obráběcího stroje ovlivňuje pohodlí při provádění jednotlivých úkonů a organizaci práce.

Záchytná vana je součástí standardního vybavení soustruhu TYTAN 210x520 s podstavcem. Společně s dodávaným podstavcem vytváří praktické dílenské pracoviště, které usnadňuje ustavení obráběcího stroje, zachytávání provozních kapalin a každodenní údržbu. Jde o funkční řešení pro profesionální provozy i menší mechanické dílny.

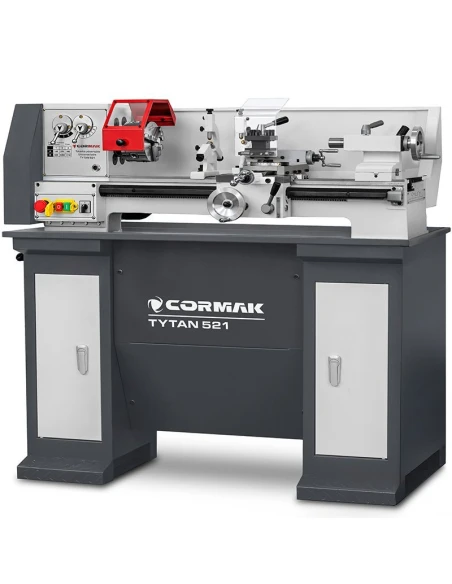

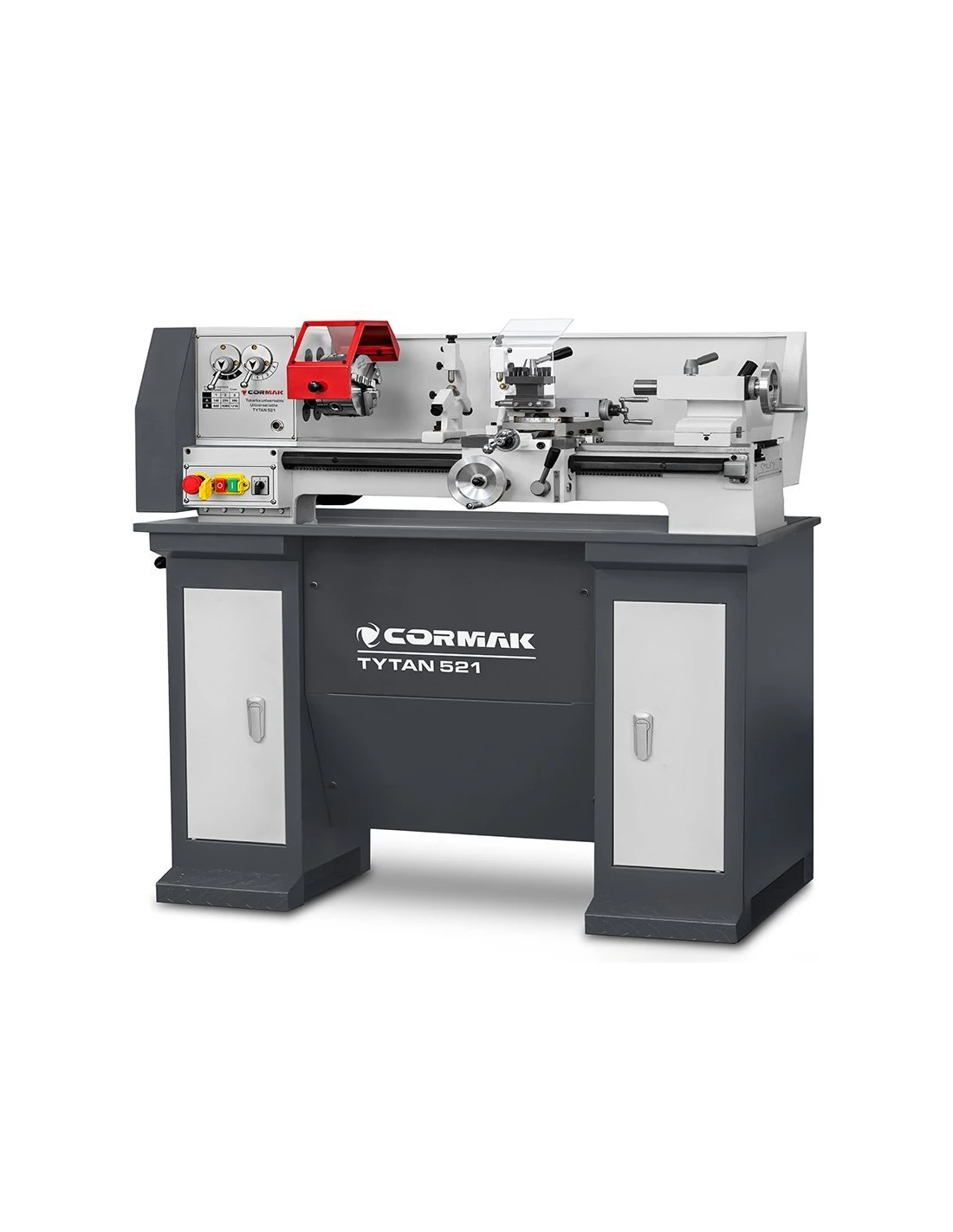

Podstavec soustruhu – pohodlné uspořádání pracoviště

Součástí prezentované sady CORMAK TYTAN 210x520 + nože + podstavec je také určený podstavec pod soustruh. Tento prvek umožňuje ustavit obráběcí stroj na vhodném dílenském pracovišti bez nutnosti přípravy samostatné nosné konstrukce. Uspořádání pracovního prostoru je díky tomu snazší a všechny základní sestavy stroje zůstávají pro obsluhu pohodlně přístupné.

Podstavec představuje praktické doplnění stolního soustruhu a umožňuje vytvořit přehlednější pracoviště pro soustružení, řezání závitů a další práce spojené s obráběním kovů. V kombinaci se záchytnou vanou usnadňuje udržování čistoty v bezprostředním okolí stroje a zvyšuje funkčnost celé sestavy.

Kompaktní soustruh pro dílny, servisy a malou výrobu

Při rozměrech 1150 × 580 × 550 mm a hmotnosti 120 kg nabízí soustruh široké možnosti obrábění při zachování relativně malých nároků na prostor. Je proto vhodný pro místa, kde je důležité funkční využití pracovní plochy.

Konvenční soustruh CORMAK TYTAN 210x520 lze používat jak k výrobě nových součástí, tak k opravnému obrábění. Je vhodným řešením pro uživatele, kteří zhotovují rozmanité díly bez nutnosti vyhrazovat samostatné pracoviště pro každou operaci. Dodávaný podstavec a záchytná vana představují další usnadnění při uspořádání pracoviště.

Použití soustruhu CORMAK TYTAN 210x520

• mechanické a zámečnické dílny,
• nástrojárny a technická oddělení,
• výrobní závody,
• servisy a oddělení údržby,
• technické a školicí dílny,
• kusová a malosériová výroba,
• výroba a renovace součástí strojů a zařízení.

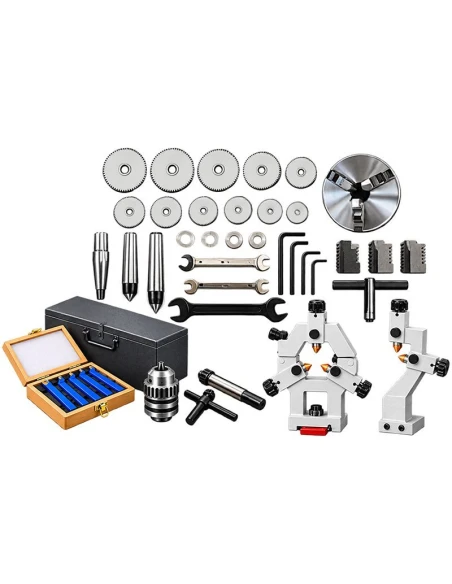

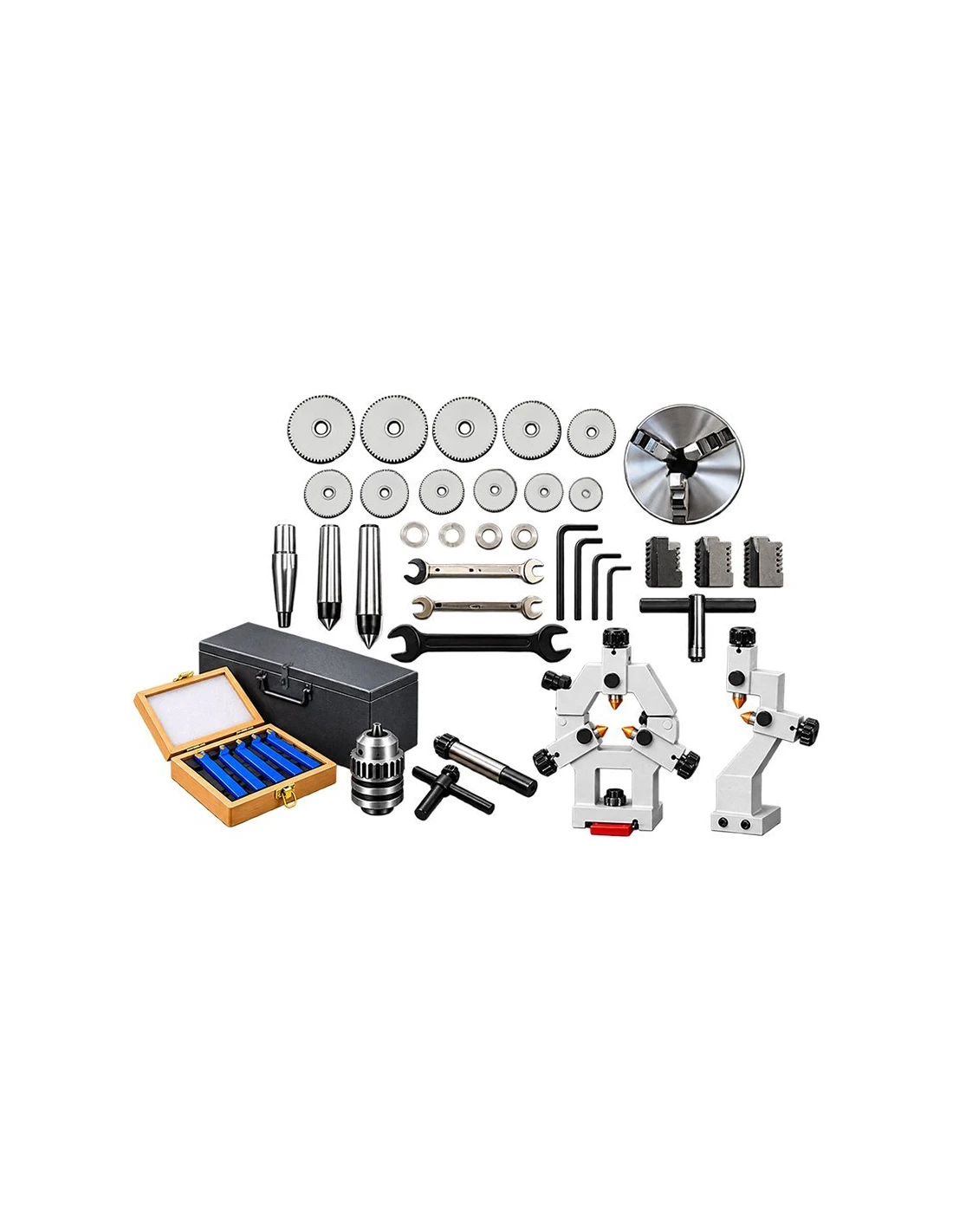

Standardní vybavení

• podstavec pod soustruh,
• záchytná vana pro zachytávání oleje, chladicí kapaliny a dalších provozních kapalin,
• pohyblivá a pevná luneta,
• sada 5 ks soustružnických nožů,
• tříčelisťové sklíčidlo 125 mm,
• pravé a levé čelisti,
• ozubená kola pro řezání závitů,
• pevný hrot MK2,
• maznice,
• vana na třísky,
• klíč ke sklíčidlu a nožovému držáku,
• ploché a imbusové klíče,
• návod k obsluze v polštině,
• ES prohlášení o shodě.

Volitelné vybavení

• čtyřčelisťové sklíčidlo,
• nástrojové držáky,
• otočné hroty,
• soustružnické nože,
• vrtací sklíčidla do koníku.

Technické parametry – CORMAK TYTAN 210x520

CORMAK TYTAN 210x520 s podstavcem – funkční pracoviště pro každodenní obrábění

strong">Univerzální soustruh CORMAK TYTAN 210x520 + nože + podstavecje řešením pro uživatele, kteří hledají kompaktní stroj umožňující provádět mnoho základních soustružnických operací. Odolný indukční motor, bohaté standardní vybavení, záchytná vana usnadňující udržování čistoty, možnost řezání metrických a palcových závitů a široký rozsah nastavení vřetena umožňují využít stroj při výrobě nových součástí, opravách a dílenských pracích.

Dodávaný podstavec pod soustruh usnadňuje přípravu pracoviště, zatímco záchytná vana pomáhá omezit znečištění vznikající při provozu stroje. Sada tak představuje praktické řešení pro dílny, servisy a uživatele, kteří hledají funkční stolní soustruh na kov s vybavením potřebným pro každodenní práci.

Pokud potřebujete soustruh na kov určený pro kusovou výrobu, servisní práce nebo vybavení vlastní dílny, CORMAK TYTAN 210x520 s podstavcem nabízí praktické spojení funkčnosti, kompaktních rozměrů, odolného pohonu a širokých možností obrábění.
