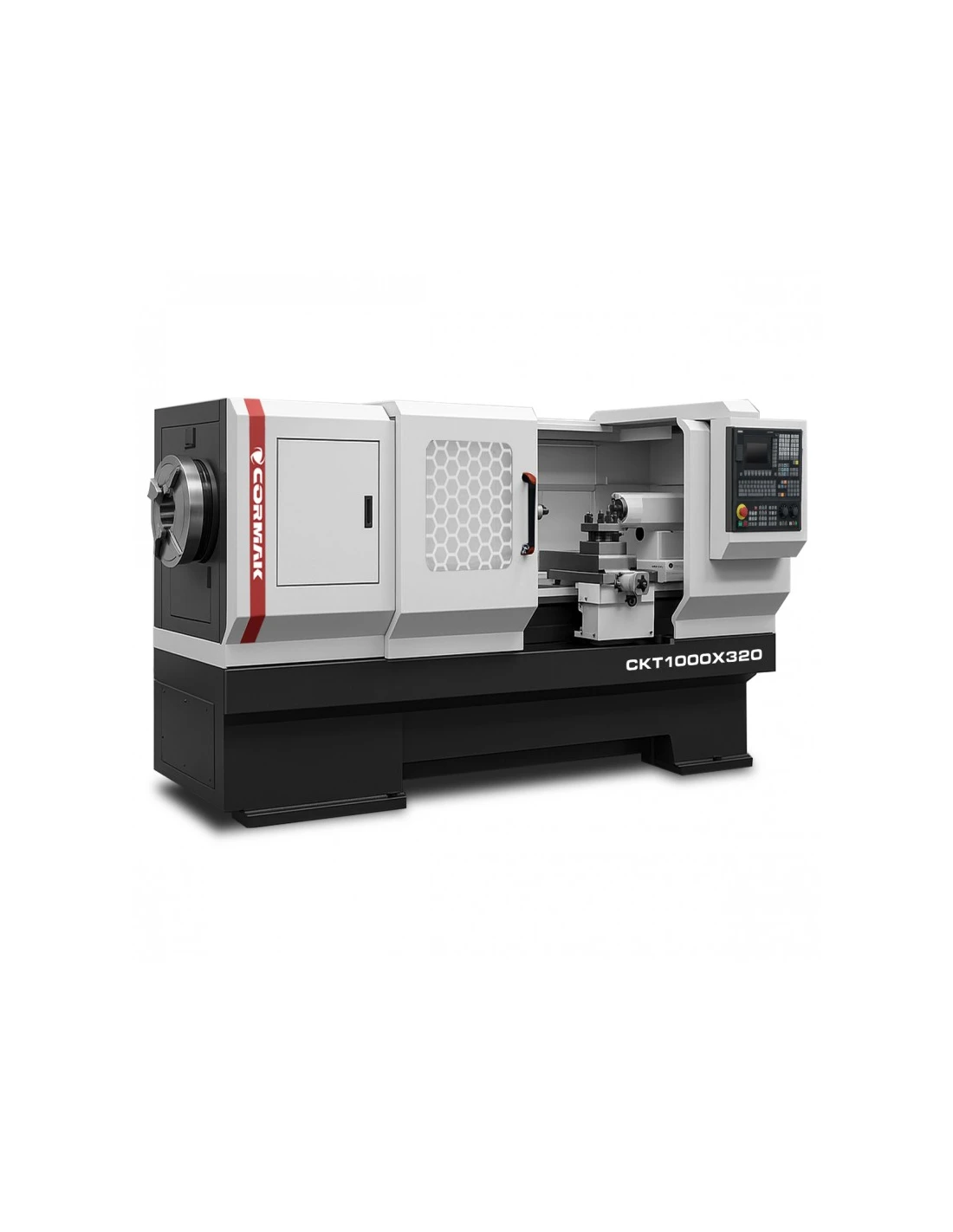

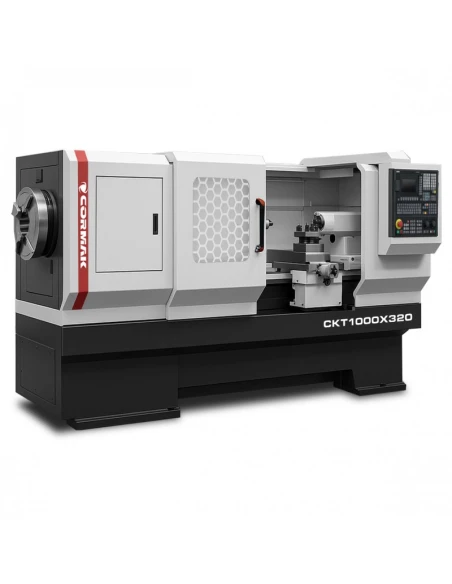

CNC soustruh na trubky CORMAK CKT1000x1500, vrtání vřetena 320 mm, SIEMENS SINUMERIK

CNC soustruh na trubky CORMAK CKT1000x1500 s vrtáním vřetena 320 mm a řízením SIEMENS SINUMERIK

CNC soustruh na trubky CKT1000X1500 s vrtáním vřetena 320 mmje moderní číslicově řízený soustruh určený k přesnému obrábění trubek a kovových obrobků v náročných průmyslových podmínkách. Je vybaven řídicím systémem Siemens Sinumerik 808D a masivní konstrukcí, díky čemuž nabízí vysokou přesnost, výkonnost a spolehlivost při průmyslovém použití.

Hlavní přednosti CNC soustruhu na trubky CKT1000X1500 s vrtáním vřetena 320 mm

CNC soustruh na trubky CKT1000X1500 s vrtáním vřetena 320 mmspojuje moderní technologii s robustní konstrukcí a přináší významné výhody ve výrobních procesech. Mezi jeho hlavní přednosti patří:

• Velký pracovní prostor: Vzdálenost mezi hroty 1500 mm, maximální oběžný průměr obrobku 1000 mm a oběžný průměr nad suportem 620 mm umožňují obrábění velkých obrobků, jako jsou trubky, hřídele a příruby, používaných v ropném, plynárenském a strojírenském průmyslu.
• Vysoká přesnost: Opakovatelnost os X/Z na úrovni 0.012/0.02 mm a 0.025 mm zajišťuje vynikající kvalitu obráběných povrchů i u složitých geometrií.
• Optimální vrtání vřetena: Vrtání vřetena 320 mm(volitelně 270 mm), rozsah otáček 22-300 ot/min a motor o výkonu 11 kW umožňují efektivní obrábění trubek a obrobků z tvrdých materiálů, jako jsou nerezová ocel, slitiny titanu nebo niklu.
• Výjimečná stabilita: Stroj s hmotností 8000 kg a masivním ložem minimalizuje vibrace a zajišťuje stabilitu během intenzivního soustružení.
• Dynamika posuvu: Rychloposuv os X/Z 4/8 m/min a maximální pojezdy os 1850/620 mm zkracují výrobní cyklus a zvyšují produktivitu.
• Flexibilní konfigurace: Volitelné vybavení, jako jsou řízení Fanuc, hydraulické sklíčidlo, lunety nebo 6- či 8nástrojová hlava, umožňuje přizpůsobit stroj konkrétním požadavkům uživatele.
• Intuitivní obsluha: Řízení Siemens Sinumerik 808D s jednoduchým uživatelským rozhraním a kompatibilitou se systémy CAD/CAM usnadňuje programování a obsluhu a zkracuje dobu potřebnou k zaškolení obsluhy.
• Hospodárný provoz: Rozměry 5307x2040x1855 mm a účinný motor 11 kW pomáhají minimalizovat spotřebu energie a dlouhodobé provozní náklady.
• Všestranné použití: Možnost obrábění trubek, hřídelů, přírub a dalších obrobků v jednom výrobním cyklu, od lehkých kovů až po vysoce tvrdé slitiny.
• Moderní chladicí systém: Standardní chladicí systém zajišťuje účinný odvod tepla, prodlužuje životnost nástrojů a zlepšuje kvalitu obrábění.
• Odolnost a spolehlivost: Vysoce kvalitní součásti a robustní konstrukce zajišťují dlouhou životnost stroje i při intenzivním provozu.
• Bezpečnost práce: Stroj splňuje evropské bezpečnostní normy, což potvrzuje ES prohlášení o shodě, a zajišťuje spolehlivý a bezpečný provoz ve výrobním prostředí.
• Snadná integrace: Kompatibilita s automatizačními systémy a softwarem CAD/CAM umožňuje bezproblémové začlenění do výrobních linek.

CNC soustruh na kov CKT1000X1500 s vrtáním vřetena 320 mmje vhodným řešením pro výrobní provozy vyžadující spolehlivý a přesný stroj k obrábění velkých obrobků a trubek.

Konstrukce a technologie CNC soustruhu na trubky CKT1000X1500

CNC soustruh na trubky CKT1000X1500 s vrtáním vřetena 320 mmbyl navržen s důrazem na odolnost, přesnost a snadnou obsluhu. Mezi jeho hlavní konstrukční prvky patří:

Konstrukce a lože

Masivní těleso stroje a široké lože zajišťují vysokou tuhost a účinné tlumení vibrací. Vzdálenost mezi hroty 1500 mm a maximální oběžný průměr obrobku 1000 mm umožňují stabilní obrábění velkých obrobků, jako jsou trubky a hřídele.

Vřeteno a pohon

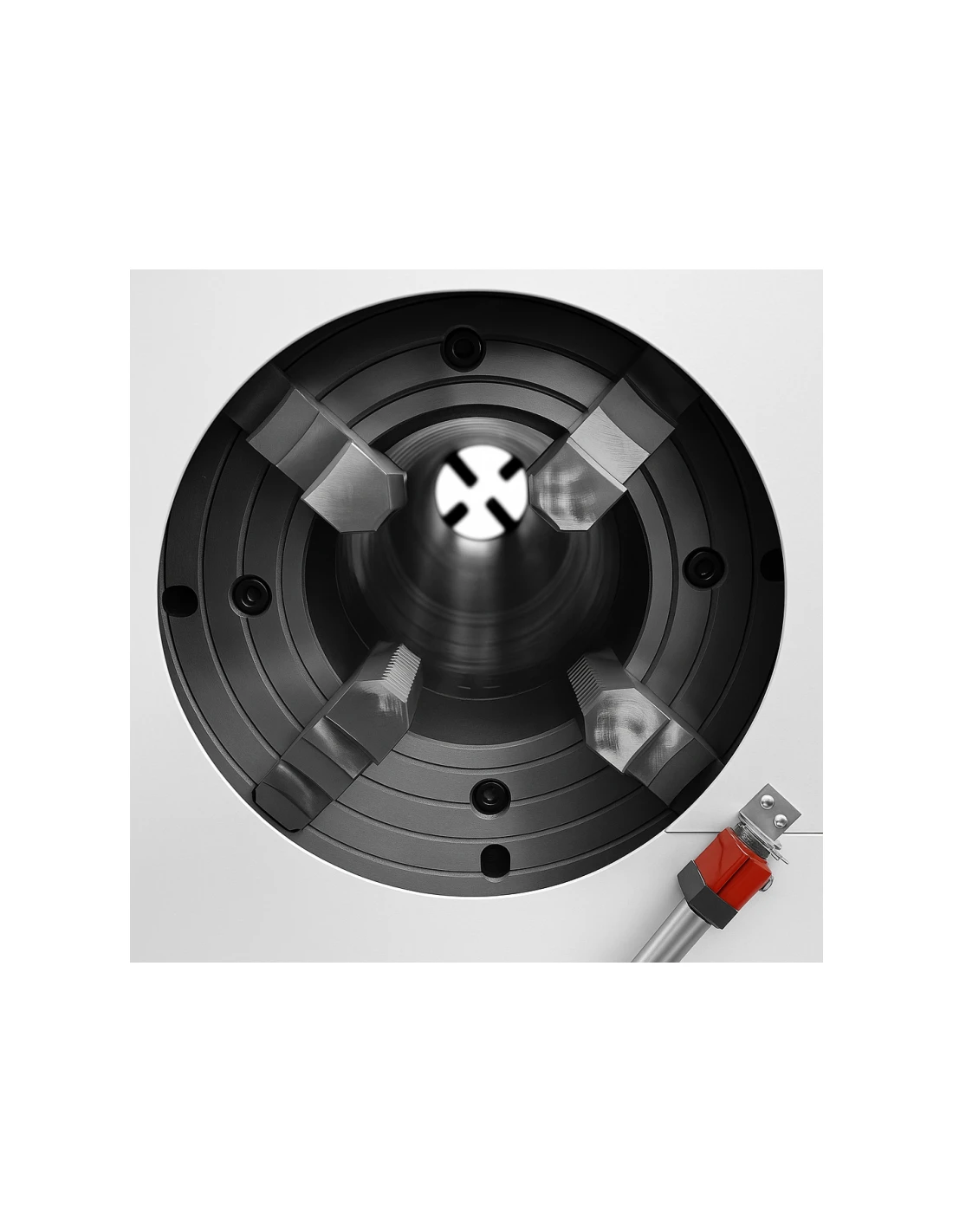

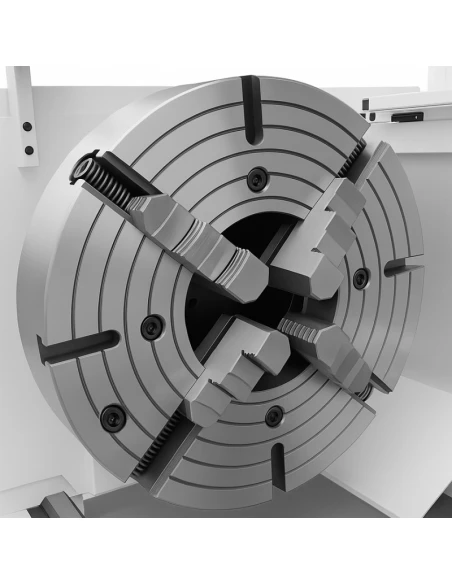

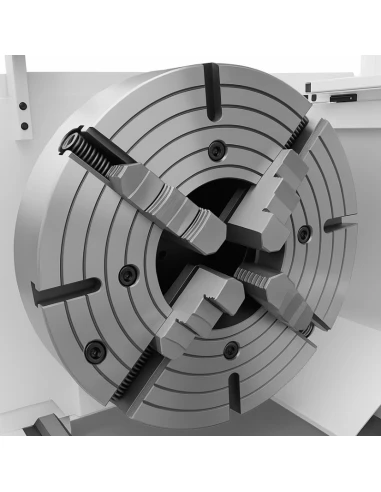

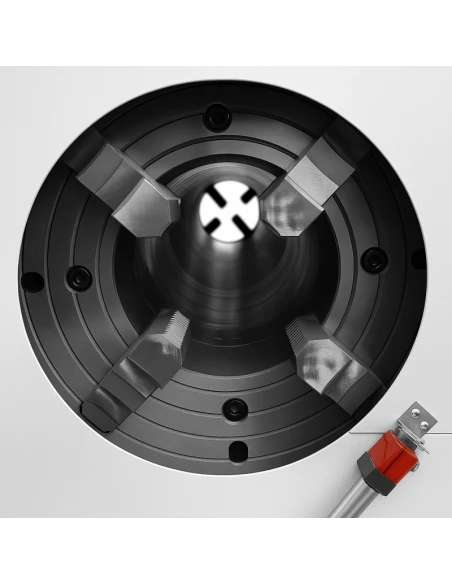

Vřeteno s vrtáním 320 mm(volitelně 270 mm), rozsahem otáček 22-300 ot/min a motorem o výkonu 11 kW zajišťuje vysoký řezný výkon. Standardní čtyřčelisťové sklíčidlo 630 mm(volitelně tříčelisťové sklíčidlo 400 mm) zaručuje bezpečné upnutí obrobků.

Vedení a pohony

Lineární vedení a přesné servopohony zajišťují plynulý pohyb v osách X/Z s pojezdy 1850/620 mm a rychloposuvem 4/8 m/min. Tím minimalizují chyby polohování a zajišťují vysokou dynamiku práce.

Řídicí systém

Standardní řízení Siemens Sinumerik 808D(volitelně Siemens 828D nebo Fanuc Oi-TF) umožňuje přesné programování a optimalizaci obráběcích procesů. Kompaktní ovládací panel se stupněm krytí IP65 zajišťuje spolehlivost v náročných dílenských podmínkách, zatímco rozhraní RS-232 usnadňuje integraci se systémy CAD/CAM.

Přesnost a pracovní výkon

Průmyslový soustruh CKT1000X2000 s vrtáním vřetena 320 mmnabízí vysokou přesnost díky modernímu CNC řízení a robustní konstrukci. Opakovatelnost os X/Z na úrovni 0.012/0.02 mm a 0.025 mm ve spojení s rychlostí posuvu 4/8 m/min umožňuje optimalizovat dráhy nástroje, zkrátit výrobní cyklus a zvýšit produktivitu. Výkonný motor 11 kW umožňuje obrábění velkých obrobků v sériové i kusové výrobě.

Použití CNC soustruhu na trubky CKT1000X1500

CNC soustruh na kov CKT1000X1500 s vrtáním vřetena 320 mmnachází uplatnění v náročných průmyslových odvětvích, jako jsou:

• Ropný a plynárenský průmysl: Obrábění trubek, přírub a spojovacích prvků velkých průměrů.
• Strojírenský průmysl: Výroba hřídelů, pouzder a konstrukčních součástí.
• Výroba strojů: Soustružení přesných součástí pro průmyslové stroje a zařízení.
• Energetický průmysl: Obrábění součástí, jako jsou prvky turbín a hnací hřídele.
• Výrobní dílny: Kusová a sériová výroba vyžadující vysokou přesnost a flexibilitu.

Díky velkému vrtání vřetena a pokročilým možnostem konfigurace je CNC soustruh vhodný pro střední a velké výrobní provozy.

CNC řízení – Siemens Sinumerik 808D, SINUMERIK 828D a Fanuc Oi-TF

CNC soustruhy na trubky CORMAK CKT1000x2000 jsou vybaveny profesionálními řídicími systémy renomovaných výrobců Siemens, Fanuc a GSK. Zajišťují přesnost, spolehlivost a flexibilní přizpůsobení různým výrobním požadavkům, od jednoduchých operací až po složité obráběcí procesy.

Siemens Sinumerik 808D – kompaktní CNC řízení pro základní použití

Siemens Sinumerik 808D je hospodárné CNC řízení určené pro soustruhy a frézky základní třídy, vhodné pro malé a střední provozy. Mezi jeho hlavní vlastnosti patří:

• Intuitivní obsluha: Grafické uživatelské rozhraní a funkce Teach-In usnadňují programování a zkracují dobu potřebnou k zaučení obsluhy.
• Vysoká spolehlivost: Odolná konstrukce chráněná proti prachu a vlhkosti zajišťuje stabilní provoz v náročných dílenských podmínkách.
• Kompatibilita: Řízení je určeno pro stroje se standardními požadavky a umožňuje snadnou integraci servopohonů SIEMENS.
• Optimalizace nákladů: Nízká spotřeba energie a minimální servisní nároky jsou vhodné pro začínající uživatele CNC techniky.

CNC řízení – Siemens a Fanuc

CNC soustruh na trubky CORMAK CKT1000x2000 nabízí moderní řídicí systémy CNC, jako jsou SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D a Fanuc Oi-TF, které zajišťují přesnost, spolehlivost a snadnou obsluhu:

SIEMENS SINUMERIK 808 Advanced

• Intuitivní rozhraní: Snadná obsluha vhodná pro menší dílny a začínající uživatele.
• Spolehlivost: Odolná konstrukce uzpůsobená náročným průmyslovým podmínkám.
• Hospodárnost: Řízení je určeno pro základní soustružnické a frézovací aplikace.

Siemens Sinumerik 828D

• Vysoký výpočetní výkon: Umožňuje dynamické obrábění a zpracování složitých cyklů.
• Integrace s CAD/CAM: Usnadňuje spolupráci s konstrukčním a programovacím softwarem.
• Pokročilé funkce: Optimalizace drah nástroje a možnost rozšíření o další moduly.

Fanuc Oi-TF

• Stabilita: Spolehlivý provoz při sériové výrobě a dlouhodobém zatížení.
• Pokročilé soustružnické cykly: Vhodné pro přesné obráběcí operace, jako je soustružení závitů a zapichování.
• Intuitivní obsluha: Přehledné uživatelské rozhraní urychluje programování.

Stáhnout návod k systémům Siemens Sinumerik 828/840

Technické parametry

Standardní vybavení

• Řízení Sinumerik 808D v polštině

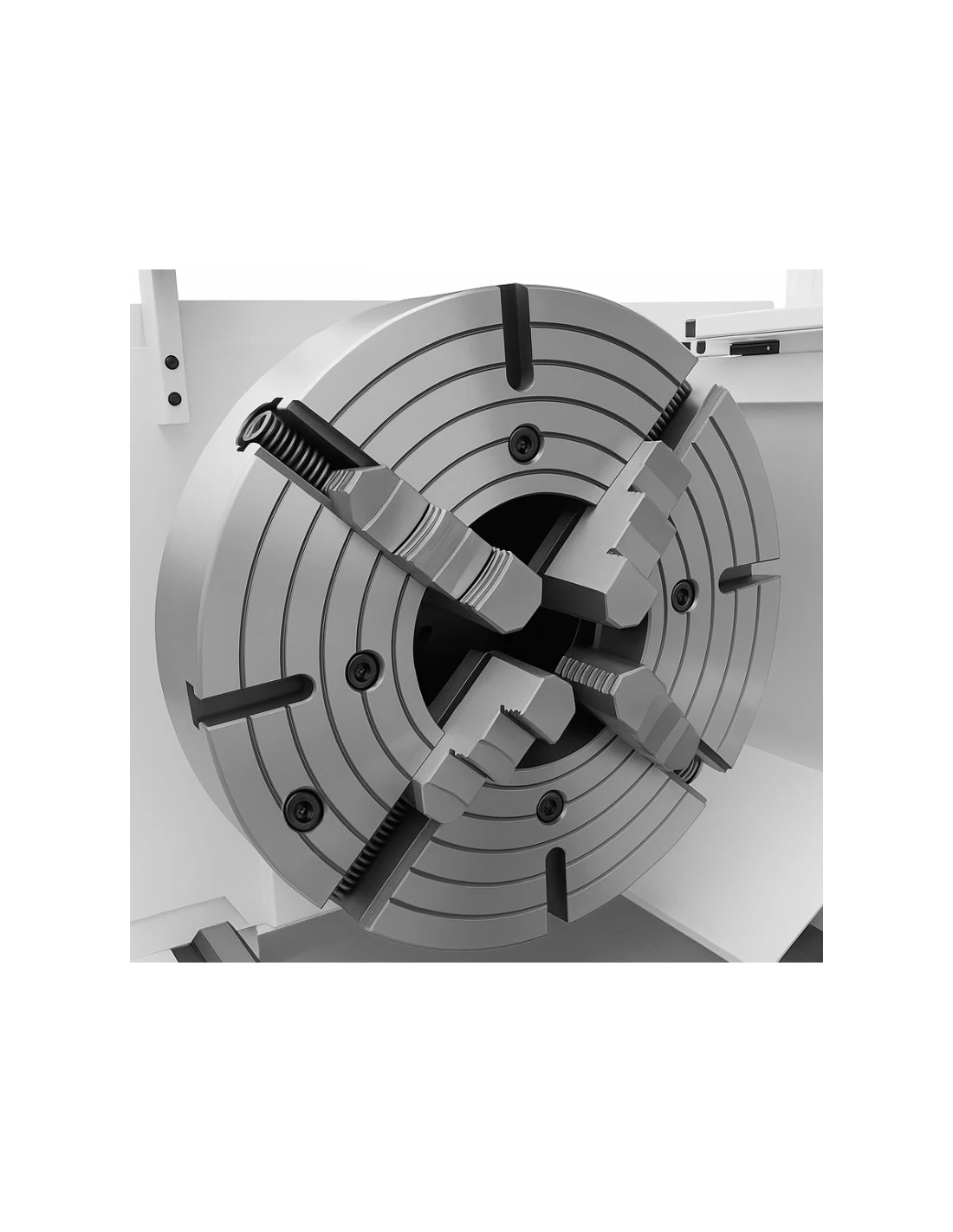

• 2× ruční čtyřčelisťové soustružnické sklíčidlo 630 mm
• Čtyřpolohová nástrojová hlava
• Sada čelistí
• Ručně ovládaný koník
• Chladicí systém
• Systém automatického mazání převodovky a vedení
• Halogenové osvětlení 24V
• Návod k obsluze v polštině
• ES prohlášení o shodě

Volitelné vybavení

• Vrtání vřetena 270 mm
• 6- a 8nástrojová hlava
• Ruční ovládací kolečka
• Tříčelisťové sklíčidlo 400 mm
• Hydraulické sklíčidlo a hydraulický koník
• Řízení: Fanuc, Siemens 828D

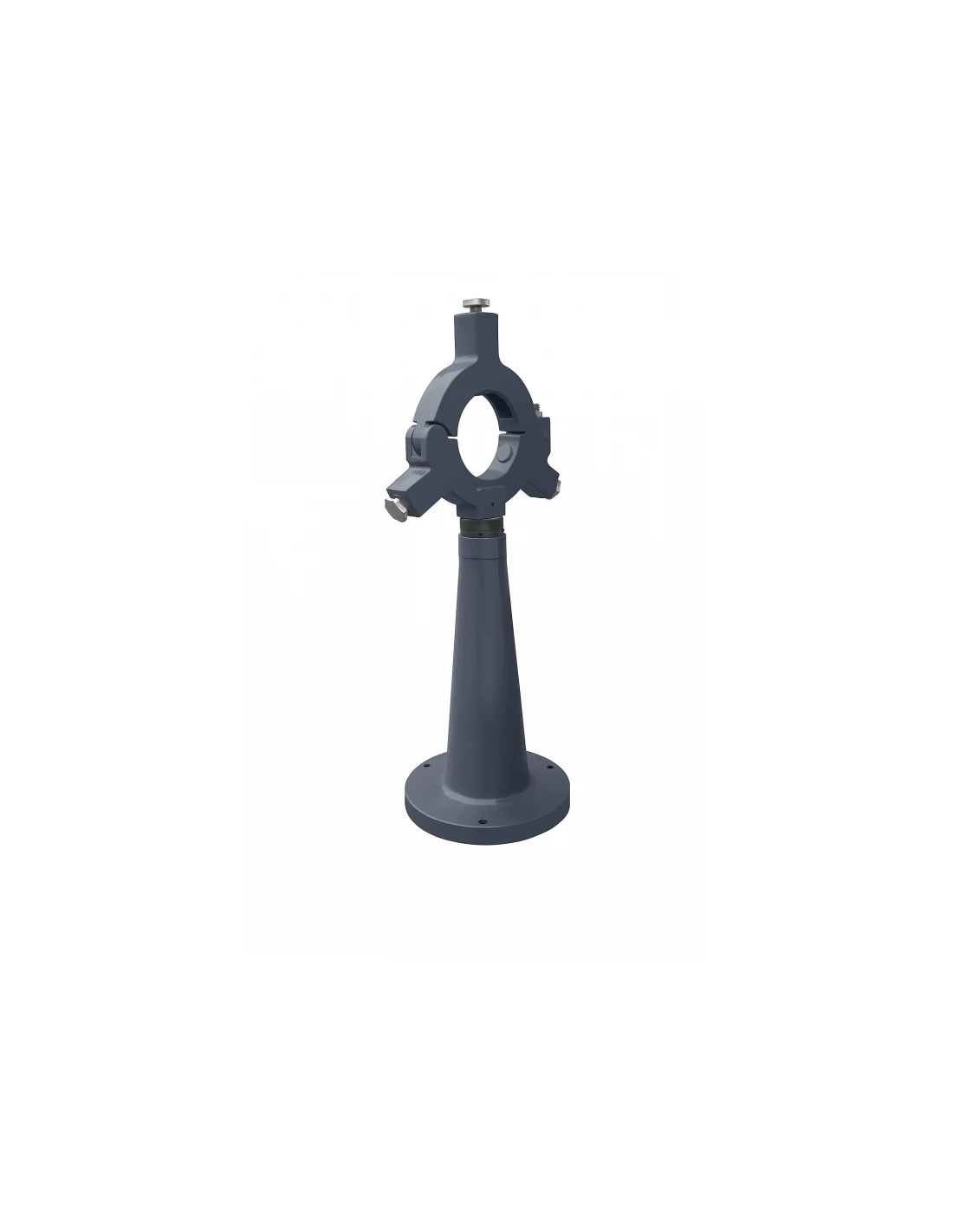

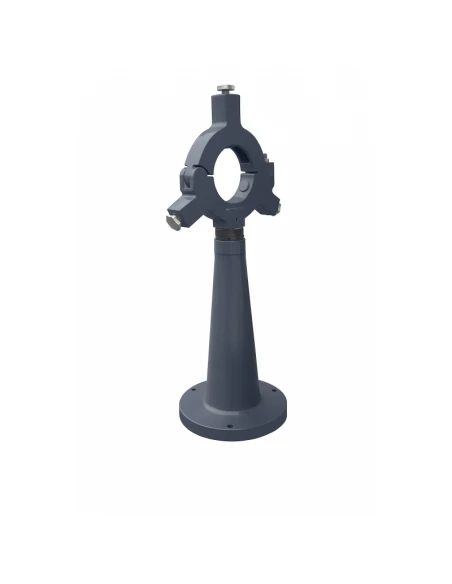

• Pevná luneta a pohyblivá luneta
