Name: CNC frézka C2040 ATC 4 osy PREMIUM (2150x4300)
Brand: Cormak
SKU: CK.1546
Price: 1187826 CZK
Availability: InStock

Prodáno více než 500 CNC frézovacích plotrů v naší zemi!

Obráběcí centrum s průmyslovým řízením poskytuje všestrannost při obrábění (řezání, vrtání, frézování, gravírování). Volný přístup ke stroji umožňuje obsluhu jednou osobou. Nabízený plotr je přesný stroj založený na komponentech od světových výrobců. Frézovací plotr CNC CORMAK C2040 ATC je určen k obrábění a řezání dřevěných materiálů, dřevotřísky, MDF, OSB, překližky nebo PVC, plexiskla, dibondu. Motory YASKAWA SERVO AC zajišťují odpovídající zrychlení a rychlosti v jednotlivých směrech.

Stroj je řízen JAPONSKÝM ( nikoli čínským) průmyslovým regulátorem s klávesnicí a LCD displejem

1 187 826 Kč

S DPH

Popis

Popis stroje

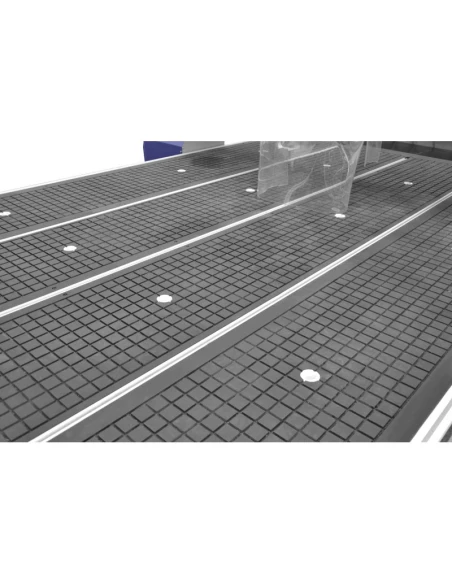

1. Pracovní stůl

Pracovní stůl vyrobený hybridní technologií,
Má drážky, které umožňují i ruční upínání materiálu o rozměrech 2100 x 4300 mm,
Sekční stůl se čtyřmi nezávislými vakuovými sekcemi včetně vývěvy o výkonu 7,5 kW !

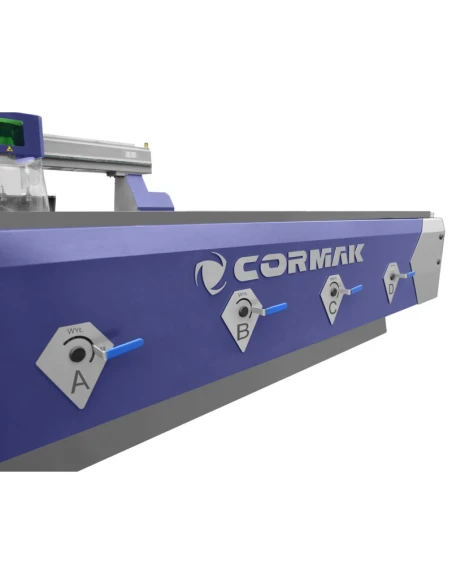

2. Nastavitelné vakuové sekce stolu

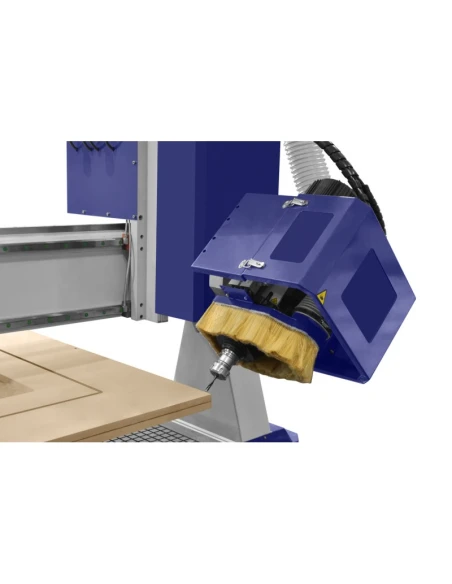

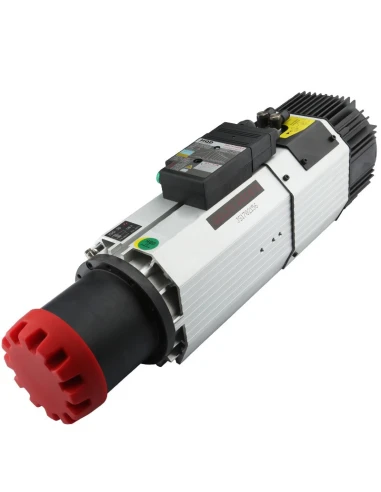

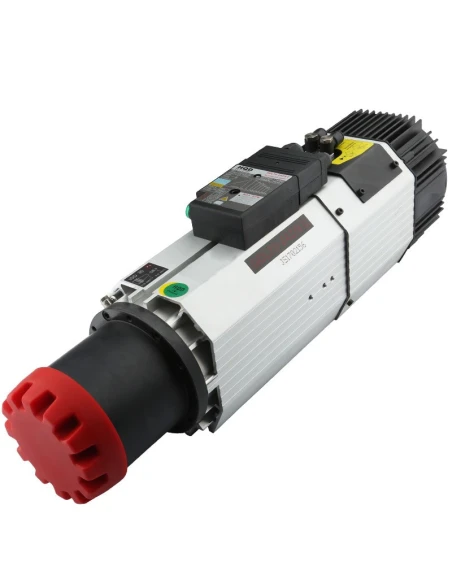

3. Vřeteno HQD

Vysoce výkonné bezkartáčové vřeteno, které se vyznačuje velmi vysokým výkonem 9 kW
Dodatečně vybaveno inovativním systémem chlazení AIR/not liquid!
Konstrukce vřetena využívá vysoce kvalitní strojní ložiska, která se vyznačují velmi tichým chodem a zaručují zvýšenou životnost.
Vřeteno je vybaveno inovativním systémem chlazení vzduch/ne kapalina.
Rozsah otáček vřetena je od 4 500 do 24 000 ot/min.
Možnost přidání olejové mlhy za příplatek

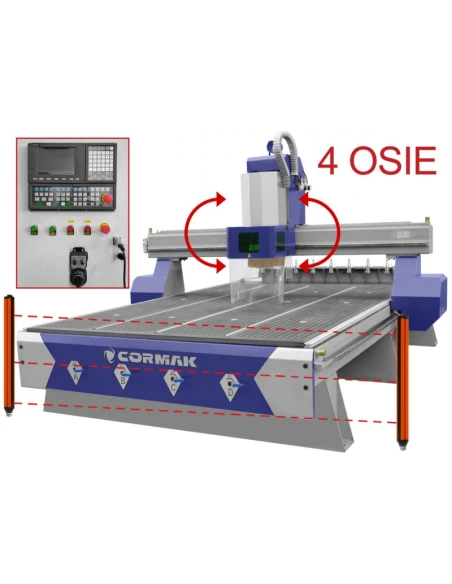

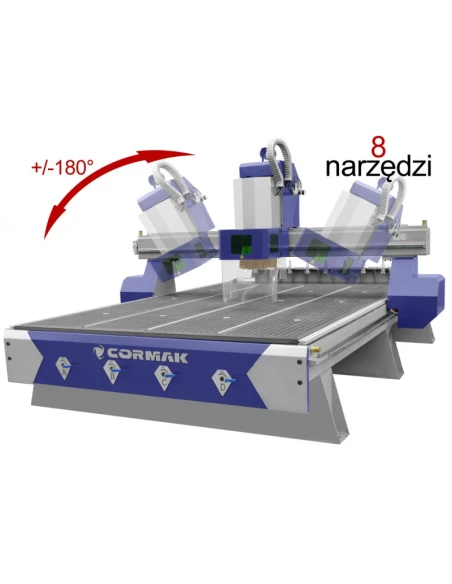

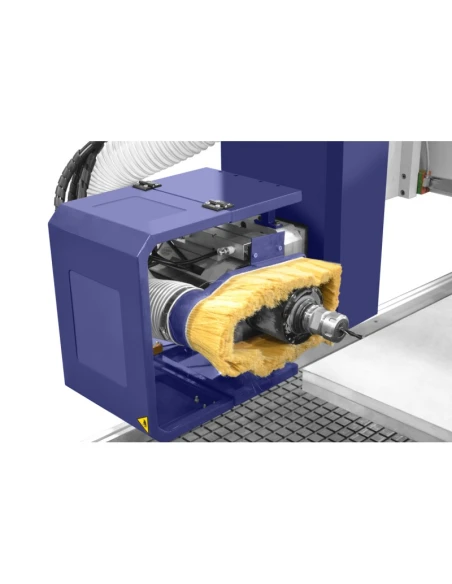

4. osa

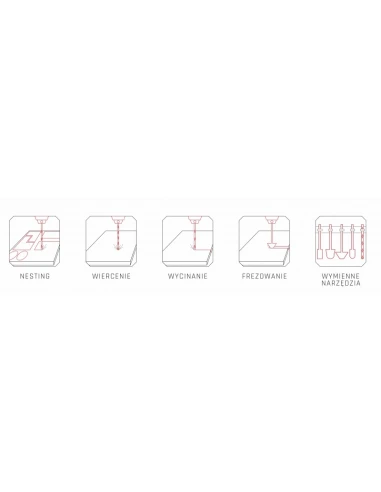

Všestranné obrábění (řezání, vrtání, frézování, gravírování)
volný přístup ke stroji umožňující obsluhu jedním pracovníkem

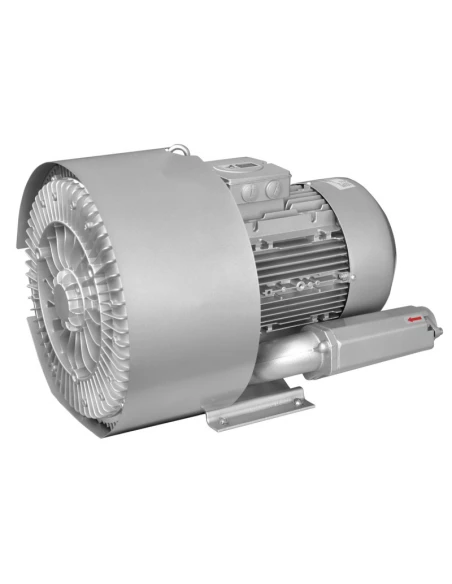

5. Vakuová pumpa

Vakuové čerpadlo - 7,5 kW (až 440 mbar)
4 nezávislé vakuové sekce

6. a 7. disk

Motory SERVO používané k pohonu vysoce výkonných obráběcích strojů poskytují odpovídající zrychlení a rychlosti v každém směru.

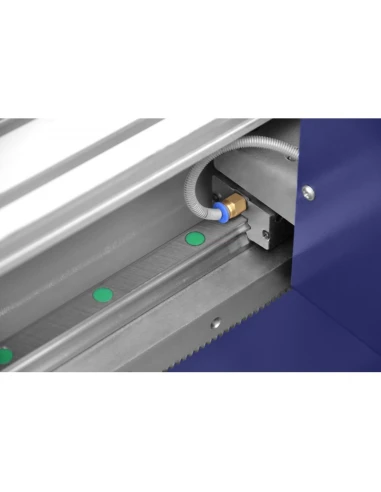

V osách X a Y jsou použity vysoce kvalitní, uživateli chválené ozubené lišty, které zajišťují dlouhou životnost a přesnost,
Osa Z je poháněna vysoce kvalitním kuličkovým šroubem.
Všechny osy se pohybují na kolejnicových vedeních.
Stroj je vybaven snímačem výšky nástroje

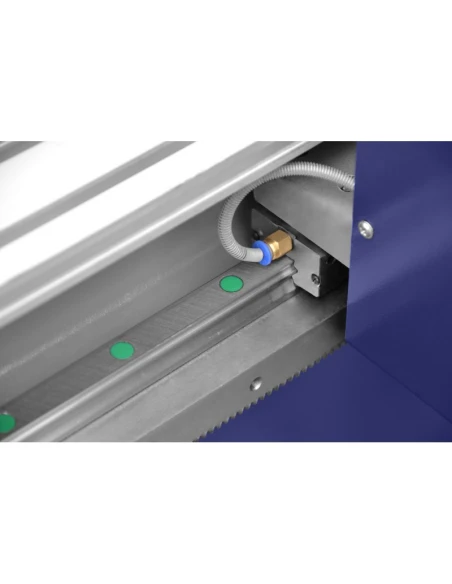

Pohon brány na ozubených kolejnicích, valivá lineární vedení.
Stroj je vybaven snímačem výšky.

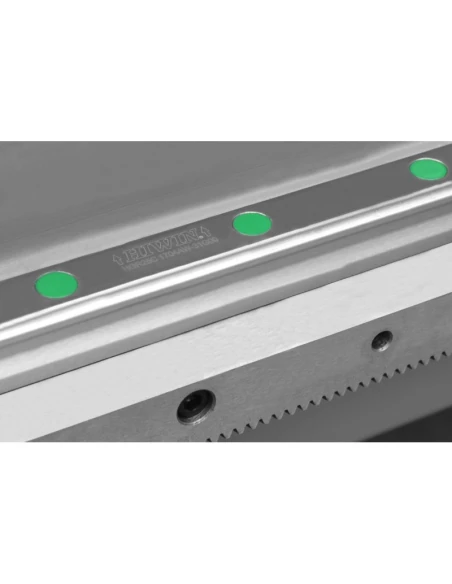

Lineární ložiska: lichoběžníkové kolejnice, vozíky Hiwin

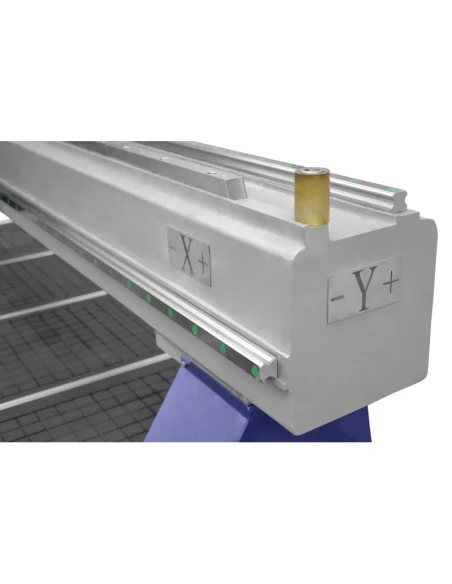

8. Struktura

Konstrukce posuvných vrat je vyrobena z litiny, čímž je dosaženo neuvěřitelné tuhosti, velmi dobře pohlcuje vibrace vznikající při zpracování.
Pevná konstrukce stolu , vyrobená z vysoce kvalitních materiálů. Během výrobního procesu je podrobena tepelnému zpracování.
Pružná konstrukce stolu.
Volný přístup ke stroji umožňující obsluhu jednou osobou

9. Sklad nářadí

Dřík nástroje pouzdro ISO30 ER32
Zásobník na nářadí 8 položek,
Snímač pro měření výšky nástroje,
Sada nástrojových držáků: ISO30 a nástrojových pouzder s rozměry: -1/2" - 6 ks.
Kompletně smontované. -1/8" - 2 ks.
-3-4mm - 2 ks.
Příslušenství:
Příslušenství: -3-4mm - 2 ks. -5-6mm - 4 ks.
-7-8 mm - 2 ks.
-9-10 mm - 2 ks.
Pro automatickou výměnu nástrojů je nutné připojení kompresoru

Programování, PRŮMYSLOVÉ ŘÍZENÍ:

Stroj podporuje software CAD/CAM v nejnovější verzi
Software umožňuje rychlé a snadné navrhování dílů, které program následně převede do takzvaného G-kódu. Je také možné importovat soubory připravené k použití z jiného softwaru.

Střídavé motory SERVO YASKAWA (zkontrolujte ) používané k pohonu výkonných obráběcích strojů zajišťují potřebná zrychlení a rychlosti v jednotlivých směrech.

Frézka na novém softwaru.

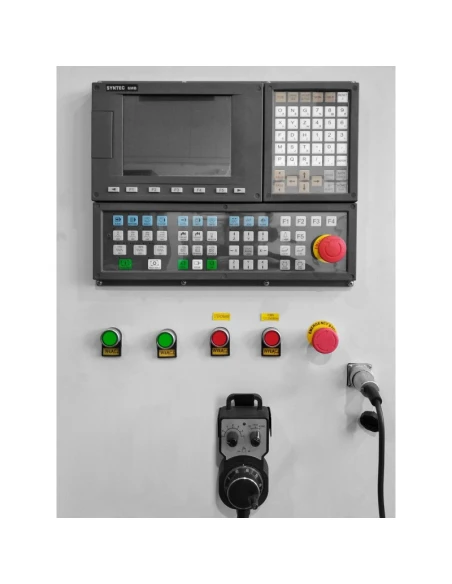

Stroj je řízen JAPONSKÝM ( nikoli čínským ) průmyslovým řídicím systémem s manipulátorem a LCD displejem

Nabízíme obráběcí stroje s originálním CE EU DTR - certifikované těmi nejlepšími v EU.

Výběrem značky CORMAK volíte přesné obrábění a dlouhou životnost, klid a bezpečnost pro sebe nebo své zaměstnance.

Nevyhledáváme externí firmy , máme vlastní servis ( záruční/záruční servis/školení/předvádění strojů ) na našem pracovišti CORMAK

ZADARMO ŠKOLENÍ ZÁKAZNÍKŮ A INSTALACE

Stroj je vybaven paměťovou funkcí pro poslední cestu G-kódu. V případě výpadku nebo přerušení napájení se spustí od posledního bodu bez ztráty času a materiálu.

Vybavení

Vzduchem chlazené vřeteno, verze Premium
Hybridní servopohony na střídavý proud Yaskawa
Vyvýšený portál osy Z na 350 mm
Vyvýšený portál osy Z na 350 mm
Vakuový stůl - 4 nezávislé vakuové sekce+ t-stůl pro ruční upínání materiálu (rukojeti jsou součástí dodávky)
Snímač pro měření nástrojů je součástí dodávky
Nástroje, sada pouzder , nivelační patky a další příslušenství

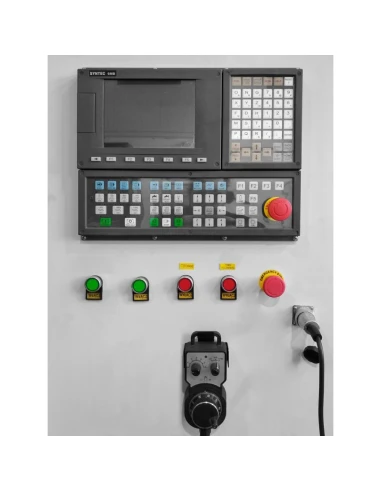

Řízení SYNTEC
Stroj vybavený funkcí paměti poslední dráhy G-kódu (V případě výpadku nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času a materiálu.
Stroj s funkcí paměti poslední dráhy G-kódu.
Vakuové čerpadlo 7,5 kW
Nejnovější software UCanCAM V12 v polské jazykové verzi
Sada nástrojů: frézy, vrtáky, sklíčidla

Volitelné vybavení

Bezpečnostní zábrany nejvyšší třídy:

Přístroj je vybaven speciálními ochrannými prvky, jako jsou např.
K dispozici jsou volitelné lehké bezpečnostní zábrany nejvyšší kvality
Senzorem určená bezpečnostní zóna zabraňuje vstupu do pracovního prostoru stroje
Sada zábran zajišťuje bezpečnost obsluhy

Výška dveří v ose Z až 450 mm

Mlhovač oleje

Mlha z oleje a vzduchu

*Vyložení a umístění stroje na straně zákazníka

**Zástrčka napájení na straně zákazníka díky různým zásuvkám 16a / 32a

Instalace frézovacího plotru u našich zákazníků

https://www.cormak.pl/pl/content/category/5-uruchomienia-ploterow-frezujacych-cnc

[

Pracovní plocha	2150x4300 mm
Osa Z	350 mm
Konstrukce	Struktura	Rám - litina / stůl - svařovaná ocel
Tabulka	hybridní
Výkon vřetena	9 kW
Výkon vřetena	Vzduchem chlazené HQD (volitelně olejová mlha)
Otáčky vřetena	od 6000 do 24000 ot/min
Napájení	400 V, stlačený vzduch min. 8 barů
Přesnost polohování	0,01 mm
Lineární uložení	trapézové kolejnice, vozíky Hiwin
Upevnění materiálu	vakuové, hybridní
Čerpadlo	vakuum 7,5 kW, 4 nezávislé vakuové sekce
Software	UCanCAM V12 v polské jazykové verzi
Rozměry	5070 x 2870 x 1950 mm
Hmotnost	2450 kg
