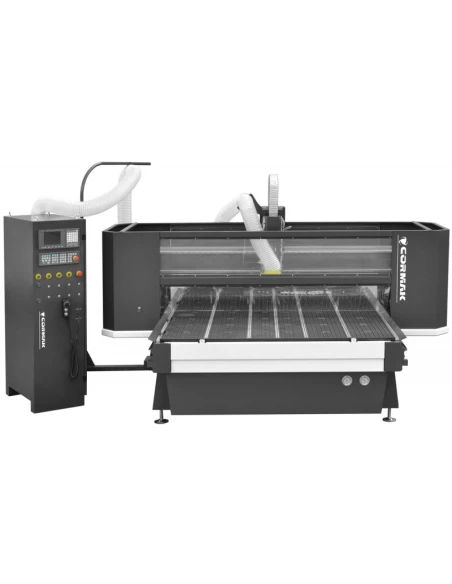

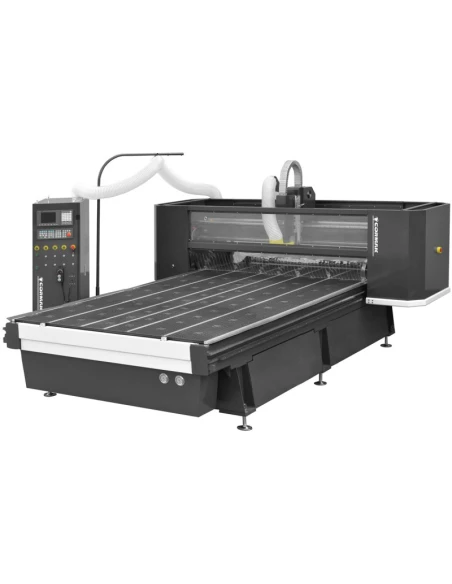

CNC frézka CORMAK C2030 IND (2100x3100)

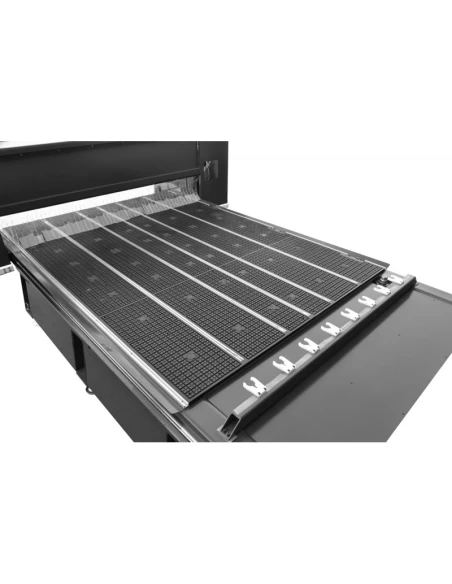

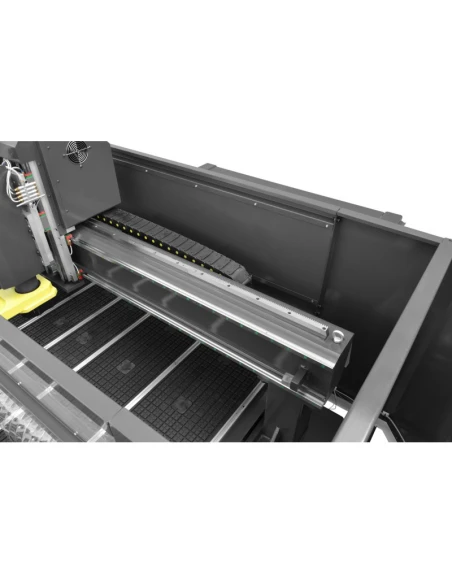

1. Pracovní stůl

• Sekční stůl se šesti nezávislými vakuovými sekcemi, vyrobený z tuhého a robustního HPL, ovládaný přímo z ovládací skříňky,
• Každá sekce má otvory, do kterých je systémem trubek přiváděn podtlak z vývěvy,
• Hlavní otvory ve vakuovém stole jsou opatřeny zátkami pro umístění různých formátů materiálů,
• Povrch pracovního stolu je pokryt sítí kanálků, která umožňuje rovnoměrné rozložení vakua po celé jeho ploše,
• Má drážky, které rovněž umožňují ruční upínání materiálu,
• Stůl je vybaven nárazníky ve dvou osách! Pneumatické polohovadla, která umožňují, aby byl materiál vždy umístěn na stejném místě,
• Řada plotrů IND je vybavena zesíleným, průmyslově pevným pracovním stolem,
• Možnost umístění skříňky na nářadí pod pracovní stůl na jeho konci.

2. Vřeteno HSD italské výroby

• Bezkartáčové vřeteno od renomovaného špičkového výrobce, 9 kW, napájené invertorem, s ochranou proti přetížení .
• Elektrovřeteno s ochranou proti přetížení.
• Elektrovřeteno pro frézování vybavené inovativním systémem chlazení AIR.
• Frézovací vřeteno s inovativním systémem chlazení vzduchem.
• Přizpůsobené k automatické výměně nástrojů, která zkracuje dobu obrábění tím, že eliminuje prostoje spojené s ruční výměnou fréz.
• Automatika umožňuje používat všechny nástroje ve výrobním procesu bez nutnosti kalibrace a zastavení výrobního cyklu
• Možnost přidání olejové mlhy za příplatek

3.Pohon

• Energeticky účinné vysoce výkonné střídavé servopohony YASKAWA řízené digitální řídicí jednotkou, které zajišťují vynikající kvalitu obrábění při zachování vysokých pracovních rychlostí v každém směru,
• Střídavé servopohony YASKAWA jsou určeny pro vysokorychlostní obrábění.
• Bezkartáčové střídavé servomotory pohánějící osy X, Y přenášejí pohon prostřednictvím vysoce výkonných planetových převodovek
• Osa Z, kde je přesnost polohování rozhodující, je poháněna zesíleným kuličkovým šroubem
• Pohyb vrat podél os X a Y je zajišťován prostřednictvím vodicích lišt a kuželových převodů HIWIN, které zaručují dlouholetý bezporuchový provoz a jsou vyrobeny z vysoce kvalitní kalené a temperované oceli
• Profesionální lichoběžníkové kolejnice značky HIWIN použité ve všech osách podléhají kontrole shody a v každé fázi montáže jsou prováděny zkušební postupy

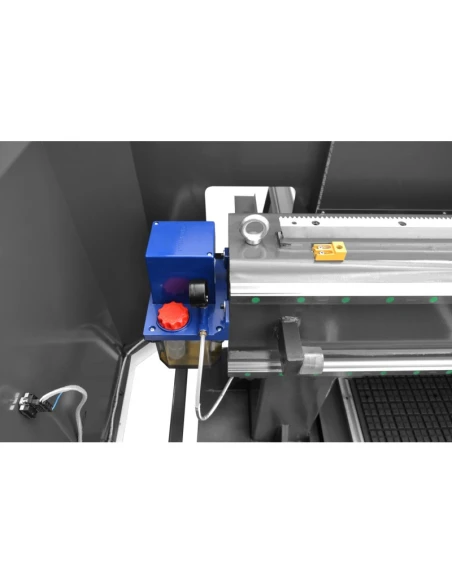

• Centrální bezúdržbový systém mazání nejdůležitějších pohyblivých součástí: podvozků a kuličkového šroubu. To šetří čas a chrání nejdůležitější pohyblivé součásti.

4. Konstrukce

• Konstrukce posuvné brány je vyrobena z litiny dosahující neuvěřitelné tuhosti velmi dobře pohlcuje vibrace vznikající při zpracování.
• Pevná konstrukce stolu , vyrobená z žebrované oceli, vylučuje vznik vibrací během výrobního procesu.
  • Stůl je vyroben z litiny.

5. Zásobník nástrojů a snímač měření nástrojů

• Stroj je vybaven 8polohovým lineárním zásobníkem nástrojů, sadou kuželů ISO30 a pouzdry ER32
• Sada držáků nástrojů: ISO30 a upínací pouzdra s rozměry:
  • Stroj je vybaven 8polohovým lineárním zásobníkem nástrojů. 1/2" - 6 ks; 1/8" - 2 ks; 3-4 mm - 2 ks; 5-6 mm - 4 ks; 7-8 mm - 2 ks; 9-10 mm - 2 ks
  • Každá CNC frézka je vybavena přesným snímačem výšky nástroje v ose Z, díky němuž odpadá čas na korekce měření po každé výměně nástroje.

  6. Software, PRŮMYSLOVÉ ŘÍZENÍ:

  • Stroj je řízen průmyslovou řídicí jednotkou SYNTEC jako u velkých obráběcích center. Součástí řídicí jednotky je: klávesnice a LCD displej.
  • Volitelný nejnovější software UCanCAM V12 v polské jazykové verzi (software poskytuje možnost importu souborů z Corelu, Autocadu atd.). Import/export souborů, textový editor a vstup a mnoho dalších funkcí)
  • Software umožňuje rychlé a snadné navrhování prvků, které program následně převede do tzv. kódu G. Je také možné importovat hotové soubory z jiných programů.

  7. Vakuová pumpa a odsávací patka

  • Nová generace odsávacích šanonů, umožňuje rychlejší a efektivnější odsávací práce
  • Použití vakuové pumpy výrazně zvyšuje sílu upnutí obrobků na stole stroje, takže se materiál nepohybuje
  • Volitelná vývěva - 7,5 kW (max. -440 mbar)
  • 6 nezávislých vakuových sekcí

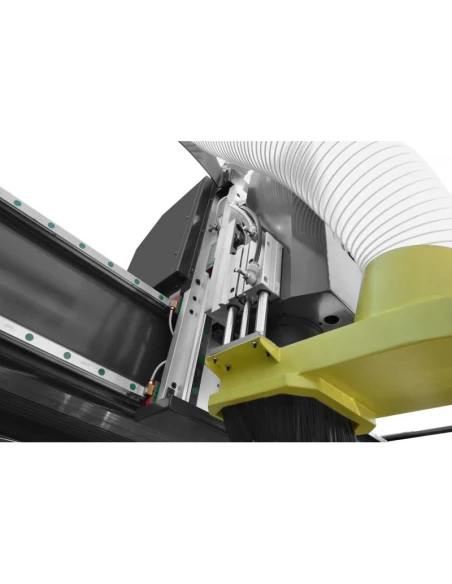

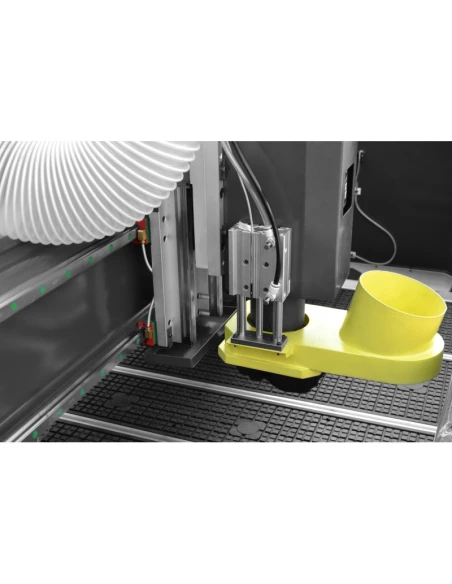

  • Penumatická odsávací patka, umístěná u vřetena, umožňuje připojení libovolného odsávání třísek, čímž udržuje obrábění čisté, bezpečné a zároveň zachovává přesnost



  Nabízíme obráběcí stroje s originálním CE EU DTR - certifikované těmi nejlepšími v EU.

  Volbou značky CORMAK volíte přesné obrábění a dlouhou životnost, klid a bezpečnost pro sebe nebo své zaměstnance.

  Nevyhledáváme externí firmy , máme vlastní servis ( záruční/záruční servis/školení/předvádění strojů ) v našich prostorách CORMAK

  ZADARMO ZAŠKOLENÍ A PŘEDÁNÍ DO PROVOZU U ZÁKAZNÍKA

  Stroj je vybaven funkcí paměti pro poslední cestu G-kódu. V případě výpadku nebo přerušení dodávky elektrické energie se spustí od posledního bodu bez ztráty času nebo materiálu.

  Vybavení na přání

  Vysavač 7,5 kW - 5900 Kč netto

  2x vývěva - 14900 netto

  Moderní software UCanCAM V12 v polské jazykové verzi - 1000 PLN netto

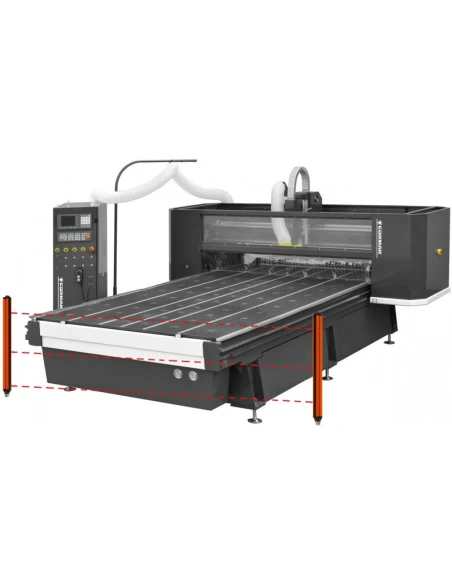

  Bariéry nejvyšší třídy:

  • K dispozici jsou volitelné světelné bezpečnostní závory nejvyšší kvality
  • Senzorem určená bezpečnostní zóna zabraňuje vstupu do pracovního prostoru stroje
  • Sada zábran zajišťuje bezpečnost obsluhy

  Zdvih dveří v ose až 450 mm

  Sada nářadí: frézy, vrtáky, sklíčidla

  Nakládací/vykládací stůl (nakládání/vykládání) jako u HK-51 a HK-52

  * V závislosti na druhu zpracovávaného materiálu a typu obrábění se doporučuje použití dvou vakuových vývěv pro zvýšení účinnosti držení materiálu

  * Vyložení a umístění stroje na straně zákazníka

  ** Napájecí zástrčka na straně zákazníka díky různým zásuvkám 16a / 32a
