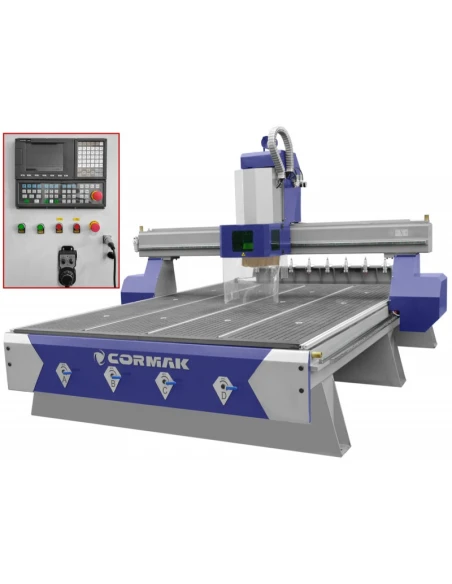

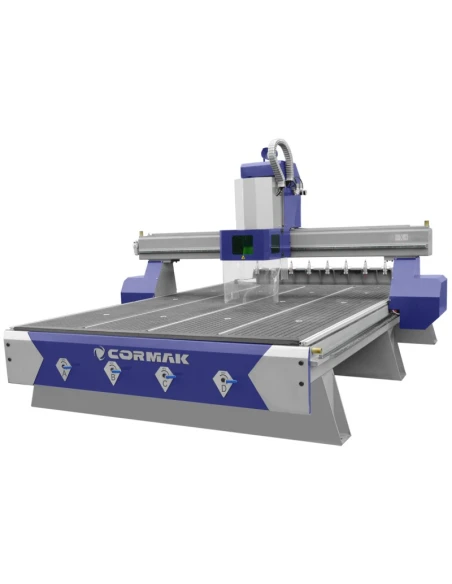

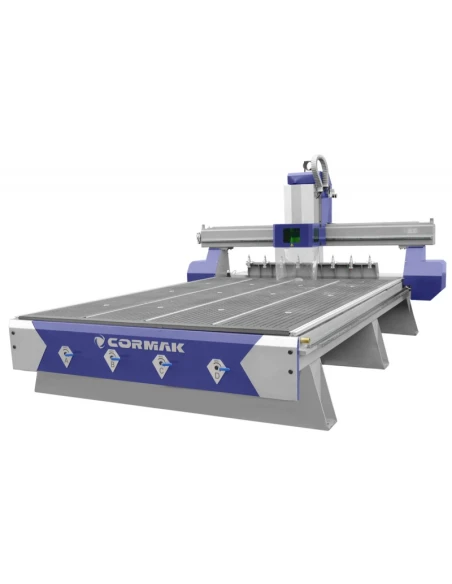

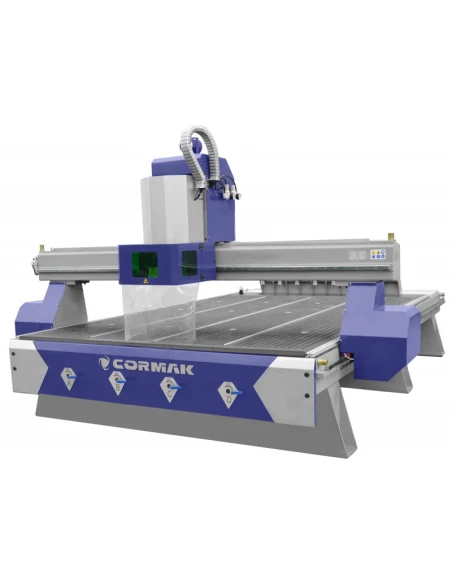

CNC frézka C2030 ATC PREMIUM (2100 x 3200)

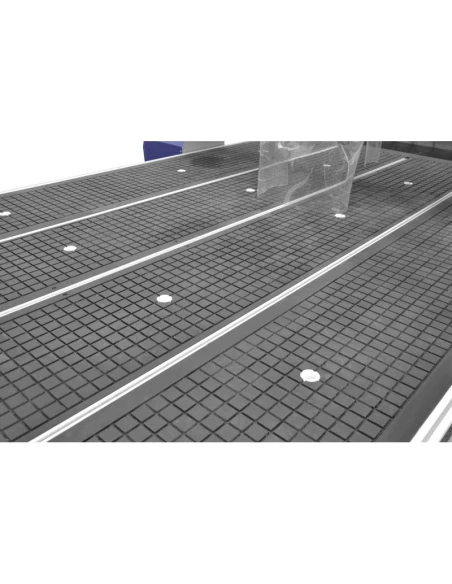

1. Pracovní stůl

• Sekční stůl se čtyřmi nezávislými vakuovými sekcemi, vyrobený z pevného a odolného HPL,
• Každá sekce má otvory, do kterých je systémem trubek přiváděn podtlak z vývěvy,
• Hlavní otvory vakuového stolu jsou opatřeny zátkami pro umístění různých formátů materiálů,
• Povrch pracovního stolu je pokryt sítí kanálků, která umožňuje rovnoměrné rozložení vakua po celé jeho ploše,
• Má drážky, které rovněž umožňují ruční upínání materiálu

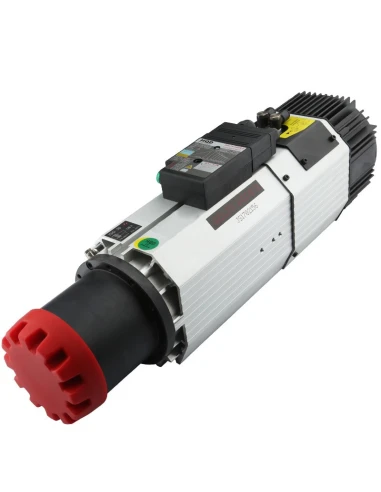

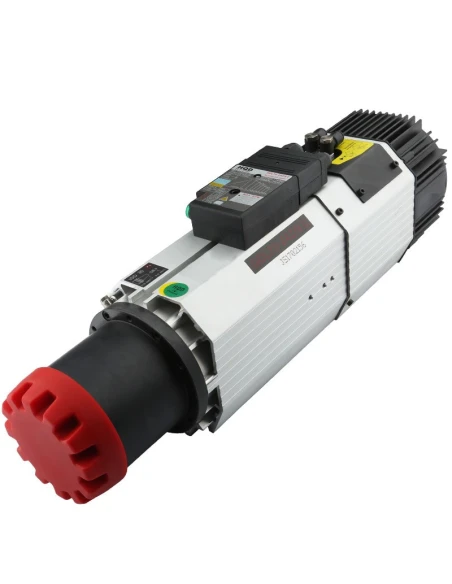

2. Vřeteno HQD

• Vysoce výkonné bezkartáčové vřeteno od renomovaného výrobce, 9 kW, napájené měničem, s ochranou proti přetížení
• Elektrické vřeteno s ochranou proti přetížení.
• Elektrovřeteno pro frézování vybavené inovativním systémem chlazení AIR.
• Vhodné pro frézky.
• Přizpůsobeno pro automatickou výměnu nástrojů, která zkracuje dobu obrábění tím, že eliminuje prostoje spojené s ruční výměnou fréz.
• Automatika umožňuje používat všechny nástroje ve výrobním procesu bez nutnosti kalibrace a zastavení výrobního cyklu
• Možnost přidání olejové mlhy za příplatek

3.Pohon

• Energeticky účinné vysoce výkonné střídavé servopohony YASKAWA řízené digitální řídicí jednotkou, které zajišťují vynikající kvalitu obrábění při zachování vysokých pracovních rychlostí v každém směru
• Střídavé servopohony YASKAWA jsou určeny pro vysokorychlostní obrábění.
• Bezkartáčové střídavé servomotory pohánějící osy X, Y přenášejí pohon prostřednictvím vysoce výkonných planetových převodovek.
• Osa Z, kde je přesnost polohování rozhodující, je poháněna zesíleným kuličkovým šroubem.

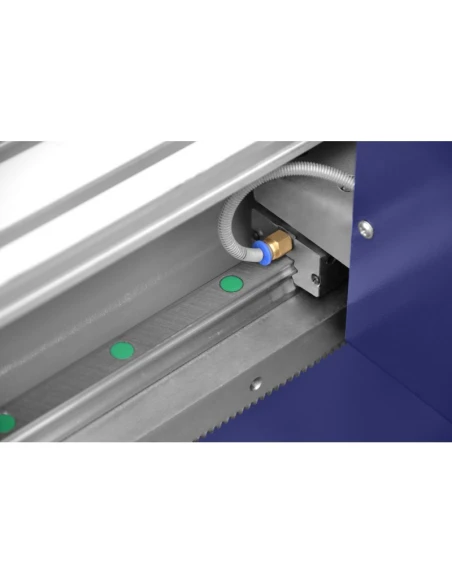

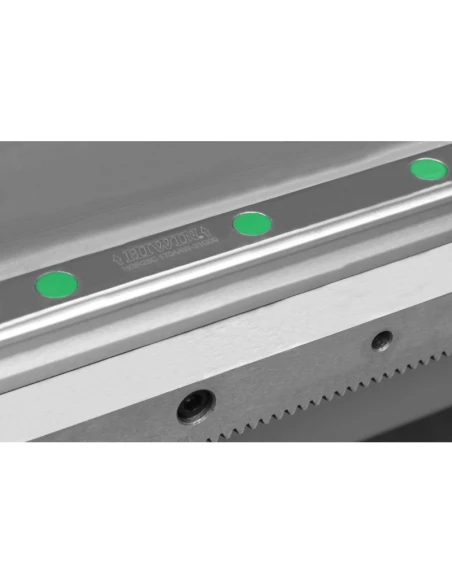

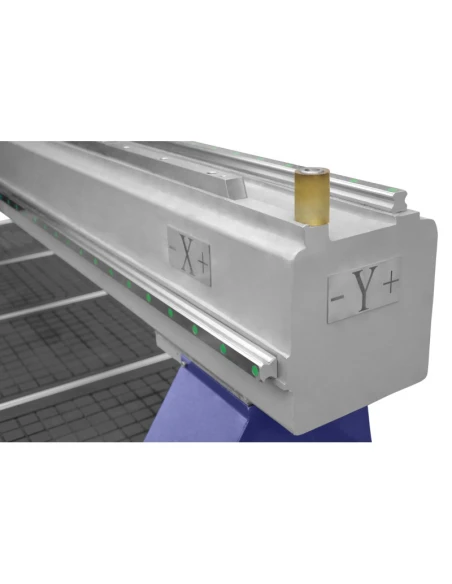

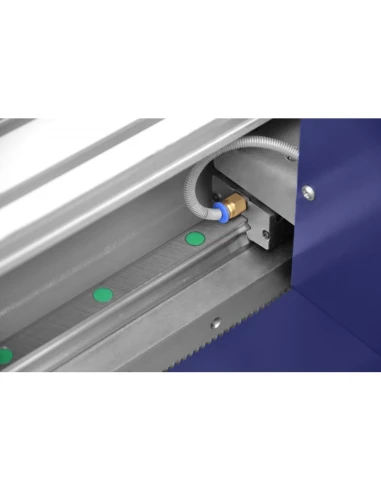

• Pohyb vrat podél os X a Y je zajišťován prostřednictvím vodicích lišt a kuželových převodů HIWIN, které zaručují dlouholetý bezporuchový provoz a byly vyrobeny z vysoce kvalitní kalené a temperované oceli.
• Profesionální lichoběžníkové kolejnice značky HIWIN použité ve všech osách podléhají kontrole shody a v každé fázi montáže jsou prováděny zkušební postupy.
• Centrální bezúdržbový systém mazání nejdůležitějších pohyblivých součástí: podvozků a kuličkového šroubu. To šetří čas a chrání nejdůležitější pohyblivé součásti.

4. Konstrukce

• Konstrukce posuvné brány je vyrobena z litiny dosahující neuvěřitelné tuhosti velmi dobře pohlcuje vibrace vznikající při zpracování.
• Pevná konstrukce stolu , vyrobená z žebrované oceli, vylučuje vznik vibrací během výrobního procesu.
  • Stůl je vyroben z litiny.

5. Zásobník nástrojů a snímač měření nástrojů

• Stroj je vybaven 8polohovým lineárním zásobníkem nástrojů, sadou kuželů ISO30 a pouzdry ER32
• Sada držáků nástrojů: ISO30 a upínací pouzdra s rozměry:
  • Stroj je vybaven 8polohovým lineárním zásobníkem nástrojů. 1/2" - 6 ks; 1/8" - 2 ks; 3-4 mm - 2 ks; 5-6 mm - 4 ks; 7-8 mm - 2 ks; 9-10 mm - 2 ks
  • Každá CNC frézka je vybavena přesným snímačem výšky nástroje v ose Z, díky němuž odpadá čas na korekce měření po každé výměně nástroje.

  6. PRŮMYSLOVÝ ŘÍDICÍ SOFTWARE:

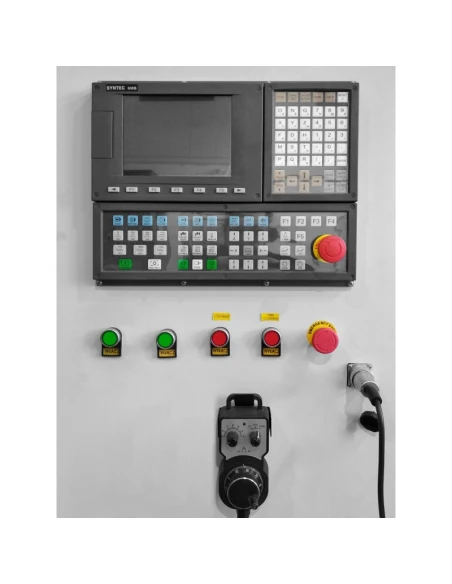

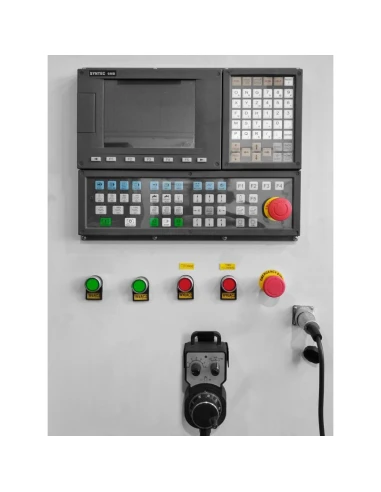

  • Stroj je řízen průmyslovým řídicím systémem SYNTEC jako u velkých obráběcích center. Součástí řídicí jednotky je: klávesnice a LCD displej.
  • Volitelný nejnovější software UCanCAM V12 v polské jazykové verzi (Software poskytuje možnost importu souborů z Corelu, Autocadu atd.). Import/export souborů, textový editor a vstup a mnoho dalších funkcí).
  • Software umožňuje rychlý a snadný návrh prvků, které následně převede do tzv. g-kódu. Je také možné importovat hotové soubory z jiných programů.

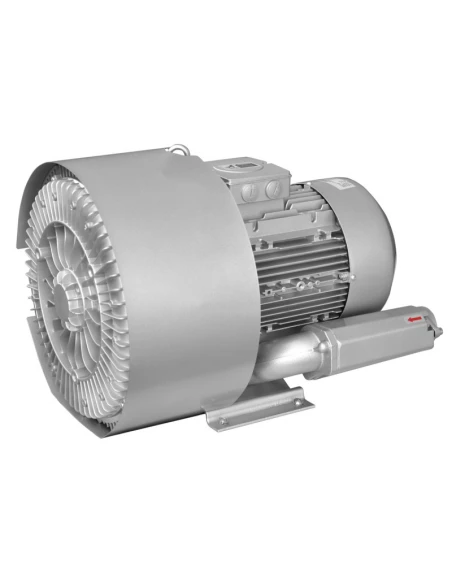

  7. Vakuová pumpa a odsávací patka

  • Použití vakuové pumpy výrazně zvyšuje upínací sílu obrobků na stole stroje, takže se materiál nepohybuje.
  • Volitelná vakuová pumpa - 7,5 kW (max. -440 mbar).

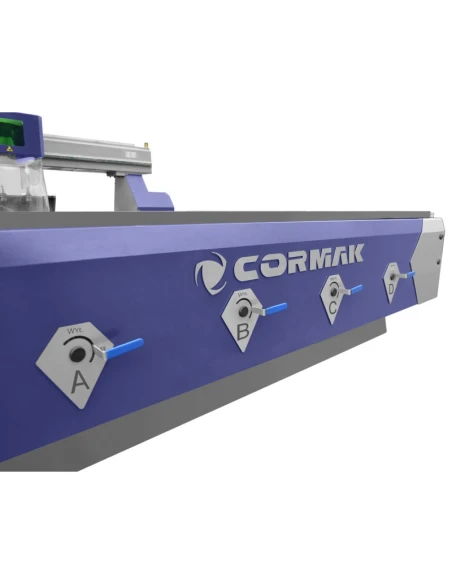

  • 4 nezávislé vakuové sekce.

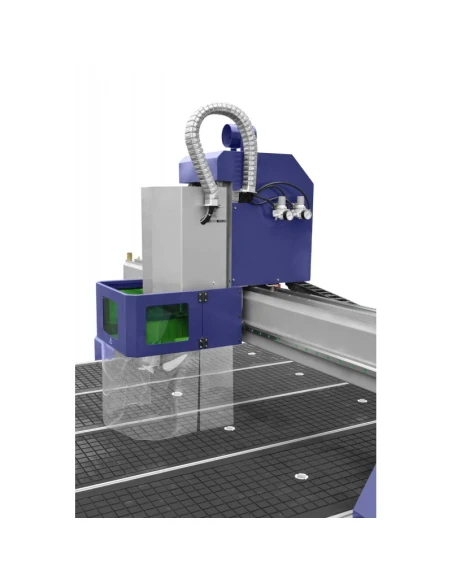

  • Pneumaticky ovládaná odsávací patka umístěná u vřetena umožňuje připojení libovolného odsávání třísek při zachování čistoty, bezpečnosti a zároveň zachování přesnosti obrábění.



  Nabízíme obráběcí stroje s originálním CE EU DTR - certifikované těmi nejlepšími v EU.

  Volbou značky CORMAK volíte přesné obrábění a dlouhou životnost, klid a bezpečnost pro sebe nebo své zaměstnance.

  Nevyhledáváme externí firmy , máme vlastní servis ( záruční/záruční servis/školení/předvádění strojů ) v našich prostorách CORMAK

  ZADARMO ZAŠKOLENÍ A PŘEDÁNÍ DO PROVOZU U ZÁKAZNÍKA

  Stroj je vybaven funkcí paměti pro poslední cestu G-kódu. V případě výpadku nebo přerušení dodávky elektrické energie se spustí od posledního bodu bez ztráty času a materiálu.

  Vybavení

  • Vzduchem chlazené vřeteno, verze Premium
  • Hybridní servopohony na střídavý proud Yaskawa
  • Vyvýšený portál osy Z na 350 mm
  • Vyvýšený portál osy Z na 350 mm
  • Vakuový stůl - 4 nezávislé vakuové sekce+ t-stůl pro ruční upínání materiálu (rukojeti jsou součástí dodávky)
  • Snímač pro měření nástrojů je součástí dodávky
  • Nástroje, sada pouzder , nivelační patky a další příslušenství
  • Řízení SYNTEC
  • Stroj vybavený funkcí paměti poslední dráhy G-kódu (V případě výpadku nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času a materiálu.
  • Stroj s funkcí paměti poslední dráhy G-kódu.
  • Vysavač 7,5 kW - 5900 netto (příplatek)

  • Moderní software UCanCAM V12 v polské jazykové verzi - 1000 netto (za příplatek)

  • Sada nástrojů: frézy, vrtáky, sklíčidla

  Volitelné vybavení

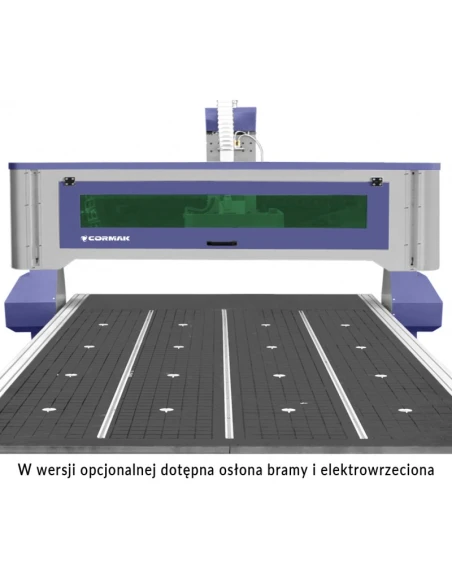

  Bezpečnostní zábrany nejvyšší třídy:

  • Přístroj je vybaven speciálními ochrannými prvky, např.
  • K dispozici jsou volitelné lehké bezpečnostní zábrany nejvyšší kvality
  • Senzorem určená bezpečnostní zóna zabraňuje vstupu do pracovního prostoru stroje
  • Sada zábran zajišťuje bezpečnost obsluhy

  Výška dveří v ose Z až 450 mm

  Mlhovač oleje

  Mlha z oleje a vzduchu

  *Vyložení a umístění stroje na straně zákazníka

  **Zástrčka napájení na straně zákazníka díky různým zásuvkám 16a / 32a
