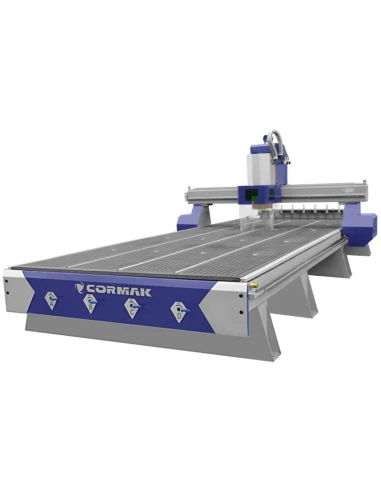

Popis stroje

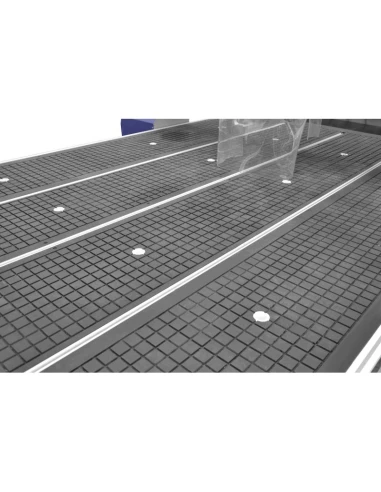

1. Pracovní stůl
- Pracovní stůl je vyroben pomocí hybridní technologie,
- Má drážky pro ruční upínání materiálu o rozměrech 2000 x 6000 mm,
- Dílčí stůl se čtyřmi nezávislými vakuovými sekcemi,

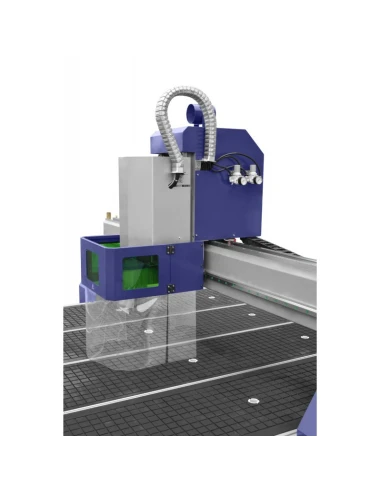

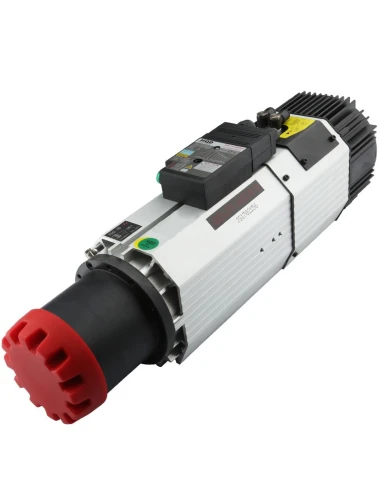

2. Vřeteno HQD
- Vysoce výkonné bezkartáčové vřeteno, které se vyznačuje velmi vysokým výkonem 9 kW
- Dodatečně je vybaveno inovativním systémem vzduchového chlazení
- V konstrukci vřetena jsou použita vysoce kvalitní strojní ložiska, která se vyznačují velmi tichým chodem a zaručují zvýšenou životnost.
- Rozsah otáček vřetena je od 4 500 do 24 000 ot/min.
- Možnost přidání olejové mlhy za příplatek

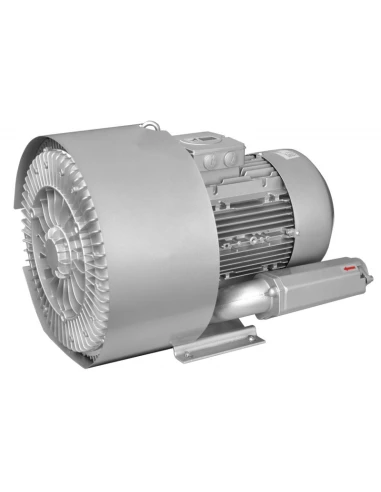

3.Vakuové čerpadlo
- Vysavač je vybaven systémem automatické regulace tlaku.
- Vakuové čerpadlo - 7,5 kW (max. -440 mbar)

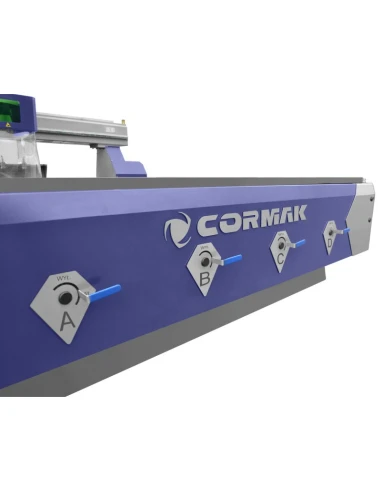

- 4 nezávislé vakuové sekce
4 pohony
- Střídavé motory YASKAWA SERVO používané k pohonu výkonných obráběcích strojů poskytují dostatečné zrychlení a rychlost v každém směru
- Střídavé motory YASKAWA SERVO používané k pohonu obráběcích strojů poskytují dostatečné zrychlení a rychlost v každém směru.

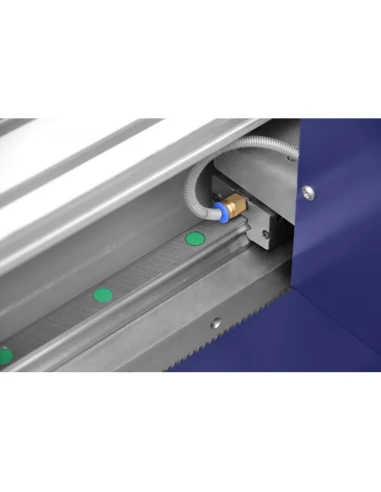

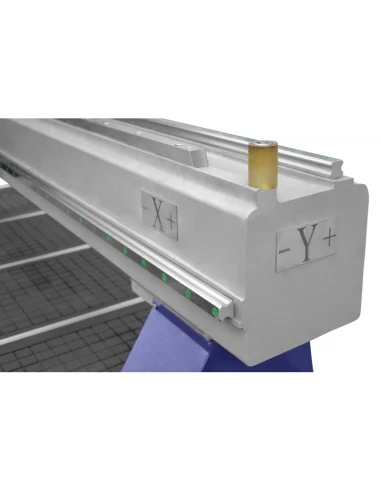

- Pro osy X a Y se používají vysoce kvalitní ozubené lišty, které si uživatelé pochvalují pro jejich odolnost a přesnost,
- Osa Z je poháněna vysoce kvalitním kuličkovým šroubem.
- Všechny osy se pohybují na kolejnicových vedeních.
- Stroj je vybaven snímačem výšky nástroje
- Pohon brány na ozubených kolejnicích, valivá lineární vedení.
- Stroj je vybaven snímačem výšky.

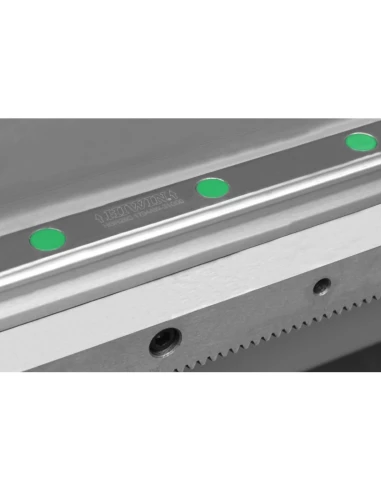

- Lineární ložiska: lichoběžníkové kolejnice, vozíky Hiwin
5 Konstrukce
- Konstrukce posuvné brány je vyrobena z litiny dosahující neuvěřitelné tuhosti velmi dobře pohlcující vibrace vznikající při zpracování.
- Pevná konstrukce stolu , vyrobená z vysoce kvalitních materiálů. Během výrobního procesu je podrobena tepelnému zpracování.
6. Zásobník nástrojů
- Držák nástrojů pouzdro ISO30 ER32
- Zásobník na nářadí 8 položek,
- Snímač pro měření výšky nářadí,
- Sada držáků nástrojů: ISO30 a objímek nástrojů s rozměry: -1/2" - 6 ks.
- Kompletně smontované. -1/8" - 2 ks.
-3-4mm - 2 ks.
Příslušenství:
Příslušenství: -3-4mm - 2 ks. -5-6mm - 4 ks.
-7-8 mm - 2 ks.
-9-10 mm - 2 ks.
- Pro automatickou výměnu nástrojů je nutné připojení kompresoru
Software:

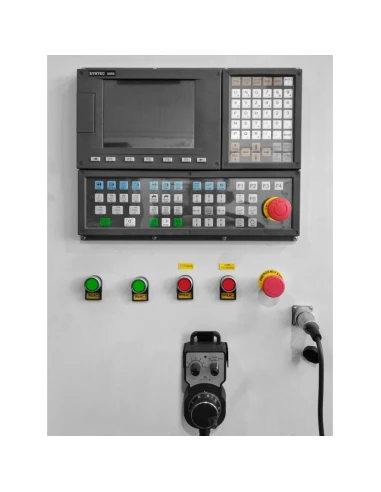

- Stroj je řízen průmyslovou řídicí jednotkou SYNTEC jako u velkých obráběcích center. Součástí řídicí jednotky je: klávesnice a LCD displej.
- Programování.
- Software v ceně stroje (software poskytuje možnost importu souborů z Corelu, Autocadu atd.). Import/export souborů, textový editor a vstup a mnoho dalších funkcí)
- Programování v ceně.
- Software umožňuje rychlé a snadné navrhování prvků, které následně převádí do tzv. kódu G-kódu. Je také možné importovat hotové soubory z jiných programů.
Střídavé motory YASKAWA SERVO (zkontrolujte )
Používají se k pohonu výkonných obráběcích strojů a poskytují dostatečné zrychlení a rychlost v každém směru.
Frézka na novém softwaru.
Stroj je řízen JAPONSKÝM ( nikoli čínským) průmyslovým řídicím systémem s manipulátorem a LCD displejem
Nabízíme obráběcí stroje s originálním CE EU DTR - certifikované těmi nejlepšími v EU.
Výběrem značky CORMAK volíte přesné obrábění a dlouhou životnost, klid a bezpečnost pro sebe nebo své zaměstnance.
Nevyhledáváme externí firmy , máme vlastní servis ( záruční/záruční servis/školení/předvádění strojů ) v našich prostorách CORMAK
UPOZORNĚNÍ!
Stroj je vybaven funkcí paměti pro poslední cestu G-kódu. V případě výpadku nebo přerušení napájení se spustí od posledního bodu bez ztráty času a materiálu.
Vybavení na přání
Vysavač: Becker KVT 3.140 129 m3/h

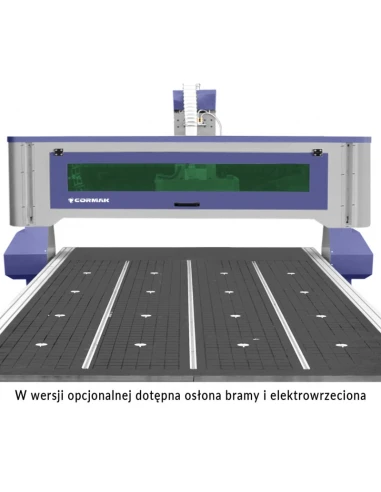

Bezpečnostní zábrany nejvyšší třídy:
- Připojení k zařízení je možné pouze v případě, že se jedná o zařízení, které je v rozporu se zákonem.
- K dispozici jsou volitelné lehké bezpečnostní zábrany nejvyšší kvality
- Senzorem určená bezpečnostní zóna zabraňuje vstupu do pracovního prostoru stroje
- Sada zábran zajišťuje bezpečnost obsluhy
Zdvih dveří v ose Z až 450 mm
Sada nářadí: frézy, vrtáky, sklíčidla
Nakládací-přijímací stůl (nakládání-vykládání) jako u HK-51 a HK-52
Vybavení
- Vzduchem chlazené vřeteno, provedení Premium
- Hybridní servopohony
- Vyvýšený portál osy Z na 350 mm
- Vysokozdvižný portál, 350 mm
- Vakuový stůl - 4 nezávislé vakuové sekce + stůl s t-drážkami pro ruční upínání materiálu ( rukojeti jsou součástí dodávky )
- Vakuová pumpa pro vakuový provoz.
- Vakuová pumpa 5,5 kW je již zahrnuta v ceně
- Snímač pro měření nářadí je součástí dodávky
- Software CUanCAM V11/ V12
- Software je součástí dodávky
- Nástroje, sada pouzder, nivelační patky a další příslušenství
- Řídicí systém.
- Řízení DSP - digitální zpracování dat
- Stroj vybavený funkcí zapamatování poslední cesty G-kódu (V případě poruchy nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času a materiálu)
- Stroj vybavený funkcí zapamatování poslední cesty G-kódu.
*Vyložení a umístění stroje na straně zákazníka.
** Napájecí zástrčka na straně zákazníka kvůli různým zásuvkám 16a / 32a
Instalace frézovacího plotru u našich zákazníků
https://www.cormak.pl/pl/content/category/5-uruchomienia-ploterow-frezujacych-cnc
| Pracovní plocha | 2100x6300 mm | |
| Osa Z | 350 mm | |
| Konstrukce | Struktura | Rám - litina / stůl - svařovaná ocel |
| Tabulka | hybridní | |
| Výkon vřetena | 9 kW | |
| Výkon vřetena | Vzduchem chlazené HQD (volitelně olejová mlha) | |
| Otáčky vřetena | od 6000 do 24000 ot/min | |
| Napájení | 400 V, stlačený vzduch min. 8 barů | |
| Přesnost polohování | 0,01 mm | |
| Lineární uložení | trapézové kolejnice, vozíky Hiwin | |
| Upevnění materiálu | vakuové, hybridní | |
| Čerpadlo | vakuum 7,5 kW, 4 nezávislé vakuové sekce | |
| Software | UCanCAM V11/ V12 | |
| Rozměry | 7070 x 2870 x 1900 mm | |
| Hmotnost | 3650 kg |
