Prodáno více než 500 CNC frézovacích plotrů v naší zemi!

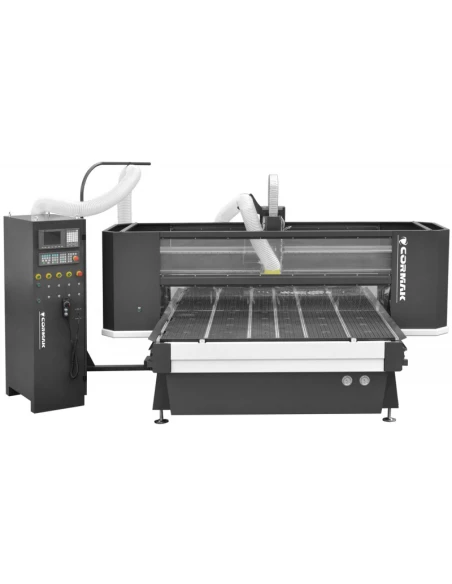

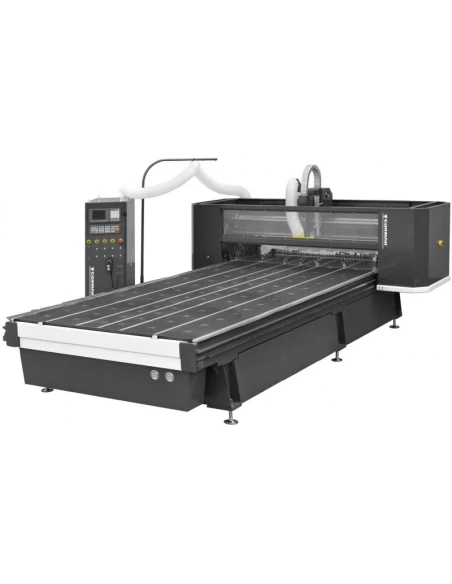

Frézovací plotr CNC C2060 IND (pracovní plocha 2000 x 6000 mm), dynamický a přesný frézovací plotr založený na komponentech od světových výrobců, vybavený mimo jiné vřetenem HSD italské výroby. Je vhodný pro nejtěžší úkoly a výborně funguje ve výrobě v průmyslovém měřítku.

Průběžná kontrola kvality a komponenty použité v konstrukci stroje zaručují vysokou kvalitu obrábění materiálů, jako jsou: dřevo, dřevu podobné desky, MDF, OSB, PVC, HPL, překližka, plexi, dibond, karbon, alucobond.

Výběrem naší nabídky získáte stroj splňující vaše očekávání v rozumném rozpočtu a podporu v každé fázi investice.

U každého stroje je v ceně zahrnuto školení a uvedení do provozu u zákazníka !

1 315 184 Kč
S DPH



Popis stroje

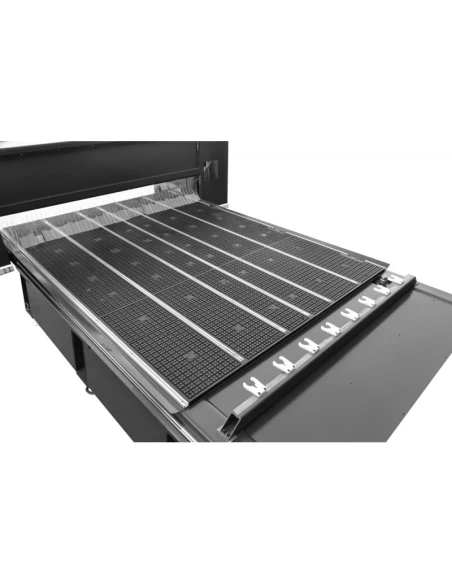

1. Pracovní stůl

  • Sekční stůl se šesti nezávislými vakuovými sekcemi, vyrobený z tuhého a robustního HPL, ovládaný přímo z ovládací skříňky,
  • Každá sekce má otvory, do kterých je systémem trubek přiváděn podtlak z vývěvy,
  • Hlavní otvory ve vakuovém stole jsou opatřeny zátkami pro umístění různých formátů materiálů,
  • Povrch pracovního stolu je pokryt sítí kanálků, která umožňuje rovnoměrné rozložení vakua po celé jeho ploše,
  • Má drážky, které umožňují také ruční upnutí materiálu
  • Stůl je vybaven nárazníky ve dvou osách! Pneumatické polohovadla, která umožňují umístění materiálu vždy na stejném místě,
  • Řada plotrů IND je vybavena zesíleným, průmyslově pevným pracovním stolem
  • Možnost umístění skříňky na nářadí pod pracovní stůl na konci stolu.

2. Vřeteno HSD italské výroby

  • Bezkartáčové vřeteno od renomovaného špičkového výrobce, 9 kW, napájené invertorem, s ochranou proti přetížení .
  • Elektrovřeteno s ochranou proti přetížení.
  • Elektrovřeteno pro frézování vybavené inovativním systémem chlazení AIR.
  • Vhodné pro frézky.
  • Přizpůsobené pro automatickou výměnu nástrojů, která zkracuje dobu obrábění tím, že eliminuje prostoje spojené s ruční výměnou fréz.
  • Automatická výměna nástrojů.
  • Automatika umožňuje používat všechny nástroje ve výrobním procesu bez nutnosti kalibrace a zastavení výrobního cyklu
  • Možnost přidání olejové mlhy za příplatek

3.Pohon

  • Energeticky účinné vysoce výkonné střídavé servopohony YASKAWA řízené digitální řídicí jednotkou, které zajišťují vynikající kvalitu obrábění při zachování vysokých pracovních rychlostí v každém směru,
  • Bezkartáčové střídavé servomotory pohánějící osy X, Y přenášejí pohon prostřednictvím vysoce výkonných planetových převodovek
  • Osa Z, kde je přesnost polohování rozhodující, je poháněna zesíleným kuličkovým šroubem

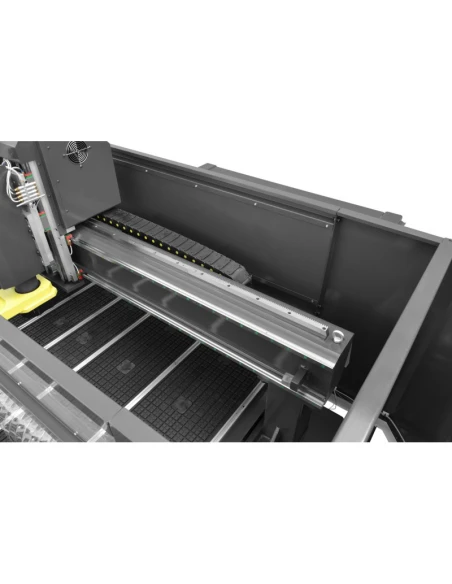

  • Pohyb vrat podél os X a Y je zajišťován prostřednictvím vodicích lišt a kuželových převodů HIWIN, které zaručují dlouholetý bezporuchový provoz a jsou vyrobeny z vysoce kvalitní kalené a temperované oceli
  • Profesionální lichoběžníkové kolejnice značky HIWIN použité ve všech osách podléhají kontrole shody a v každé fázi montáže jsou prováděny zkušební postupy

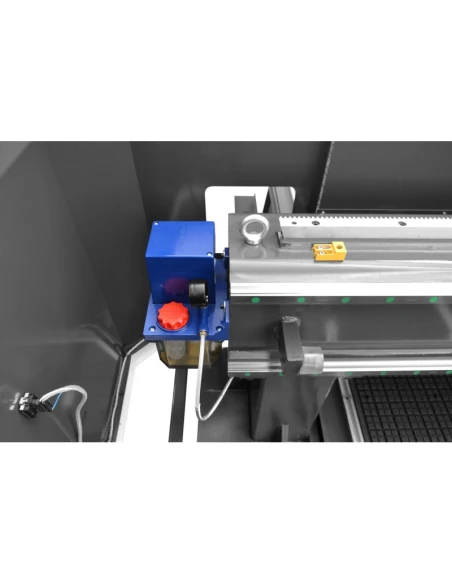

  • Centrální bezúdržbový systém mazání nejdůležitějších pohyblivých součástí: podvozků a kuličkového šroubu. To šetří čas a chrání nejdůležitější pohyblivé součásti.

4. Konstrukce

  • Konstrukce posuvné brány je vyrobena z litiny dosahující neuvěřitelné tuhosti velmi dobře pohlcuje vibrace vznikající při zpracování.
  • Pevná konstrukce stolu , vyrobená z žebrované oceli, vylučuje vznik vibrací během výrobního procesu.
    • Stůl je vyroben z litiny.

5. Zásobník nástrojů a snímač měření nástrojů

  • Stroj je vybaven 8polohovým lineárním zásobníkem nástrojů, sadou kuželů ISO30 a pouzdry ER32
  • Sada držáků nástrojů: ISO30 a upínací pouzdra s rozměry:

    • Stroj je vybaven 8polohovým lineárním zásobníkem nástrojů. 1/2" - 6 ks; 1/8" - 2 ks; 3-4 mm - 2 ks; 5-6 mm - 4 ks; 7-8 mm - 2 ks; 9-10 mm - 2 ks
    • Každá CNC frézka je vybavena přesným snímačem výšky nástroje v ose Z, díky němuž odpadá čas na korekce měření po každé výměně nástroje.

    6. Software a ovládání

    • Stroj je řízen průmyslovou řídicí jednotkou SYNTEC jako u velkých obráběcích center. Součástí řídicí jednotky je: klávesnice a LCD displej.
    • Volitelný nejnovější software UCanCAM V12 v polské jazykové verzi (software poskytuje možnost importu souborů z Corelu, Autocadu atd.). Import/export souborů, textový editor a vstup a mnoho dalších funkcí)
    • Software umožňuje rychlé a snadné navrhování prvků, které program následně převede do tzv. kódu G. Je také možné importovat hotové soubory z jiných programů.

    7. Vakuová pumpa a odsávací patka

    • Nová generace odsávacích šanonů, umožňuje rychlejší a efektivnější odsávací práce
    • Použití vakuové pumpy výrazně zvyšuje sílu upnutí obrobků na stole stroje, takže se materiál nepohybuje
    • Volitelná vývěva - 7,5 kW (max. -440 mbar)
    • 6 nezávislých vakuových sekcí

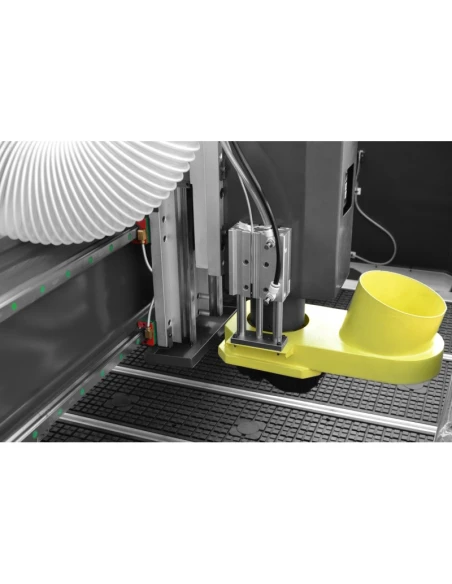

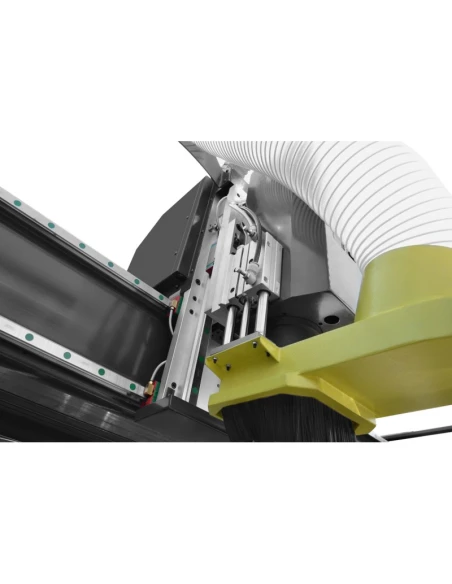

    • Penumatická odsávací patka, umístěná u vřetena, umožňuje připojení libovolného odsávání třísek, čímž udržuje obrábění čisté, bezpečné a zároveň zachovává přesnost

    ZADARMO ŠKOLENÍ ZÁKAZNÍKŮ A INSTALACE

    Stroj je vybaven paměťovou funkcí pro poslední cestu G-kódu. V případě výpadku nebo přerušení napájení se spustí od posledního bodu bez ztráty času a materiálu.

    Vybavení na přání

    Vysavač 7,5 kW - 5900 Kč netto

    2x vývěva - 14900 netto

    Moderní software UCanCAM V12 v polské jazykové verzi - 1000 PLN netto

    Bariéry nejvyšší třídy:

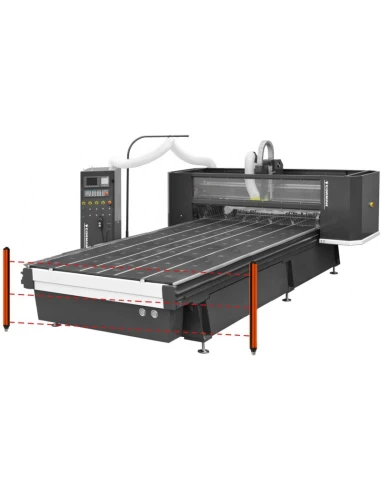

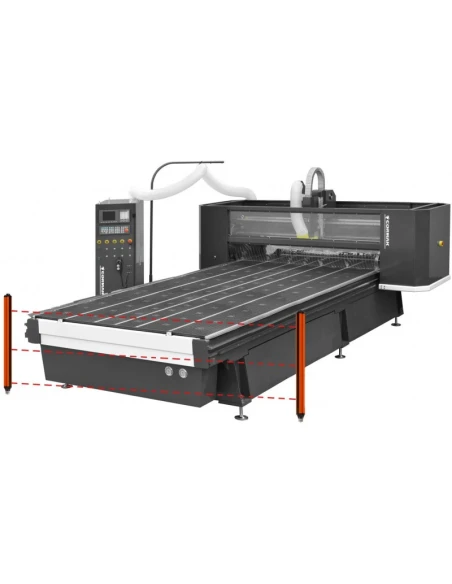

    • K dispozici jsou volitelné světelné bezpečnostní závory nejvyšší kvality
    • Senzorem určená bezpečnostní zóna zabraňuje vstupu do pracovního prostoru stroje
    • Sada zábran zajišťuje bezpečnost obsluhy

    Zdvih dveří v ose Z až 450 mm

    Nastavení nástrojů: fréza

    Souprava nástrojů: frézy, vrtáky, sklíčidla

    Nakládací/vykládací stůl (nakládání/vykládání) jako u HK-51 a HK-52

    * V závislosti na druhu zpracovávaného materiálu a typu obrábění se doporučuje použití dvou vývěv pro zvýšení účinnosti držení materiálu.

    * Vyložení a umístění stroje na straně zákazníka

    ** Napájecí zástrčka na straně zákazníka díky různým zásuvkám 16a / 32a

    Instalace frézovacího plotru u našich zákazníků

    https://www.cormak.pl/pl/content/category/5-uruchomienia-ploterow-frezujacych-cnc

[
Pracovní plocha 2000x6000 mm
Osa Z 350 mm
Konstrukce Struktura Rám - litina / stůl - svařovaná ocel
Tabulka hybridní
Výkon vřetena 9 kW
Vřeteno HSD vzduchem chlazené (volitelně olejová mlha)
Otáčky vřetena od 6000 do 24000 ot/min
Napájení 400 V, stlačený vzduch min. 8 barů
Přesnost polohování 0,01 mm
Lineární uložení trapézové kolejnice, vozíky Hiwin
Upevnění materiálu vakuové, hybridní
Čerpadlo vakuum 7,5 kW, 6 nezávislých vakuových sekcí
Software UCanCAM V12 v polské jazykové verzi
Hmotnost 2600 kg
]
Pracovní oblast
2000x6000 mm
Osa Z
350 mm
Konstrukce
Ramię - odlew żeliwny / stół - stal spawana
Pohony
silniki servo hybryda (AC YASKAWA)
Stůl
hybrydowy
Výkon vřetena
9 kW
Napájení
400 V, sprężone powietrze min. 8 bar
Přesnost polohování
0,01 mm
Lineární vedení
szyny trapezowe, wózki Hiwin
Upnutí materiálu
próżniowe, hybrydowe
Čerpadlo
próżniowa 7,5 kW, 6 niezależnych sekcji podciśnieniowych
Software
UCanCAM V12 w polskiej wersji językowej
Vřeteno
HSD chlazení vzduchem - opce olejová mlha
Hmotnost
2600 kg
Otáčky vřetena
od 6000 do 24000 obr/min
