Prodáno více než 500 CNC frézovacích plotrů v naší zemi!

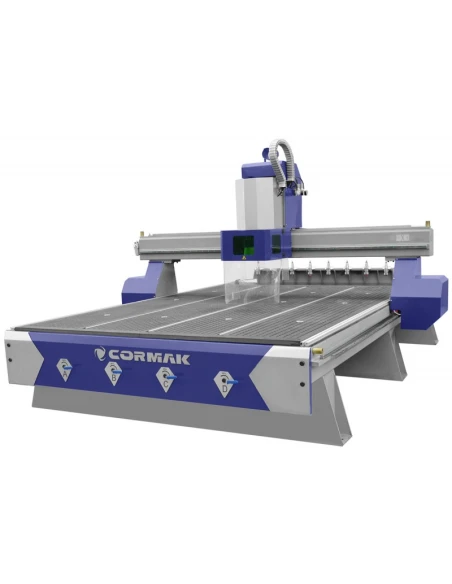

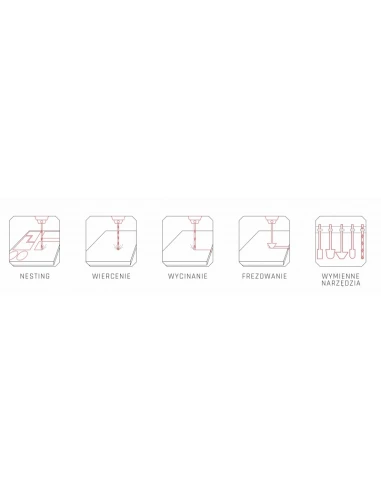

Nabízený plotr je přesný stroj založený na komponentech od světových výrobců. Díky použité technologii se můžeme označit za jednoho z lídrů na polském trhu. CNC frézovací plotr CORMAK C2040 ATC je určen k obrábění a řezání dřevěných materiálů, dřevotřískových desek, MDF, OSB, překližek nebo plastů, jako je PVC, plexi, dibond. Frézka na novém softwaru. Stroj je řízen průmyslovou řídicí jednotkou SYNTEC. Součástí řídicí jednotky je: klávesnice a LCD displej.

Každý stroj má v ceně školení a uvedení do provozu u zákazníka !

1 018 016 Kč

S DPH

Popis

Popis stroje

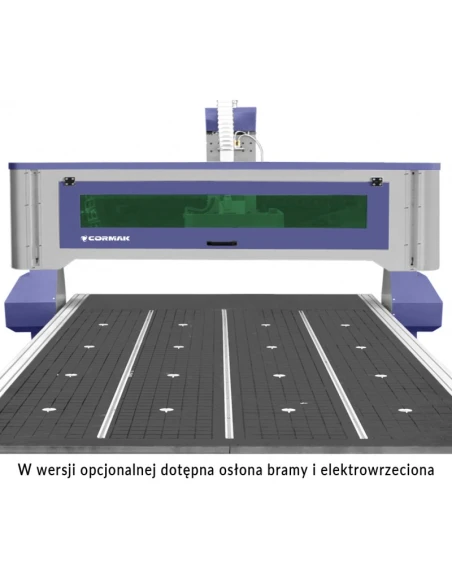

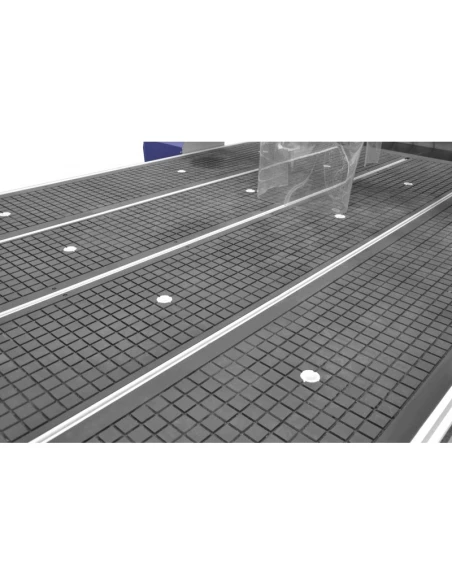

1. Pracovní stůl

Pracovní stůl je vyroben pomocí hybridní technologie,
Má drážky pro ruční upínání materiálu o rozměrech 2000 x 4000 mm,

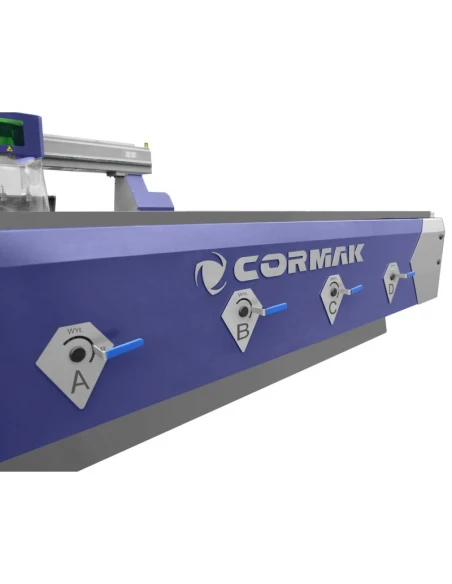

Sekční stůl se čtyřmi nezávislými vakuovými sekcemi,

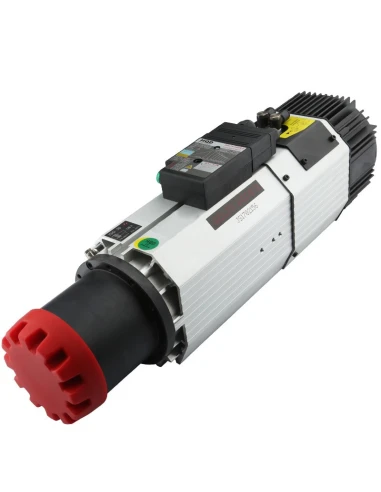

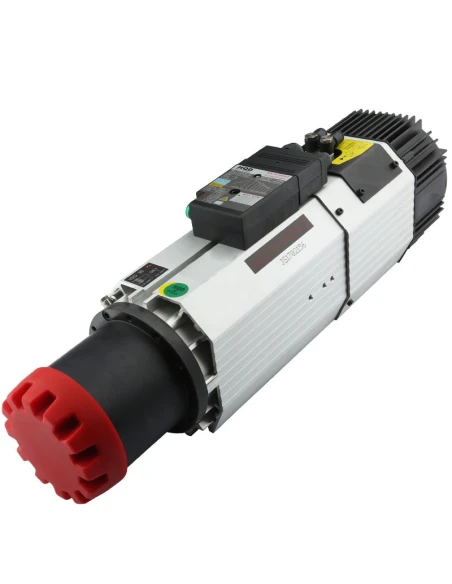

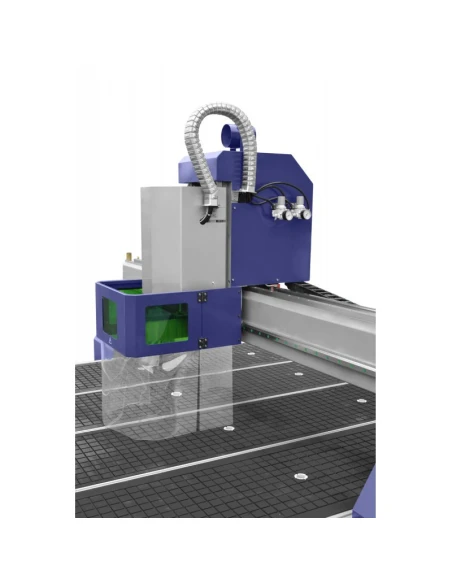

2. Vřeteno HQD

Vysoce výkonné bezkartáčové vřeteno, které se vyznačuje velmi vysokým výkonem 9 kW
Dodatečně je vybaveno inovativním systémem vzduchového chlazení
V konstrukci vřetena jsou použita vysoce kvalitní strojní ložiska, která se vyznačují velmi tichým chodem a zaručují zvýšenou životnost.
Rozsah otáček vřetena je od 4 500 do 24 000 ot/min.
Možnost přidání olejové mlhy za příplatek

3. Volitelná vakuová pumpa

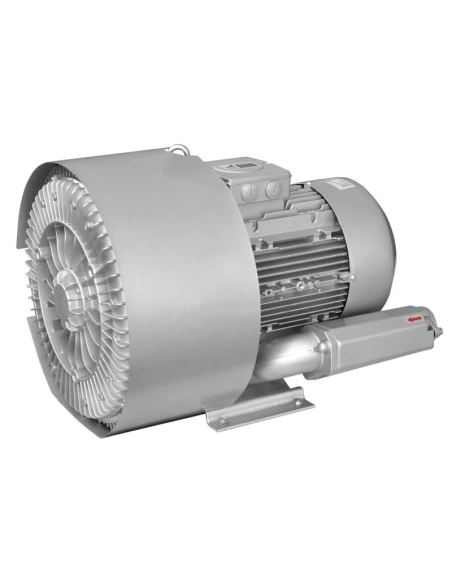

Vakuová pumpa - 7,5 kW (max. -440 mbar)
4 nezávislé vakuové sekce

4 pohony

Střídavé motory YASKAWA SERVO používané k pohonu výkonných obráběcích strojů poskytují dostatečné zrychlení a rychlost v každém směru
Střídavé motory YASKAWA SERVO používané k pohonu obráběcích strojů poskytují dostatečné zrychlení a rychlost v každém směru.

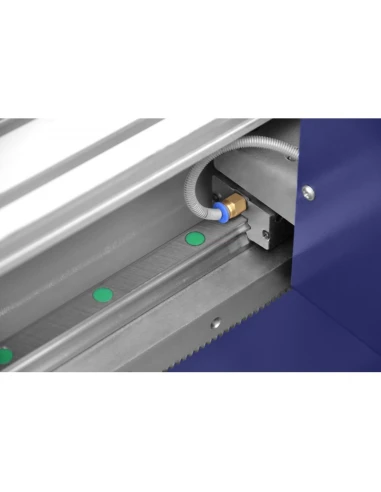

Pro osy X a Y se používají vysoce kvalitní ozubené lišty, které si uživatelé pochvalují pro jejich odolnost a přesnost,
Osa Z je poháněna vysoce kvalitním kuličkovým šroubem.
Všechny osy se pohybují na kolejnicových vedeních.
Stroj je vybaven snímačem výšky nástroje

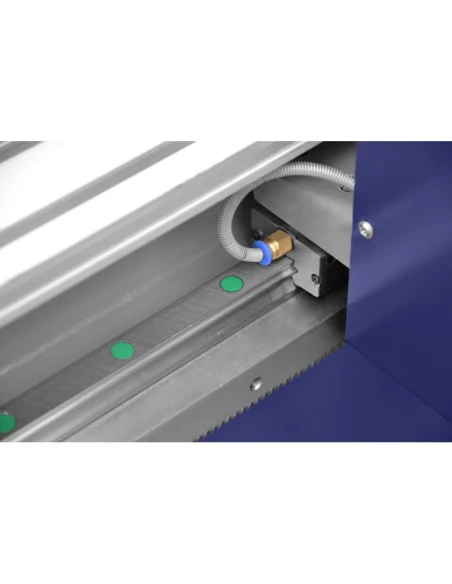

Pohon brány na ozubených kolejnicích, valivá lineární vedení.
Stroj je vybaven snímačem výšky.

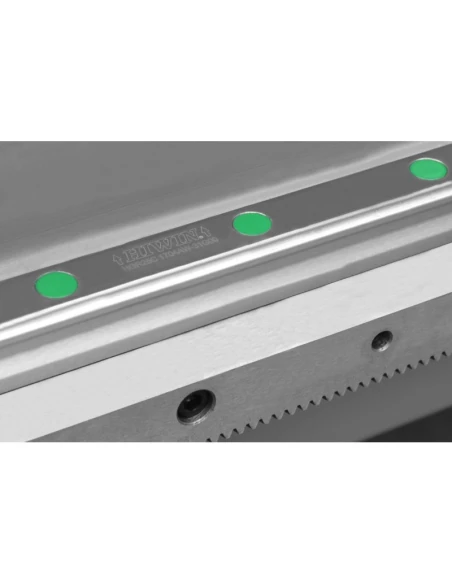

Lineární ložiska: lichoběžníkové kolejnice, vozíky Hiwin

5 Konstrukce

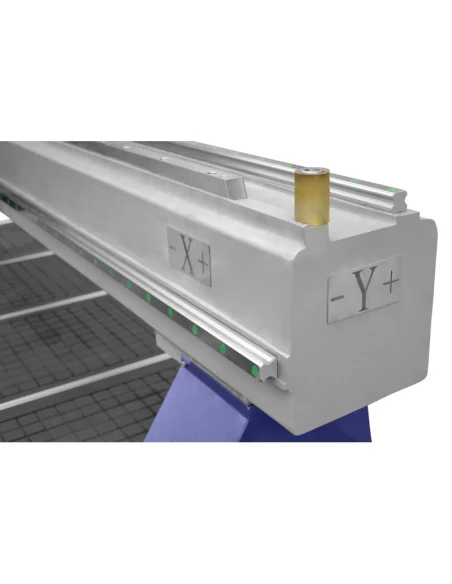

Konstrukce posuvné brány je vyrobena z litiny dosahující neuvěřitelné tuhosti velmi dobře pohlcující vibrace vznikající při zpracování.
Pevná konstrukce stolu , vyrobená z vysoce kvalitních materiálů. Během výrobního procesu je podrobena tepelnému zpracování.

6. Zásobník nástrojů

Držák nástrojů pouzdro ISO30 ER32
Zásobník na nářadí 8 položek,
Snímač pro měření výšky nářadí,
Sada držáků nástrojů: ISO30 a objímek nástrojů s rozměry: -1/2" - 6 ks.
Kompletně smontované. -1/8" - 2 ks.
-3-4mm - 2 ks.
Příslušenství:
Příslušenství: -3-4mm - 2 ks. -5-6mm - 4 ks.
-7-8 mm - 2 ks.
-9-10 mm - 2 ks.
Pro automatickou výměnu nástrojů je nutné připojení kompresoru

Software:

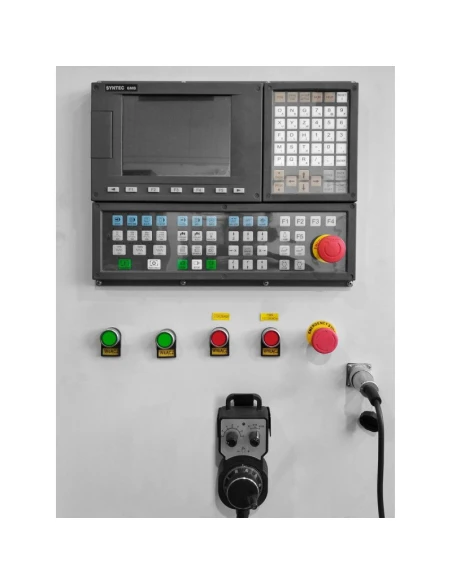

Stroj je řízen průmyslovou řídicí jednotkou SYNTEC jako u velkých obráběcích center. Součástí řídicí jednotky je: klávesnice a LCD displej.
Řídicí jednotka je vybavena klávesnicí a LCD displejem.
Volitelný nejnovější software UCanCAM V12 v polské jazykové verzi (software poskytuje možnost importu souborů z Corelu, Autocadu atd.). Import/export souborů, textový editor a vstup a mnoho dalších funkcí)
Software umožňuje rychlý a snadný návrh prvků, které následně převede do tzv. g-kódu. Je také možné importovat hotové soubory z jiných programů.

Střídavé motory YASKAWA SERVO (zkontrolujte )

Slouží k pohonu výkonných obráběcích strojů a poskytují dostatečné zrychlení a rychlost v každém směru.

Frézka na novém softwaru.

Stroj je řízen JAPONSKÝM ( nikoli čínským) průmyslovým řídicím systémem s manipulátorem a LCD displejem

Nabízíme obráběcí stroje s originálním CE EU DTR - certifikované nejlepšími v EU.

Volbou značky CORMAK volíte přesné obrábění a dlouhou životnost, klid a bezpečnost pro sebe nebo své zaměstnance.

Nevyhledáváme externí firmy , máme vlastní servis ( záruční/záruční servis/školení/předvádění strojů ) v našich prostorách CORMAK

ZADARMO ZAŠKOLENÍ A PŘEDÁNÍ DO PROVOZU U ZÁKAZNÍKA

Stroj je vybaven funkcí paměti pro poslední cestu G-kódu. V případě výpadku nebo přerušení dodávky elektrické energie se spustí od posledního bodu bez ztráty času a materiálu.

Vybavení

Vzduchem chlazené vřeteno, verze Premium
Hybridní servopohony na střídavý proud Yaskawa
Vyvýšený portál osy Z na 350 mm
Vyvýšený portál osy Z na 350 mm
Vakuový stůl - 4 nezávislé vakuové sekce+ t-stůl pro ruční upínání materiálu (rukojeti jsou součástí dodávky)
Snímač pro měření nástrojů je součástí dodávky
Nástroje, sada pouzder , nivelační patky a další příslušenství
Řízení SYNTEC
Stroj vybavený funkcí paměti poslední dráhy G-kódu (V případě výpadku nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času a materiálu.
Stroj s funkcí paměti poslední dráhy G-kódu.
Vakuové čerpadlo 7,5 kW
Nejnovější software UCanCAM V12 v polské jazykové verzi
Sada nástrojů: frézy, vrtáky, sklíčidla

Volitelné vybavení

Bezpečnostní zábrany nejvyšší třídy:

Přístroj je vybaven speciálními ochrannými prvky, jako jsou např.
K dispozici jsou volitelné lehké bezpečnostní zábrany nejvyšší kvality
Senzorem určená bezpečnostní zóna zabraňuje vstupu do pracovního prostoru stroje
Sada zábran zajišťuje bezpečnost obsluhy

Výška dveří v ose Z až 450 mm

Mlhovač oleje

Mlha z oleje a vzduchu

*Vyložení a umístění stroje na straně zákazníka

**Zástrčka napájení na straně zákazníka díky různým zásuvkám 16a / 32a

Instalace frézovacího plotru u našich zákazníků

https://www.cormak.pl/pl/content/category/5-uruchomienia-ploterow-frezujacych-cnc

[

Pracovní plocha	2150x4100 mm
Osa Z	350 mm
Konstrukce	Struktura	Rám - litina / stůl - svařovaná ocel
Pohony	hybridní servomotory (AC YASKAWA)
Tabulka	hybridní
Výkon vřetena	9 kW
Výkon vřetena	Vzduchem chlazené HQD (volitelně olejová mlha)
Otáčky vřetena	od 6000 do 24000 ot/min
Napájení	400 V, stlačený vzduch min. 8 barů
Přesnost polohování	0,01 mm
Lineární uložení	trapézové kolejnice, vozíky Hiwin
Upevnění materiálu	vakuové, hybridní
Čerpadlo	vakuum 7,5 kW, 4 nezávislé vakuové sekce
Software	UCanCAM V12 polská verze
Rozměry	5070 x 2870 x 1900 mm
Hmotnost	3350 kg

]
