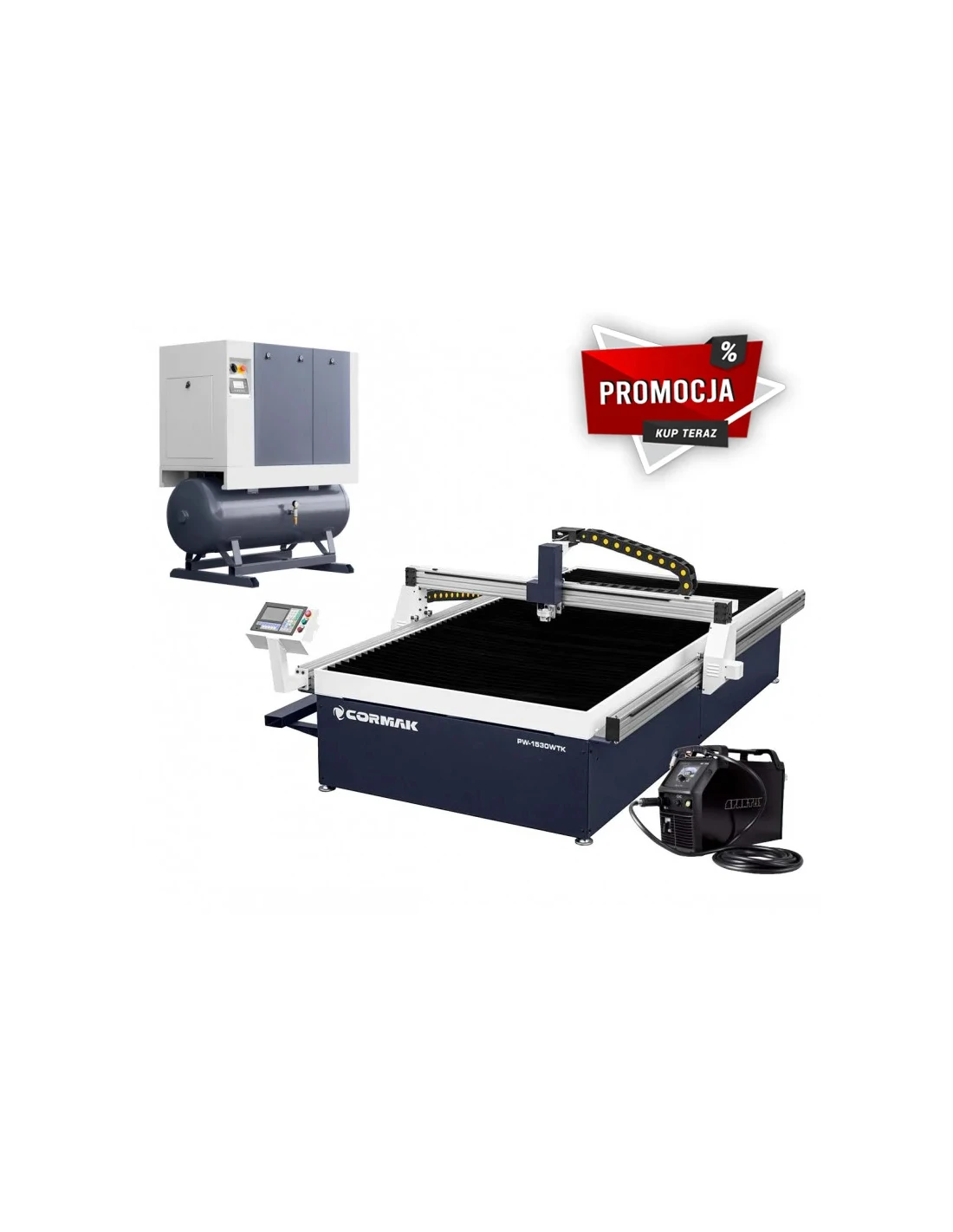

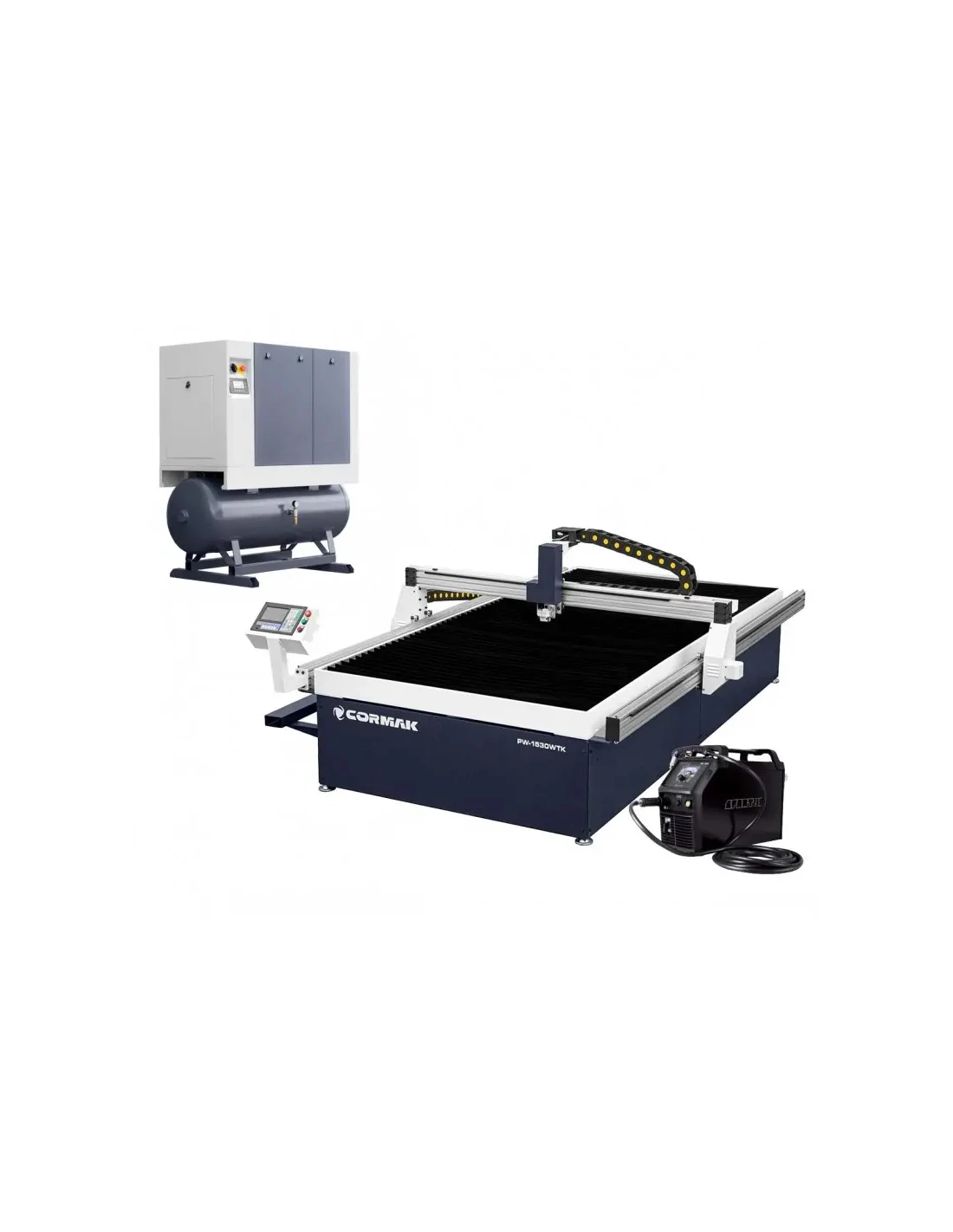

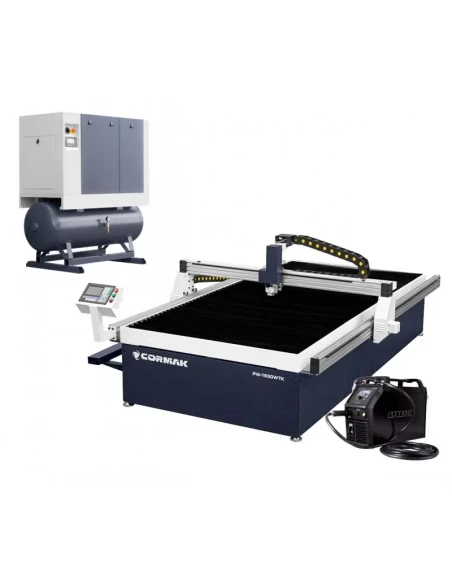

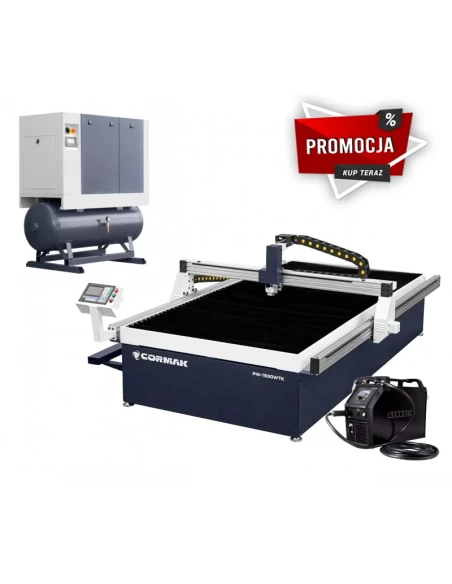

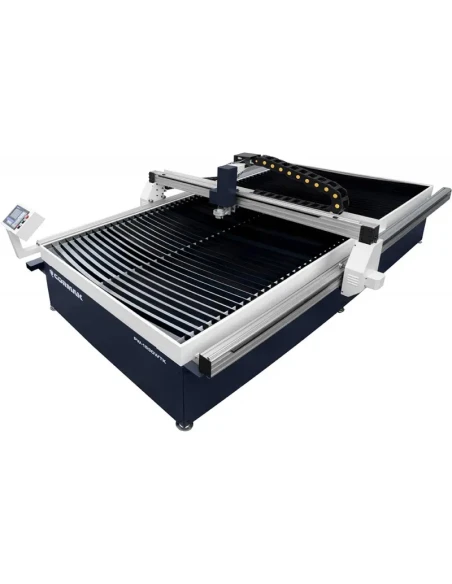

Plazmová řezačka PW-1530 WTK + kompresor Luft 700 + zdroj SPARTUS ProCUT 125CNC

Plazmová řezačka PW-1530 WTK + kompresor Luft 700 + zdroj SPARTUS ProCUT 125CNC

Name: Plazmová řezačka PW-1530 WTK + kompresor Luft 700 + zdroj SPARTUS ProCUT 125CNC
Brand: Cormak
SKU: CK.3337
Price: 680600 CZK
Availability: InStock

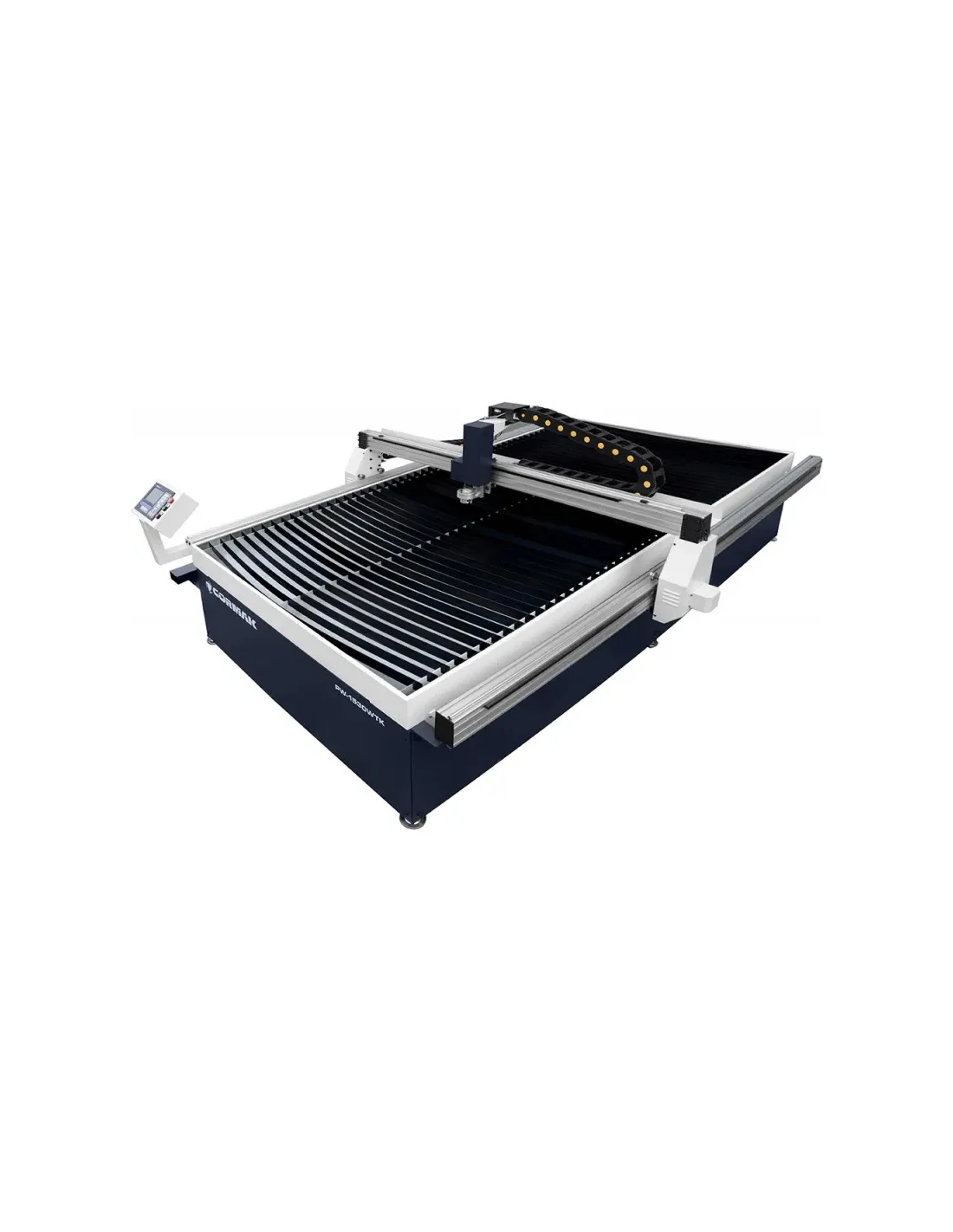

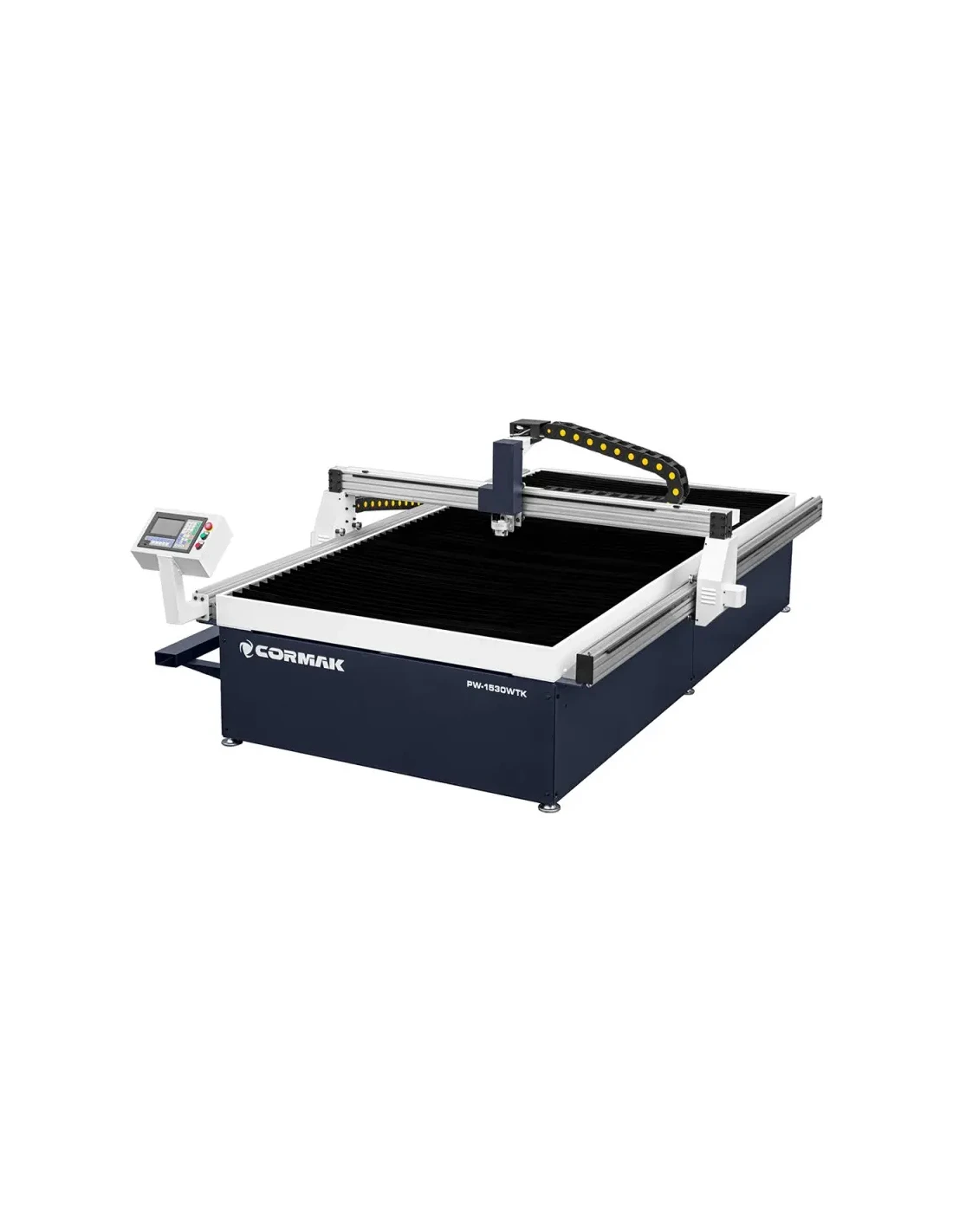

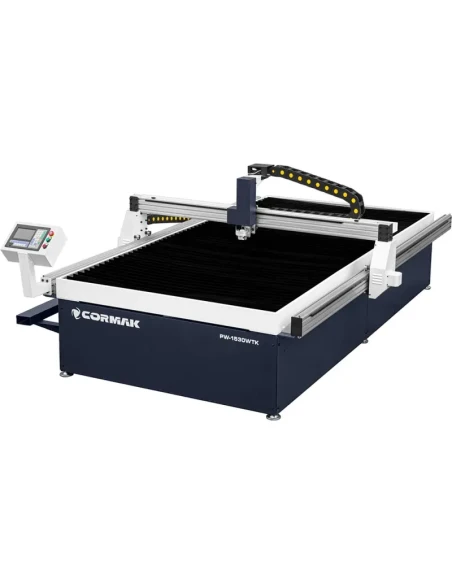

CNC plazmový řezací stroj s vodním stolem v sadě s kompresorem Luft 1000 a zdrojem SPARTUS ProCUT 125CNC je zařízení určené pro řezání plechových dílů do libovolného, naprogramovaného tvaru. Tento stroj se vyznačuje pevnou konstrukcí a snadnou obsluhou. Naše CNC řezačka zaručuje opakovatelnost a vysokou přesnost řezu (0,1 mm), což umožňuje přímé předání vyřezaných tvarů do další fáze výroby.

Vodní stůl zajišťuje nižší spotřebu spotřebního materiálu, lepší kvalitu řezu a snižuje kouř vznikající při řezání. Není nutné používat odsávání kouře a prachu.

680 600 Kč

S DPH

Popis

Proč je to výhodné?

Vodní stůl -není nutné používat odsávání kouře a výfukových plynů
kompaktní rozměry stroje umožňují jeho umístění kdekoli
regulátor napětí výšky THC
přesné nastavení hořáku
velmi přesné řezání, které nevyžaduje další úpravy
systém detekce plechu

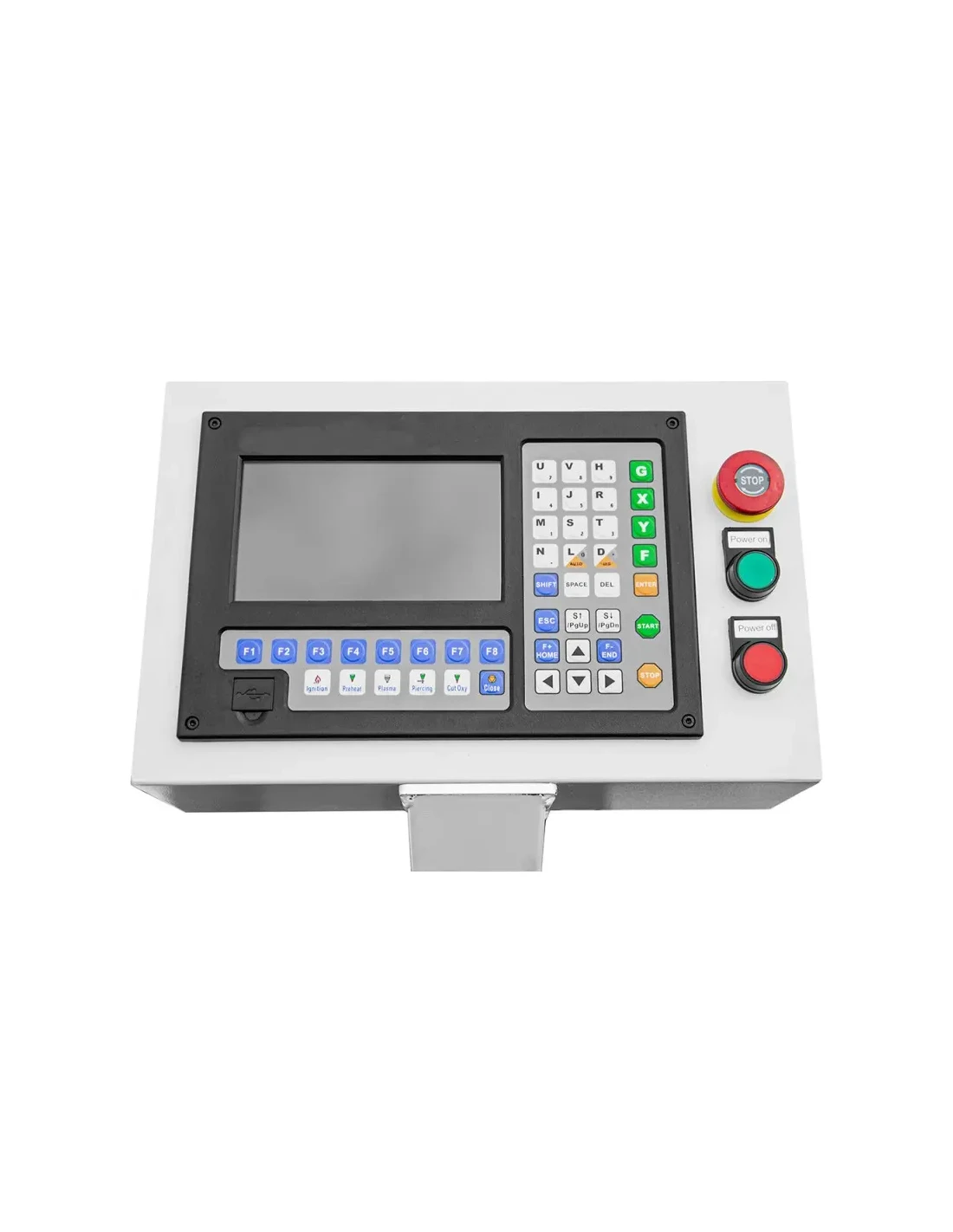

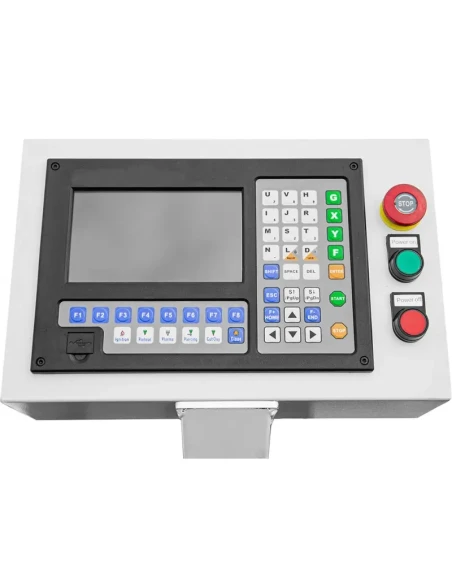

pohodlný operátorský panel
intuitivní ovládání stroje
možnost řezání a drážkování v oceli
školení v ovládání stroje v sídle kupujícího/prodávajícího - dohodneme individuálně
knihovna standardních geometrických tvarů

Charakteristika a vybavení

Rozměry 1850x3800x1500 mm (ŠxHxV) hmotnost - 1000 kg
Pracovní plocha 1500 x 3000
Rozsah osy Y 140 mm (světlost)
Rychlost řezání 50-7000 mm/min
Použití pevné a stabilní konstrukce
Vodní stůl
Regulátor napětí výšky

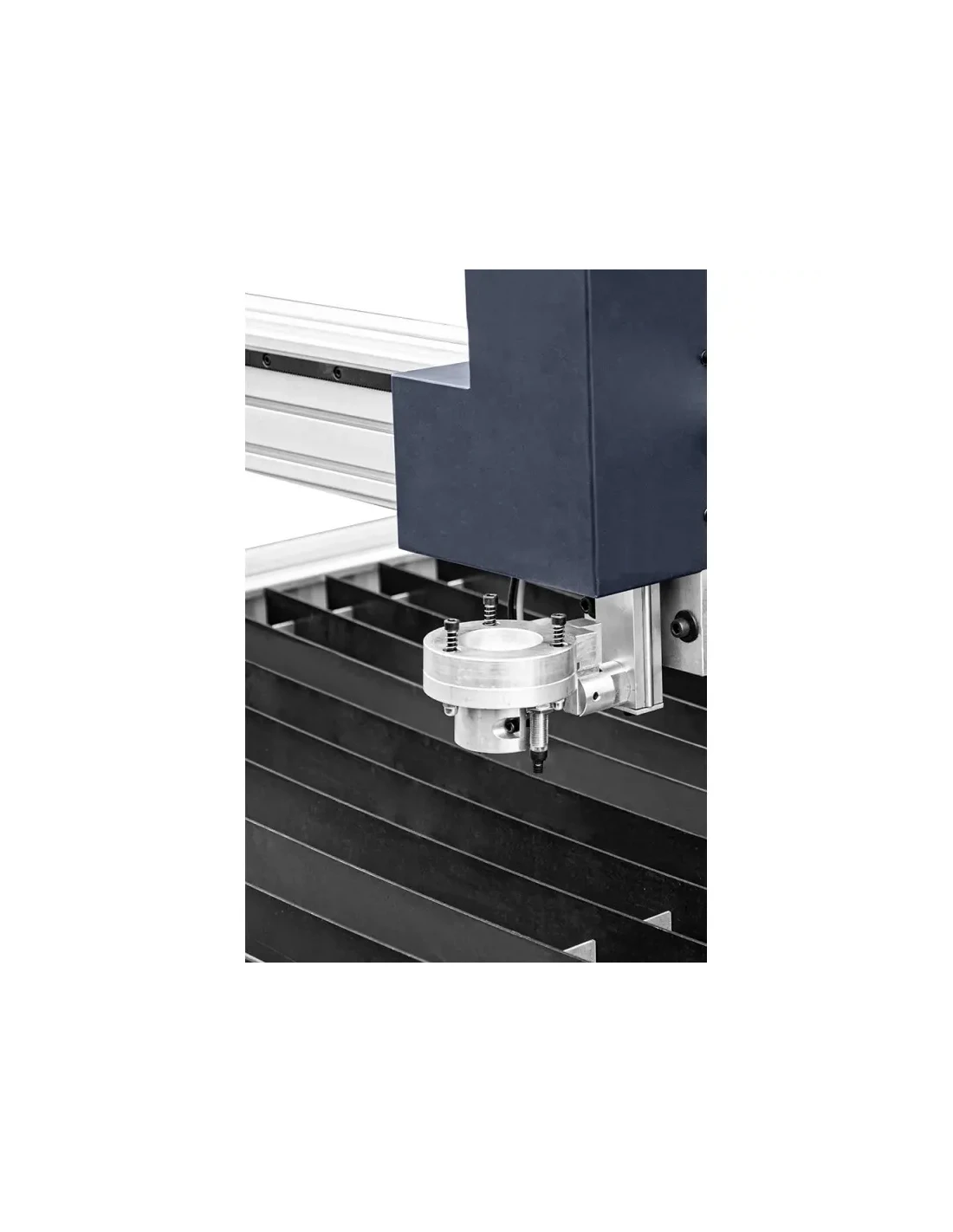

Systém regulace výšky hořáku

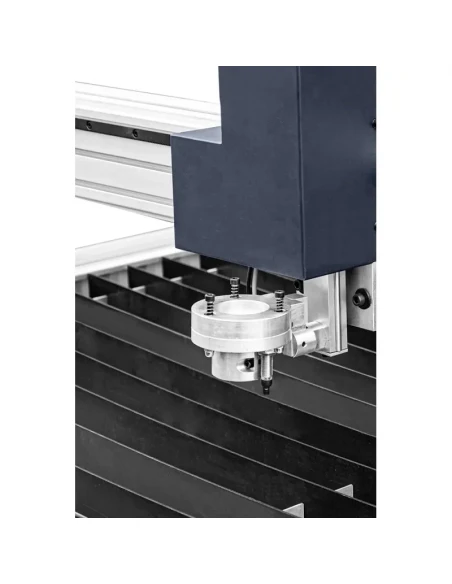

Senzor výšky a stabilizace hořáku
Program FastCAM - v českém jazyce s licencí
USB port a vnitřní i vnější paměť
Přátelské uživatelské rozhraní - snadné ovládání i pro ty, kteří nikdy nepracovali s programy typu FastCAM
Import výkresů ve formátu *.txt z libovolného programu (např. AutoCAD, SolidWorks atd.)
MAKRO - knihovna standardních geometrických tvarů. Umožňuje vytváření figur bez nutnosti kreslení.
NESTING - automatické rozložení prvků na plechu
DEMO - Ukazuje cyklus (trajektorii) práce bez zapnutí zdroje plazmy nebo kyslíku

Technické parametry kompresoru LUFT 700

Kompresor
Výkon motoru	5,5 kW
Celkové rozměry sestavy	1250 x 600 x 850 mm
Hmotnost	120 kg
Napětí	400V/50Hz
Rozměr výstupního hrdla	1/2"
Výkon 0-6 bar Při 6 bar Při 8 bar Při 10 bar	průměrně 690 l/min. 650 l/min. 650 l/min. 630 l/min.
Výkon motoru	0,29kW
Průměr výstupní a vstupní vzduchové trubky (BSP)	1"
Práce v systémech do	10 Bar
Vstupní teplota	≤38°C
Rozměry	700 x 420 x 650 mm
Výkon	1500 l/min
Napětí	230 V
Hmotnost	45 kg
Typ a množství chladicího média	R134a, 400 g

Technické parametry zdroje SPARTUS ProCUT 125CNC

Napájecí napětí	~3 × 400V ± 10% 50 / 60 Hz
Proud řezání [A]	20 - 100
Max. tloušťka řezu [mm]	55
Pracovní cyklus [%]	100
PARAMETRY PLAZMA
Výstupní napětí [V]	88 - 106
Doporučený pracovní tlak [bar]	5,5
Spotřeba vzduchu [l/min]	250
Post-gas	ano
Bezkontaktní zapalování oblouku bez HF	ano
2T / 4T	ano
OSTATNÍ PARAMETRY
Spotřeba proudu [A]	28
Účiník (cosφ)	0,76
Účinnost η [%]	85
Třída izolace	H
Stupeň ochrany	IP21S
Hmotnost [kg]	32
Rozměry [mm]	770 × 270 × 490

Plotr je připraven k přepravě za účelem zajištění pohyblivých částí a zmenšení rozměru.

Vyžaduje montáž pohyblivých částí a krytů vystavených poškození během nakládky a vykládky.

Nabízíme možnost dodání sestaveného zařízení - dohodneme individuálně s ohledem na rozměry stroje.
