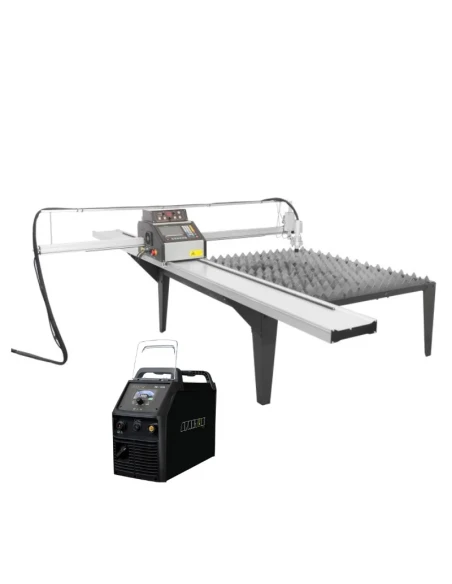

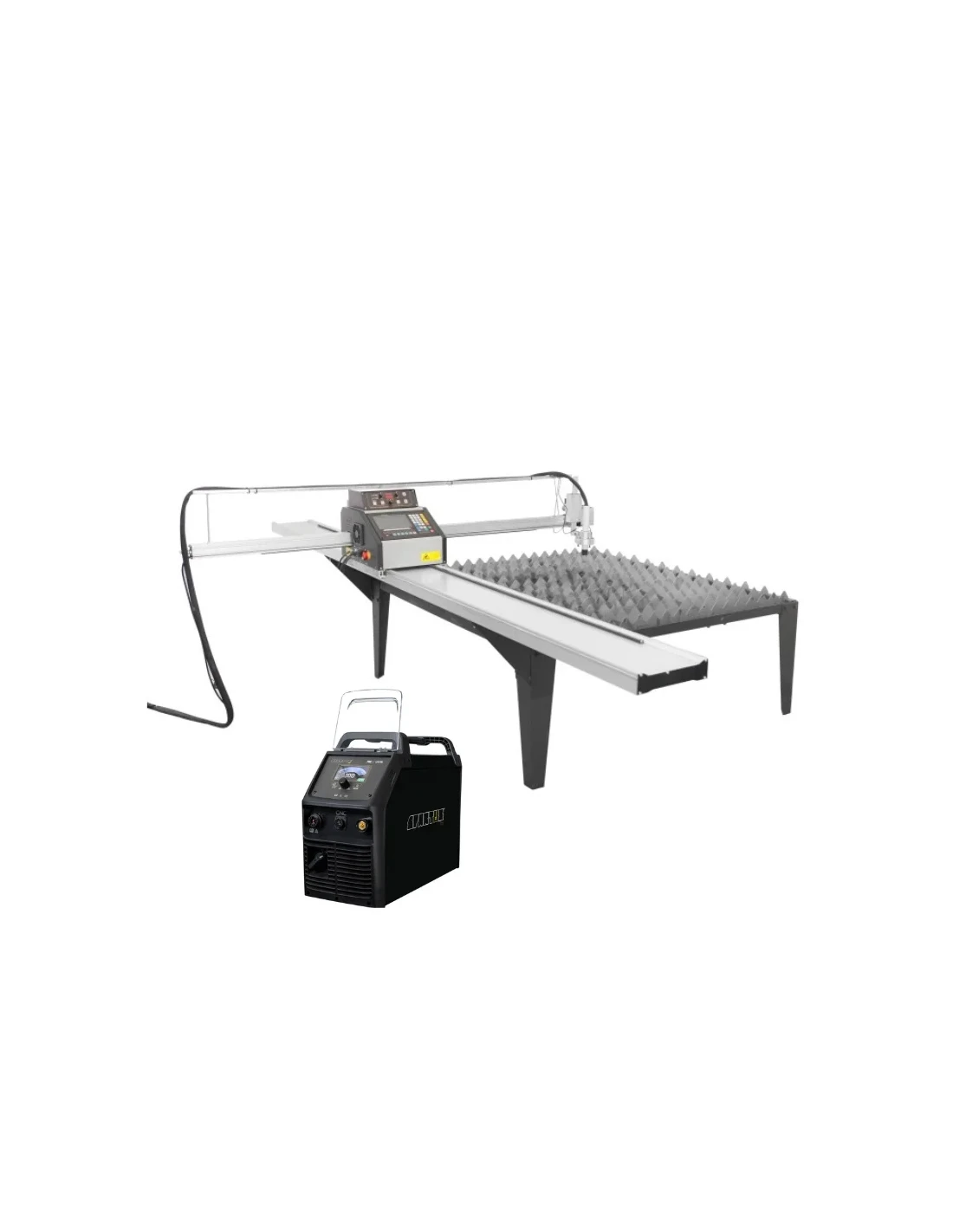

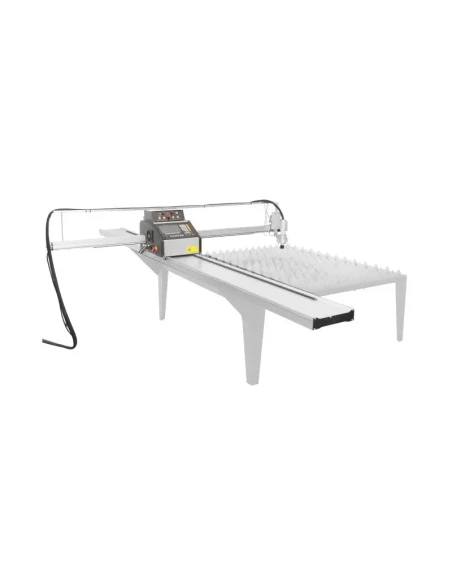

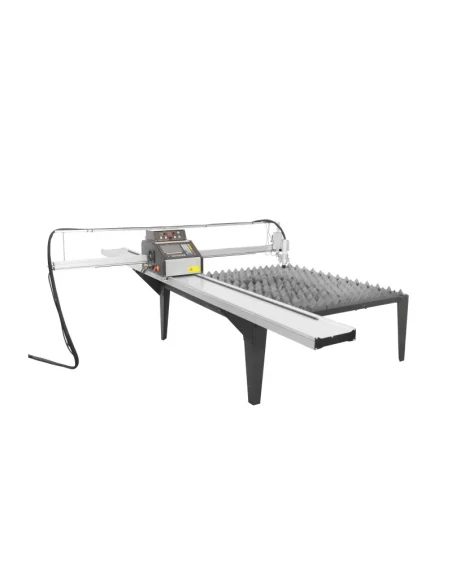

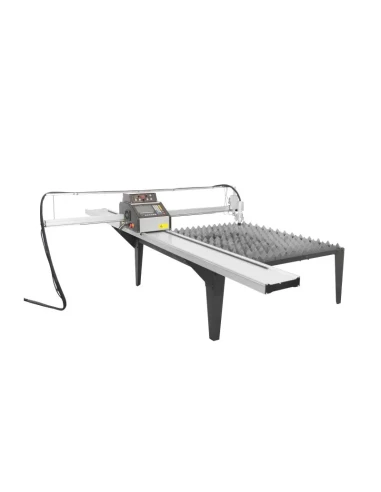

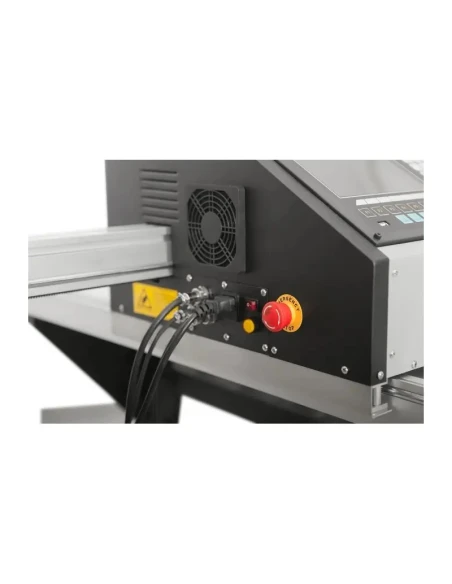

Plazmový a plynový řezací stroj ZZ 1500x3000 + zdroj SPARTUS ProCUT 125CNC
Přenosné CNC plazmové nebo kyslíko-plynové řezačky jsou zařízení určená pro tvarové řezání prvků z plechových desek. Plotr nevyžaduje upevnění k podlaze, což výrazně zkracuje dobu instalace. Navíc plazmově-plynová řezačka umožňuje umístit stroj kdekoli v hale bez nutnosti nákladných základů.

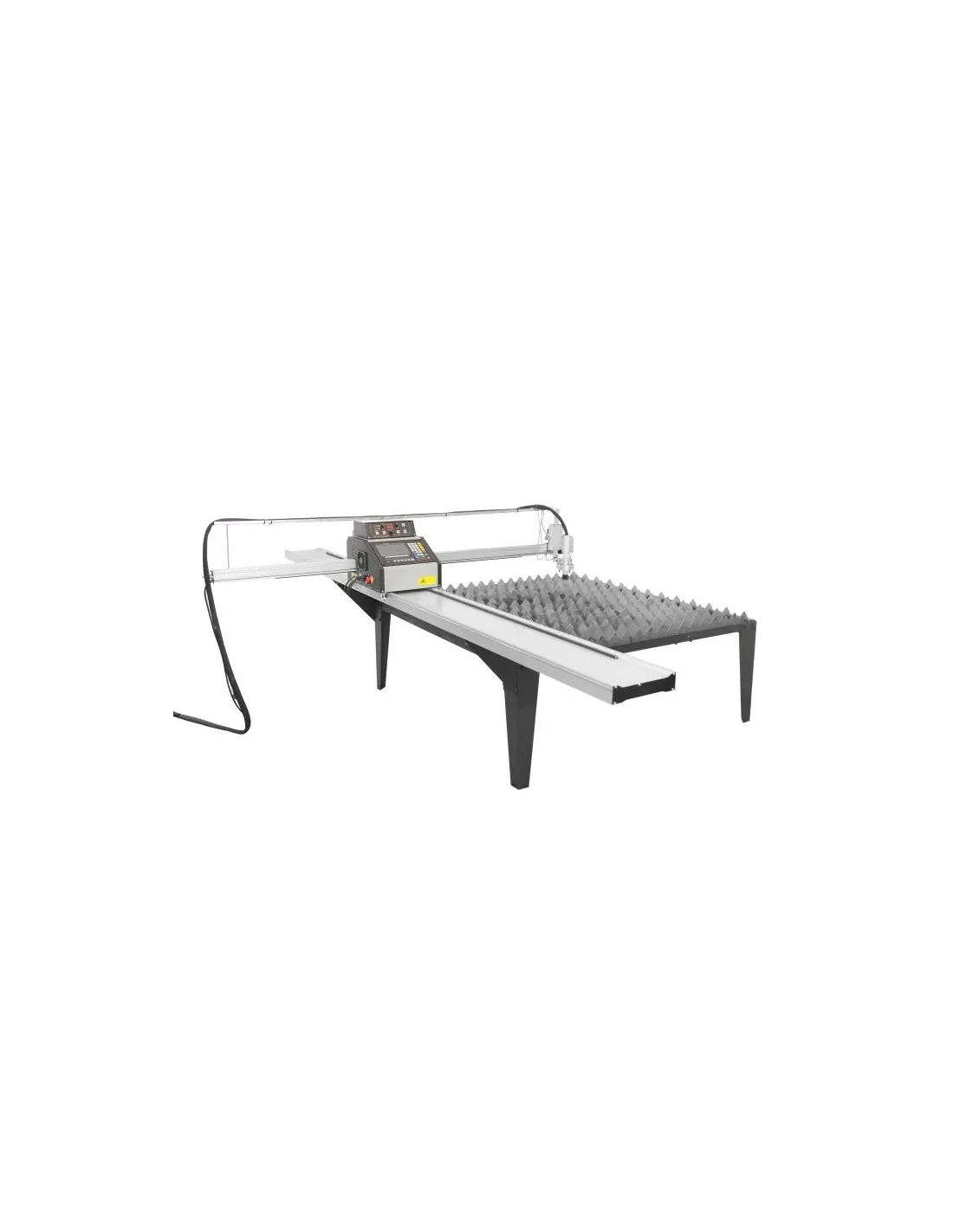

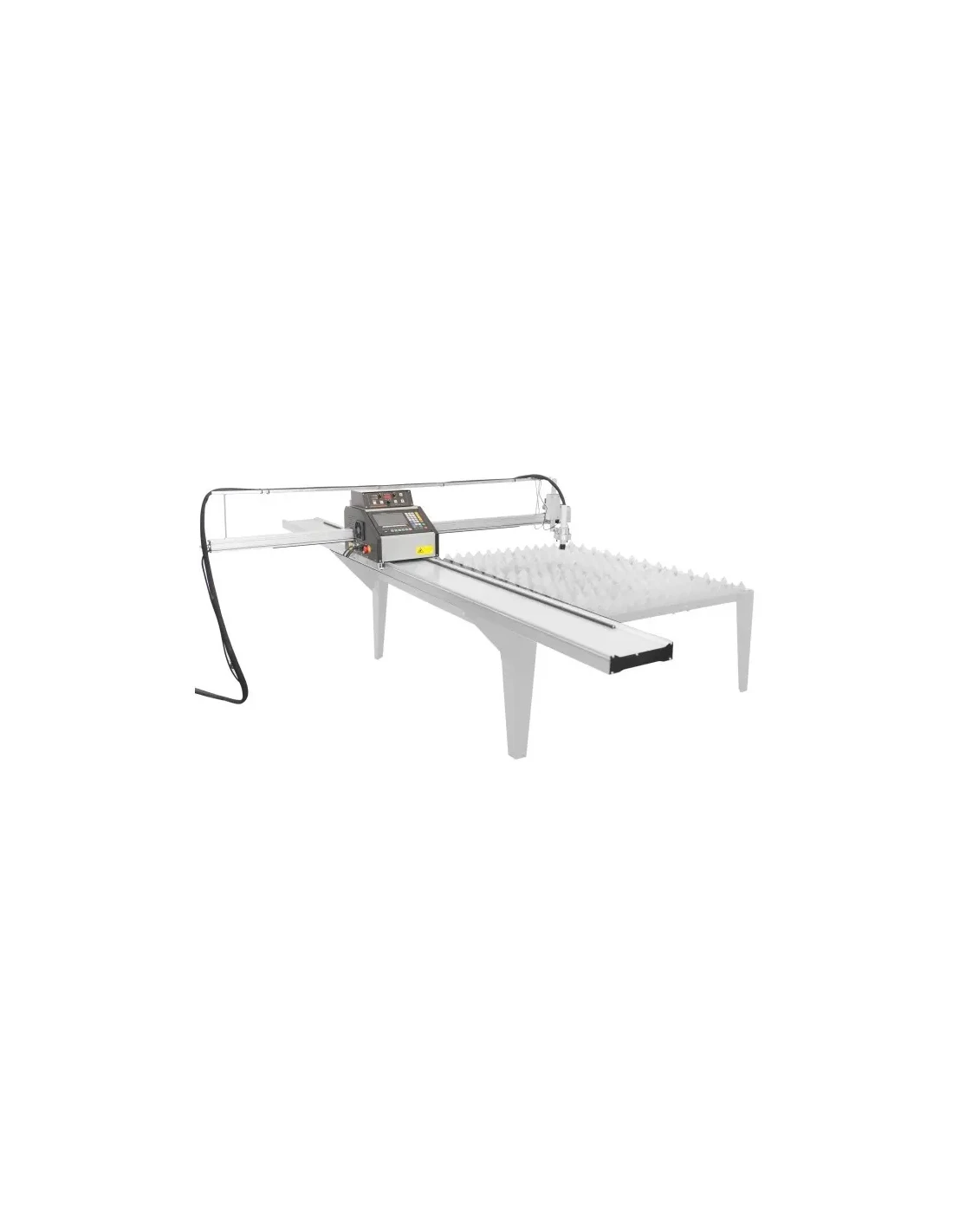

Charakteristika plazmového a plynového řezacího stroje ZZ 1500x3000
Plazmový nebo kyslíkový plynový CNC1 řezací stroj je mobilní zařízení určené pro tvarové vyřezávání prvků z plechu. Stroj nevyžaduje ukotvení k podkladu, což výrazně zkracuje čas instalace. Navíc umožňuje umístění stroje kdekoliv v hale bez nutnosti budování nákladných základů.
Stroj je vybaven vysoce kvalitním pojezdovým systémem, který v kombinaci s nízkou hmotností portálu činí z plotru jeden z nejrychlejších strojů dostupných na našem trhu. Stroj může být používán pro ruční i automatizované řezání. Je vybaven digitálním ovladačem, který umožňuje vyřezávání složitých tvarů. Tento model CNC plazmového plotru se velmi dobře osvědčuje v lodním, strojírenském a energetickém průmyslu. CNC1 používá přesný systém vodítek v ose X, Y.

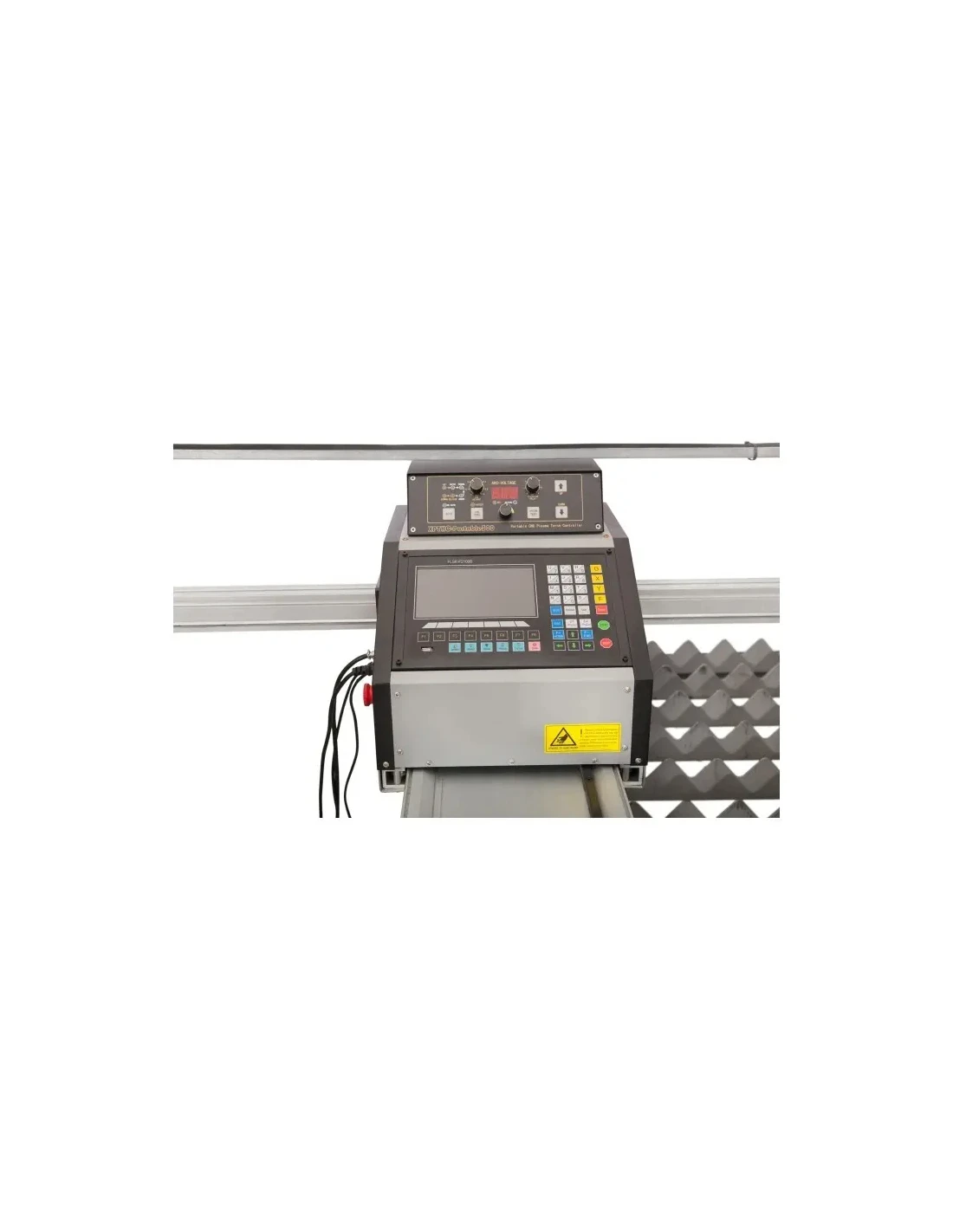

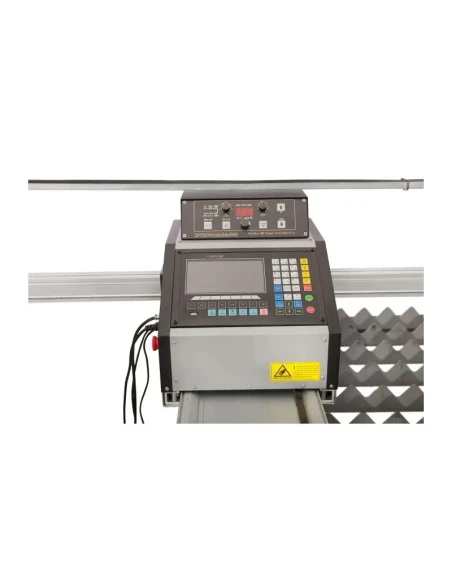

Práce řezacího stroje je kontrolována elektronickým výrobním systémem Sino-USA, který se vyznačuje vysokou přesností a eliminuje chyby vznikající během práce. Stroj je velmi snadný na programování. Je možné manuální programování pro jednoduché tvary i automatické pro složitější figury. Displej zobrazuje vyřezávaný vzor a pohyb hořáku.
Pro snadné programování je ke stroji přiložen originální software FastCAM. Software je v češtině, což usnadňuje práci.
FastCAM je technologický program typu CAD/CAM určený pro navrhování a definování řezných cest pro prvky vyřezávané na CNC řezacích strojích. Program je instalován v kanceláři na stolním nebo přenosném počítači. Po určení způsobu řezání obdržíme hotový řídicí kód, který přeneseme do řídicího systému stroje. Program FastCAM je základním vybavením našich strojů.
Plazmový a plynový řezací stroj ZZ 1500x3000 - základní informace:
- Přátelské uživatelské rozhraní - snadné ovládání i pro osoby, které nikdy nepracovaly s programy typu FastCAM
- Import kresby ve formátu *.txt z jakéhokoliv programu (např. AutoCAD, SolidWorks atd.)
- MAKRO - knihovna standardních tvarů umožňuje tvorbu figur bez nutnosti jejich kreslení v systému CAD. Program poskytuje 2D figury
- NESTING - optimální využití plechu díky automatickému rozložení prvků na archu
- DEMO - Ukazuje cyklus (cestu) práce bez zapojení zdroje plazmy nebo kyslíku

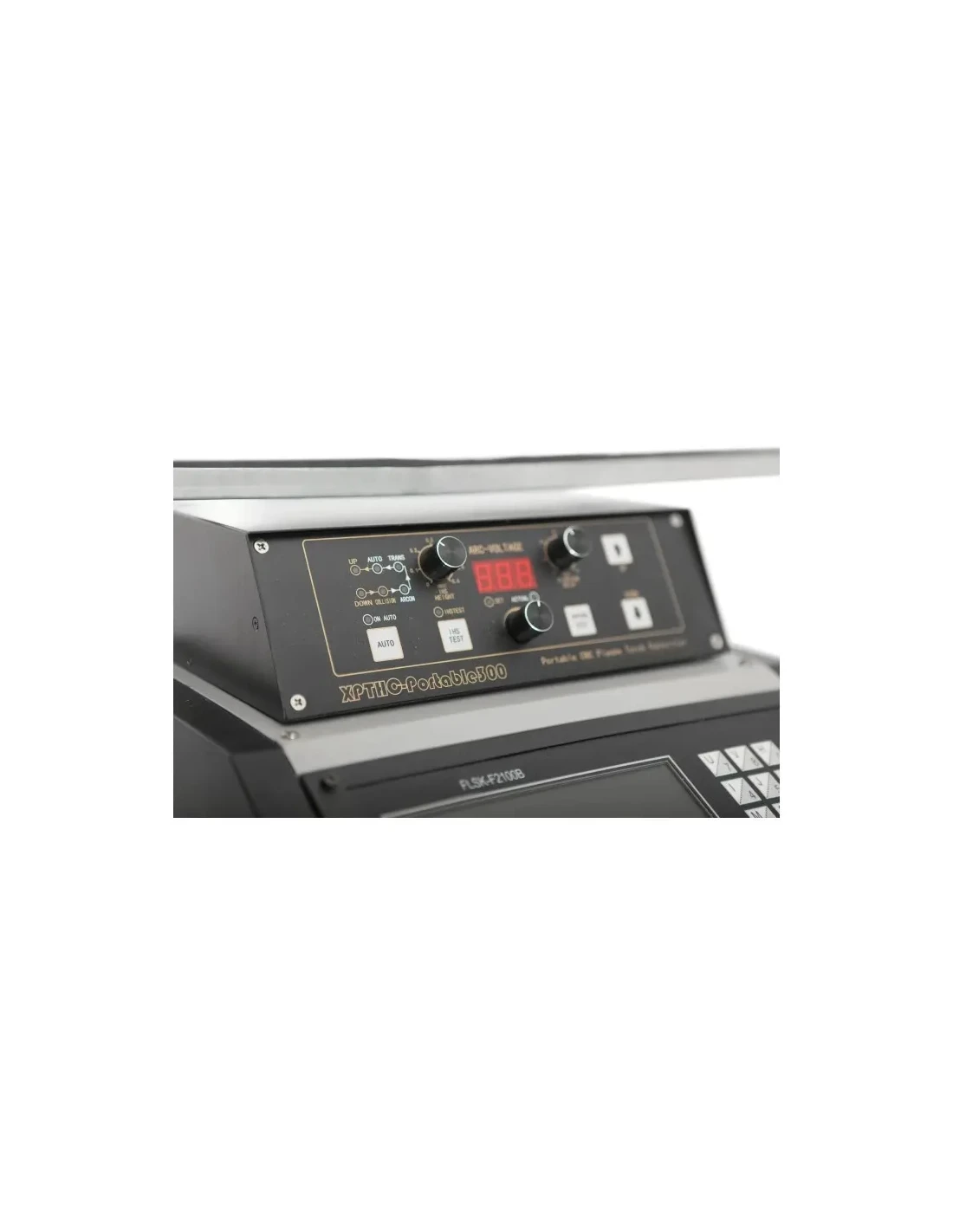

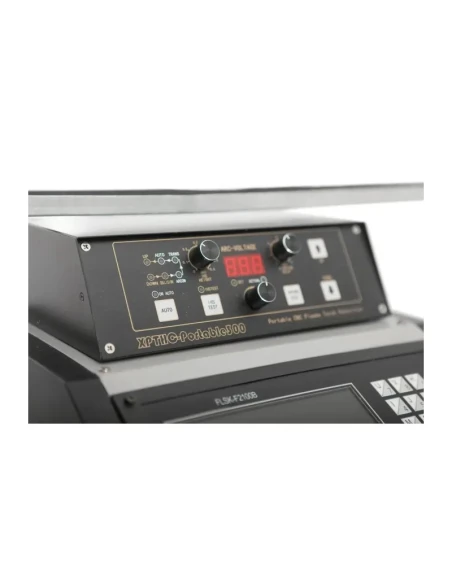

NAPĚŤOVÝ REGULÁTOR VÝŠKY:
Stroj je vybaven THC (napěťové regulace výšky plazmového hořáku). Přesná regulace (+/- 0,1 mm) vzdálenosti plazmového hořáku od plechu během řezání. Vyšší přesnost a absence vad, které mají kapacitní senzory a rolovací talíře. Parametry regulátoru jsou automaticky přebírány z Tabulky Automatického Výběru Řezných Parametrů.
Technické parametry plazmového a plynového řezacího stroje ZZ 1500x3000
| NAPÁJENÍ | 230 V |
| LCD | 7" barevný |
| FORMÁT KÓDU | G-Code |
| ROZSAH OSY Z | 120 mm |
| PRACOVNÍ ROZMĚRY | 1500 mm x 3000 mm |
| RYCHLOST ŘEZÁNÍ | 50-3000 mm/min |

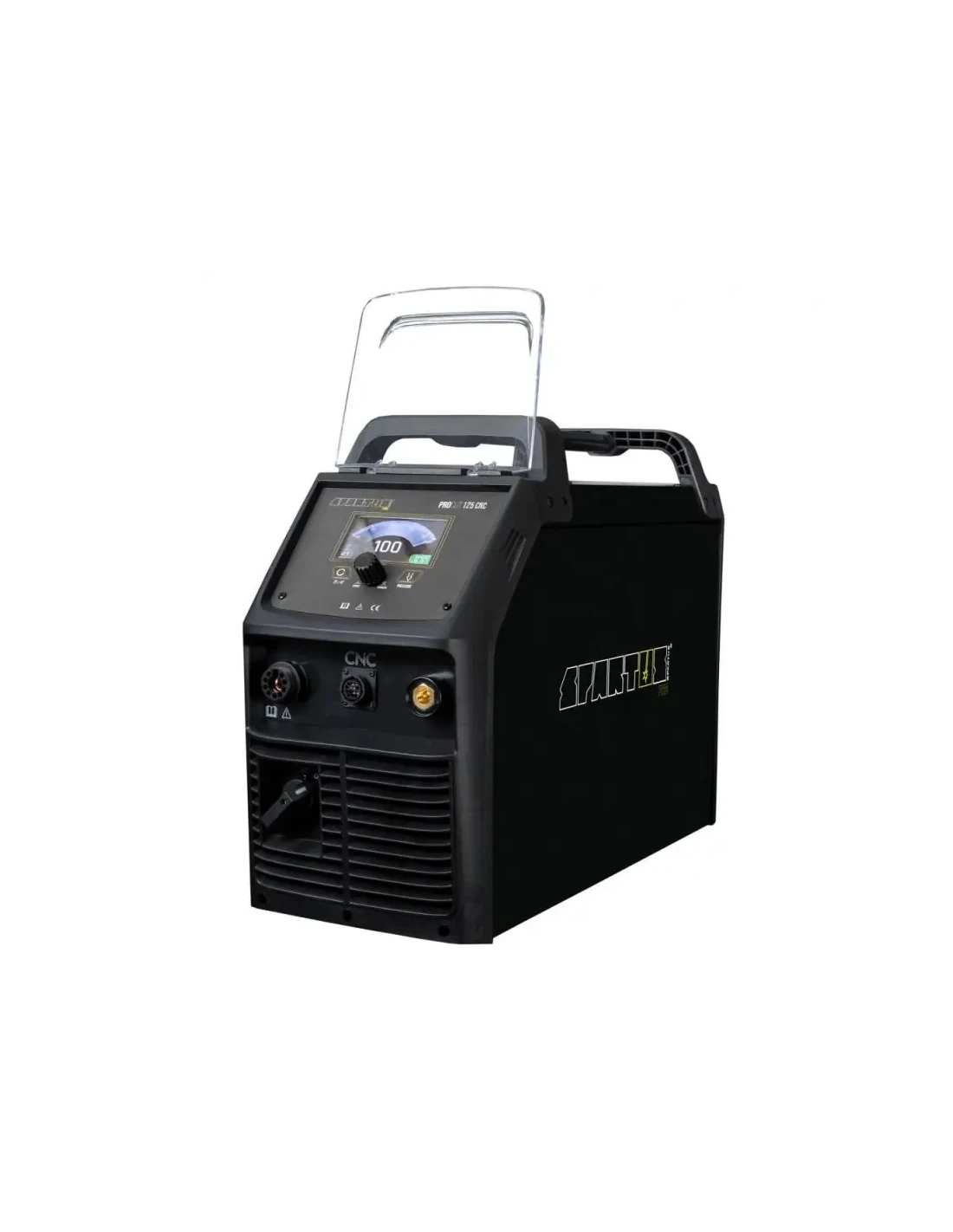

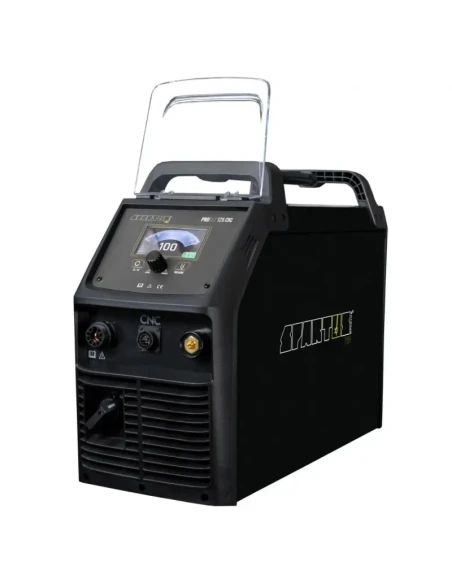

Technické parametry zdroje SPARTUS ProCUT 125CNC
| Napětí napájení | ~3 × 400V ± 10% 50 / 60 Hz |
| Proudový rozsah řezání [A] | 20 - 100 |
| Max. tloušťka řezu [mm] | 55 |
| Pracovní cyklus [%] | 100 |
| PARAMETRY PLAZMA | |
| Výstupní napětí práce [V] | 88 - 106 |
| Doporučený pracovní tlak [bar] | 5,5 |
| Spotřeba vzduchu [l/min] | 250 |
| Post-plyn | ano |
| Bezkontaktní zapalování oblouku bez HF | ano |
| 2T / 4T | ano |
| OSTATNÍ PARAMETRY | |
| Odběr proudu [A] | 28 |
| Účinnost (cosφ) | 0,76 |
| Účinnost η [%] | 85 |
| Třída izolace | H |
| Stupeň ochrany | IP21S |
| Hmotnost [kg] | 32 |
| Rozměry [mm] | 770 × 270 × 490 |
