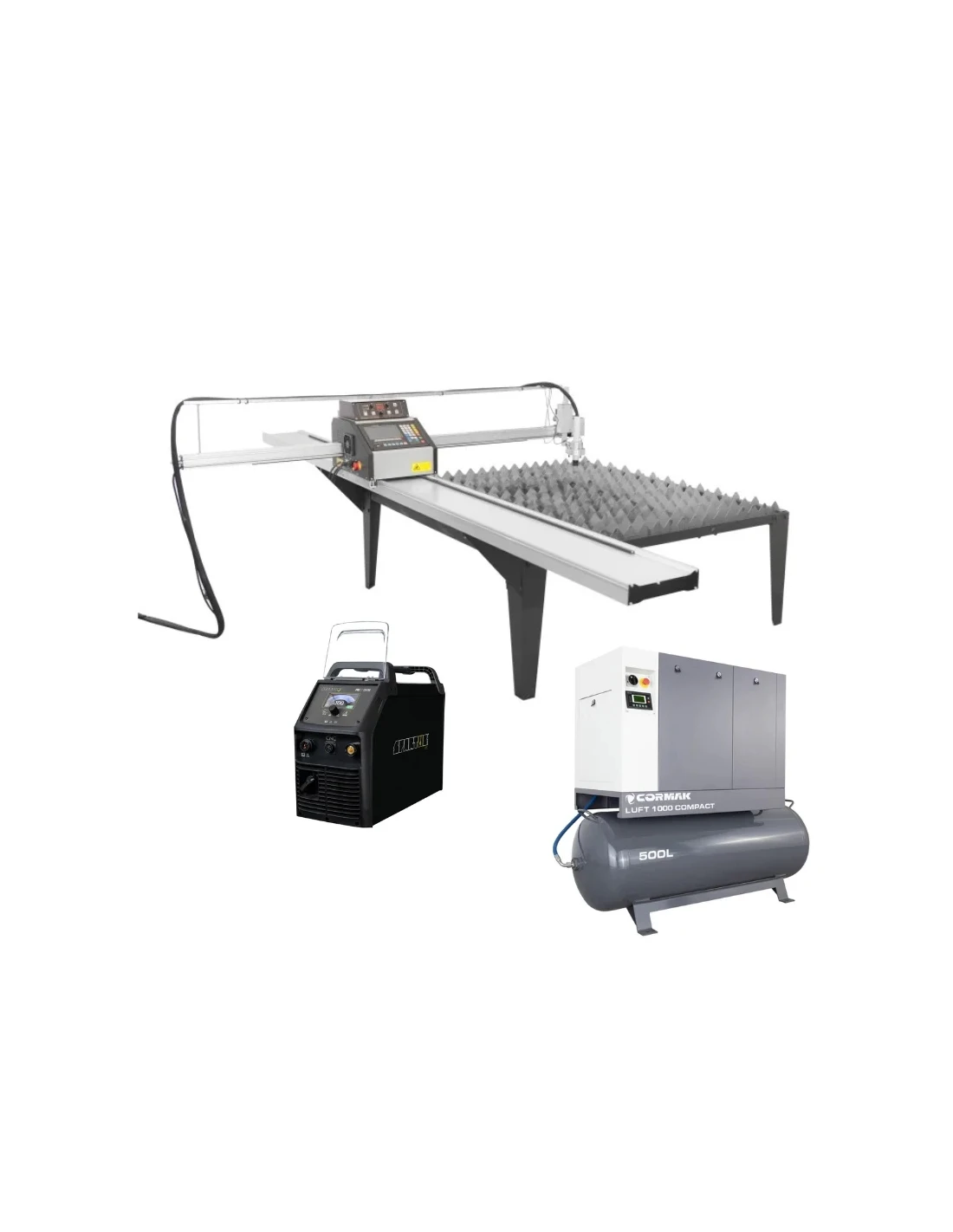

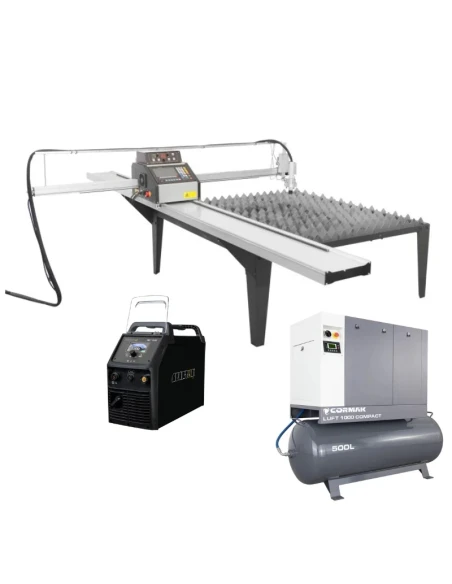

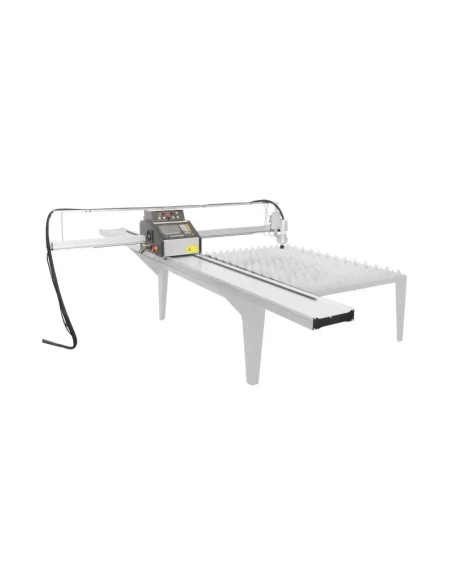

Plazmový a plynový vypalovač ZZ 1500x3000 + kompresor Luft 1000 + zdroj SPARTUS ProCUT 125CNC

Plazmový a plynový vypalovač ZZ 1500x3000 + kompresor Luft 1000 + zdroj SPARTUS ProCUT 125CNC

Name: Plazmový a plynový vypalovač ZZ 1500x3000 + kompresor Luft 1000 + zdroj SPARTUS ProCUT 125CNC
Brand: Cormak
SKU: CK.2656
Price: 475661 CZK
Availability: InStock

Mobilní CNC plazmové nebo kyslíko-plynové řezačky jsou zařízení určená k tvarovému vyřezávání (řezání) prvků z plechových desek. Plotr nevyžaduje kotvení k podlaze, což výrazně zkracuje dobu instalace. Navíc plazmově-plynová řezačka umožňuje instalaci stroje na libovolném místě haly bez nutnosti vytvářet nákladné základy.

475 661 Kč

S DPH

Popis

Charakteristika plazmového a plynového řezače ZZ 1500x3000

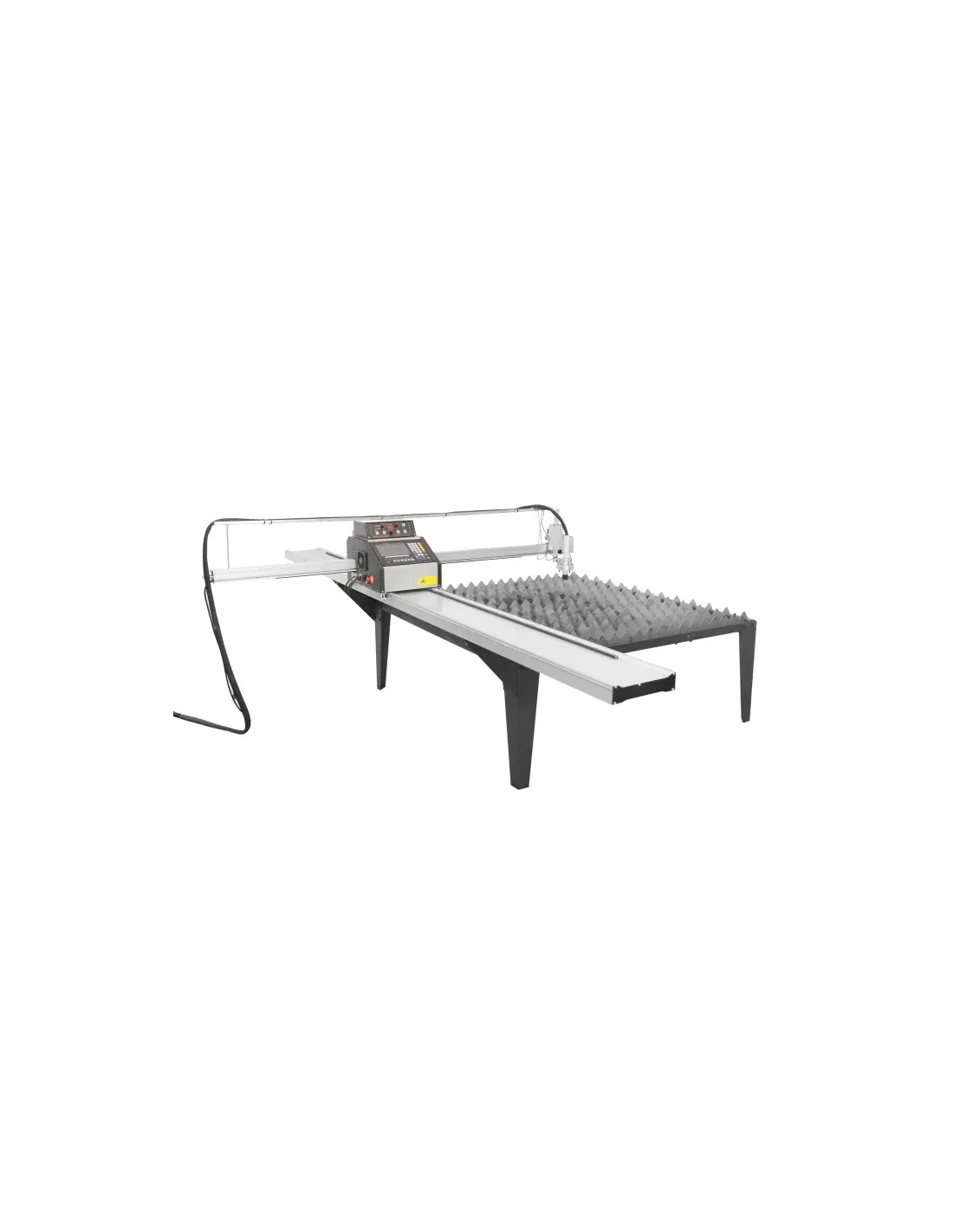

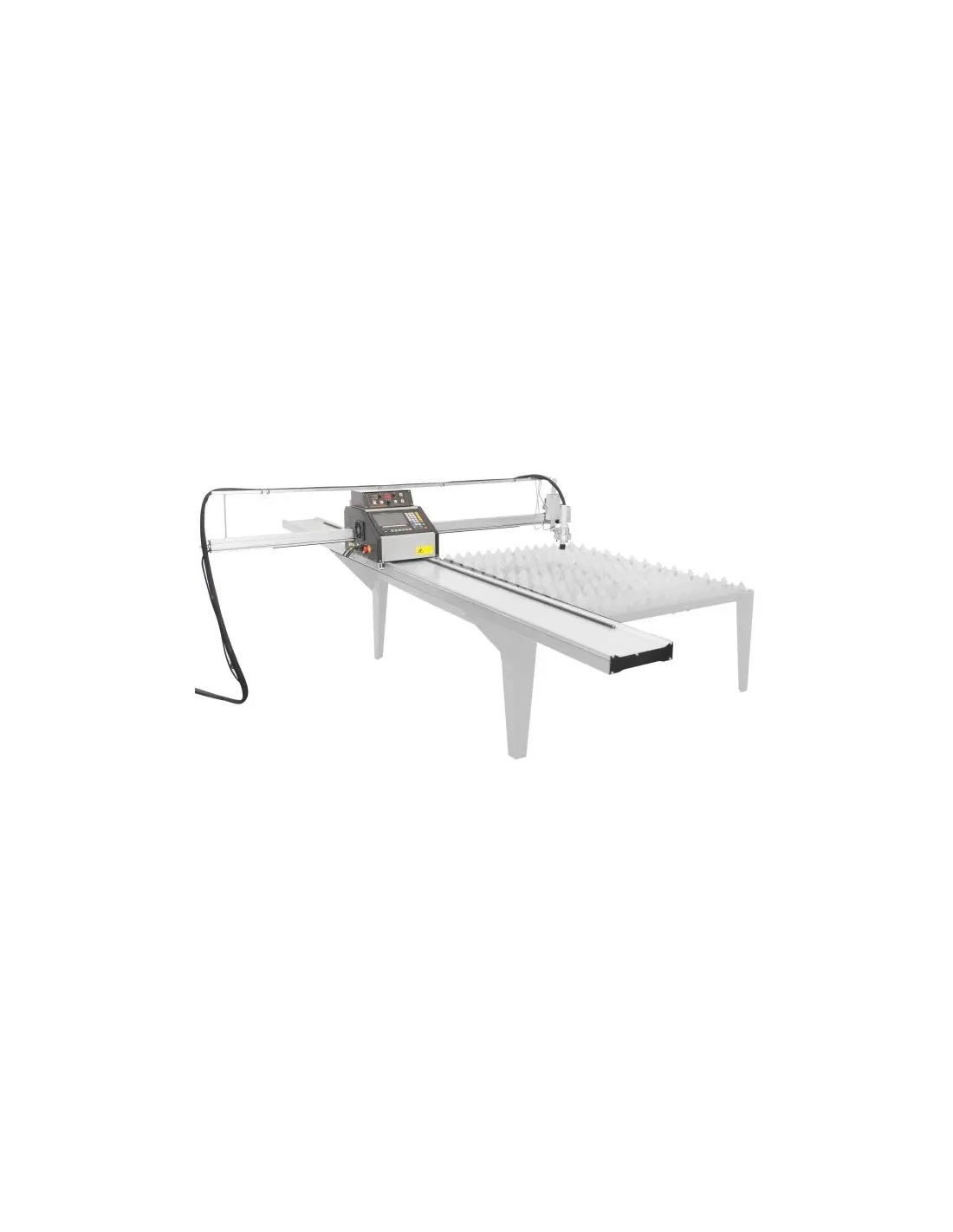

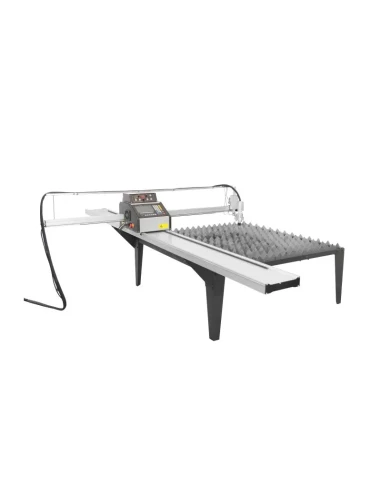

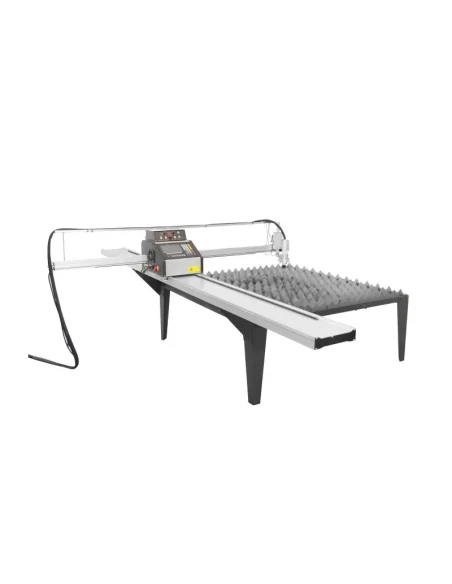

Plazmový nebo plynový CNC1 řezač je mobilní zařízení určené pro tvarové řezání prvků z plechových desek. Stroj nevyžaduje ukotvení k podkladu, což výrazně zkracuje dobu montáže. Umožňuje také umístění stroje na libovolném místě v hale bez nutnosti nákladných základů.

Stroj je vybaven kvalitním pojezdovým systémem, který v kombinaci s nízkou hmotností portálu činí z plotru jeden z nejrychlejších strojů dostupných na našem trhu. Stroj může být používán pro ruční i automatizované řezání. Je vybaven digitálním ovladačem, který umožňuje řezání složitých tvarů. Tento model CNC plazmového plotru se velmi dobře osvědčuje v lodním, strojírenském a energetickém průmyslu. CNC1 používá přesný systém vedení v osách X, Y.

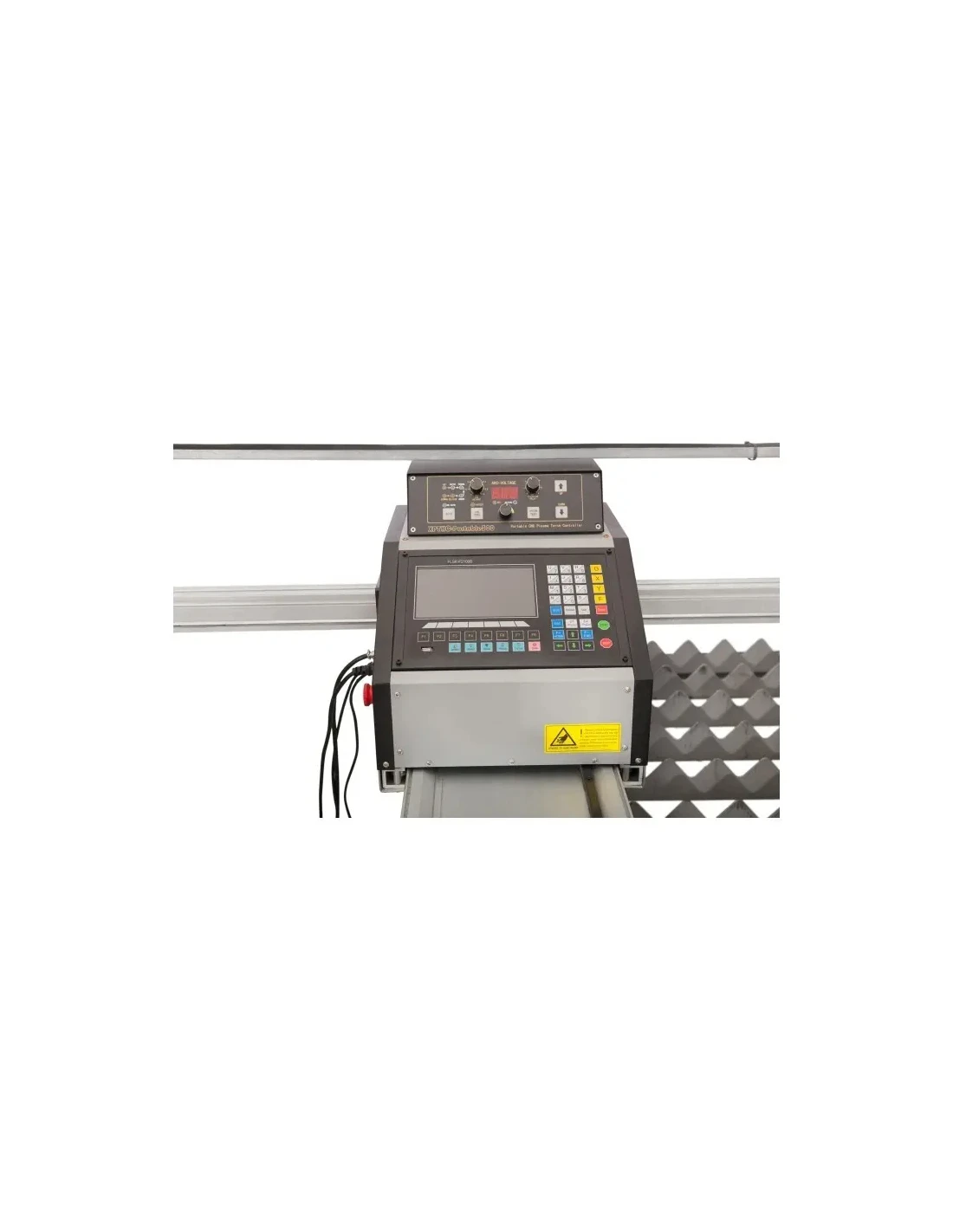

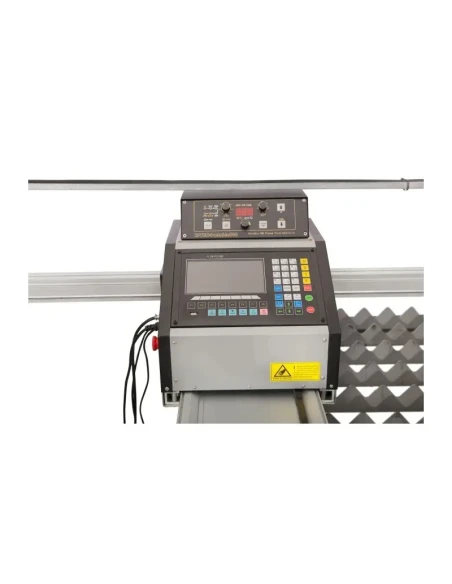

Práce řezače je řízena elektronickým systémem výroby Sino-USA, který se vyznačuje vysokou přesností a eliminuje chyby vzniklé při práci. Stroj je velmi snadno programovatelný. Je možné manuální programování pro jednoduché tvary a automatické pro složitější figury. Displej zobrazuje řezaný vzor a pohyb hořáku.

Pro snadné programování je ke stroji přiložen originální software FastCAM. Software je v češtině, což usnadňuje práci.

FastCAM je technologický program typu CAD/CAM sloužící k navrhování a definování řezných cest pro prvky řezané na CNC řezačkách. Program je instalován v kanceláři na stolním nebo přenosném počítači. Po určení způsobu řezání získáme hotový kód, který přeneseme do řídicího systému stroje. Program FastCAM je základním vybavením našich strojů.

Plazmový a plynový řezač ZZ 1500x3000 - základní informace:

Přátelské uživatelské rozhraní - jednoduché ovládání i pro osoby, které nikdy nepracovaly s programy typu FastCAM
Import výkresů ve formátu *.txt z libovolného programu (např. AutoCAD, SolidWorks, atd.)
MAKRO - knihovna standardních tvarů umožňuje tvorbu figur bez nutnosti jejich kreslení v systému CAD. Program poskytuje 2D figury
NESTING - optimální využití plechu díky automatickému rozložení prvků na desce
DEMO - Ukazuje cyklus (cestu) práce bez zapínání zdroje plazmy nebo kyslíku

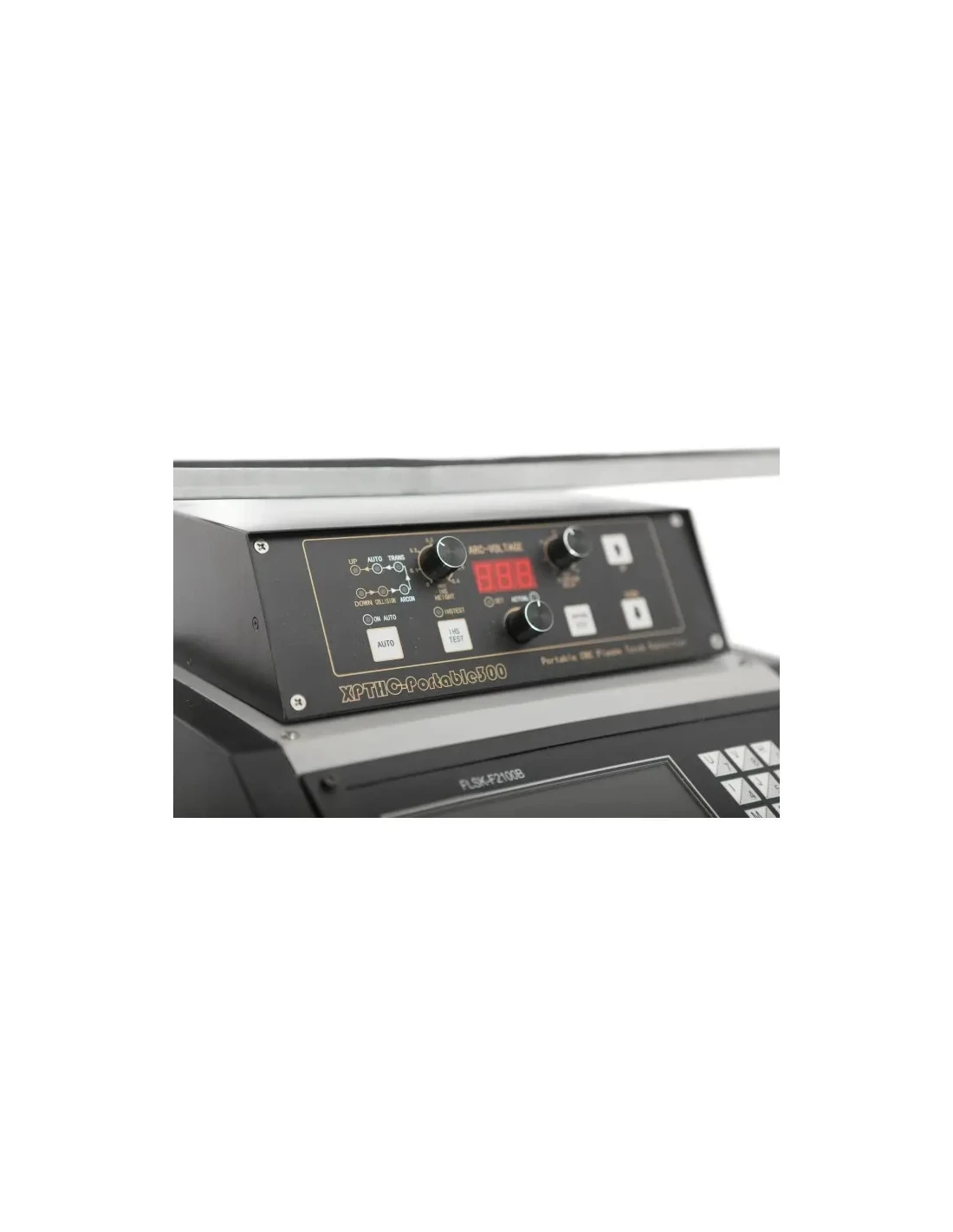

NAPIĚŤOVÝ REGULÁTOR VÝŠKY:

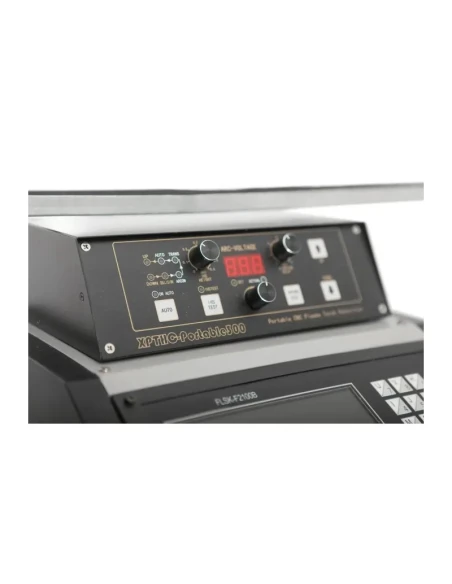

Stroj je vybaven THC (napěťovou regulací výšky plazmového hořáku). Přesná regulace (+/- 0,1 mm) vzdálenosti plazmového hořáku od plechu během řezání. Vyšší přesnost a absence vad, které mají kapacitní senzory a válcové talíře. Parametry regulátoru jsou automaticky přebírány z Tabulky Automatického Výběru Řezných Parametrů.

Technické parametry plazmového a plynového řezače ZZ 1500x3000

NAPÁJENÍ	230 V
LCD	7" barevný
FORMÁT KÓDU	G-Code
ROZSAH OSY Z	120 mm
PRACOVNÍ ROZMĚRY	1500 mm x 3000 mm
RYCHLOST ŘEZÁNÍ	50-3000 mm/min

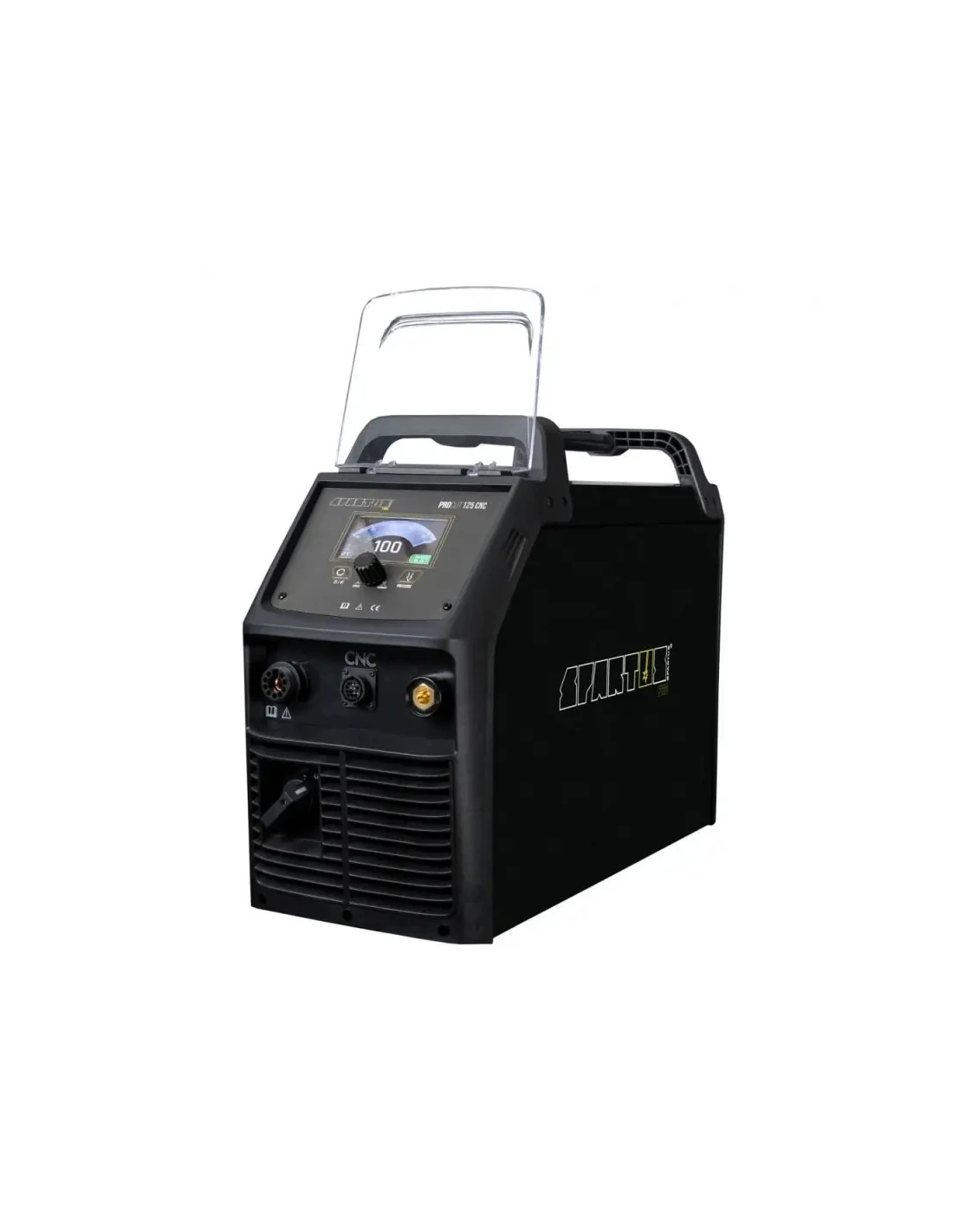

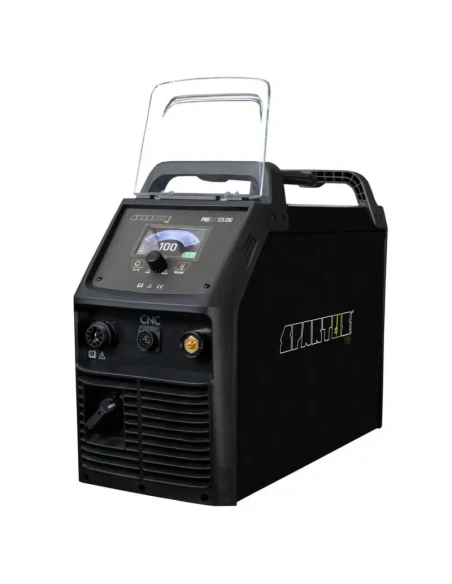

Technické parametry zdroje SPARTUS ProCUT 125CNC

Napětí napájení	~3 × 400V ± 10% 50 / 60 Hz
Řezný proud [A]	20 - 100
Max. tloušťka řezu [mm]	55
Pracovní cyklus [%]	100
PARAMETRY PLAZMA
Výstupní napětí [V]	88 - 106
Doporučený pracovní tlak [bar]	5,5
Spotřeba vzduchu [l/min]	250
Post-gas	ano
Bezdotykové zapalování oblouku bez HF	ano
2T / 4T	ano
OSTATNÍ PARAMETRY
Odběr proudu [A]	28
Účiník (cosφ)	0,76
Účinnost η [%]	85
Třída izolace	H
Stupeň ochrany	IP21S
Hmotnost [kg]	32
Rozměry [mm]	770 × 270 × 490

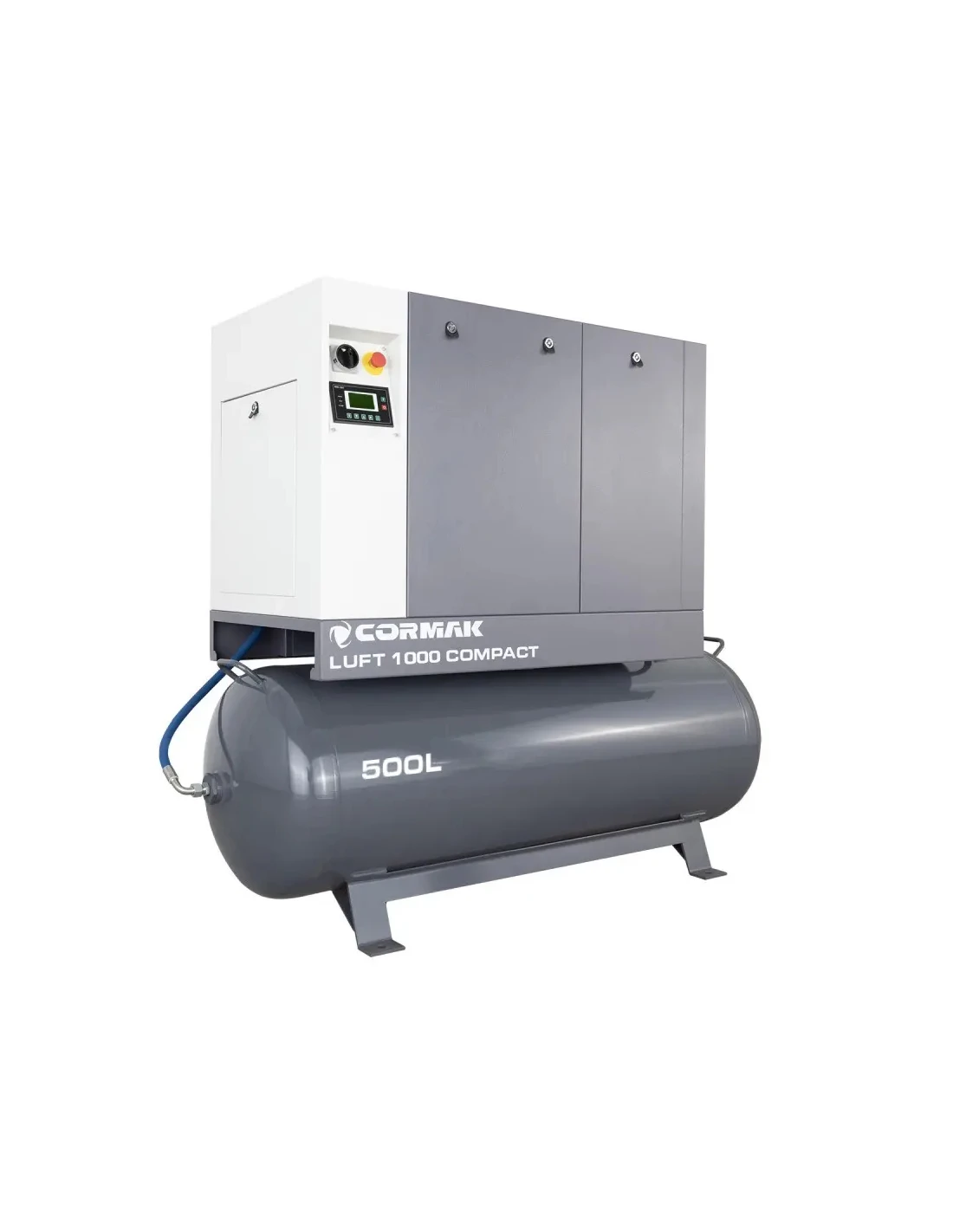

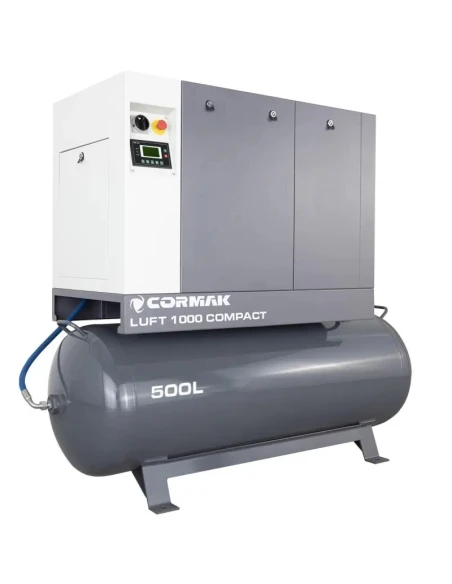

Technické parametry kompresoru LUFT 1000

Kompresor
Výkon motoru	7,5 kW
Rozměry	810 x 610 x 850 mm
Hmotnost	120 kg
Napětí	400V/50Hz
Rozměr výstupního přípojky	1/2"
Výkon 0-6 bar Při 6 bar Při 8 bar Při 10 bar	průměrně 920 L/min. 750 L/min. 750 L/min. 730 L/min.

Výkon motoru	0,29kW
Průměr výstupní a vstupní trubky vzduchu (BSP)	1"
Práce v systémech do	10 Bar
Vstupní teplota	≤38°C
Rozměry	700 x 420 x 650 mm
Výkon	1500 l/min
Napětí	230 V
Hmotnost	45 kg
Typ a množství chladiva	R134a, 400 g
