Tokarki uniwersalne o średnicy toczenia 400 - 500 mm

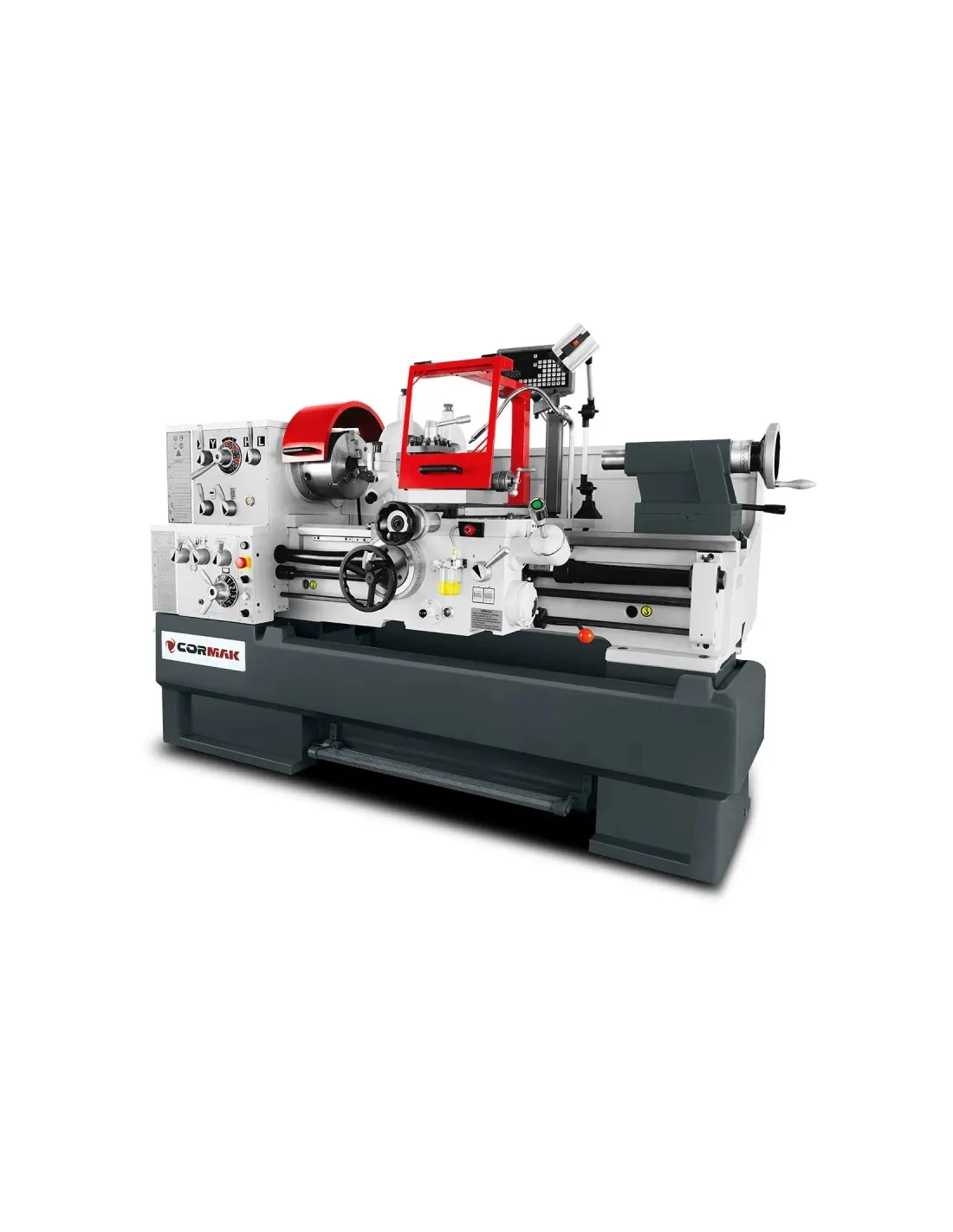

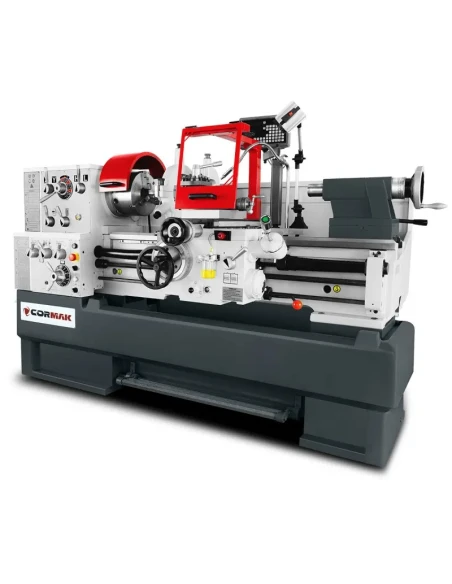

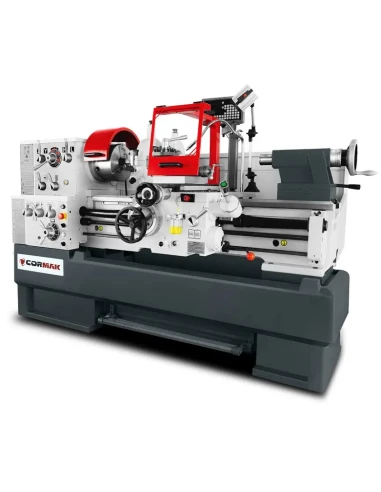

Univerzální konvenční soustruh CORMAK TORNADO 460x1000 + nože + otočný hrot
Průmyslový soustruh na kov CORMAK TORNADO 460x1000 - 2x větší odlití a robustní litinová konstrukce lože, je vybaven 12rychlostní převodovkou se silným indukčním motorem 5,5 kW/400V - maximální točivý moment, velký průchod vřetena 82 mm Doporučeno pro soustružení tvrdých ocelí, mechanické soustružení. Může být použito pro různé úkoly, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické a palcové závitování, vrtání a protahování. V sadě jsou 2 soustružnické sklíčidla, sada nožů a otočný hrot.
Hlavní výhody:
- Univerzálnost použití: Soustruh je ideální pro různé úkoly, jako je soustružení vnitřních a vnějších povrchů, kuželů, metrické, palcové, modulové a DP závity, leštění, vrtání a protahování.- Stabilní konstrukce: Litinové lože o šířce 300 mm bylo kaleno a přesně broušeno, což zajišťuje vysokou redukci vibrací a stabilní pracovní podmínky i při velkém zatížení.

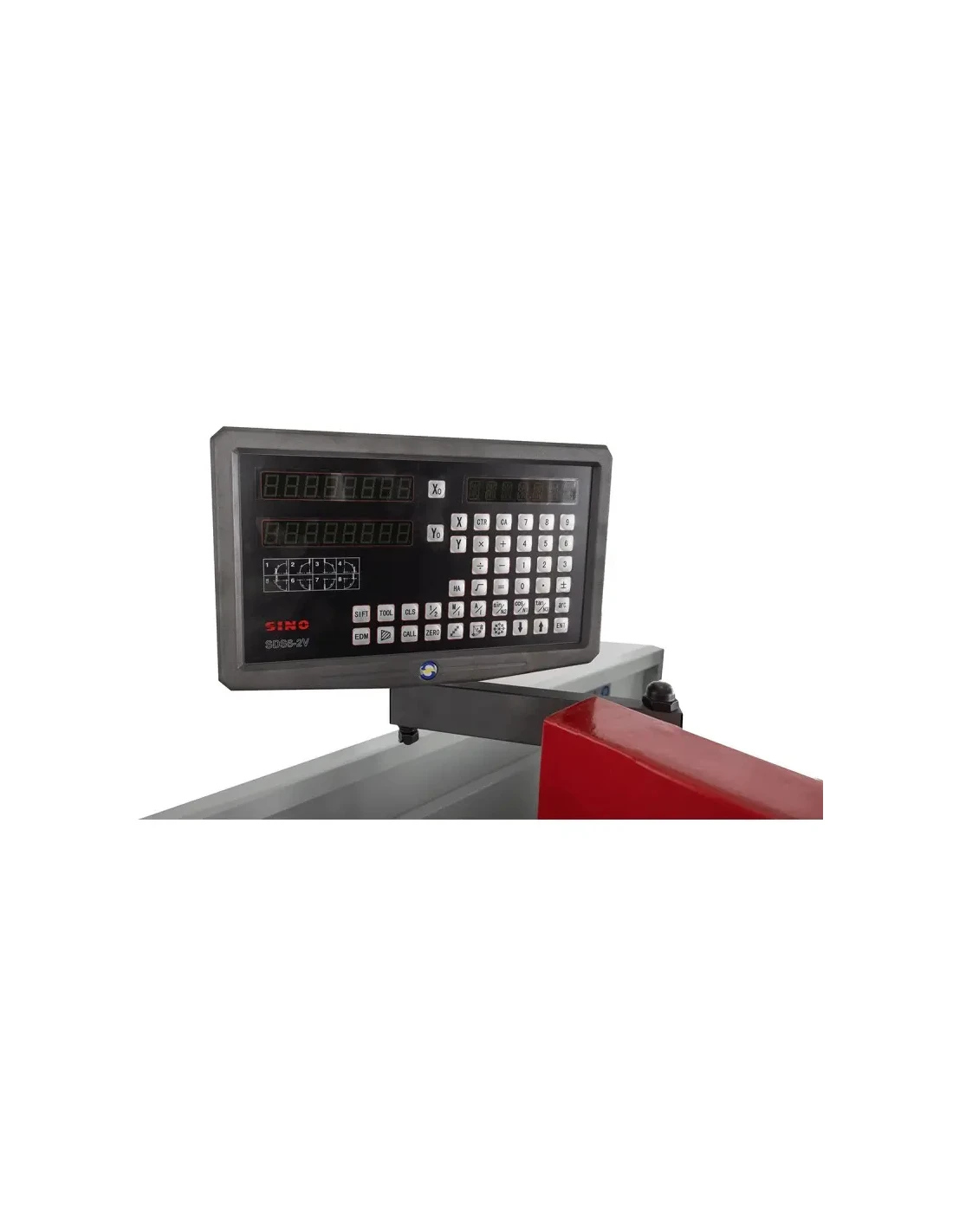

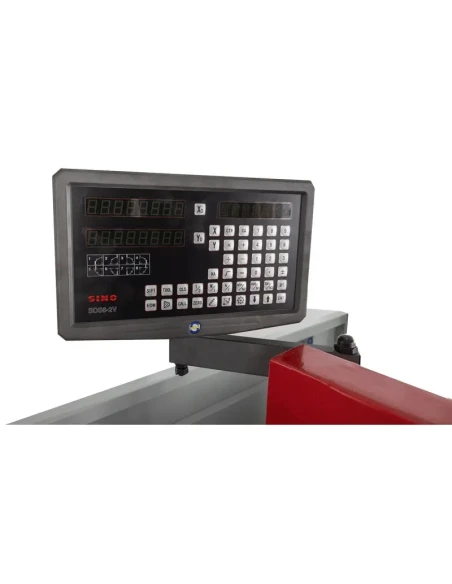

- Digitální přesnost: Zařízení je vybaveno digitálním odečtem ve dvou osách (podélné, příčné), který zobrazuje přesné hodnoty posunů na obrazovce díky optickým měřicím pravítkům.
- Vysoce kvalitní vřeteno: Zesílený systém ložisek ve vřetenu a velký průchod 82 mm zaručují optimální výkon při práci. Součástí balení je také 3-čelisťové sklíčidlo o průměru 250 mm a 4-čelisťové sklíčidlo o průměru 320 mm, motor o výkonu 5,5 kW.
- Efektivita a produktivita: Systém rychlého podélného a příčného posuvu na joysticku výrazně zkracuje dobu obrábění a kalená a broušená ozubená kola v převodovce vřetena zajišťují dlouhou životnost a spolehlivost.
- Široké možnosti obrábění závitů: Díky funkci soustružení závitů (metrické, palcové, modulové a DP), pravé a levé, a možnosti změny parametrů bez nutnosti výměny ozubených kol, je práce rychlejší a pohodlnější. Rozsah podporovaných závitů zahrnuje například metrické (41) od 0,1 do 14 mm, palcové (60) od 2 do 112 T.P.I., modulové (34) od 0,1 do 7 M.P. a DP (50) od 4 do 112 D.P.
- Přesné počítání závitů: Soustruh je vybaven hodinami pro soustružení závitů, což umožňuje rychlé nastavení suportu do původní polohy po odšroubování matice vodicího šroubu.

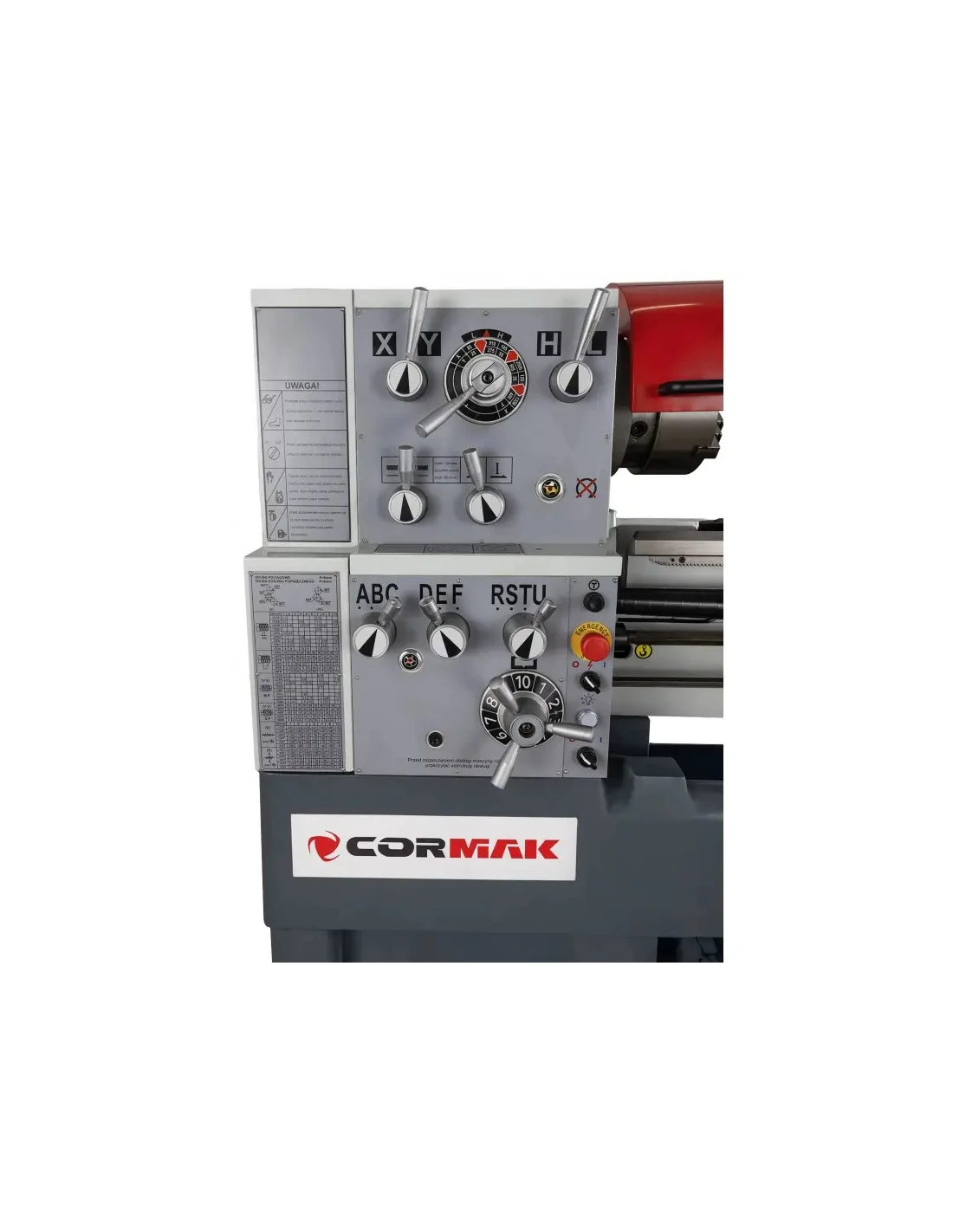

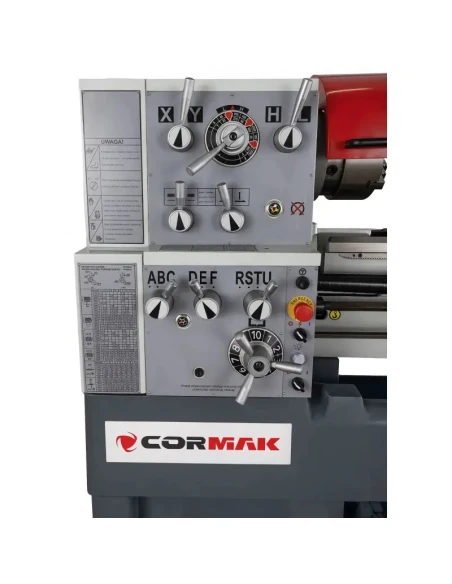

- Ergonomie a snadnost ovládání: Intuitivní ovládací panel na převodovce umožňuje rychlé nastavení otáček vřetena a automatického posuvu.
- Obrábění velkých prvků: Vyměnitelný most lože umožňuje soustružení velkých prvků o průměru až 690 mm a délce 240 mm (s vyjmutým mostem), což zvyšuje možnosti zařízení.
Technické parametry:
| Průměr soustružení nad ložem | ø460 mm |
| Průměr soustružení nad příčným suportem | ø274 mm |
| Průměr soustružení v prohlubni průměr x šířka | 690 mm x 240 mm |
| Výška hrotu | 230 mm |
| Vzdálenost mezi hroty | 1000 mm |
| Šířka lože | 300 mm |
| Maximální průřez nože | 25 x 25 mm |
| Celkový posuv příčného suportu | 290 mm |
| Celkový posuv horního suportu | 120 mm |
| Průměr otvoru vřetena | ø82 mm |
| Konec vřetena | D1-8 |
| Kužel ve vřetenu | ø90 (1:20) |
| Počet otáček vřetena | 12 |
| Rozsah otáček vřetena | 25-2000 ot./min |
| Průměr a závity vodicího šroubu | ø35mm x 6 mm |
| Palcové závity krok | Krok 2-112 TPI (závit na palec) (60) |
| Metrické závity | 0,1-14mm (41) |
| zuby na palec střední dělicí kružnice ozubeného kola | 4-112D.P. (50) |
| Moduly ozubených kol | 0,1-7M.P. (34) |
| Podélný posuv | 0,031-1,7mm/ot. (42) |
| Příčný posuv | 0,014-0,784mm (42) |

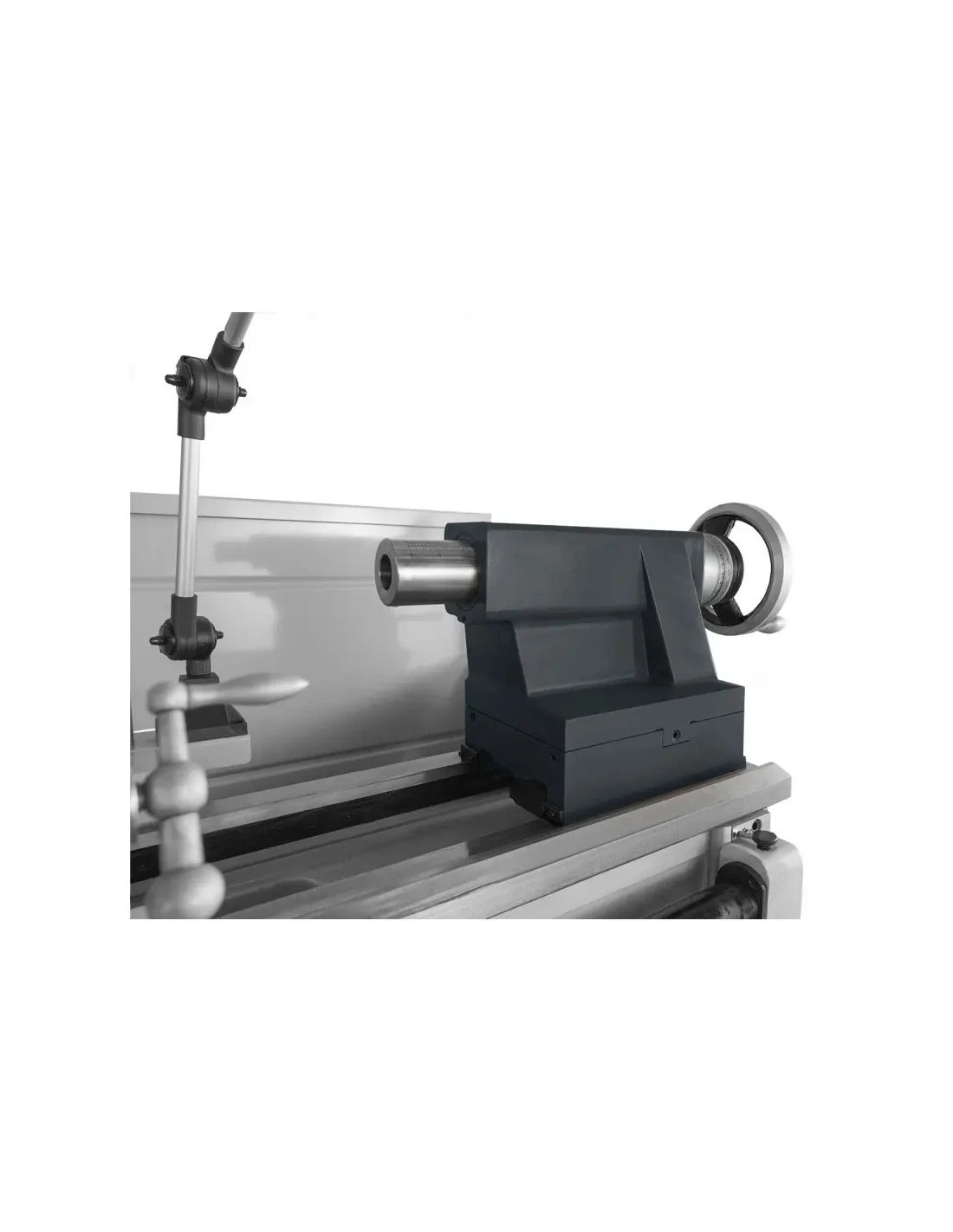

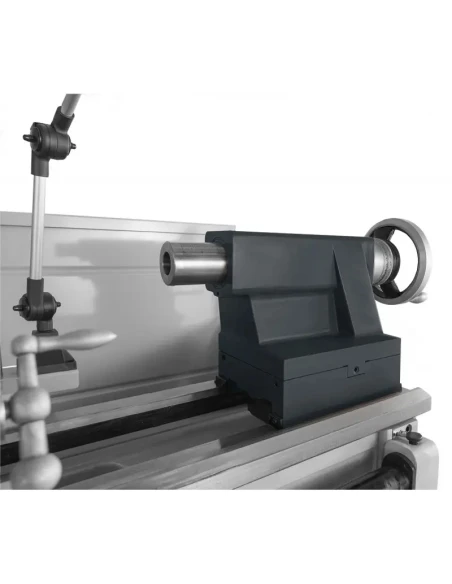

| Celkový posuv pouzdra koníku | 120 mm |
| Průměr pouzdra koníku | ø60 mm |
| Moduly ozubených kol | MT č. 4 |
| Motor pohonu vřetena | 5,5 kW |
| Motor čerpadla chladicí kapaliny | 0,09 kW |
| Rozměry stroje (DxŠxV) | 2170x1040x1340 |
| Hmotnost | 2105 kg |
Standardní vybavení:
| Sada soustružnických nožů 25x25 7 ks | Přesný otočný hrot MK4 |
| | |
Standardní vybavení
- Sada soustružnických nožů 25x25 7 ks (s výměnnou destičkou)
- 6 ks vibroizolátorů
- Přesný otočný hrot MK4

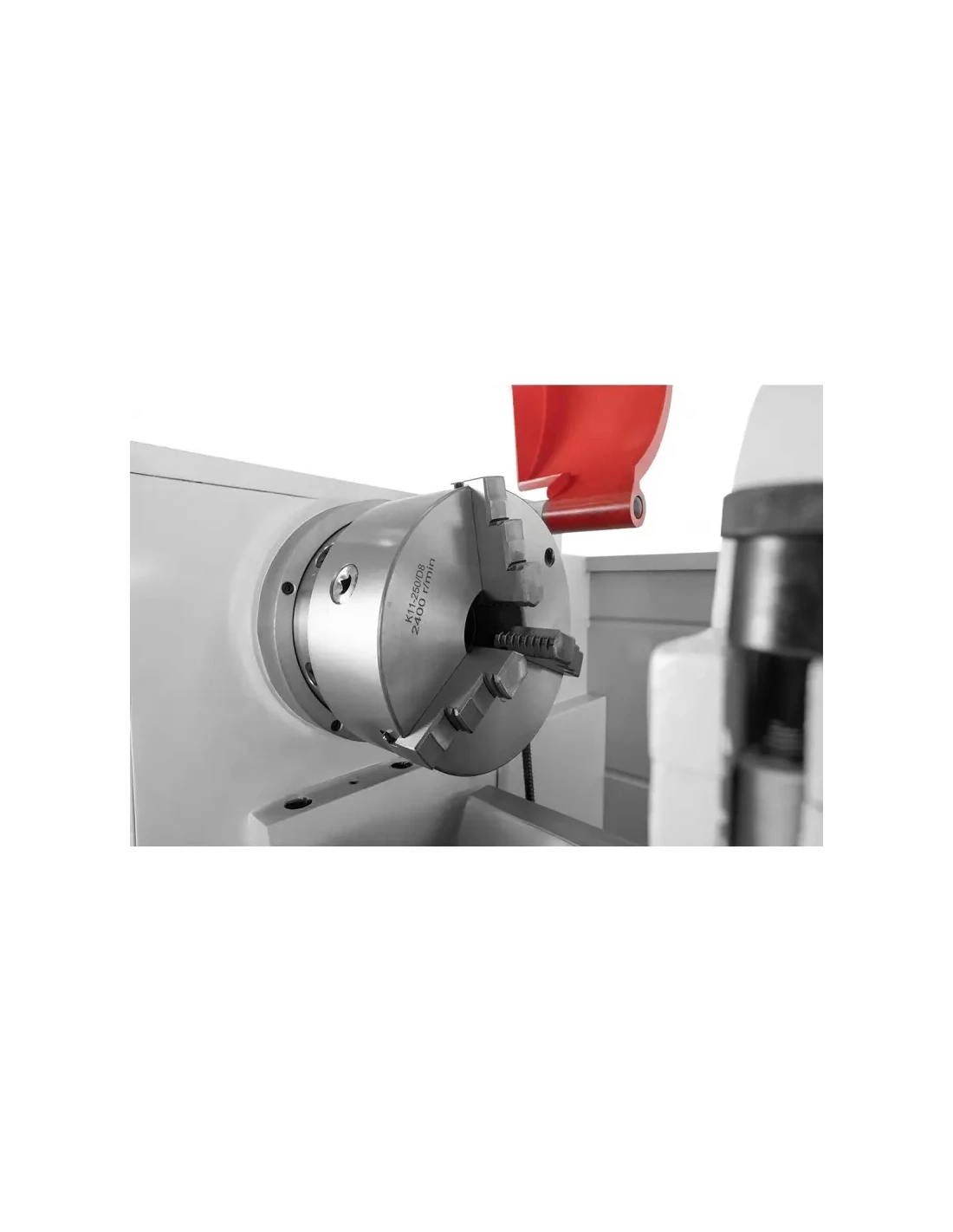

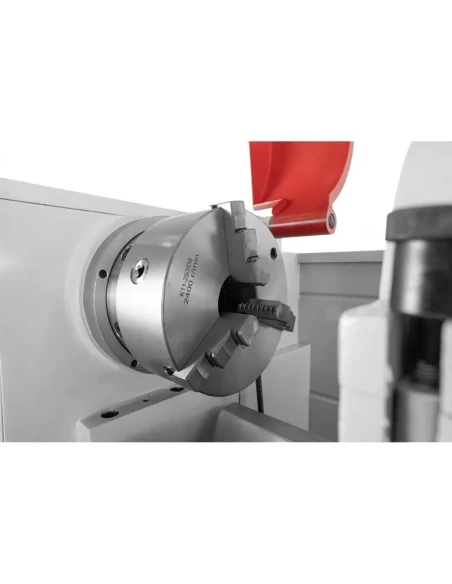

- 3-čelisťové sklíčidlo 250 mm + pravé a levé čelisti
- 4-čelisťové sklíčidlo 320 mm + pravé a levé čelisti
- Digitální odečet 2-osý (optické pravítka)

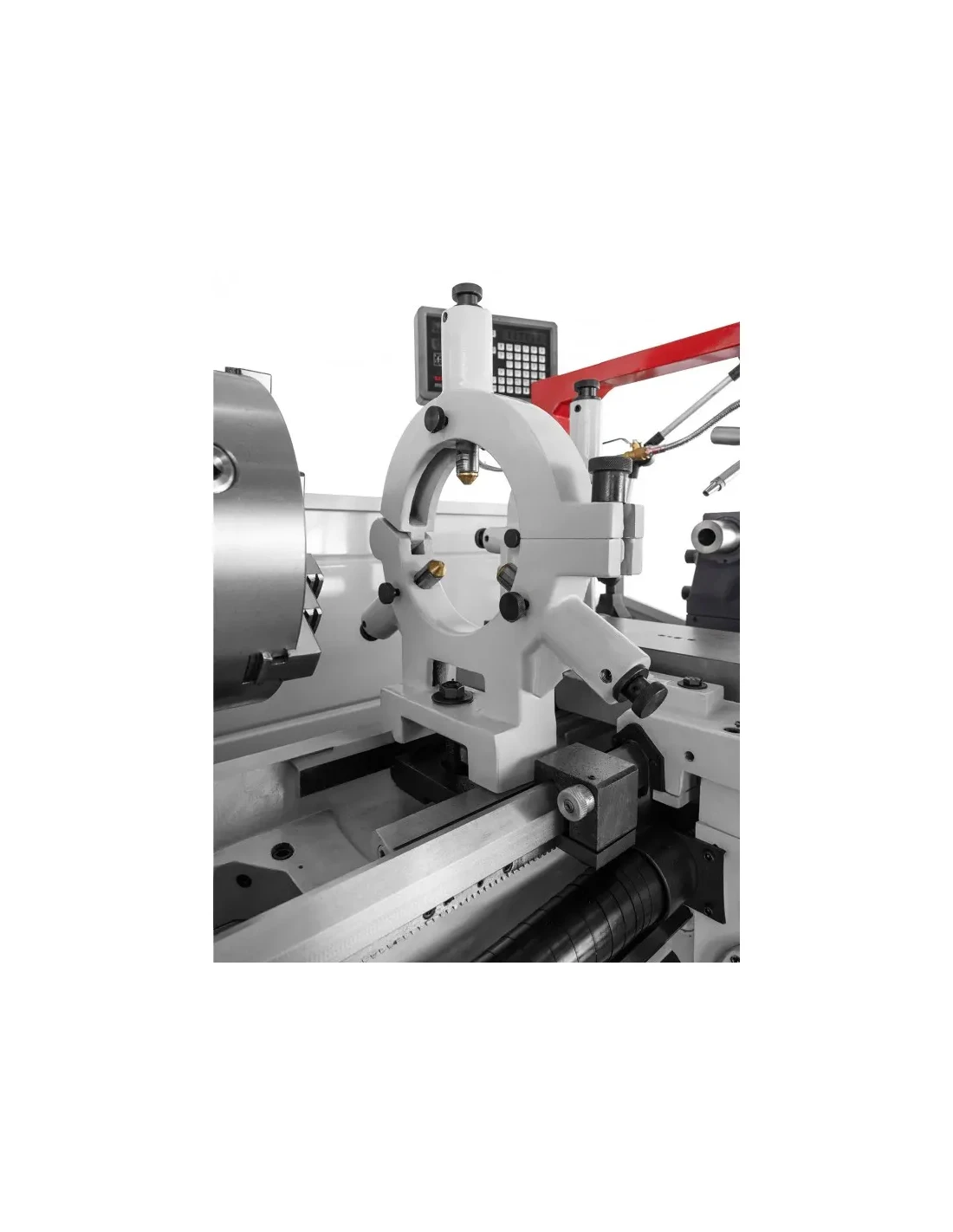

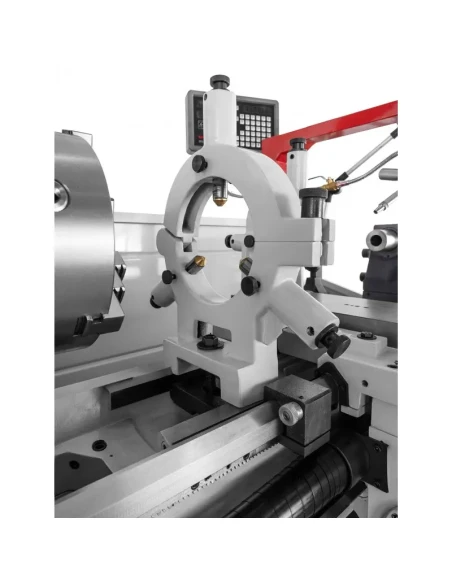

- Pevná opěrka
- Pohyblivá opěrka
- Pevný hrot MK4
- Redukční pouzdro vřetena MK7/MK4
- Výměnná kola
- Chladicí systém
- Pracovní osvětlení
- Mazací lis
- Klíč ke sklíčidlu a držáku
- Sada obslužných nástrojů
- Bezpečnostní kryty podle normy CE
- Návod k obsluze v polštině
- Prohlášení o shodě CE
Volitelné vybavení:
- Vrtací trn MK4/B16
- Vrtací sklíčidlo 3-16/B16
- Sada kobaltových vrtáků HSS-CO5 / 1-13mm
- Revolverová hlava MK4
- Emulgační olej, chladicí kapalina pro obrábění ES-12 1L
- Přípravek pro soustružení kuželů
- Waga
- 2105 kg
- Szerokość łoża
- 300 mm
- Średnica tulei łożyskowej konika
- ø60 mm
- Zakres prędkości wrzeciona
- 25-2000 obr./min
- Średnica toczenia nad łożem
- ø460 mm
- Wymiary maszyny (DxSxW)
- 2170x1040x1340
- Średnica toczenia nad saniami poprzecznymi
- ø274 mm
- Liczba prędkości wrzeciona
- 12
- Końcówka wrzeciona
- D1-8
- Średnica toczenia w wybraniem średnica x szerokość
- 690 mm x 240 mm
- Wysokość kła
- 230 mm
- Odległość między kłami
- 1000 mm
- Maksymalny przekrój noża
- 25 x 25 mm
- Całkowity posuw sań poprzecznych
- 290 mm
- Całkowity posuw sań górnych
- 120 mm
- Średnica otworu wrzeciona
- ø82 mm
- Gniazdo we wrzecionie (stożek)
- ø90 (1:20)
- Średnica i gwinty śruby pociągowej
- ø35mm x 6 mm
- Gwinty calowe Skok
- Skok 2-112 TPI (gwint. na cal) (60)
- Gwinty metryczne
- 0,1-14mm (41)
- zęb. na cal śred. podz. koła zęb.
- 4-112D.P. (50)
- Moduły kół zębatych
- 0,1-7M.P. (34)
MT nr 4 - Posuw wzdłużny
- 0,031-1,7mm/obr. (42)
- Posuw poprzeczny
- 0,014-0,784mm (42)
- Całkowity posuw tulei łożyskowej konika
- 120 mm
- Silnik napędu wrzeciona
- 5,5 kW
- Silnik pompy chłodziwa
- 0,09 kW
- Zestaw noży tokarskich 25x25 7 szt
- Kieł obrotowy precyzyjny MK4
