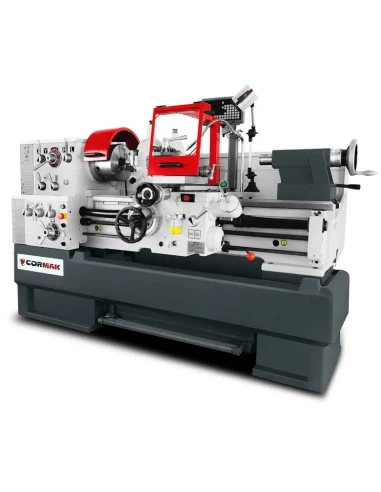

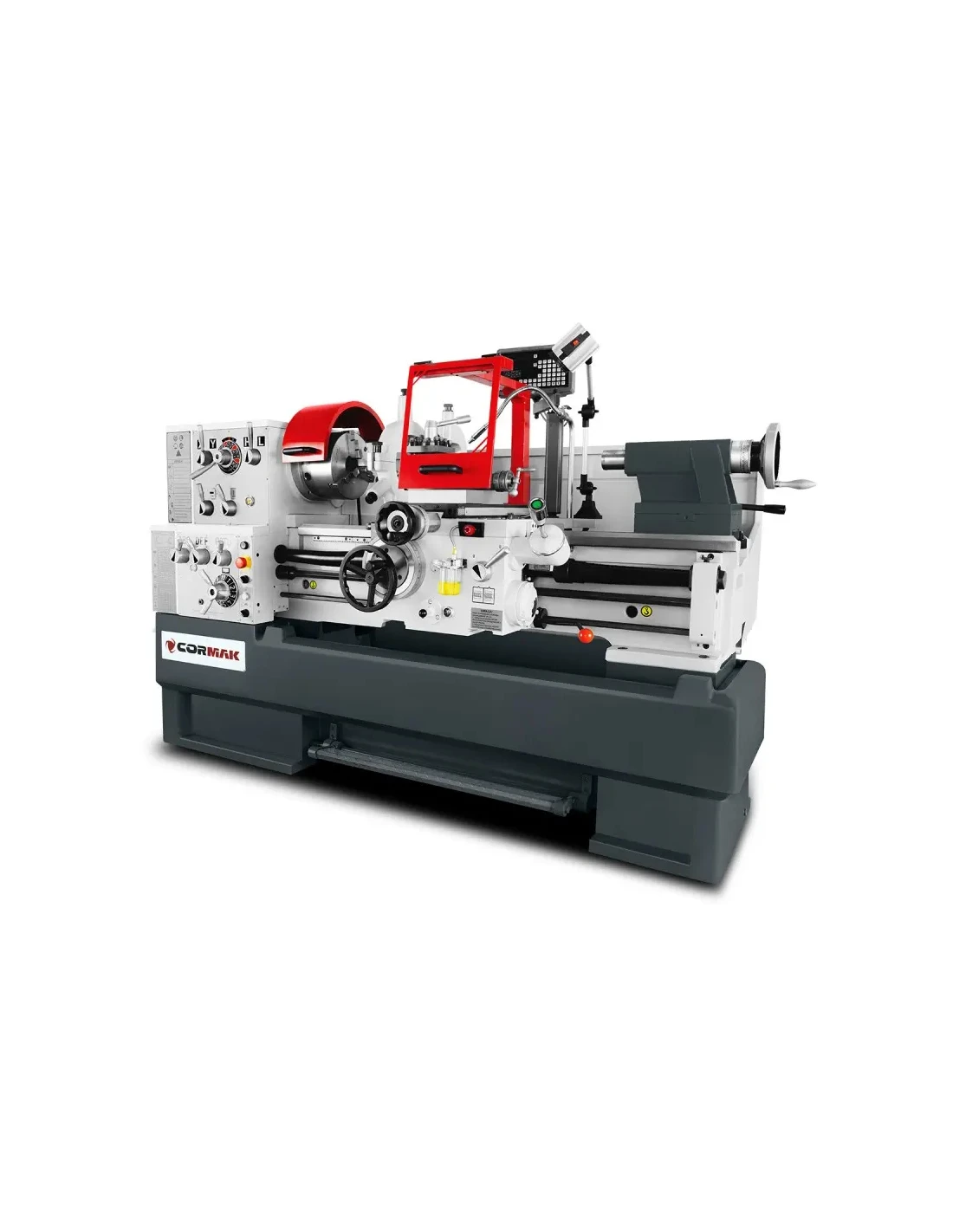

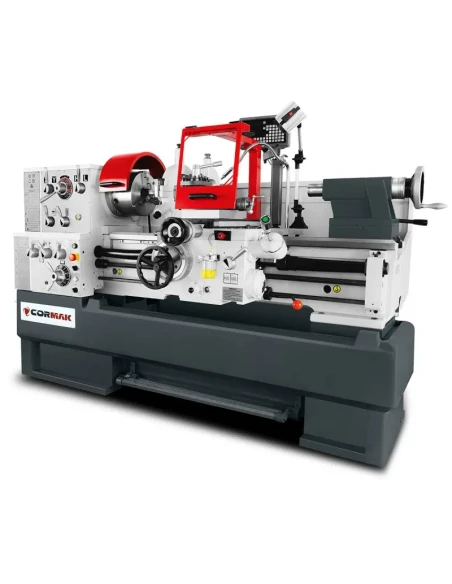

Univerzální konvenční soustruh CORMAK TORNADO 460x2000
Průmyslový soustruh na kov CORMAK TORNADO 460x2000 - 2x větší odlitina a pevná litinová konstrukce lože, je vybaven 12rychlostní převodovkou se silným indukčním motorem 5,5 kW/400V - maximální točivý moment, velký průchod vřetena 82 mm Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být využíván k mnoha úkolům, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické a palcové závitování, vrtání a protahování. V balení jsou 2 soustružnické sklíčidla, sada nožů a otočný hrot.
Hlavní výhody:
- Univerzálnost použití: Soustruh je ideální pro různé úkoly, jako je soustružení vnitřních a vnějších povrchů, kuželů, metrické, palcové, modulové a DP závity, leštění, vrtání a protahování.- Stabilní konstrukce: Litinové lože o šířce 300 mm je kalené a přesně broušené, což zajišťuje vysokou redukci vibrací a stabilní pracovní podmínky i při velkém zatížení.

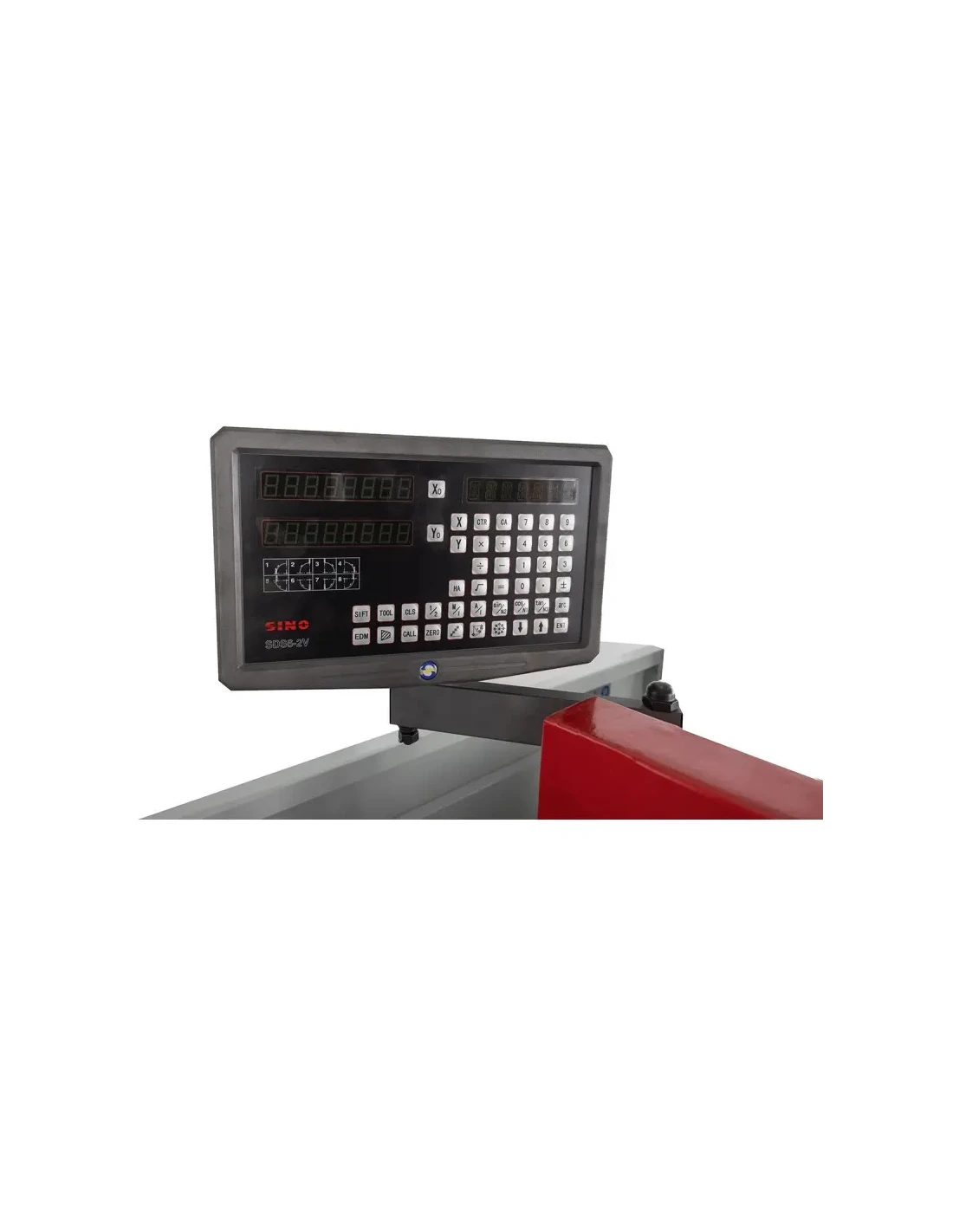

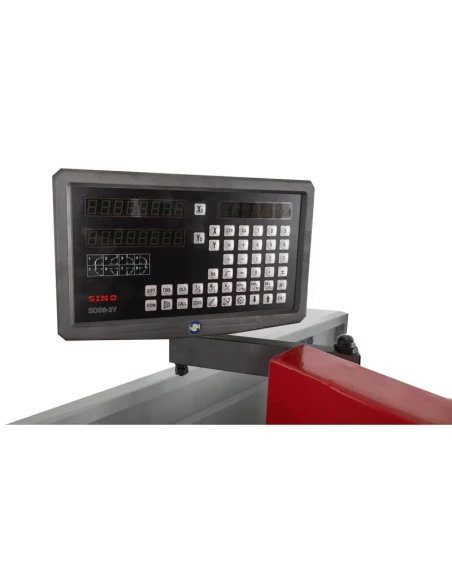

- Digitální přesnost: Zařízení je vybaveno digitálním odečtem na dvou osách (podélné, příčné), který zobrazuje přesné hodnoty posunů na obrazovce díky optickým měřicím pravítkům.
- Vysoce kvalitní vřeteno: Zesílený systém ložisek ve vřetenu a velký průchod 82 mm zaručují optimální výkon při práci. V balení je také 3-čelisťové sklíčidlo o průměru 250 mm a 4-čelisťové sklíčidlo o průměru 320 mm, motor o výkonu 5,5 kW.
- Efektivita a produktivita: Systém rychlého podélného a příčného posuvu na joysticku výrazně zkracuje dobu obrábění a kalená a broušená ozubená kola v převodovce vřetena zajišťují trvanlivost a spolehlivost na roky.
- Široké možnosti obrábění závitů: Díky funkci soustružení závitů (metrické, palcové, modulové a DP), pravé a levé, a možnosti změny parametrů bez nutnosti výměny ozubených kol se práce stává rychlejší a pohodlnější. Rozsah podporovaných závitů zahrnuje mimo jiné metrické (41) od 0,1 do 14 mm, palcové (60) od 2 do 112 T.P.I., modulové (34) od 0,1 do 7 M.P. a DP (50) od 4 do 112 D.P.
- Přesné počítání závitů: Soustruh je vybaven hodinami pro soustružení závitů, což umožňuje rychlé nastavení suportu do původní polohy po uvolnění matice šroubu.

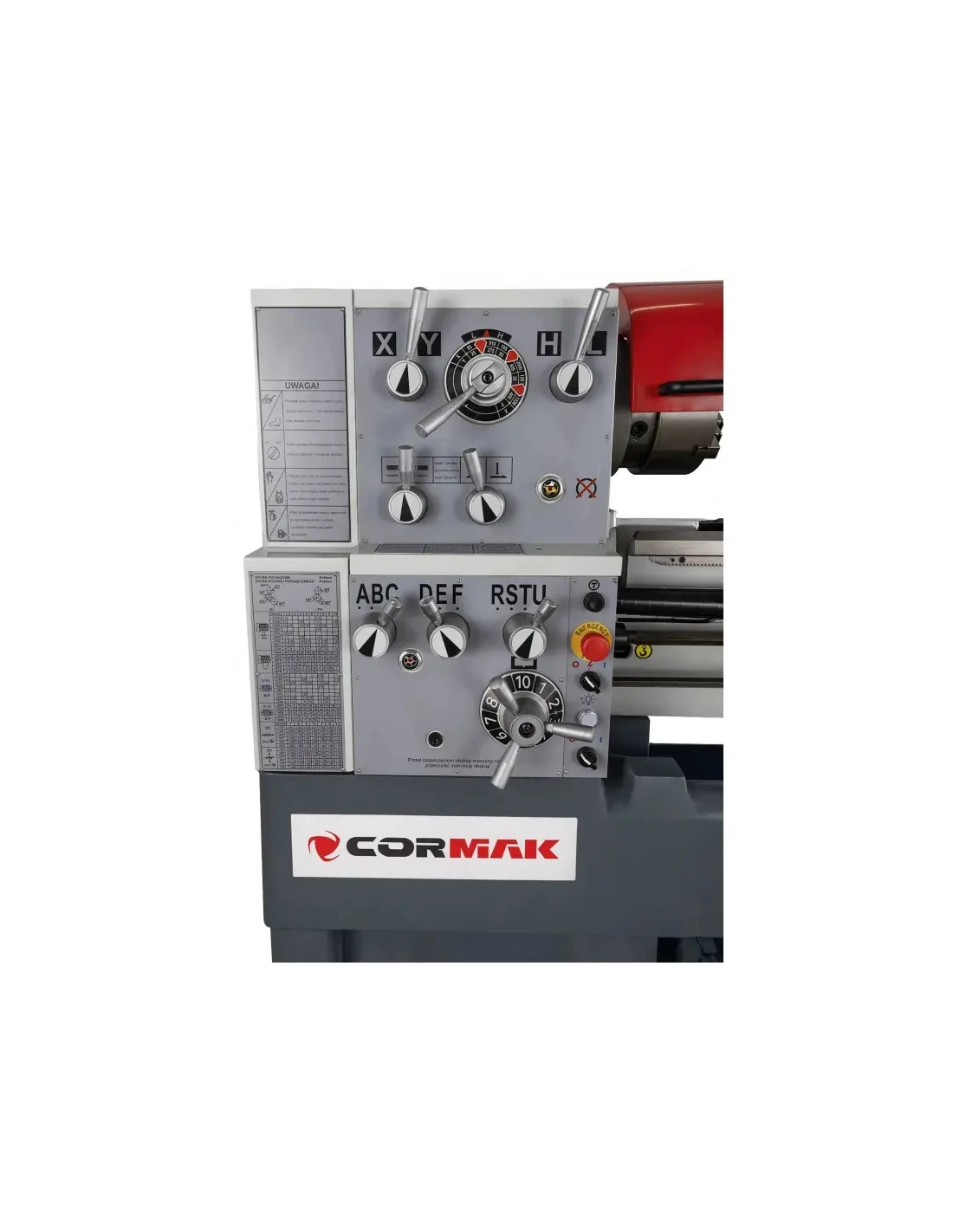

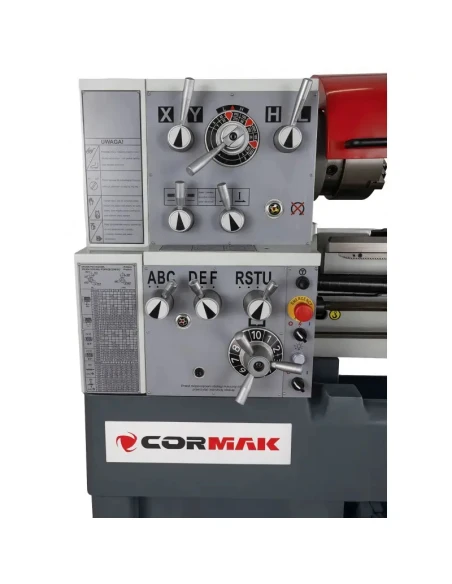

- Ergonomie a snadnost ovládání: Intuitivní ovládací panel na převodovce umožňuje rychlé nastavení otáček vřetena a automatického posuvu.
- Obrábění velkých dílů: Vyměnitelný most lože umožňuje soustružení velkých dílů o průměru až 690 mm a délce 240 mm (po vyjmutí mostu), což rozšiřuje možnosti zařízení.
Technické parametry:
| Průměr soustružení nad ložem | ø460 mm |
| Průměr soustružení nad příčným suportem | ø274 mm |
| Průměr soustružení ve výřezu průměr x šířka | 690 mm x 240 mm |
| Výška hrotu | 230 mm |
| Vzdálenost mezi hroty | 2000 mm |
| Šířka lože | 300 mm |
| Maximální průřez nože | 25 x 25 mm |
| Celkový posuv příčného suportu | 290 mm |
| Celkový posuv horního suportu | 120 mm |
| Průměr otvoru vřetena | ø82 mm |
| Konec vřetena | D1-8 |
| Sedlo ve vřetenu (kužel) | ø90 (1:20) |
| Počet rychlostí vřetena | 12 |
| Rozsah rychlostí vřetena | 25-2000 ot./min |
| Průměr a závity tažného šroubu | ø35mm x 6 mm |
| Palcové závity Stoupání | Stoupání 2-112 TPI (závit. na palec) (60) |
| Metrické závity | 0,1-14mm (41) |
| zub. na palec střed. dělicí kola | 4-112D.P. (50) |
| Moduly ozubených kol | 0,1-7M.P. (34) |
| Podélný posuv | 0,031-1,7mm/obr. (42) |
| Příčný posuv | 0,014-0,784mm (42) |

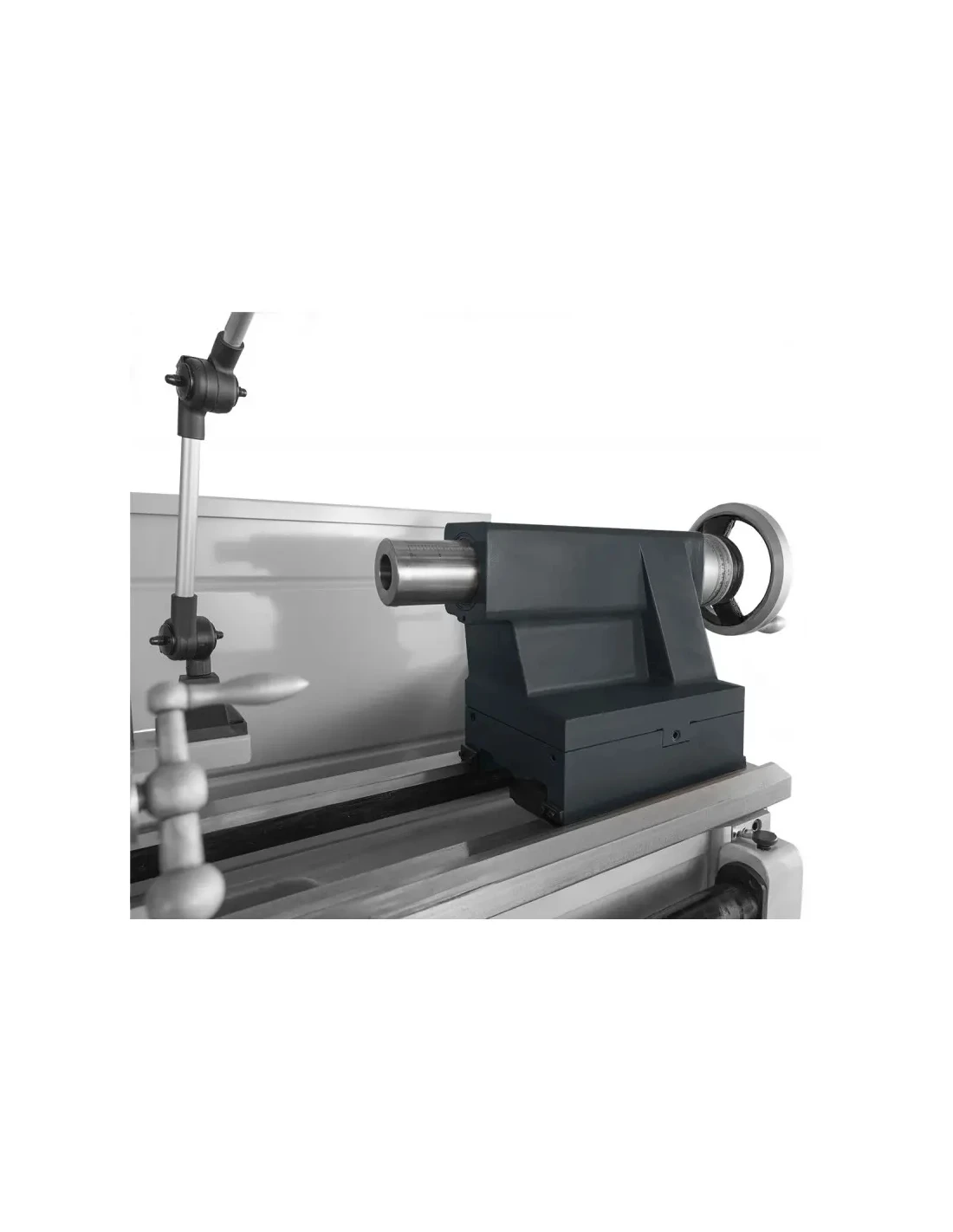

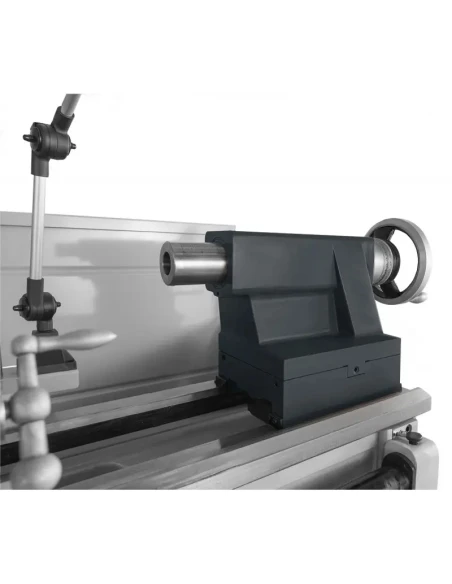

| Celkový posuv ložiskového pouzdra koníku | 120 mm |
| Průměr ložiskového pouzdra koníku | ø60 mm |
| Moduly ozubených kol | MT č. 4 |
| Motor pohonu vřetena | 5,5kW |
| Motor chladicího čerpadla | 0,09kW |
| Rozměry stroje (DxŠxV) | 3220x1040x1340 mm |
| Hmotnost | 2785 kg |
Standardní vybavení

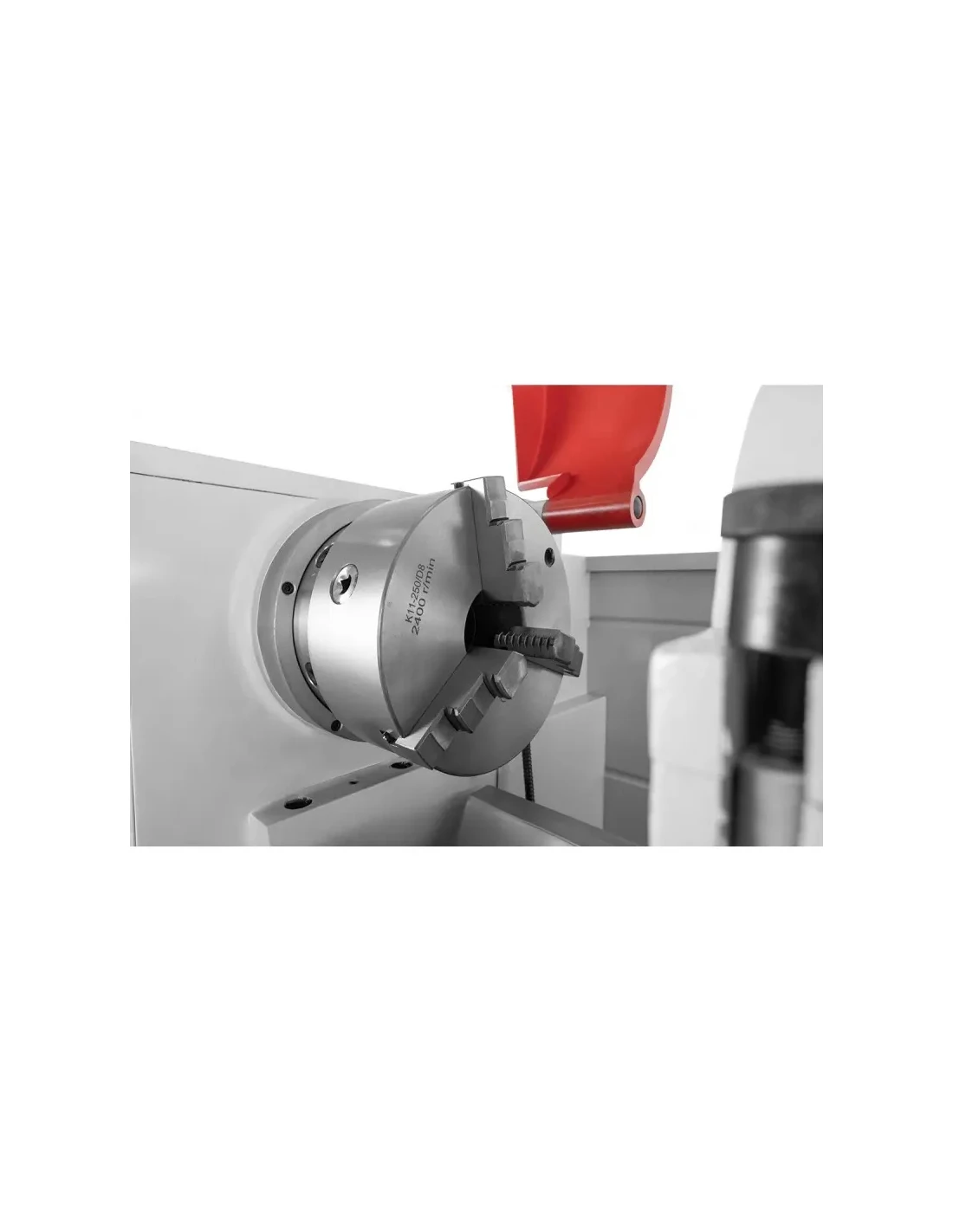

- 3-čelisťové sklíčidlo 250 mm + pravé a levé čelisti
- 4-čelisťové sklíčidlo 320 mm + pravé a levé čelisti
- Digitální odečet 2-os (optické pravítka)

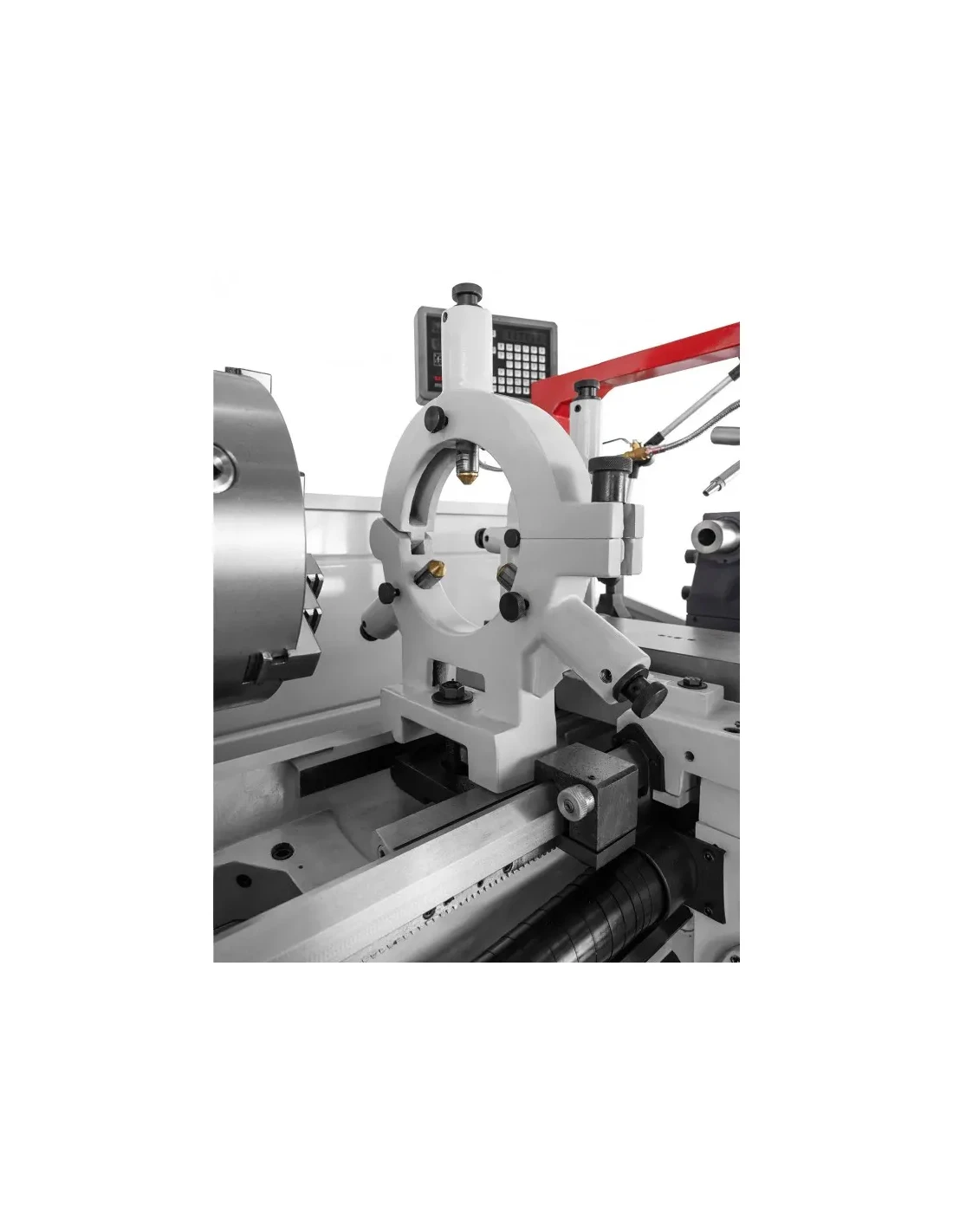

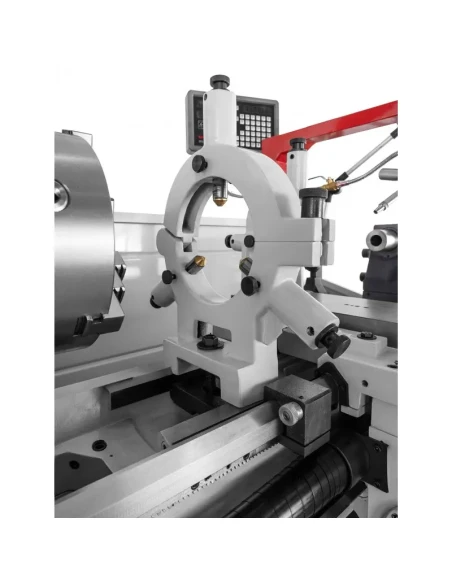

- Pevná podpěra
- Pohyblivá podpěra
- Stálý hrot MK4
- Redukční pouzdro vřetena MK7/MK4
- Převodová kola
- Chladicí systém
- Pracovní osvětlení
- Maznice
- Klíč pro sklíčidlo a držák
- Sada servisních nástrojů
- Bezpečnostní kryty podle norem CE
- Návod k obsluze v polštině
- Prohlášení o shodě CE
Volitelné vybavení:
- Vrtací trn MK4/B16
- Vrtací sklíčidlo 3-16/B16
- Sada kobaltových vrtáků HSS-CO5 / 1-13mm
- Revolverová hlava MK4
- Emulgační olej, chladicí kapalina pro obrábění ES-12 1L
- Příslušenství pro soustružení kuželů
- Waga
- 2785 kg
- Szerokość łoża
- 300 mm
- Średnica tulei łożyskowej konika
- ø60 mm
- Zakres prędkości wrzeciona
- 25-2000 obr./min
- Średnica toczenia nad łożem
- ø460 mm
- Wymiary maszyny (DxSxW)
- 3220x1040x1340 mm
- Średnica toczenia nad saniami poprzecznymi
- ø274 mm
- Liczba prędkości wrzeciona
- 12
- Końcówka wrzeciona
- D1-8
- Średnica toczenia w wybraniem średnica x szerokość
- 690 mm x 240 mm
- Wysokość kła
- 230 mm
- Odległość między kłami
- 2000 mm
- Maksymalny przekrój noża
- 25 x 25 mm
- Całkowity posuw sań poprzecznych
- 290 mm
- Całkowity posuw sań górnych
- 120 mm
- Średnica otworu wrzeciona
- ø82 mm
- Gniazdo we wrzecionie (stożek)
- ø90 (1:20)
- Średnica i gwinty śruby pociągowej
- ø35mm x 6 mm
- Gwinty calowe Skok
- Skok 2-112 TPI (gwint. na cal) (60)
- Gwinty metryczne
- 0,1-14mm (41)
- zęb. na cal śred. podz. koła zęb.
- 4-112D.P. (50)
- Moduły kół zębatych
- 0,1-7M.P. (34)
MT nr 4 - Posuw wzdłużny
- 0,031-1,7mm/obr. (42)
- Posuw poprzeczny
- 0,014-0,784mm (42)
- Całkowity posuw tulei łożyskowej konika
- 120 mm
- Silnik napędu wrzeciona
- 5,5kW
- Silnik pompy chłodziwa
- 0,09kW
