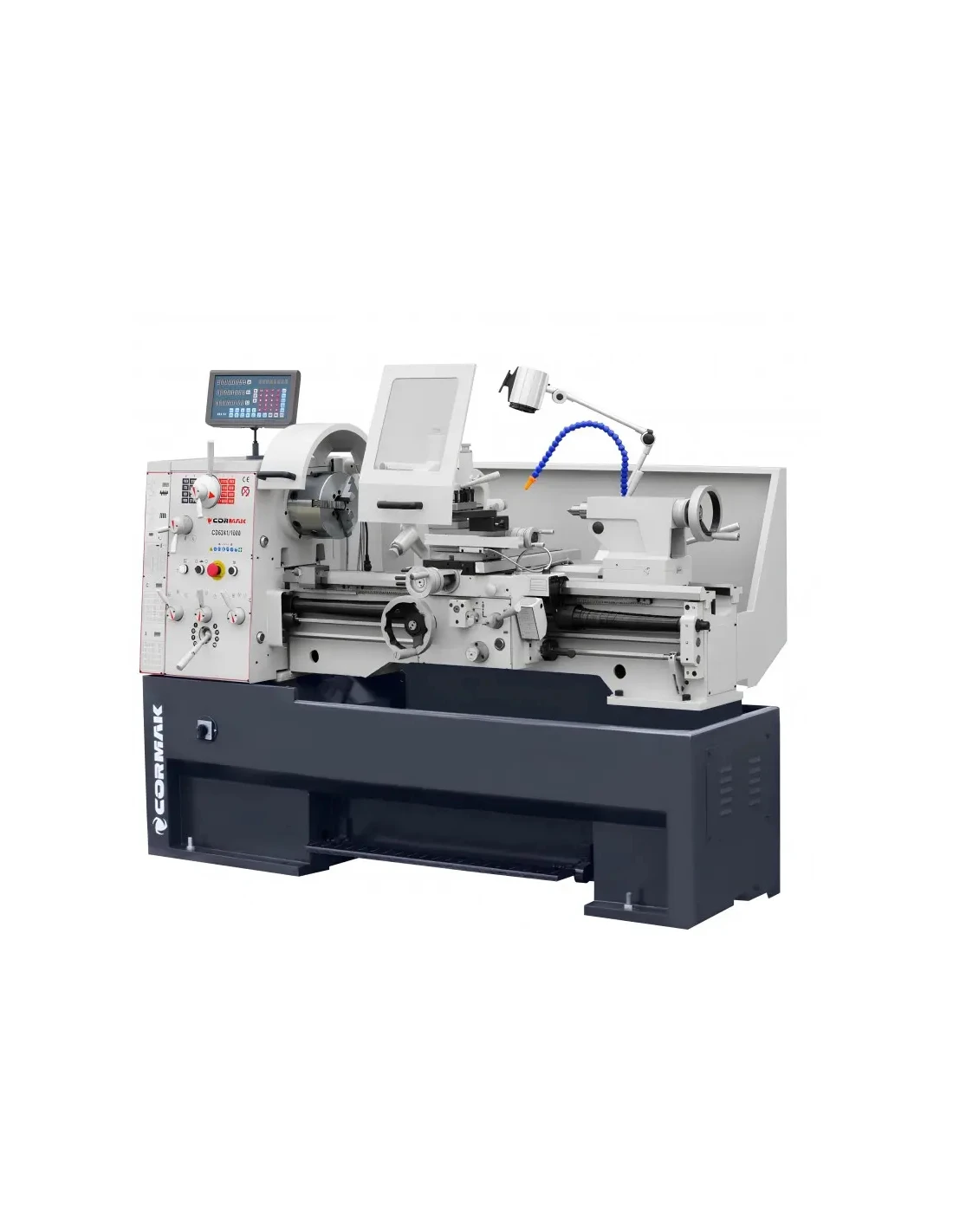

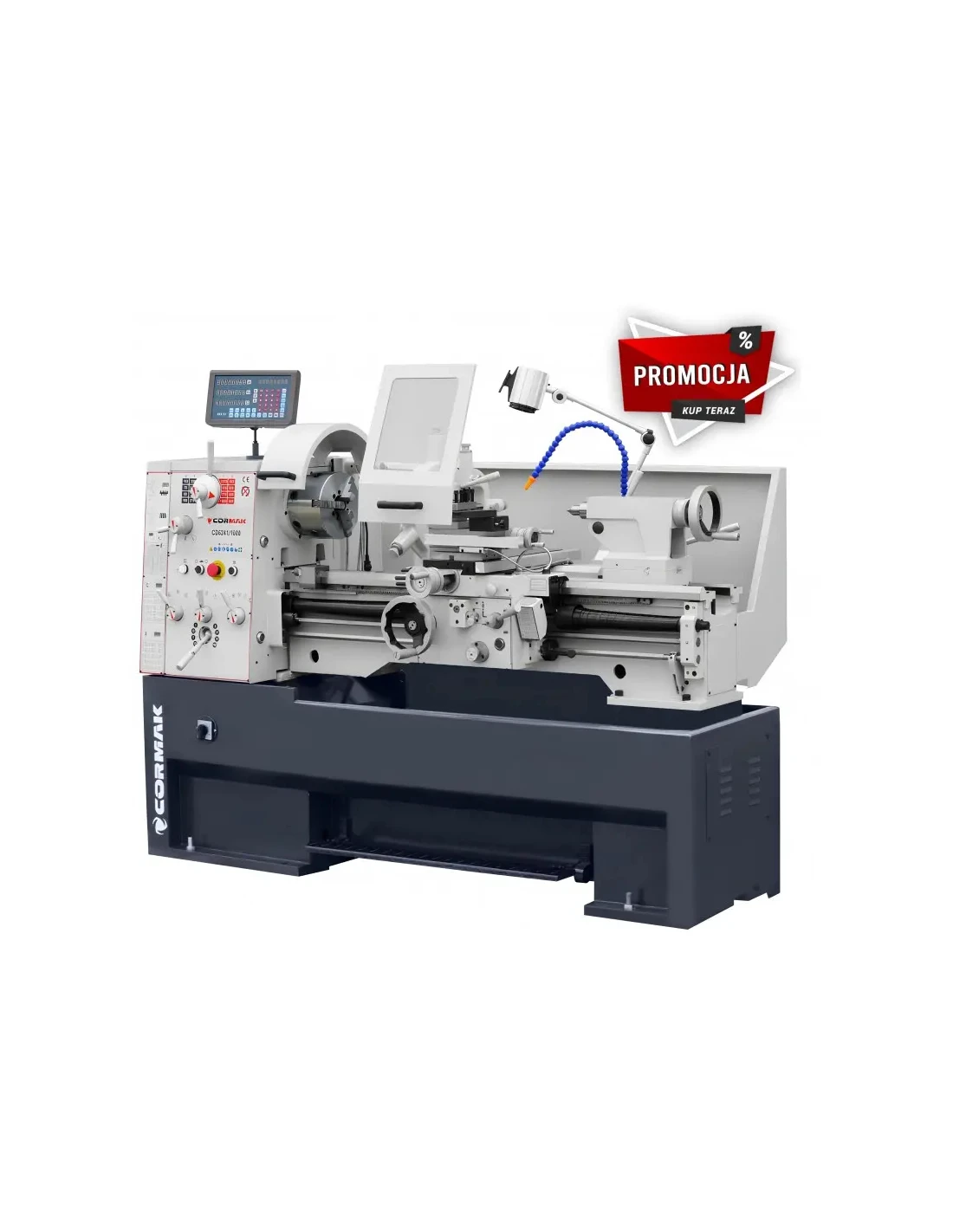

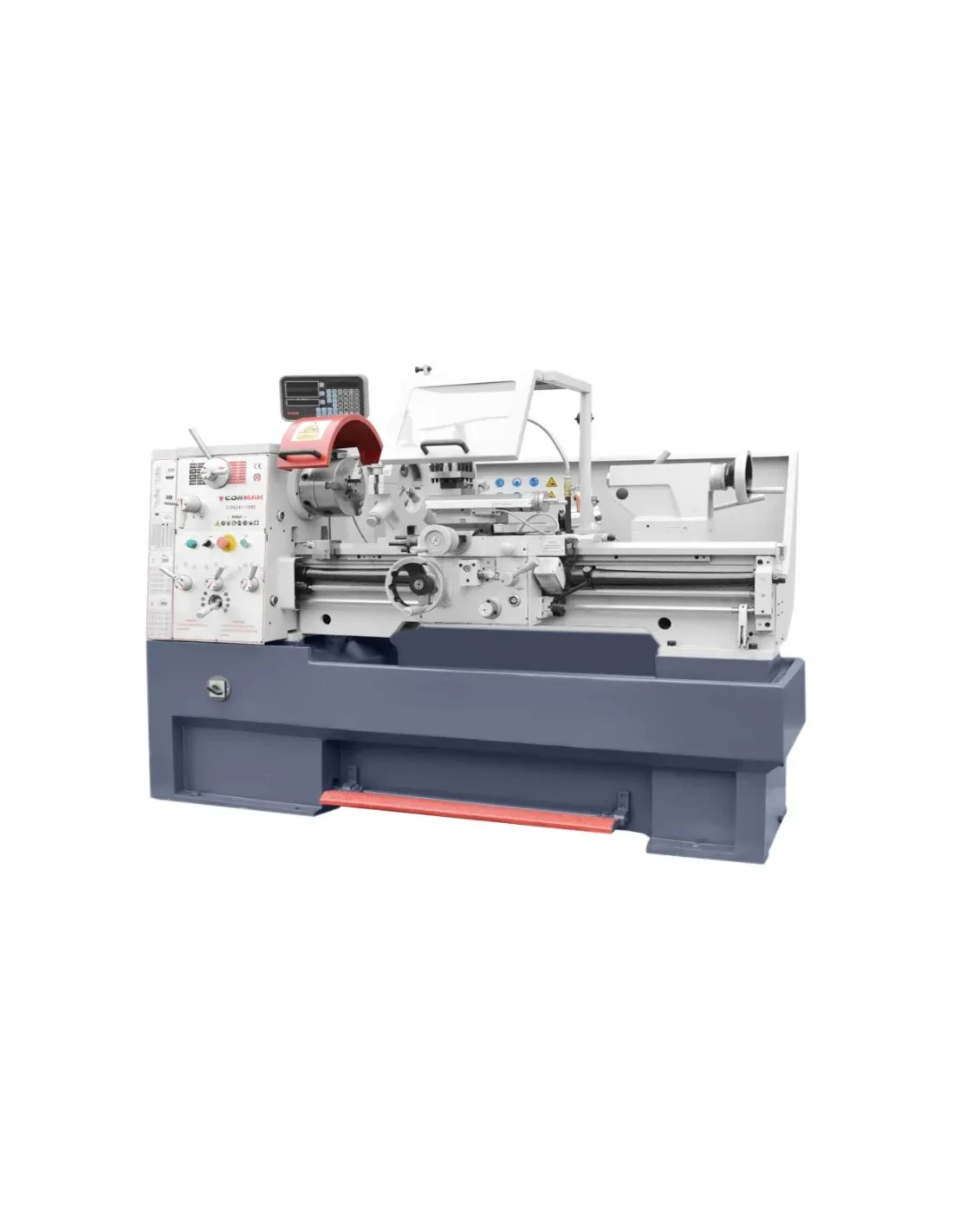

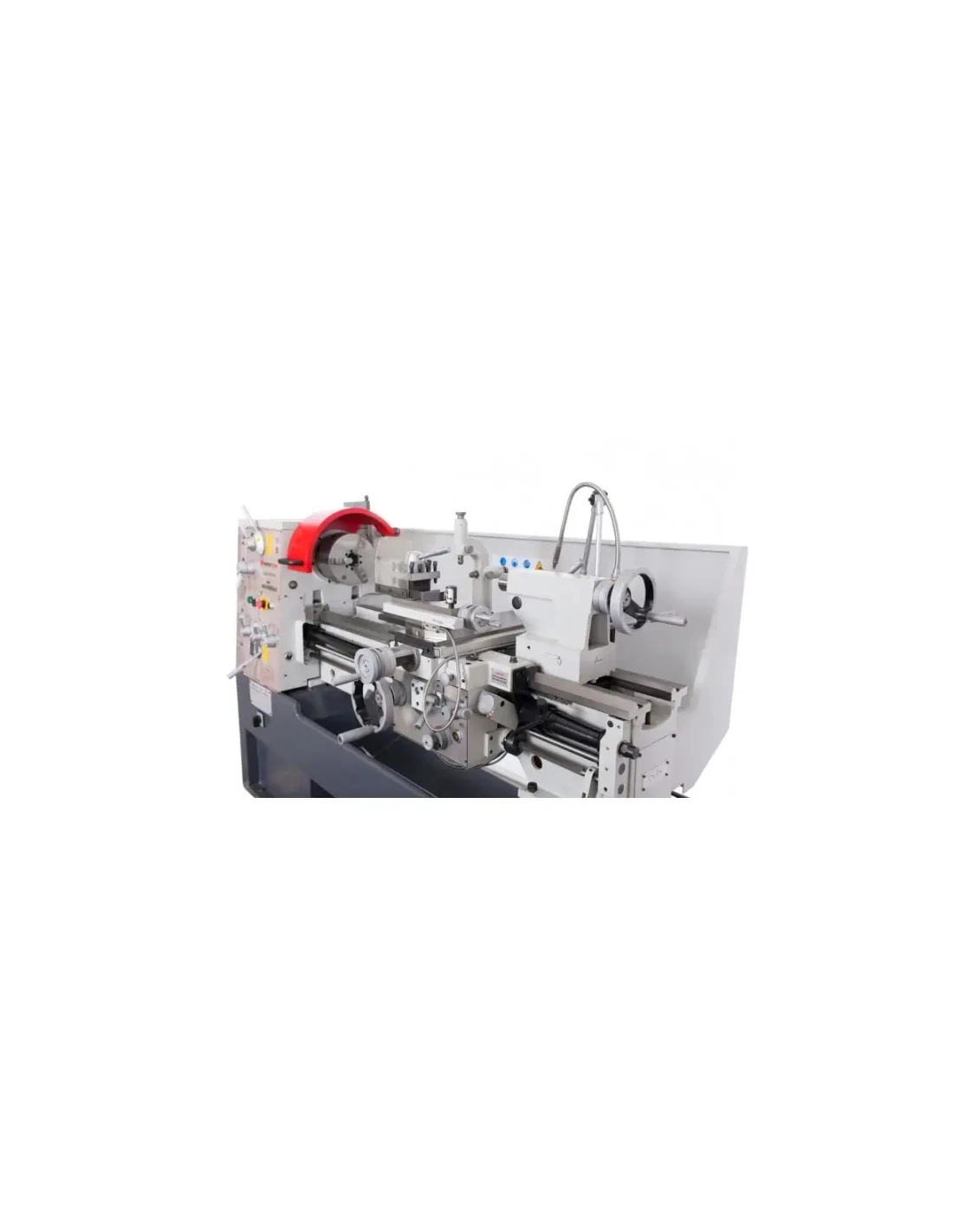

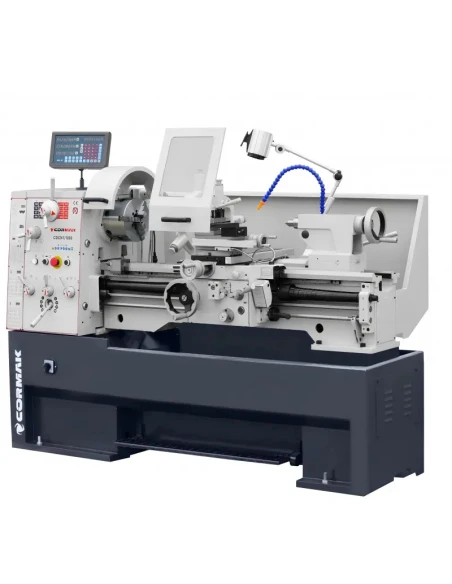

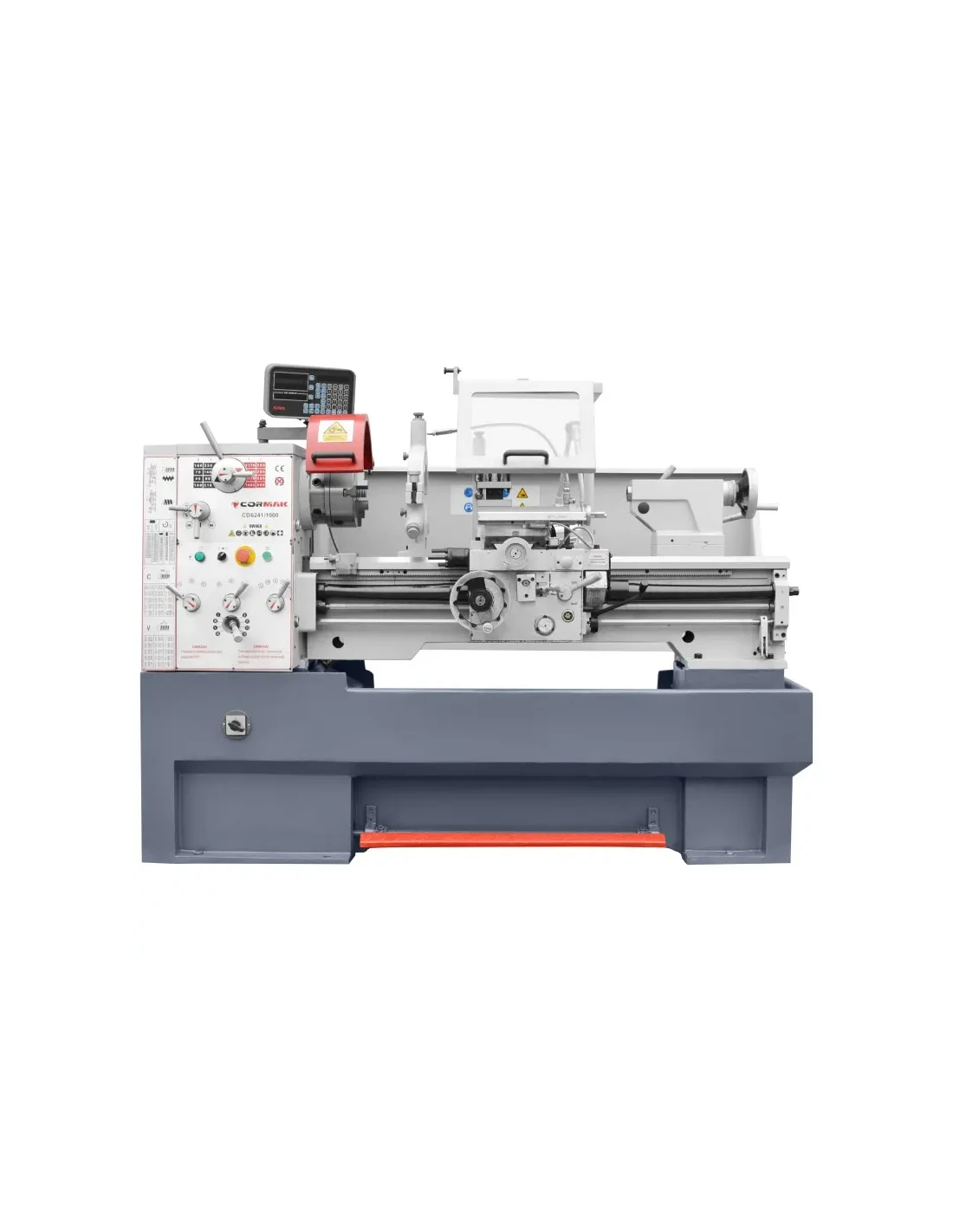

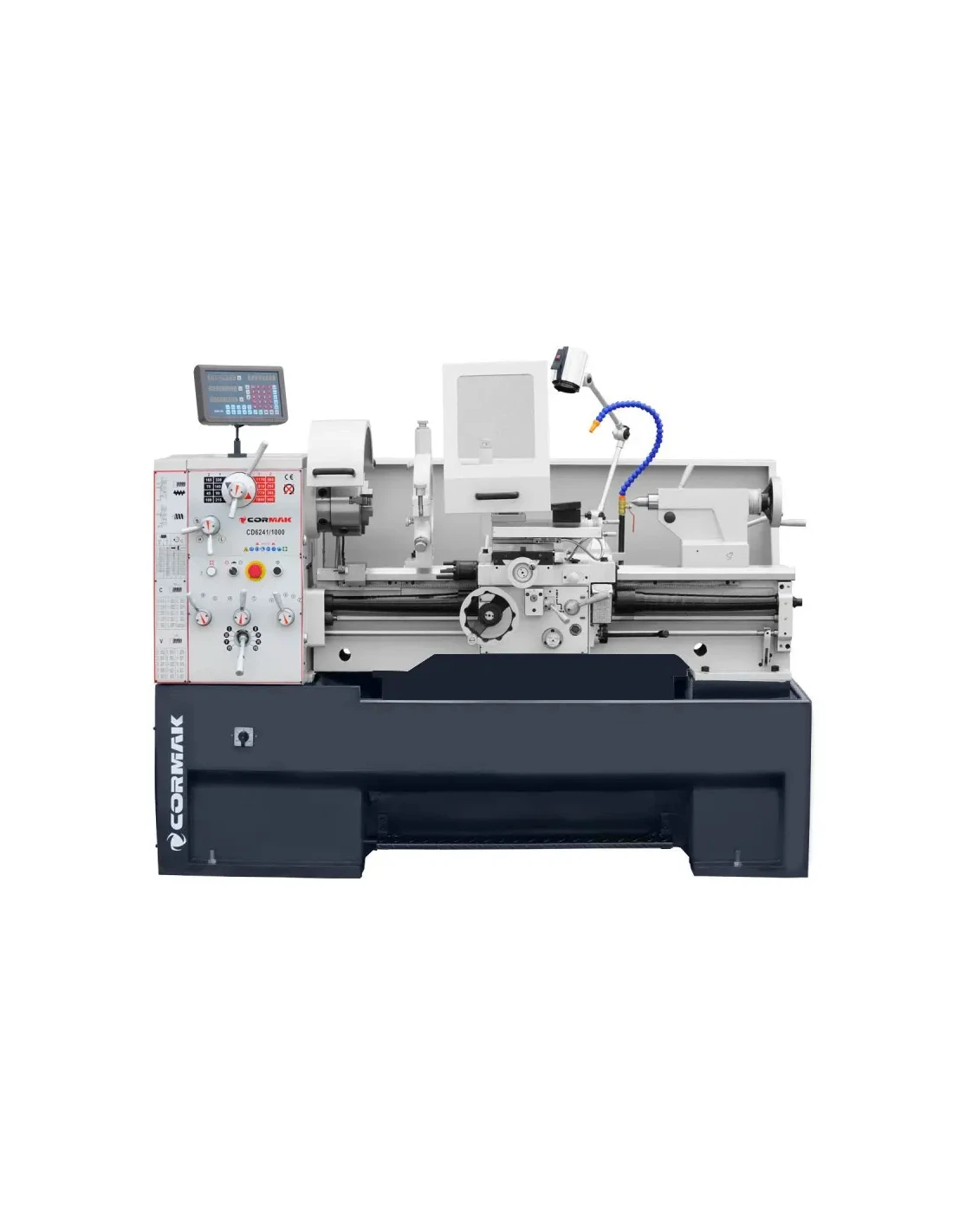

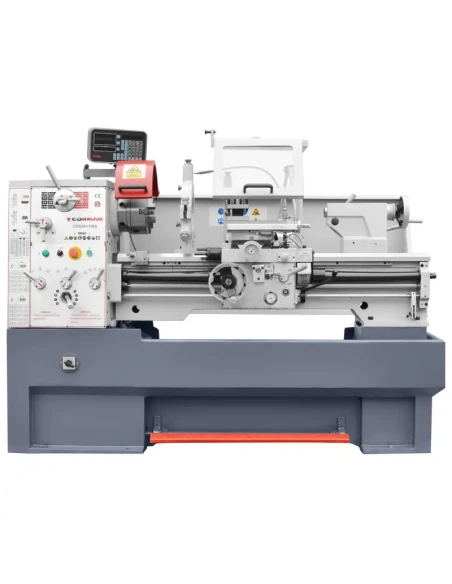

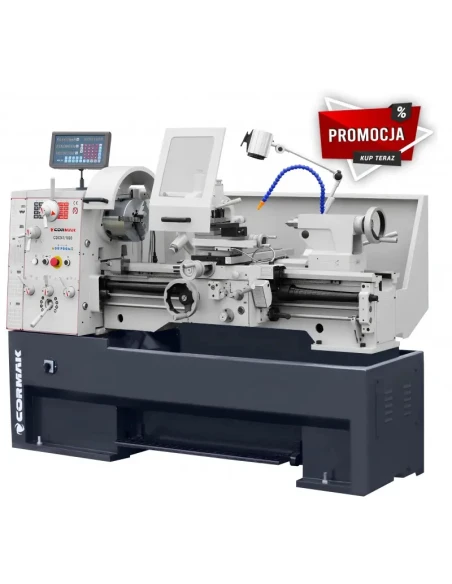

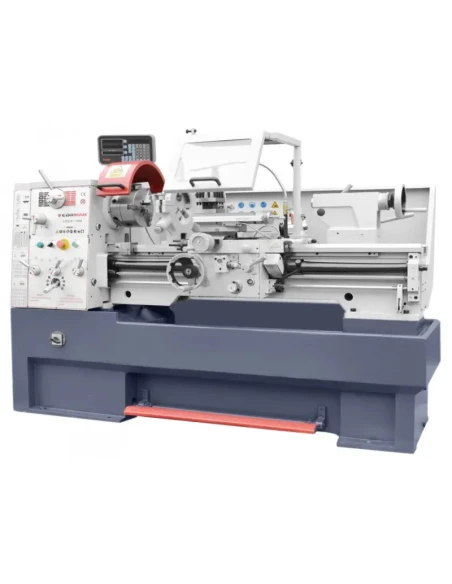

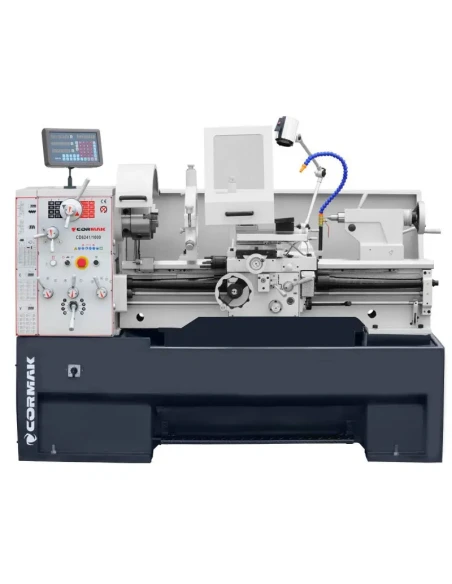

Univerzální konvenční soustruh CORMAK 410 x 1000 3x DIGITÁLNÍ ODEČET
Průmyslový soustruh na kov CORMAK 410x1000 (CD6241/1000) má robustní litinovou konstrukci lože, je vybaven 16stupňovou převodovkou s indukčním motorem (dvourozsahový) 3,3 kW - nejvyšší točivý moment. Doporučuje se pro soustružení tvrdé oceli, mechanické soustružení. Lze jej využít pro mnoho úkolů, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické a palcové závitování, vrtání a protahování.
Hlavní výhody:
- Univerzální soustruh CORMAK 410x1000 (CD6241/1000) je vhodný pro různé úkoly, jako je soustružení vnitřních a vnějších ploch, kuželů, leštění, řezání metrických, palcových, modulových a DP závitů, vrtání a protahování.
- Pevná litinová konstrukce lože zajišťuje maximální snížení vibrací. Lože je navíc kalené a přesně broušené.

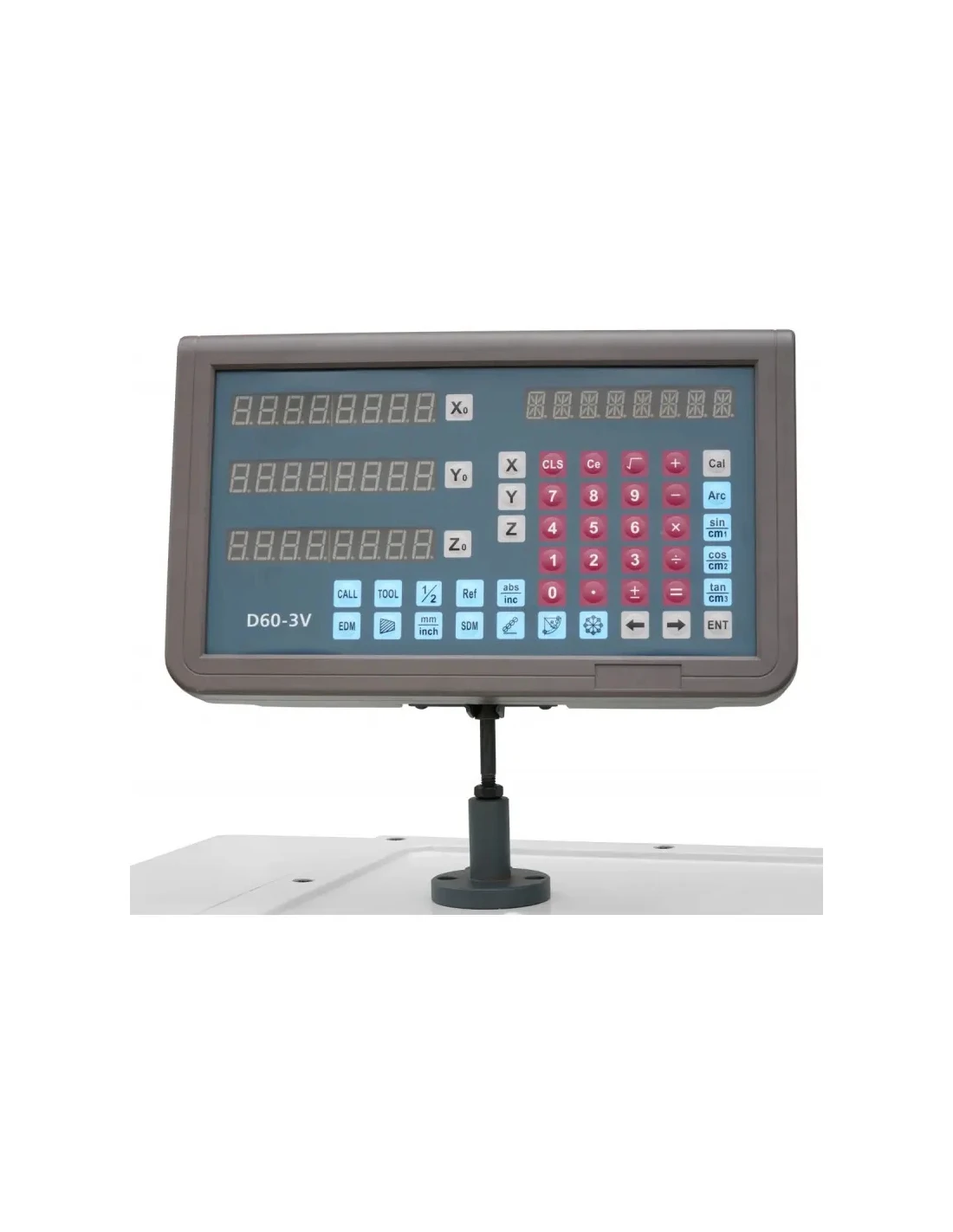

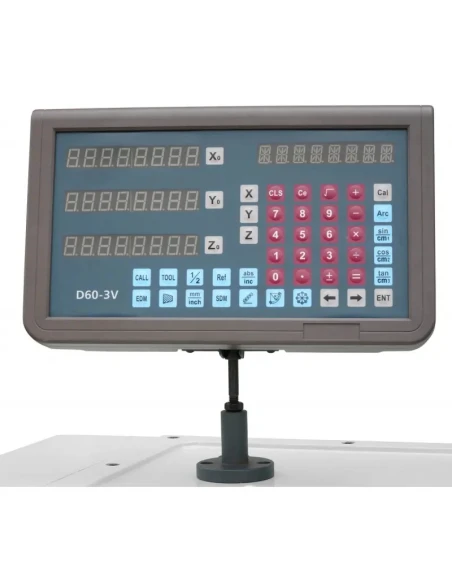

- Digitální odečet funguje ve (3) třech osách pohybu: podélné, příčné, horní saně. Zpracovaný elektronický signál z optických pravítek zobrazuje získané hodnoty pohybů podél osy na digitálním displeji.
- Soustruh je vybaven vysoce kvalitním, zesíleným ložiskovým systémem vřetena.
- Optimální pracovní výsledky zajišťuje velký průchod vřetena 52 mm
- Kalené a broušené ozubené kolo v převodovce vřetena.
Vhodná šířka lože 250 mm zajišťuje stabilní a přesné pracovní podmínky.
- Vybaveno vodicí šroubem a táhlem pro řezání závitů, automatický podélný a příčný posuv.

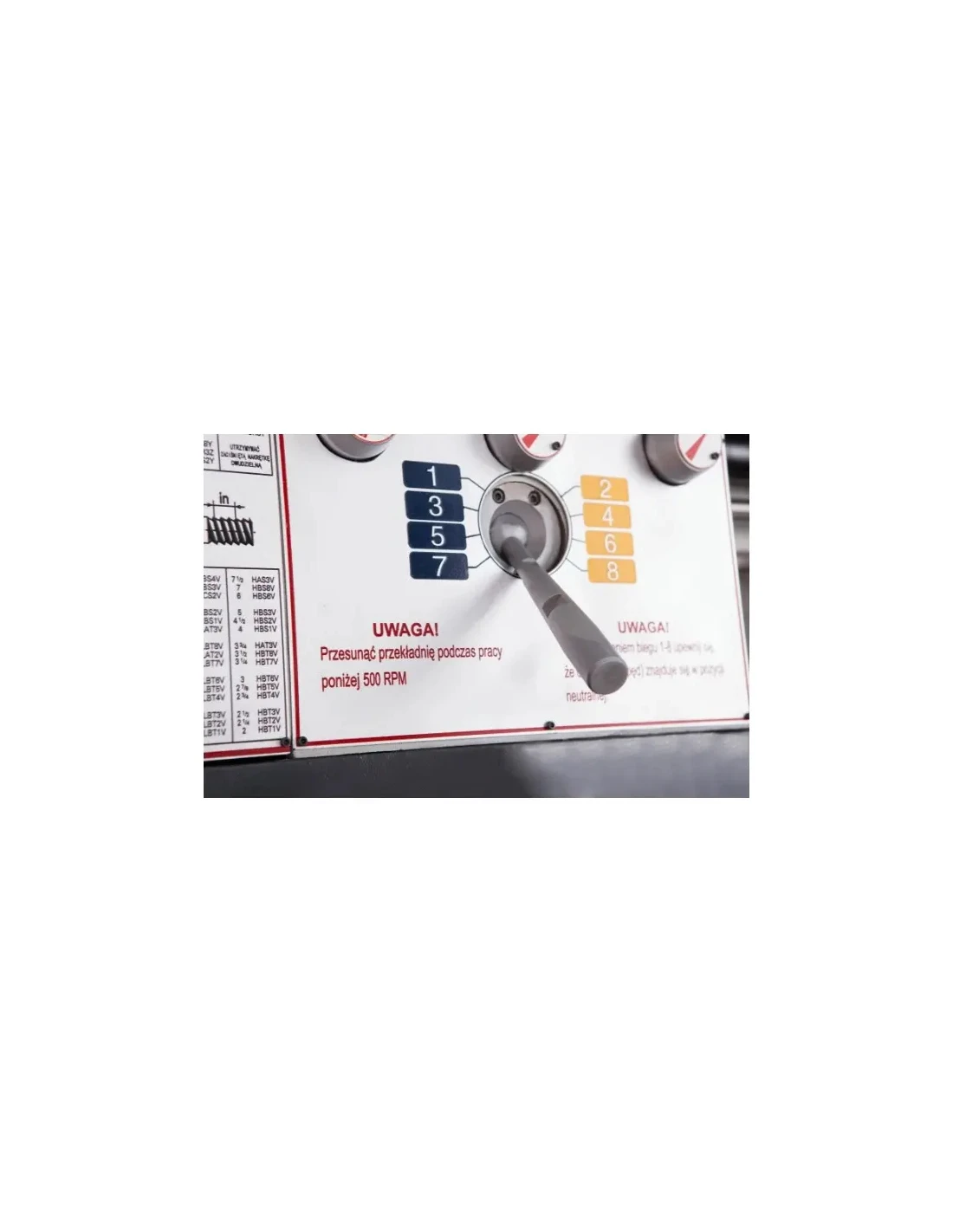

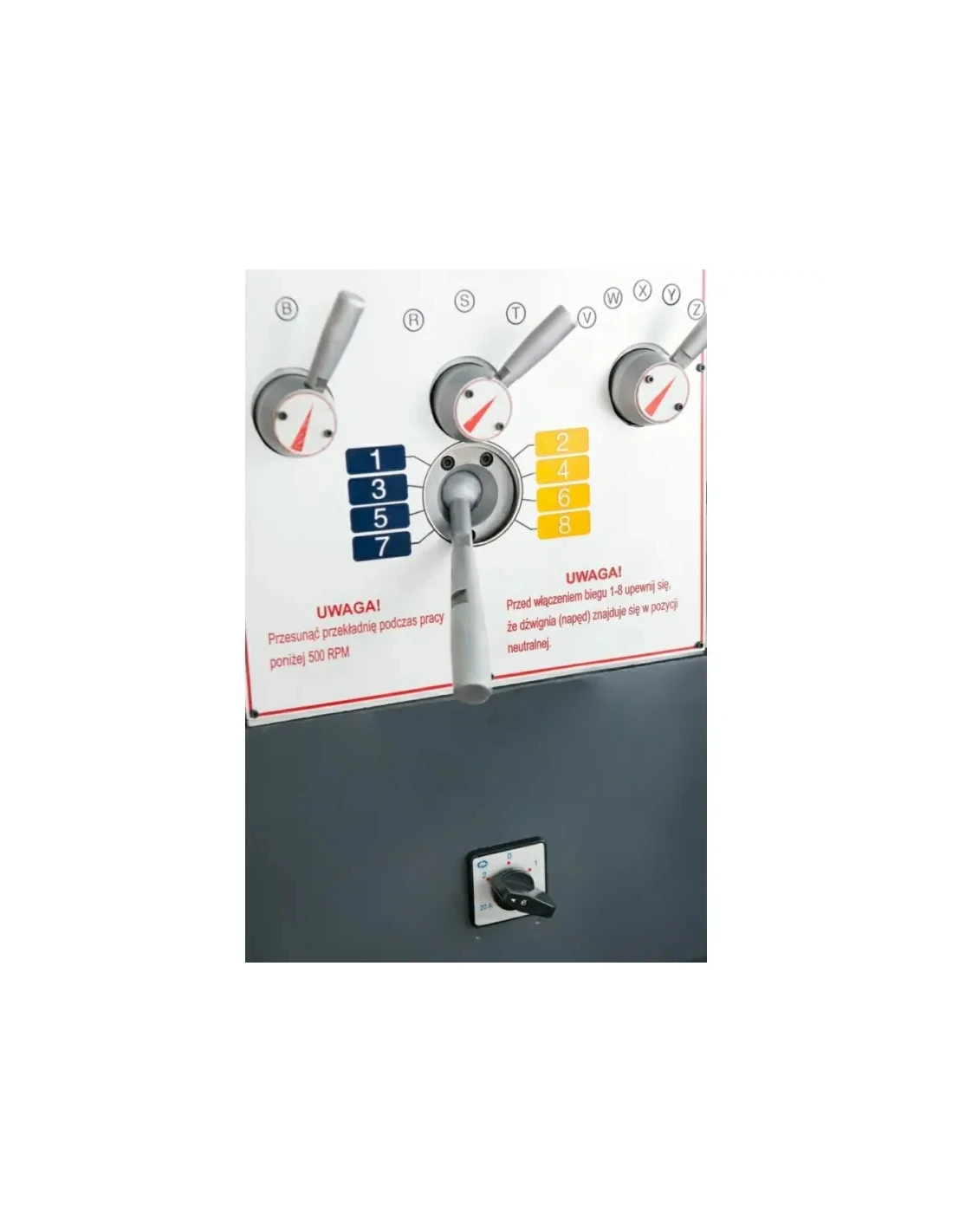

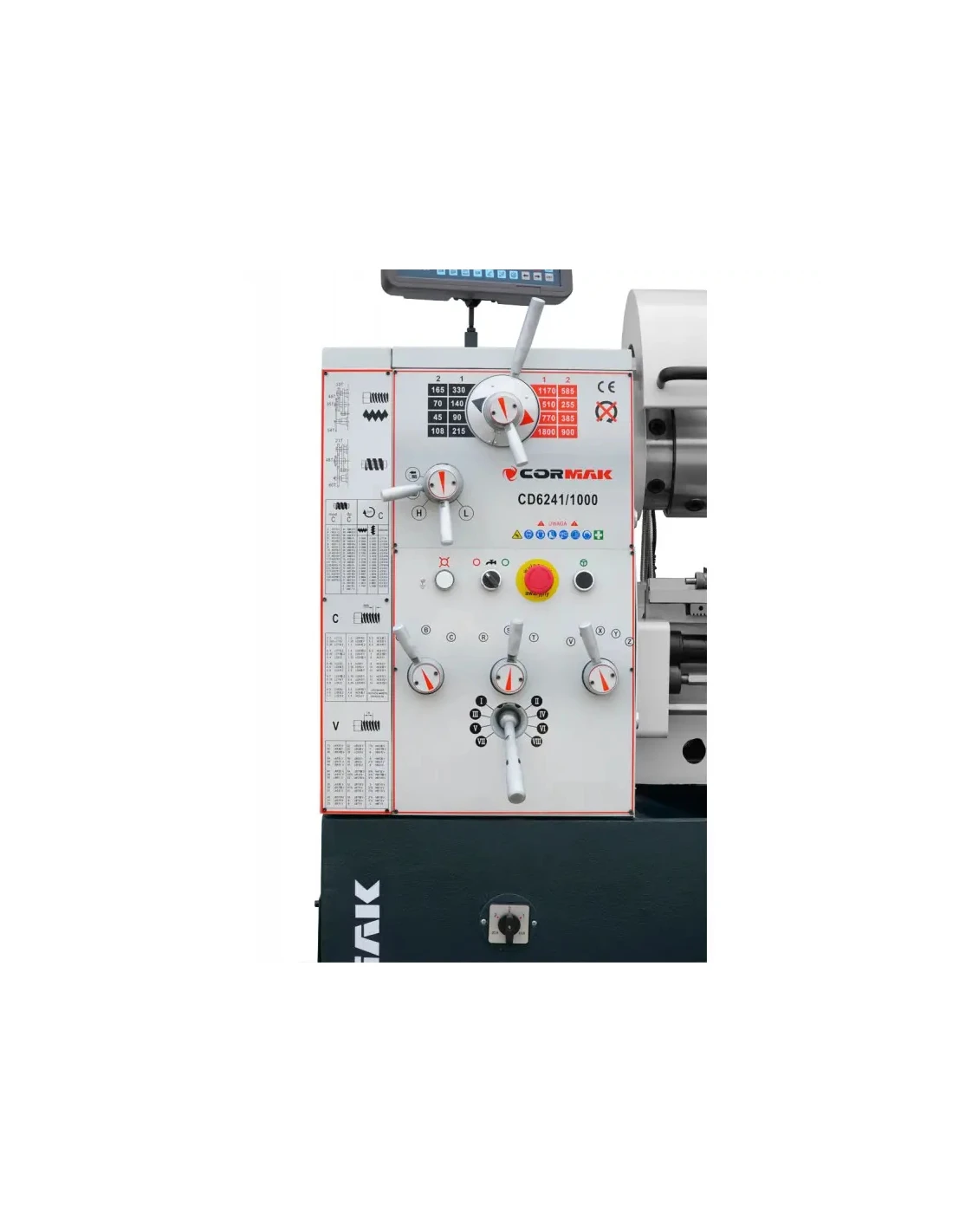

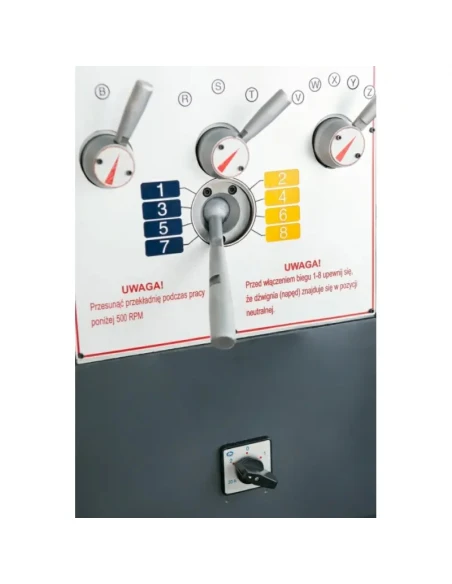

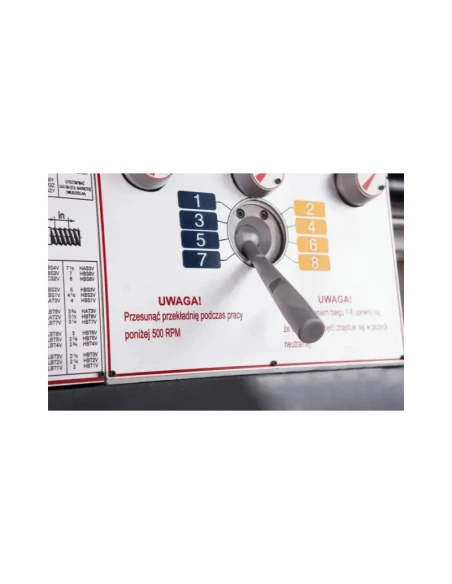

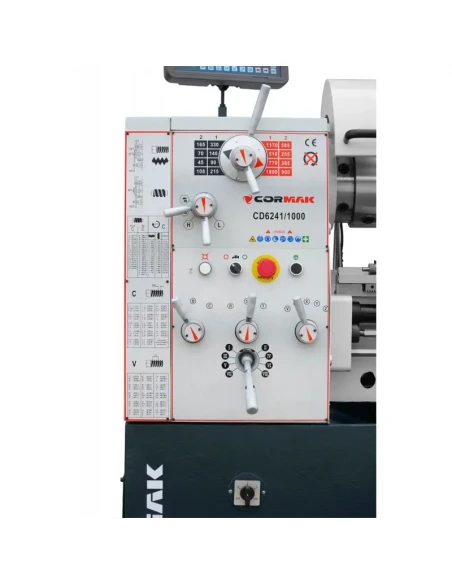

- Snadná regulace otáček vřetena a automatického posuvu z ergonomického ovládacího panelu na převodovce.

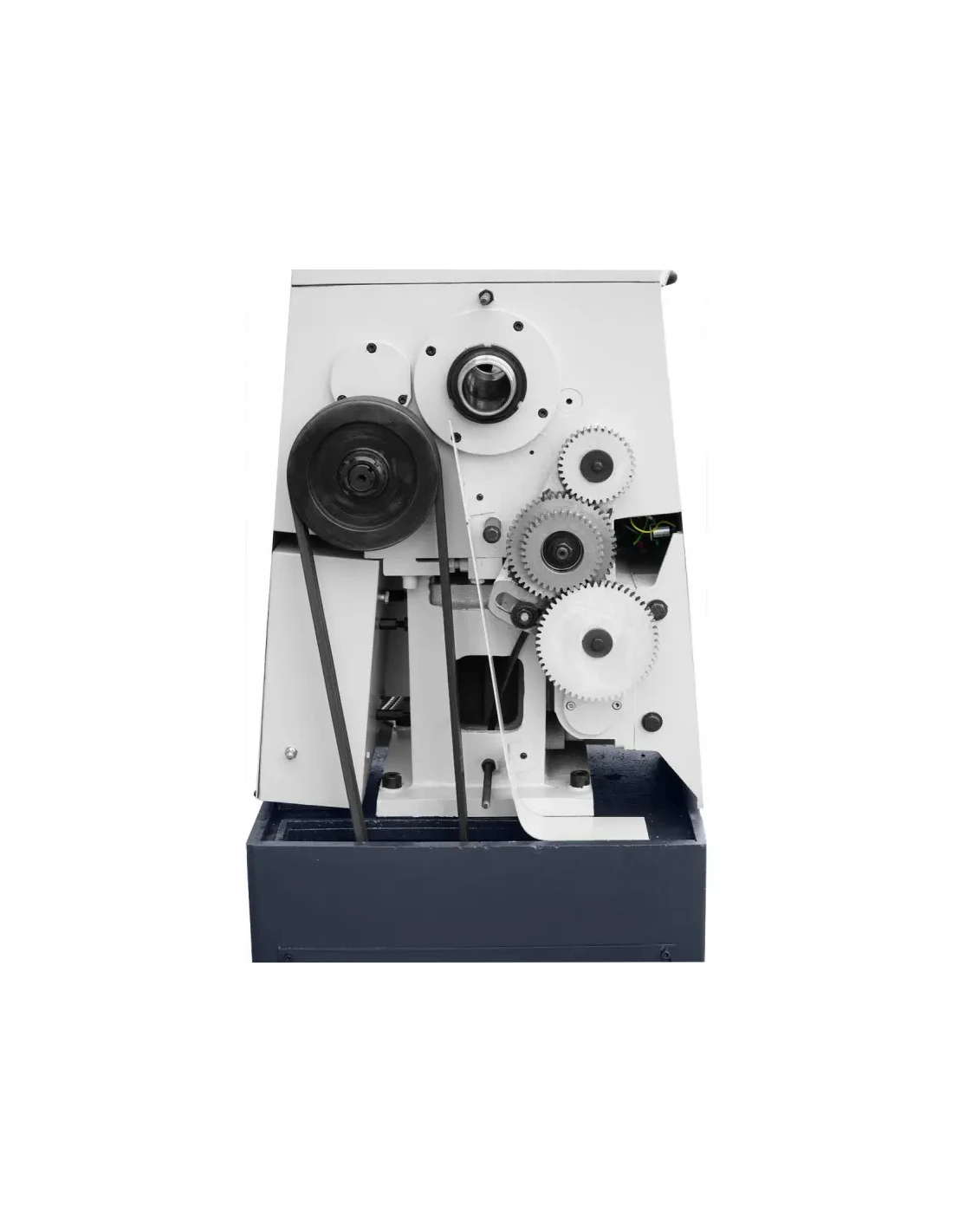

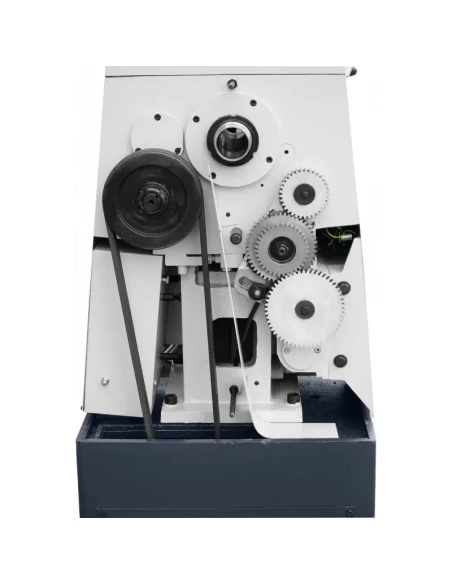

- Možnost obrábění širokého rozsahu závitů bez nutnosti výměny převodových kol v kytarce. Široká škála soustružených závitů: metrický (42) 0,2 - 14 mm/ot., palcový (42) 2 - 72 T.P.I., modulový (18) 0,3 - 3,5 mm, závit D.P. (21) 8 - 44 D.P. Řezání pravých a levých závitů.

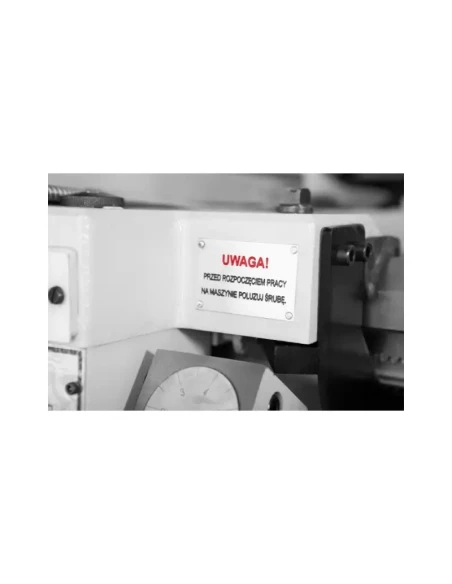

- Hodiny pro řezání závitů určené pro přesné počítání závitů. Funkce má ušetřit čas, aby bylo možné během několika průchodů odšroubovat matici vodicího šroubu a ručně rychle vrátit suport do původní polohy.
- Lože má vyměnitelný most pro soustružení větších dílů, např.: kotouče. Tento model soustruhu umožňuje obrábění o maximálním průměru 580 mm s vyjmutým mostem.
Technické parametry
| 3-čelisťové sklíčidlo | 200 mm |
| Maximální průměr soustružení nad ložem | 410 mm |
| Průměr soustružení nad suportem | 255 mm |
| Průměr soustružení v otvoru mostu | 580 mm |
| Vzdálenost mezi hroty | 1000 mm |
| Výška hrotů | 205 mm |
| Rozsah posuvu horního suportu | 145 (0,02) mm |
| Rozsah příčného posuvu | 225 (0,02) mm |
| Rozsah podélného posuvu | 750 (0,2) mm |
| Šířka lože | 250 mm |
| Průchod vřetena | 52 mm |
| Konec vřetena | D1-6 CAMLOCK |
| Kužel vřetena | MK6 |
| Rozměry soustružnického držáku | 100 x 100 x 32 mm |
| Maximální rozměry nástroje | 20 x 20 mm |
| Rychlosti vřetena | 16 rozsahů 45 - 1800 ot./min |
| Rozsah rychlostí vřetena | 45,70,90,108,140,165, 215,255,330,385,510, 585,770,900,1170,1800 ot./min. |
| Metrický závit | (42) 0,2 - 14 mm/ot. |
| Palcový závit | (42) 2 - 72 T.P.I. |
| Modulový závit | (18) 0,3 - 3,5 mm |
| Závit D.P. | (21) 8 - 44 D.P. |
| Rozsah podélného posuvu | (17) 0,05 - 1,7 mm/ot. |
| Rozsah příčného posuvu | (17) 0,025 - 0,85 mm/ot. |

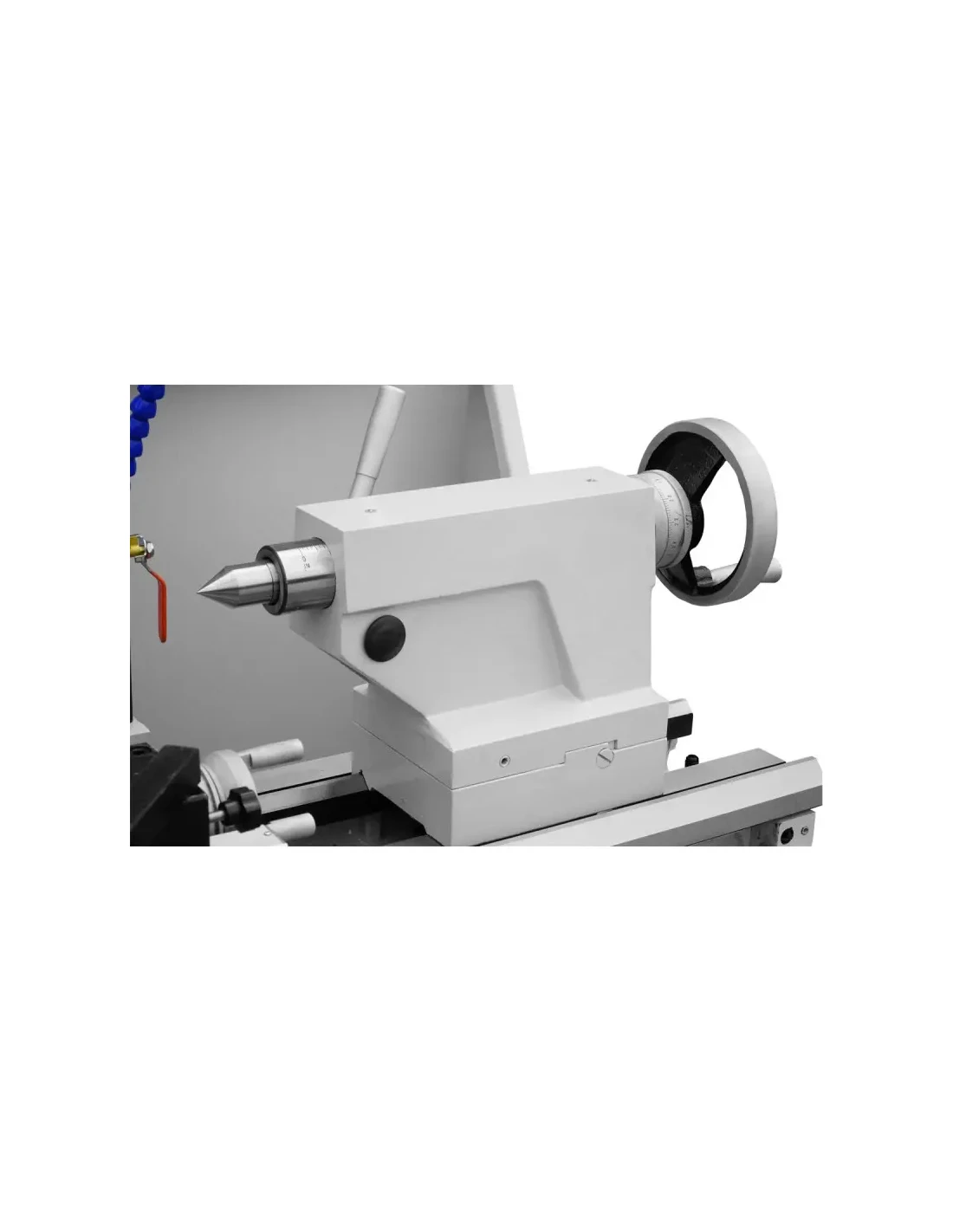

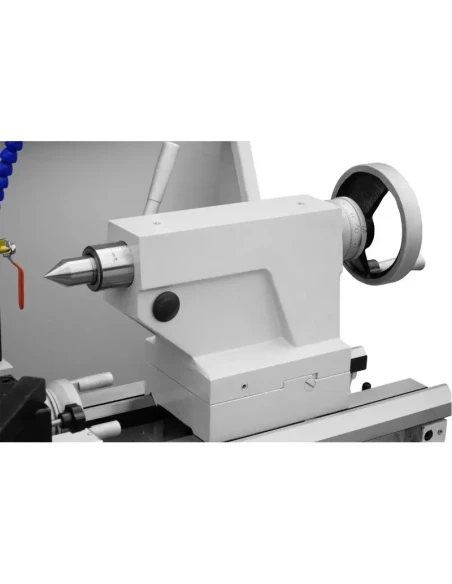

| Průměr pouzdra koníku | 50 mm |
| Vysunutí pouzdra koníku | 120 (0,02) mm |
| Kužel pouzdra koníku | MK4 |
| Výkon hlavního motoru | 2,2/ 3,3 kW |
| Výkon chladicí pumpy S1/S6 | 0,1/0,12 kW |
| Rozměry D/Š/V | 2050 x 900 x 1650 mm |
| Hmotnost (netto) | 1600 kg |
Standardní vybavení:
- Digitální odečet 3-os (optické pravítko)
- 3-čelisťové soustružnické sklíčidlo 200 mm + levé a pravé čelisti (komplet)
- 4-čelisťové soustružnické sklíčidlo 250 mm
- Čelní deska 350 mm
- Pevná podpěra
- Pohyblivá podpěra
- Pevný hrot MK4
- Redukční pouzdro vřetena MK6/MK4
- Převodová kola - 1 komplet

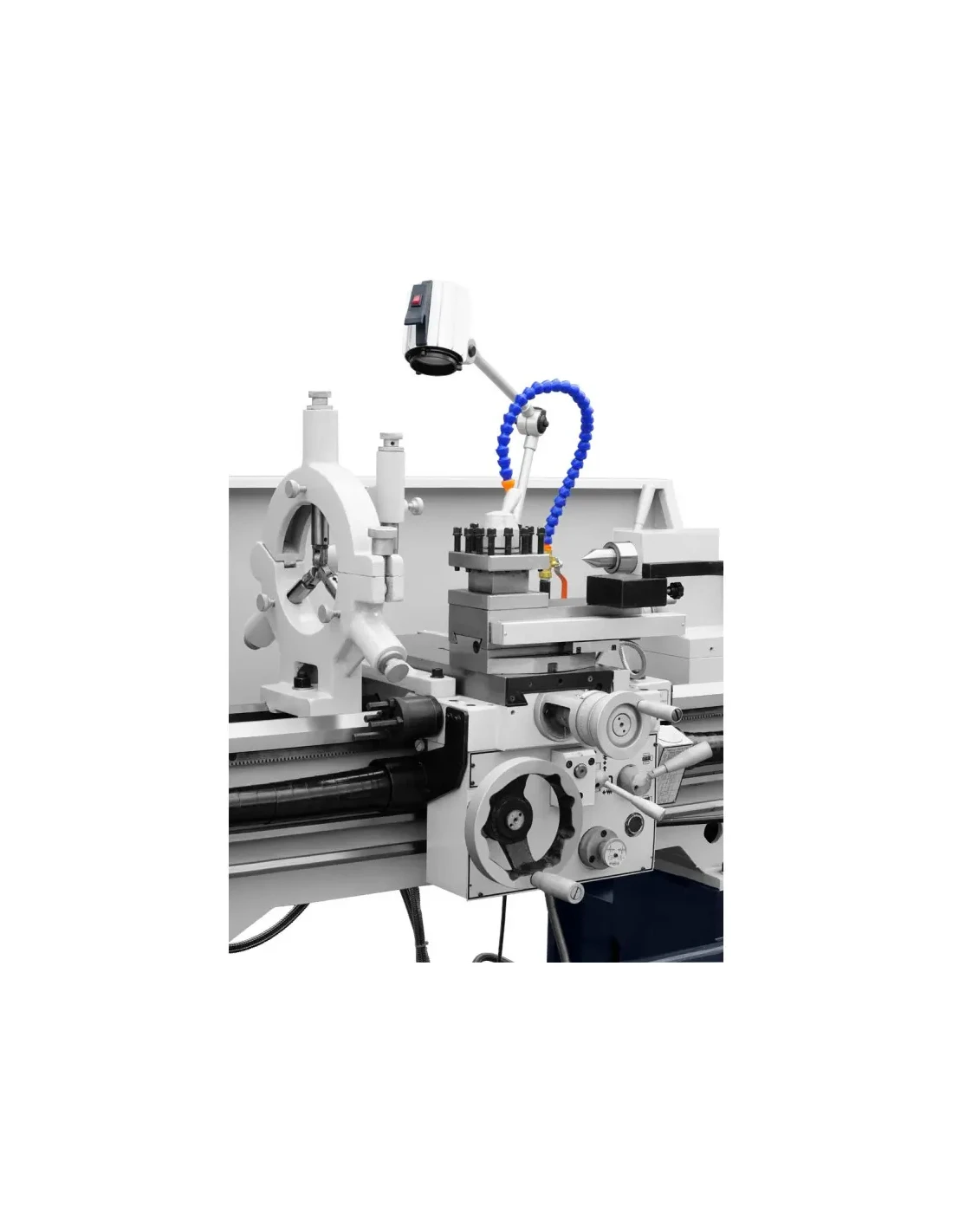

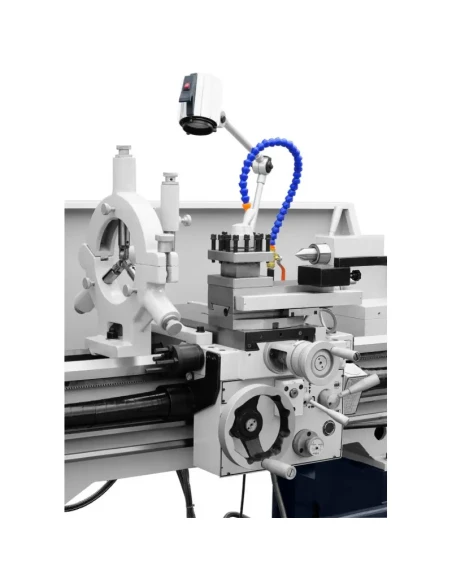

- Chladicí systém
- Pracovní osvětlení
- Maznice
- Klíč k držáku a sklíčidlu
- Sada obslužných nástrojů

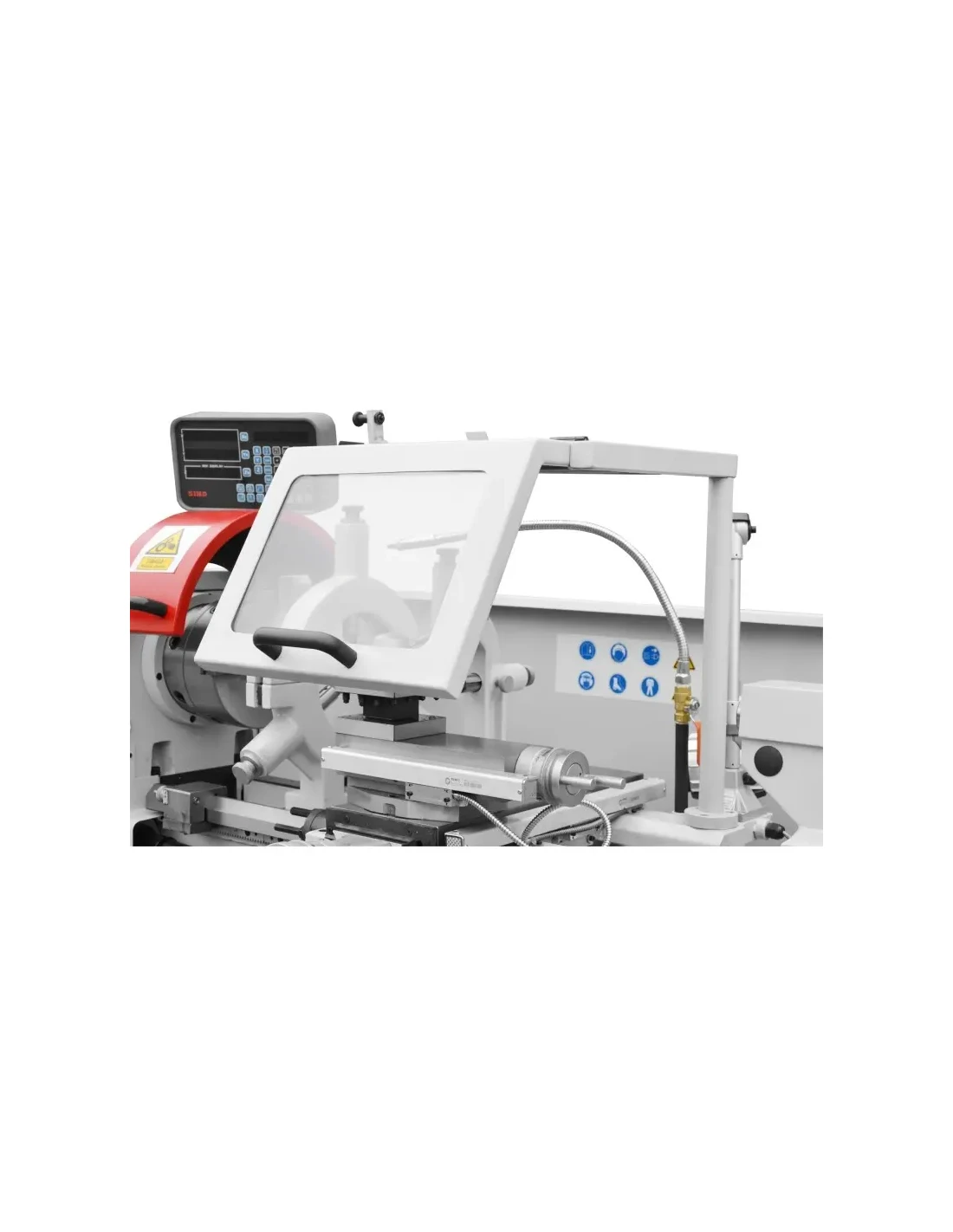

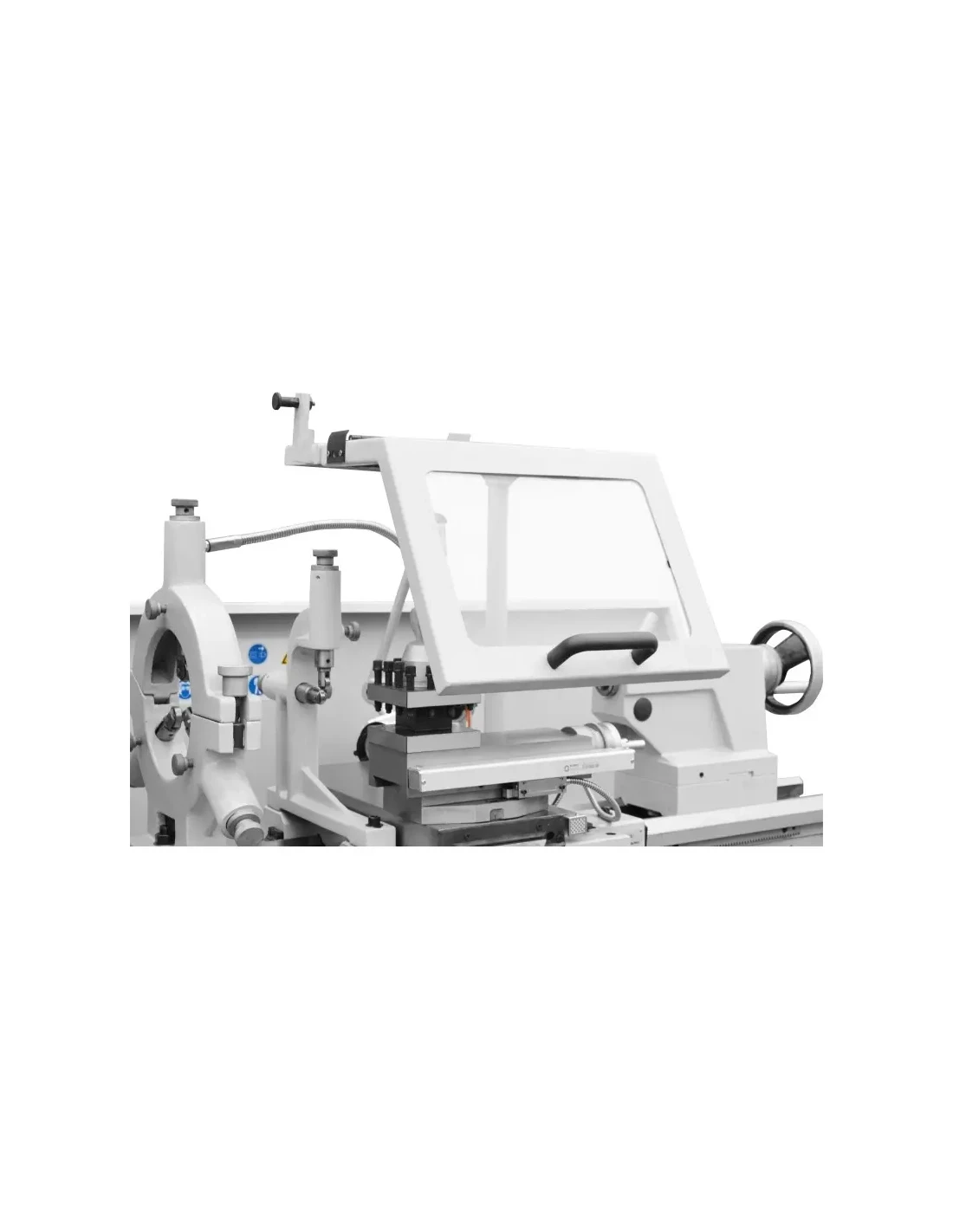

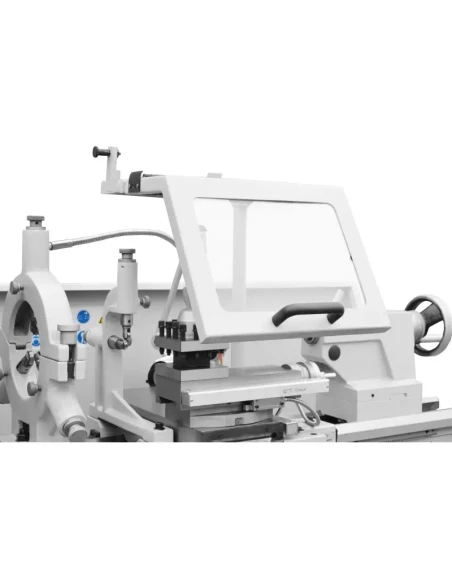

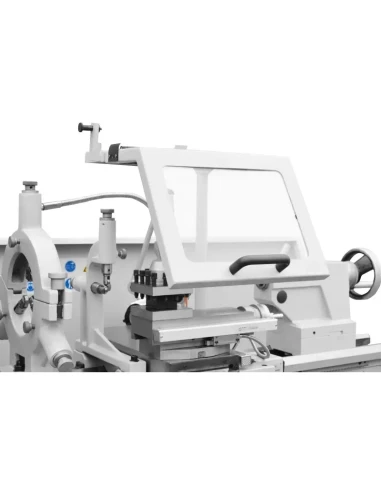

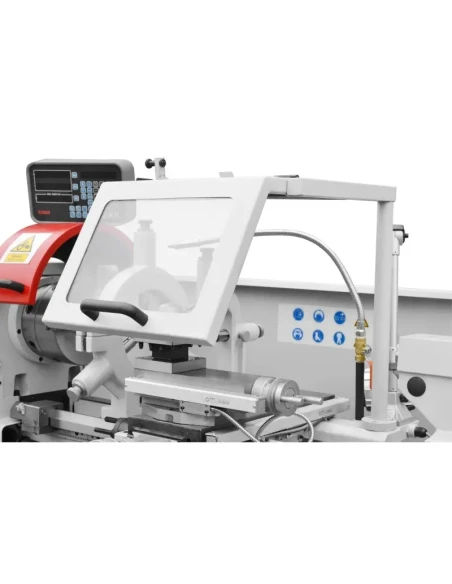

- Bezpečnostní kryty dle norem CE
- Návod k obsluze v češtině
- Prohlášení o shodě CE
- 6 ks vibroizolátorů
Volitelné vybavení:
- Pravítko pro soustružení kuželů
- Sada soustružnických nožů 20x20 7 ks (s vyměnitelnou destičkou)
- Přesný otočný hrot MK4
- Vrtný trn MK4/B16
- Vrtné sklíčidlo B16 3-16mm
- Sada kobaltových vrtáků HSS-CO5 / 1-13 mm
- Emulgační olej, chladicí kapalin ES-12 1L
- Uchwyt 3-szczękowy
- 200 mm
- Maksymalna średnica toczenia nad łożem
- 410 mm
- Średnica toczenia nad suportem
- 255 mm
- Szerokość łoża
- 250 mm
- Wymiary imaka tokarskiego
- 100 x 100 x 32 mm
- Maksymalne wymiary narzędzia
- 20 x 20 mm
- Przelot wrzeciona
- 52 mm
- Stożek wrzeciona
- MK6
- Zakres przesuwu sań górnych
- 145 (0,02) mm
- Zakres przesuwu wzdłużnego
- 750 (0,2) mm
- Zakres przesuwu poprzecznego
- 225 (0,02) mm
- Rozstaw kłów
- 1000 mm
- Zakres prędkości wrzeciona
- 45,70,90,108,140,165, 215,255,330,385,510, 585,770,900,1170,1800 obr./min.
- Stożek tulei konika
- MK4
- Moc silnika głównego
- 2,2/ 3,3 kW
- Prędkości wrzeciona
- 16 zakresów 45 - 1800 obr./min
- Średnica tulei konika
- 50 mm
- Wysuw tulei konika
- 120 (0,02) mm
- Wymiary D/S/W
- 2050 x 900 x 1650 mm
- Zakres posuwu wzdłużnego
- (17) 0,05 - 1,7 mm/obr.
- Końcówka wrzeciona
- D1-6 CAMLOCK
- Gwint metryczny
- (42) 0,2 - 14 mm/obr.
- Gwint calowy
- (42) 2 - 72 T.P.I.
- Średnica toczenia w wybraniu mostka
- 580 mm
- Wysokość kłów
- 205 mm
- Gwint modułowy
- (18) 0,3 - 3,5 mm
- Gwint D.P.
- (21) 8 - 44 D.P.
- Zakres posuwu poprzecznego
- (17) 0,025 - 0,85 mm/obr.
- Moc pompki chłodziwa S1/S6
- 0,1/0,12 kW
- Waga (netto)
- 1600 kg
