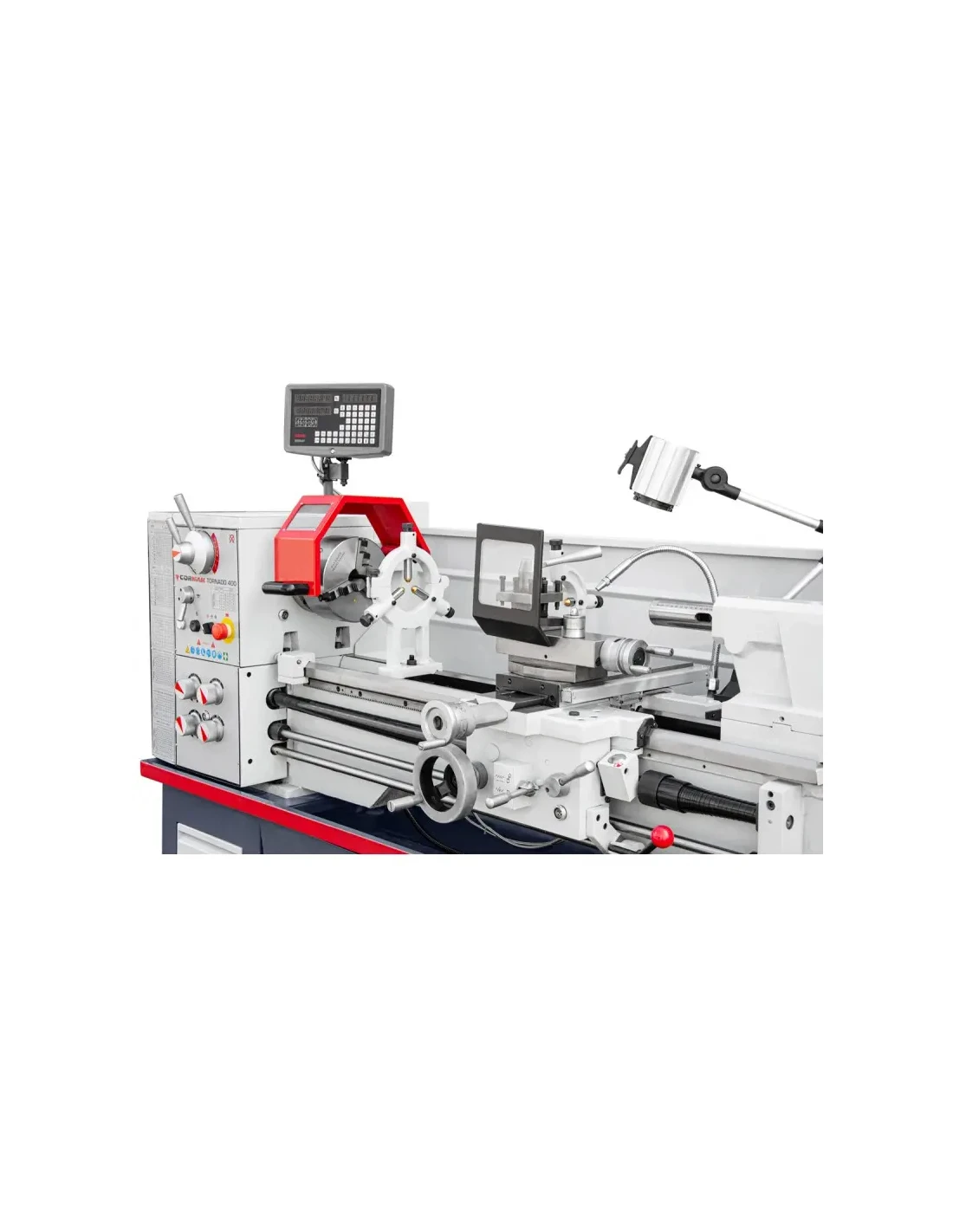

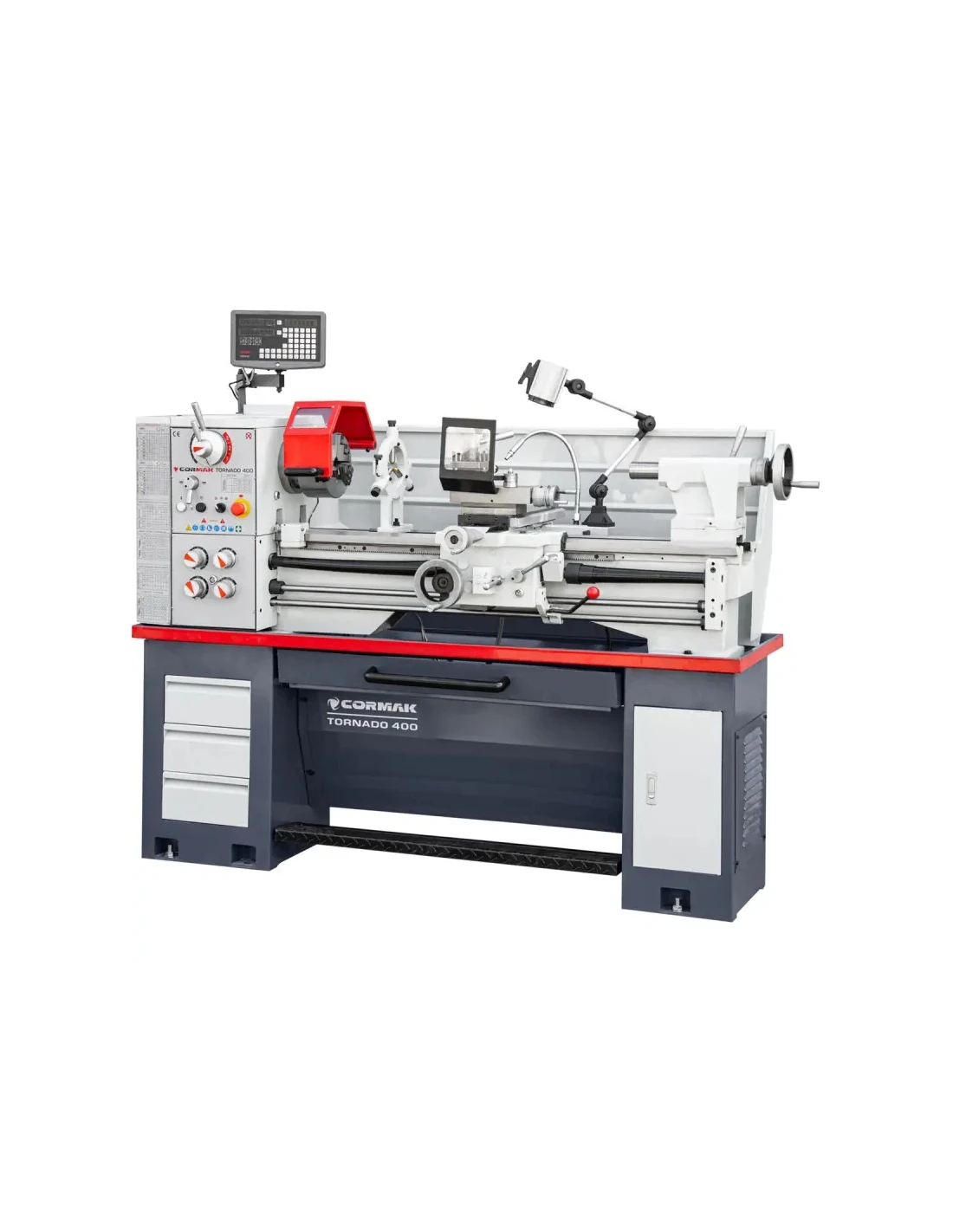

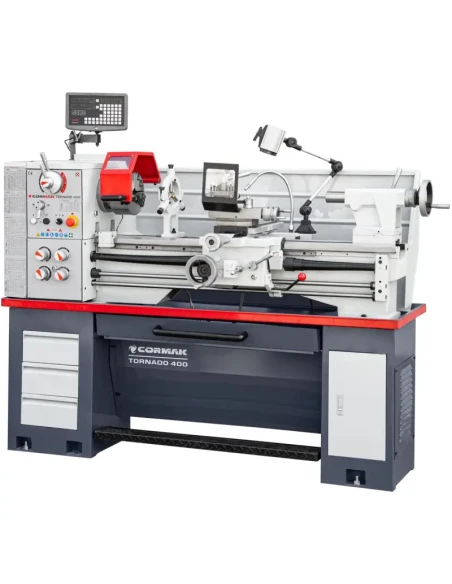

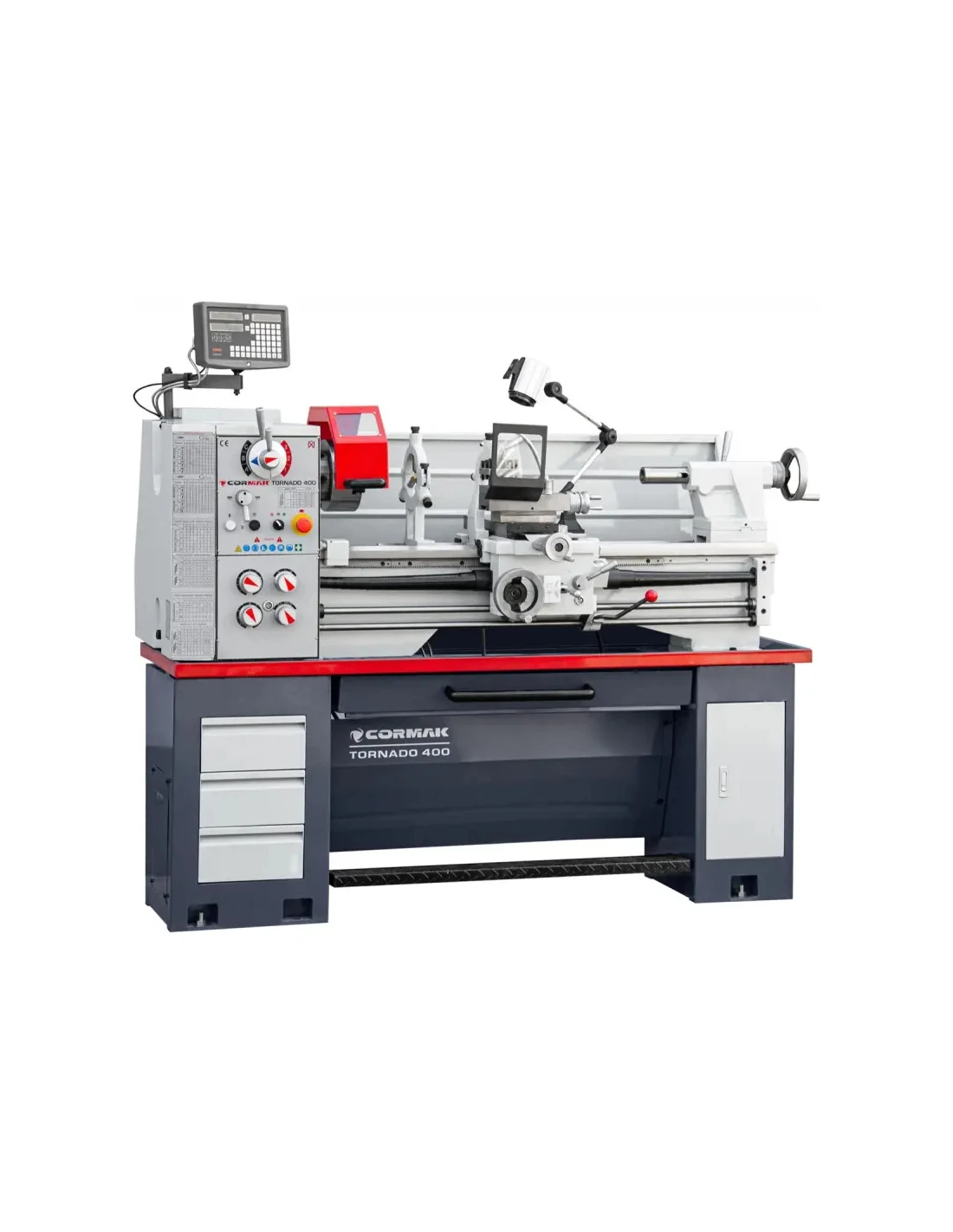

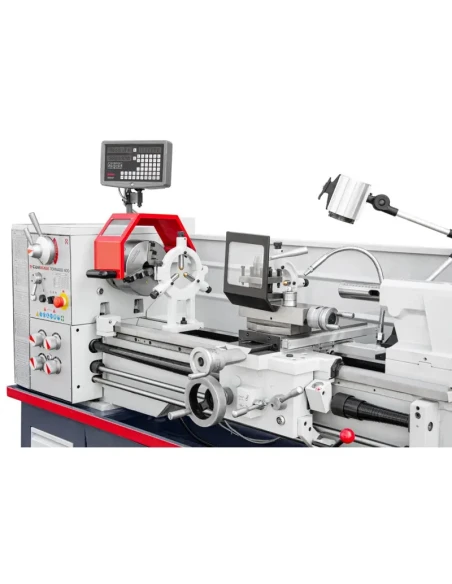

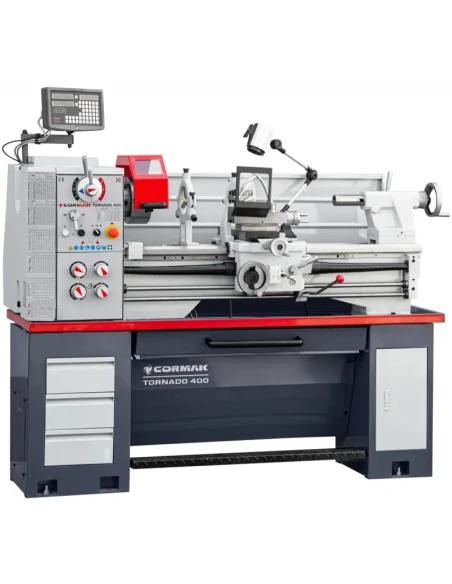

Univerzální konvenční soustruh CORMAK TORNADO 400x1000
Profesionální univerzální soustruh TORNADO 400 (400x1000mm) na kov je vybaven 18rychlostní převodovkou s indukčním motorem (konstantní rychlost) 2,2 kW/400V - maximální točivý moment. Doporučuje se pro soustružení tvrdých ocelí a mechanické soustružení. Může být použit pro mnoho úkolů, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické a palcové závitování, vrtání a protahování.
NOVÝ, VYLEPŠENÝ MODEL!!!
Hlavní výhody
- Zesílený, žebrovaný povrch lože soustruhu zajišťuje maximální snížení vibrací. Navíc je lože precizně broušené a kalené.

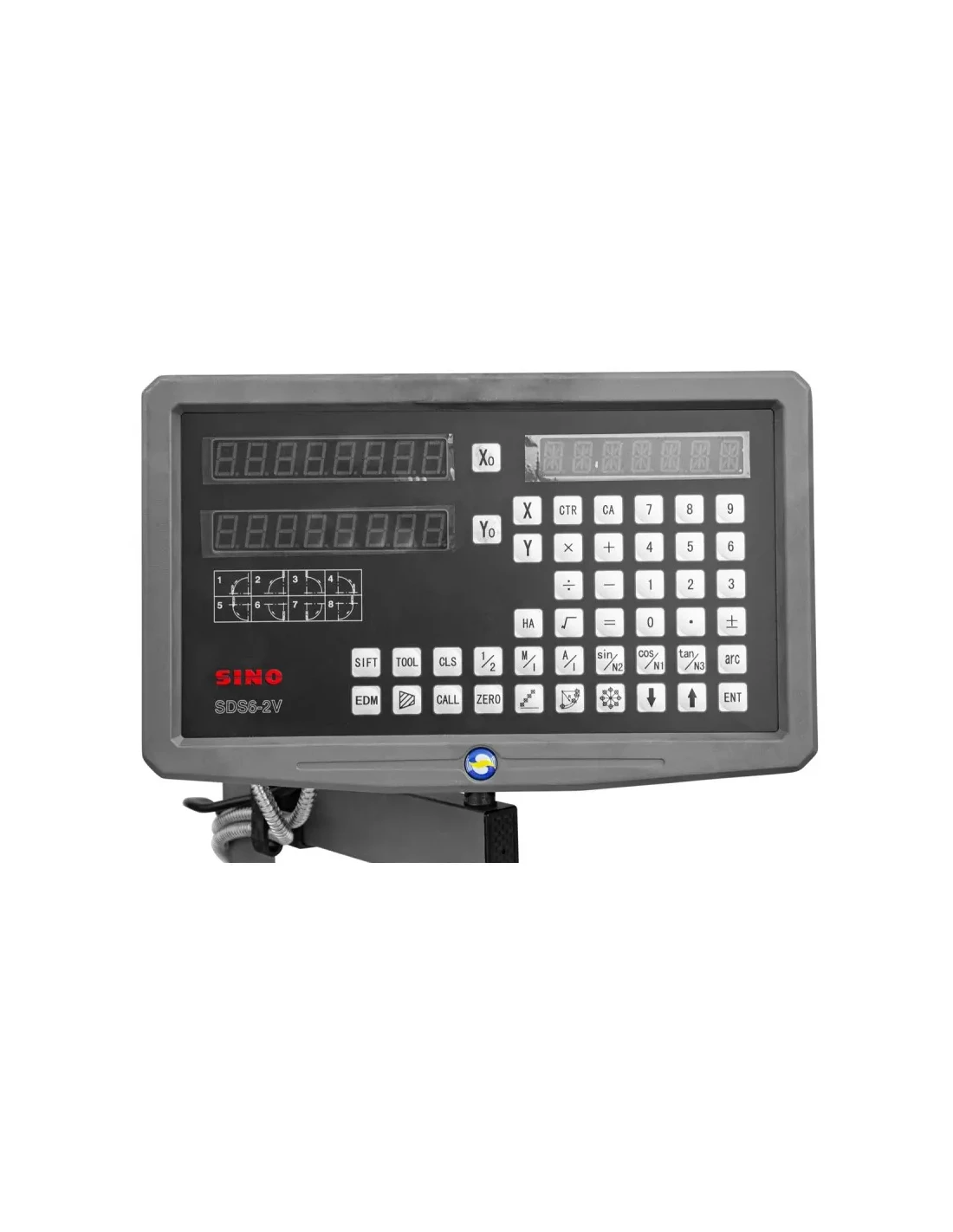

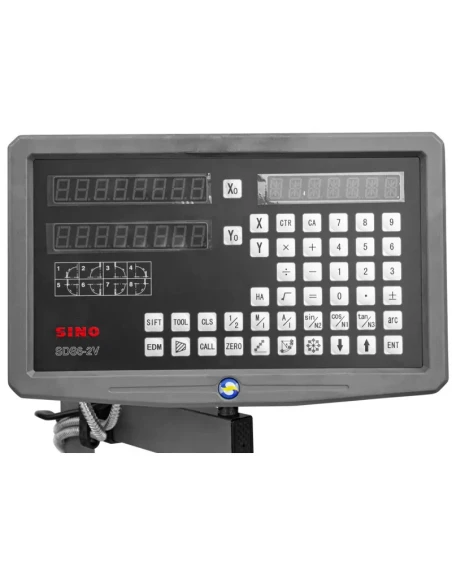

- Digitální odečet funguje ve dvou osách podélného a příčného pohybu suportu. Elektronický signál z optických pravítek zobrazuje dosažené hodnoty pohybu na digitálním displeji.
- Soustruh je vybaven vysoce kvalitním a zesíleným systémem ložisek vřetena.
- Optimální pracovní výsledky zajišťuje velký průchod vřetena 52 mm.
- Kalená a broušená ozubená kola v převodovce vřetena.
- Zvětšená šířka lože 218 mm zajišťuje stabilní a přesné pracovní podmínky.
- Vybaveno tažnou šroubovicí a hřídelí pro řezání závitů a automatický podélný a příčný posuv.
- Snadné nastavení rychlosti otáček vřetena a automatického posuvu z ergonomického ovládacího panelu na převodovce. Blokace volby posuvu pomocí tažné šroubovice nebo hřídele.
- Nastavitelné přetěžovací spojka na tažné šroubovici.
- Možnost obrábění širokého rozsahu závitů bez nutnosti výměny převodových kol. Široká škála závitů: metrické (32) 0,4-7 mm/otáčka, palcové (36) 4-60 T.P.I, modulové (22) 0,4-3 mm, závit D.P. (28) 8-84 D.P. Řezání pravých a levých závitů.
- Hodiny pro řezání závitů určené k přesnému počítání závitů. Funkce šetří čas, aby bylo možné při několika průchodech rychle odšroubovat matici tažné šroubovice a ručně rychle vrátit suport do původní polohy.
- Lože má vyměnitelný můstek pro obrábění větších dílů, např. disků. Tento model soustruhu umožňuje obrábění s maximálním průměrem 520 mm při vyjmutém můstku.
- Výsuvná zásuvka na třísky a zásuvky na nástroje pro lepší a efektivnější práci.
- Bohaté standardní vybavení: 3-čelisťové + 4-čelisťové sklíčidlo + palcová deska.
Technické parametry:
| 3-čelisťové sklíčidlo | 200 mm |
| Maximální průměr soustružení nad ložem | 400 mm |
| Průměr soustružení nad suportem | 250 mm |
| Průměr soustružení ve výřezu mostu | 520 mm |
| Délka soustružení mezi hroty | 1000 mm |
| Maximální délka instalované části (sklíčidlo/pevný hrot) | 920 mm |
| Rozsah posuvu horního saní | 125 (0,02) mm |
| Rozsah příčného posuvu | 240 (0,04) mm |
| Rozsah podélného posuvu | 750 (0,2) mm |
| Šířka lože | 218 mm |
| Průchod vřetena | 52 mm |
| Rozsah příčného posuvu | (40) 0,011-0,276 mm/otáčka |
| Konec vřetena | D5 CAMLOCK |
| Kužel vřetena | MK6 |
| Rozměry držáku nástrojů | 90 x 90 x 30 mm |
| Maximální rozměry nástroje | 20 x 20 mm |
| Rychlosti vřetena | 18 rozsahů (I/II) 65 - 1810 ot./min |
| Rozsah rychlosti vřetena | (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810 ot./min, (II) 65, 180, 200, 235, 330, 550, 700, 910, 1200 ot./min. |
| Metrický závit | (32) 0,4 - 7 mm/otáčka |
| Palcový závit | (36) 4 - 60 T.P.I. |
| Modulový závit | (22) 0,4 - 3 mm |
| Závit D.P. | (28) 8 - 84 D.P. |
| Rozsah podélného posuvu | (40) 0,053 - 1,291 mm/otáčka |
| Rozsah příčného posuvu | (40) 0,011 - 0,276 mm/otáčka |

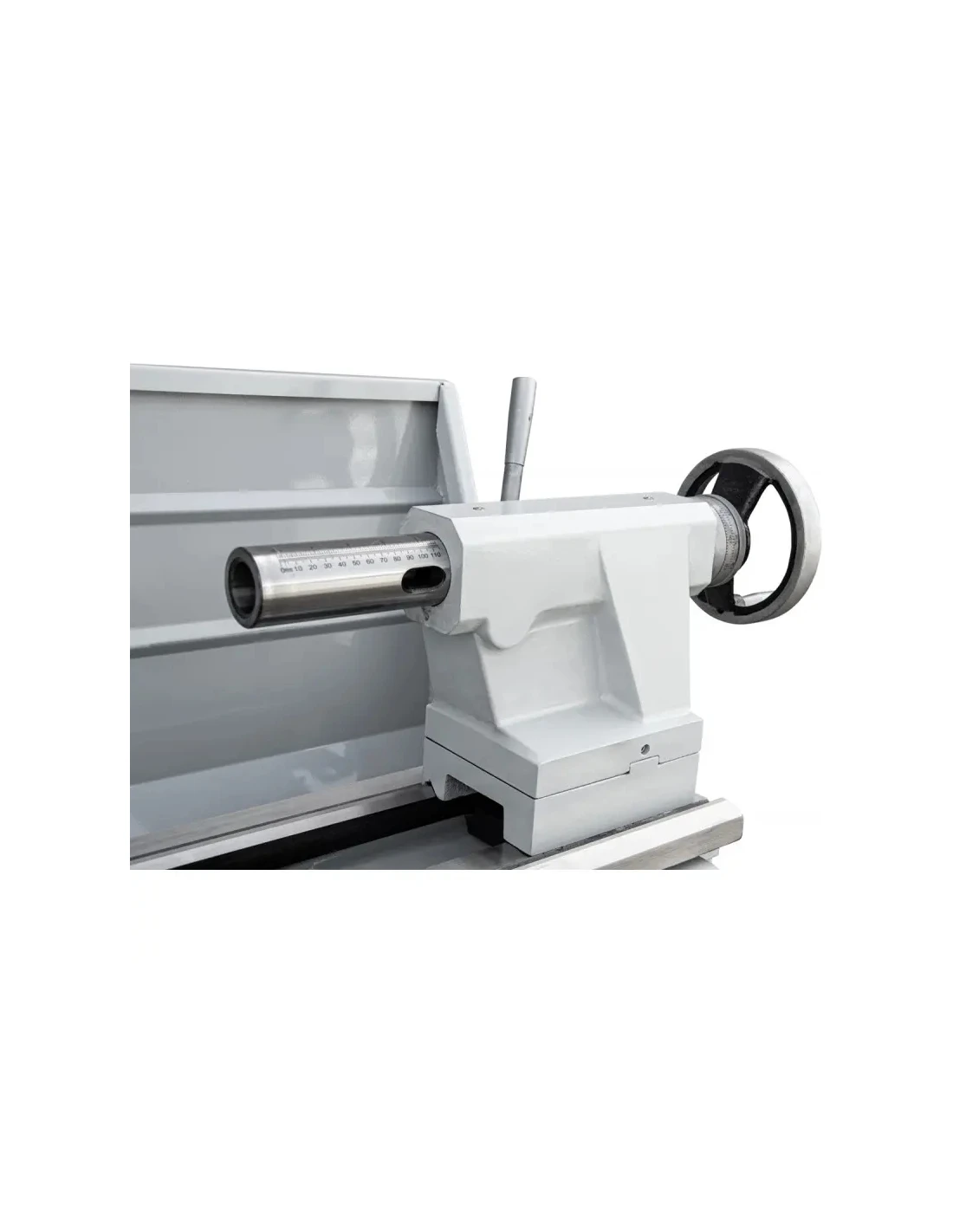

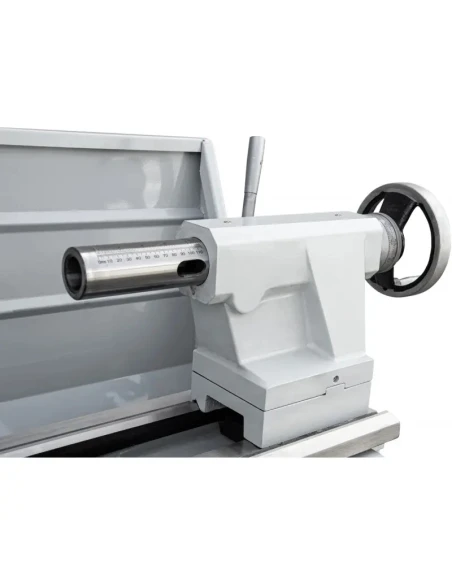

| Průměr ložiskové pouzdra koníka | 50 mm |
| Výsun pouzdra koníka | 110 mm |
| Kužel pouzdra koníka | MK4 |
| Výkon motoru S1/S6 | 2,2/2,64 kW / 400 V |
| Výkon čerpadla chladicí kapaliny S1/S6 | 40/48 W |
| Rozměry D/Š/V | 1900 x 830 x 1650 mm |
| Hmotnost cca. | 790 kg. (±2%) |
Standardní vybavení:
- Digitální odečet 2-os (optické pravítko)

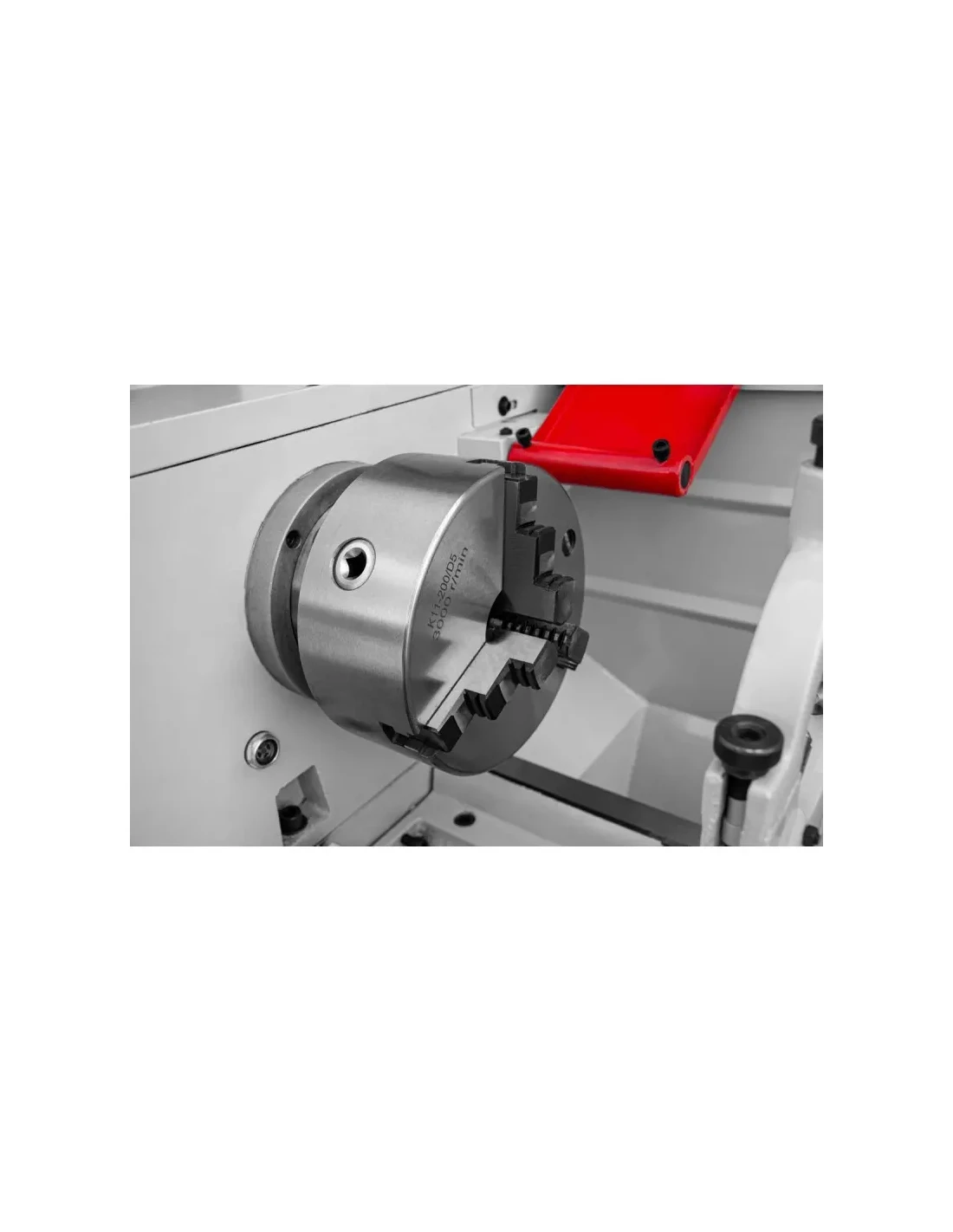

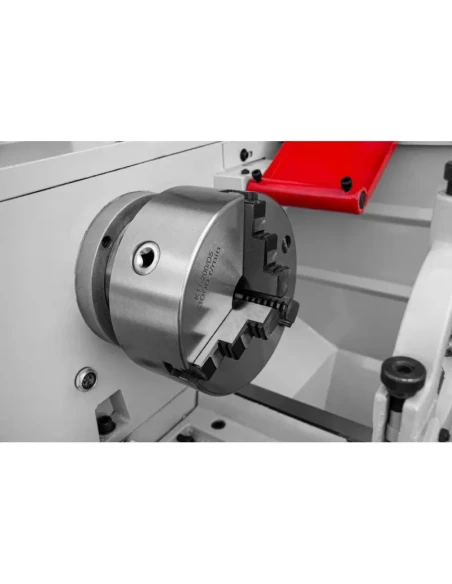

- 3-čelisťové sklíčidlo 200 mm + levé a pravé čelisti (kompl.)
- 4-čelisťové sklíčidlo 200 mm
- Čelní deska 280 mm
- Pevná podpěra
- Pohybující se podpěra
- Pevný hrot: MK4 - 2 ks
- Redukční pouzdro vřetena MK6/MK4
- Převodová kola - 1 kompl.
- Chladicí systém

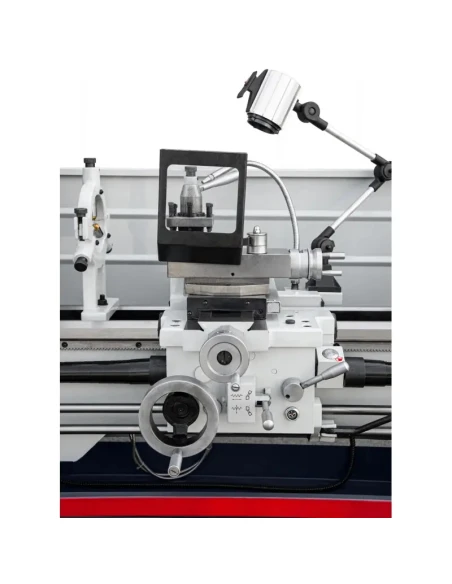

- Pracovní osvětlení
- Olejnička
- Klíč ke sklíčidlu a držáku
- Sada obslužných nástrojů
- Bezpečnostní kryty podle norem CE
- Návod k obsluze v češtině
- Prohlášení o shodě CE
Volitelné příslušenství:
- Vrtací trn MK3/B16
- Vrtací sklíčidlo B16 3-16mm
- Sada kobaltových vrtáků HSS-CO5 / 1-13 mm
- Emulgační olej, chladicí kapalina pro obrábění ES-12 1L
- Uchwyt 3-szczękowy
- 200 mm
- Maksymalna średnica toczenia nad łożem
- 400 mm
- Średnica toczenia nad suportem
- 250 mm
- Długość toczenia w kłach stałych
- 1000 mm
- Szerokość łoża
- 218 mm
- Wymiary imaka tokarskiego
- 90 x 90 x 30 mm
- Maksymalne wymiary narzędzia
- 20 x 20 mm
- Przelot wrzeciona
- 52 mm
- Stożek wrzeciona
- MK6
- Zakres przesuwu sań górnych
- 125 (0,02) mm
- Zakres przesuwu wzdłużnego
- 750 (0,2) mm
- Zakres przesuwu poprzecznego
- 240 (0,04) mm
- Średnica tulei łożyskowej konika
- 50 mm
- Moc silnika S1/S6
- 2,2/2,64 kW / 400 V
- Zakres prędkości wrzeciona
- (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810 obr./min, (II) 65, 180, 200, 235, 330, 550, 700, 910, 1200 obr./min.
- Stożek tulei konika
- MK4
- Prędkości wrzeciona
- 18 zakresów (I/II) 65 - 1810 obr./min
- Wysuw tulei konika
- 110 mm
- Wymiary D/S/W
- 1900 x 830 x 1650 mm
- Zakres posuwu wzdłużnego
- (40) 0,053 - 1,291 mm/obr.
- Średnica toczenia w wybraniu mostka
- 520 mm
- Maksymalna długość zainstalowanej części (uchwyt tok./kieł st.)
- 920 mm
- Zakres posuwu poprzecznego
- (40) 0,011 - 0,276 mm/obr.
(40) 0,011-0,276 mm/obr - Końcówka wrzeciona
- D5 CAMLOCK
- Gwint metryczny
- (32) 0,4 - 7 mm/obr.
- Gwint calowy
- (36) 4 - 60 T.P.I.
- Gwint modułowy
- (22) 0,4 - 3 mm
- Gwint D.P.
- (28) 8 - 84 D.P.
- Moc pompki chłodziwa S1/S6
- 40/48 W
- Waga OK.
- 790 kg. ( ± 2%)
