Univerzální soustruh CORMAK TORNADO 400 + nože + otáčky vřetena.

Name: Univerzální soustruh CORMAK TORNADO 400 + nože + otáčky vřetena.
Brand: Cormak
SKU: CK.2004
Price: 218476 CZK
Availability: InStock

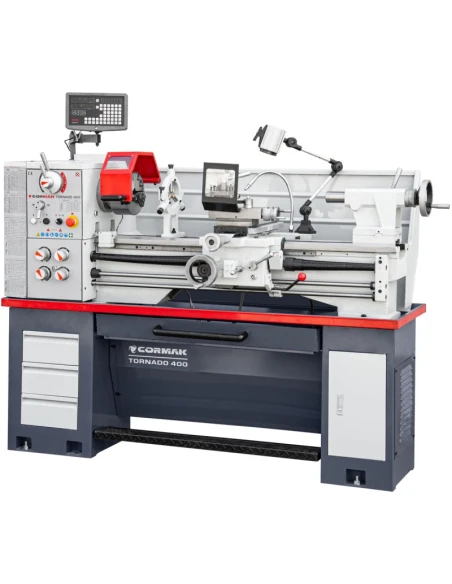

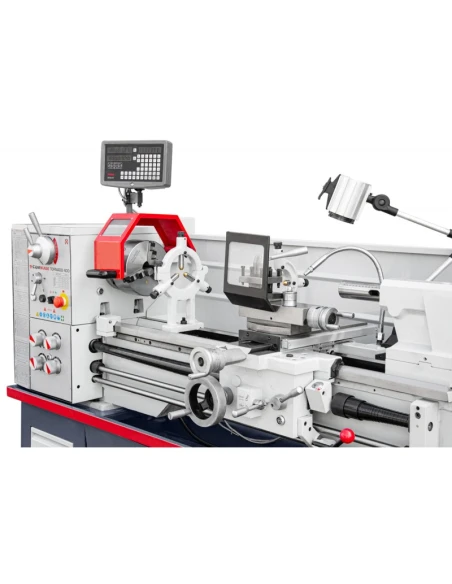

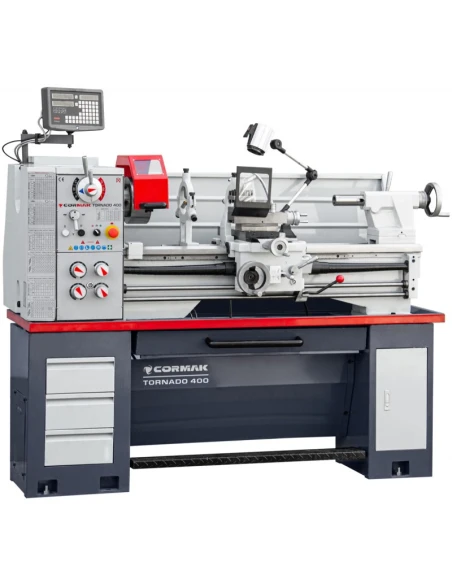

Profesionální univerzální soustruh TORNADO 400 (400x1000mm) na kov je vybaven 18stupňovou převodovkou s indukčním motorem (konstantní otáčky) 2,2 kW/400V - maximální točivý moment. Doporučuje se pro soustružení tvrdé oceli, mechanické soustružení. Lze použít pro širokou škálu úkolů, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické a palcové závity, vrtání a protahování.

218 476 Kč

S DPH

Popis

NOVÝ VYLEPŠENÝ MODEL!!!

Hlavní výhody

Zesílený žebrovaný povrch lože soustruhu zajišťuje maximální snížení vibrací. Kromě toho je lůžko přesně broušené, kalené.

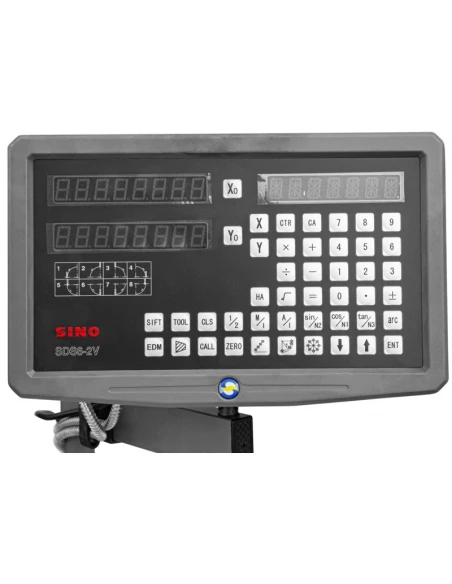

Digitální snímání pracuje ve dvou osách podélného a příčného pohybu suportu. Zpracovaný elektronický signál z optických linek vizualizuje získané hodnoty z pohybů podél osy na digitální obrazovce.
Soustruh vybavený kvalitním a zesíleným systémem ložisek vřetena.
Optimální pracovní výsledky zajišťuje velký průchod vřetena 52 mm.
Kalená a broušená ozubená kola v ozubení vřetena.
Přiměřená šířka lože 218 mm zajišťuje stabilní a přesné pracovní podmínky.

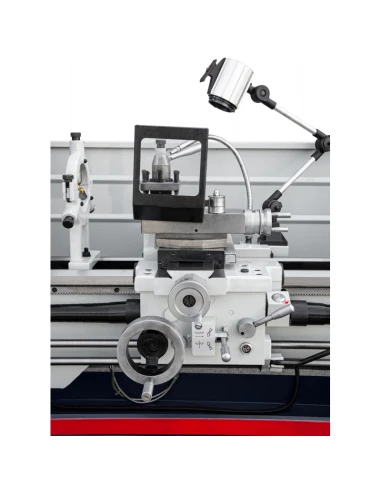

Vybaveno tažným šroubem a tažnou hřídelí pro otáčení závitů a automatickým podélným a příčným posuvem.
Snadné nastavení otáček vřetena a automatického posuvu z ergonomického ovládacího panelu na převody. Aretace volby posuvu pomocí tažného šroubu nebo pomocí hřídele.
Nastavitelná přetěžovací spojka na tažném hřídeli.
Možnost opracování velkého rozsahu závitů bez nutnosti výměny řadicích koleček na kytaře. Široký rozsah soustružených závitů: metrický (32) 0,4-7 mm/otáčku, palcový (36) 4-60 T.P.I, modulární (22) 0,4-3 mm, D.P. závit (28) 8-84 D.P. Soustružení pravých a levých závitů.
Časovač otáčení závitů určený pro přesné počítání závitů. Funkce je určena k úspoře času, takže lze několika průchody ručně a rychle vyšroubovat matici táhla a vrátit závitník do původní polohy.
Lůžko má výměnný můstek pro soustružení větších obrobků, jako je například: kotouč. Tento model soustruhu umožňuje obrábění s maximálním průměrem 520 mm s odstraněným můstkem.
Vyjímatelná zásuvka na třísky a zásuvky na nástroje pro lepší a efektivnější práci.
Bohatá standardní výbava: 3sh. + 4-sh. rukojeti + palcový kotouč.

Dodatečně je součástí dodávky sada 7dílných nožů 20 x 20 mm a rotační nůž MK4

Standardní výbava:

Sada soustružnických nožů 20x20 7 ks (se sklopnou deskou)
Přesné otočné centrum MK4
Digitální dvouosý odečet (optické pravítko)

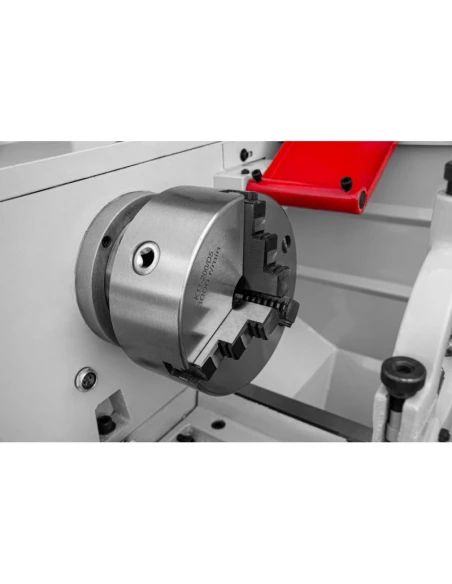

Tříčelisťové soustružnické sklíčidlo 200 mm + levá a pravá čelist (sada)
Soustružnické sklíčidlo 200 mm (sada)
Soustružnické sklíčidlo čtyřčelisťové 200 mm
Čelní deska 280 mm
Stálá podpěra
Pohyblivá podpěra
Pevný úhelník: MK4 - 2 ks
Redukční pouzdro vřetena MK6/MK4
Řadicí kolečka - 1 sada
Chladicí systém
Pracovní světla
Mazací zařízení
Klíč pro sklíčidlo a svěrák
Sada pracovního nářadí
Bezpečnostní kryty podle normy DIN EN ISO 9001:2000.
Bezpečnostní kryty v souladu s normami CE
Návod k obsluze v polštině
Prohlášení o shodě
Prohlášení o shodě CE

Volitelné vybavení:

Vrtací stopka MK3/B16
Vrtací stopka B16 3-16 mm
Sada kobaltových vrtáků HSS-CO5 / 1-13 mm
Emulgační olej, chladicí kapalina pro obrábění ES-12 1l

Detaily produktu

Kužel vřetene: D5 CAMLOCK
Kůžel vřetena: MK6
Výkon motoru S1/S6: 2,2/2,64 kW / 400 V
3-čelisťové sklíčidlo: 200 mm
Maximální průměr soustružení nad ložem: 400 mm
Soustružený průměr nad suportem: 250 mm
Délka soustružení v pevných hrotech: 1000 mm
Šířka lože: 218 mm
Rozměry: 90 x 90 x 30 mm
Maximální rozměry nástrojů: 20 x 20 mm
Průchod vřetene: 52 mm
Rozsah pojezdu horního vedení: 125 (0,02) mm
Šířka vedení: 750 (0,2) mm
Rozsah příčného posuvu: (40) 0,011 - 0,276 mm/obr.
(40) 0,011-0,276 mm/obr
240 (0,04) mm

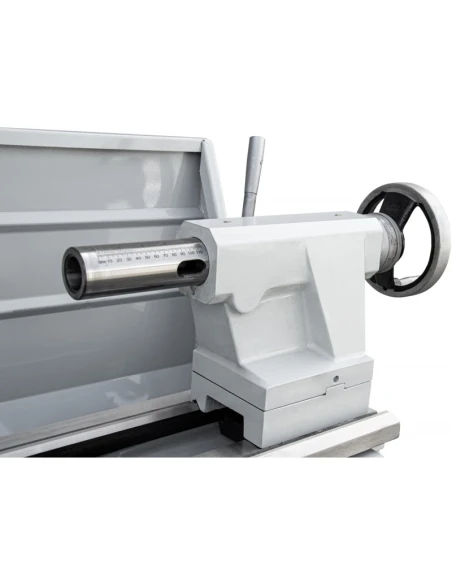

Průměr pouzdra ložiska koníku: 50 mm
Maximální délka upnutého dílu (latentní/středový držák): 920 mm
Metrický závit: (32) 0,4 - 7 mm/obr.
Palcový závit: (36) 4 - 60 T.P.I.
Posuv koníku: 110 mm
Kužel pouzdra koníku: MK4
Rozměry V/S/H: 1900 x 830 x 1650 mm
Hmotnost: 790 kg. ( ± 2%)
Otáčky vřetena: 18 zakresów (I/II) 65 - 1810 obr./min
Průměr soustružení v odlehčení: 520 mm
Rozsah otáček vřetena: (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810 obr./min, (II) 65, 180, 200, 235, 330, 550, 700, 910, 1200 obr./min.
Závity: (22) 0,4 - 3 mm
Závity D.P.: (28) 8 - 84 D.P.
Rozsah podélných posuvů: (40) 0,053 - 1,291 mm/obr.
Výkon čerpadla chladicí kapaliny S1/S6: 40/48 W
