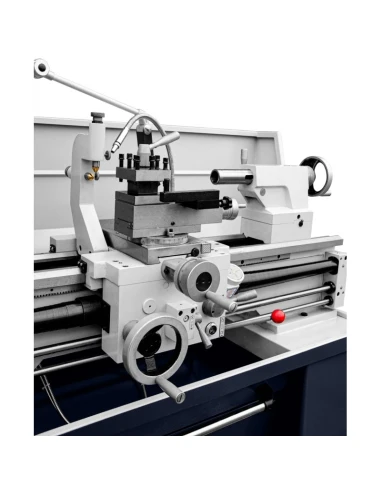

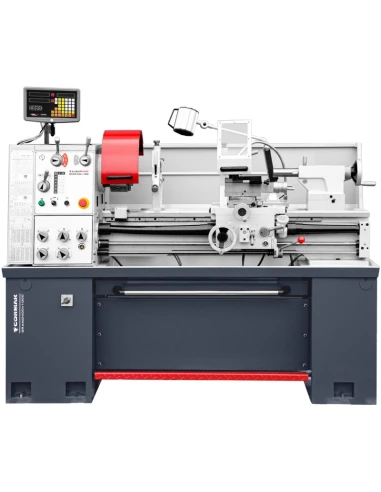

Popis stroje
- Zesílený žebrovaný povrch lože soustruhu zajišťuje maximální snížení vibrací. Kromě toho je lůžko přesně broušené, kalené.
- Digitální snímání pracuje ve 2 (dvou) osách podélného a příčného pohybu suportu. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitálním displeji.
- Soustruh je vybaven vysoce kvalitním a zesíleným systémem ložisek vřetena.
- Optimální pracovní výsledky zajišťuje velký průchod vřetena 55 mm, tříčelisťové soustružnické sklíčidlo 200 mm a výkonný dvojrozsahový motor 2,0/2,4 kW.
- Kalená a broušená ozubená kola v převodovce vřetena.
- Responzivní šířka lože 210 mm zajišťuje stabilní a přesné pracovní podmínky.

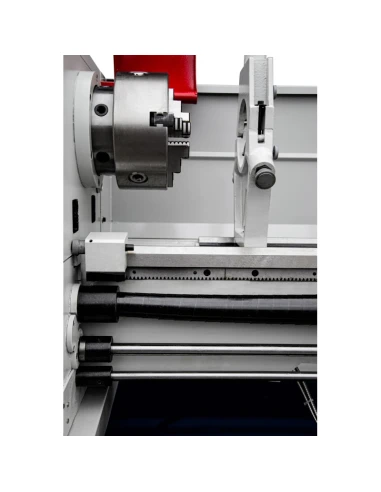

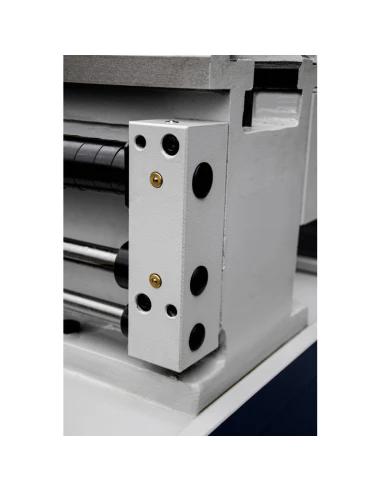

- Vybaveno tažným šnekem a tažnou hřídelí pro soustružení závitů a automatickým podélným a příčným posuvem.

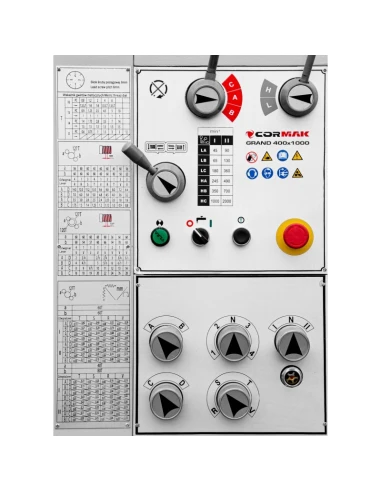

- Snadné nastavení otáček vřetena a automatického posuvu z ergonomického ovládacího panelu na převody. Aretace volby posuvu pomocí tažného šroubu nebo pomocí hřídele.
- Nastavitelná spojka proti přetížení na tažném hřídeli.
- Možnost obrábění velkého rozsahu závitů bez nutnosti výměny řadicích koleček na kytaře. Široký rozsah soustružených závitů: metrické (26) 0,8 - 14 mm, palcové (32) 2-28 T.P.I. Soustružení pravých a levých závitů.
- Časovač otáčení závitů určený pro přesné počítání závitů. Funkce je určena k úspoře času, takže v několika průchodech lze ručně a rychle povolit matici táhla a vrátit závit do původní polohy.
- Centrální systém přepínání posuvu, tažného šroubu a závitové tažné hřídele
- Soustružnické lože je mimořádně odolné proti kroucení a nepodléhá vibracím, čímž splňuje základní požadavek na přesné soustružení.
Přenos
Převodovka je vybavena převodem pro změnu otáček vřetena.
Rozsah I (snížený): 45, 65, 90, 180, 245, 350, 1 000 ot/min se používá pro obrábění tvrdých ocelí a soustružení s velkým přetočením.
Rozsah I (redukovaný) slouží ke změně otáček vřetena.
Rozsah II (zvýšený): 90, 130, 360, 490, 700, 2 000 ot/min se používá pro jemné soustružení.
Rozsah II (zvýšený) se používá pro jemné soustružení.
U tohoto modelu jsou minimální otáčky 45 ot/min, což umožňuje soustružení závitů vyšší kvality na rozdíl od jiných podobných modelů.
Široký rozsah soustružených závitů:
- metrický 0,8-14 (36)
- palcový 2-28 (32)
- Soustružení pravotočivých a levotočivých závitů:

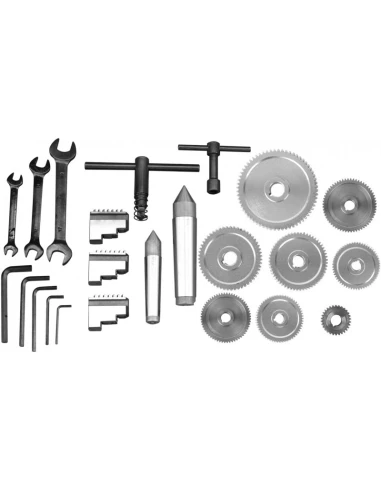

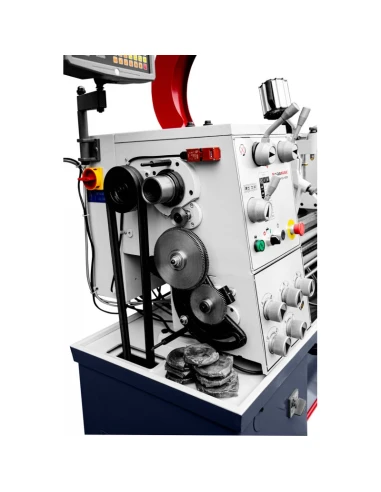

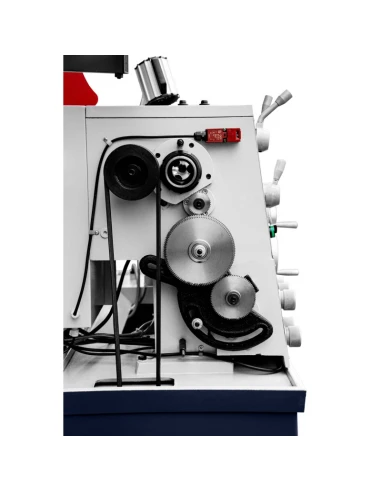

Výměnné převody
Pomocí ozubených kol lze nastavit určitý rozsah pohybu suportu v závislosti na otáčkách vřetena - to je nezbytné pro soustružení určitého stoupání závitu. Součástí dodávky je osm ocelových ozubených kol různých průměrů. Ta slouží k nastavení rychlosti pohybu suportu při aktivaci automatického podélného posuvu.
IMAK

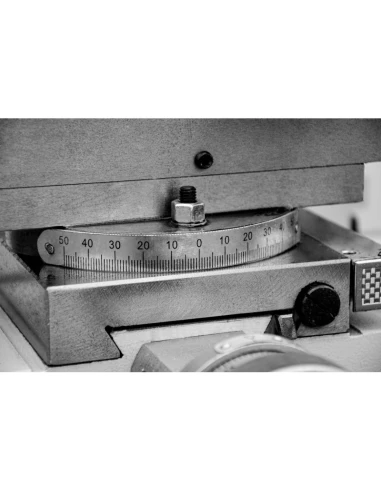

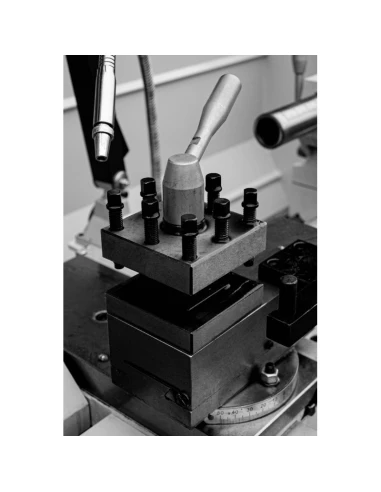

Čtyřpolohový svěrák umožňuje upnutí soustružnických nástrojů o rozměrech 20x20 mm. Svěrák je konstrukčně schopen otáčení o ± 50 mm. To umožňuje přesnější práci a polohování nástroje pod úhlem, což se využívá mimo jiné při soustružení krátkých kuželů.

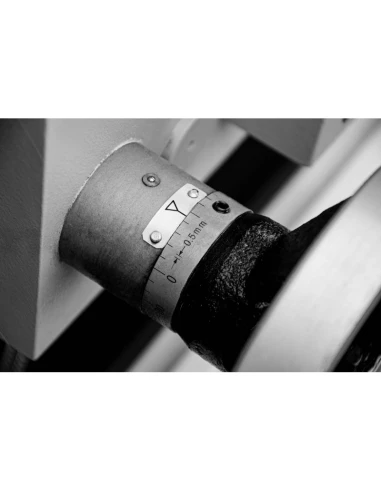

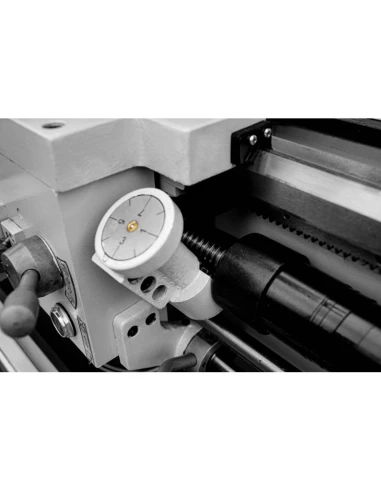

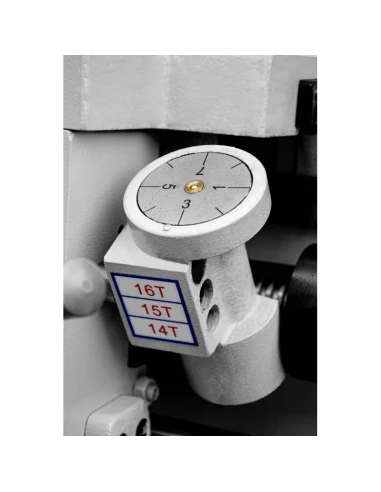

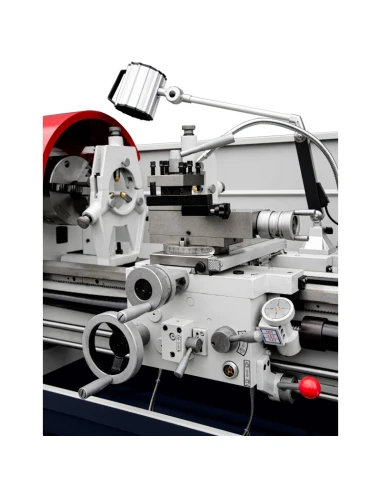

Časovač otáčení nití
Navrženo pro přesné počítání cívek. Funkce je určena k úspoře času, takže v několika průchodech můžete vyšroubovat matici tažného šroubu a ručně a rychle vrátit závitnici do původní polohy. Kruhová stupnice umožňuje vrátit suport do stejného nastavení otáčení. Poloha ukazatele vzhledem k tažnému šroubu je určena roztečí - počtem zubů ozubeného kola (14T, 15T, 16T) a počtem stupnic (1-8) na ukazateli otáčení.

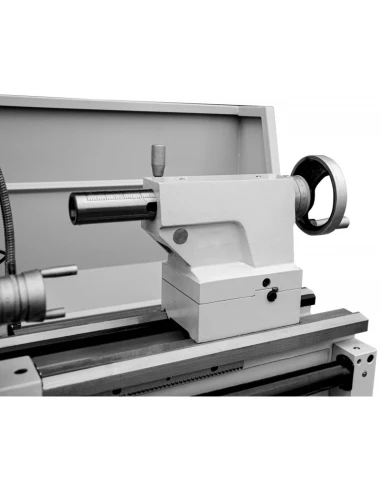

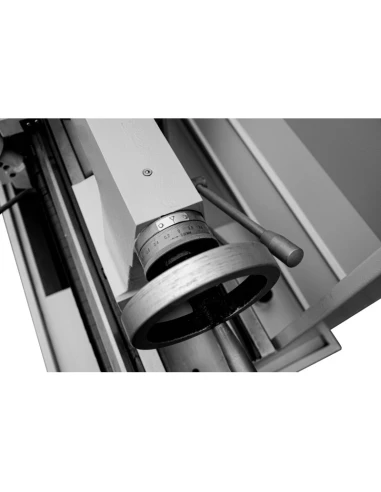

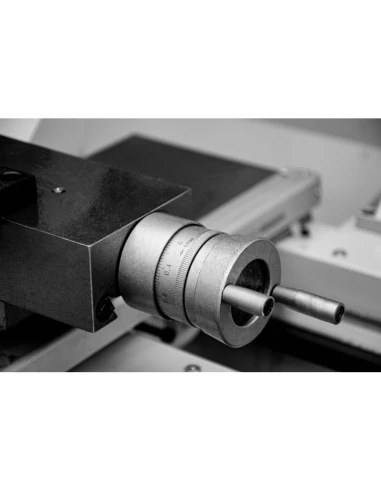

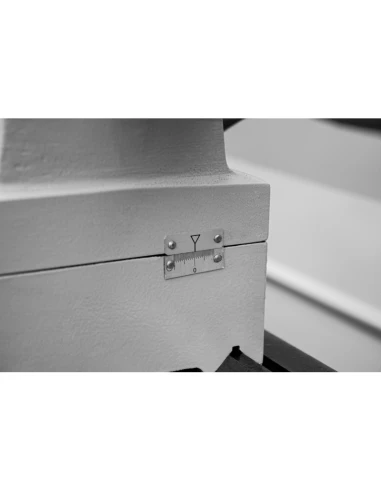

Soustružnický koník
Navržen tak, aby držel a podpíral dlouhé obrobky. Maximální vysunutí pinoly je 115 mm, nioniusová stupnice 0, 02 mm. Pro soustružení dlouhých kuželů je k dispozici boční posun +-100 mm. Koník je pevně spojen s rámem, což umožňuje soustružení dlouhých obrobků bez ztráty přesnosti po celé jeho délce.

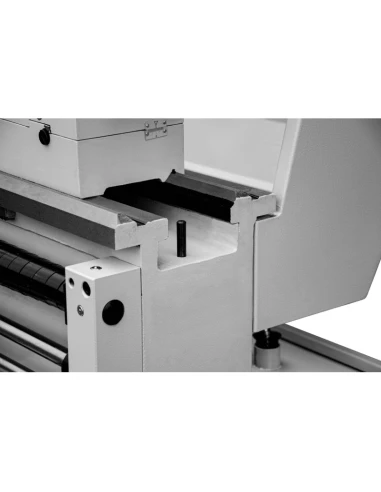

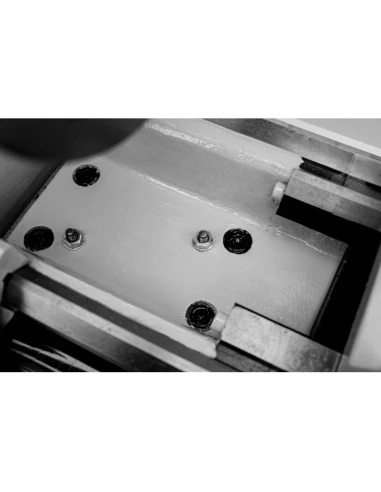

Lůžko
Lůžko má vyměnitelný můstek pro soustružení větších obrobků, jako jsou: kotouče. Tento model soustruhu umožňuje obrábění s maximálním průměrem 550 mm s odstraněným můstkem.

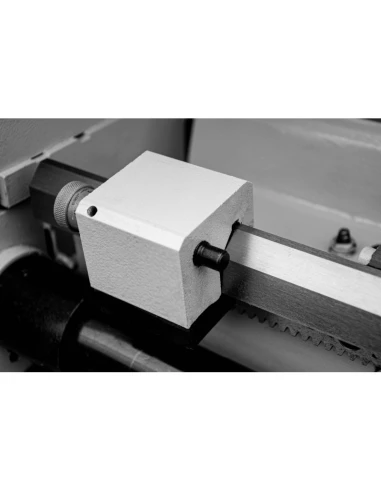

Omezovač/nárazník skluzu
Určeno k zastavení skluzu na určité souřadnici během podélného pohybu. Eliminuje kolizi suportu se sklíčidlem soustruhu během obrábění a upravuje délku řezaného závitu.

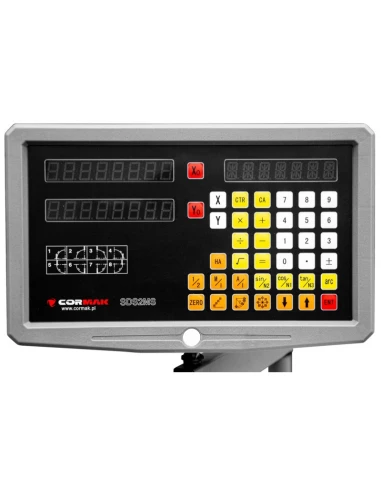

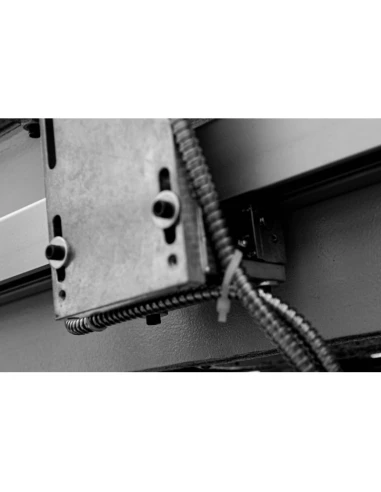

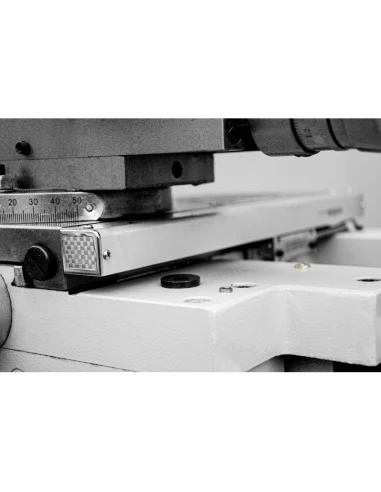

Digitální odečet
Digitální odečet pracuje ve dvou osách: podélný a příčný pohyb sklíčka. Zpracovaný elektronický signál z optických linek vizualizuje získané hodnoty z pohybů podél osy na digitální obrazovce. Model SDS2-MS je vybaven 16bitovou technologií SCM. Každá osa podporuje 40 nelineárních kompenzačních bodů a eliminuje chyby pohybu způsobené vůlí ozubeného kola s pracovním hřídelem.Dodatečně je součástí dodávky sada nožů 20 x 20 mm po 7 kusech a rotační stěrka MK4
Vybavení:
- Sada soustružnických nožů 20x20 7 kusů (se sklopnou deskou)
- Přesné otočné centrum MK4
- Digitální dvouosý odečet (optické pravítko)

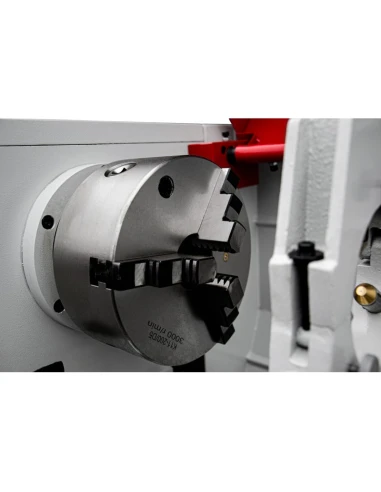

- Soustružnické sklíčidlo 3-čelisťové 200 mm + levá a pravá čelist (kom.)

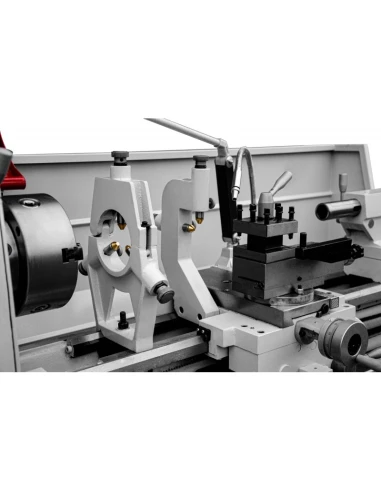

- Stálá podpěra
- Pohyblivá podpěra
- Pevný tesák MK4 - 2 ks
- Redukční pouzdro vřetena MK6/MK4
- Řadicí kolečka - 1 ks
- Chladicí systém
- Pracovní světla
- Mazadlo
- Klíč pro sklíčidlo a svěrák
- Sada pracovního nářadí
- Bezpečnostní kryty podle normy DIN EN ISO 9001:2000.
- Bezpečnostní kryty v souladu s normami CE
- Návod k obsluze v polštině
- Prohlášení o shodě
- Prohlášení o shodě CE
Volitelné příslušenství
- Čtyřčelisťové soustružnické sklíčidlo 200 mm + hnací kotouč 200 mm
- Vrtací stopka MK4/B16
- Sklíčidlo vrtáku B16 3-16 mm
- Sada kobaltových vrtáků HSS-CO5 / 1-13 mm
- Emulgační olej, chladicí kapalina pro obrábění ES-12 1l
