Konstrukce
- Svařovaná ocelová tuhá konstrukce,
- Ramena brány jsou vyrobena z tvrzeného silného plechu s práškovou povrchovou úpravou, který má zvýšenou tuhost, což se projevuje na kvalitě obrobku.

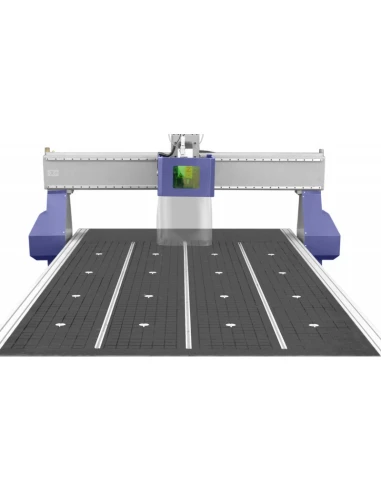

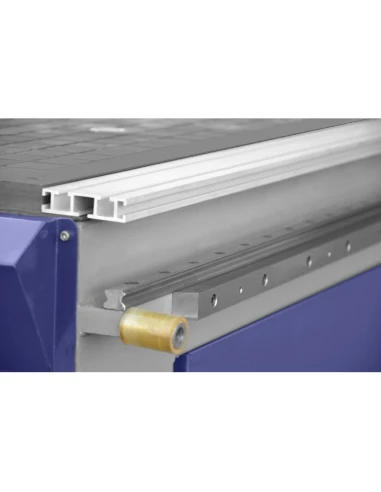

Pracovní stůl
- Pracovní stůl je vyroben pomocí hybridní technologie,
- Má T-drážky pro ruční upínání materiálu o rozměrech 1500 x 2500 mm,
- Sekční stůl se čtyřmi nezávislými vakuovými sekcemi,
Pohon
- Přídavné zařízení pro výrobu a údržbu, tzv.
- Motory SERVO používané k pohonu výkonných obráběcích strojů zajišťují dostatečné zrychlení a rychlost v každém směru.
- Motory SERVO používané k pohonu výkonných obráběcích strojů zajišťují dostatečné zrychlení a rychlost v každém směru.
- Osi X a Y jsou poháněny vysoce kvalitními ozubenými lištami, které si uživatelé pochvalují a které zajišťují dlouhou životnost a přesnost.
- Osi X a Y jsou poháněny vysoce kvalitními ozubenými lištami, které zajišťují dlouhou životnost a přesnost.
- Osa Z je poháněna vysoce kvalitním kuličkovým šroubem.
- Všechny osy se pohybují na kolejnicových vedeních.
- Stroj je vybaven snímačem výšky nástroje
- Lineární uložení: lichoběžníkové kolejnice, vozíky Hiwin
Vřeteno
- Stroj podporuje software UCANCAM V11 CAD/CAM CNC v polské verzi ! (Možnost importu souborů z programů Corel, Autocad atd. Import/export souborů, textový editor a vstup a mnoho dalších funkcí)
- Volitelně je k dispozici: software ARTCAM PRO.
- Konstrukce vřetena využívá vysoce kvalitní strojní ložiska, která se vyznačují velmi tichým chodem a zaručují zvýšenou životnost.

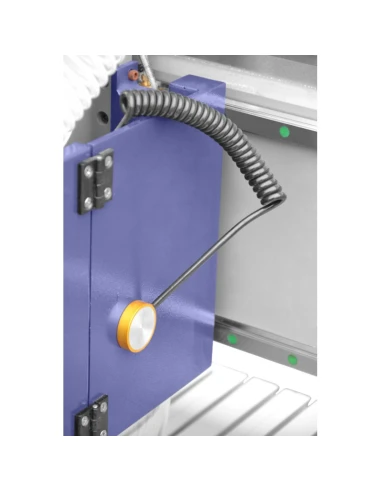

- Snímač měření výšky nástroje - součástí dodávky.
- Rozsah otáček vřetena je od 4500 do 18000 ot/min.
- Rozsah otáček vřetena je od 4500 do 18000 ot/min.
- Upínání nástrojů pomocí kleštin 3 ks. ER32, průměry 1/8", 1/2" a 5-6 mm
Software
- Moderní software UCanCAM V12 v polské jazykové verzi dodávaný se strojem (možnost importu souborů z Corelu, Autocadu apod.). Import/export souborů, textový editor a vstup a mnoho dalších funkcí)
- Software umožňuje rychlý a snadný návrh prvků, které program následně převede do tzv. kódu G. Je také možné importovat hotové soubory z jiných programů.

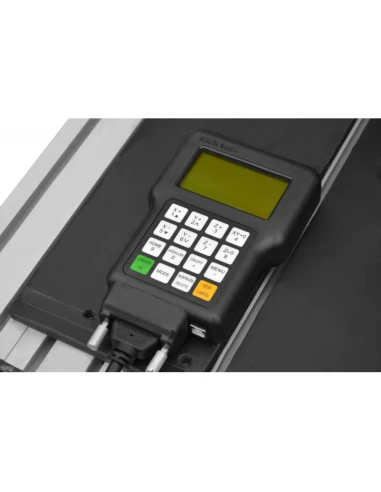

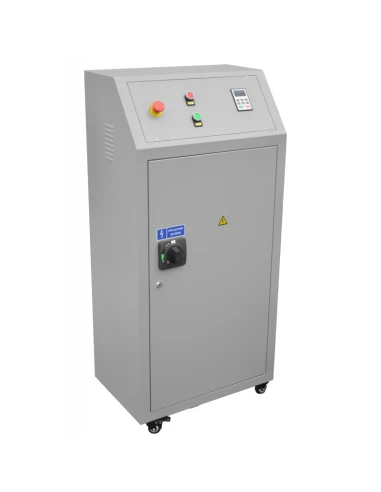

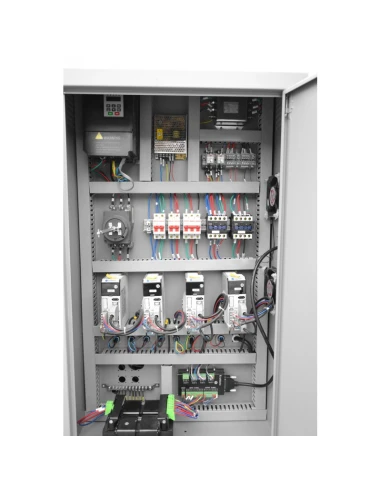

Řízení DSP
- Digitální zpracování signálu Digitální zpracování signálu
- Řídicí jednotka DSP stroje má vlastní procesor a paměť pro zajištění bezproblémového provozu a jednoduché údržby stroje.
- Řídicí jednotka DSP stroje má vlastní procesor a paměť pro zajištění bezproblémového provozu a jednoduché údržby stroje.
- Řadič zajišťuje bezproblémový provoz stroje a přesnost při obrábění.
- Při výpadku napájení není nutné inicializovat program od začátku.
- Paměť zabudovaná v řídicí jednotce umožňuje, aby stroj pracoval bez nutnosti pokaždé načítat program.
Nabízíme obráběcí stroje s originálním CE EU DTR - certifikované nejlepšími v EU.
Volbou značky CORMAK volíte přesné obrábění a dlouhou životnost, klid a bezpečnost pro sebe nebo své zaměstnance.
Nevyhledáváme externí firmy , máme vlastní servis ( záruční/záruční servis/školení/předvádění strojů ) v našich prostorách CORMAK
POZNÁMKA!
Stroj je vybaven paměťovou funkcí pro poslední cestu G-kódu. V případě výpadku nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času nebo materiálu.
Volitelné vybavení

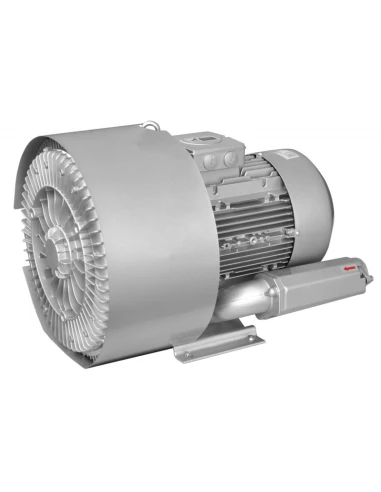

Vakuové čerpadlo: Becker KVT 3.140 129 m3/h

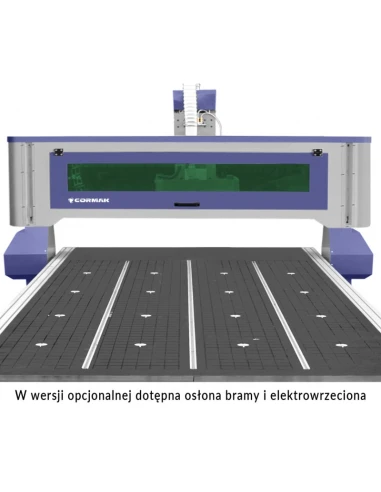

Bezpečnostní zábrany nejvyšší třídy:
- Připojení k zařízení je možné pouze v případě, že se jedná o zařízení, které je v rozporu se zákonem.
- K dispozici jsou volitelné lehké bezpečnostní zábrany nejvyšší kvality
- Senzorem určená bezpečnostní zóna zabraňuje vstupu do pracovního prostoru stroje
- Sada zábran zajišťuje bezpečnost obsluhy
Vyšší portál v ose Z až 450 mm
Moderní software UCanCAM V12 v polské jazykové verzi dodávaný se strojem (možnost importu souborů z Corelu, Autocadu). Import/export souborů, editor a zadávání textu.
Sada nástrojů: frézy, vrtáky, sklíčidla
Vybavení
- Vzduchem chlazené vřeteno, verze Premium
- Hybridní servopohony
- Vyvýšený portál osy Z na 350 mm
- Vysokozdvižný portál, 350 mm
- Vakuový stůl - 4 nezávislé vakuové sekce + stůl s t-drážkami pro ruční upínání materiálu ( rukojeti jsou součástí dodávky )
- Vakuová pumpa pro vakuový provoz.
- Vakuová pumpa 5,5 kW je již zahrnuta v ceně
- Snímač pro měření nářadí je součástí dodávky
- Moderní software UCanCAM V12 v polské jazykové verzi
- Nástroje, sada pouzder, nivelační patky a další příslušenství
- Řízení DSP - digitální zpracování dat
- Stroj vybavený funkcí paměti poslední cesty G-kódu (V případě poruchy nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času a materiálu)
*Vyložení a umístění stroje na straně zákazníka.
** Napájecí zástrčka na straně zákazníka z důvodu různých zásuvek 16a / 32a
Instalace frézovacího plotru u našich zákazníků
https://www.cormak.pl/pl/content/category/5-uruchomienia-ploterow-frezujacych-cnc
Vřeteno | Měnič s výkonem 5,5 kW / 18 000 otáček za minutu, vzduchem chlazený |
Pracovní plocha | 1500x2500 mm |
Maximální výška vřetena | 350 mm |
Ovládání | DSP |
Rozlišení softwaru | 0,001 mm |
Programování | UCanCAM V12 v polské jazykové verzi |
Napájení | 400 V |
Hmotnost | 1380 kg |
Rozměry stroje | 2680 x 3600 x 2200 mm |
Výška stolu | 715 mm |
Vysavač | 7,5 kW |
Vysavač | 440 mbar |
Sklíčka | lineární |
Přenos pohonu | Převodovka (osa Z - kuličkový šroub) |
Pohony os | hybridní servopohony |
