Profesionální tříválcový stroj RM-1550/130 s asymetrickým válcovým systémem se používá k výrobě válcových a kuželových forem různých průměrů. Tento model je určen k ohýbání plechů o tloušťce do 3 mm a šířce do 1550 mm Průměr horního válce je 130 mm. Mechanické válcovací stroje řady RM jsou ideální pro dílny i pro řemeslnou a středně rozsáhlou výrobu.

241 999 Kč
S DPH



Popis stroje

  • Řada RM je určena pro standardní ohýbání plechů k výrobě válcových forem. bez předohýbání (standardně). Za tímto účelem se plech upíná mezi centrální hnací hřídele. Horní hřídel je stacionární, spodní hřídel se pohybuje vertikálně, aby se přizpůsobila požadované tloušťce plechu. Nastavení na požadovaný poloměr ohybu se provádí pohybem bočního hřídele.
  • Ohýbání plechu je důležitou pracovní funkcí pro zajištění kvality konečného obrobku a zahrnuje ohýbání konců plechu (předohýbání), aby vznikl rovnoměrný uzavřený plášť. Pro ohýbání oběma směry je třeba plech rozložit a dvakrát přitlačit boční válec).
  • Asymetrická konstrukce systému válců umožňuje předohýbání plechu pohybem bočního válce. Volitelně lze na boční válec namontovat elektrický pohon, který umožní předohýbání.
  • Standardně lze na válcích řady RM dosáhnout minimálního průměru rovnajícího se třem průměrům horního válce, a to při ohýbání kovu s mezí kluzu za studena 260 N/mm 2 a pevností v ohybu 24 kg/mm 2
  • Horní hřídel je sklopná pro snadné vyjmutí hotových výrobků. Skládací hřídel je vybavena pojistkou, která zabraňuje jejímu samovolnému otevření během provozu.

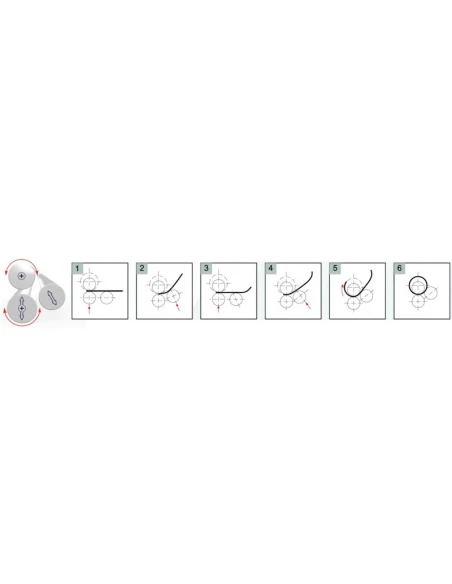

Procesní schéma:

Válcovací stroj na plechy Cormak - pracovní diagram mechanismu

Hlavní výhody:

  • Silný svařovaný ocelový rám.
  • Silný svařovaný ocelový rám.
  • Válce vyrobené z oceli s vysokou pevností v tahu odpovídající certifikaci kvality SAE 1050 a kalené a broušené.
  • Otáčející se horní a dolní válečky poháněné elektromotorem přes reduktor a řetěz. To zajišťuje stabilní ohyb při zatížení a zvyšuje produktivitu.
  • Horní válec odnímatelný do strany pomocí podpůrného systému.
  • Spodní a boční válce s výškovým nastavením (standardně ruční).
  • Válce vybavené drážkami pro ohýbání tyčí.
  • Model RM poskytuje možnost kuželového ohýbání.
  • Volitelný motorizovaný spodní a boční zdvih válečků - zajišťuje předohýbání s nejlepší kvalitou a opakovatelností.
  • Volitelná digitální indikace polohy motorizovaných spodních a bočních válců.
  • Stroj vyrobený v souladu s bezpečnostní směrnicí ES (označení CE) / prohlášení o shodě.

Poznámka: Standardní hodnoty vybavení jsou založeny na kovech s mezí kluzu za studena 260 N/mm 2

Volitelné vybavení:

  • Motorizovaná boční hřídel (elektromotor)
  • Digitální ukazatel polohy bočního hřídele
HMOTNOST
1420 kg
VÝKON MOTORU
2,2 kW
VÝŠKA
1000 mm
ŠÍŘKA
2700 mm
DÉLKA VÁLCE
1550 mm
PRŮTOKOVÝ VENTIL
130 mm
TLOUŠŤKA MATERIÁLU
4,0 mm
RYCHLOST OHÝBÁNÍ
3,5 m/min
HLOUBKA
750 mm
Cormak
CK.931
100 ks
