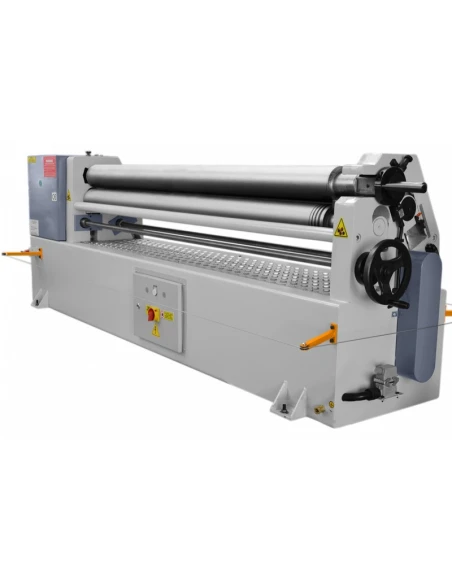

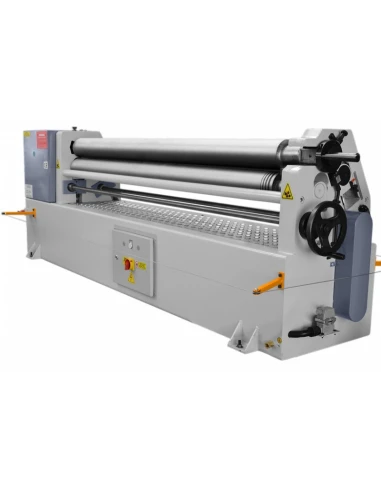

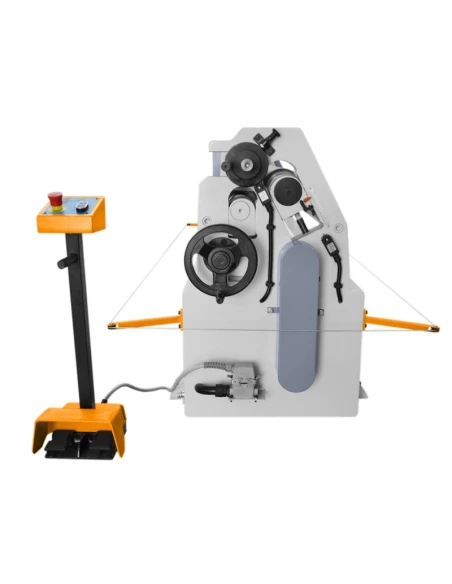

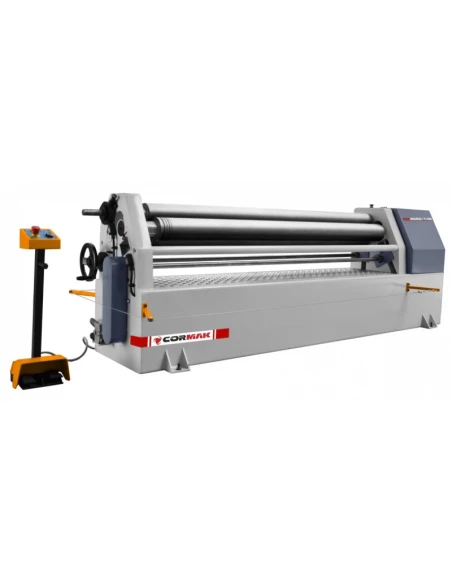

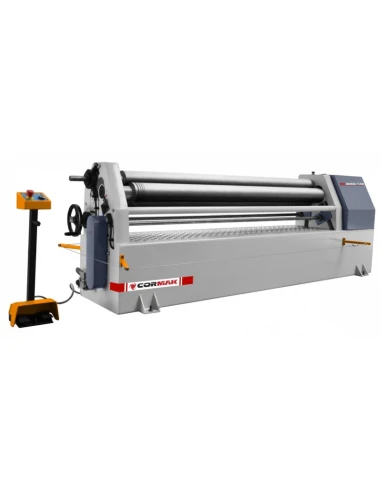

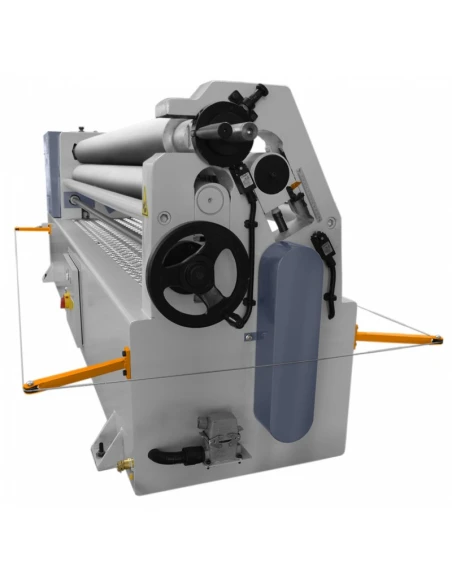

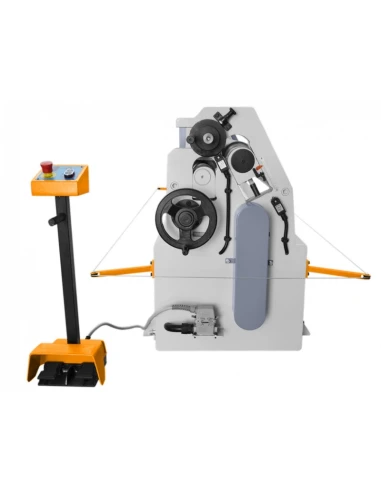

Popis stroje:

• Řada RM je určena pro standardní ohýbání plechů k výrobě válcových forem. bez předohýbání (standardně). Za tímto účelem se plech upíná mezi centrální hnací hřídele. Horní hřídel je stacionární, spodní hřídel se pohybuje vertikálně, aby se přizpůsobila požadované tloušťce plechu. Nastavení na požadovaný poloměr ohybu se provádí pohybem bočního hřídele.
• Ohýbání plechu je důležitou pracovní funkcí pro zajištění kvality konečného obrobku a zahrnuje ohýbání konců plechu (předohýbání), aby vznikl rovnoměrný uzavřený plášť. Pro ohýbání oběma směry je třeba plech rozložit a dvakrát přitlačit boční válec).
• Asymetrická konstrukce systému válců umožňuje předohýbání plechu pohybem bočního válce. Volitelně lze na boční válec namontovat elektrický pohon, který umožní předohýbání.
• Standardně lze na válcích řady RM dosáhnout minimálního průměru rovnajícího se třem průměrům horního válce, a to při ohýbání kovu s mezí kluzu za studena 260 N/mm ² a pevností v ohybu 24 kg/mm ²
• Horní hřídel je sklopná pro snadné vyjmutí hotových výrobků. Skládací hřídel je vybavena pojistkou, která zabraňuje jejímu samovolnému otevření během provozu.

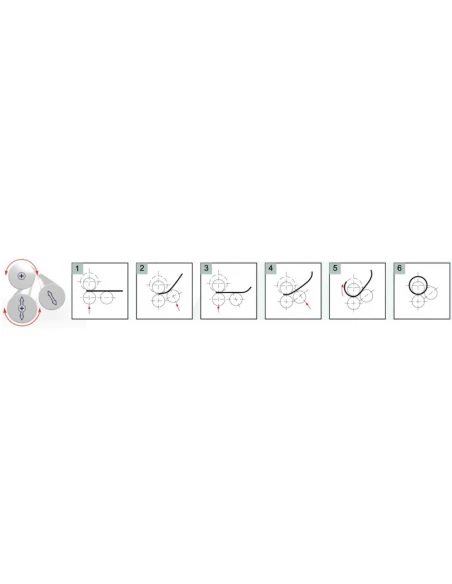

Procesní schéma

Hlavní výhody:

• Silný svařovaný, ocelový rám.
• Válce vyrobené z oceli s vysokou pevností v tahu odpovídající certifikaci kvality SAE 1050 a kalené a broušené.
• Otáčející se horní a dolní válečky poháněné elektromotorem přes reduktor a řetěz. To zajišťuje stabilní ohyb při zatížení a zvyšuje produktivitu.
• Horní válec odnímatelný do strany pomocí podpůrného systému.
• Spodní a boční válce s výškovým nastavením (standardně ruční).
• Válce vybavené drážkami pro ohýbání tyčí.
• Model RM poskytuje možnost kuželového ohýbání.
• Volitelný motorizovaný spodní a boční zdvih válců - zajišťuje předohýbání s nejlepší kvalitou a opakovatelností.
• Volitelná digitální indikace polohy motorizovaných spodních a bočních válců.
• Stroj vyrobený v souladu se směrnicí ES o bezpečnosti (označení CE) / prohlášení o shodě.

Poznámka: Standardní hodnoty vybavení jsou založeny na kovech s mezí kluzu za studena 260 N/mm ²

Volitelné vybavení:

• Motorizovaný boční hřídel (elektromotor).
• Řídicí jednotka bočního hřídele.
• Digitální ukazatel polohy bočního hřídele.
