Popis stroje

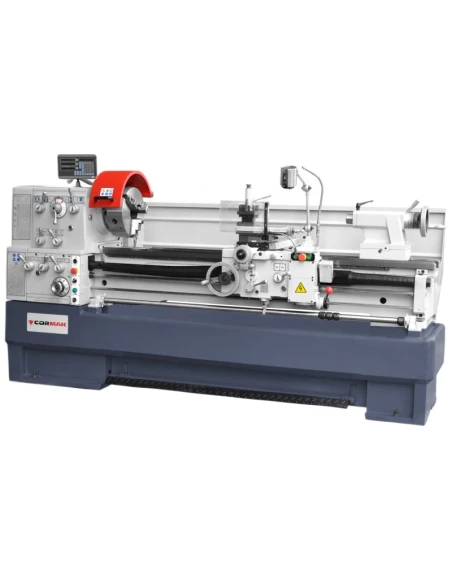

- Univerzální soustruh CORMAK 460 x 2000 lze použít pro širokou škálu úloh, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické, palcové modulové a DP závity, vrtání a protahování.
- Robustní konstrukce litinového lože zajišťuje maximální snížení vibrací. Lože je navíc kalené a přesně broušené. Odpovídající šířka lože 300 mm zajišťuje stabilní a přesné pracovní podmínky.
- Digitální čtecí zařízení pracuje ve (3) třech osách pohybu: podélné, příčné, horní sáně. Zpracovaný elektronický signál z optických linek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
- Soustruh je vybaven kvalitním zesíleným systémem ložisek vřetena.
- Optimální pracovní výsledky zajišťuje velký průchod vřetena 80 mm, tříčelisťové soustružnické sklíčidlo 250 mm, rozteč kloubů 2000 mm a výkonný motor 5,5 kW.

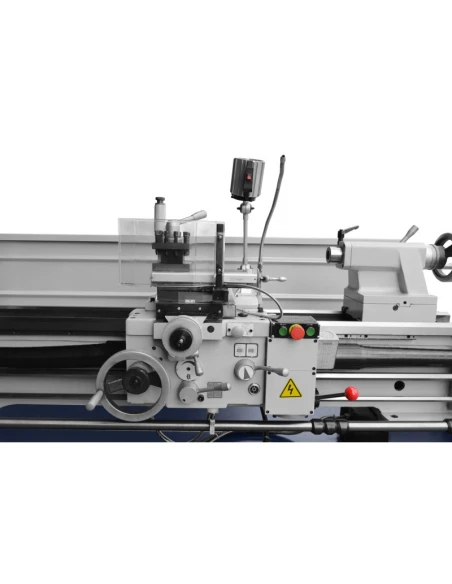

- Systém rychlého podélného a příčného posuvu výrazně zkracuje dobu obrábění a zvyšuje produktivitu.
- Kalená a broušená ozubená kola v převodovce vřetena - zajišťují dlouhodobě stabilní práci.
- Vybaveno tažným šroubem a tažnou hřídelí pro soustružení závitů, automatickým podélným a příčným posuvem.

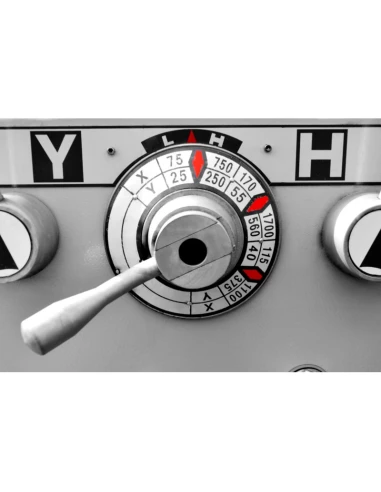

- Snadné nastavení otáček vřetena a automatického posuvu z ergonomického ovládacího panelu na převodovce.
- Časovač otáčení závitů určený pro přesné počítání závitů. Funkce je navržena tak, aby šetřila čas, takže při několika průchodech můžete ručně vyšroubovat matici tažného šroubu a rychle vrátit suport do původní polohy.
- Lůžko je vybaveno výměnným můstkem pro soustružení obrobků větších rozměrů, například: kotouče. Tento model soustruhu umožňuje obrábění s maximálním průměrem 690 mm s demontovaným můstkem.
Standardní vybavení:
- Sada soustružnických nožů 25x25 9 ks (se sklopnou deskou)
- Přesné otočné centrum MK4

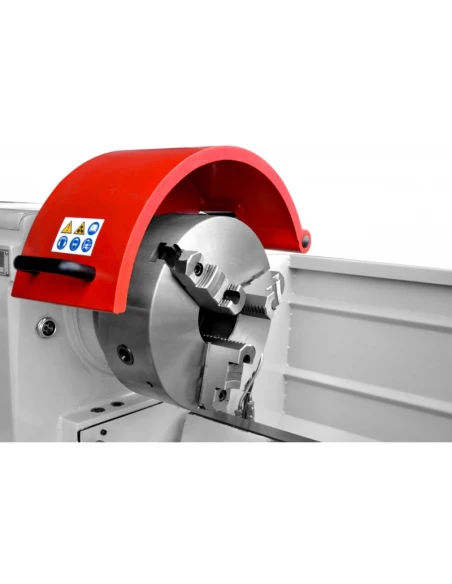

- Tříčelisťové soustružnické sklíčidlo 250 mm
- Digitální odečet 3osého soustruhu (optické pravítko)
- Stálá podpěra
- Pohyblivý nosič
- Pevný tesák MK4
- Redukční pouzdro vřetena MK7/MK4
- Redukční pouzdro vřetena MK4
- Řadicí kolečka
- Chladicí systém
- Pracovní světla
- Mazací zařízení
- Sklíčidlo a svěrák
- Sada pracovního nářadí
- Bezpečnostní kryty podle normy DIN EN ISO 9001:2000.
- Bezpečnostní kryty v souladu s normami CE
- Návod k obsluze v polštině
- Prohlášení o shodě
- Prohlášení o shodě CE
Volitelné vybavení:
Volitelné vybavení.- Soustružnické sklíčidlo 4 čelisti 250 mm + hnací kotouč 250 mm/D8
- Soustružnické sklíčidlo se 4 čelistmi
- Vrtací stopka MK4/B16
- Vrtací stopka B16 3-16 mm
- Vrtací stopka B16 3-16 mm
- Sada kobaltových vrtáků HSS-CO5 / 1-13mm
- Emulgační olej, chladicí kapalina pro obrábění ES-12 1l
Tříčelisťová stopka | 250 mm | ||
Maximální průměr soustružení nad ložem | 460 mm | ||
Průměr otáčení přes suport | 260 mm | ||
Průměr otáčení při volbě můstku | 690 mm | ||
Délka soustružení v pevném kloubu | 2000 mm | ||
Maximální délka instalovaného dílu (tok./st. rukojeť) | 1900 mm | ||
Šířka ložné plochy | 300 mm | ||
Průchod vřetenem | 80 mm | ||
Otáčky vřetena | 12 rozsahů 25 - 1700 ot/min | ||
Rozsah otáček vřetena | 25, 40, 55, 75, 115, 170, 250, 375, 560, 750, 1100, 1700 otáček za minutu | ||
Konec vřetena | D1-8 CAMLOCK | ||
Kužel vřetena | MK7 | ||
Rozměry soustružnického svěráku | 110 x 110 x 42 mm | ||
Maximální rozměry nástroje | 25 x 25 mm | ||
Rozsah zdvihu horních saní | 125 (0,02) mm | ||
Rozsah příčného zdvihu | 295 (0,05) mm | ||
Metrický závit | (41) 0,1 - 14 mm | ||
Inch závit | (60) 2-112 T.P.I | ||
Modulový závit | (34) 0,1-7 M.P . | ||
Vlákno D.P. | (50) 4-112 D.P. | ||
Počet a rozsah podélných posuvů | (42) 0,031-1,7 mm/ot. | ||
Počet a rozsah příčných posuvů | (42) 0,014-0,784 mm/ot | ||
Zrychlený posuv | Ano | ||

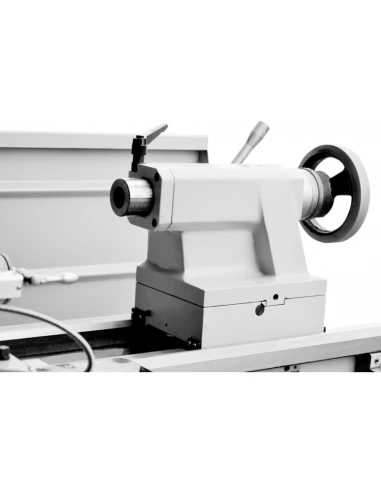

Prodloužení pouzdra koníku | 130 (0,02) mm | ||
Průměr pouzdra ložiska koníka | 60 mm | ||
Kužel pouzdra koníka | MK4 | ||
Výkon hlavního motoru S1/S6 | 5,5/6,6 kW/ 400V | ||
Výkon čerpadla chladicí kapaliny | Výkon čerpadla chladicí kapaliny. | 0,1 kW | |
Rozměry D/S/W | 3250 mm x 1080 mm x 1650 mm | ||
Hmotnost (netto) | 2305 kg |
