Obráběcí centrum MILL 1042 1000x420 SIEMENS SINUMERIK

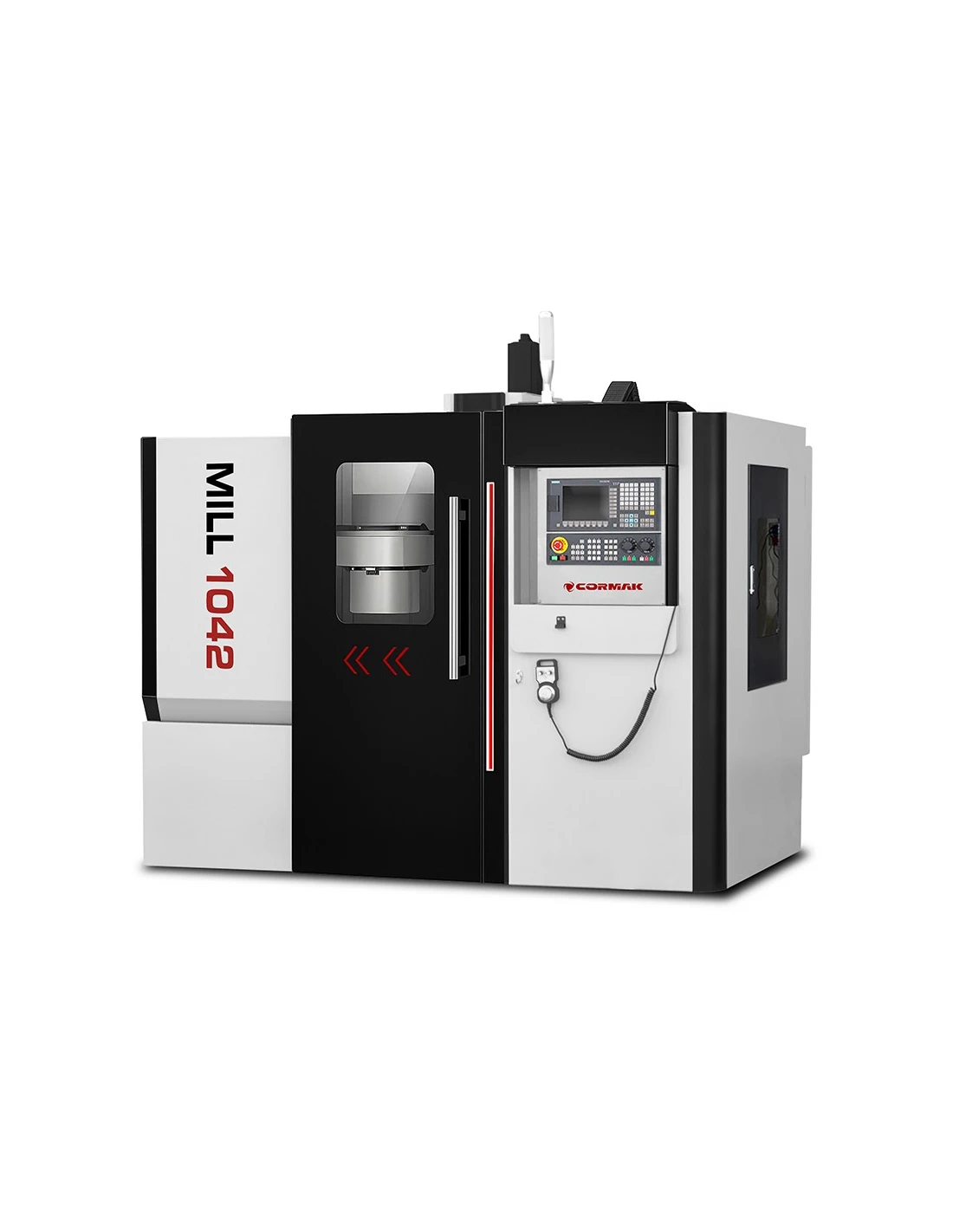

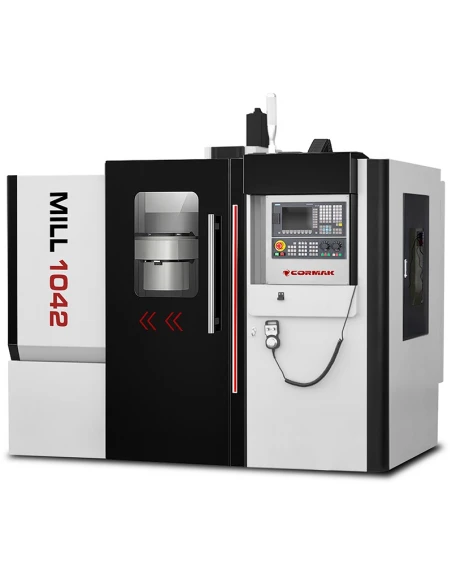

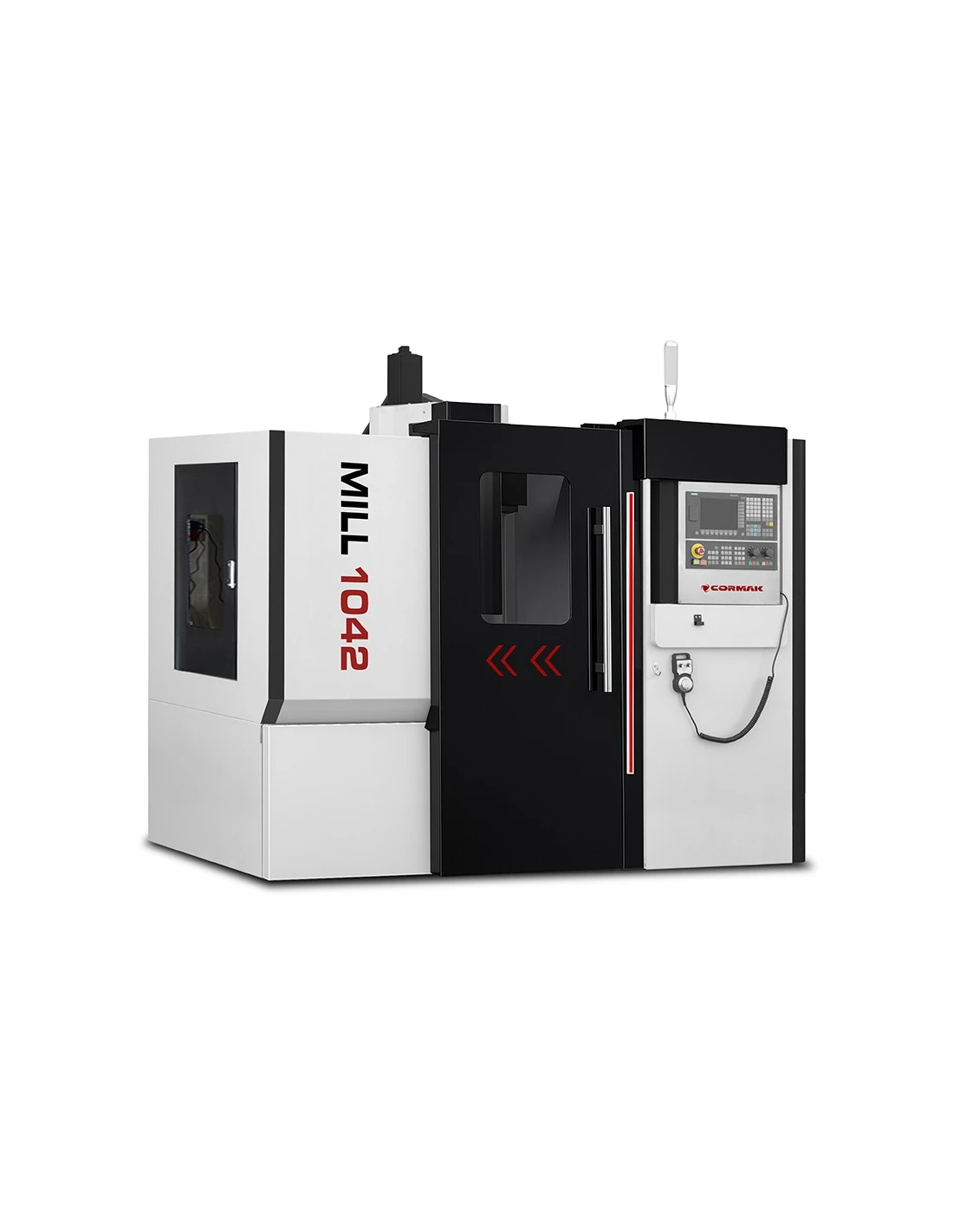

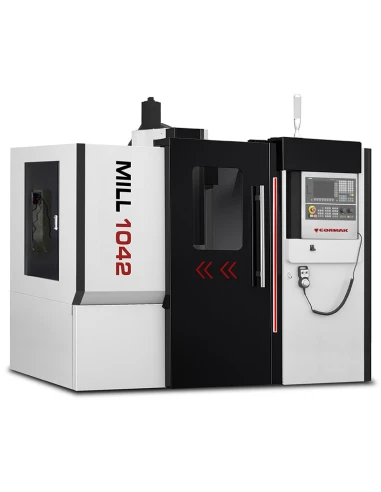

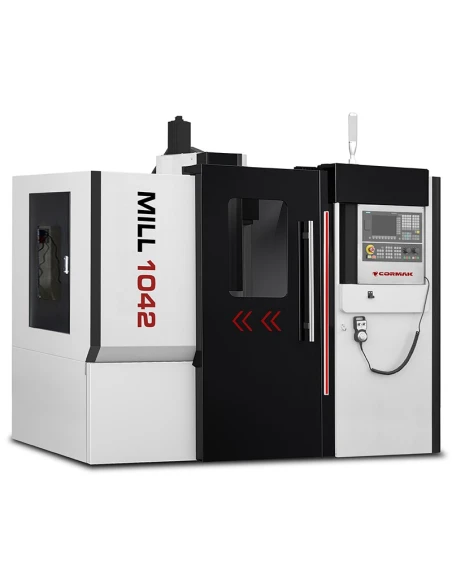

CNC obráběcí centrum MILL 1042 1000 x 420 – přesné obrábění kovů

strong">CNC obráběcí centrum MILL 1042 1000 x 420je vertikální obráběcí stroj určený k přesnému frézování, vrtání a víceoperačnímu obrábění kovových dílů. Rozsah pojezdustrong">1000 x 420 x 500 mm, vřeteno BT40, servopohon 7,5 kW a automatický zásobník nástrojů poskytují konfiguraci vhodnou pro kusovou, malosériovou i sériovou výrobu.

Hlavní přednosti CNC obráběcího centra MILL 1042

Vertikální obráběcí centrum MILL 1042 spojuje velký pracovní prostor, vysokou přesnost polohování a řešení pro automatizaci procesu. Lineární vedení, kuličkové šrouby a rychloposuvy os umožňují kontrolované vedení nástroje a efektivní provádění jednotlivých fází obrábění.

• Přesnost polohování 0,006 mm– umožňuje provádět přesné obráběcí procesy.
• Rozsah X/Y/Z 1000/420/500 mm– poskytuje prostor pro obrábění různých dílů.

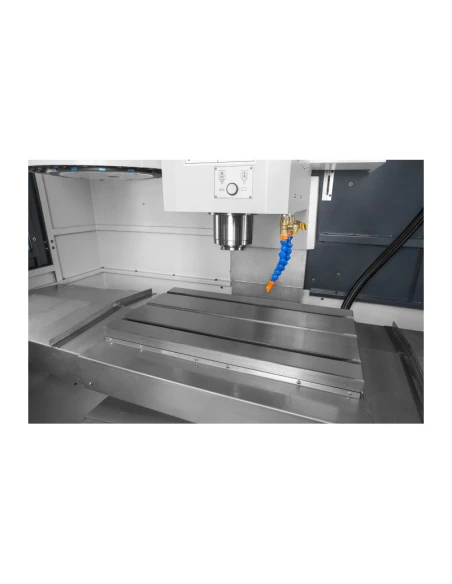

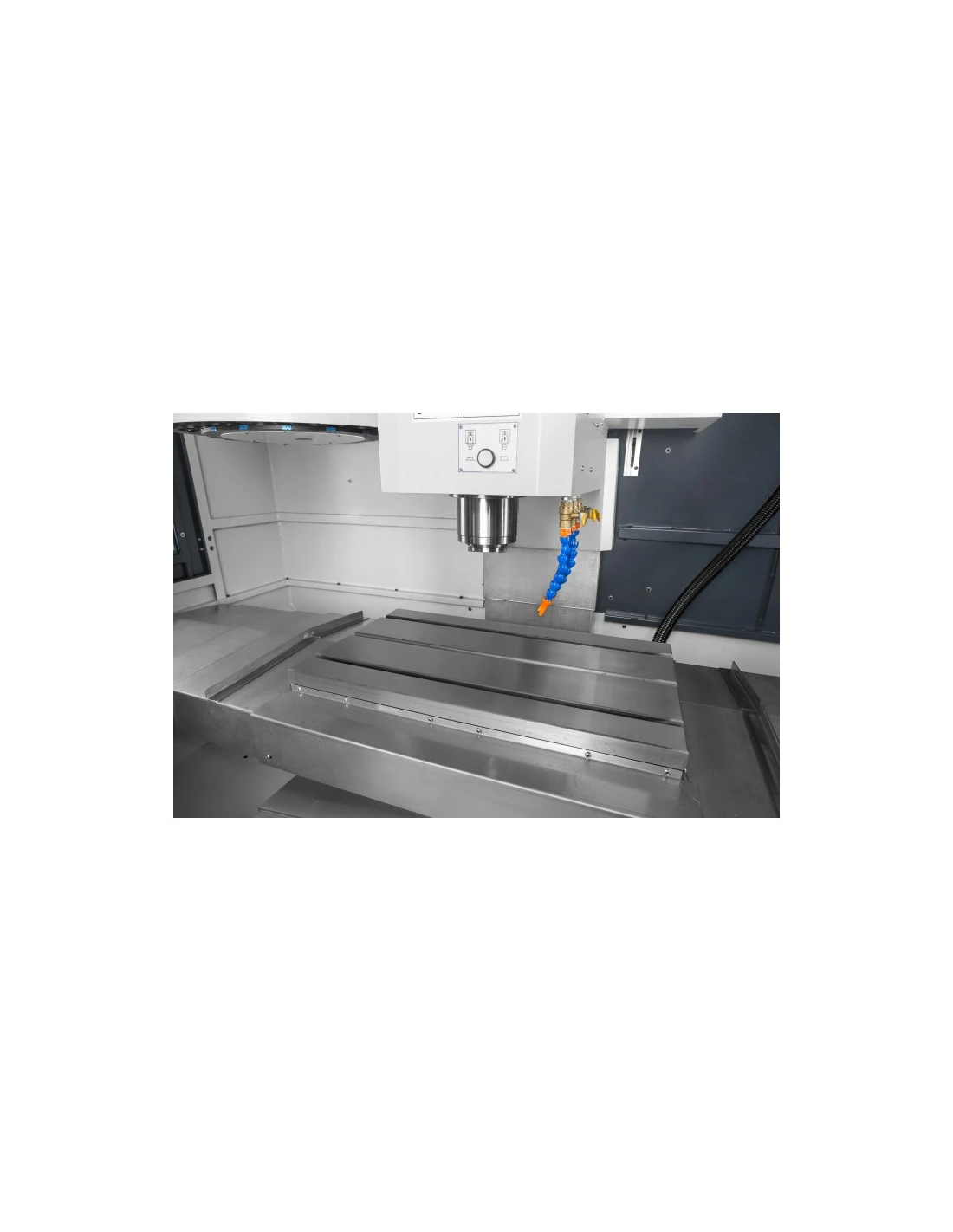

• Stůl 1000 x 400 mm– maximální nosnost 300 kg.
• Vřeteno BT40– standardně pracuje až do 8000 ot./min.
• Hlavní motor 7,5 kW– servopohon pro profesionální obráběcí procesy.
• Rychloposuv 24/24/20 m/min– zkracuje dobu pomocných pohybů os.
• Automatický zásobník nástrojů– umožňuje provádět více operací v jednom technologickém cyklu.

Tuhá konstrukce, lineární vedení a přesné kuličkové šrouby

Stroj MILL 1042 byl navržen s ohledem na stabilní provoz při obrábění. Masivní konstrukce o hmotnosti 4000 kg pomáhá omezovat vliv vibrací, zatímco lineární vedení a kuličkové šrouby ve třech osách zajišťují plynulý a kontrolovaný pohyb pracovních sestav.

Plně uzavřený kryt odděluje obsluhu od pracovního prostoru a automatický mazací systém společně s chladicím systémem podporují provoz stroje během delších výrobních cyklů.

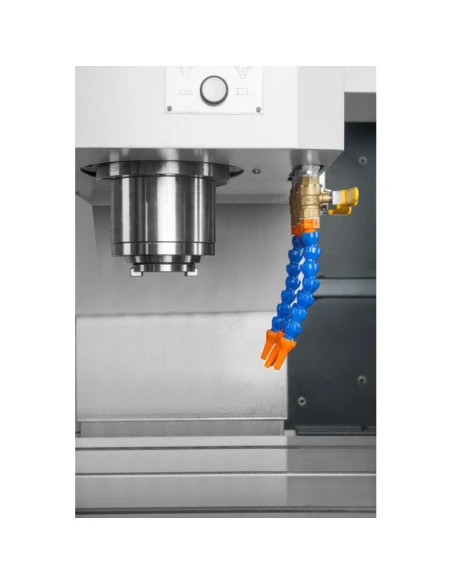

Vřeteno BT40, servopohon 7,5 kW a rychloposuvy os

strong">CNC obráběcí centrum na kov MILL 1042používá vřeteno BT40, které standardně pracuje až do 8000 ot./min. Hlavní servopohon o výkonu 7,5 kW umožňuje provádět různé frézovací a vrtací operace.

Rychloposuv dosahuje 24 m/min v osách X a Y a 20 m/min v ose Z, zatímco pracovní posuv lze regulovat v rozsahu 1–5000 mm/min. To umožňuje zkrátit dobu pomocných přejezdů a přizpůsobit pracovní pohyb technologii obrábění.

Automatická výměna nástrojů a víceoperační CNC obrábění

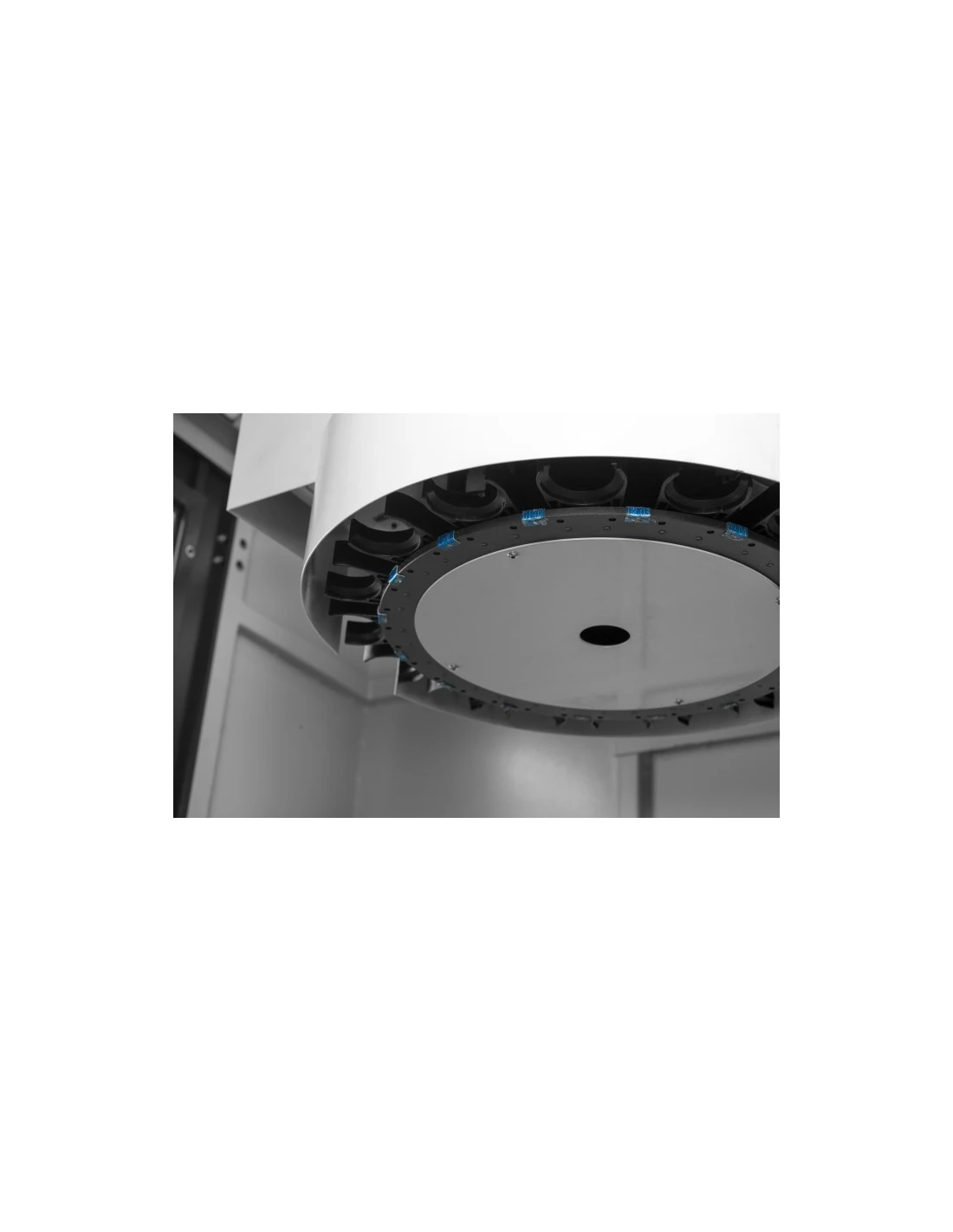

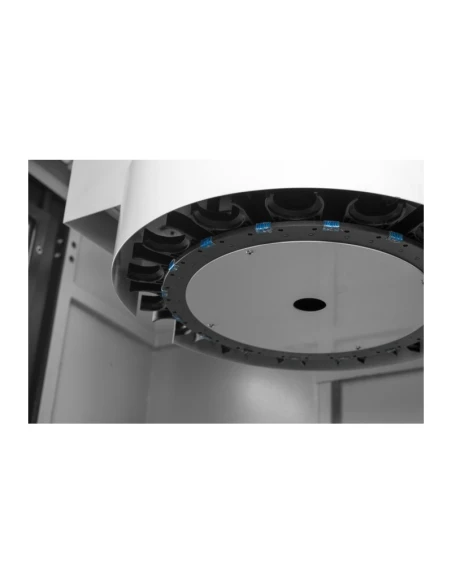

Standardní 16polohový zásobník nástrojů umožňuje automatickou výměnu nástrojů během programu. Frézování, vrtání a další operace tak mohou probíhat postupně bez nutnosti ruční výměny nástroje po každé fázi.

Volitelný horizontální zásobník s 24 pozicemi umožňuje dále zvýšit počet nástrojů dostupných v jednom cyklu a přizpůsobit CNC obráběcí centrum rozsáhlejším technologickým procesům.

Přesnost a produktivita obráběcího centra MILL 1042

Přesnost polohování 0,006 mm, rychlé pohyby os a automatická výměna nástrojů vytvářejí konfiguraci vhodnou pro procesy vyžadující přesnost i efektivní provádění jednotlivých operací. Stůl s nosností 300 kg umožňuje upínání dílů a přípravků používaných v profesionální výrobě.

Použití vertikálního CNC obráběcího centra MILL 1042

strong">Vertikální CNC obráběcí centrum MILL 1042je určeno pro výrobní podniky a nástrojárny zabývající se obráběním kovových součástí v kusové i sériové výrobě.

• Strojírenský průmysl– výroba těles, strojních součástí a konstrukčních prvků.
• Automobilový průmysl– obrábění přesných mechanických součástí.
• Letecký průmysl– výroba dílů vyžadujících přesné řízení CNC procesu.
• Nástrojárny– výroba forem, lisovacích nástrojů a technologických přípravků.

Standardní vybavení obráběcího centra MILL 1042

• Řídicí systém SIEMENS SINUMERIK 808 Advanced
• Vřeteno 8000 ot./min
• 16polohový zásobník nástrojů
• Tříbarevná signalizační světla
• Osvětlení pracovního prostoru

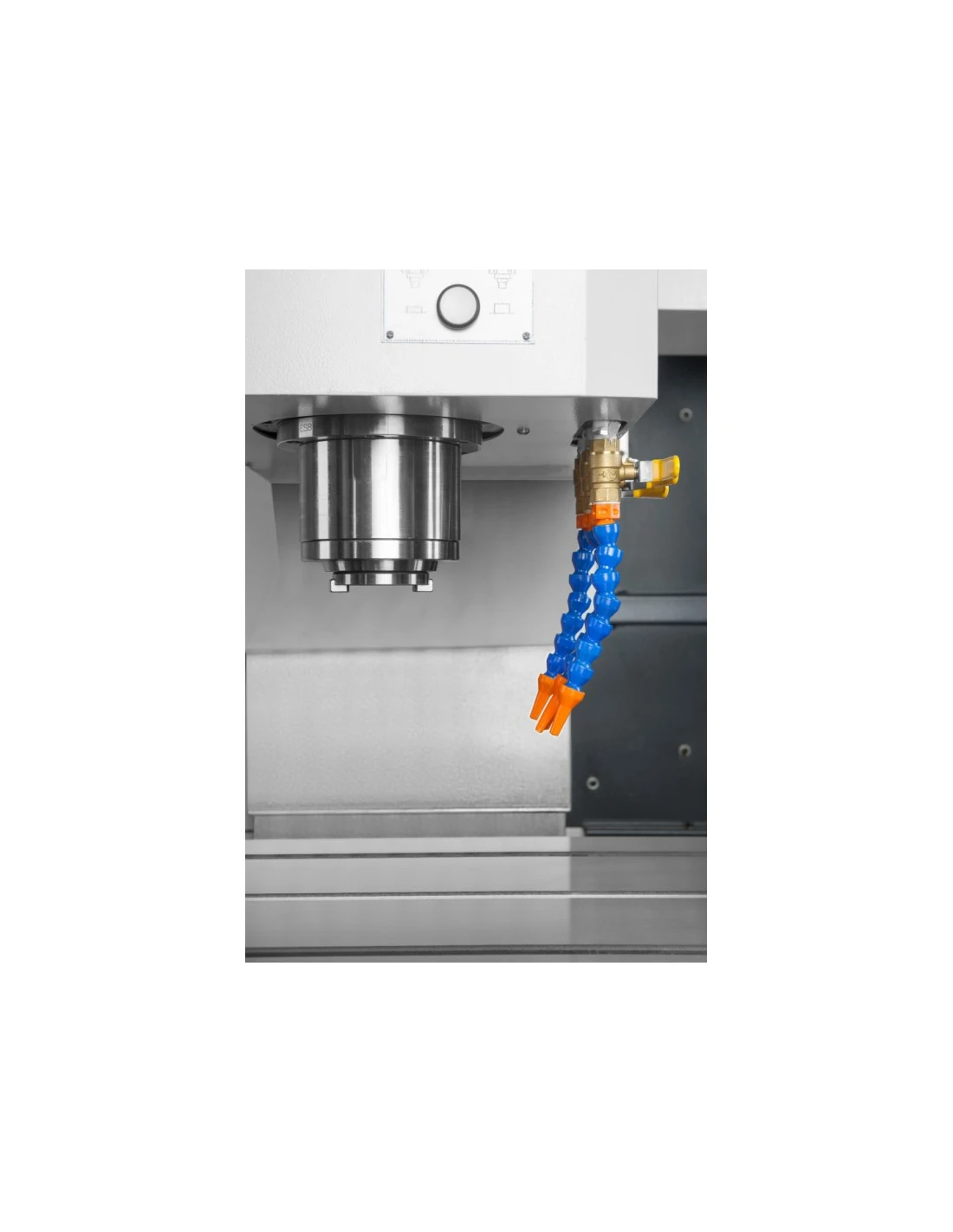

• Uzavřený chladicí systém
• Plně uzavřený kryt
• Automatický mazací systém
• Pneumatický systém

Volitelné vybavení CNC obráběcího centra

• Řídicí systémy Siemens Sinumerik 808D, 828D nebo Fanuc Oi-TF
• Vřeteno 12 000 ot./min
• Chlazení středem vřetena
• Horizontální zásobník nástrojů (24 pozic)
• Odvod třísek
• Nástrojová sonda
• Obrobková sonda
• 4. rotační osa

Technické parametry obráběcího centra MILL 1042

CNC řídicí systémy – Siemens Sinumerik 808D, SINUMERIK 828D a Fanuc Oi-TF

CNC obráběcí centrum MILL 1042 lze nakonfigurovat s řídicími systémy Siemens a Fanuc, což umožňuje přizpůsobit pracovní prostředí obsluhy standardům používaným v daném provozu a charakteru realizovaných obráběcích programů.

Siemens Sinumerik 808D – kompaktní CNC řízení

Siemens Sinumerik 808D umožňuje programování a řízení základních procesů CNC obrábění. Systém může spolupracovat se servopohony Siemens a poskytuje obsluze přístup k funkcím potřebným pro přípravu a provádění programu.

• Grafické rozhraní– usnadňuje obsluhu a přípravu programů.
• Integrace se servopohony SIEMENS– umožňuje vytvořit ucelený systém řízení os.
• Podpora frézovacích aplikací– umožňuje provádět běžné procesy CNC obrábění.

CNC řídicí systémy – Siemens a Fanuc

CNC obráběcí centrum MILL 1042 je standardně vybaveno systémem SIEMENS SINUMERIK 808 Advanced. Volitelné systémy Siemens Sinumerik 828D a Fanuc Oi-TF umožňují přizpůsobit konfiguraci řízení technologiím a standardům používaným v konkrétním provozu.

SIEMENS SINUMERIK 808 Advanced

• Uživatelské rozhraní– umožňuje ovládat program a základní funkce obráběcího centra.
• Řízení CNC os– provádí naprogramované pohyby a technologické operace.
• Standardní konfigurace MILL 1042– systém je součástí standardního vybavení stroje.

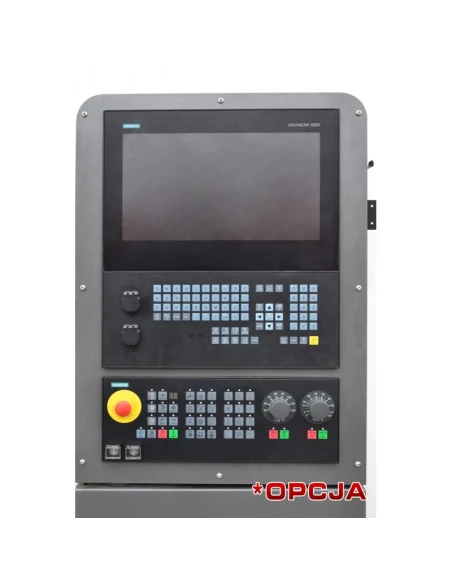

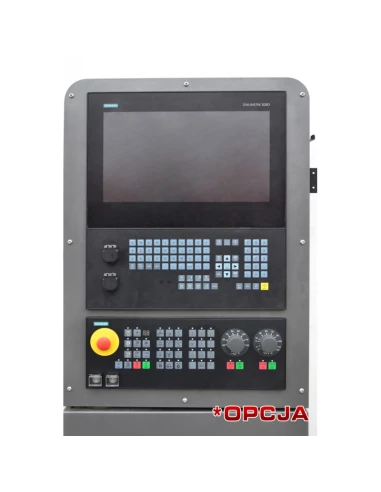

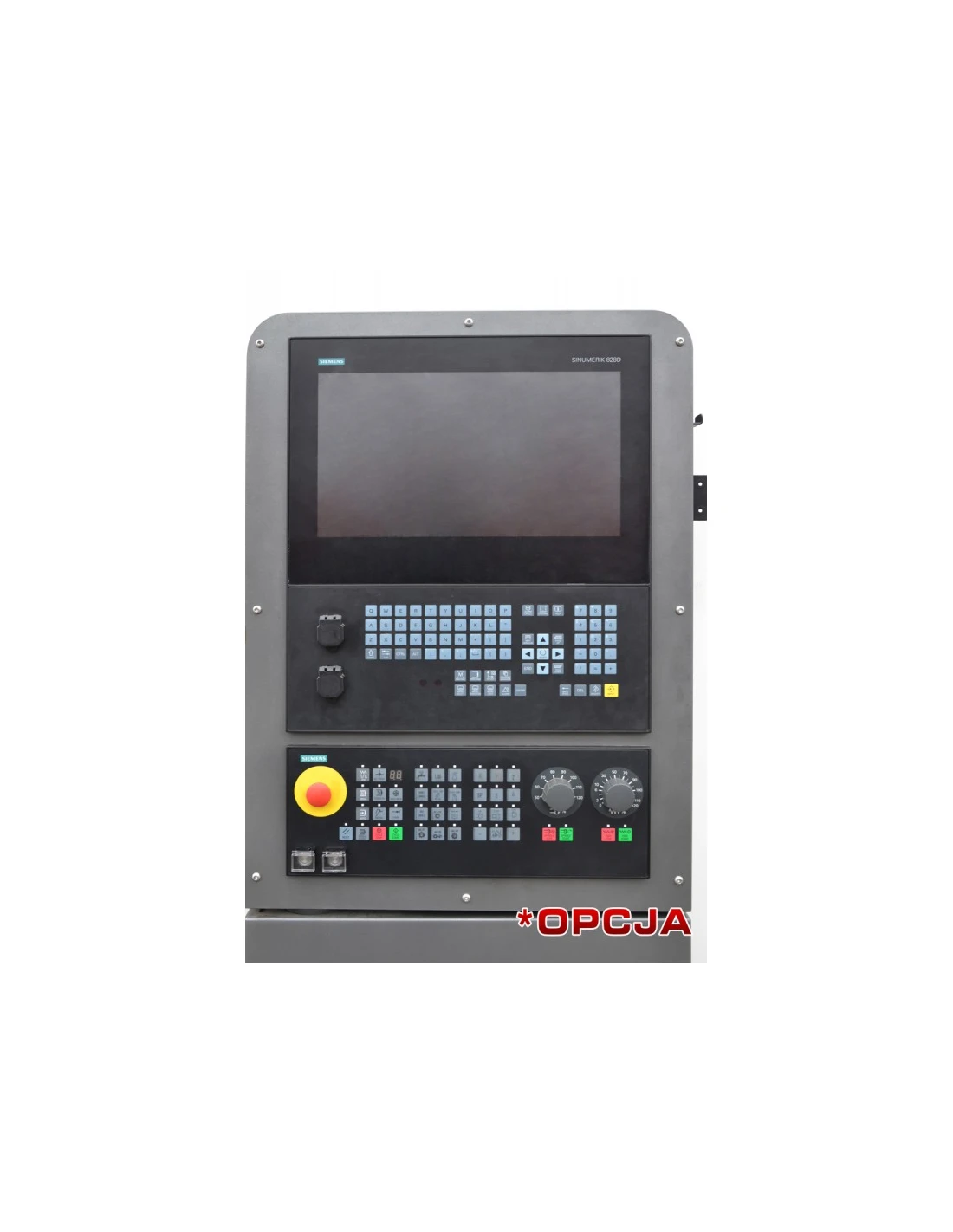

Siemens Sinumerik 828D

• Zpracování složitých programů– umožňuje provádět rozsáhlejší obráběcí procesy.
• Integrace s CAD/CAM– podporuje práci s programy připravenými v externím prostředí.
• Rozšířené CNC funkce– umožňují přizpůsobit řízení náročné výrobě.

Fanuc Oi-TF

• Řízení CNC procesu– umožňuje provádět naprogramované obráběcí operace.
• Konfigurace pro průmyslové použití– umožňuje přizpůsobit stroj standardu řídicích systémů používaných v podniku.
• Uživatelské rozhraní– umožňuje sledovat program a parametry procesu.

Stáhnout návod Siemens Sinumerik 828/840

CNC obráběcí centrum MILL 1042 – konfigurace přizpůsobená výrobní technologii

MILL 1042 spojuje pracovní rozsah 1000 x 420 x 500 mm, vřeteno BT40, servopohon 7,5 kW, automatický zásobník nástrojů a přesnost polohování 0,006 mm. Možnost použití 4. osy, měřicích sond, chlazení středem vřetena a různých řídicích systémů umožňuje přizpůsobit CNC obráběcí centrum konkrétnímu technologickému procesu.
