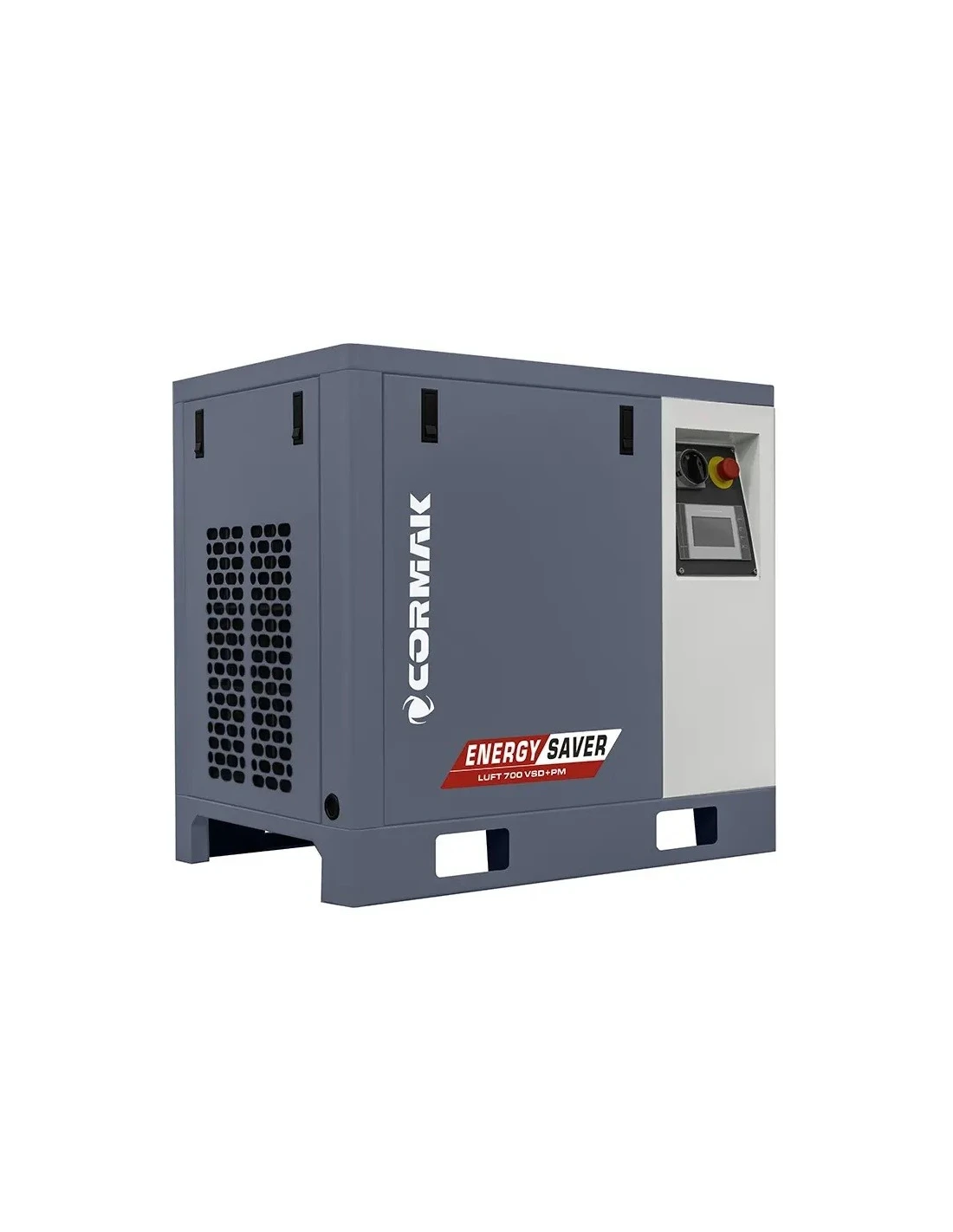

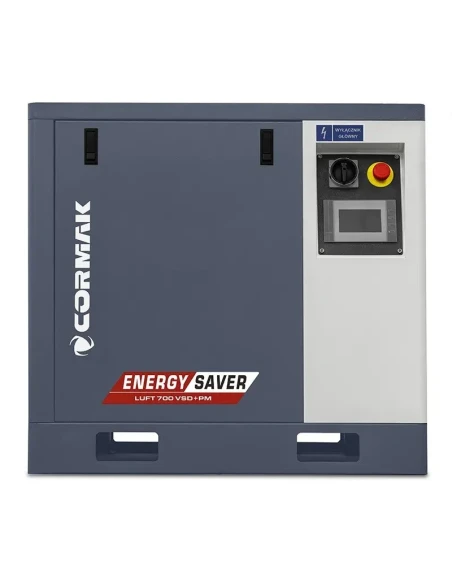

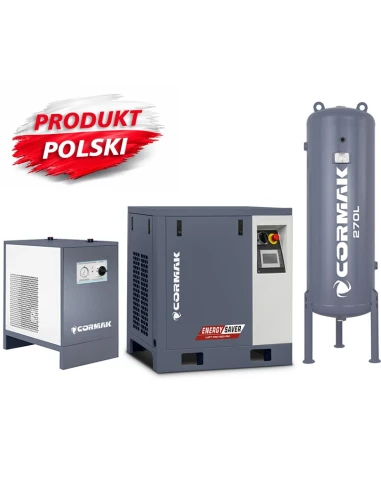

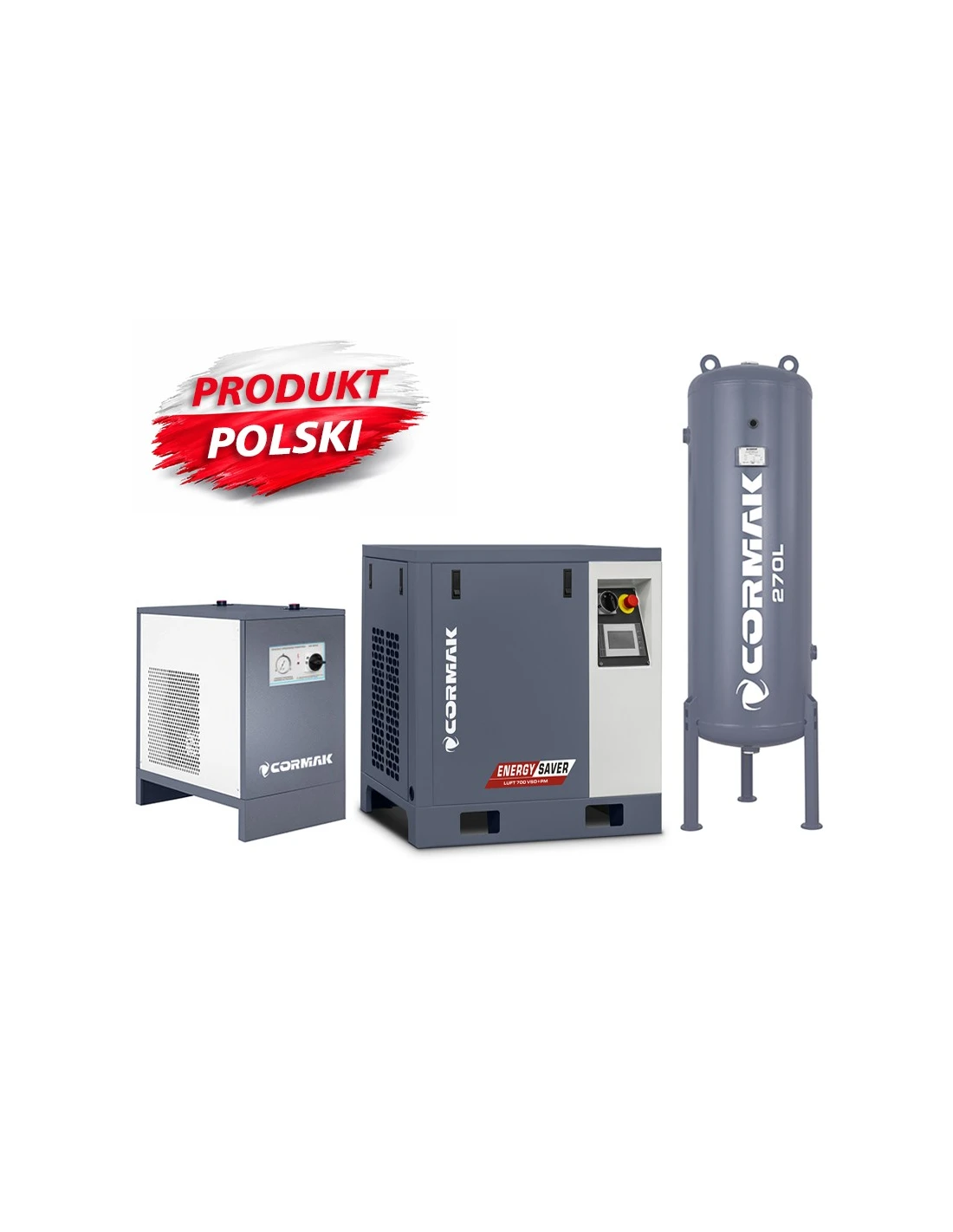

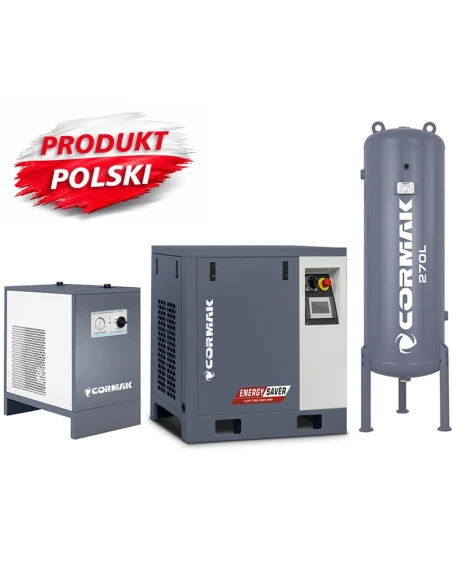

Šroubový kompresor LUFT 700 VSD+PM - 5,5kW - 650L/min. + N10S + svislý tlakový zásobník 270 L

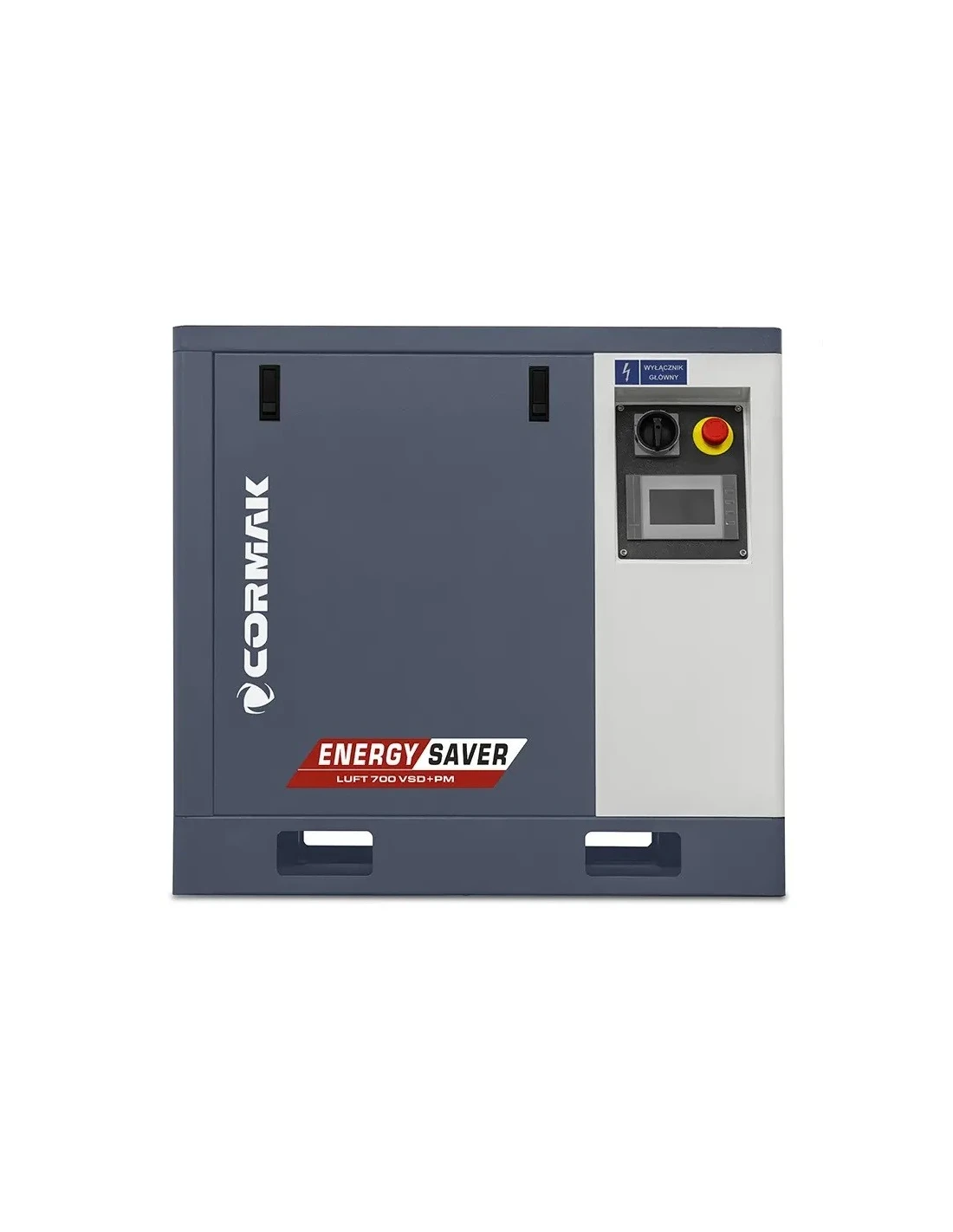

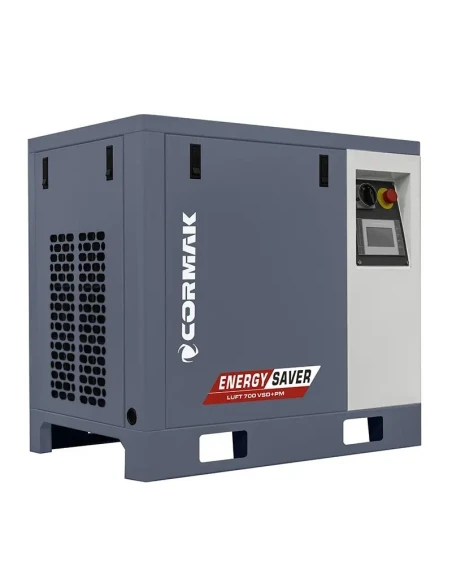

Šroubový kompresor CORMAK LUFT 700 VSD+PM – kompaktní výkon pro vaši firmu – ENERGY SAVER

Hledáte profesionální řešení pro napájení pneumatického nářadí v dílně, lakovně nebo na malé výrobní lince? Šroubový kompresor CORMAK LUFT 700 VSD+PM je vhodným řešením. Díky výkonu 5,5 kW a skutečnému průtoku až 690 l/min zajišťuje stálou dodávku stlačeného vzduchu potřebnou pro efektivní provoz rázových utahováků, ofukovacích pistolí nebo lakovacího nářadí.

Tento model s napájením 400 V byl navržen pro nepřetržitý provoz, a proto se osvědčí v náročných podmínkách, například v menších dílnách, pneuservisech nebo řemeslných provozech. Použití šroubového kompresoru CORMAK výrazně zvyšuje pracovní komfort ve srovnání s hlučnými pístovými kompresory a zajišťuje tišší a stabilnější provoz.

LUFT 700 VSD+PM se vyznačuje spolehlivým přímým pohonem, který omezuje vznik vibrací a odstraňuje nutnost seřizování řemenového převodu. Toto osvědčené řešení zajišťuje stabilní provoz, dlouhou životnost a přímý přenos výkonu z motoru na šroubový blok.

Maximální tlak vytvářený tímto šroubovým kompresorem činí 10 bar. Úplnou kontrolu nad provozními parametry zařízení zajišťuje intuitivní elektronický ovládací panel řady MAM, který zpřístupňuje klíčové informace o kompresoru a zvyšuje flexibilitu i kontrolu nad procesy.

✅ Tlak: až 10 bar | ✅ Průtok: až 690 l/min | ✅ Výkon: 5,5 kW | ✅ Napájení: 400 V

Řada Energy Saver – nová éra účinnosti

Řada Energy Saver představuje pokročilé šroubové kompresory navržené s ohledem na výrazné snížení provozních nákladů. V prostředí, kde energie představuje téměř 80 % nákladů na provoz systému stlačeného vzduchu, se tyto modely stávají standardem v moderním průmyslu.

1. Technologie motorů s permanentními magnety (PM)

Většina kompresorů řady Energy Saver používá motory s permanentními magnety. Ve srovnání se standardními indukčními motory:

• Dosahují účinnosti odpovídající třídě IE4, nebo dokonce IE5.
• Udržují vysokou účinnost i při velmi nízkých otáčkách, zatímco standardní motory mimo jmenovitý rozsah účinnost ztrácejí.
• Mají menší rozměry, nižší hmotnost a produkují méně tepla.

2. Pokročilé řízení frekvenčním měničem (VSD)

Základem řady Energy Saver je frekvenční měnič.

• Přizpůsobení požadavkům: Kompresor nepracuje pouze v režimu „vše, nebo nic“ (zatížení/odlehčení). Pokud stroj potřebuje pouze 30 % výkonu, kompresor sníží otáčky a spotřebuje úměrně méně energie.
• Omezení chodu naprázdno: Běžné kompresory po naplnění zásobníku často pracují ještě několik minut a odebírají přibližně 25–30 % jmenovitého výkonu, aniž by vyráběly stlačený vzduch. Modely Energy Saver tento ztrátový proces téměř zcela eliminují.

3. Plynulý rozběh (Soft Start)

Díky frekvenčnímu měniči se zařízení plynule rozbíhá od 0 Hz. Nedochází tak k prudkým proudovým rázům při spuštění, což:

• Šetří elektrickou instalaci v provozu.
• Umožňuje častější spouštění a zastavování stroje bez rizika přehřátí vinutí.

4. Skutečné úspory

V praxi umožňuje použití řady Energy Saver snížit náklady na elektrickou energii o 30 až 50 % ve srovnání s tradičními kompresory s konstantními otáčkami. Systém navíc udržuje velmi stabilní tlak v rozvodu s přesností 0,1 bar, což je důležité pro přesná zařízení, například laserové řezačky. Delší životnost: Omezení prudkých změn tlaku a teploty prodlužuje provozní životnost šroubového bloku.

Hlavní výhody motorů PM s permanentními magnety

Motory s permanentními magnety představují inovativní řešení elektrických pohonů a ve srovnání s tradičními indukčními motory nabízejí řadu významných výhod.

• Vyšší energetická účinnost: Motory PM nevyžadují přívod proudu do rotoru pro vytvoření magnetického pole, protože je vytvářeno permanentními magnety. Tím se odstraňují energetické ztráty v rotoru, tedy ztráty jalového výkonu a Jouleovy ztráty. Výsledkem je výrazně vyšší účinnost, která často překračuje požadavky třídy IE4 Super Premium. Vysoká účinnost je zachována také v širokém rozsahu zatížení a otáček, zejména při nižších otáčkách.
• Vyšší účiník: Motory PM mají vyšší účiník, což znamená, že při stejném užitečném výkonu odebírají ze sítě méně proudu. Tím snižují zatížení elektrické sítě a náklady související s jalovou energií.
• Kompaktní konstrukce a vyšší výkon: Díky silnému a stálému magnetickému poli mohou tyto motory poskytovat vyšší výkon v menší skříni. Ve srovnání s indukčními motory stejného výkonu jsou lehčí a kompaktnější, což je důležité například u elektrických vozidel a v robotice.
• strong">Konstantní točivý moment a vysoká dynamika: Motory PM mohou vytvářet konstantní točivý moment i při nízkých otáčkách a vyznačují se rychlou dynamickou odezvou. Nízká setrvačnost rotoru umožňuje rychlé změny otáček a přesné řízení, což je vhodné pro aplikace vyžadující přesné polohování, například obráběcí stroje CNC nebo průmyslové roboty.
• Široký rozsah regulace otáček: Díky možnosti použití strategie zeslabování magnetického pole mohou tyto motory pracovat ve velmi širokém rozsahu otáček při zachování vysoké účinnosti.
• Vyšší spolehlivost a životnost: Nižší zahřívání, jednodušší konstrukce rotoru bez vinutí a menší mechanické namáhání přispívají k delšímu a spolehlivějšímu provozu.

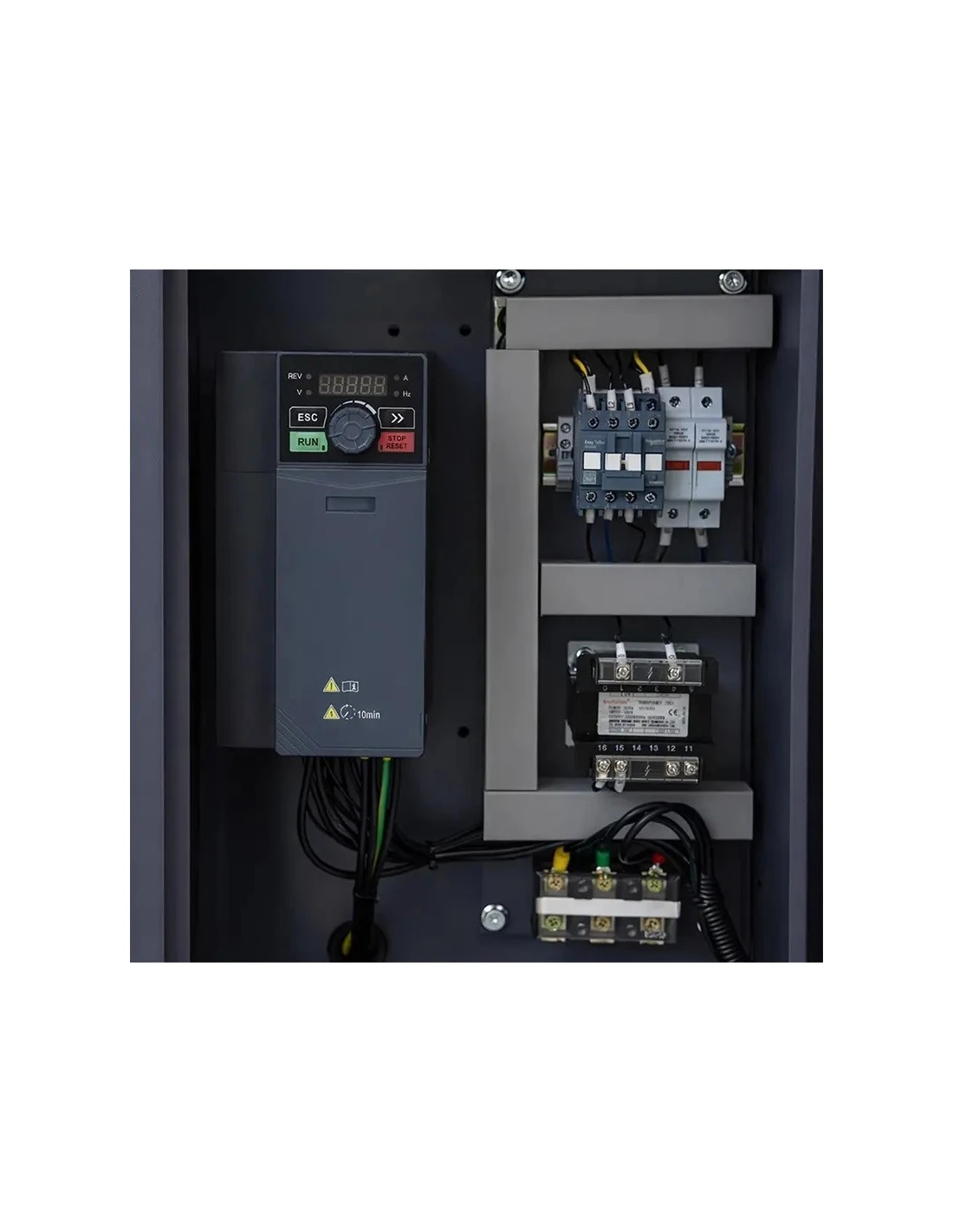

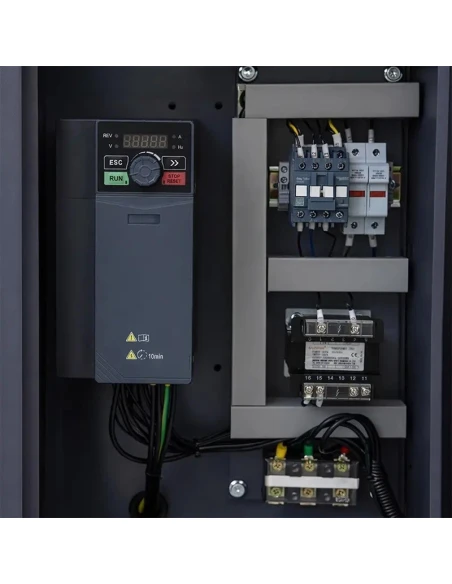

Frekvenční měnič VSD – klíč k optimalizaci provozu kompresoru

Frekvenční měnič je pokročilé elektronické zařízení, které mění způsob provozu šroubových kompresorů. Umožňuje plynulou regulaci otáček motoru kompresoru podle aktuální spotřeby stlačeného vzduchu.

Klíčové výhody kompresorů vybavených frekvenčním měničem:

• Výrazné úspory elektrické energie: Tradiční kompresory pracují na plný výkon nebo se vypínají a přebytečný vzduch bývá často vypouštěn. Frekvenční měnič umožňuje přesně přizpůsobit výrobu vzduchu jeho spotřebě. Kompresor pracuje pouze s aktuálně potřebným výkonem, čímž omezuje chod naprázdno a ztráty způsobené cykly spuštění a zastavení. V závislosti na profilu spotřeby vzduchu může úspora energie dosahovat 20–50 %.
• Stabilní tlak v rozvodu: Plynulá regulace otáček motoru umožňuje měničem řízenému kompresoru udržovat téměř konstantní tlak v rozvodu stlačeného vzduchu bez ohledu na změny odběru. To je důležité pro správnou funkci pneumatického nářadí a strojů, omezuje tlakové rázy a zvyšuje přesnost technologických procesů.
• strong">Snížení rozběhových proudů a zatížení sítě: Frekvenční měnič zajišťuje plynulý rozběh motoru a omezuje vysoké proudové rázy vznikající při tradičním rozběhu hvězda–trojúhelník. Chrání elektrickou síť před přetížením a prodlužuje životnost motoru i dalších součástí.
• Prodloužená životnost součástí: Menší počet prudkých spuštění a zastavení spolu s provozem v optimálním rozsahu zatížení výrazně omezuje mechanické opotřebení šroubového bloku, ložisek a motoru. Výsledkem je delší životnost celého kompresoru a nižší servisní náklady.
• Tišší provoz: Při nižší spotřebě vzduchu frekvenční měnič sníží otáčky motoru, a tím také hladinu hluku vytvářeného kompresorem. Zvyšuje se tak pracovní komfort ve výrobní hale nebo dílně.
• Vyšší flexibilita: Kompresor s frekvenčním měničem je vhodný pro aplikace s proměnlivou spotřebou stlačeného vzduchu, která je typická pro většinu výrobních provozů. Efektivně pracuje při nízkém i vysokém zatížení.
• Pokročilé řízení a diagnostika: Moderní frekvenční měniče jsou integrovány s ovládacími panely a nabízejí funkce sledování provozních parametrů, diagnostiky poruch, dálkového řízení a plánování údržby.

Kompresor s frekvenčním měničem přináší významné úspory energie a vyšší provozní spolehlivost. Toto řešení je vhodné pro provozy zaměřené na účinnost, dlouhou životnost a optimalizaci provozních nákladů.

Šroubový blok – srdce kompresoru

Vysoce kvalitní šroubové kompresory CORMAK, například model LUFT 700 VSD+PM, využívají technologicky pokročilé šroubové bloky, které určují jejich výkon a spolehlivost. Osvědčená řešení a inovativní konstrukce zajišťují, že každý blok odpovídá požadavkům intenzivního provozu.

strong">Klíčové vlastnosti šroubových bloků kompresorů CORMAK:

• Moderní technologie a účinnost: Šroubové bloky zajišťují vysoký výkon a efektivní provoz. Jejich konstrukce je zaměřena na maximální průtok při minimální spotřebě energie.
• Přesnost a řízení: Pokročilá technická řešení umožňují přesně řídit výrobu stlačeného vzduchu. Výsledkem je stabilní tlak a optimální provoz celé pneumatické soustavy.
• Odolnost a spolehlivost: Šroubové bloky používané v kompresorech CORMAK jsou navrženy pro dlouhou životnost. Robustní konstrukce a kvalitní materiály zajišťují spolehlivý provoz i v náročných průmyslových podmínkách a omezují riziko odstávek i potřebu častých oprav.

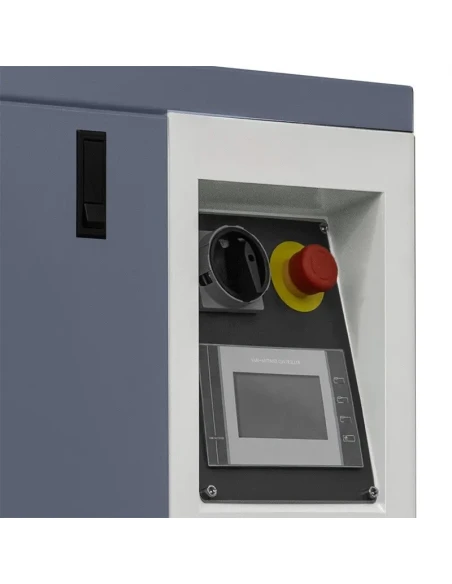

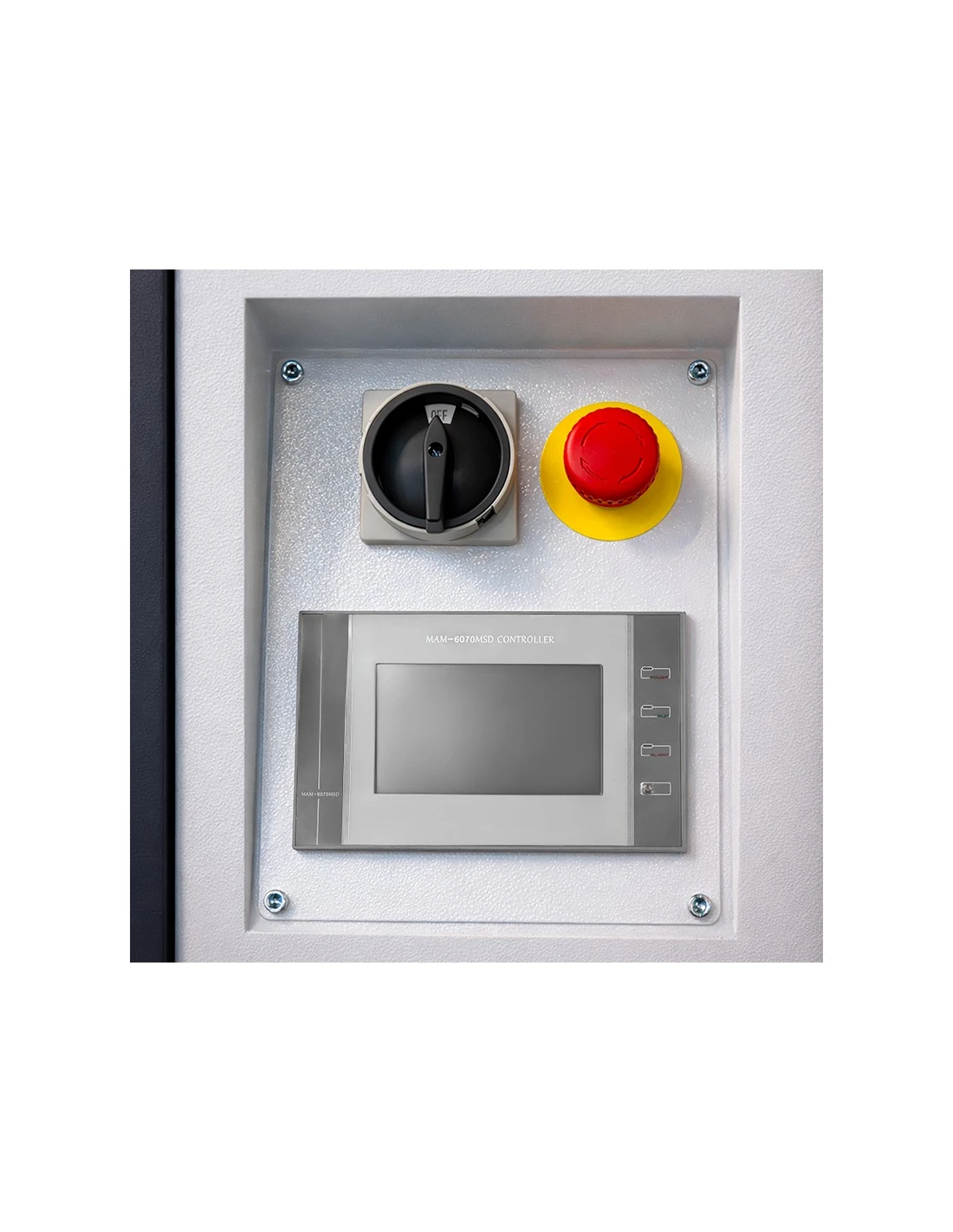

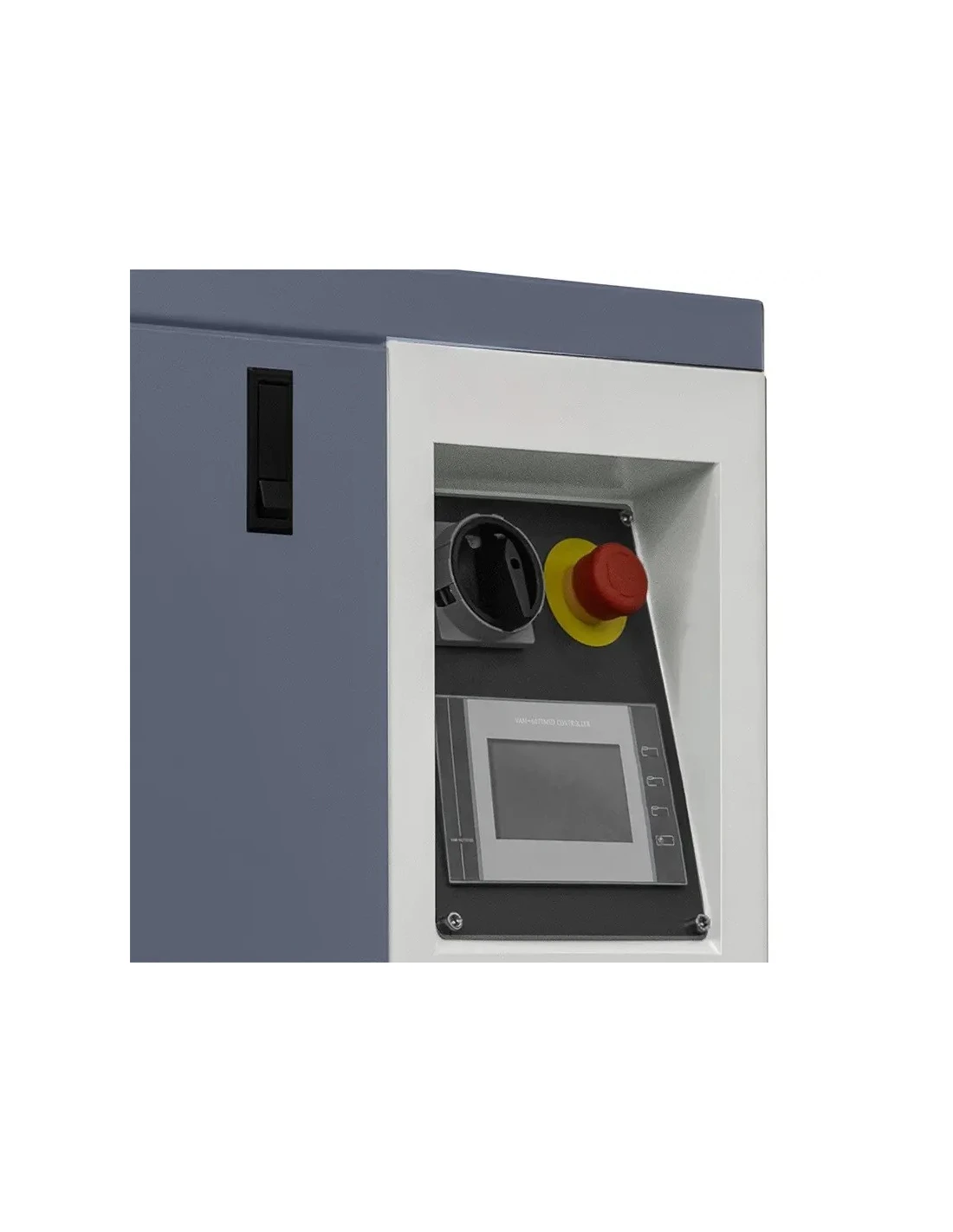

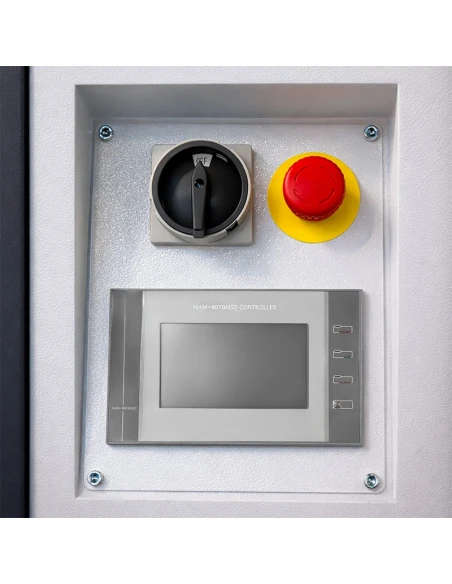

Intuitivní ovládací panel CORMAK – úplná kontrola provozu

U šroubových kompresorů CORMAK, například modelu LUFT 700 VSD+PM, je důležitým prvkem pro zajištění spolehlivosti a optimalizaci provozu pokročilý ovládací panel řady MAM. Regulátor navržený pro efektivní řízení systému stlačeného vzduchu umožňuje průběžné sledování provozu a rychlou reakci na změny parametrů.

Funkce ovládacího panelu CORMAK:

• Komplexní sledování: Panel umožňuje průběžně sledovat všechny důležité provozní parametry kompresoru, například tlak, teplotu a provozní stav.
• Snadná změna nastavení: Intuitivní rozhraní umožňuje snadno upravovat nastavení a provozní parametry podle aktuálních požadavků rozvodu.
• Okamžitá upozornění: Regulátor rychle reaguje na provozní události. Při poruše nebo potřebě údržby zobrazí na displeji odpovídající upozornění.

Kompletní dokumentace pro UDT

Součástí zařízení je kompletní dokumentace umožňující registraci kompresoru u polského Úřadu technického dozoru (UDT). Registrace u UDT je vyžadována.

Dokumentace obsahuje:

• Prohlášení o shodě.

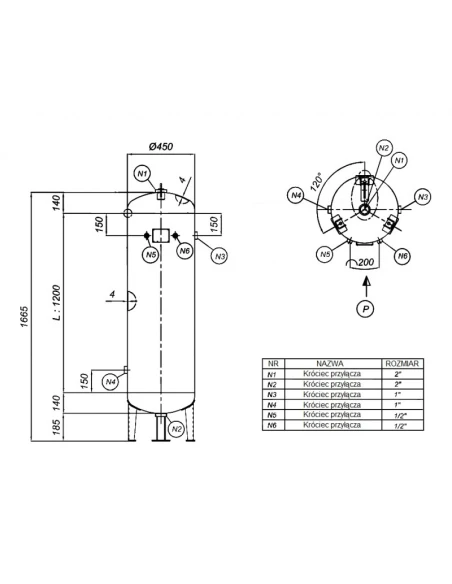

• Certifikát tlakového zásobníku včetně technického výkresu.
• Certifikát pojistného ventilu.
• Návod k obsluze v polštině.

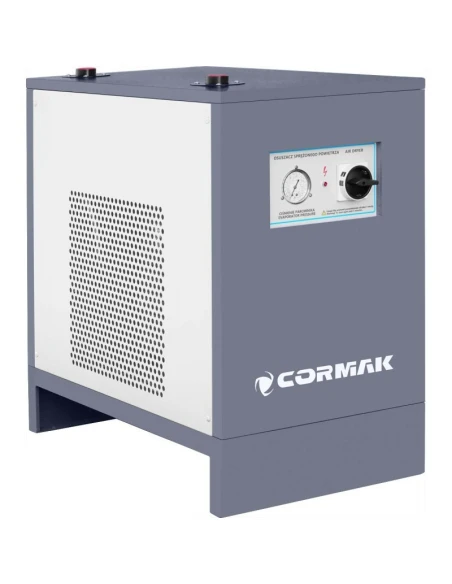

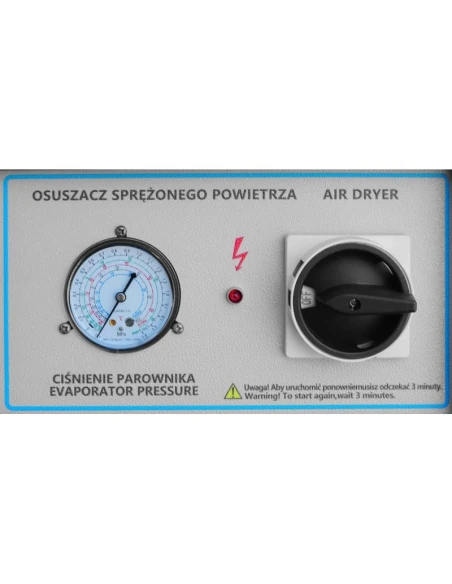

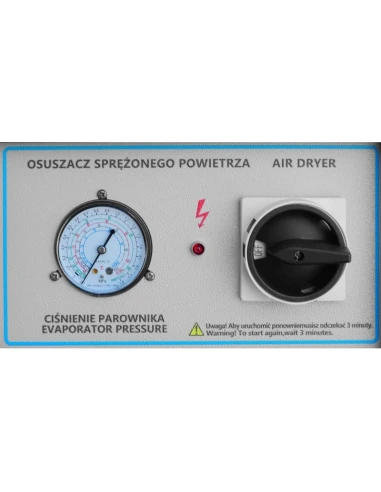

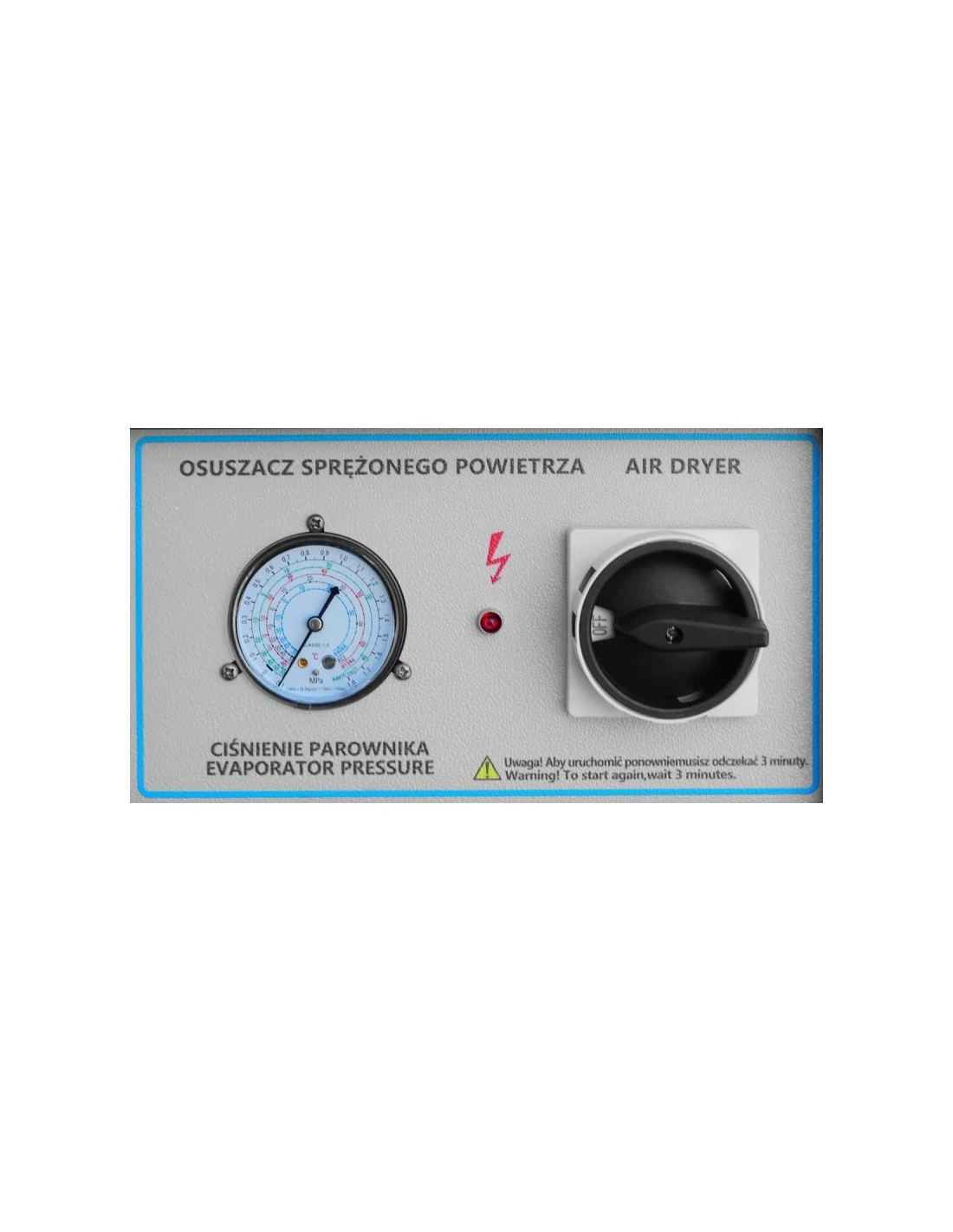

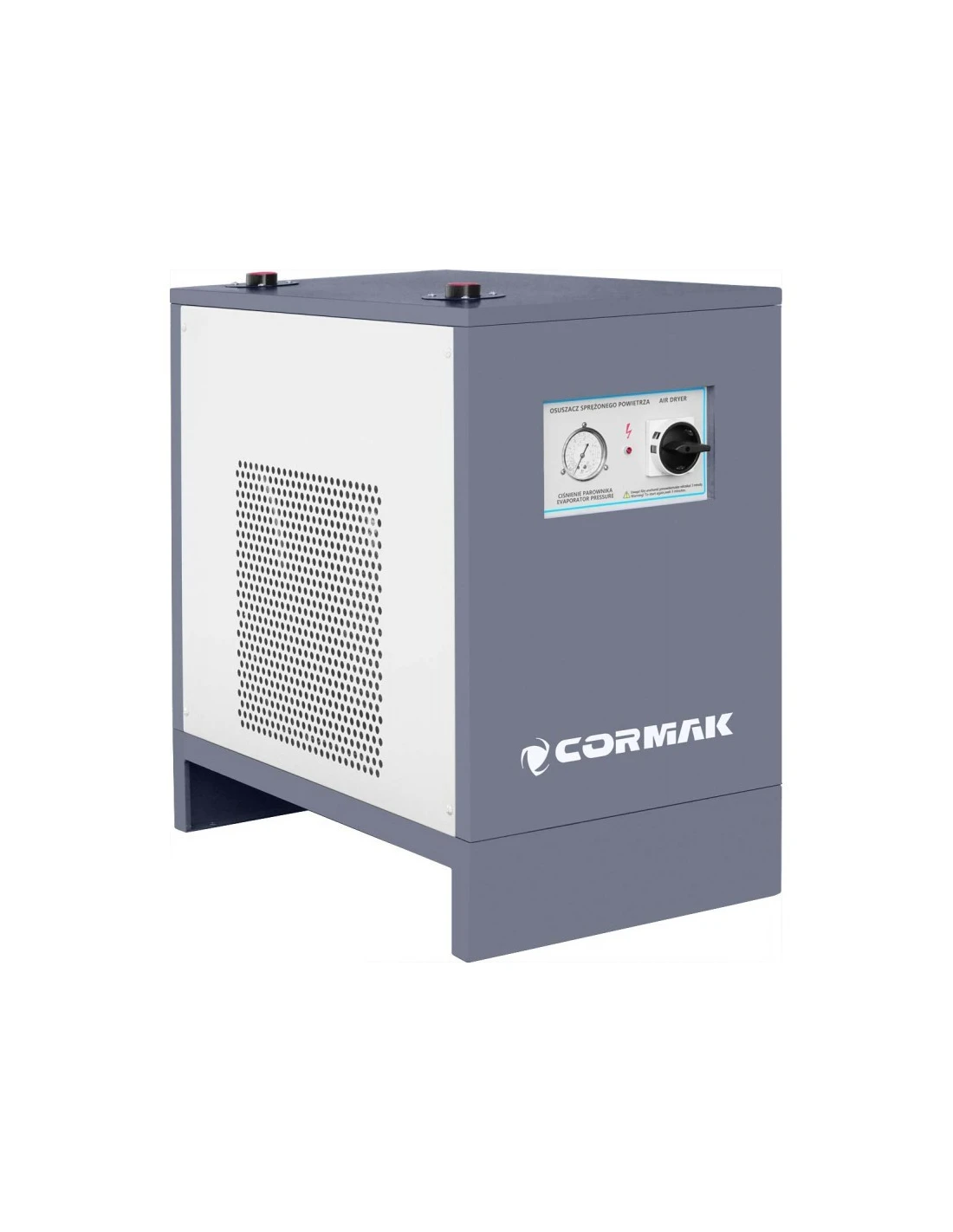

Kondenzační sušička stlačeného vzduchu IZBERG N10S

Sušička stlačeného vzduchu CORMAK je profesionální průmyslové zařízení navržené k účinnému odstraňování vlhkosti, vodní páry a olejových částic z pneumatických systémů. Kondenzační sušička využívá účinnou chladicí technologii, zajišťuje stabilní provoz zařízení napájených stlačeným vzduchem a zvyšuje jejich životnost i spolehlivost. Je určena k úpravě vzduchu v pneumatických rozvodech.

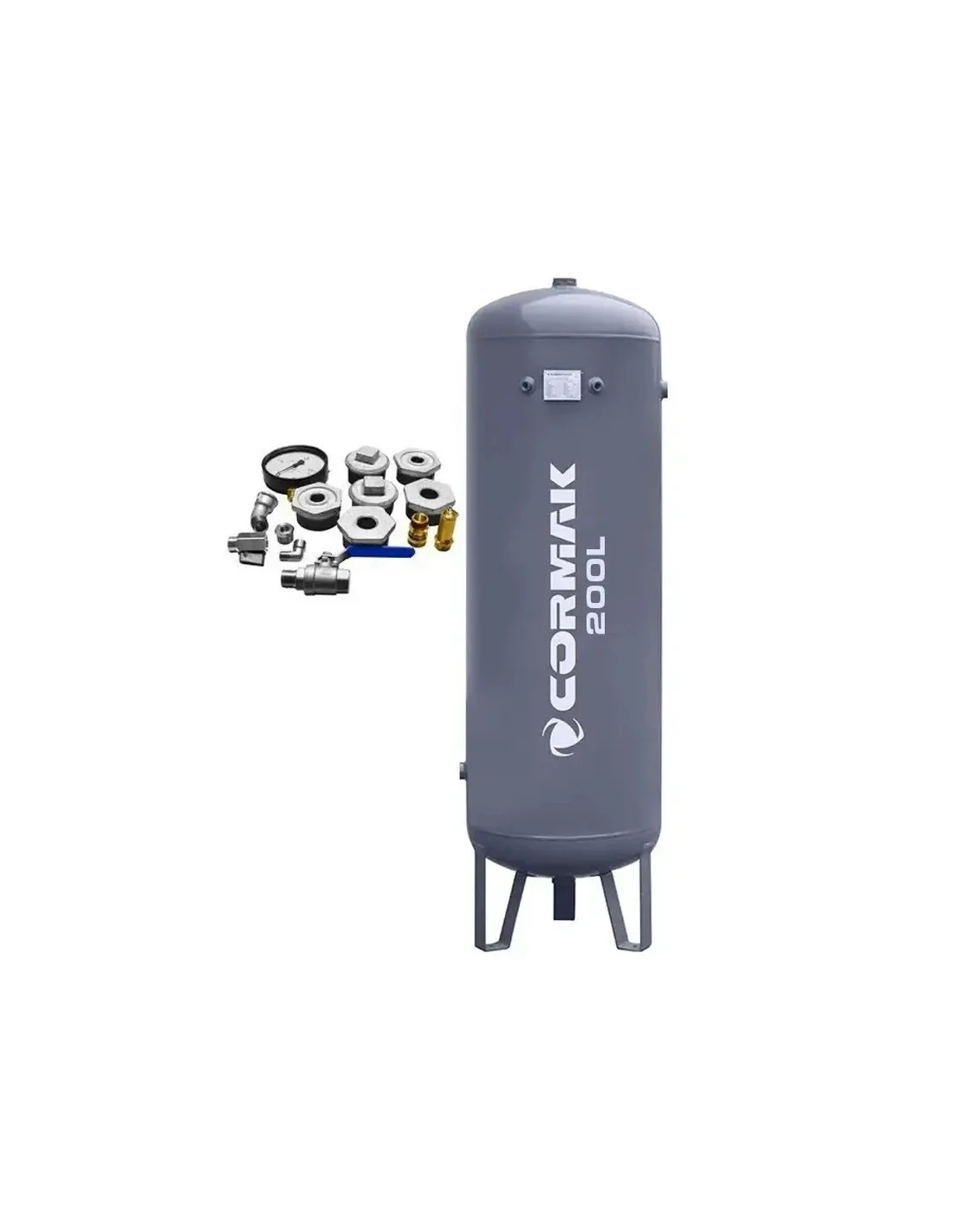

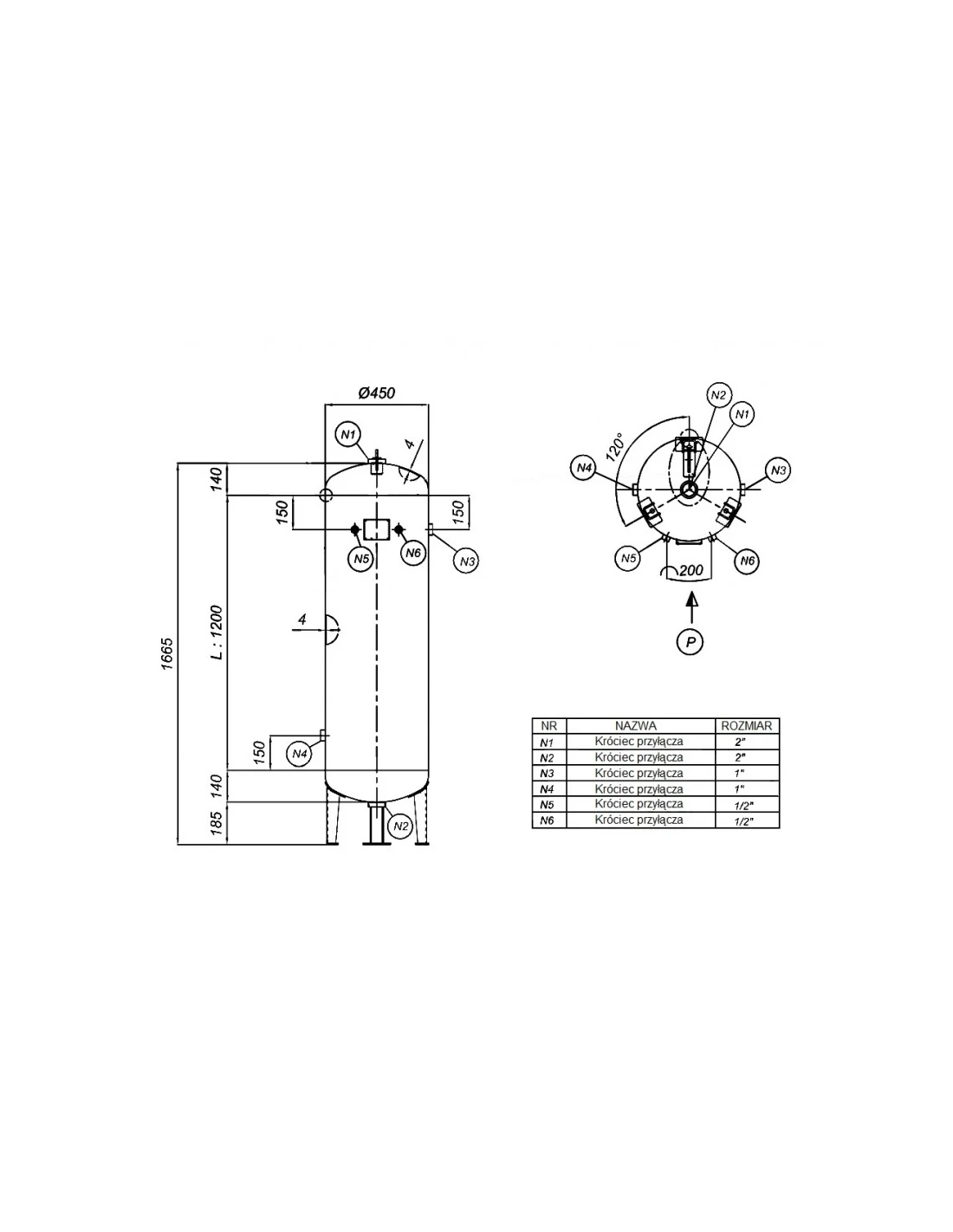

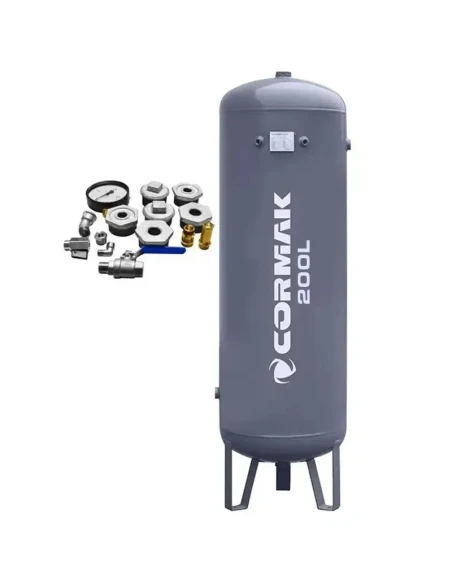

Svislý zásobník stlačeného vzduchu 270 l s příslušenstvím

Tlakový zásobník CORMAK s objemem 270 litrů a pracovním tlakem 11 bar je určen ke skladování stlačeného vzduchu v průmyslových provozech, dílnách a pneumatických rozvodech. Pevná ocelová konstrukce, shoda se směrnicemi Evropské unie a certifikace UDT z něj činí důležitou součást systému stlačeného vzduchu. Díky optimalizované konstrukci a vysoké odolnosti vůči tlaku může sloužit jako akumulační zásobník i jako prvek stabilizující provozní parametry kompresoru.

Hlavní přednosti tlakového zásobníku CORMAK 270 l

• Profesionální tlaková konstrukce: Vyrobena z kvalitní oceli o tloušťce 4 mm, odolné vůči tlaku a korozi.
• Certifikace UDT a označení CE: Shoda s evropskými bezpečnostními a kvalitativními normami.
• Pracovní tlak 11 bar: Umožňuje použití ve většině pneumatických systémů včetně systémů se zvýšenými požadavky.
• Objem 270 litrů: Umožňuje stabilní napájení pneumatického rozvodu a snižuje četnost spínání kompresoru.
• Systém více přípojek: Celkem 5 přípojek o průměrech 1.1/4", 2",1/2" umožňuje flexibilní připojení zásobníku k různým rozvodům.
• Kvalitní zpracování: Odolná antikorozní vrstva uvnitř i vně zásobníku.
• Svislá montážní poloha: Svislá konstrukce šetří místo v provozu.

Konstrukce a technologie pro náročné použití

Tento zásobník stlačeného vzduchu byl navržen pro intenzivní používání v průmyslovém prostředí. Těleso z konstrukční oceli s tloušťkou stěny 4 mm zajišťuje odolnost vůči tlaku až 11 bar a dlouhodobý provoz. Všechny svary podléhají důkladné kontrole kvality a povrch zásobníku je chráněn antikorozním nátěrem odolným vůči chemickým a atmosférickým vlivům.

Zásobník je vybaven výrobním štítkem se symbolem CE a číslem notifikované osoby UDT, které potvrzuje jeho schválení k provozu na polském a evropském trhu. Součástí je kompletní technická dokumentace, pasport a materiálové atesty.

Stabilní tlak a optimální provoz kompresoru

Díky objemu 270 litrů funguje zásobník jako vzduchový akumulátor a stabilizuje tlak v celém pneumatickém systému. Umožňuje rovnoměrný provoz zařízení napájených stlačeným vzduchem a výrazně prodlužuje životnost kompresoru omezením počtu cyklů zapnutí a vypnutí. Svislá konstrukce umožňuje kompaktní instalaci, což je důležité zejména v provozech s omezeným prostorem.

Správně zvolený zásobník ke kompresoru omezuje poklesy tlaku a zabraňuje přetěžování pneumatického systému, čímž zvyšuje účinnost a bezpečnost celé instalace.

Použití v průmyslových a dílenských provozech

Tlakové zásobníky CORMAK se používají v různých průmyslových odvětvích, autoservisech, výrobních závodech, stavebních firmách a centrálních rozvodech stlačeného vzduchu. Díky svému objemu a odolnosti vůči tlaku slouží jako:

• Zásobník ke kompresoru: Akumulace stlačeného vzduchu v pneumatických napájecích systémech.
• Zásobník ke vzduchovému kompresoru: Tlakový akumulátor snižující četnost provozních cyklů kompresoru.
• Zásobník stlačeného vzduchu: Nepřetržité napájení pneumatických strojů a zařízení.
• Součást rozvodů průmyslové automatizace a lakovacích systémů.
• Základní součást pneumatických řídicích systémů.

Standardní vybavení

• Připojovací otvory: 5 ks – průměry 1.1/4", 2",1/2"
• Výrobní štítek se symbolem CE.
• Číslo notifikované osoby UDT.
• Kompletní technická dokumentace a tlakový pasport.
• Vnitřní a vnější antikorozní povrchová úprava.

Příslušenství zásobníku

• 1 zátka ½”.
• Manometr + redukce na 1/2|”.
• T-kus ½”.
• Vstup–výstup 1/1,4-3/4”.
• Ventil pro vypouštění vody ½”.

Upozornění

Pojistný ventil není součástí příslušenství zásobníku a je nutné jej doplnit samostatně.

Možnosti volitelného vybavení

Pro přizpůsobení zařízení požadavkům konkrétního provozu lze kompresor volitelně vybavit následujícími funkcemi:

• Vzdálené sledování a řízení (WiFi): Volitelný interní internetový modul umožňuje připojení ke cloudu. Zajišťuje kontrolu provozního stavu zařízení a možnost dálkového řízení kompresoru z libovolného místa.
• Integrace se systémy řízení (RS485 / Modbus RTU): Volitelný komunikační port umožňuje připojit kompresor k počítači nebo profesionálním systémům řízení budov (BMS) a sledovat i archivovat data.
