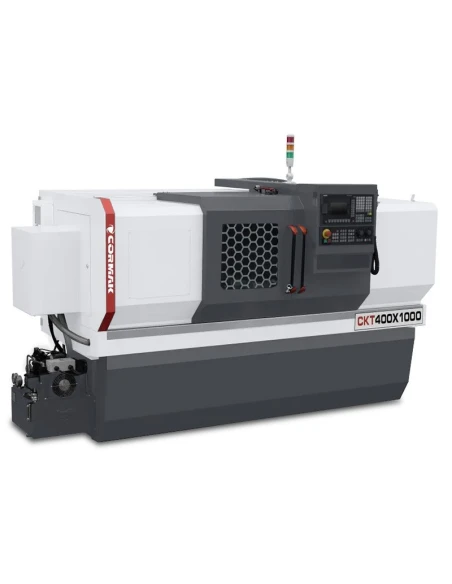

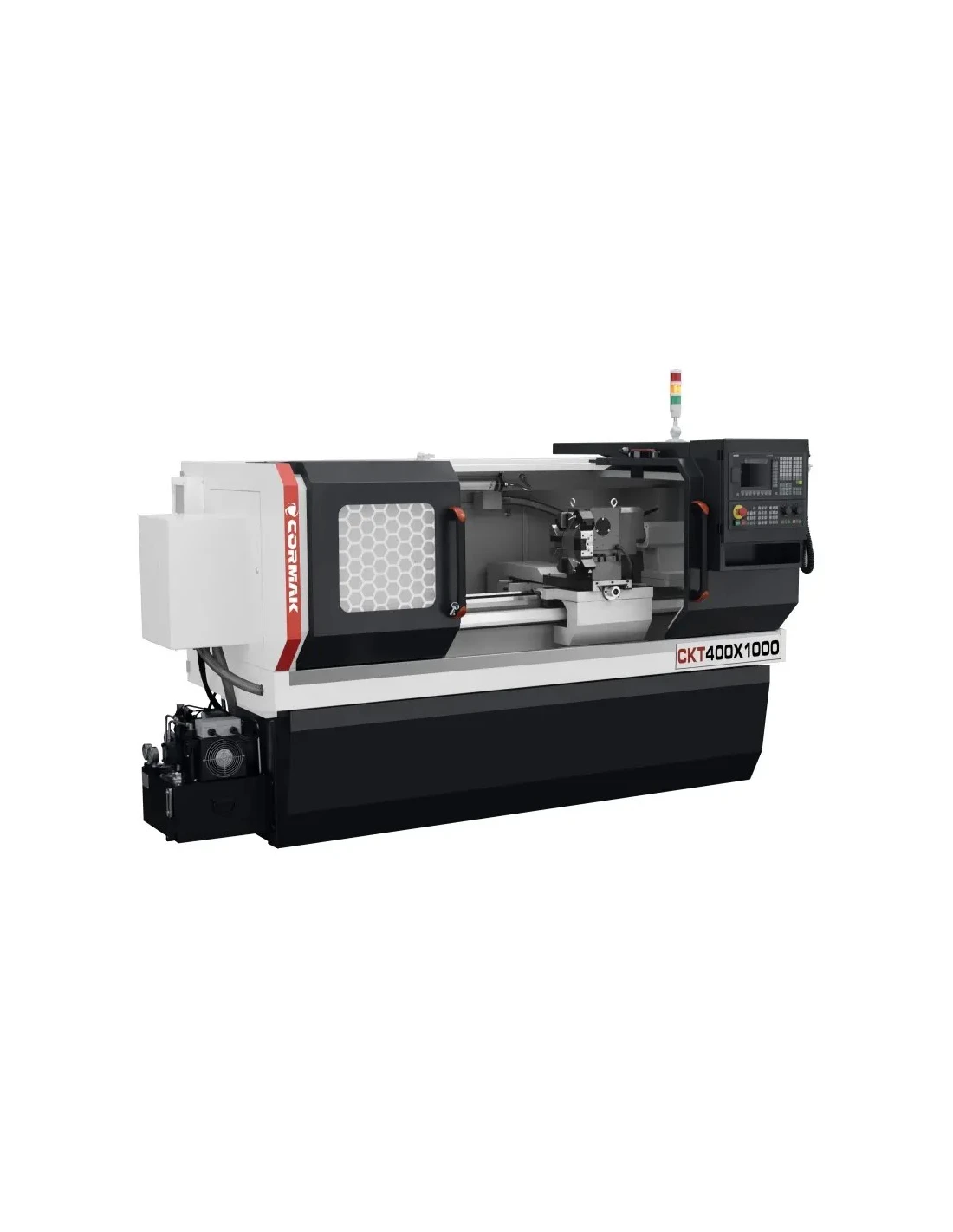

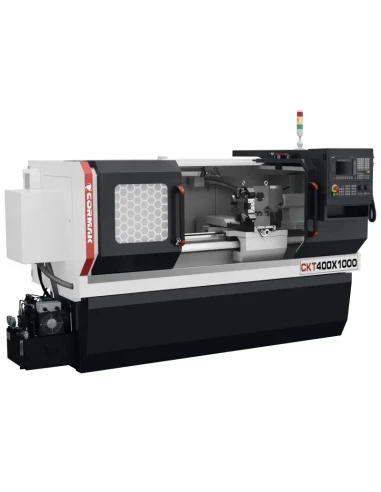

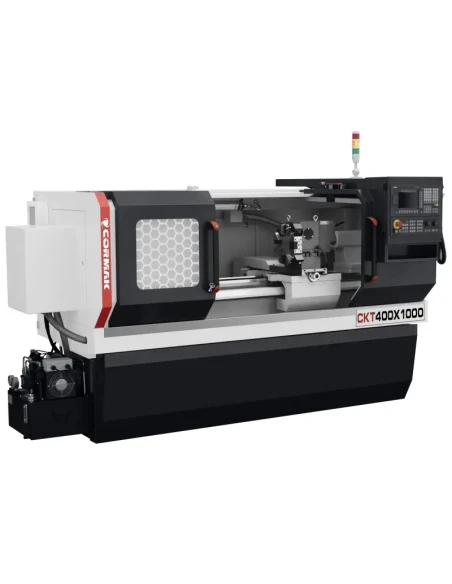

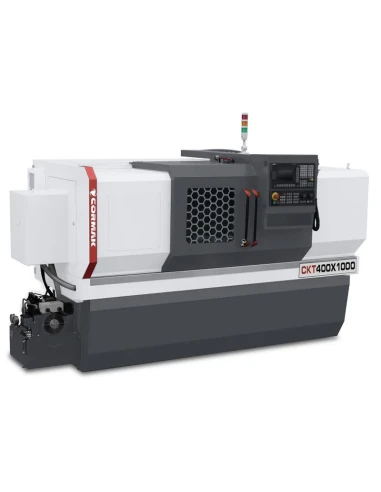

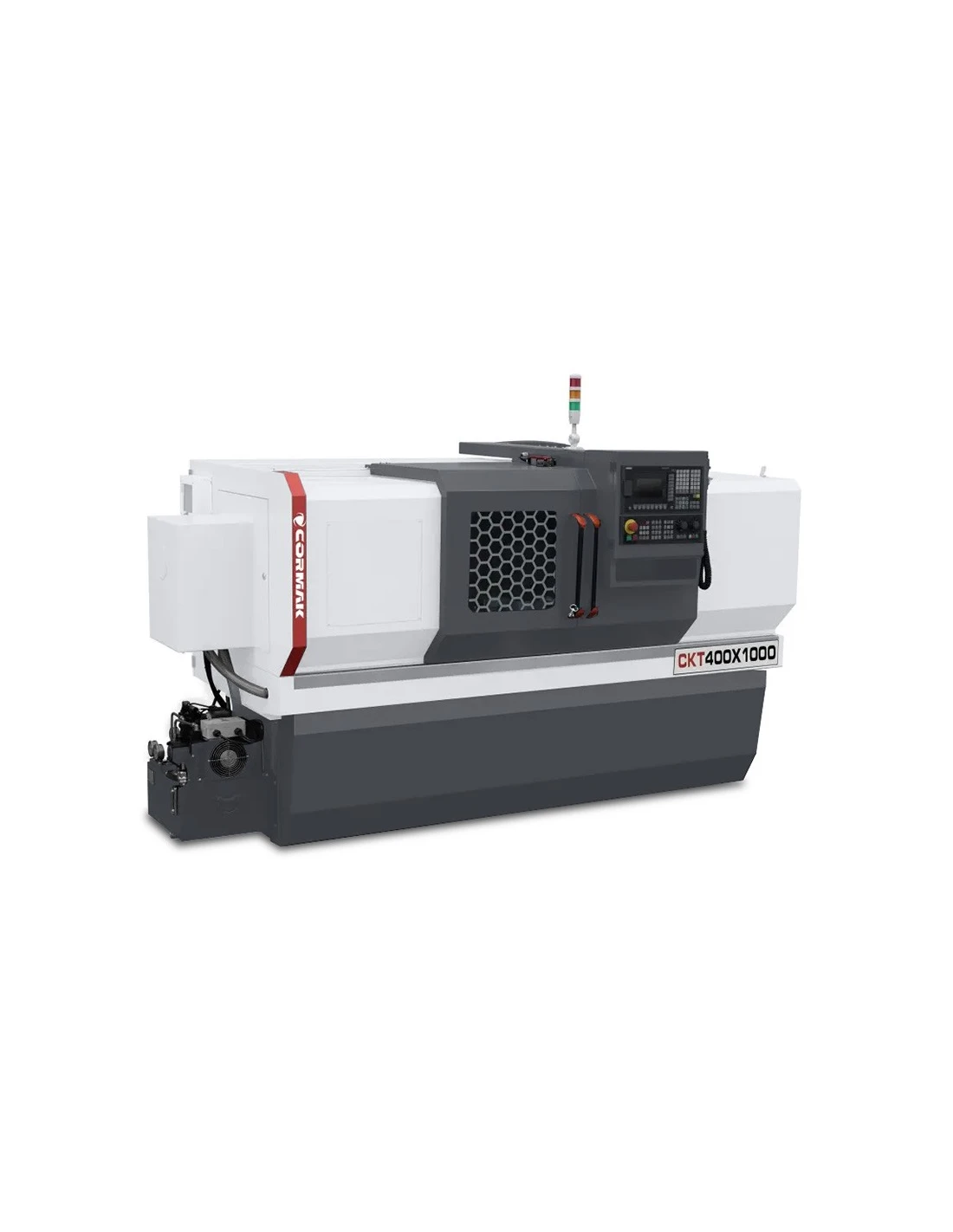

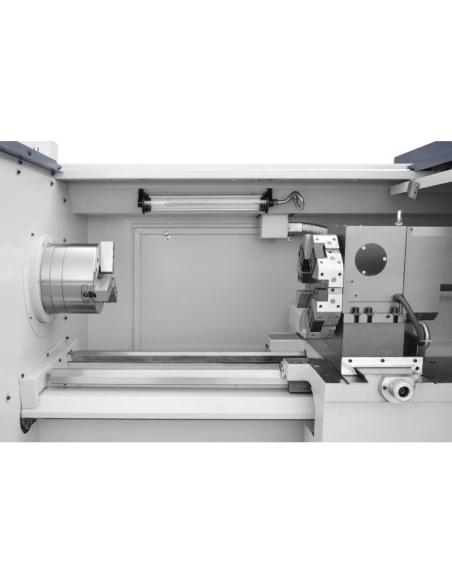

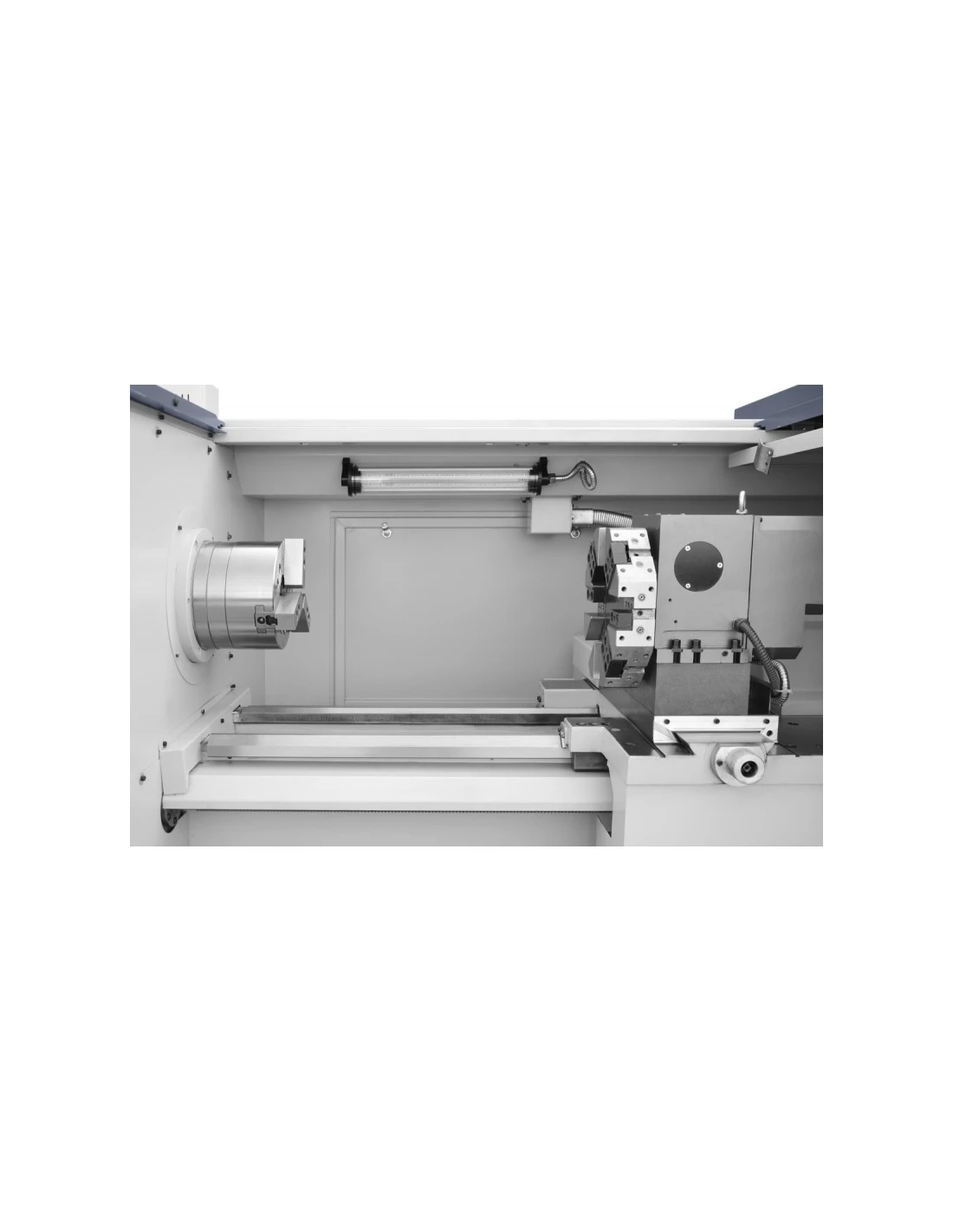

Soustruh CORMAK 400x1000 LT1 s poháněnými nástroji a řízením SIEMENS SINUMERIK
CNC soustruh CKT 400x1000 je moderní číslicově řízený soustruh navržený pro přesné obrábění kovových obrobků ve středních a velkých výrobních závodech. Je vybaven řídicím systémem Siemens Sinumerik 808D, který nabízí spolehlivost, vysokou přesnost a snadnou obsluhu a splňuje požadavky moderních průmyslových procesů.
Hlavní přednosti CNC soustruhu CKT 400x1000
S poháněným nástrojem
strong">CNC soustruh na kov CKT 400x1000je profesionální průmyslové řešení, které spojuje moderní technologii s robustní konstrukcí a je určeno pro provozy vyžadující přesné třískové obrábění. Jako průmyslový soustruh umožňuje provádět složité operace, jako je soustružení vnějších, vnitřních a kulových ploch, řezání závitů, vrtání, zapichování a konturování, přičemž zajišťuje vysokou kvalitu obrobků. Mezi jeho hlavní výhody patří:
- Vysoká přesnost obrábění: Maximální oběžný průměr nad ložem 400 mm a nad suportem 210 mm spolu s minimálním krokem nastavení 0,001 mm v osách X a Z zajišťují mimořádnou přesnost obrobků.
- Univerzální vřeteno: Rozsah otáček 0-2000 ot/min, průchod vřetena 52 mm(volitelně 72 mm) a kužel MK6 umožňují obrábění široké škály materiálů od oceli po lehké slitiny.
- Intuitivní řízení: Systém Siemens Sinumerik 808D v polštině se servopohony Siemens nabízí speciální režim pro uživatele konvenčních strojů, který usnadňuje přechod na práci s CNC.
- Tuhá konstrukce: Čistá hmotnost 2000 kg a rozměry balení 2640x1500x1770 mm zajišťují stabilitu při obrábění obrobků o délce až 1000 mm.

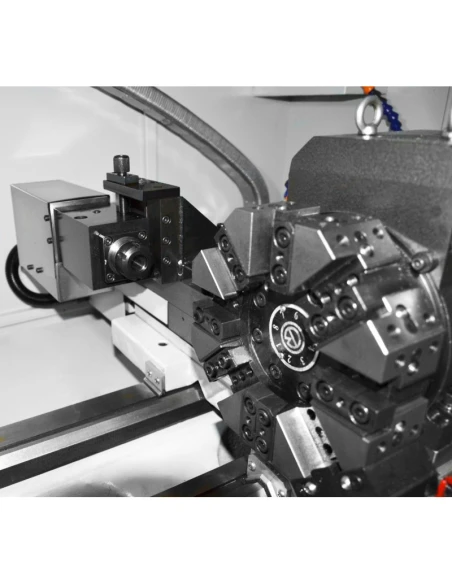

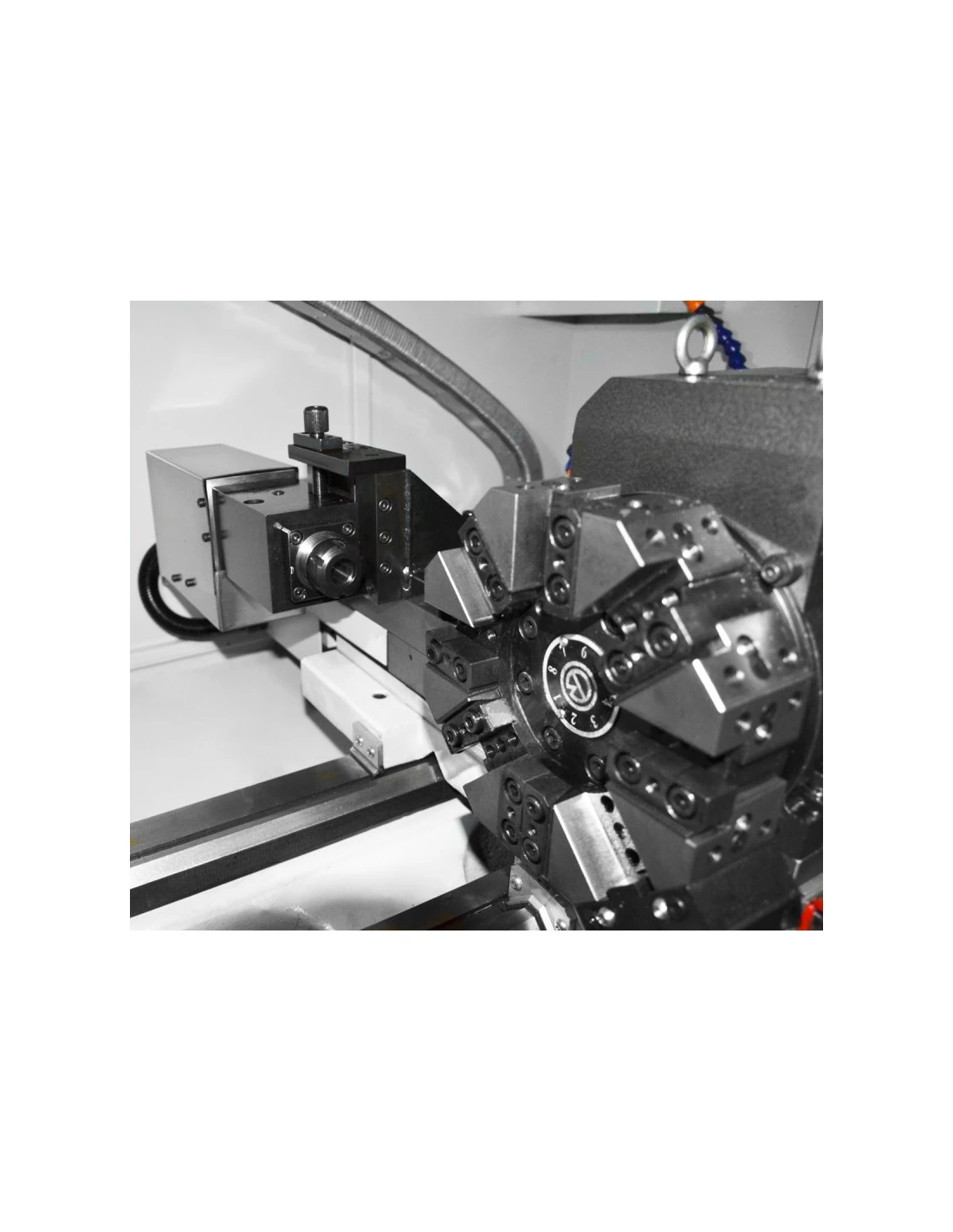

- Efektivní práce s nástroji: 4polohový držák nástrojů (volitelně 6 nebo 8 poloh) pro nástroje 20x20 mm(volitelně 25x25 mm) a hlava s poháněným nástrojem urychlují výměnu nástrojů a zkracují výrobní cyklus.
- Rychlé nastavení: Umožňuje pohodlné nastavování nástrojů a nulových bodů i provádění korekcí bez nutnosti psát program, což je vhodné pro kusovou výrobu.
- Vyšší bezpečnost: Krokové pohyby a omezení rychlosti umožňují přesné a bezpečné ovládání stroje a minimalizují riziko chyb.
- Dlouhá životnost součástí: Automatický systém mazání převodů a vedení omezuje opotřebení a prodlužuje životnost stroje.
- Optimální chlazení: Chladicí systém zajišťuje tepelnou stabilitu a chrání nástroje i obrobky při intenzivním obrábění.
- Široké možnosti použití: Stroj je určen pro přesné soustružení ve strojírenském, automobilovém a nástrojářském průmyslu, a to v sériové i malosériové výrobě.
- Hospodárný provoz: Hlavní motor s výkonem 5,5 kW a motory posuvu s krouticím momentem 6 Nm spojují vysoký výkon s nízkou spotřebou energie.
- Integrace technologických cyklů: Práce s obráběcími cykly, jako jsou příčné a kuželové soustružení, řezání závitů nebo vrtání, vyžaduje pouze zadání základních parametrů bez znalosti G-kódů.
- Možnost individuální konfigurace: Široká nabídka volitelného vybavení, jako je řízení Fanuc Oi-TF, hydraulické sklíčidlo, podavač tyčí nebo software CAD/CAM, umožňuje přizpůsobit stroj konkrétním potřebám.
- Evropské bezpečnostní normy: ES prohlášení o shodě potvrzuje splnění přísných norem bezpečnosti práce.
Konstrukce a technologie CNC soustruhu CKT 400x1000
S poháněným nástrojem
Průmyslový CNC soustruh CKT 400x1000 byl navržen s ohledem na spolehlivost a přesnost v náročných výrobních podmínkách. Mezi hlavní konstrukční prvky patří:
- Robustní lože stroje: Tuhá konstrukce s čistou hmotností 2000 kg minimalizuje vibrace a zajišťuje stabilitu během obrábění.
- Vysoce výkonné vřeteno: Průchod 52 mm(volitelně 72 mm), kužel MK6 a otáčky 0-2000 ot/min umožňují obrábění různých obrobků.

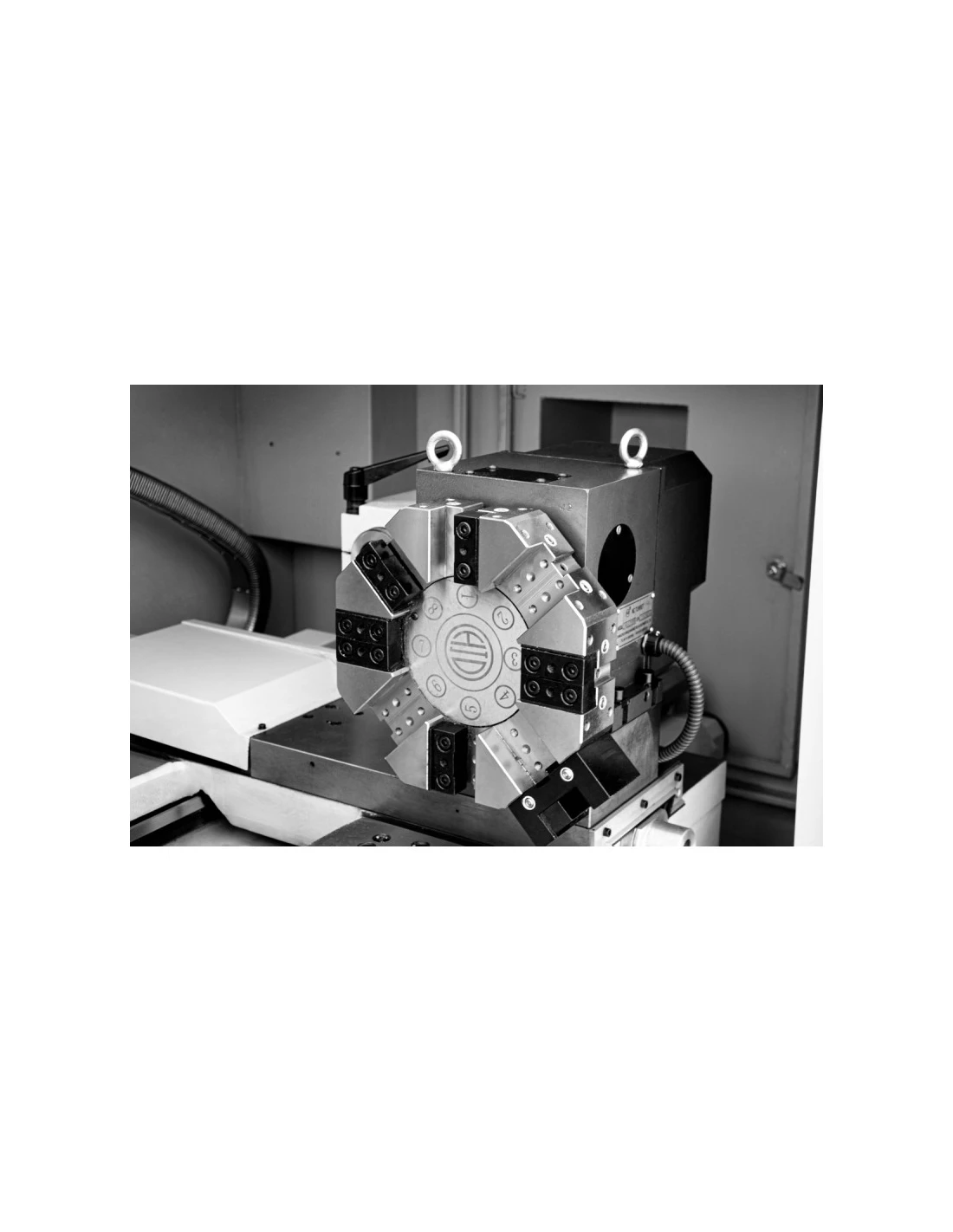

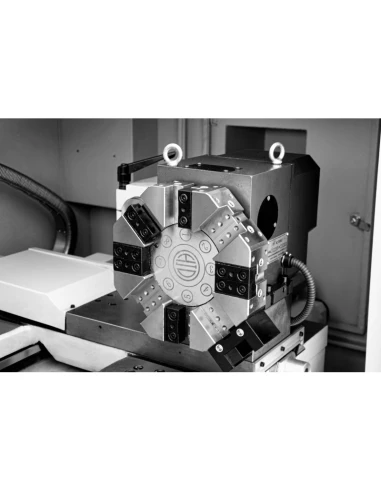

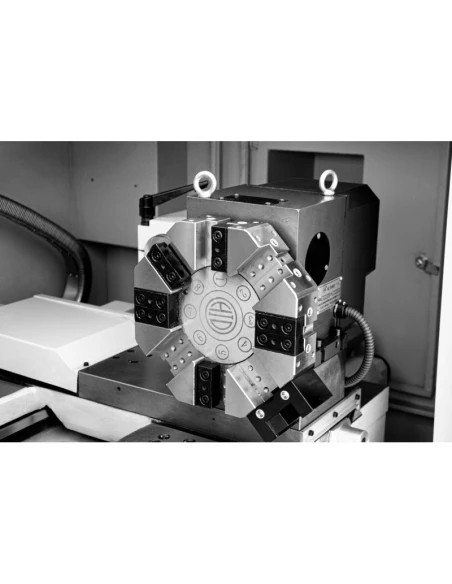

- Držák nástrojů: 6polohové provedení (volitelně 8 poloh) pro nástroje 25x25 mm zajišťuje rychlou výměnu nástrojů a flexibilitu obráběcích operací.

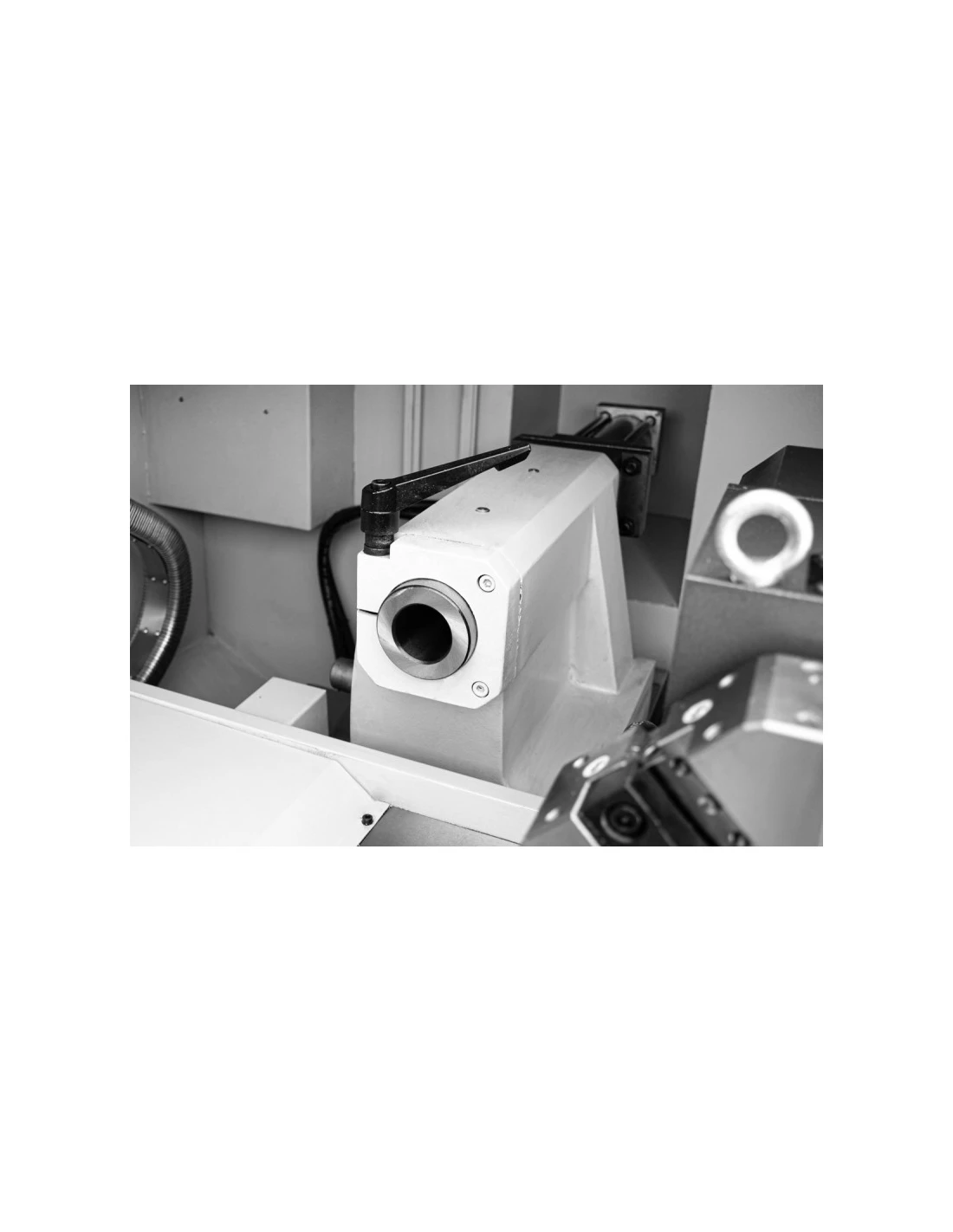

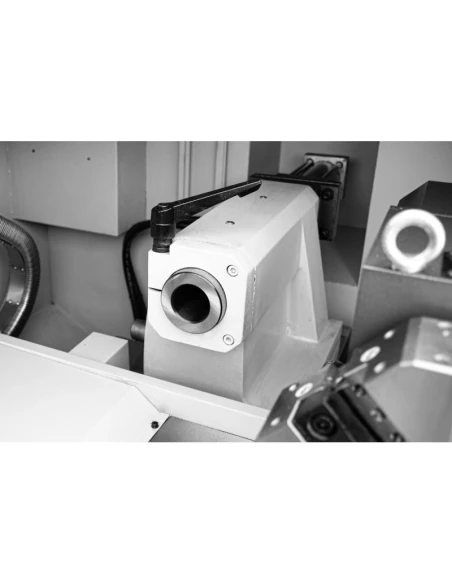

- Hydraulický koník: Pinola s kuželem MK5 a maximálním zdvihem 120 mm zajišťuje přesné podepření obrobků.

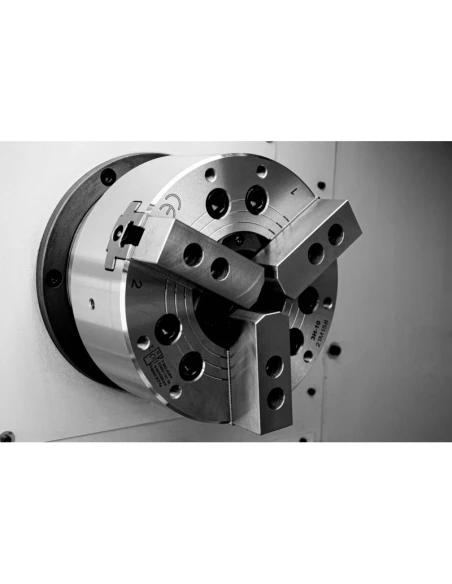

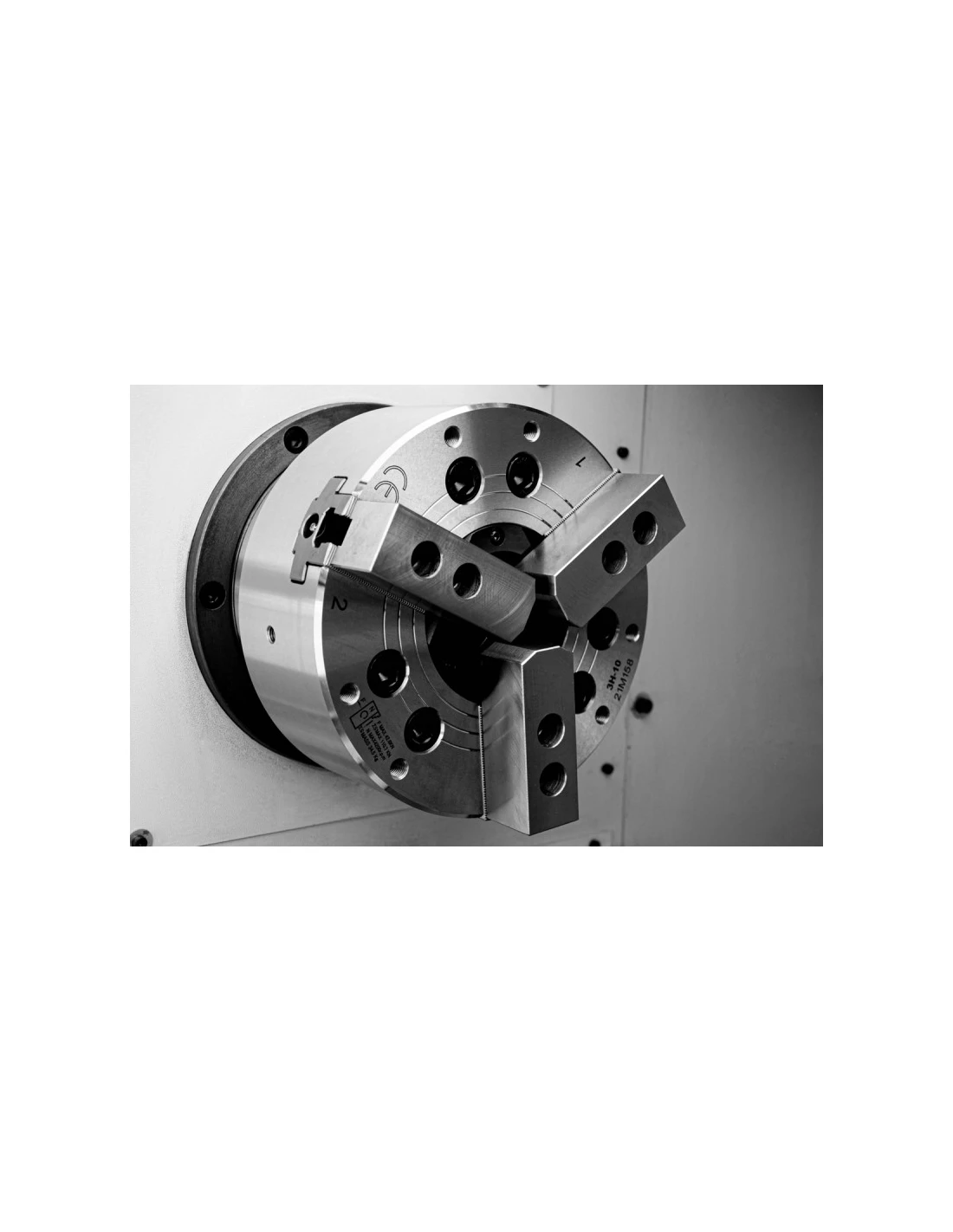

- Ručně ovládané sklíčidlo: Zajišťuje spolehlivé upnutí obrobků, přičemž pro vyšší efektivitu je volitelně dostupné hydraulické provedení.

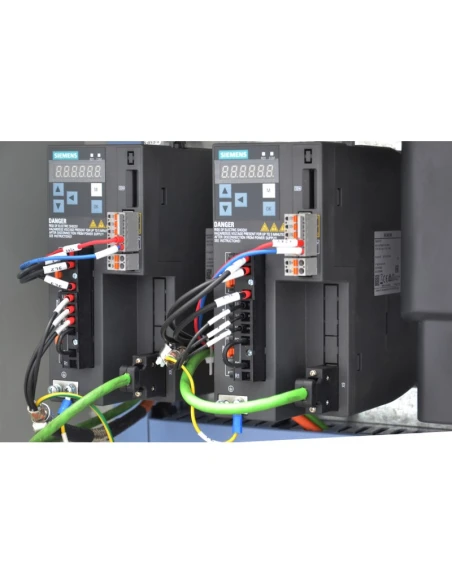

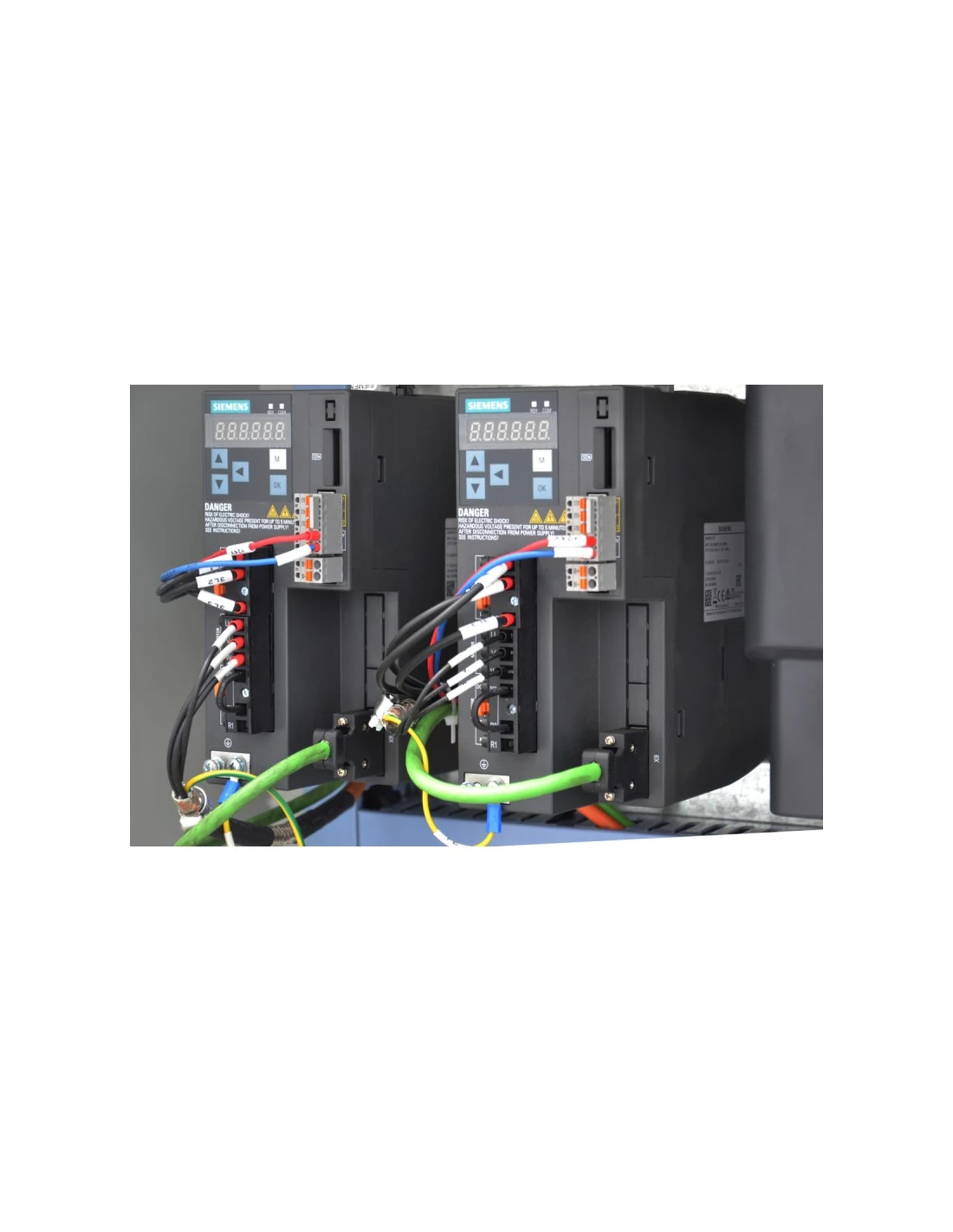

- Servopohony Siemens: Zajišťují plynulý pohyb a vysokou přesnost polohování (0,001 mm).
- Automatický systém mazání: Centrální mazání převodů a vedení omezuje opotřebení součástí.
- Chladicí systém: Udržuje optimální teplotu a zlepšuje kvalitu obrábění i životnost nástrojů.
- Halogenové osvětlení 24V: Zajišťuje velmi dobrou viditelnost pracovního prostoru a zvyšuje bezpečnost i přesnost.
Přesnost a výkonnost
Číslicově řízený soustruh CKT 400x1000 nabízí mimořádnou přesnost díky řízení Siemens Sinumerik 808D a servopohonům Siemens s krouticím momentem 6 Nm v osách X a Z. Pokročilé pevné cykly, jako jsou příčné a kuželové soustružení, řezání závitů, zapichování a konturování, zjednodušují programování a zkracují dobu obrábění. Přesnost polohování 0,001 mm v osách X a Z, rychlost pohybu osy X (8 m/min) a osy Z (10 m/min) spolu s integrací technologických cyklů zajišťují vysokou kvalitu obrobků o průměru až 400 mm a délce 1000 mm.
Použití CNC soustruhu na kov CKT 400x1000
CNC soustruhy na kov, jako je CKT 400x1000, se používají v různých průmyslových odvětvích, například:
- Strojírenský průmysl: Výroba hřídelí, pouzder, přírub a přesných součástí.
- Automobilový průmysl: Obrábění součástí motorů, převodovek a systémů odpružení.
- Nástrojářský průmysl: Výroba závitů, drážek a obrobků se složitou geometrií.
- Sériová a malosériová výroba: Vhodný pro středně sériovou výrobu a rychlou výrobu jednotlivých obrobků ve výzkumných a vývojových provozech.
Stroj je vhodnou volbou pro provozy, které hledají univerzální a spolehlivý CNC soustruh.
Standardní vybavení
- Řízení SIEMENS SINUMERIK 808 Advanced v polštině
- Servopohony Siemens
- Ručně ovládané sklíčidlo
- 4polohový držák nástrojů a poháněný nástroj
- Sada měkkých čelistí
- Hydraulický koník s pinolou MK5
- Chladicí systém
- Systém automatického mazání převodů a vedení
- Halogenové osvětlení 24V
- Návod v polštině
- ES prohlášení o shodě
Volitelné vybavení
- Hydraulické sklíčidlo
- 6polohový a 8polohový držák nástrojů
- Pohyblivá luneta
- Pevná luneta
- Přídavné měkké čelisti
- Tvrdé čelisti
- Nástrojové držáky
- Software CAD/CAM
Technické parametry
Technické parametry |
| Max. průměr soustružení nad ložem | 400 mm |
| Max. průměr soustružení nad suportem | 210 mm |
| Vzdálenost mezi hroty | 1000 mm |
| Rozsah otáček vřetena | 0-2000 ot./min |
| Průchod vřetena | 52 mm (volitelně 72 mm) |
| Kužel otvoru vřetena | MK6 |
| Počet poloh držáku nástrojů | 6+1 poháněných |
| Max. rozměr nožového držáku | 25x25 mm |
| Min. jednotka nastavení (osa X; Z) | 0,001 mm ; 0,001 mm |
| Rychlost pohybu osy X (podélně) | 8 m/min |
| Rychlost pohybu osy Z (příčně) | 10 m/min |
| Kužel pinoly koníku | MK5 |
| Max. rozsah posuvu pinoly koníku | 120 mm |
| Výkon hlavního motoru | 5,5 kW |
| (X) motor posuvu | 6 Nm |
| (Z) motor posuvu | 6 Nm |
| Rozměry balení | 2640x1500x1770 mm |
| Čistá hmotnost | 2000 kg |
CNC řízení – Siemens Sinumerik 808D, SINUMERIK 828D a Fanuc Oi-TF
CNC soustruhy CORMAK 400x1000 LT1 jsou vybaveny profesionálními řídicími systémy renomovaných výrobců Siemens, Fanuc a GSK. Zajišťují přesnost, spolehlivost a flexibilní přizpůsobení různým výrobním požadavkům, od jednoduchých operací až po složité obráběcí procesy.
Siemens Sinumerik 808D – kompaktní CNC řízení pro základní použití
Siemens Sinumerik 808D je ekonomické CNC řízení určené pro soustruhy a frézky základní třídy a je vhodné pro malé a střední provozy. Mezi jeho hlavní vlastnosti patří:
- Intuitivní ovládání: Grafické rozhraní a funkce Teach-In usnadňují programování a zkracují dobu zaškolení obsluhy na minimum.
- Vysoká spolehlivost: Odolná konstrukce chráněná proti prachu a vlhkosti zajišťuje stabilní provoz v náročných dílenských podmínkách.
- Kompatibilita: Řízení je určeno pro stroje se standardními požadavky a umožňuje snadnou integraci servopohonů SIEMENS.
- Optimalizace provozních nákladů: Nízká spotřeba energie a minimální nároky na servis jsou vhodné pro začínající uživatele CNC.
CNC řízení – Siemens a Fanuc
CNC soustruh CORMAK 400x1000 LT1 nabízí moderní CNC řídicí systémy, jako jsou SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D a Fanuc Oi-TF, které zajišťují přesnost, spolehlivost a snadnou obsluhu:
SIEMENS SINUMERIK 808 Advanced
- Intuitivní rozhraní: Snadno se ovládá a je vhodné pro menší dílny a začínající uživatele.
- Spolehlivost: Odolná konstrukce vhodná do náročných průmyslových podmínek.
- Hospodárnost: Určeno pro základní soustružnické a frézovací operace.
Siemens Sinumerik 828D
- Vysoký výpočetní výkon: Umožňuje dynamické obrábění a zpracování složitých cyklů.
- Integrace s CAD/CAM: Usnadňuje spolupráci s konstrukčním softwarem.
- Pokročilé funkce: Optimalizace drah nástroje a možnost rozšíření o další moduly.
Fanuc Oi-TF
- Stabilita: Spolehlivý provoz při sériové výrobě a dlouhodobém používání.
- Pokročilé soustružnické cykly: Vhodné pro přesné obráběcí operace, jako je soustružení závitů a drážkování.
- Intuitivní ovládání: Přehledné rozhraní urychluje programování.
Stáhnout návod Siemens Sinumerik 828/840
