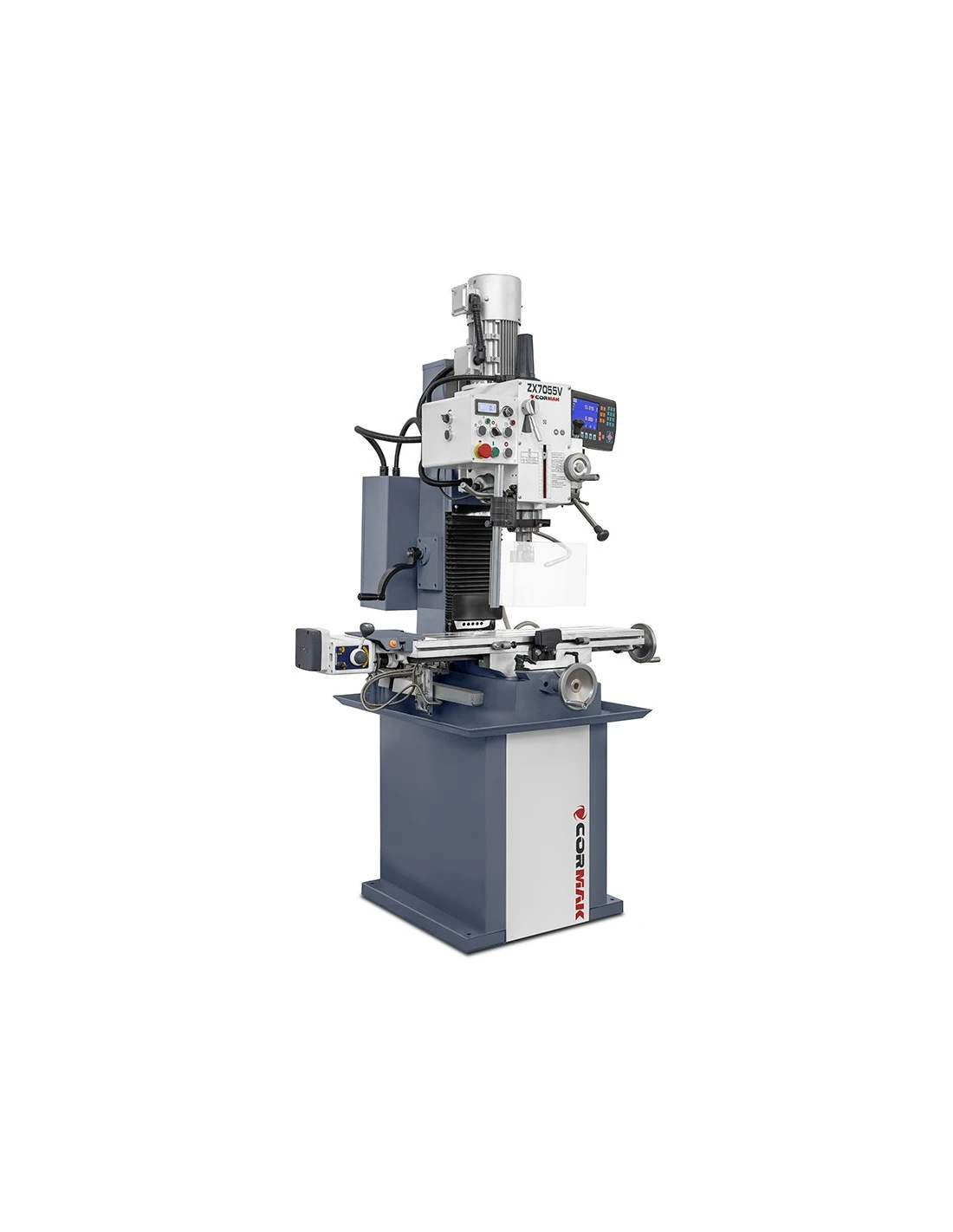

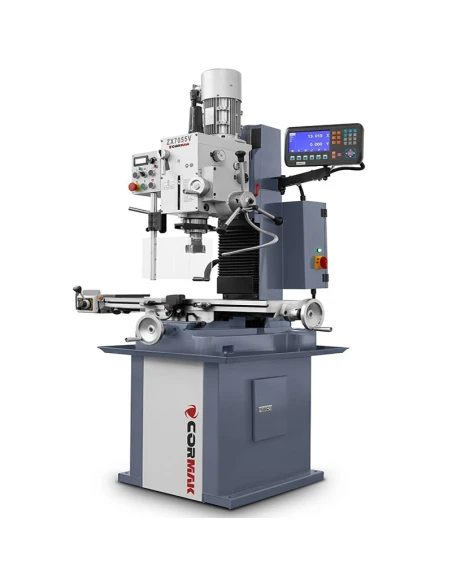

Frézka-vrtačka ZX 7055 VARIO

Frézka-vrtačka ZX 7055 VARIO – profesionální stroj pro přesné obrábění kovů

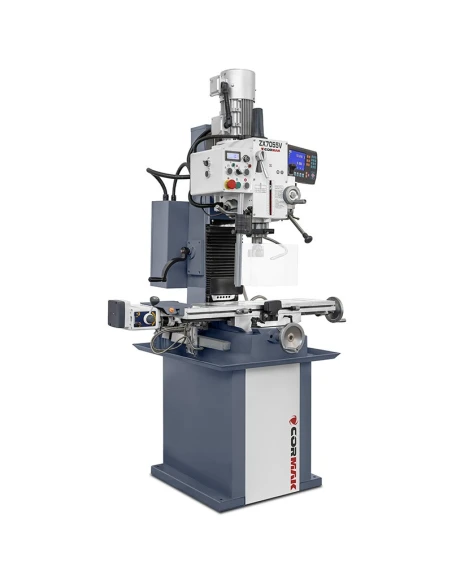

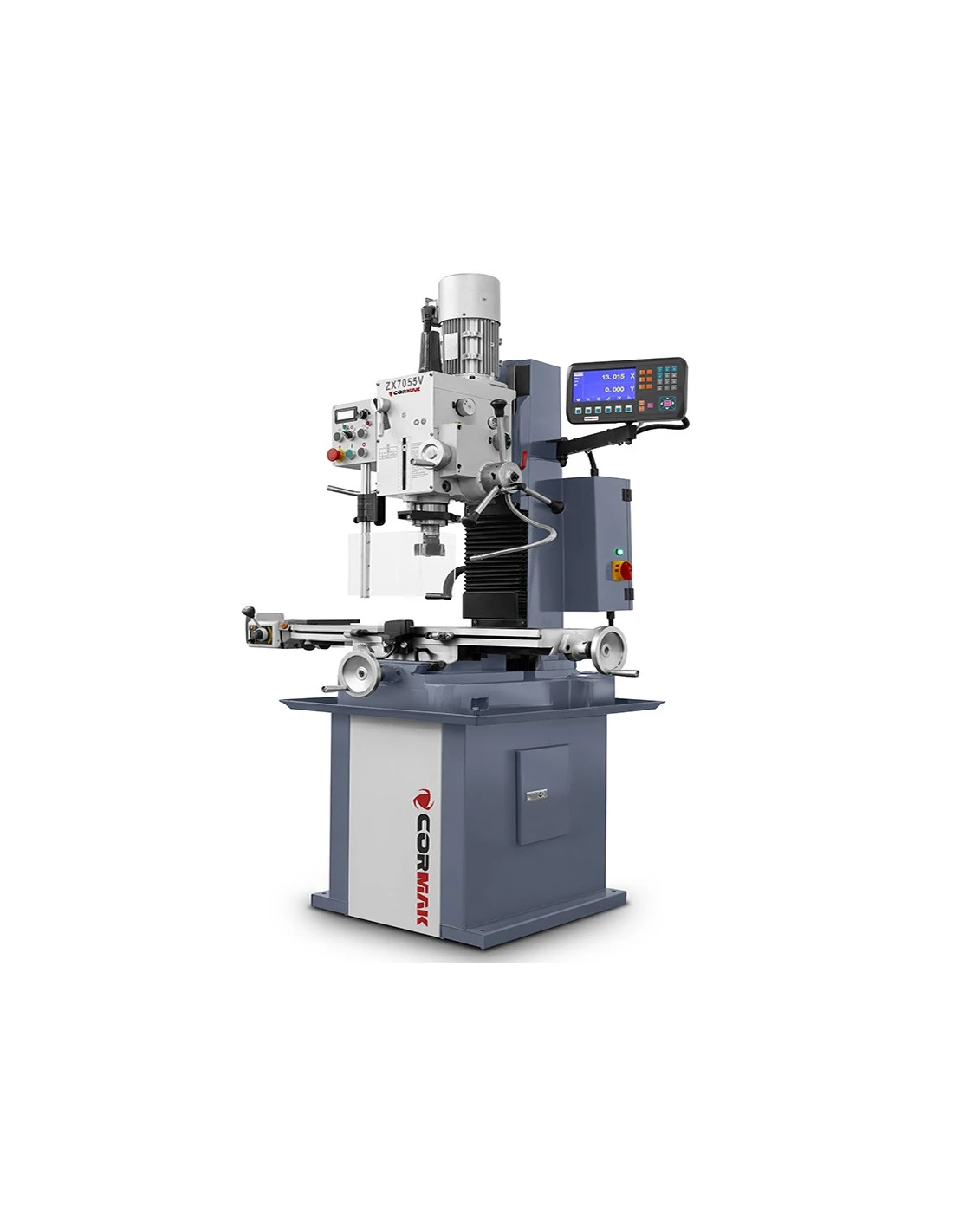

Frézka-vrtačka ZX 7055 VARIO značky CORMAK je výkonná univerzální frézka určená k vrtání, frézování a řezání závitů do oceli a litiny. Konstrukce založená na masivním odlitku a plynule nastavitelné otáčky ve dvou rozsazích zajišťují opakovatelnou přesnost při kusové a malosériové výrobě.

Hlavní přednosti stroje

• Tuhá litinová základna a sloup– stabilita při obrábění náročných obrobků, omezení vibrací a delší životnost nástrojů.
• Plynulá regulace otáček vřetena ve 2 rozsazích: 75–438 ot./min(nízký) a 438–2500 ot./min(vysoký) – optimální volba parametrů podle průměru nástroje a obráběného materiálu.
• Automatický posuv vřetena– rovnoměrné obrábění a nižší riziko zlomení vrtáku při hlubokém vrtání.
• Funkce řezání závitů– po dosažení nastavené hloubky závitu se vřeteno přepne na zpětný chod.
• Broušená ozubená kola– tichý chod převodovky a stabilní krouticí moment na vřetenu.

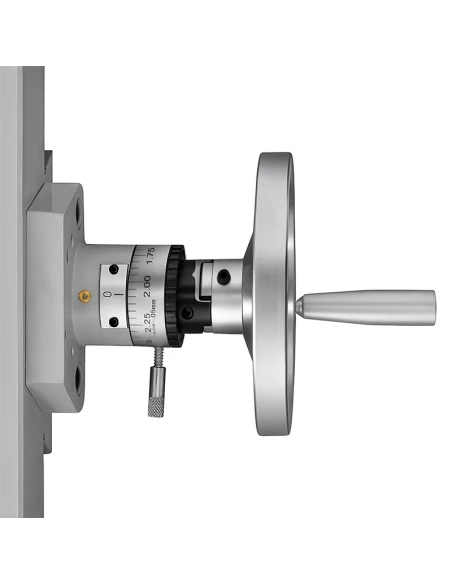

• Rybinová vedení v jednotlivých osách – přesný pohyb stolu a spolehlivé zachování geometrie.
• Otočná hlava ±90° s výškovým nastavením – snadné srážení hran, vytváření podříznutí a provádění úhlových operací.
• Levý a pravý chod– bezpečné řezání závitů a vyjíždění nástroje.
• Výkonný chladicí systém, který účinně odvádí teplo během obrábění, zabraňuje přehřívání nástroje a materiálu, a tím zvyšuje přesnost práce i životnost řezných nástrojů.

Konstrukce a technologie

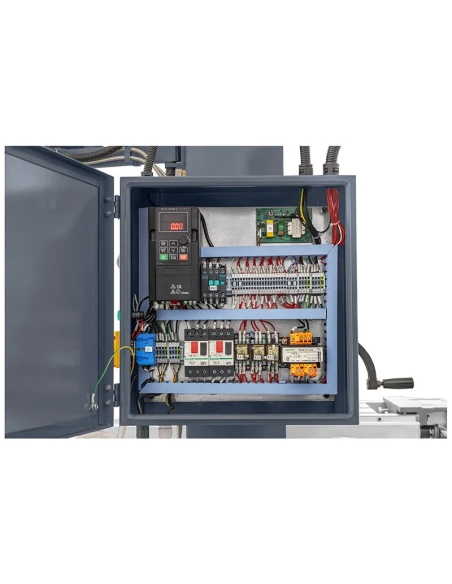

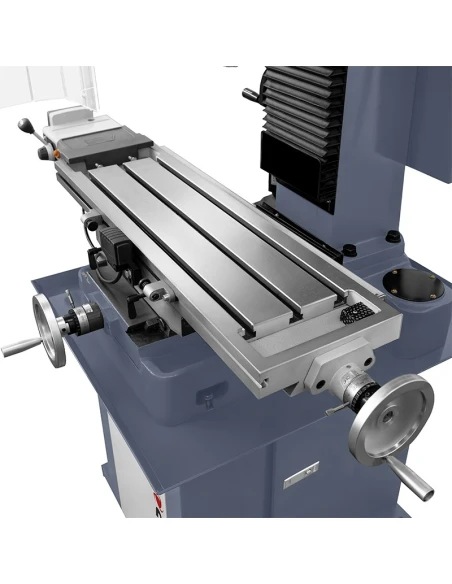

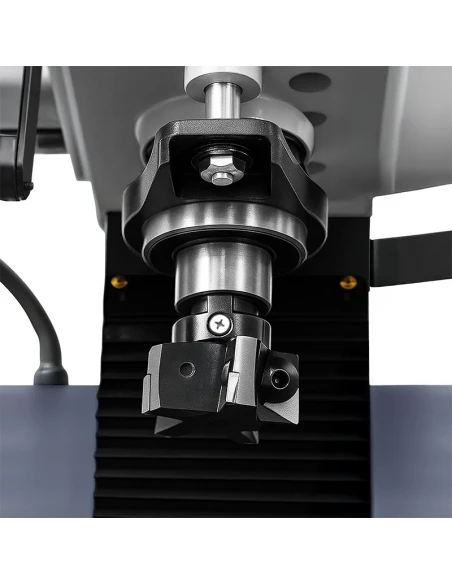

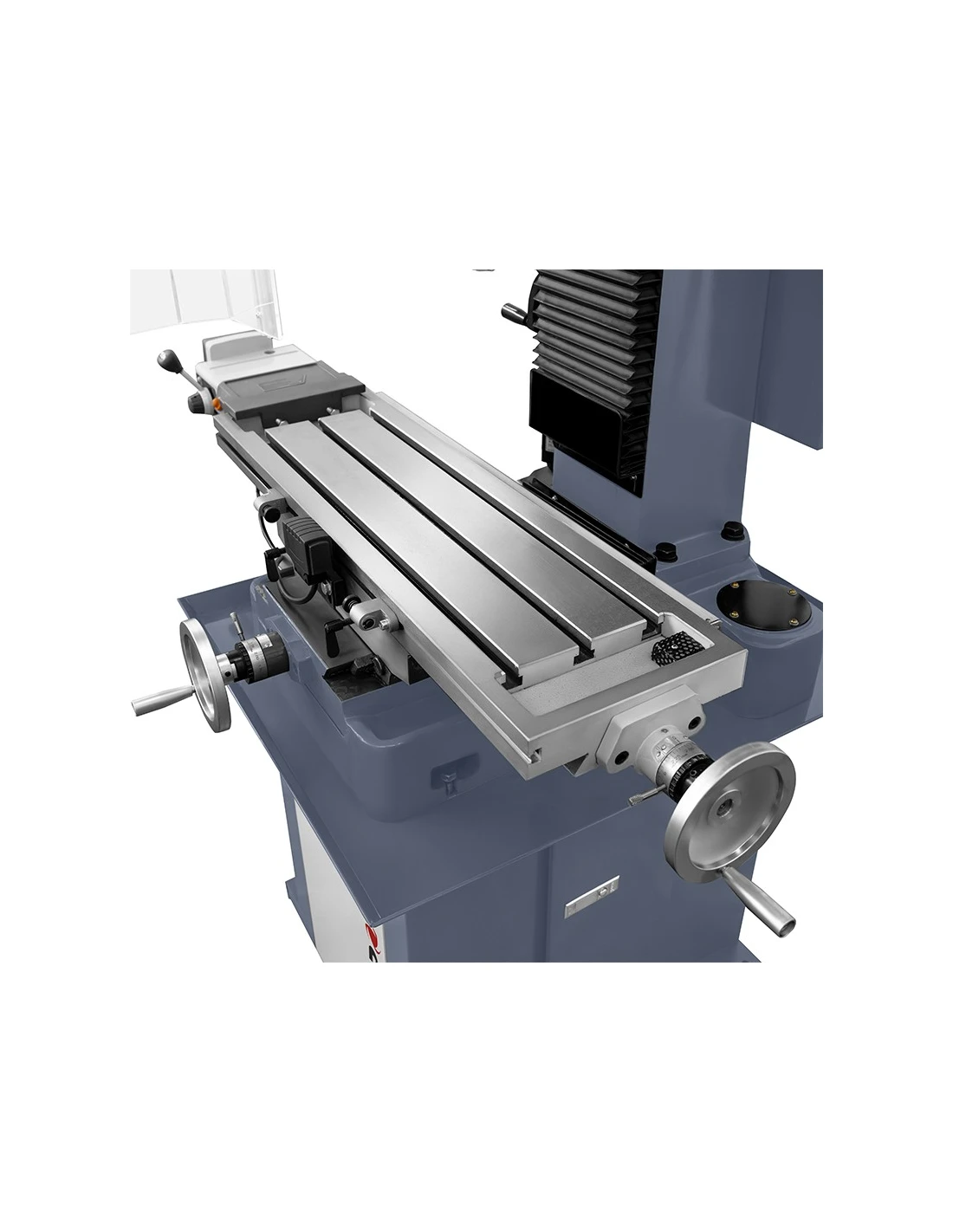

Základ stroje tvoří těžký litinový odlitek se širokými vedeními, který minimalizuje průhyb při čelním a válcovém čelním frézování. Masivní křížový stůl s velkou pracovní plochou má přesně broušený povrch, který zaručuje rovinnost upnutí. Vřeteno s kuželem MK4 pohání motorstrong">S1/S6 1,5/1,8 kWs plynulou regulací otáček. Integrovaný chladicí systém stabilizuje teplotu v oblasti řezu a zlepšuje kvalitu obrobeného povrchu.

Přesnost a pracovní výkon

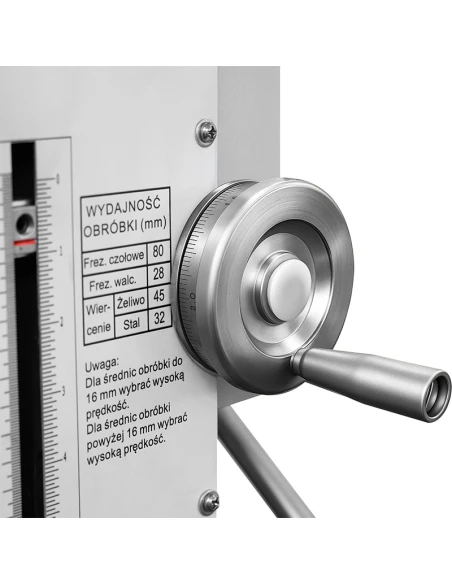

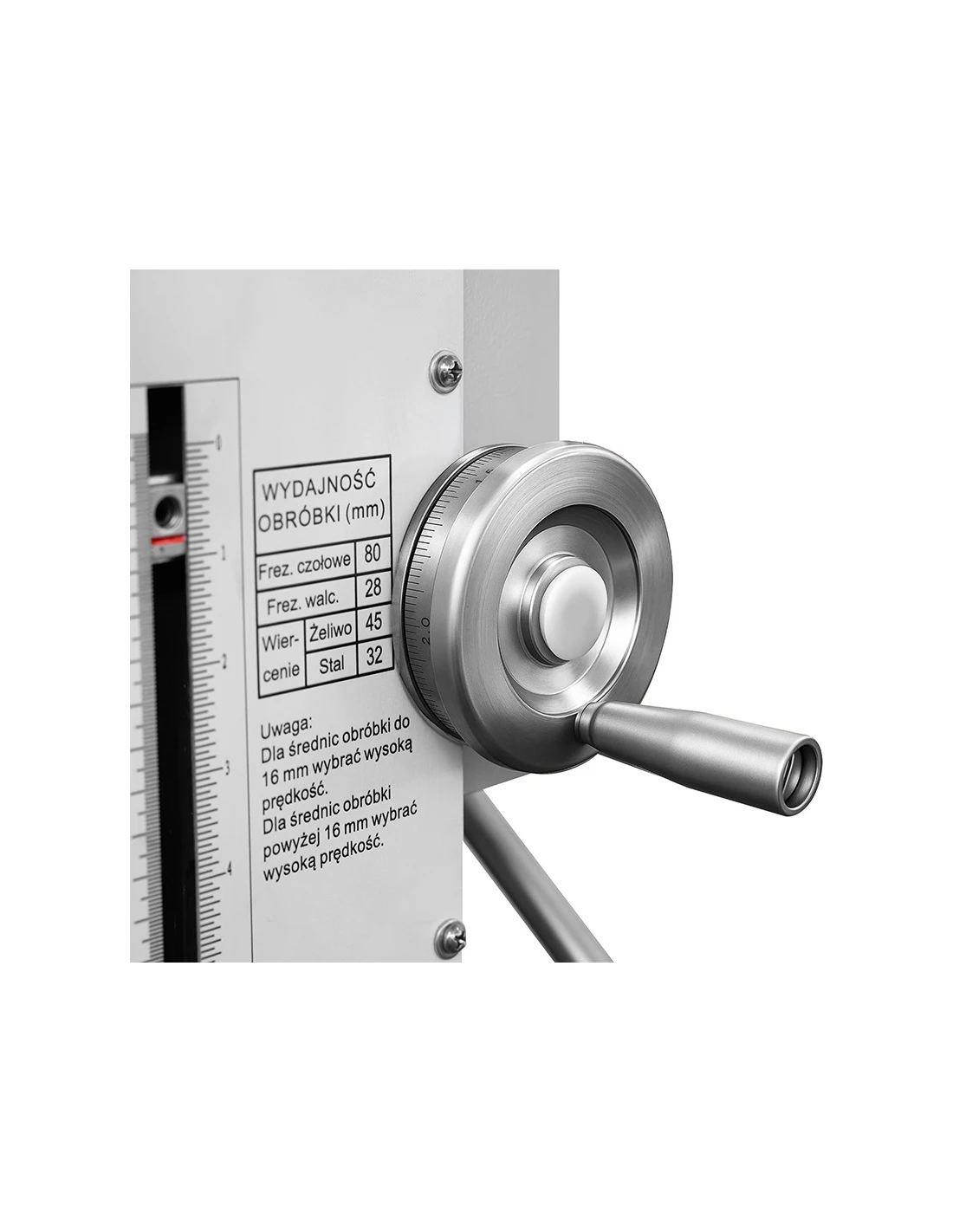

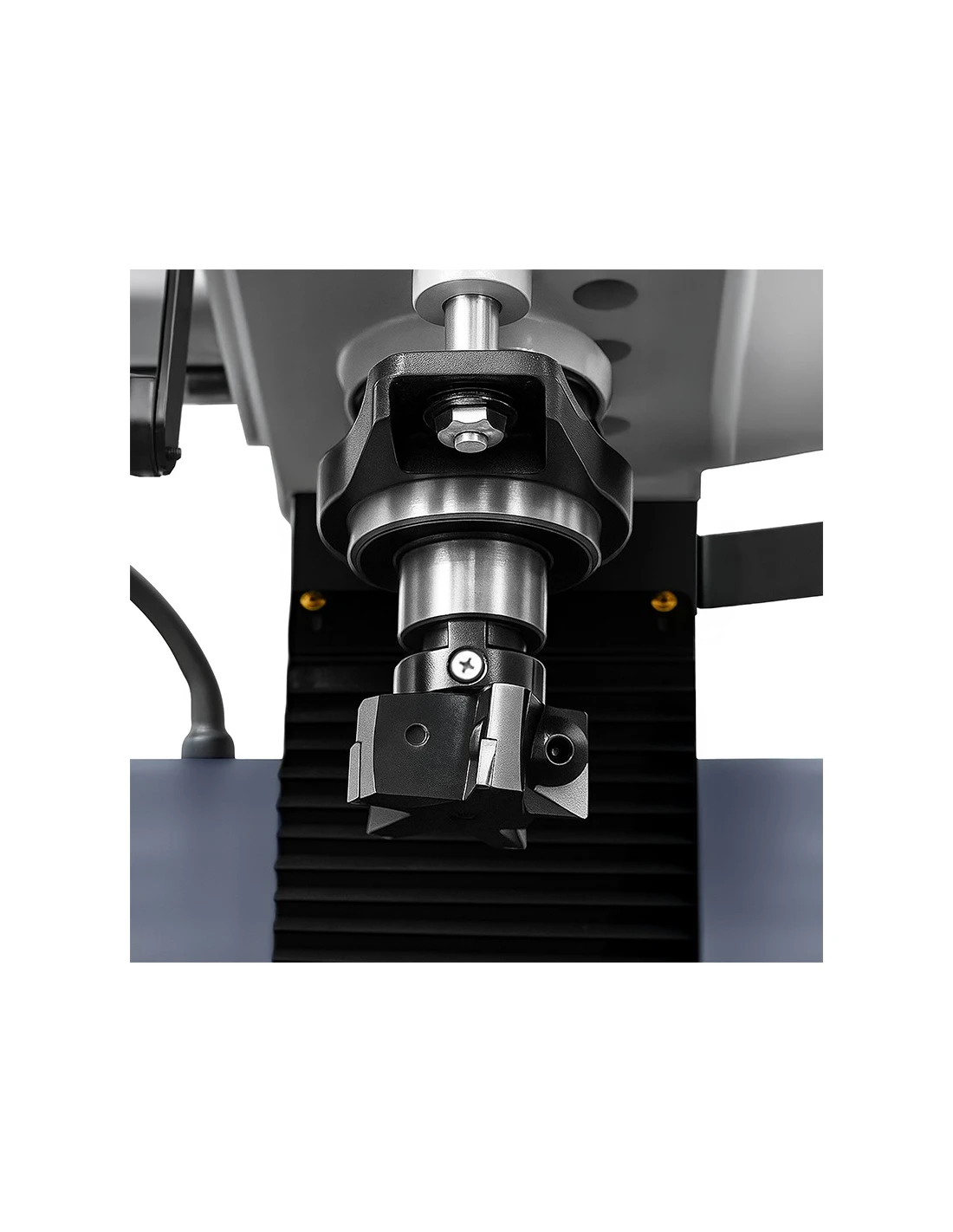

Kombinace broušených převodů a robustních vedení zajišťuje vysokou rozměrovou opakovatelnost a hladký povrch. Automatický posuv vřetena a dva rozsahy otáček umožňují zvolit stabilní parametry pro vrtání do oceli až do Ø32 mm a do litiny až do Ø45 mm a také pro čelní frézování až do Ø80 mm a válcové čelní frézování až do Ø28 mm. Ergonomické výškové nastavení hlavy zkracuje dobu přestavování při sériové i kusové výrobě.

Použití

ZX 7055 VARIO je určena pro nástrojárny, oddělení údržby, zámečnické dílny a malosériovou výrobu, kde je zapotřebí víceúčelová frézka-vrtačka kombinující vrtání, frézování, zahlubování a řezání závitů na jednom stroji.

Standardní vybavení

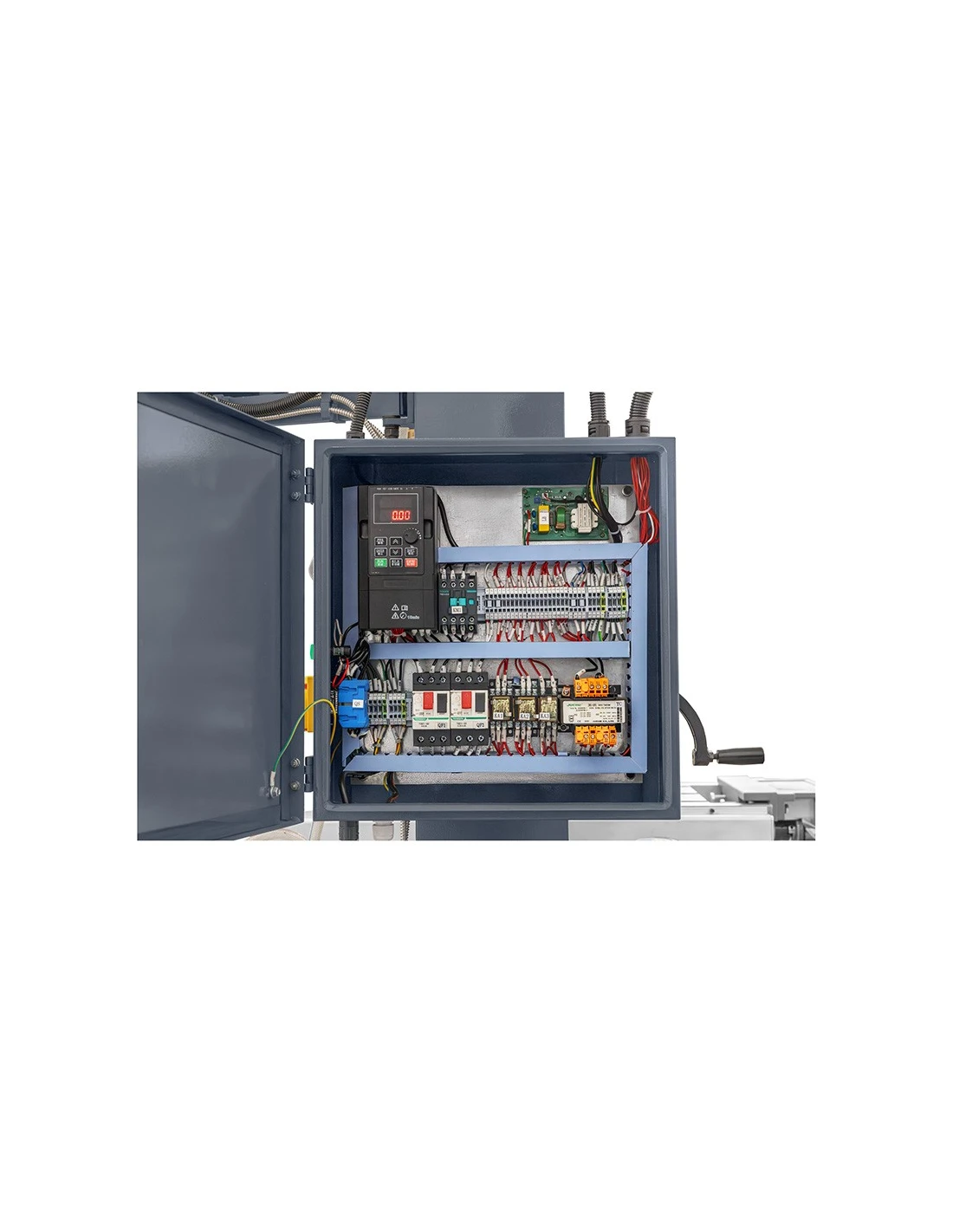

• plynulá regulace otáček vřetena,
• výškové nastavení vřeteníkové hlavy elektromotorem,
• chladicí systém.

Volitelné vybavení

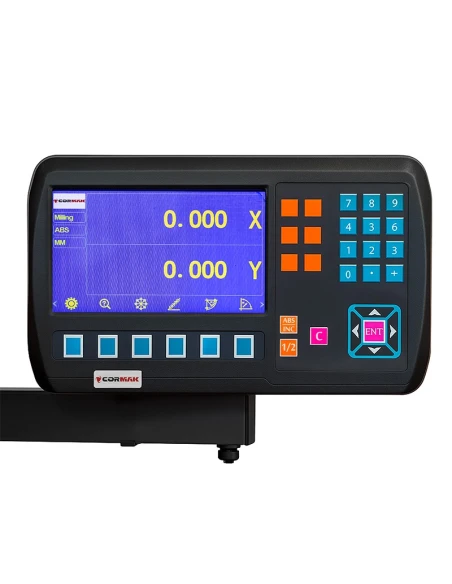

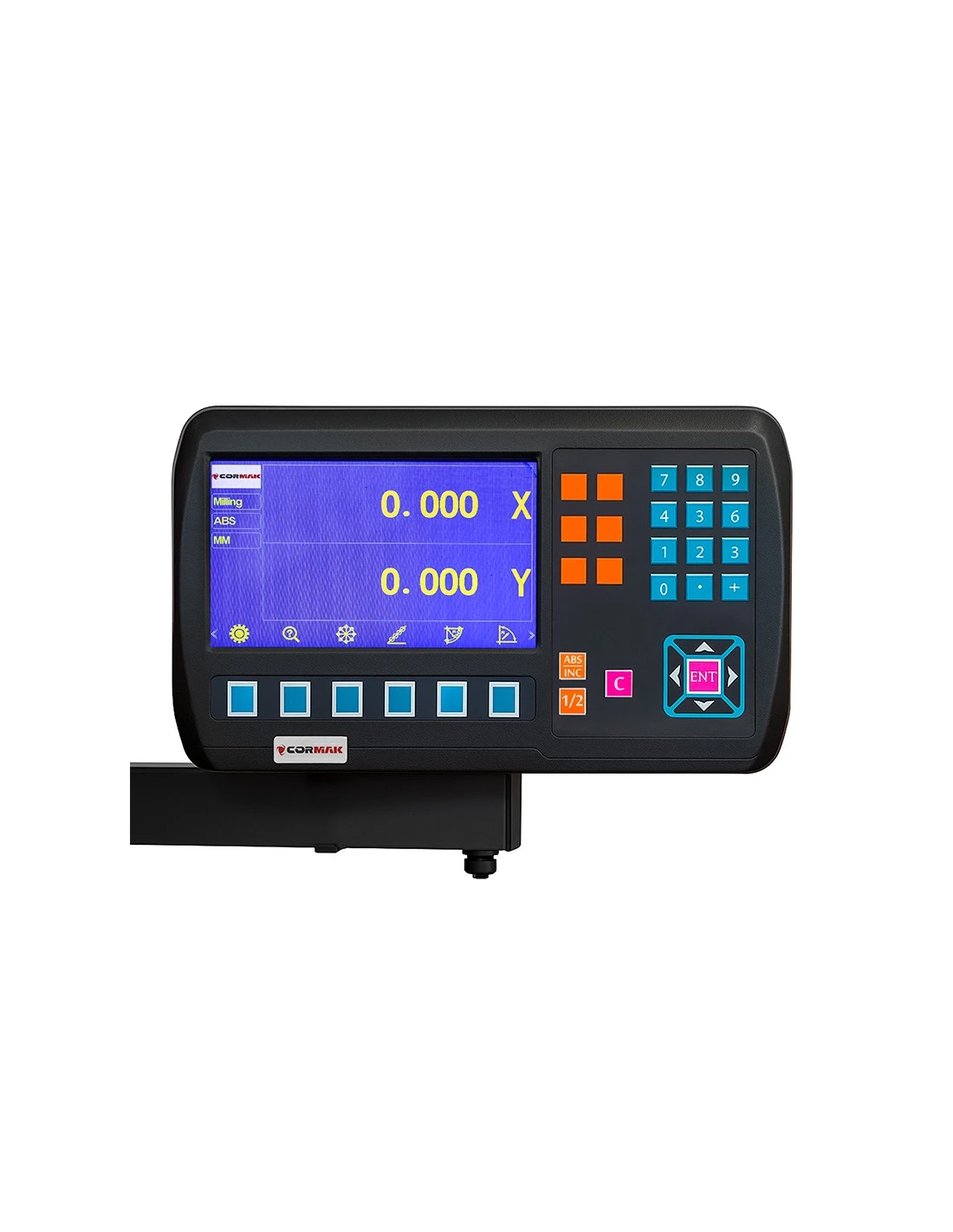

• digitální odměřování ve 2 osách,

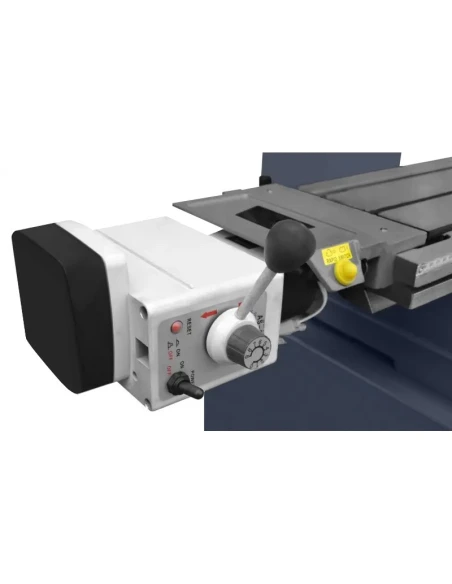

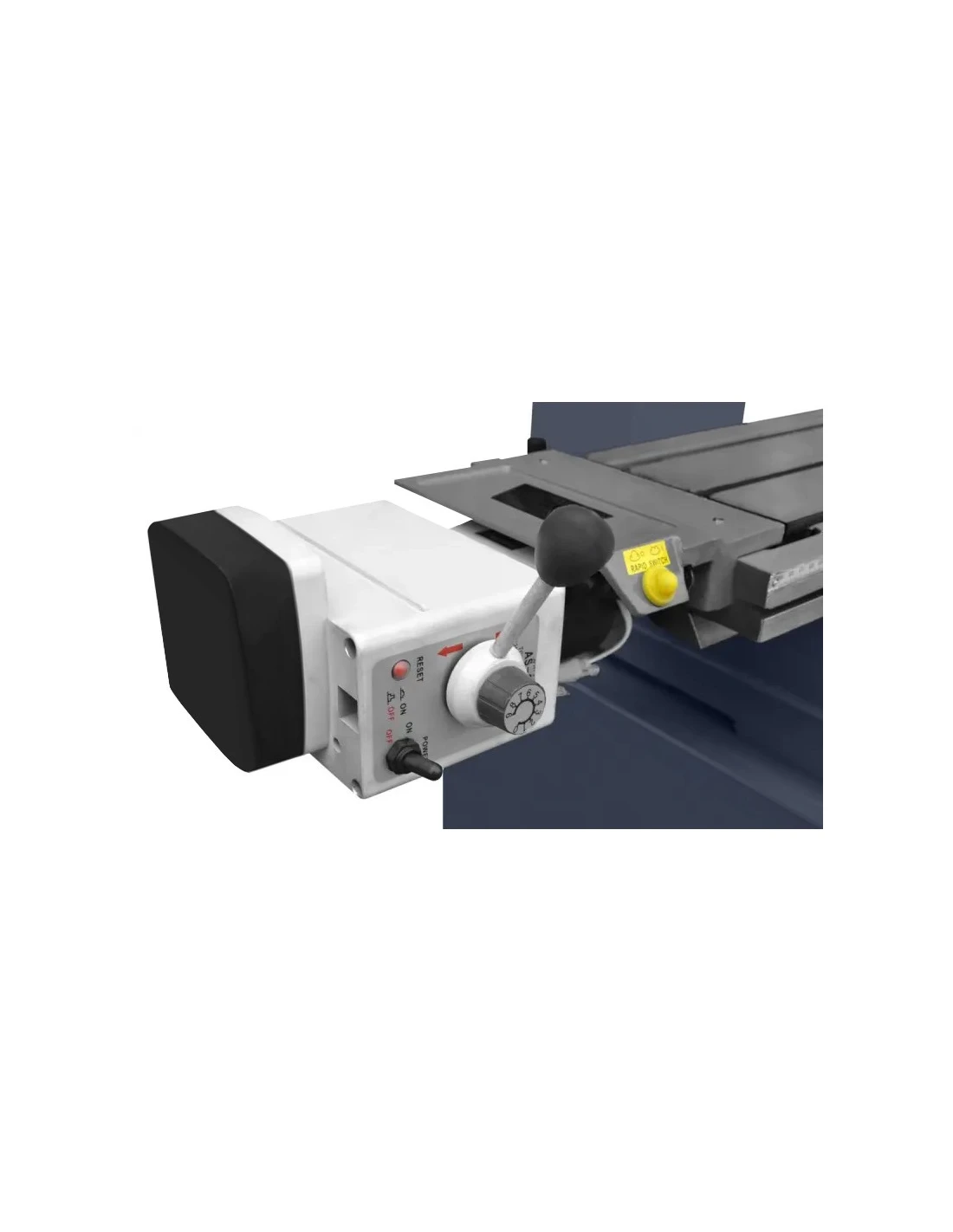

• automatický podélný posuv stolu s regulací rychlosti,
• podstavec frézky,
• otočné, sklopné a přesné svěráky,
• otočné stoly a dělicí přístroje,
• závitovací a frézovací hlavy,
• stopkové frézy (HSS, HSSE, HSS-PM, VHM),
• vrtáky s válcovou a kuželovou stopkou,
• frézovací destičky, ruční a strojní závitníky,
• sada upínacích prvků,

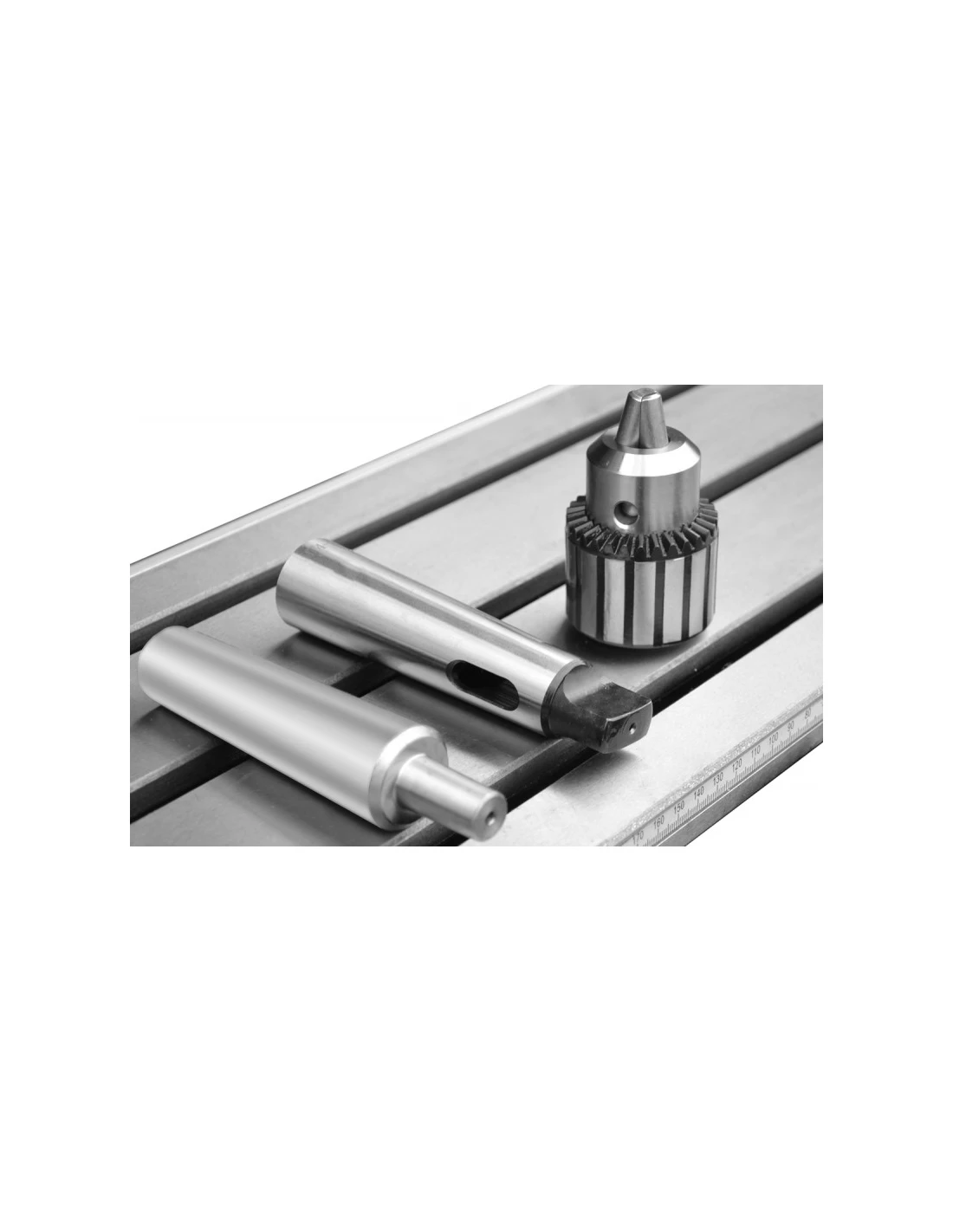

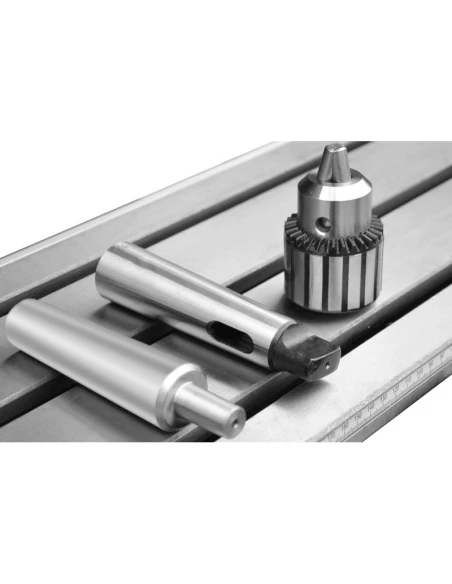

• nástrojové držáky (kleštinové, Weldon), upínací trny a vrtací sklíčidla.
