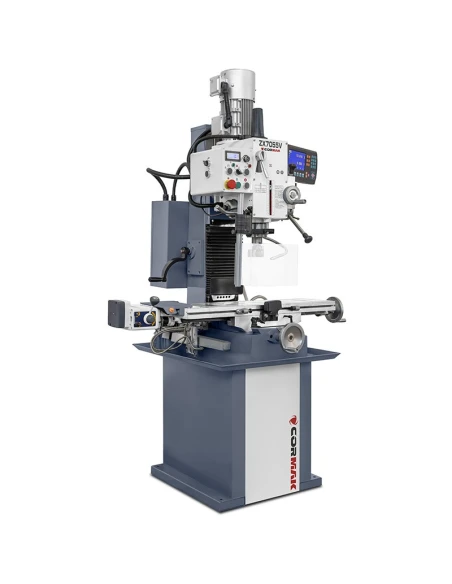

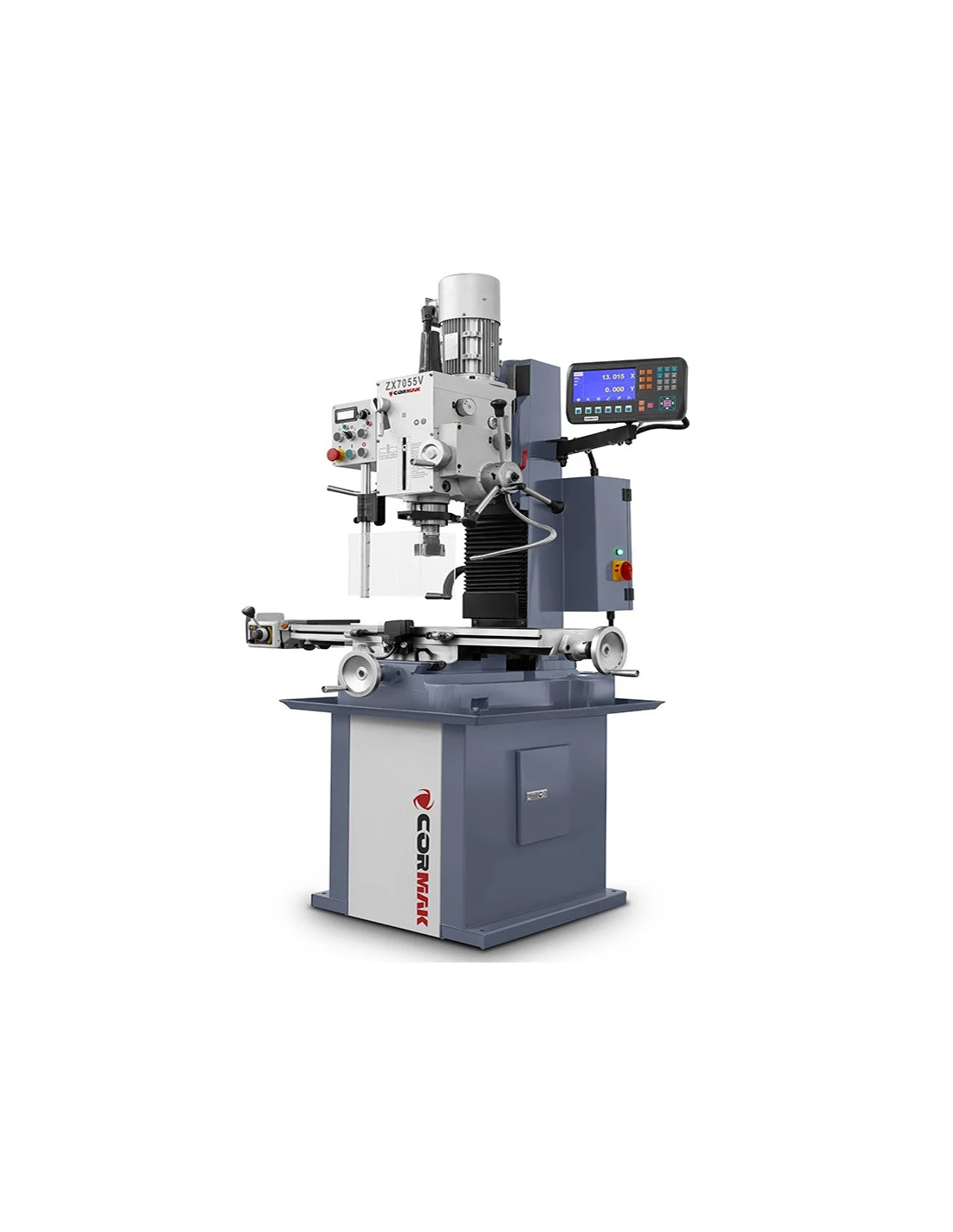

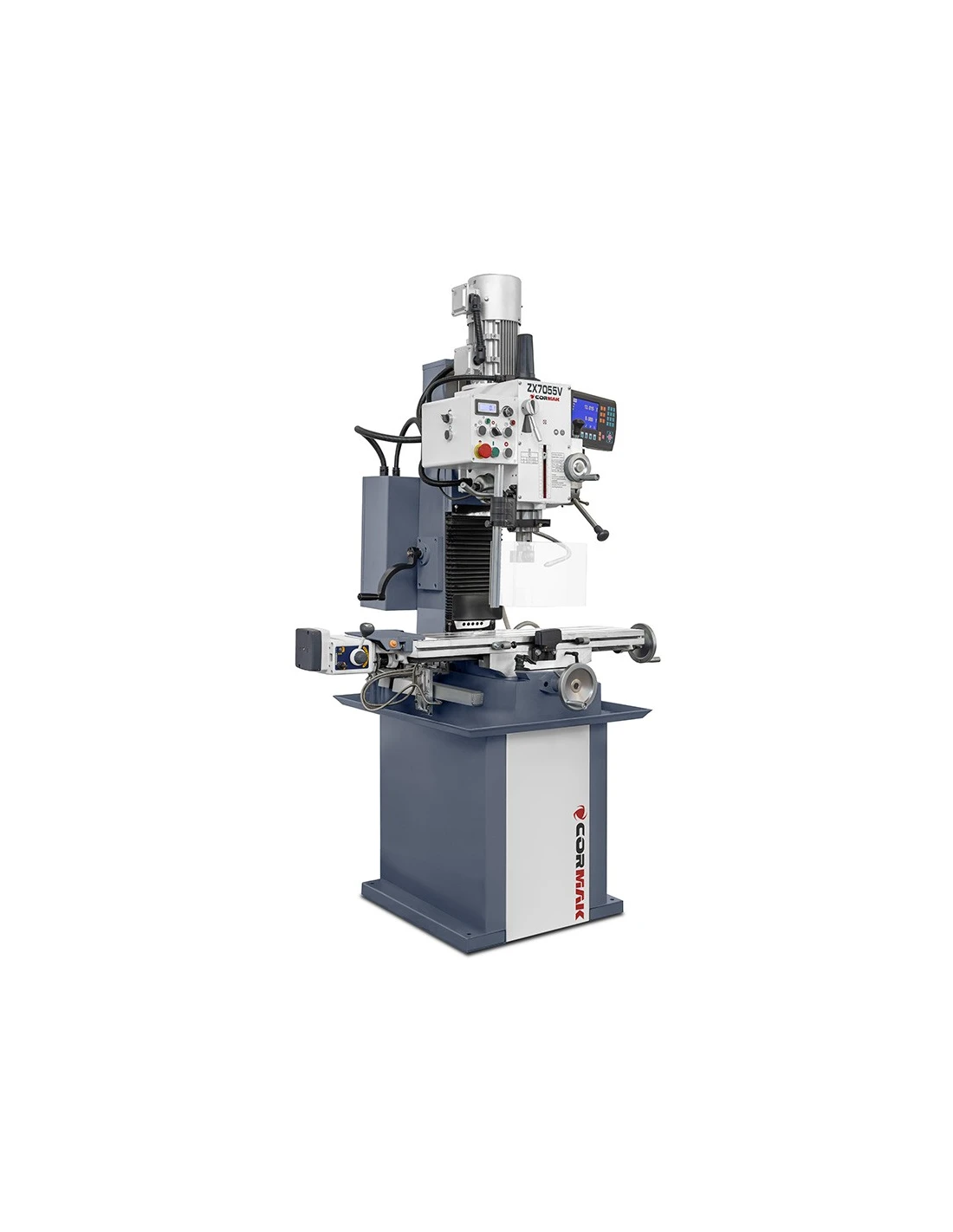

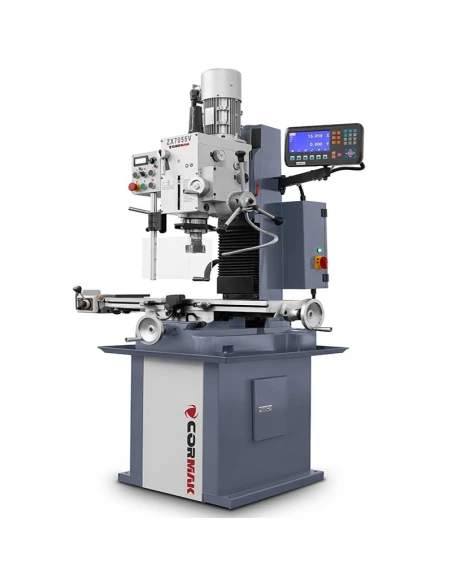

Frézka-vrtačka ZX 7055 VARIO DRO

Frézka-vrtačka ZX 7055 VARIO DRO značky CORMAK je výkonná univerzální frézka pro vrtání, frézování a závitování oceli a litiny. Konstrukce založená na masivním odlitku, plynule nastavitelné otáčky ve dvou rozsazích a digitální odměřování polohy zajišťují opakovatelnou přesnost při kusové a malosériové výrobě.

Hlavní přednosti stroje

• Tuhá litinová základna a sloup– stabilita při obrábění náročných obrobků, omezení vibrací a prodloužení životnosti nástrojů.
• Plynulá regulace otáček vřetena ve 2 rozsazích: 75–438 ot./min(nízký rozsah) a 438–2500 ot./min(vysoký rozsah) – optimální volba parametrů podle průměru nástroje a obráběného materiálu.

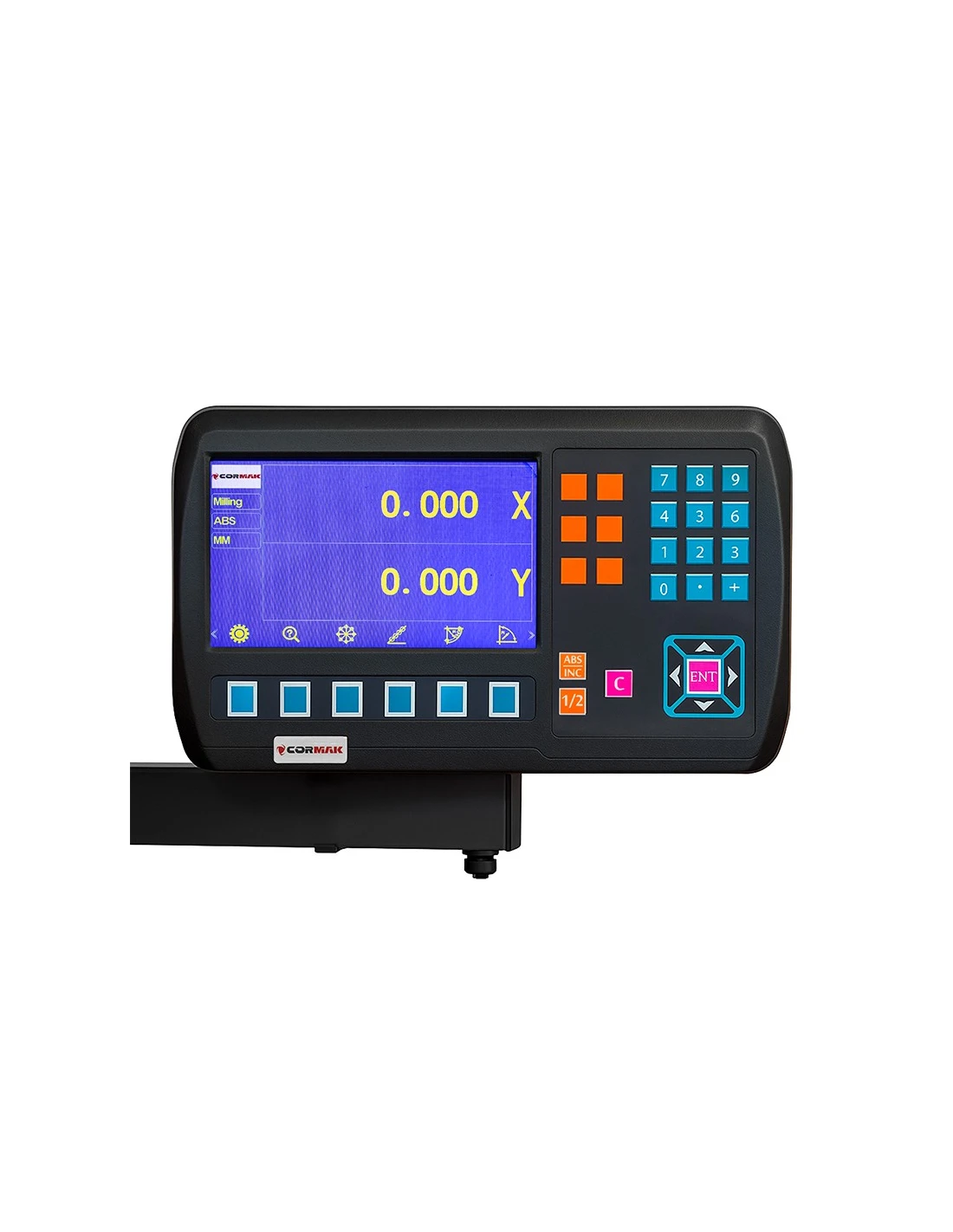

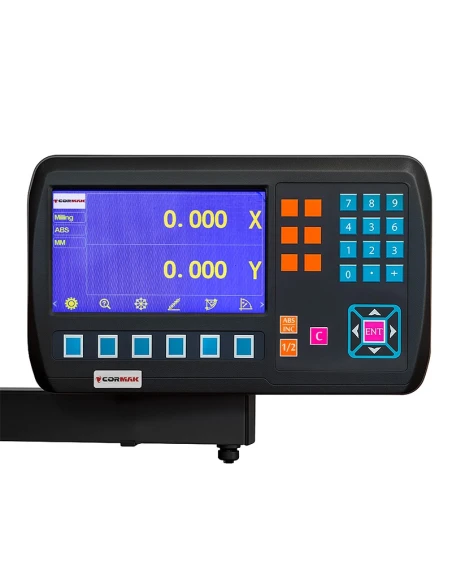

• Dvouosé digitální odměřování (DRO)– rychlé polohování bez chyb při odečítání z nonia a kratší doba seřízení.
• Automatický posuv vřetena– rovnoměrné obrábění a menší riziko zlomení vrtáku při hlubokém vrtání.
• Funkce závitování– po dosažení nastavené hloubky závitu se směr otáčení vřetena obrátí.
• Broušená ozubená kola– tichý chod převodovky a stabilní krouticí moment na vřetenu.
• Rybinová vedení jednotlivých os zajišťují přesný pohyb stolu a stabilní geometrii.
• Otočná hlava ±90° s nastavením výšky – snadné srážení hran, zhotovování podříznutí a úhlové obrábění.
• Levý a pravý chod– bezpečné závitování a vyjíždění nástroje.
• Výkonný chladicí systém, který účinně odvádí teplo během obrábění, zabraňuje přehřívání nástroje a materiálu, a tím zvyšuje přesnost práce i životnost řezných nástrojů.

Konstrukce a technologie

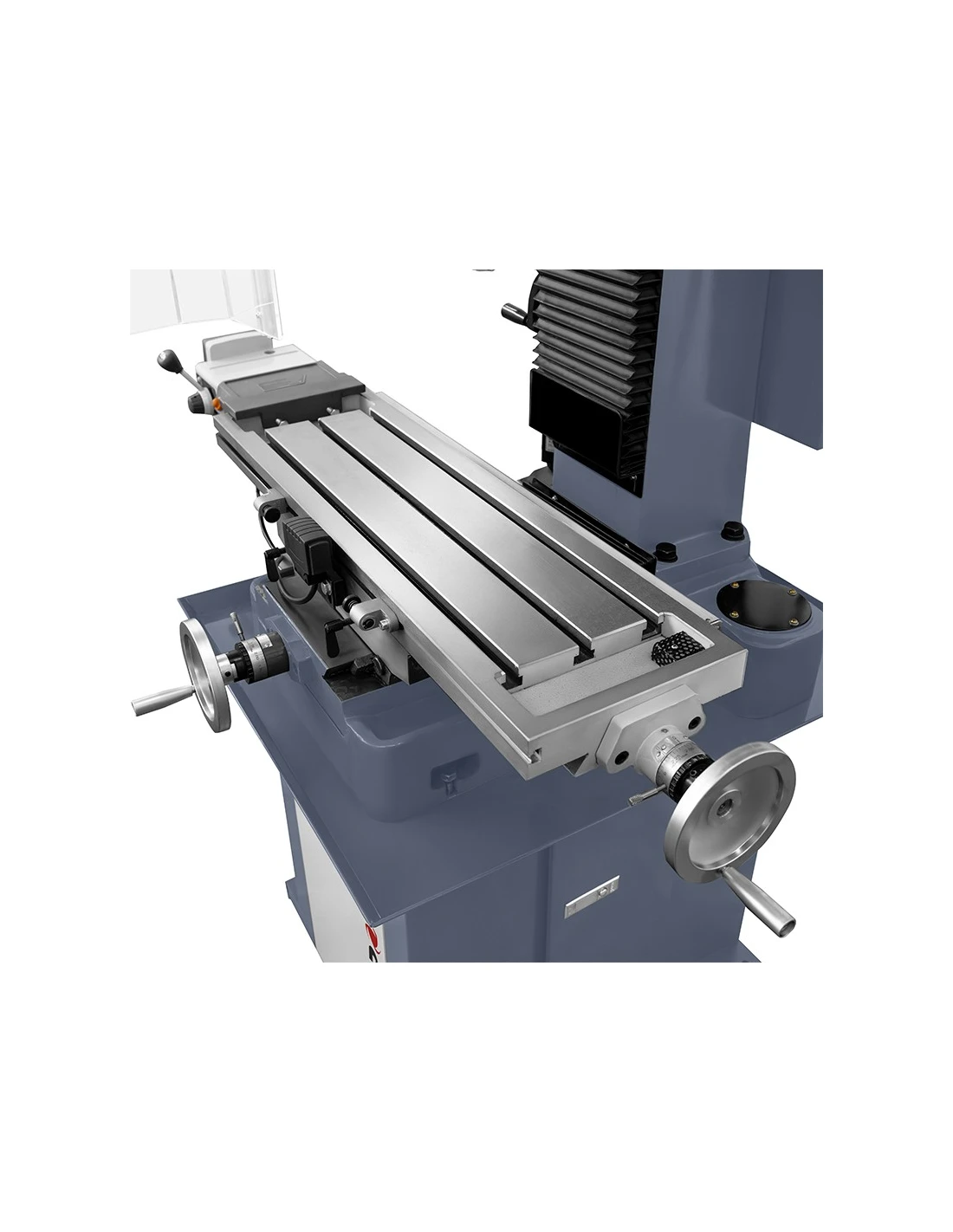

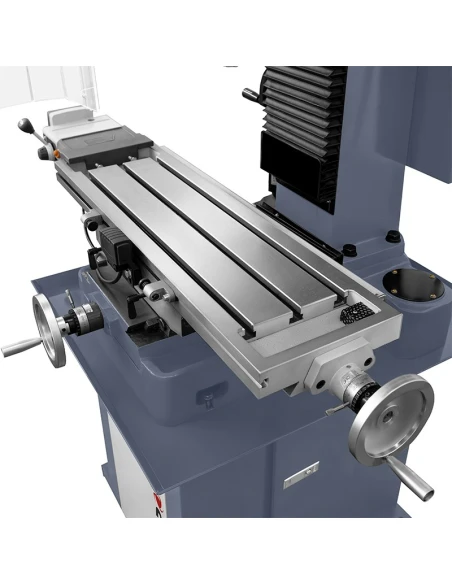

Základem stroje je těžký litinový odlitek se širokými vedeními, který minimalizuje průhyb při čelním a válcovém čelním frézování. Masivní křížový stůl s velkou pracovní plochou má přesně broušený povrch, který zajišťuje rovinnost upnutí. Vřeteno s kuželem MK4 je poháněno motoremstrong">S1/S6 1,5/1,8 kWs plynulou regulací otáček. Integrovaný chladicí systém stabilizuje teplotu v oblasti řezu a zlepšuje kvalitu obrobeného povrchu.

Přesnost a pracovní výkon

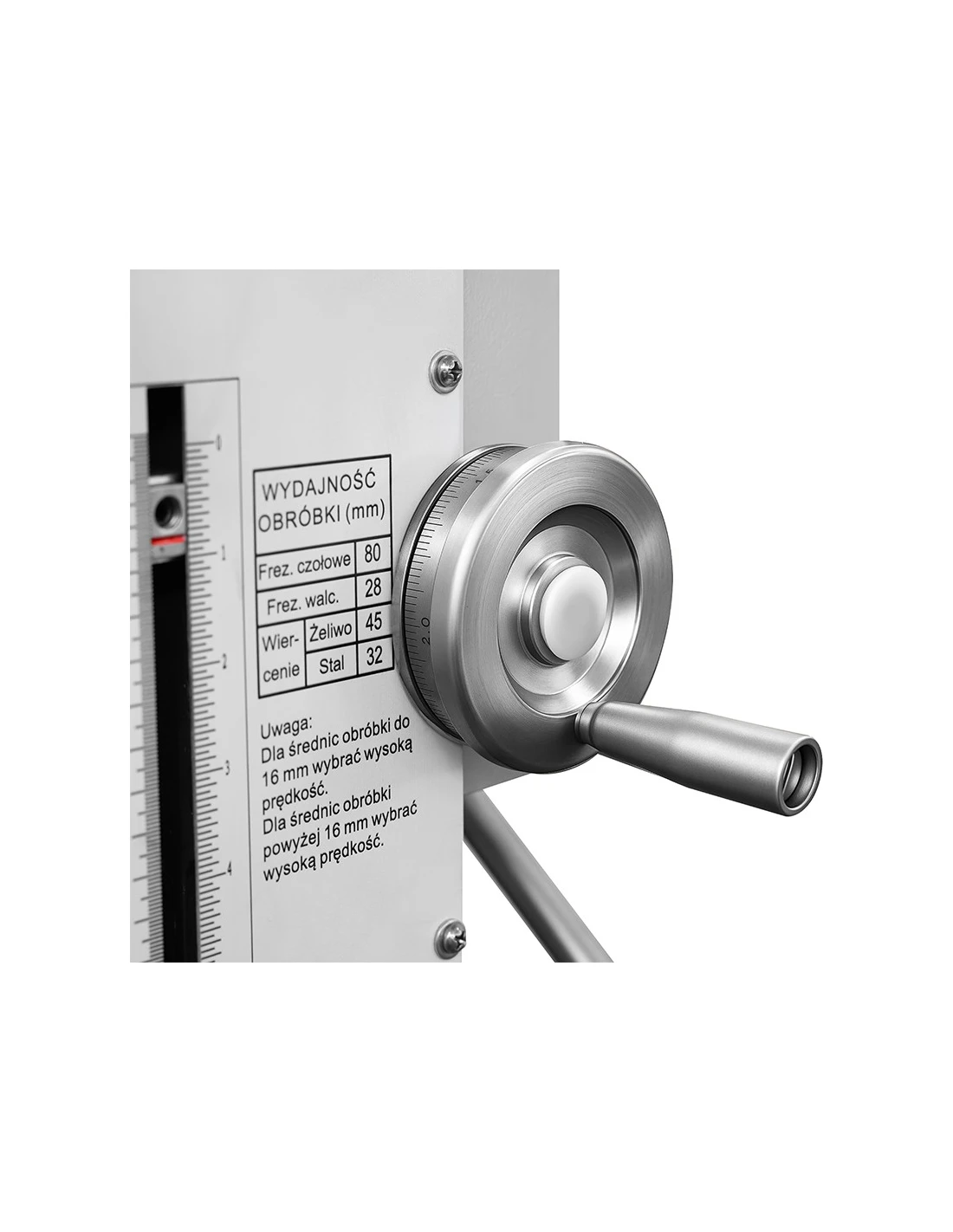

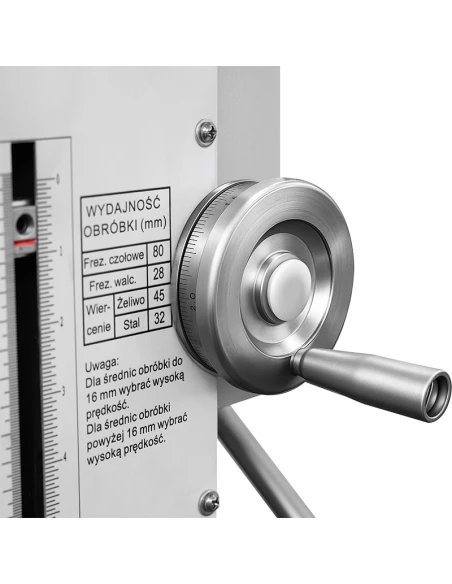

Kombinace dvouosého DRO, broušených převodů a robustních vedení zajišťuje vysokou rozměrovou opakovatelnost a hladkost povrchu. Automatický posuv vřetena a dva rozsahy otáček umožňují zvolit stabilní parametry pro vrtání do oceli až do Ø32 mm a do litiny až do Ø45 mm, stejně jako pro čelní frézování až do Ø80 mm a válcové čelní frézování až do Ø28 mm. Ergonomické nastavení výšky hlavy zkracuje dobu přestavování při sériové i kusové výrobě.

Použití

ZX 7055 VARIO DRO je určena pro nástrojárny, oddělení údržby, zámečnické dílny a malosériovou výrobu, kde je vyžadována víceúčelová vrtací frézka spojující vrtání, frézování, zahlubování a závitování na jednom stroji.

Standardní vybavení

• plynulá regulace otáček vřetena,
• dvouosé digitální odměřování,

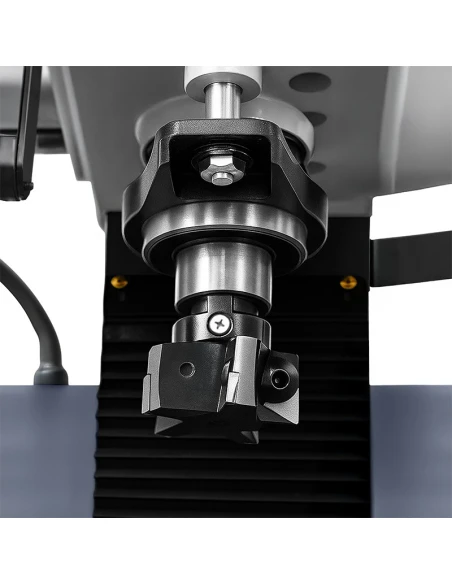

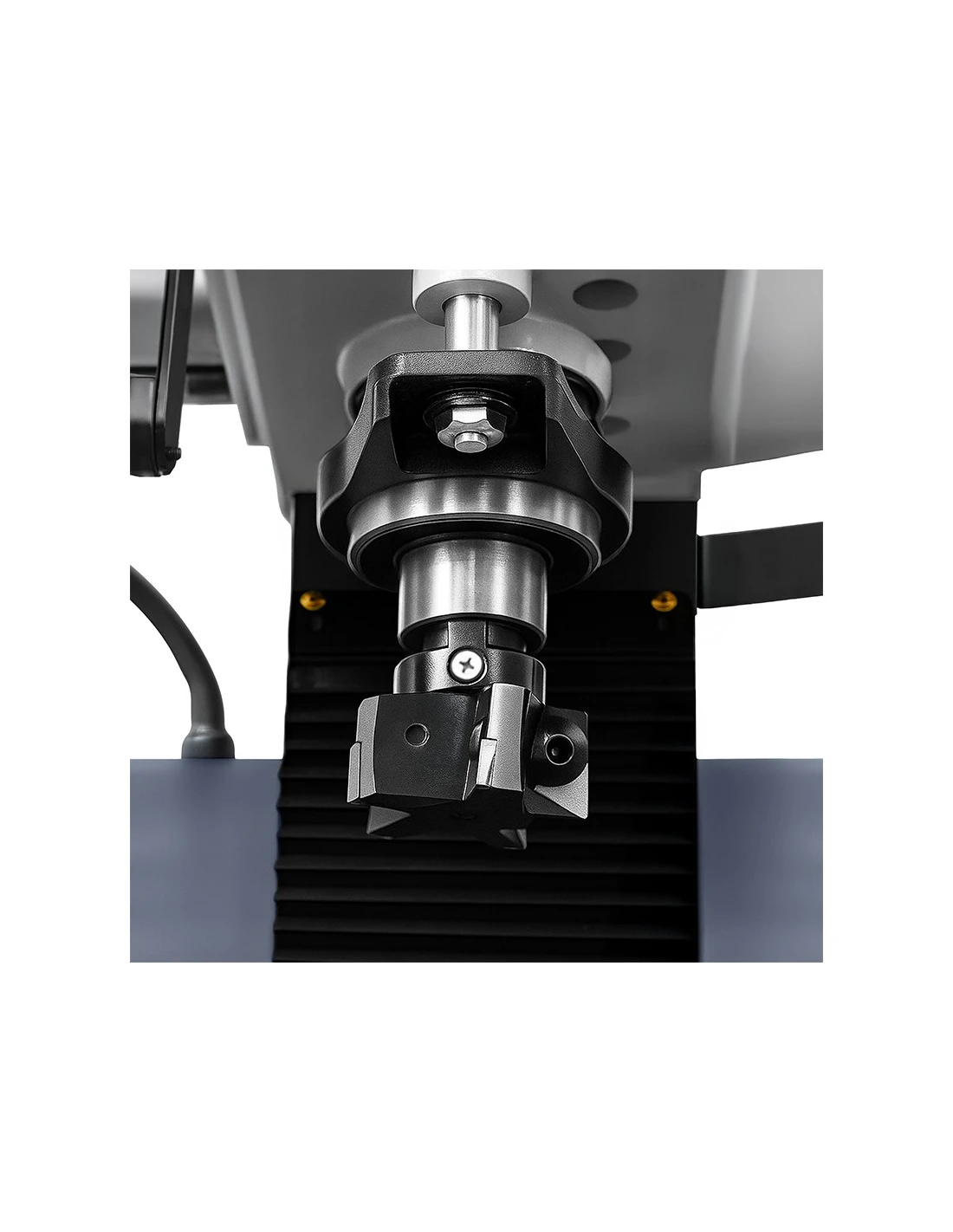

• frézovací hlava 80 s břitovými destičkami,

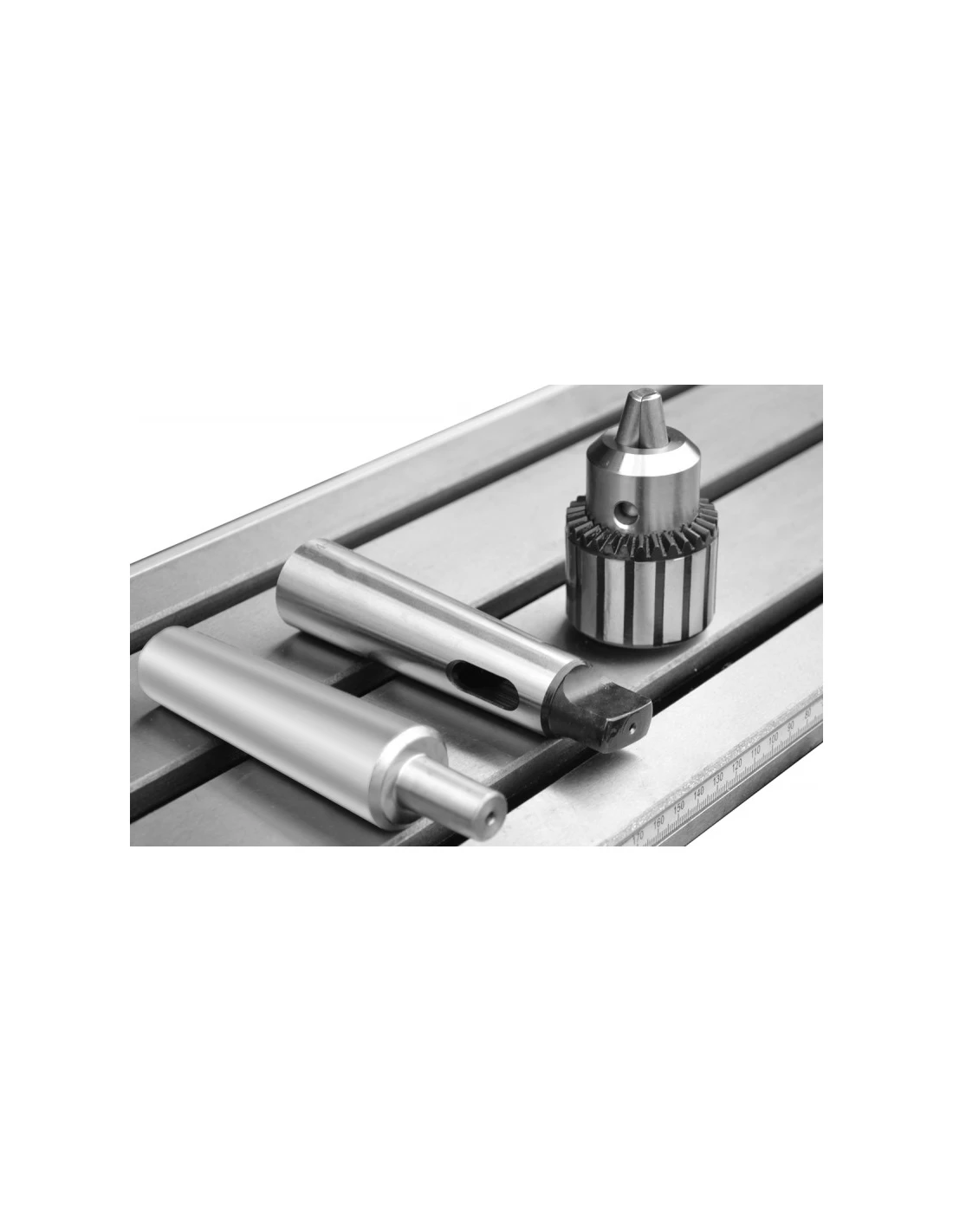

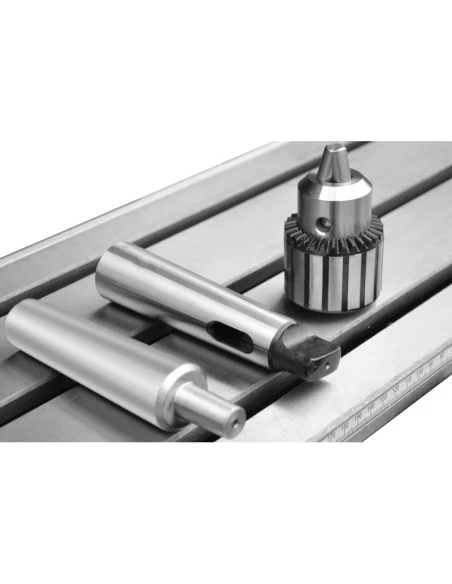

• vrtací sklíčidlo,
• chladicí systém.

Volitelné vybavení

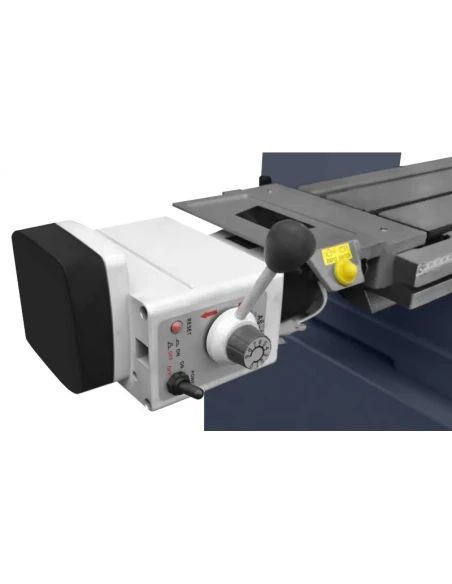

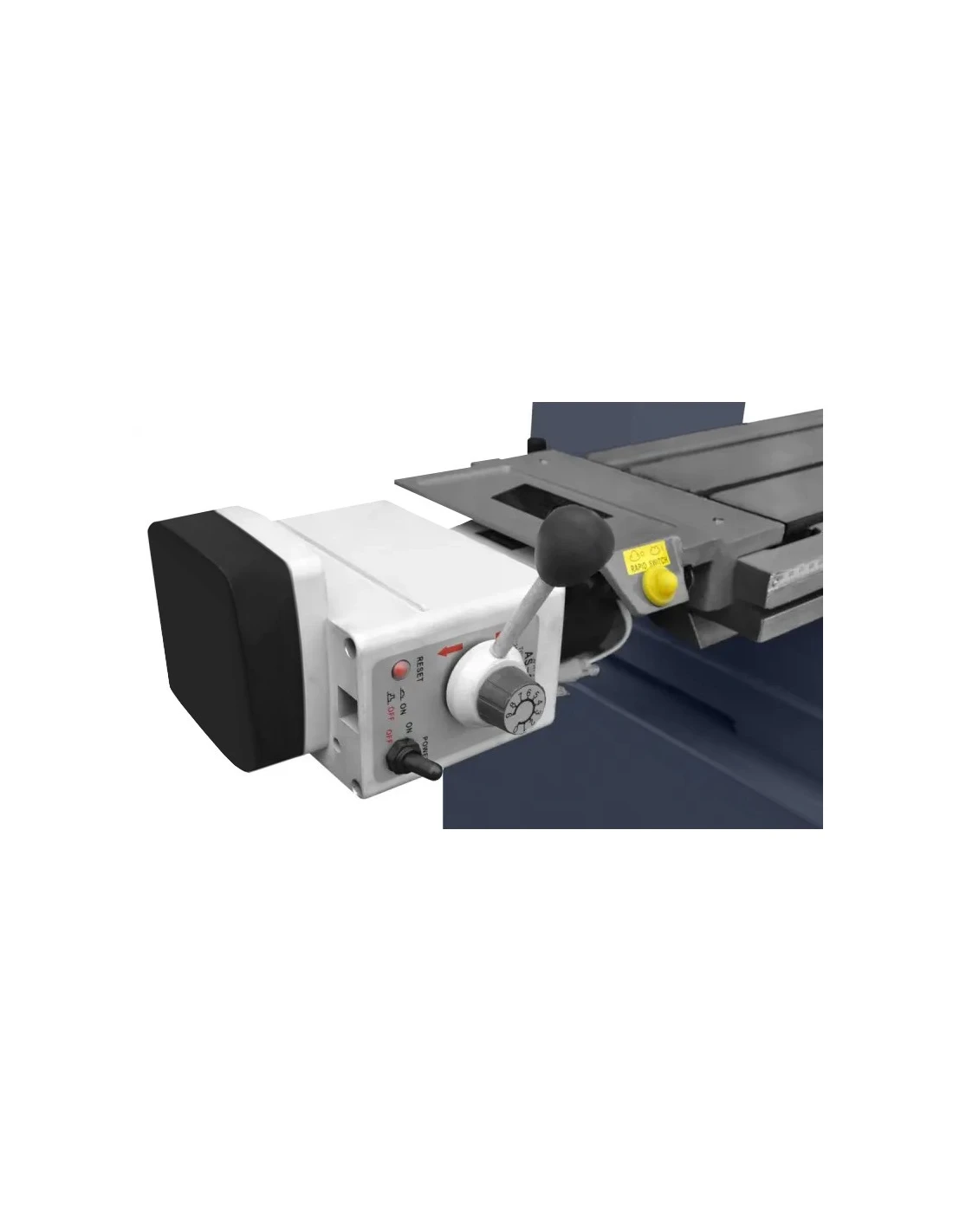

• automatický podélný posuv stolu s regulací rychlosti,
• podstavec frézky,
• otočné, naklápěcí a přesné svěráky,
• otočné stoly a dělicí přístroje,
• závitovací a frézovací hlavy,
• stopkové frézy (HSS, HSSE, HSS-PM, VHM),
• vrtáky s válcovou a kuželovou stopkou,
• frézovací destičky, ruční a strojní závitníky,
• sada upínacích prvků,
• nástrojové držáky (kleštiny, Weldon), unášecí trny a vrtací sklíčidla.

Technické údaje
