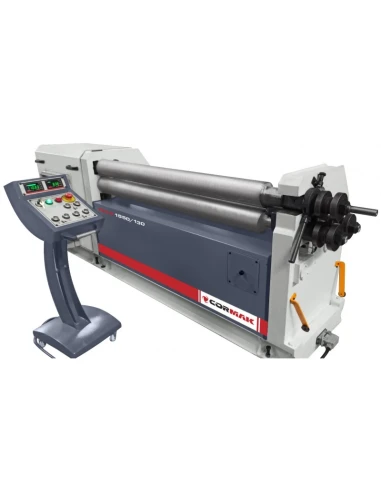

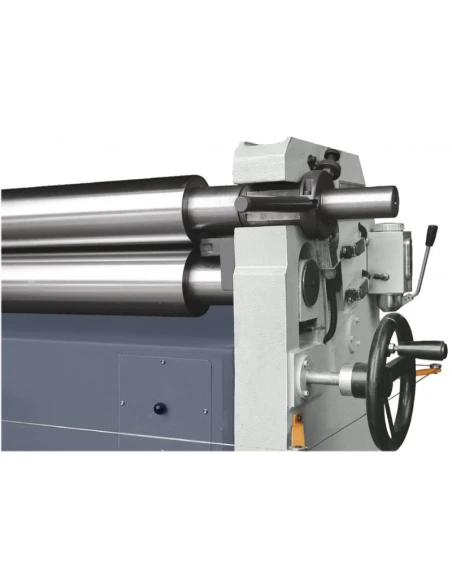

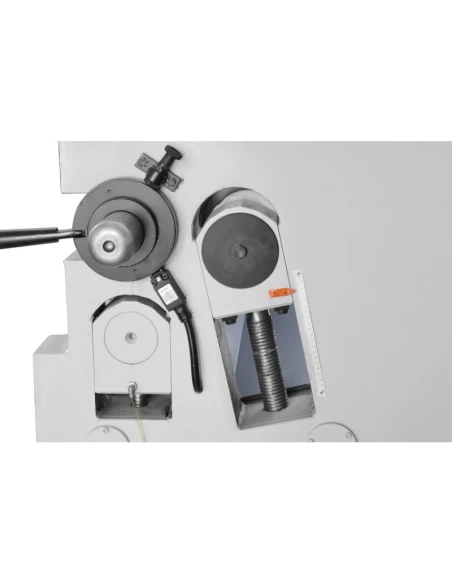

Stroj na válcování plechů CORMAK RM-S 1050/170
Průmyslový tříválcový válcovací stroj RM-S 1050/170 s motorizovaným bočním hřídelem a předohýbáním se používá pro vysoce kvalitní výrobu válcových a kuželových forem různých průměrů. Tento model je určen k ohýbání plechů o tloušťce do 9 mm a šířce do 1050 mm Průměr horního válce je 170 mm Mechanické válcovací stroje řady RM-S jsou ideální volbou pro ohýbání nejtlustších plechů v průmyslových závodech v sériové a velkosériové výrobě.
Popis stroje
- Řada RM-S je - na rozdíl od RM - určena pro ohýbání silnějších plechů a sériovou výrobu. Tyto válcovací stroje mají vyšší výkon, funkčnost, výkonnost a životnost. U řady RM-S je standardně instalován elektromotor pro nastavení bočního válce, který umožňuje předohýbání. Díky zvýšenému výkonu hlavního a bočního motoru a zesílené konstrukci rámu je možné získat nejmenší průměry ohýbaných dílů z nejtlustších plechů.
- Asymetrická konstrukce válečkového systému umožňuje předohýbání plechu pohybem bočního válečku. Ohýbání konců plechu je důležitou pracovní funkcí pro zajištění kvality konečného dílu a umožňuje dosáhnout rovnoměrného uzavřeného tvaru. Chcete-li ohýbat oběma směry, rozložte plech a dvakrát stiskněte boční válec.

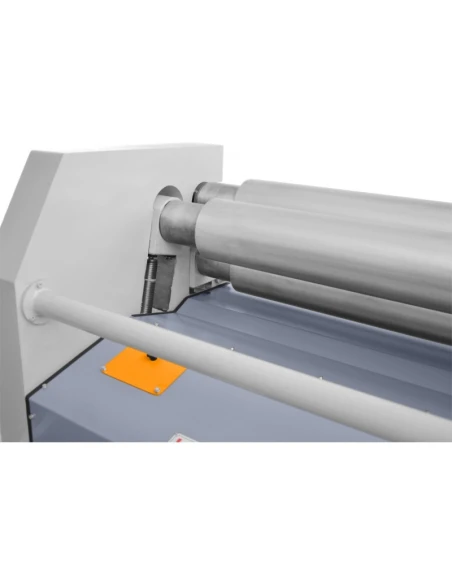

- Horní válec je sklopný pro snadné vyjmutí hotových výrobků. Je vybaven pojistkou, která zabraňuje jeho samovolnému otevření během provozu.
Schéma zpracování s předohýbáním:
Hlavní výhody:
- Stabilní, kompaktní, odolná svařovaná ocelová konstrukce vhodná pro větší zatížení.
- Válce vyrobené z vysokopevnostní oceli odpovídající certifikaci kvality SAE 1050, kalené a broušené.
- Válce vyrobené z vysokopevnostní oceli odpovídající certifikaci kvality SAE 1050, kalené a broušené.
- Válce řady RM-S zajišťují předohýbání plechů díky asymetrickému uspořádání válců a motorizovanému bočnímu válci. To umožňuje ohýbat plech do dokonale kulatých uzavřených tvarů o minimálním průměru s vysokou kvalitou a opakovatelností.
- Řada válců RM-S zajišťuje předohýbání plechu do dokonale kulatých uzavřených tvarů o minimálním průměru s vysokou kvalitou a opakovatelností.
- Pohon válců přes šroubový reduktor - poskytuje silný točivý moment a výrazně zvyšuje produktivitu.
- Moderní motor s brzdou - umožňuje přesné ohýbání ocelových plechů.
- Centrální mazací systém - zajišťuje stabilní a dlouhodobý provoz bez přerušení údržby.
- Horní válec odnímatelný do strany s podpůrným systémem.
- Spodní válec s výškovým nastavením (standardně manuální).
- Válce vybavené drážkami pro ohýbací tyče.
- Řada RM-S poskytuje možnost kuželového ohýbání.
- Volitelné motorizované zvedání spodního válce.
- Volitelná digitální indikace polohy motorizovaného spodního a bočního válce.
- Volitelné válce pro ohýbání trubek a profilů.
- Stroj vyrobený v souladu se směrnicí ES o bezpečnosti (označení CE) / prohlášení o shodě.
Poznámka: Standardní hodnoty vybavení jsou založeny na kovech s mezí kluzu za studena 260 N/mm 2
- VÝKON HLAVNÍHO MOTORU
- 4,0 kW
- DÉLKA VÁLCŮ
- 1050 mm
- ROZMĚRY (D x Š x V)
- 2700 x 950 x 1270 mm
- Hmotnost (NETTO)
- 1580 kg
- PRŮMĚR HORNÍHO A DOLNÍHO VÁLCE
- 170 mm
- MIN. PRŮMĚR OHÝBÁNÍ PLECHU
- 255 mm
- MAX. TLOUŠŤKA PLECHU S PŘEDOHYBEM
- 8 mm
- MAX. TLOUŠŤKA PLECHU STANDARDNÍ OHYB
- 9 mm
- VÝKON MOTORU BOČNÍHO VÁLCE
- 1,1 kW
