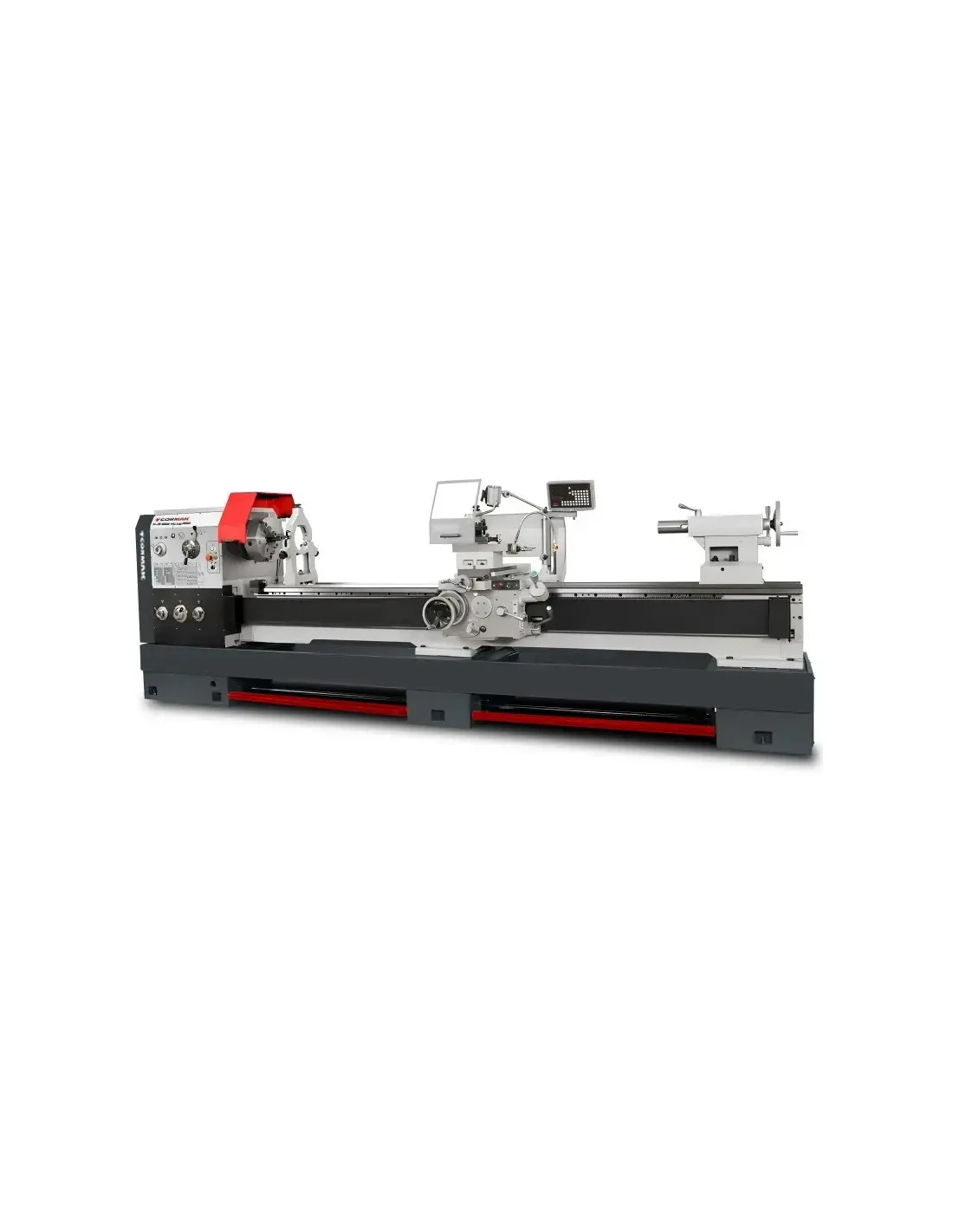

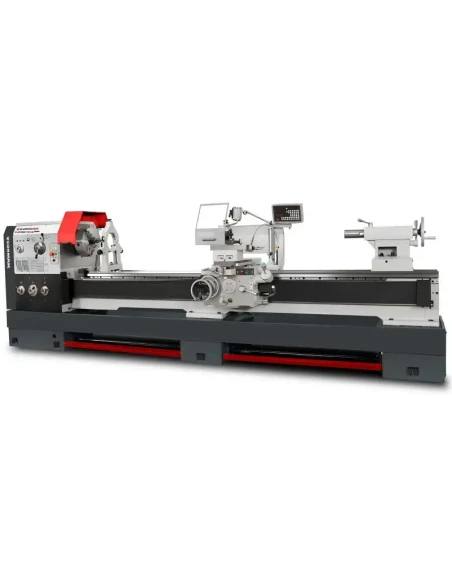

Univerzální konvenční soustruh CORMAK GOLIAT 800 x 4000

Hlavní výhody:

- Univerzální soustruh GOLIAT 800 x 4000 (CJ6280YC/4000) je vhodný pro různé úkoly, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické, palcové modulární a DP závity, vrtání a protahování.

- Pevná litinová konstrukce lože zajišťuje maximální snížení vibrací. Lože je navíc kalené a přesně broušené. Lože stroje je mimořádně odolné proti kroucení a nevibruje, což splňuje základní podmínku pro přesné soustružení.

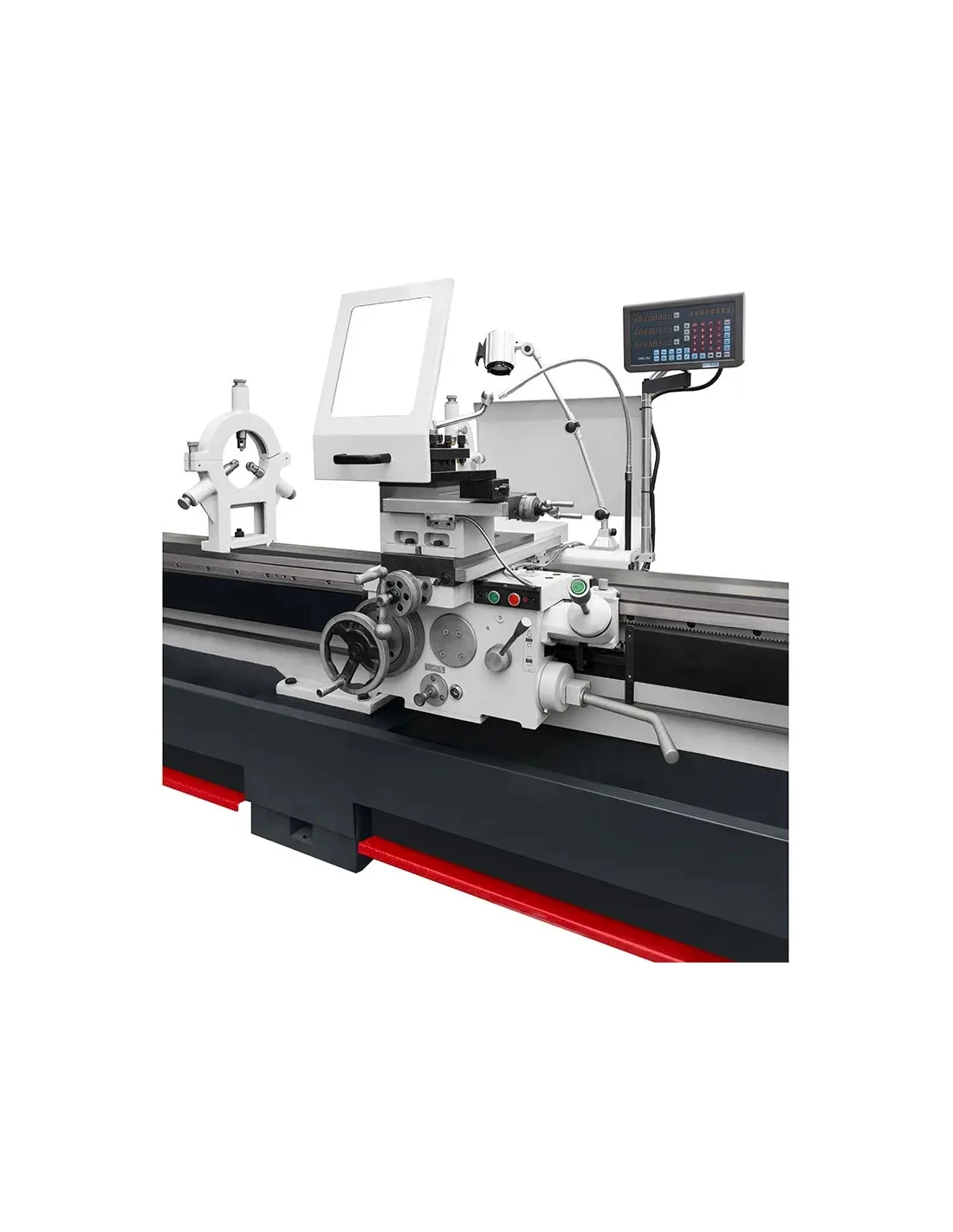

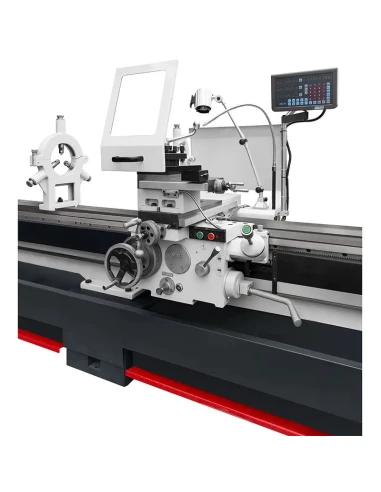

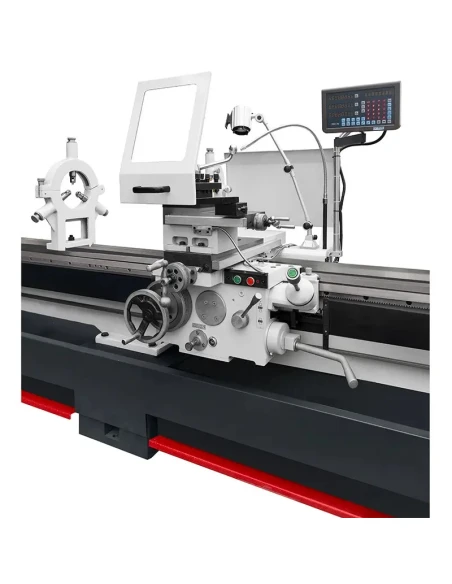

- Centrální systém přepínání posuvů, vodicí šroub a hřídel pro závitování - Digitální odečet funguje ve třech osách pohybu: podélné, příčné a horní. Elektronický signál z optických pravítek zobrazuje získané hodnoty pohybů podél os na digitální obrazovce.

- Soustruh je vybaven vysoce kvalitním, zesíleným ložiskovým systémem vřetene. Moderní ložiskové uspořádání hlavního hřídele s kuličkovými ložisky

- Optimální pracovní výsledky zajišťuje velký průchozí otvor vřetene 105 mm, rozteč hrotů 4000 mm, tříčelisťové sklíčidlo 315 mm, šířka lože 400 mm a silný motor 7,5 kW.

- Systém rychlého podélného a příčného posuvu výrazně zkracuje dobu obrábění a zvyšuje produktivitu.

- Kalené a broušené ozubené kolo v převodovce vřetene - zajišťuje dlouhodobou stabilitu práce.

- Vybaveno vodicím šroubem a hřídelí pro soustružení závitů, automatickým podélným a příčným posuvem.

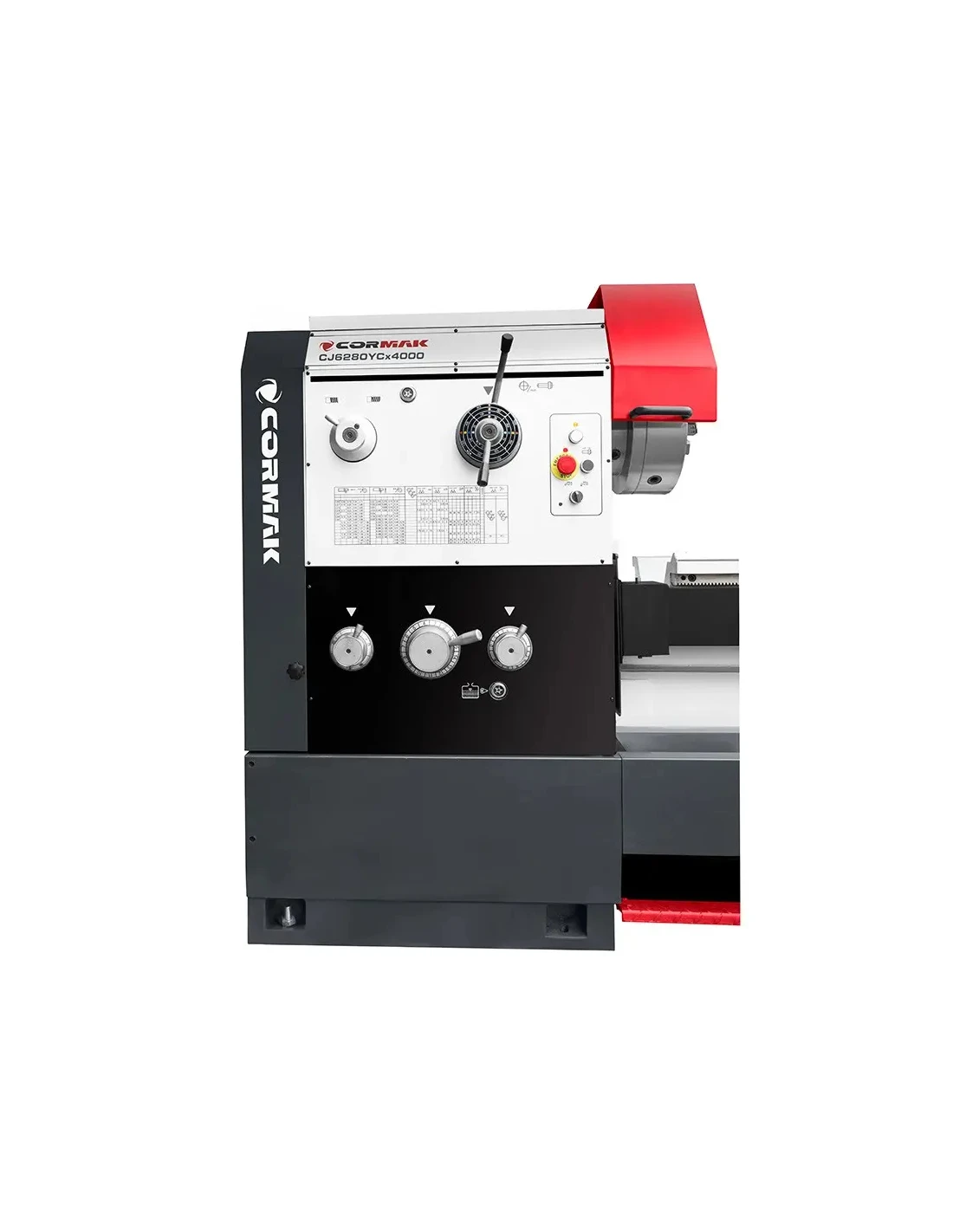

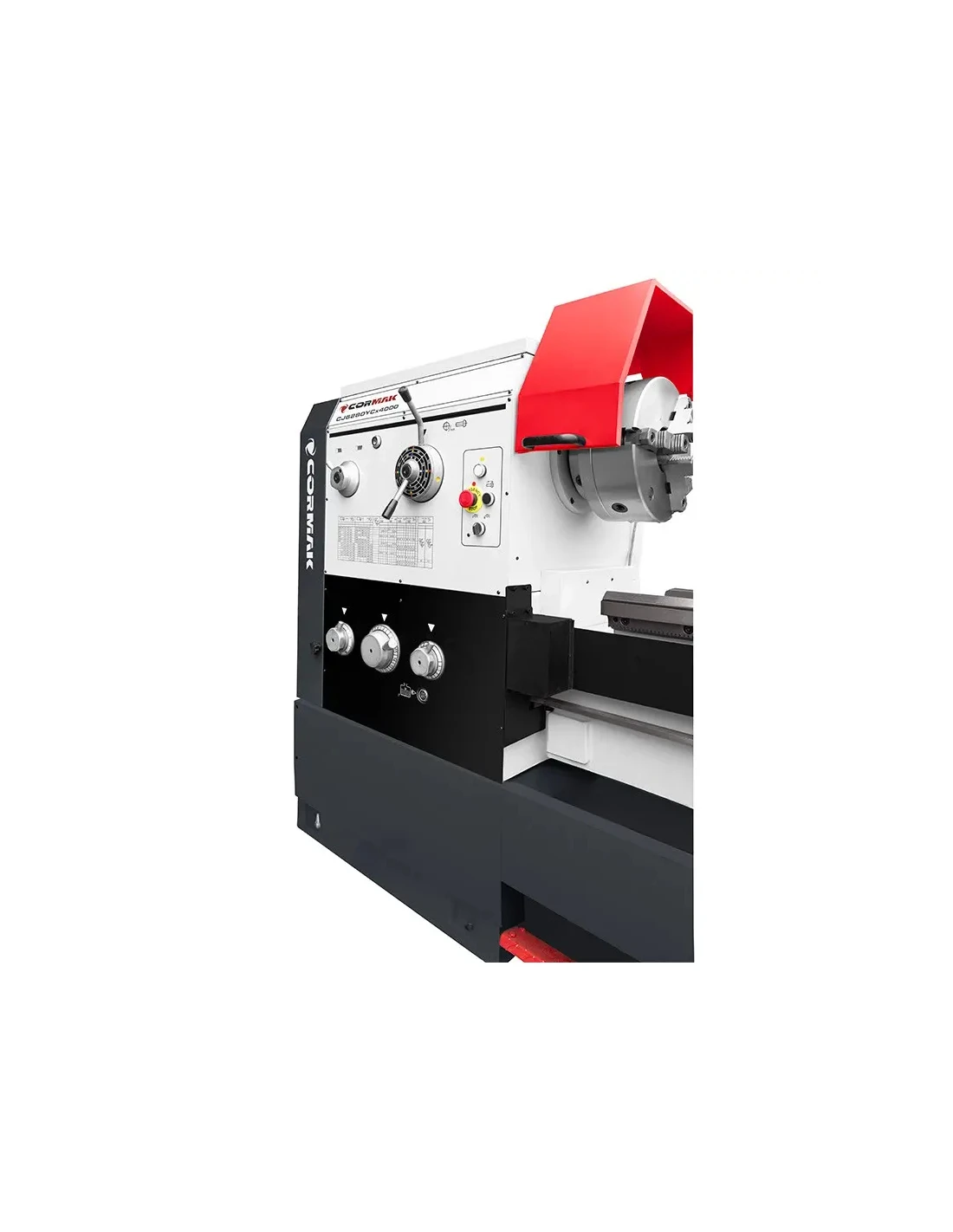

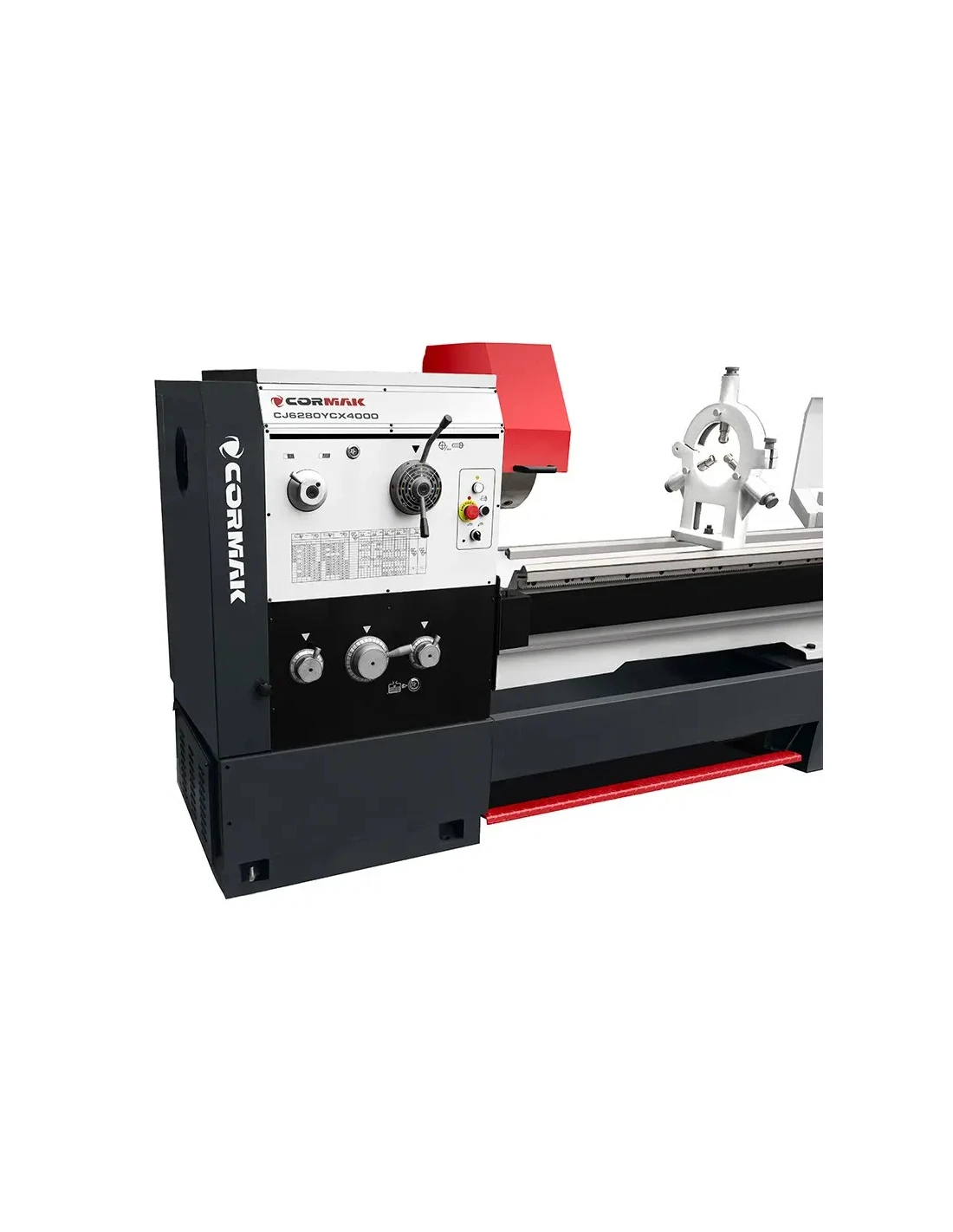

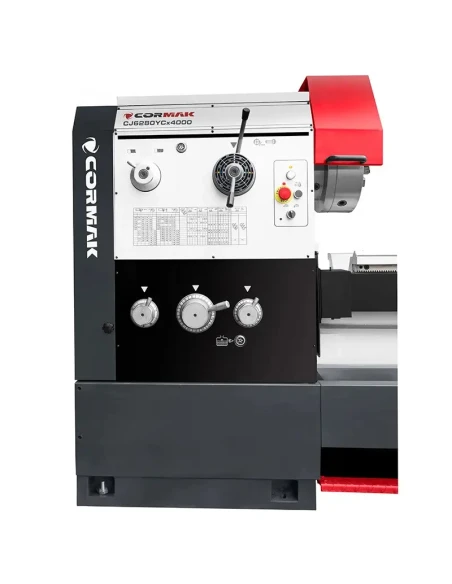

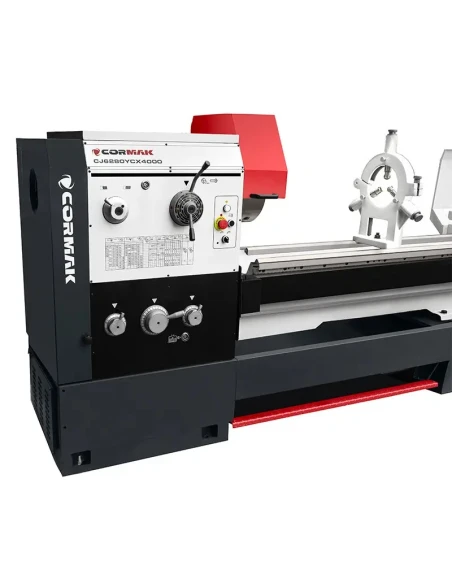

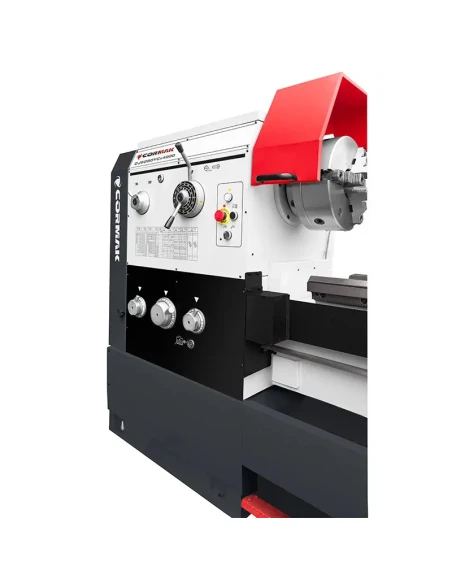

- Snadné nastavení otáček vřetene a automatického posuvu z ergonomického ovládacího panelu na převodovce.

- Závitovací hodiny určené pro přesné počítání závitů. Funkce šetří čas, aby se během několika průchodů dala ručně rychle vrátit podpora do původní polohy.

- Lože má vyměnitelný most pro soustružení větších prvků, např. disků. Tento model soustruhu umožňuje obrábění s maximálním průměrem 1000 mm s vyjmutým mostem.

Technické parametry:

Max. průměr soustružení nad ložem	Ø800 mm
Max. průměr soustružení nad suportem	Ø560 mm
Max. průměr soustružení v mostu	Ø1000 mm
Délka vybrání	225 mm
Rozteč hrotů	4000 mm
Šířka lože	400 mm

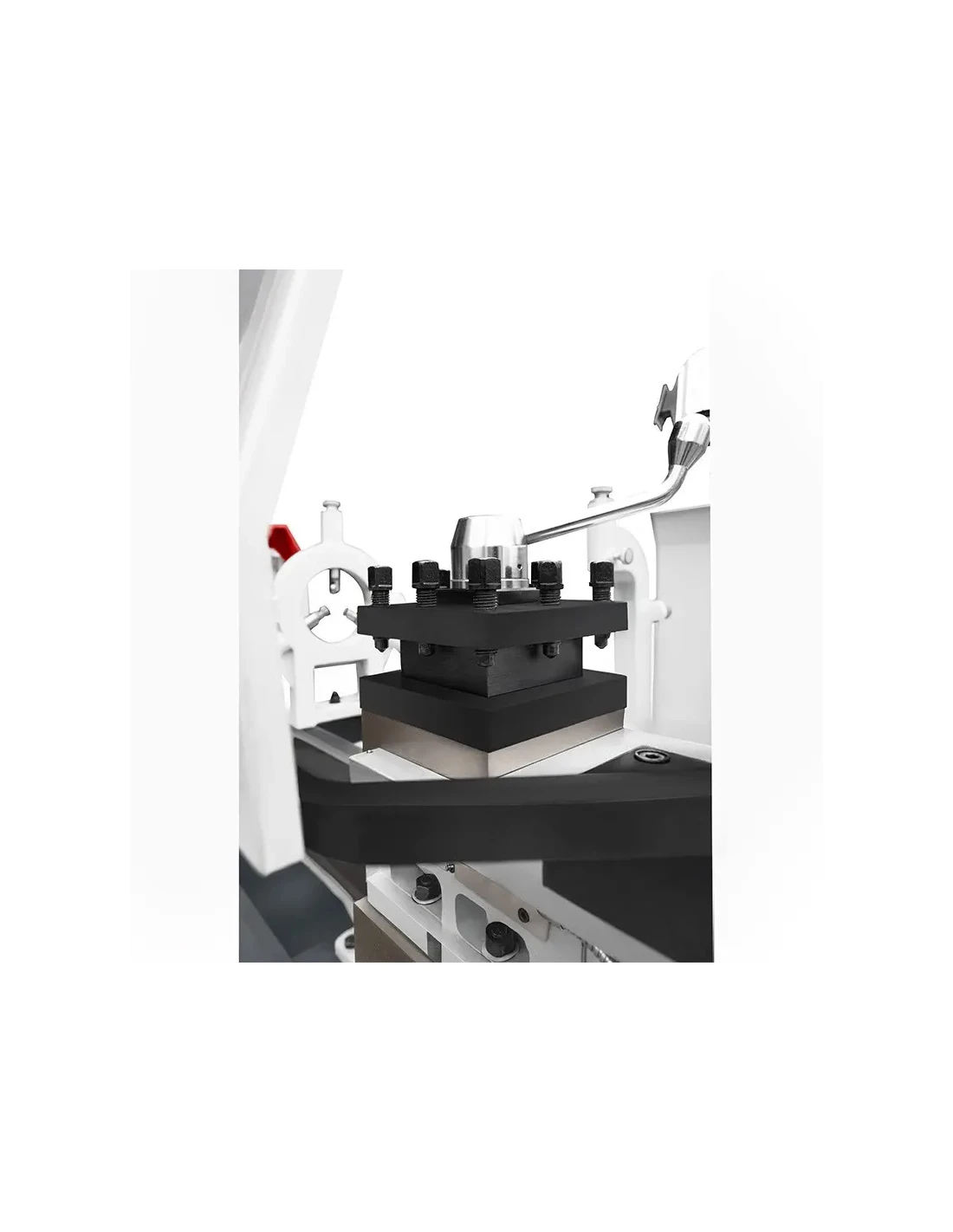

Rozměr nástroje	25x25 mm
Max. posuv horního suportu	140 mm
Max. posuv příčného suportu	350 mm
Průchozí otvor vřetene	Ø105 mm
Konec vřetene	D1-8 CAMLOCK
Otáčky vřetene	12 rychlostí (36-1600 ot./min.)
Počet a rozsah podélných posuvů	65 (0,063-2,52 mm/ot.)
Počet a rozsah příčných posuvů	65 (0,027-1,07 mm/ot.)
Metrický závit	22 (1-14 mm)
Palcový závit	25 (28-2 TPI-závitů na palec)
Modulární závit	18 (0,5-7 mm)
DP závit	24 (56-4 DP)
Rychlý podélný posuv	4,5 m/min.
Rychlý příčný posuv	1,9 m/min.
Průměr pouzdra koníka	75 mm
Kužel koníka	MT5
Max. posuv pouzdra koníka	150 mm
Příčný posuv koníka	±15 mm
Hlavní motor S1/S6	7,5/9 kW / 400V
Motor rychlého posuvu	250W
Chladicí čerpadlo	60W
Rozměry D/Š/V, OK	5700 x 1150 x 1800 mm
Hmotnost, OK	5 300 kg (±2%)

Standardní vybavení:

• Digitální odečet 3-osy
• Tříčelisťové sklíčidlo 315 mm (samostředící)
• Čtyřčelisťové sklíčidlo 400 mm (nezávislé)
• Soustružnická deska 400 mm
• Zrychlený posuv

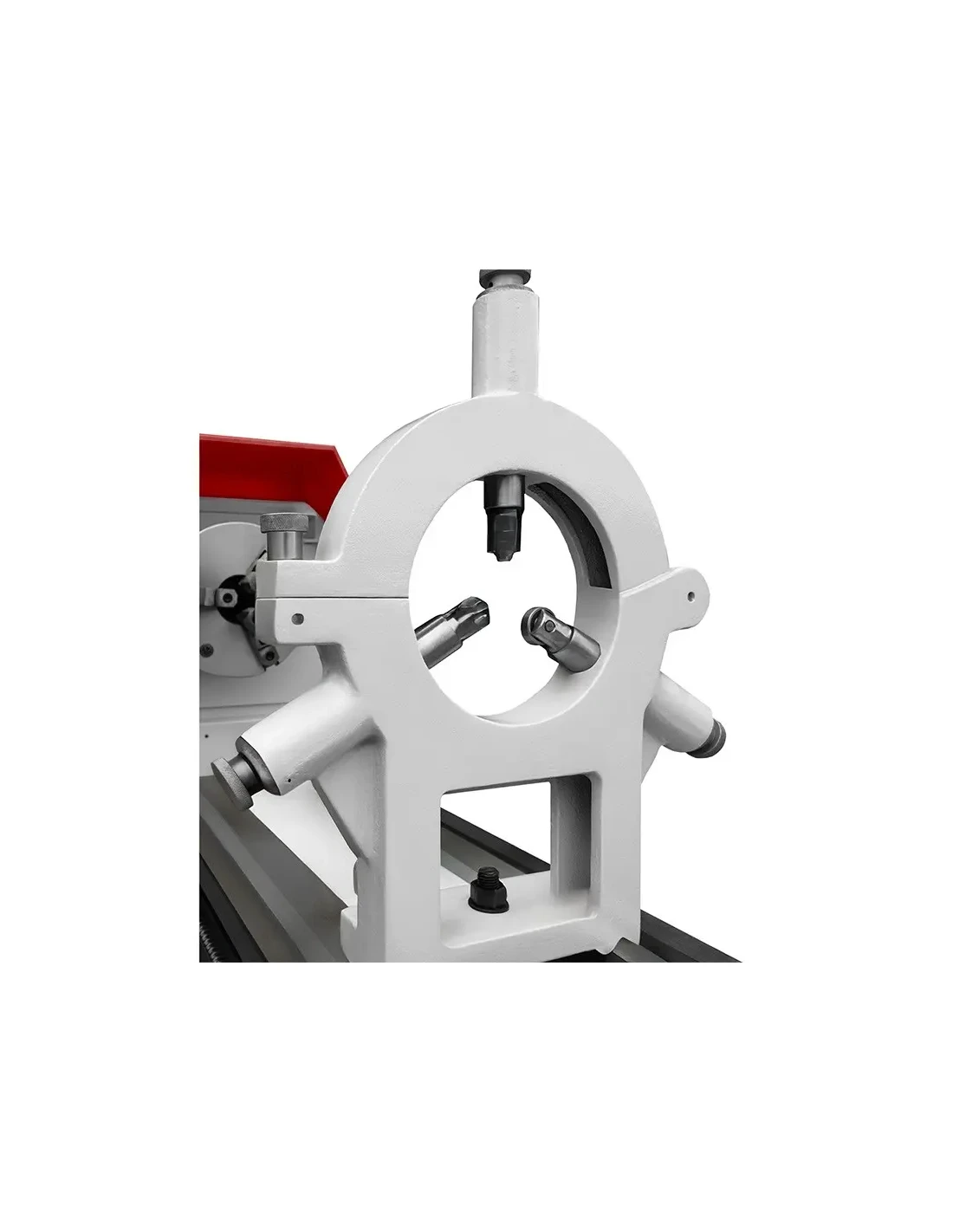

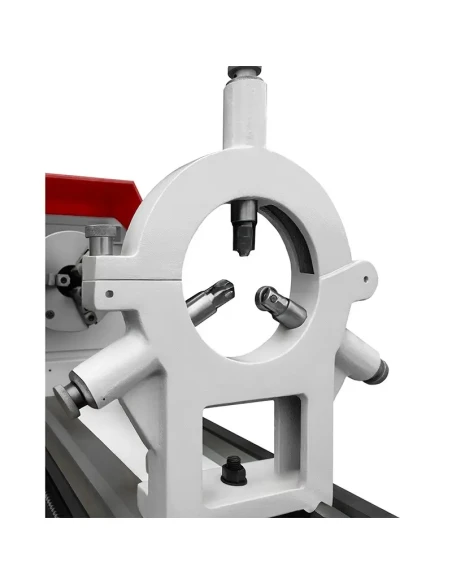

• Pevná podpěra
• Pohyblivá podpěra
• Pevný hrot MK5 (2 ks)
• Redukční pouzdro vřetene
• Chladicí systém
• Pracovní osvětlení
• Klíč k sklíčidlu a držáku
• Sada údržbových nástrojů
• Uživatelská příručka v češtině
• Prohlášení o shodě CE

Volitelné příslušenství:

• Sada soustružnických nožů 25x25 9 ks (s vyměnitelnou destičkou)
• Přesný otočný hrot MK5
• Přípravek pro broušení hřídelí a otvorů PS125
• Emulgační olej, chladicí kapalina pro obrábění ES-12
