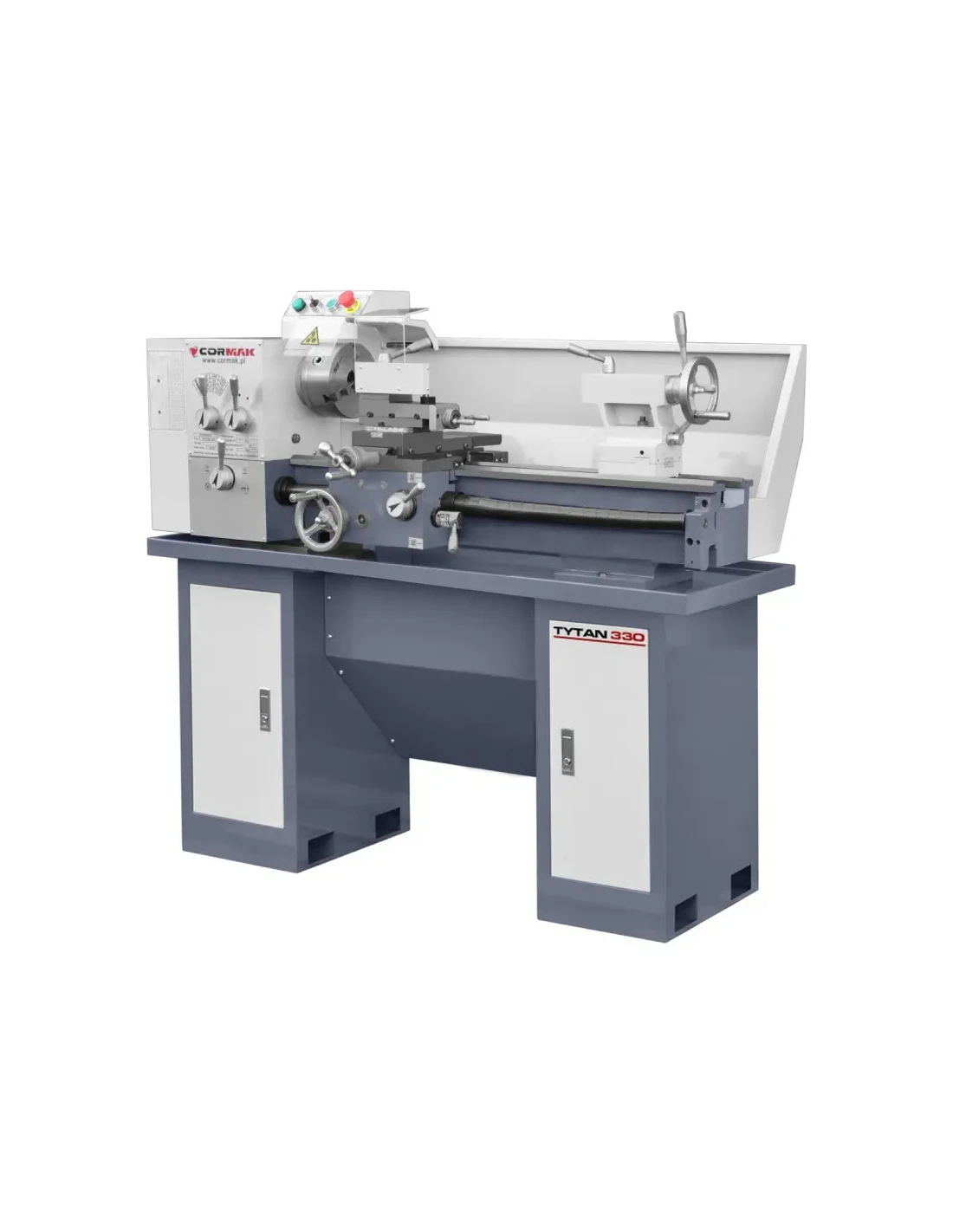

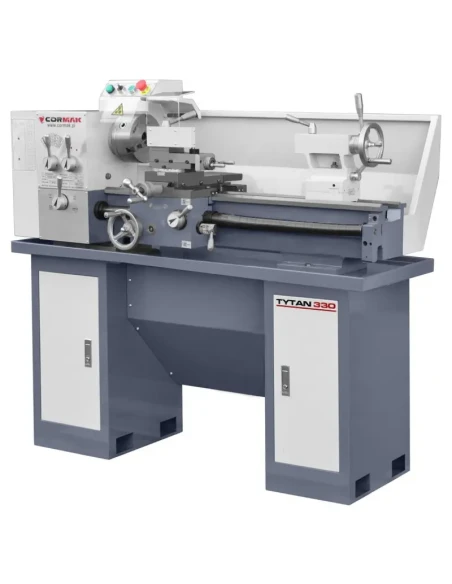

Univerzální konvenční soustruh CORMAK 330 x 700 230V se stojanem + sada nožů
Univerzální soustruh na kov CORMAK 330x700 (TYTAN330) s podstavcem, 230V je vybaven 12stupňovou převodovkou s indukčním motorem (konstantní rychlost) 1,1 kW/230V - maximální točivý moment. Doporučuje se pro soustružení tvrdé oceli a mechanické soustružení. Může být využit pro různé úkoly, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické a palcové závitování, vrtání a protahování. Polo-profesionální model, vhodný pro kusovou a malosériovou výrobu. Verze stroje s podstavcem.
Popis stroje:
- Odolná a stabilní konstrukce, lože je vyrobeno z vysoce kvalitní litiny.
- 12rychlostní převodovka s indukčním motorem zajišťuje optimální režim soustružení bez ztráty maximálního točivého momentu.
- Indukčně kalené a přesně broušené vodicí lišty lože. Šířka lože 160 mm zajišťuje stabilní a přesné pracovní podmínky.
- Vřeteno upevněno dvěma kosoúhlými ložisky.
- Průchod vřetena 38 mm zajišťuje optimální výsledky práce, umožňující obrábění hřídelí s velkými průměry.
- Indukční motor vřetena (konstantní rychlost) 1,1 kW/230V s vysokým výkonem a točivým momentem, ideální pro obrábění oceli a neželezných materiálů.

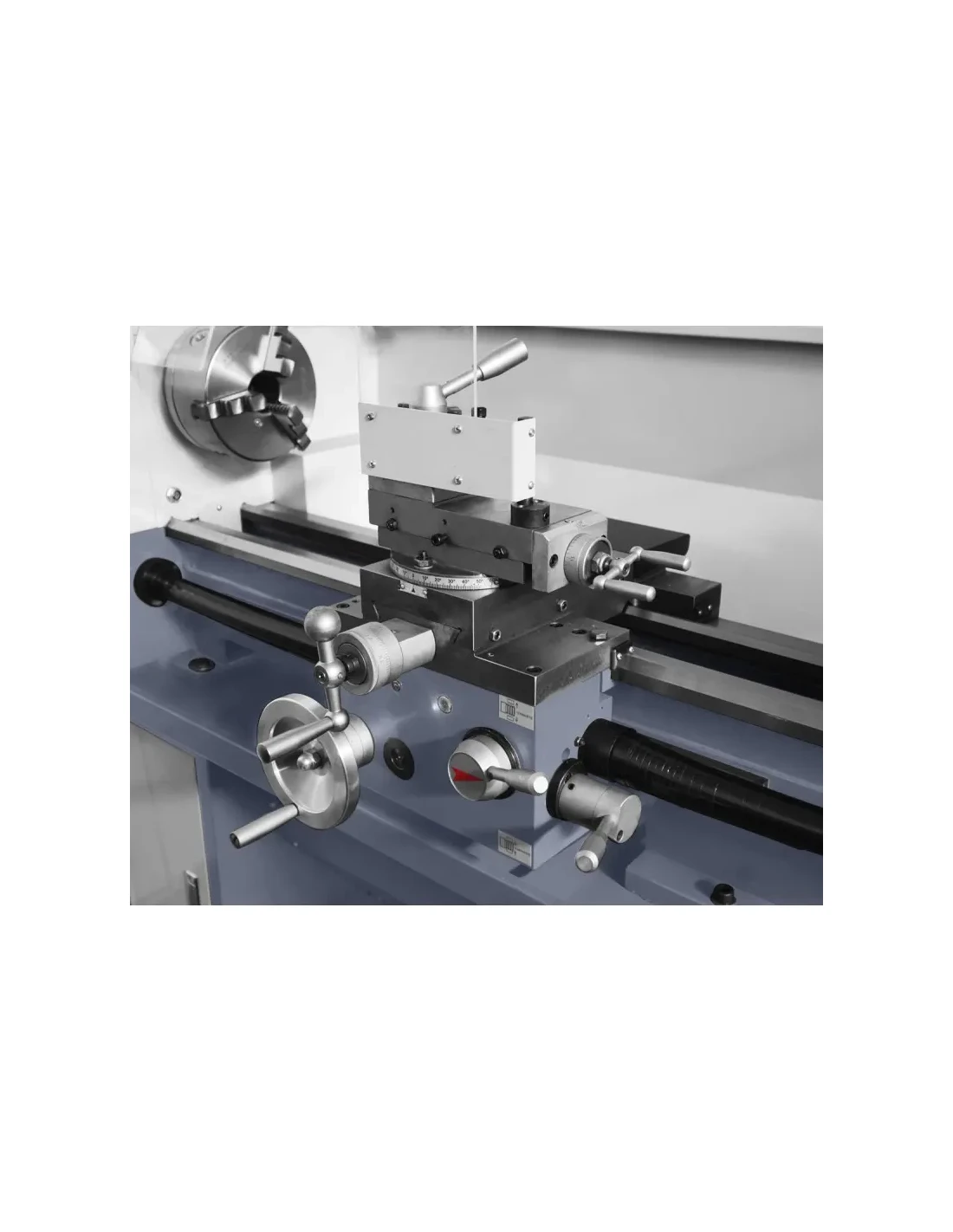

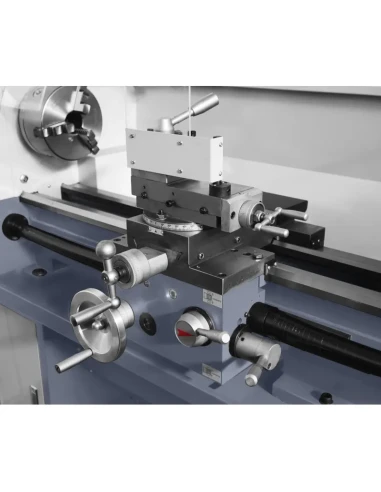

- Support s ručními koly s přesnou stupnicí 0,5/0,1 mm (příčný/podélný posuv).

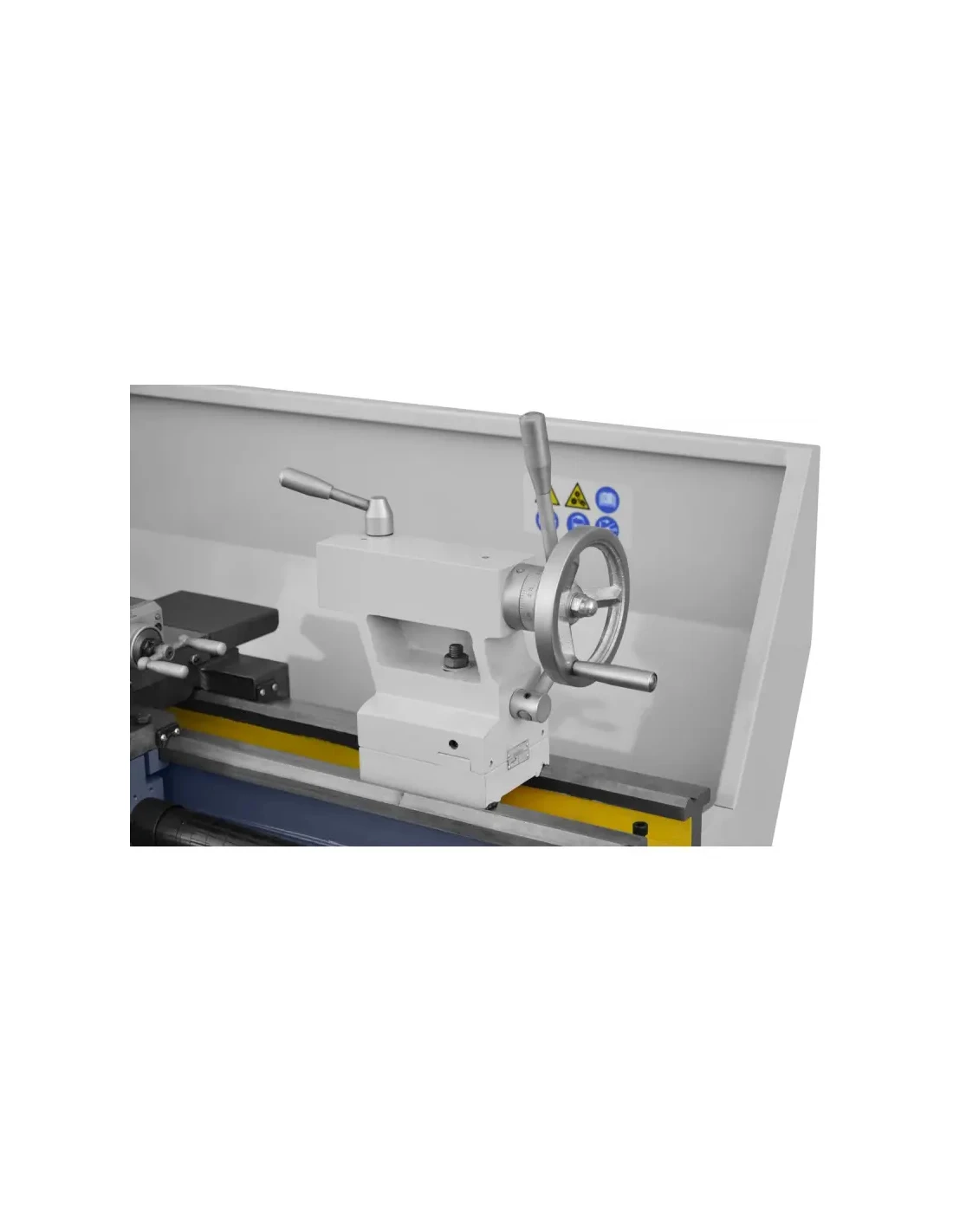

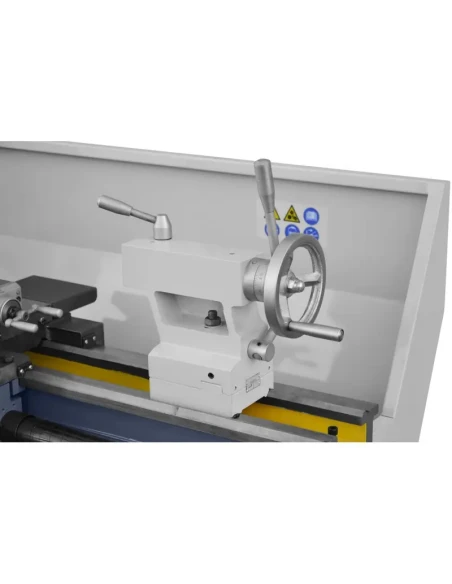

- Nástrojové saně s úhloměrem, otočné v rozsahu ± 45°, a koník s posuvem ± 10 mm pro soustružení kuželů.

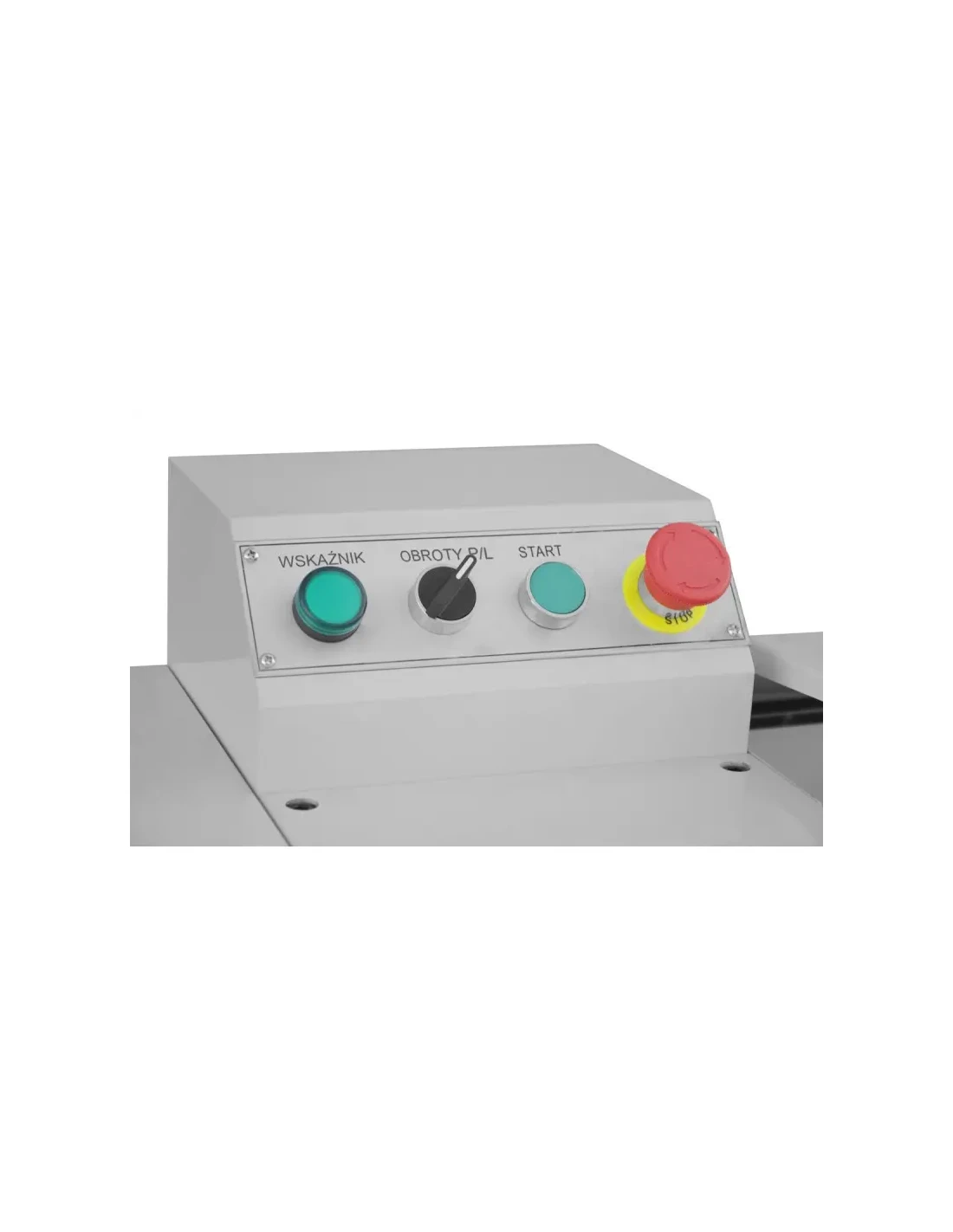

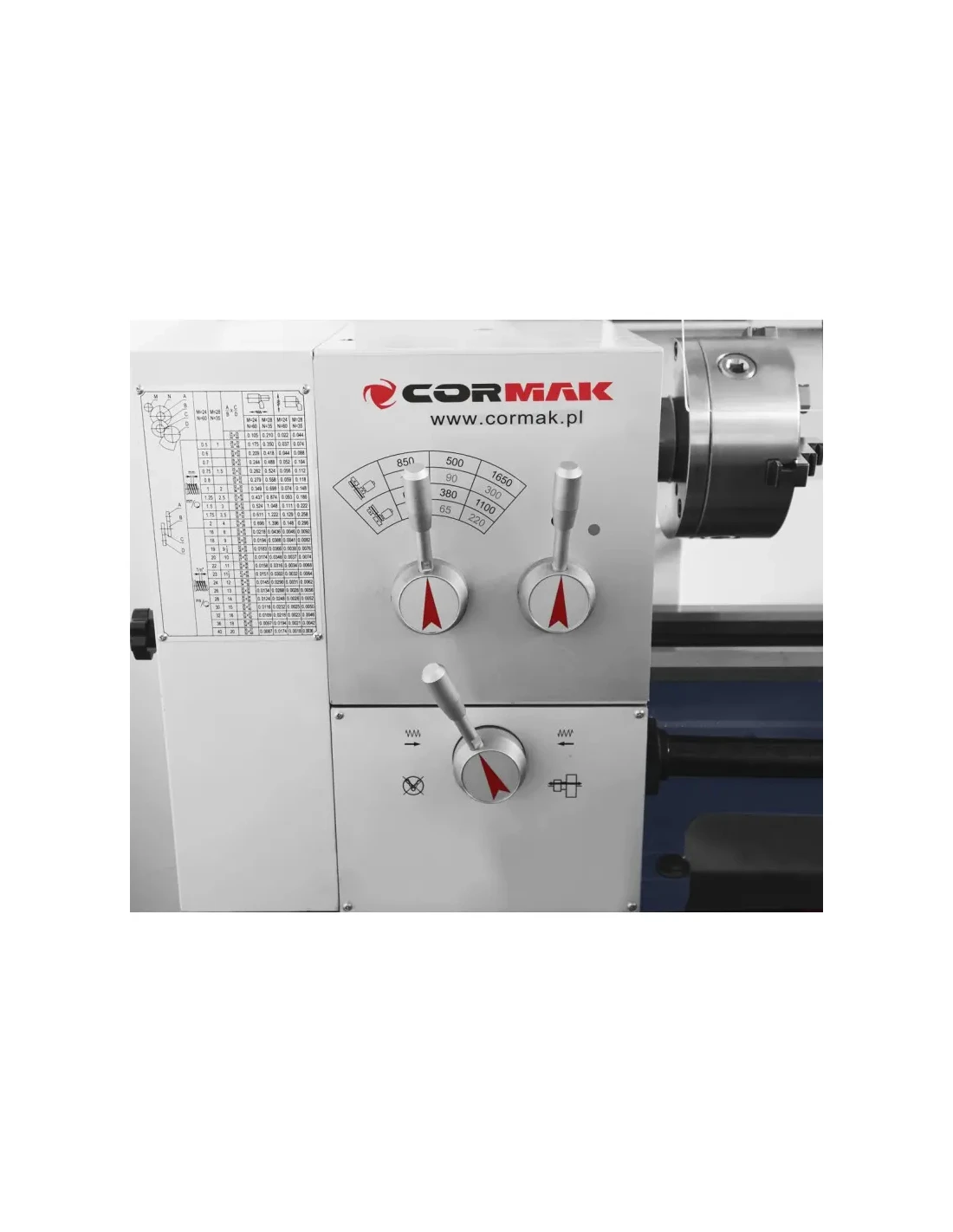

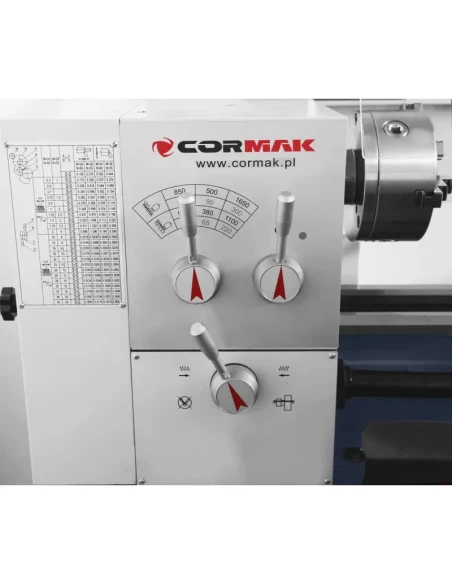

- Snadné nastavení rychlosti otáček vřetena a automatického posuvu z ergonomického ovládacího panelu na převodovce.
- Kalená a broušená ozubená kola v převodovce vřetena.
- Široký rozsah závitování (soustružení pravých a levých závitů): metrické - (17) 0,5-4 mm, palcové - (26) 9-40 TPI.
- S vodicím šroubem pro závitování nebo automatický podélný posuv.
- Automatický podélný posuv (2) 0,105 - 1,396 mm/ot. a automatický příčný posuv (2) (0,022-0,296) mm/ot. - zkracuje čas obrábění a zlepšuje kvalitu při soustružení dlouhých dílů.
- Stroj plně vyhovuje požadavkům směrnic EU (CE) a českým předpisům a normám DIN.

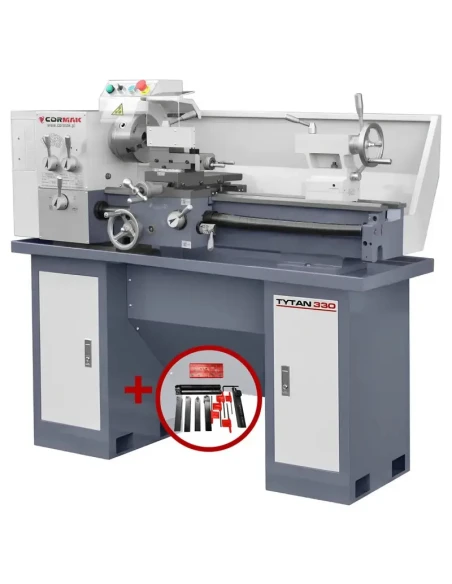

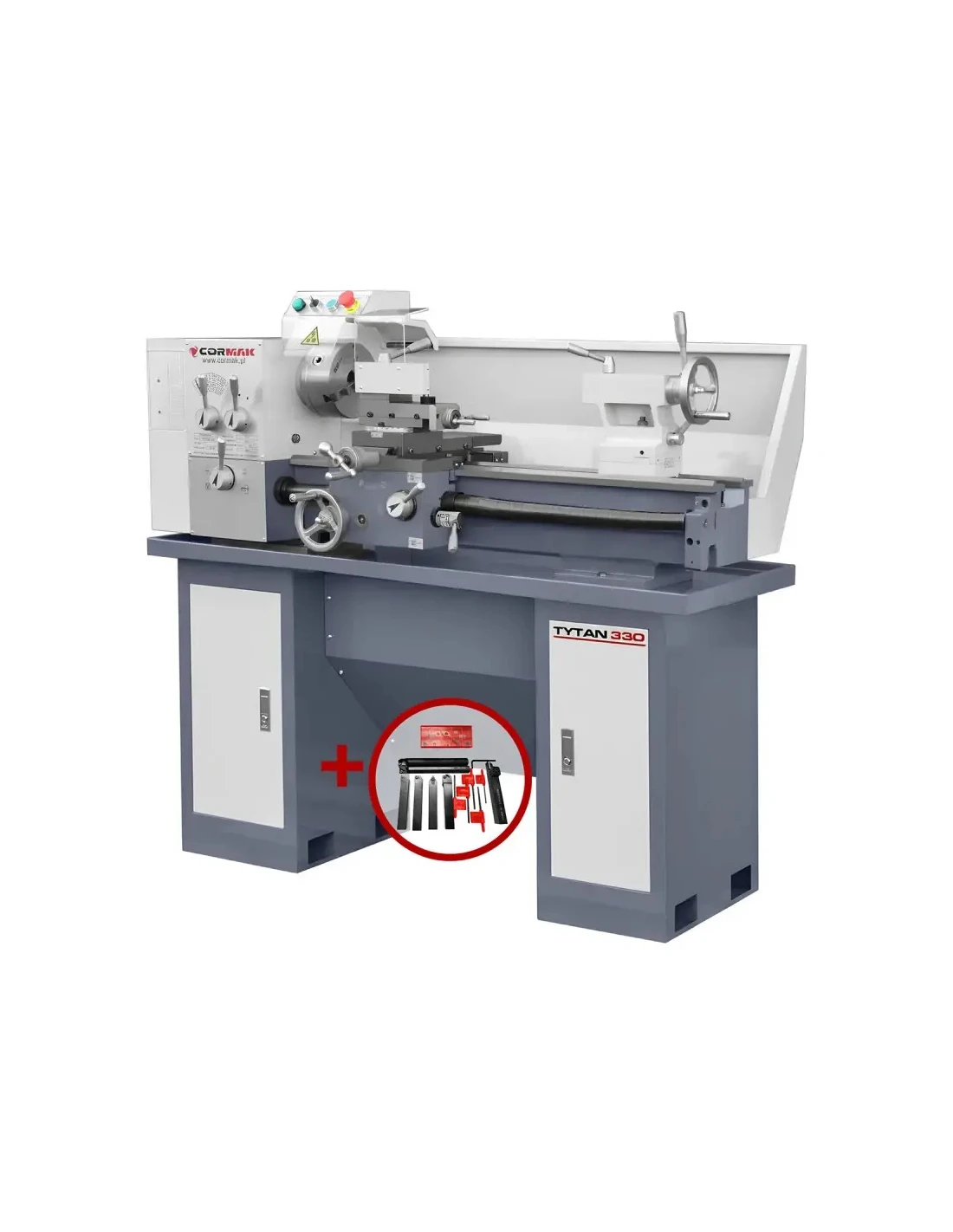

V SADĚ: nože 16 x 16 mm 7 ks | |
| | Sada soustružnických nožů 16x16 7 ks (s vyměnitelnou destičkou)Sada obsahuje nože:Soustružnické nože:
|
Technické parametry

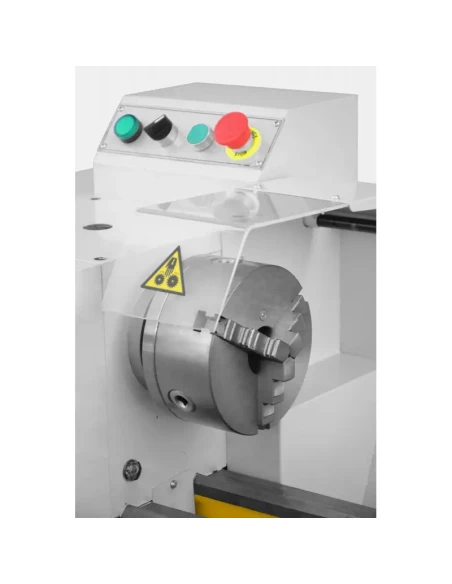

| 3čelisťové sklíčidlo | 160 mm |
| Max. průměr soustružení nad ložem | 330 mm |
| Max. průměr soustružení nad supportem | 220 mm |
| Max. délka obrobku v hrotech | 700 mm |
| Max. délka instalované části | 650 mm |
| Šířka lože | 160 mm |
| Průchod vřetena | 38 mm |
| Kužel vřetena | MK5 |
| Rozměry soustružnického držáku | 75 x 75 x 20 mm |
| Maximální rozměry nástroje | 16 x 16 mm |
| Rozsah posuvu horních saní | 100 (0,05) mm |
| Rozsah příčného posuvu | 150 (0,1) mm |
| Rozsah podélného posuvu | 620 (0,5) mm |
| Rychlosti otáček vřetena | 12 rozsahů 65 - 1650 ot/min. |
| Rychlosti vřetena | 65, 90, 120, 160, 220, 300, 380, 500, 640, 850, 1100, 1650 ot/min |
| Počet a rozsah metrických závitů | (17) 0,5-4 mm |
| Počet a rozsah palcových závitů | (26) 9-40 TPI |
| Počet a rozsah podélných posuvů | 0,105-1,396 mm/ot. |
| Počet a rozsah příčných posuvů | 0,022-0,296 mm/ot. |
| Průměr pouzdra koníku | 32 mm |
| Posuv pouzdra koníku | 70 (0,025) mm |
| Kužel pouzdra koníku | MK3 |
| Výkon motoru S1/S6 | 1,1/1,32 kW / 230V |
| Rozměry D/Š/V (s podstavcem) | 1500 x 730 x 1200 mm |
| Hmotnost (s podstavcem) | 320 kg (±2%) |
Výbava:
- Sada soustružnických nožů 16x16, 7 ks (vyměnitelné)
- Podstavec pro soustruh
- 3čelisťové sklíčidlo 160 mm
- Levé a pravé čelisti
- Pevný hrot: MK3
- Převodová kola
- Olejnička
- Klíč pro sklíčidlo a držák
- Sada údržbových nástrojů

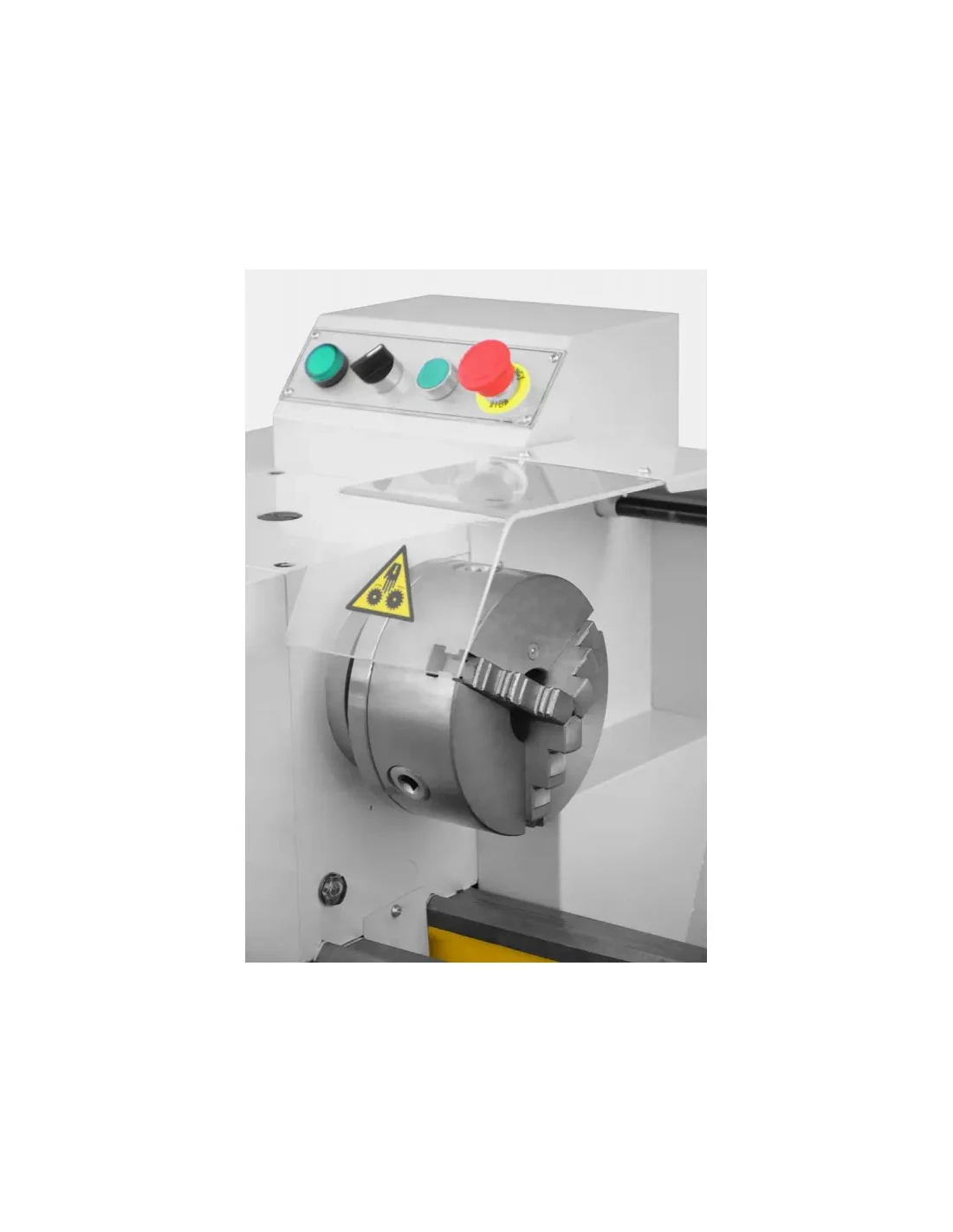

- Bezpečnostní kryty v souladu s normami CE
- Návod k použití v češtině
- Prohlášení o shodě CE
Volitelné vybavení:
- Sada soustružnických nožů 16x16, 8 ks (s pájenou destičkou P30)
- Pevná a pohyblivá podpěra
- Vrtací trn MK3/B16
- Vrtací sklíčidlo B16 3-16mm
- Sada kobaltových vrtáků HSS-CO5 / 1-10mm
- Redukční pouzdro 3/2
- Sada vrtáků do kovu kužel MK2 a MK3 14,5-30mm
- Emulgační olej, chladicí kapalina pro obrábění ES-12 1L
- Uchwyt 3-szczękowy
- 160 mm
- Szerokość łoża
- 160 mm
- Wymiary imaka tokarskiego
- 75 x 75 x 20 mm
- Maksymalne wymiary narzędzia
- 16 x 16 mm
- Przelot wrzeciona
- 38 mm
- Stożek wrzeciona
- MK5
- Liczba i zakres gwintów metrycznych
- (17) 0.5-4 mm
- Liczba i zakres gwintów calowych
- (26) 9-40 TPI
- Zakres przesuwu sań górnych
- 100 (0,05) mm
- Zakres przesuwu wzdłużnego
- 620 (0,5) mm
- Zakres przesuwu poprzecznego
- 150 (0,1) mm
- Średnica tulei łożyskowej konika
- 32 mm
- Dystans posuwu tulei łożyskowej konika
- 70 (0,025) mm
- Moc silnika S1/S6
- 1,1/1,32 kW / 230V
- Wymiary D/S/W (z podstawą)
- 1500 x 730 x 1200 mm
- Waga (z podstawą)
- 320 kg ( ± 2%)
- Maks. średnica toczenia nad łożem
- 330 mm
- Maks. średnica toczenia nad suportem
- 220 mm
- Stożek tulei konika
- MK3
- Prędkości wrzeciona
- 65, 90, 120, 160, 220, 300, 380, 500, 640, 850, 1100, 1650 obr/min
- Maks. długość detalu w kłach
- 700 mm
- Maks. długość zainstalowanej części
- 650 mm
- Prędkości obrotów wrzeciona
- 12 zakresów 65 - 1650 ob/min.
- Liczba i zakres posuwów wzdłużnych
- 0,105-1,396 mm/obr.
- Liczba i zakres posuwów poprzecznych
- 0,022-0,296 mm/obr.
