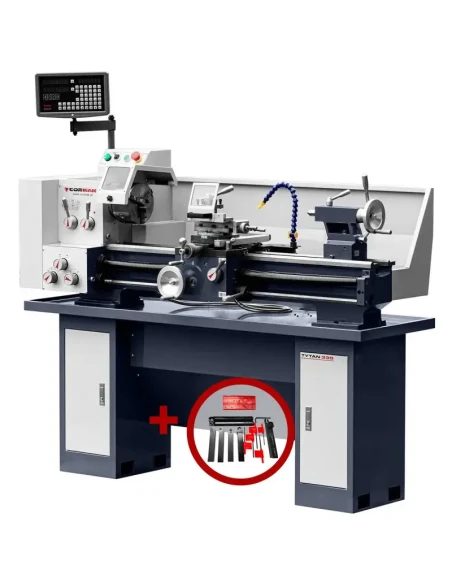

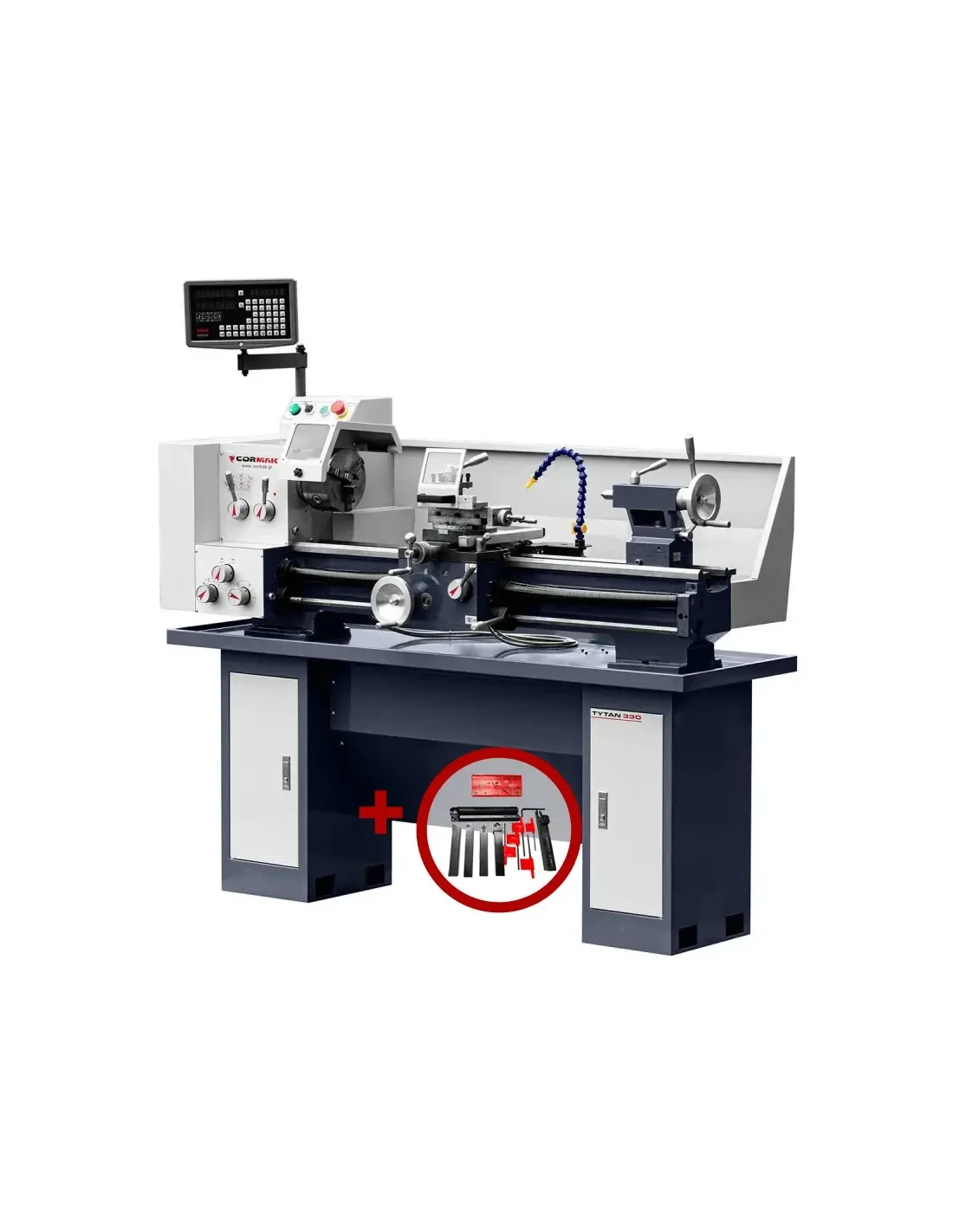

Univerzální konvenční soustruh CORMAK 330 x 915 400V se stojanem + nože + hrot
Profesionální univerzální soustruh na kov CORMAK 330x915 (TYTAN 330L) je vybaven 12stupňovou převodovkou s indukčním motorem (konstantní rychlost) 1,1 kW/400V - maximální točivý moment. Doporučuje se pro soustružení tvrdé oceli, mechanické soustružení. Může být využit k mnoha úkolům, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické i palcové závitování, vrtání a protahování.
Hlavní výhody:
- Univerzální soustruh CORMAK 330 x 915 (TYTAN 330L) vybavený rychlým spínačem na suportu pro změnu směru otáčení vřetena.

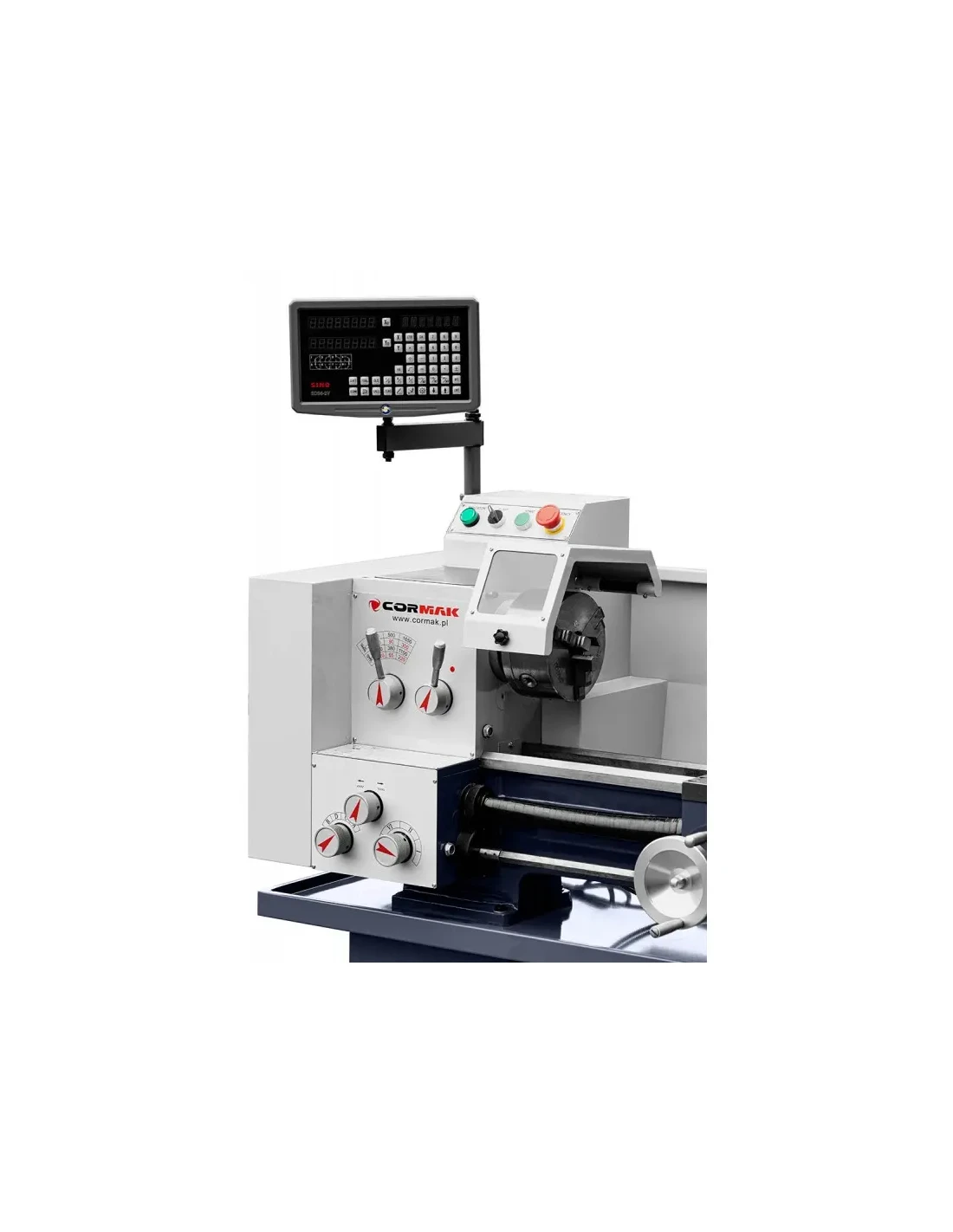

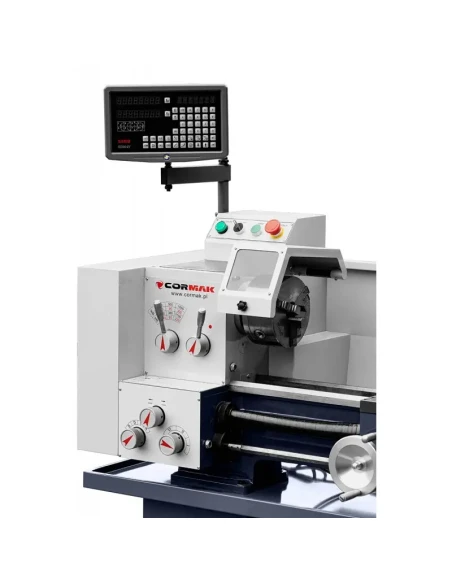

- Digitální odečet na dvou osách podélného a příčného pohybu suportu. Zpracovaný elektronický signál z optických pravítek zobrazuje získané hodnoty z pohybů podél osy na digitálním displeji.
- Indukční motor (stálá rychlost) 1,1 kW/400V s vysokým výkonem a vysokým točivým momentem, ideální pro obrábění oceli a neželezných materiálů.
- Chladicí systém a digitální odečet na 2 osy v základní výbavě.
- Průchod vřetena 38 mm zajišťuje optimální výsledky práce, umožňující obrábění hřídelí s velkými průměry.
- Lože s indukčně kalenou, broušenou vodicí lištou z tvrzené oceli. Šířka lože 160 mm zajišťuje stabilní a přesné pracovní podmínky.
- Kalená a broušená ozubená kola v převodovce vřetena.
- Tažná šroubová osa a hřídel pro řezání závitů a automatický podélný a příčný posuv.
- Snadné nastavení rychlosti otáčení vřetena a automatického posuvu z ergonomického ovládacího panelu na převodovce.

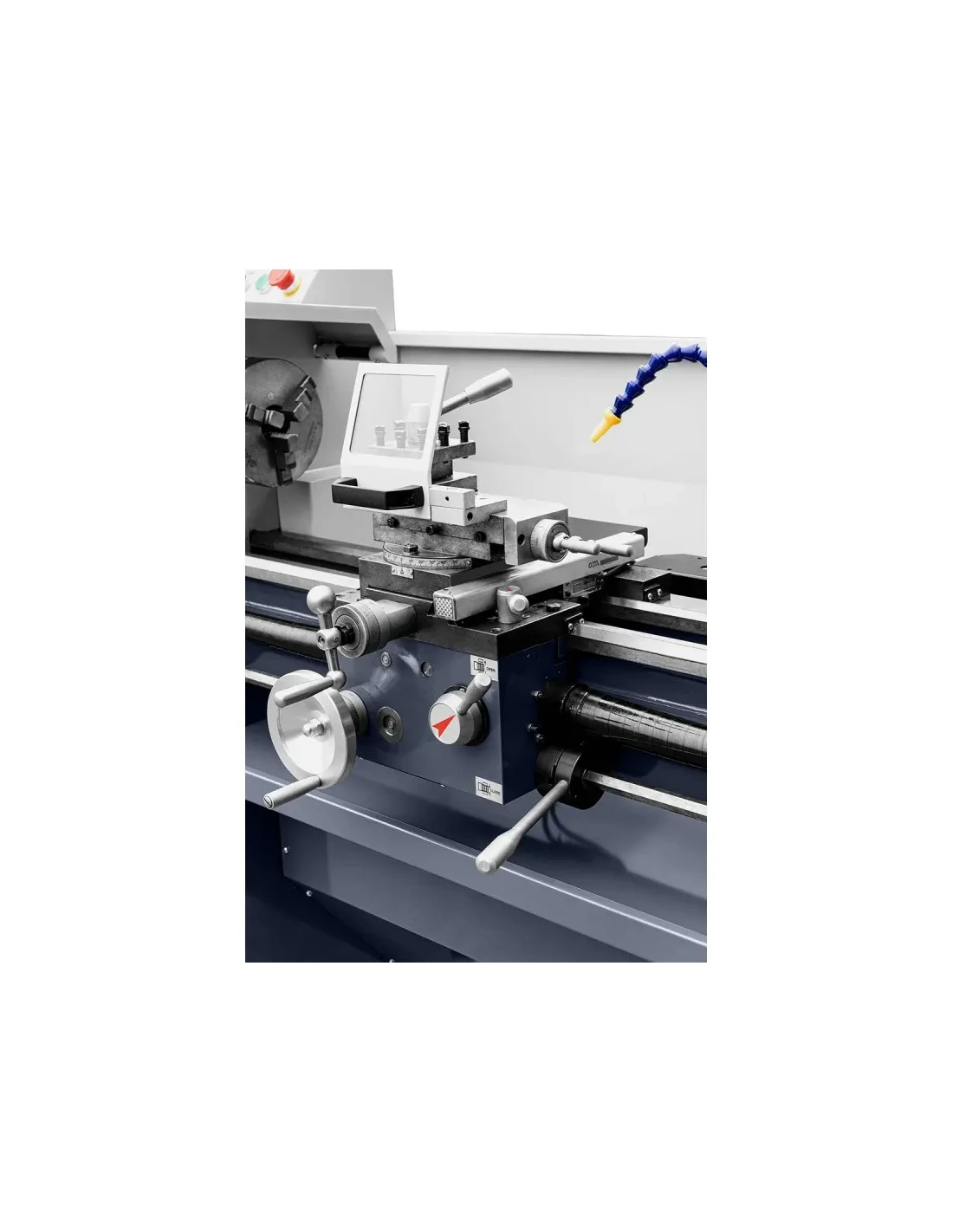

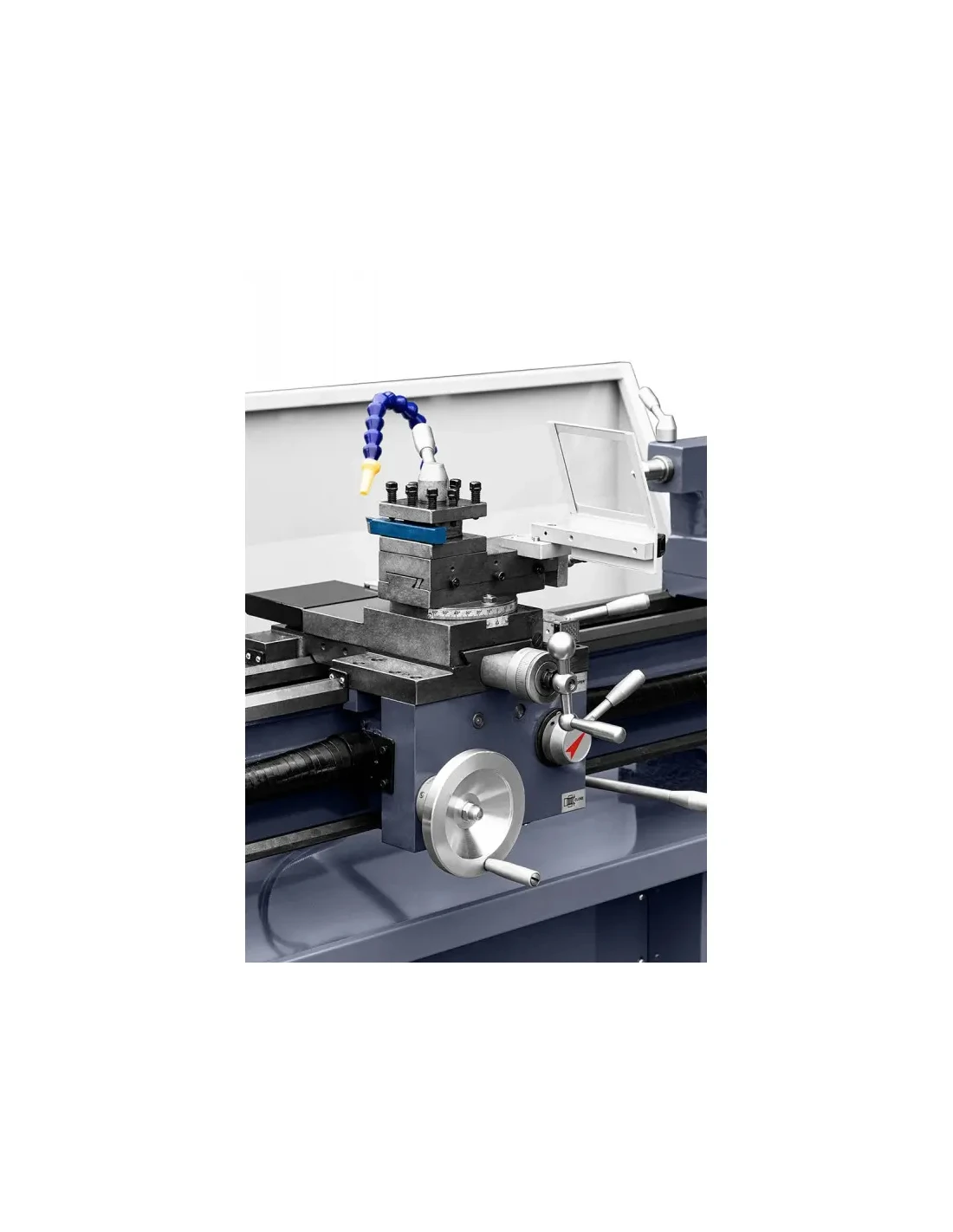

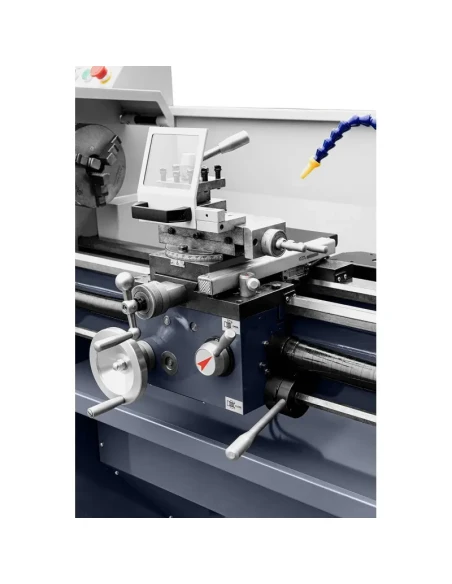

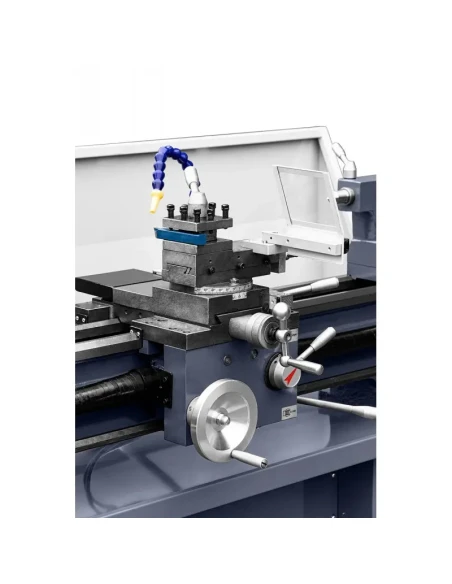

- Suport s ručními koly s přesnou stupnicí 0,5/ 0,1 mm (příčný/ podélný posuv).
- Nástrojový saně otočné v rozsahu ± 45°, koník s posuvným systémem ± 10 mm pro soustružení kuželů.
- Automatický podélný posuv 0,087 - 2,218 (40) mm/ot., a příčný posuv 0,019 - 0,471 (40) mm/ot. - zkracuje dobu obrábění a zlepšuje kvalitu při soustružení dlouhých dílů.

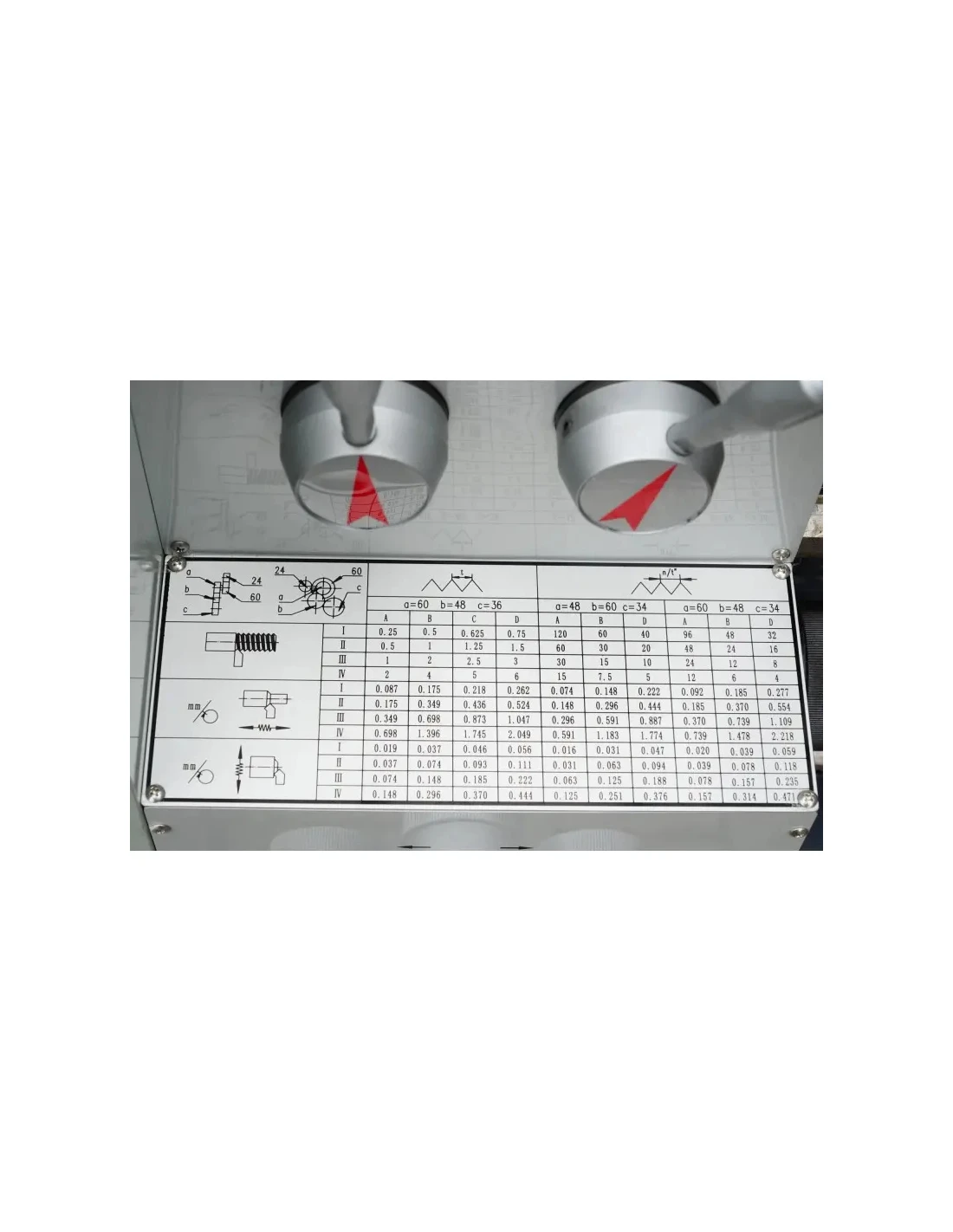

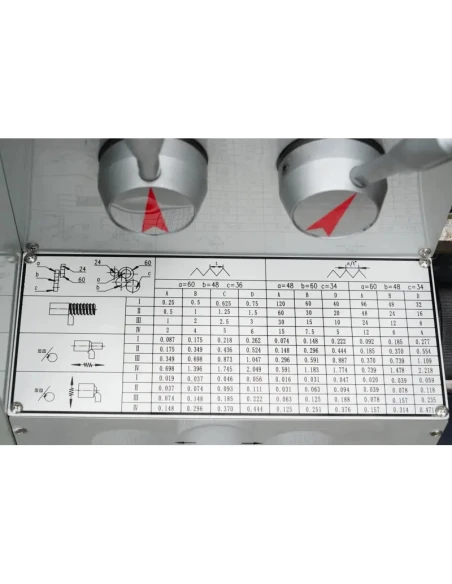

- Možnost obrábění širokého rozsahu závitů bez nutnosti výměny převodových kol na kytaru.
- Široký rozsah závitování (řezání pravých a levých závitů): metrické 0,25-7 (36) mm, palcové 4-120 (36) TPI.
- Stroj je plně v souladu s požadavky směrnic EU (CE) a českými předpisy a normami DIN.
Technické údaje:
| Sklíčidlo 3-čelisťové | 160 mm |
| Maximální průměr soustružení nad ložem | 325 mm |
| Průměr soustružení nad suportem | 208 mm |
| Délka soustružení v pevných hrotech | 915 mm |
| Maximální délka instalované části (sklíčidlo/hrot) | 830 mm |
| Šířka lože | 160 mm |
| Průchod vřetena | 38 mm |
| Rychlosti otáčení vřetena | 12 rozsahů (L/H) 65 - 1650 ot/min. |
| Rozsah rychlostí vřetena | L: 65, 90, 120, 120, 160, 300 ot/min. H: 380, 500, 640, 850, 1100, 1650 ot/min. |
| Konec vřetena | - |
| Kužel vřetena | MK5 |
| Rozměry soustružnického držáku | 78 x 78 x 20 mm |
| Maximální rozměry nástroje | 16 x 16 mm |
| Rozsah posuvu horních saní | 100 (0,05) mm |
| Rozsah příčného posuvu | 153 (0,1) mm |
| Rozsah podélného posuvu | 750 (0,5) mm |
| Metrický závit | (36) 0,25-7 mm |
| Palcový závit | (36) 4-120 TPI |
| Počet a rozsah podélných posuvů | (40) 0,087 - 2,218 mm/ot. |
| Počet a rozsah příčných posuvů | (40) 0,019 - 0,471 mm/ot. |
| Výsuv pouzdra koníka | 75 mm |
| Průměr pouzdra koníka | 32 mm |
| Kužel pouzdra koníka | MK3 |
| Výkon hlavního motoru S1/S6 | 1,1 kW / 1.5 kW 400V |
| Výkon čerpadla chladicího média | 40 W |
| Rozměry D/Š/V | 1770 x 740 x 1600 mm |
| Hmotnost cca. | 390 kg (±2%) |
V SADĚ: nože 16 x 16 mm 7 ks + otočný hrot MK3 + pevná a pohyblivá podpora. | |
| | Sada soustružnických nožů 16x16 7 ks (s vyměnitelnou destičkou)Součástí sady jsou nože:
Soustružnické nože:
|
Pevná + pohyblivá podpora | Přesný otočný hrot MK3
|
Vybavení:
- Sada soustružnických nožů 16x16 7 ks (s vyměnitelnou destičkou)
- Přesný otočný hrot MK3

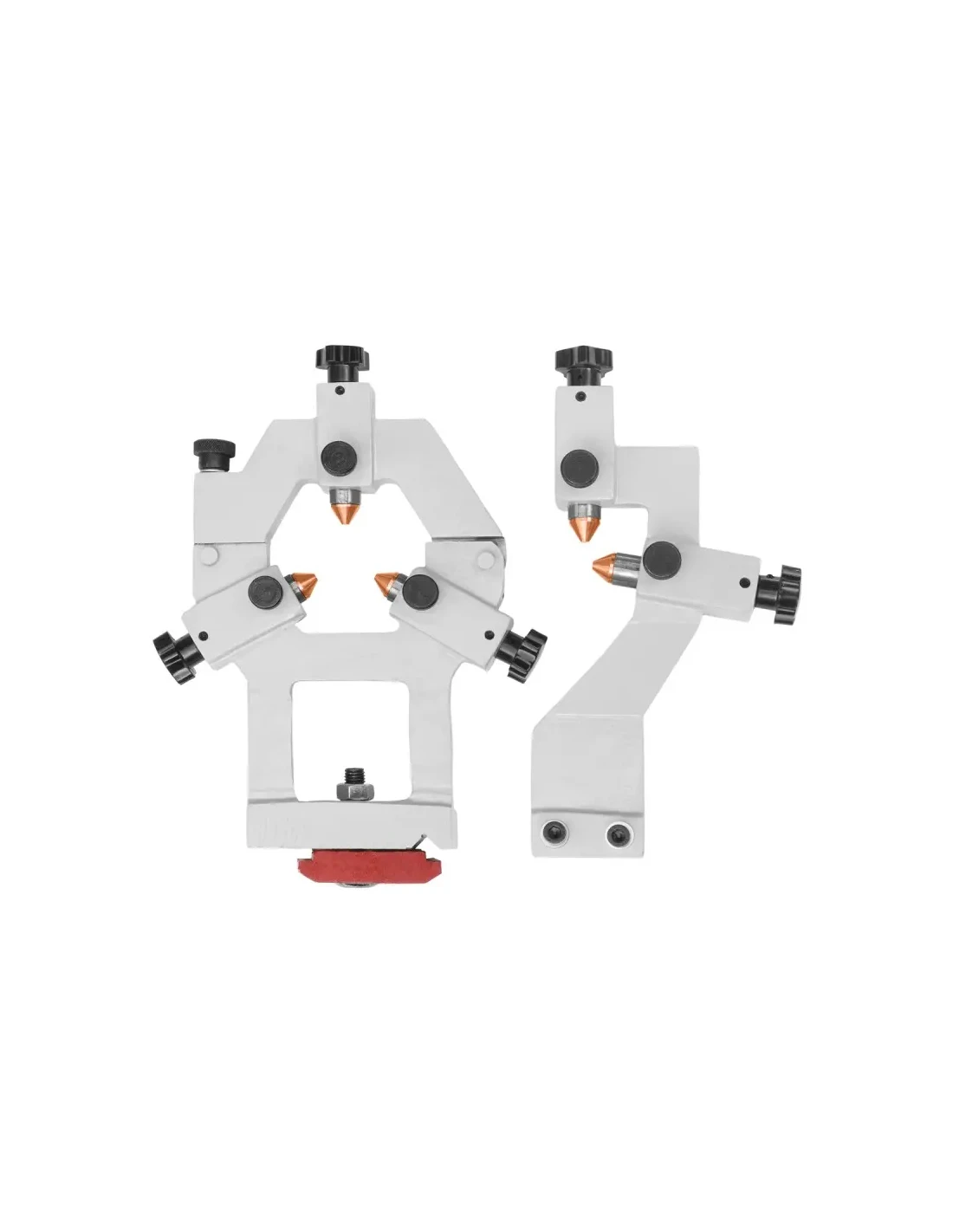

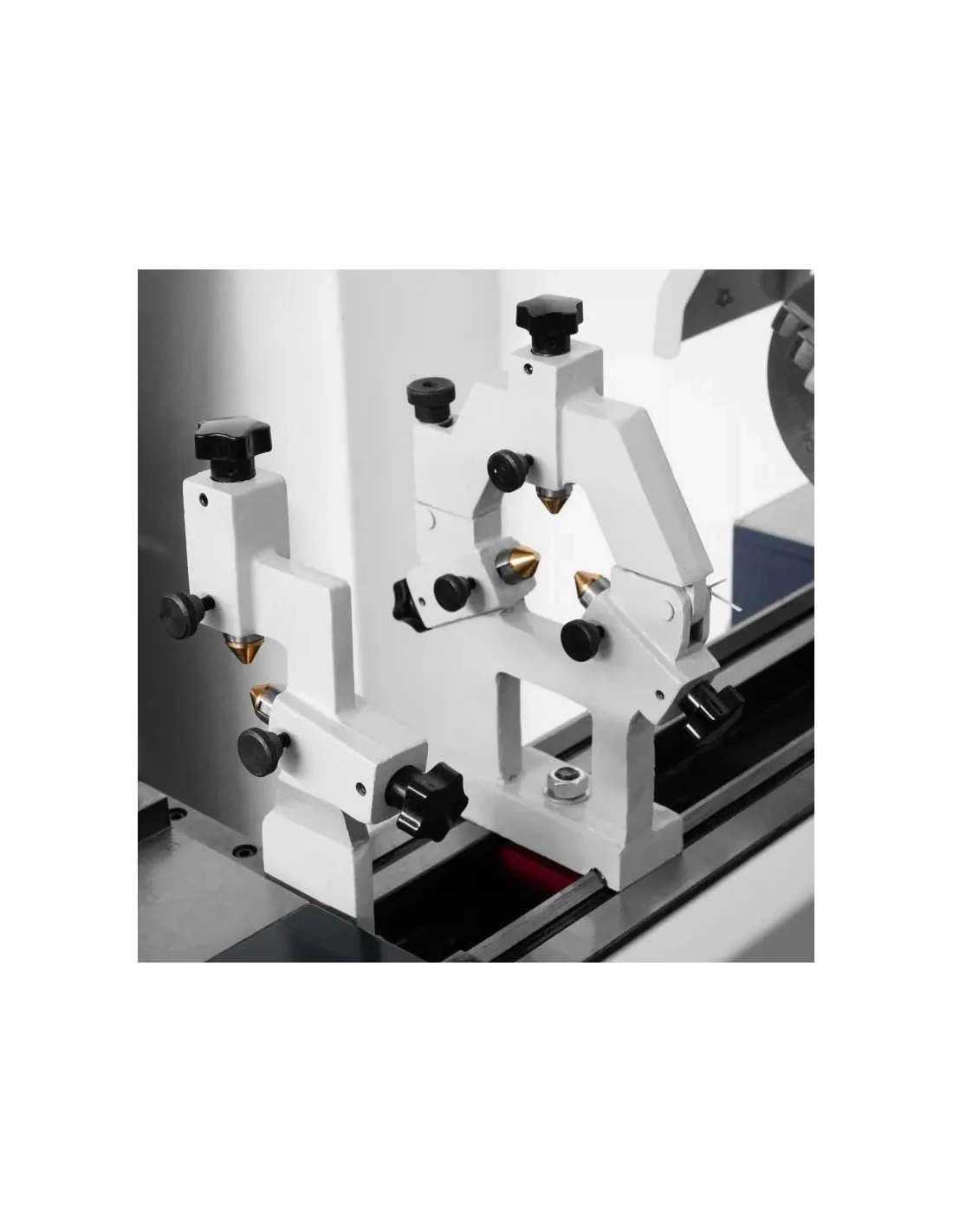

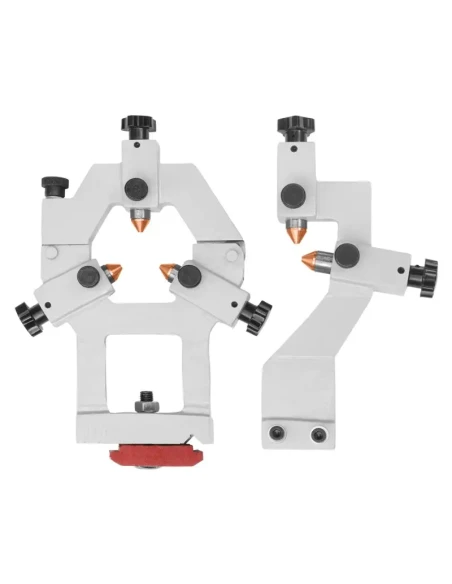

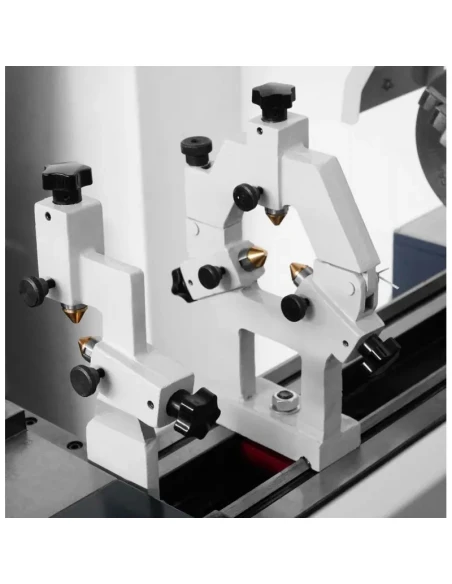

- Pevná + pohyblivá podpora
- Základna pro soustruh
- Digitální odečet 2 osy (optická pravítka)
- Soustružnické sklíčidlo 3-čelisťové 160 mm
- Levé čelisti
- Pevný hrot: MK3

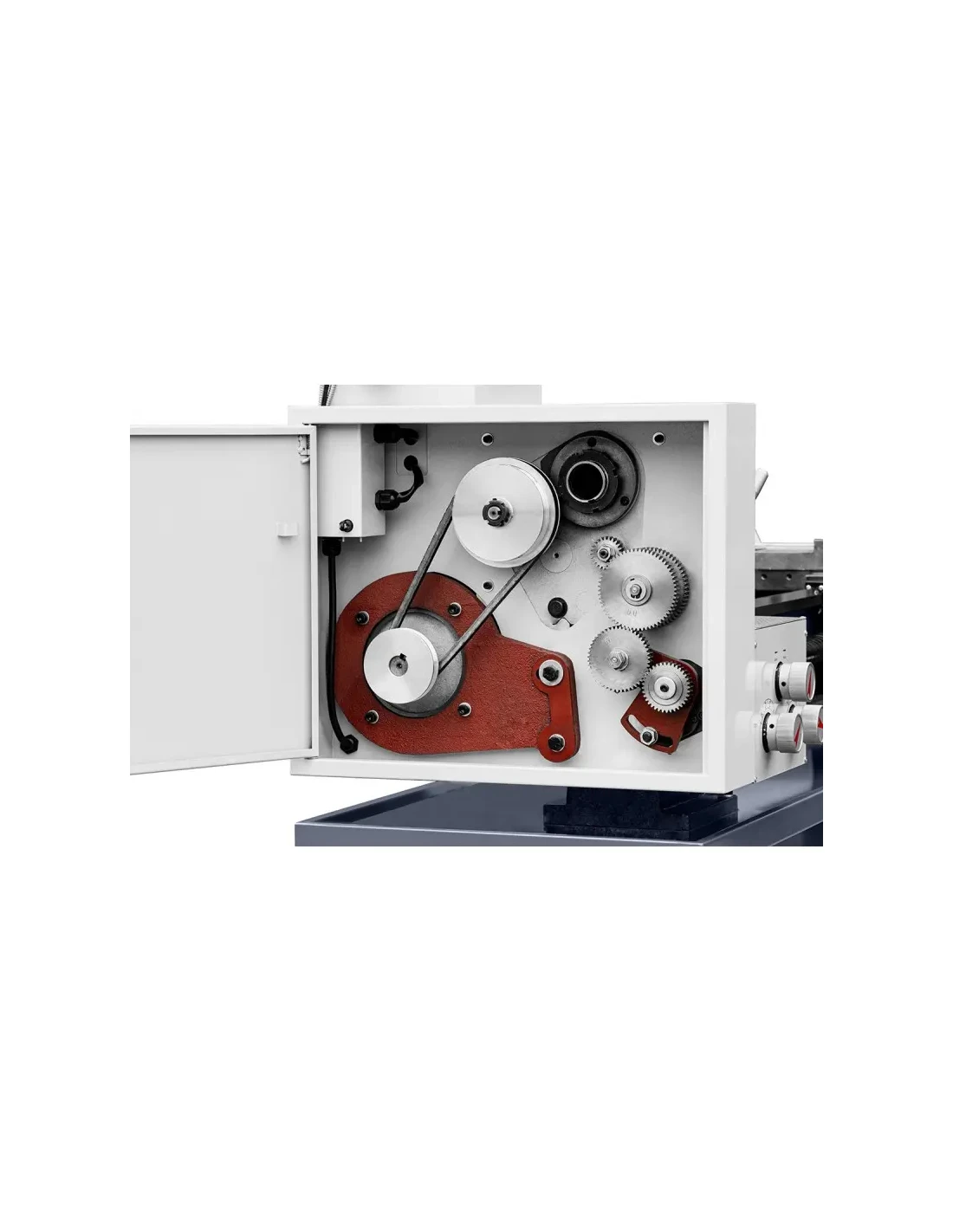

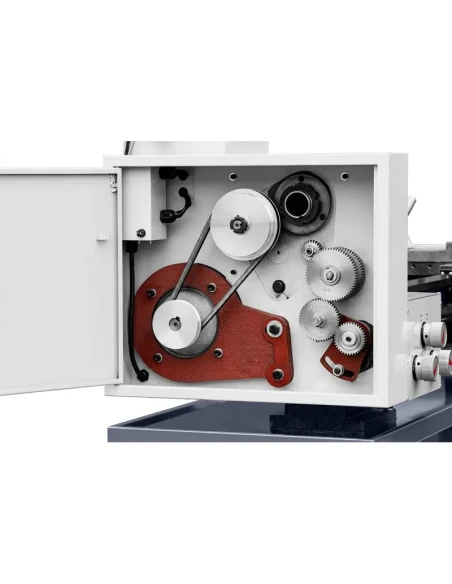

- Převodová kola (pouze ta, která jsou namontována na soustruhu)
- Redukční pouzdro vřetena
- Chladicí systém
- Olejnička
- Klíč pro sklíčidlo a držák
- Sada servisních nástrojů
- Bezpečnostní kryty v souladu s normami CE
- Návod k obsluze v češtině
- Prohlášení o shodě CE
Volitelné vybavení:
- Sada soustružnických nožů 16x16, 7 ks (s vyměnitelnými destičkami)
- Pevná + pohyblivá podpora
- Vrtačkový trn MK3/B16
- Vrtačkový sklíčidlo B16 3-16mm
- Sada kobaltových vrtáků HSS-CO5 / 1-13 mm
- Redukční pouzdro 3/2
- Sada kuželových vrtáků MK2 a MK3 14,5-30mm
- Emulgační olej, chladicí kapalina pro obrábění ES-12 1L
- Uchwyt 3-szczękowy
- 160 mm
- Maksymalna średnica toczenia nad łożem
- 325 mm
- Średnica toczenia nad suportem
- 208 mm
- Długość toczenia w kłach stałych
- 915 mm
- Szerokość łoża
- 160 mm
- Wymiary imaka tokarskiego
- 78 x 78 x 20 mm
- Maksymalne wymiary narzędzia
- 16 x 16 mm
- Przelot wrzeciona
- 38 mm
- Stożek wrzeciona
- MK5
- Zakres przesuwu sań górnych
- 100 (0,05) mm
- Zakres przesuwu wzdłużnego
- 750 (0,5) mm
- Zakres przesuwu poprzecznego
- 153 (0,1) mm
- Średnica tulei łożyskowej konika
- 32 mm
- Zakres prędkości wrzeciona
- L: 65, 90, 120, 120, 160, 300 ob/min. H: 380, 500, 640, 850, 1100, 1650 ob/min.
- Stożek tulei konika
- MK3
- Wysuw tulei konika
- 75 mm
- Wymiary D/S/W
- 1770 x 740 x 1600 mm
- Maksymalna długość zainstalowanej części (uchwyt tok./kieł st.)
- 830 mm
- Prędkości obrotów wrzeciona
- 12 zakresów (L/H) 65 - 1650 ob/min.
- Końcówka wrzeciona
- -
- Gwint metryczny
- (36) 0,25-7 mm
- Gwint calowy
- (36) 4-120 TPI
- Liczba i zakres posuwów wzdłużnych
- (40) 0,087 - 2,218 mm/obr.
- Liczba i zakres posuwów poprzecznych
- (40) 0,019 - 0,471 mm/obr.
- Moc silnika głównego S1/S6
- 1,1 kW / 1.5 kW 400V
- Moc pompki chłodziwa
- 40 W
- Waga OK.
- 390 kg ( ± 2%)
- Podtrzymka stała + ruchoma
- Kieł obrotowy precyzyjny MK3 Długość całkowita - 161mm Średnica w najgrubszym miejscu - 45mm Trzpień - MK3 Średnica stożka w na
