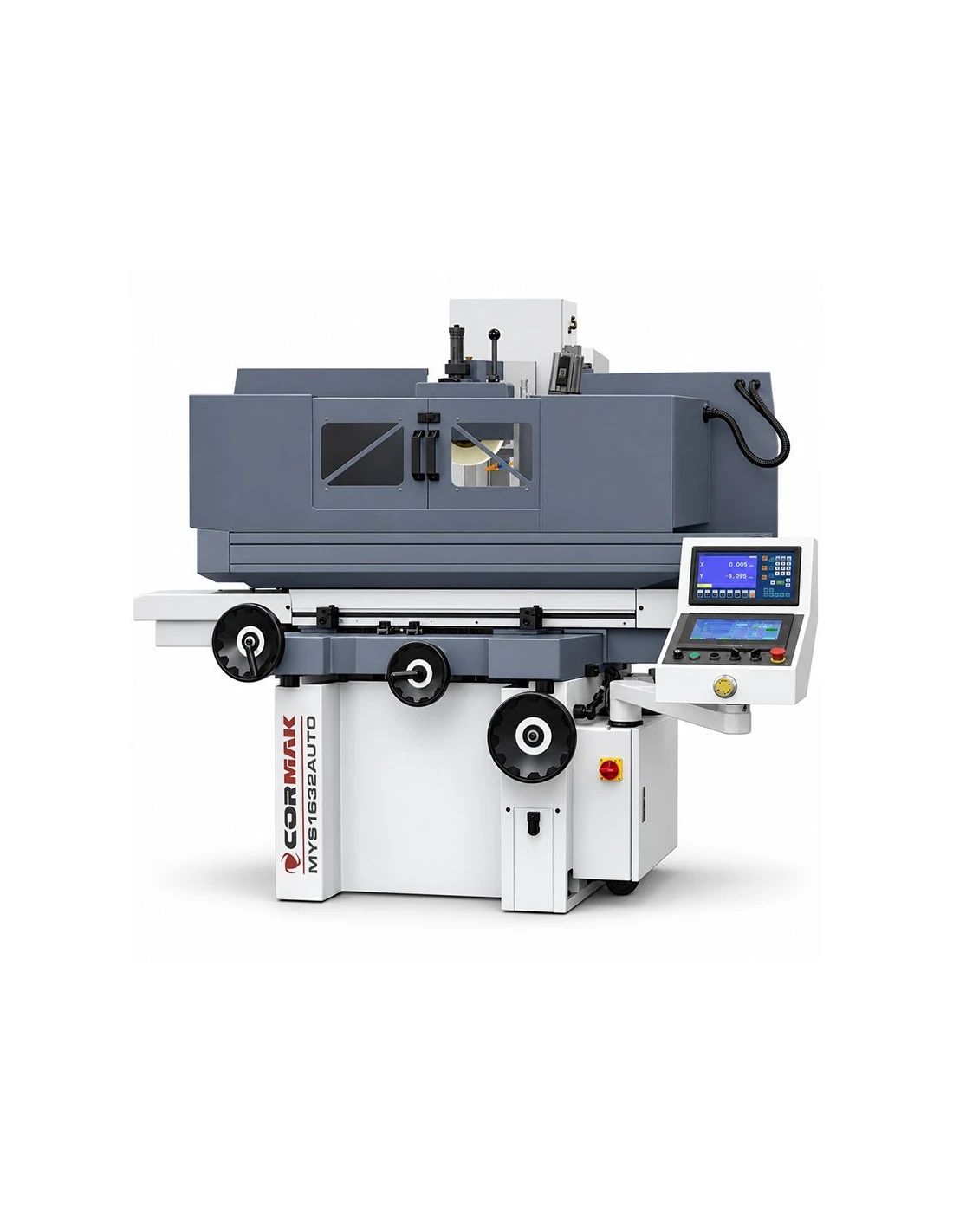

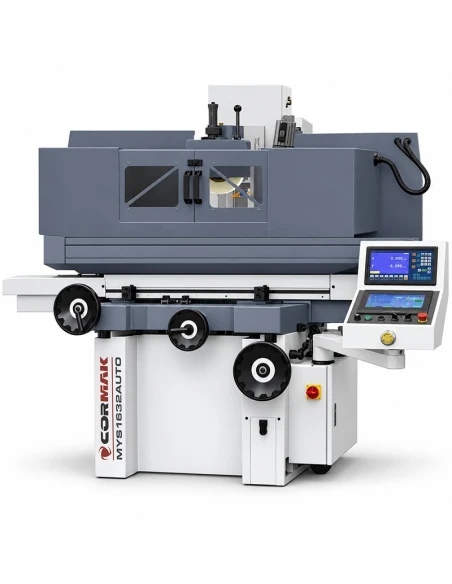

Bruska na plocho MYS1632 AUTO je průmyslový stroj pro přesné a opakovatelné broušení rovných ploch, vybavený pracovním stolem 915x400 mm, magnetickým upínačem 800x400 mm a vřetenovým motorem 4,0 kW. Automatický svislý posuv se servopohonem 0,75 kW, hydraulický systém a chlazení podporují přesné nastavení brusného kotouče a stabilní obrábění.
Rovinná bruska MYS1632 AUTO je průmyslová bruska na kov určená k přesnému obrábění rovných ploch ve výrobních provozech, nástrojárnách a údržbářských odděleních. Pracovní stůl 915x400 mm, magnetický upínač 800x400 mm, motor vřetena o výkonu 4,0 kW a servopohon svislého posuvu tvoří konfiguraci připravenou pro přesné a opakovatelné obrábění dílů.

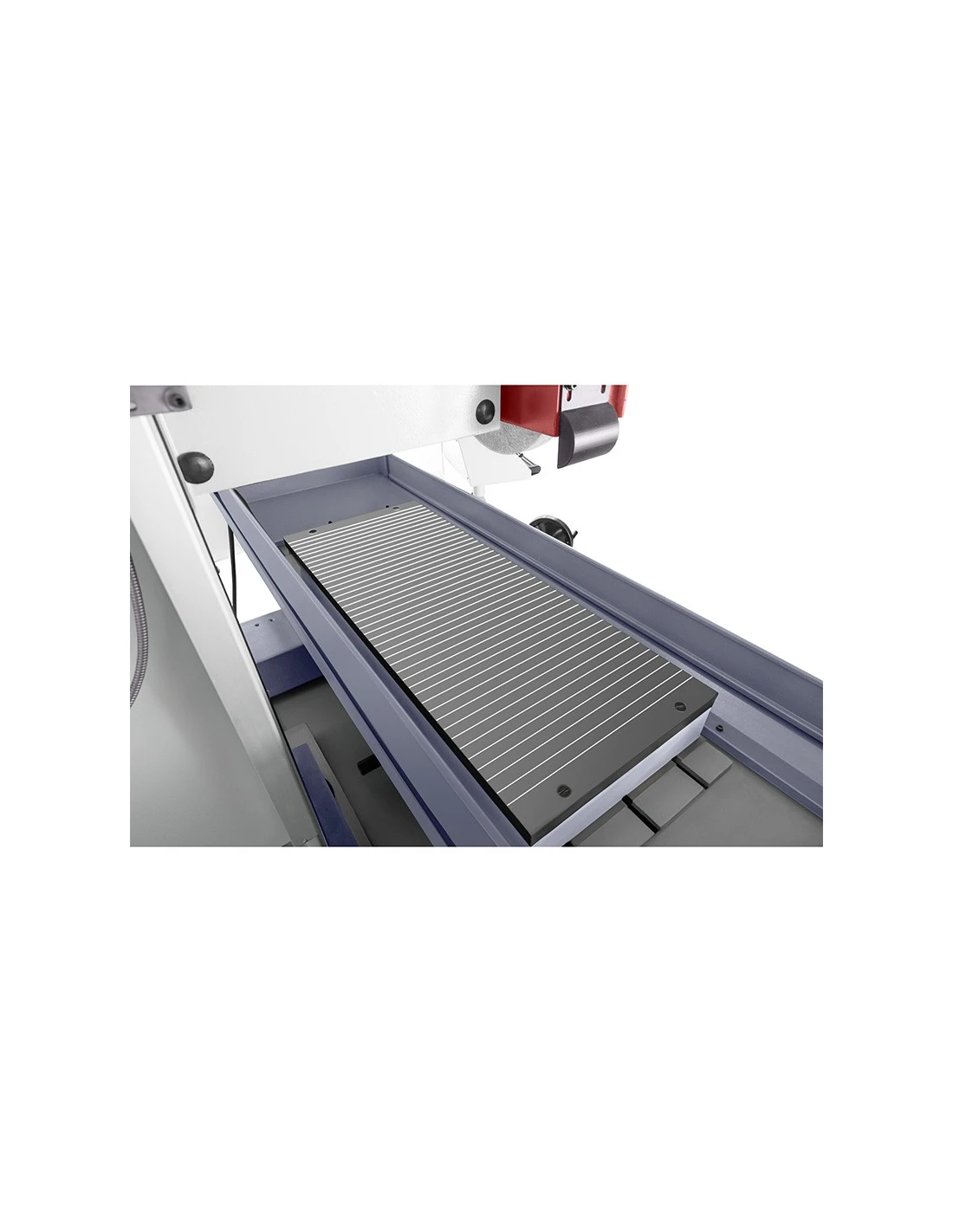

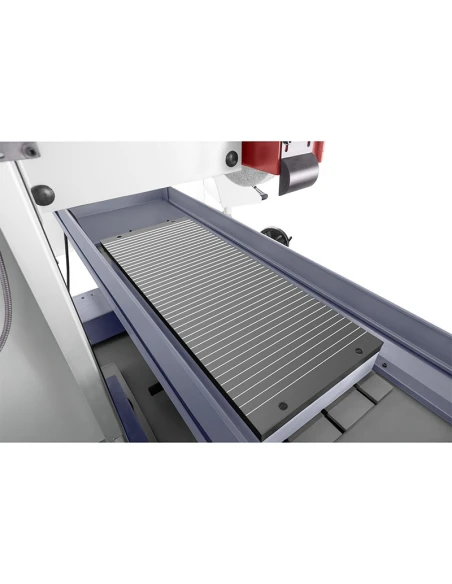

Model MYS1632 AUTO byl navržen pro broušení povrchů vyžadujících přesné vedení stolu a přesnou kontrolu polohy brusného kotouče. Rozměry pracovní plochy stolu činí 915x400 mm a maximální posuv stolu 760x480 mm. Magnetický upínač o rozměrech 800x400 mm poskytuje velkou upínací plochu pro feromagnetické obrobky během broušení.
Maximální vzdálenost mezi stolem a osou vřetena činí 525 mm, zatímco mezi magnetickým upínačem a osou vřetena činí 440 mm. Tyto parametry umožňují obrábění dílů různých výšek a použití odpovídajícího technologického příslušenství.

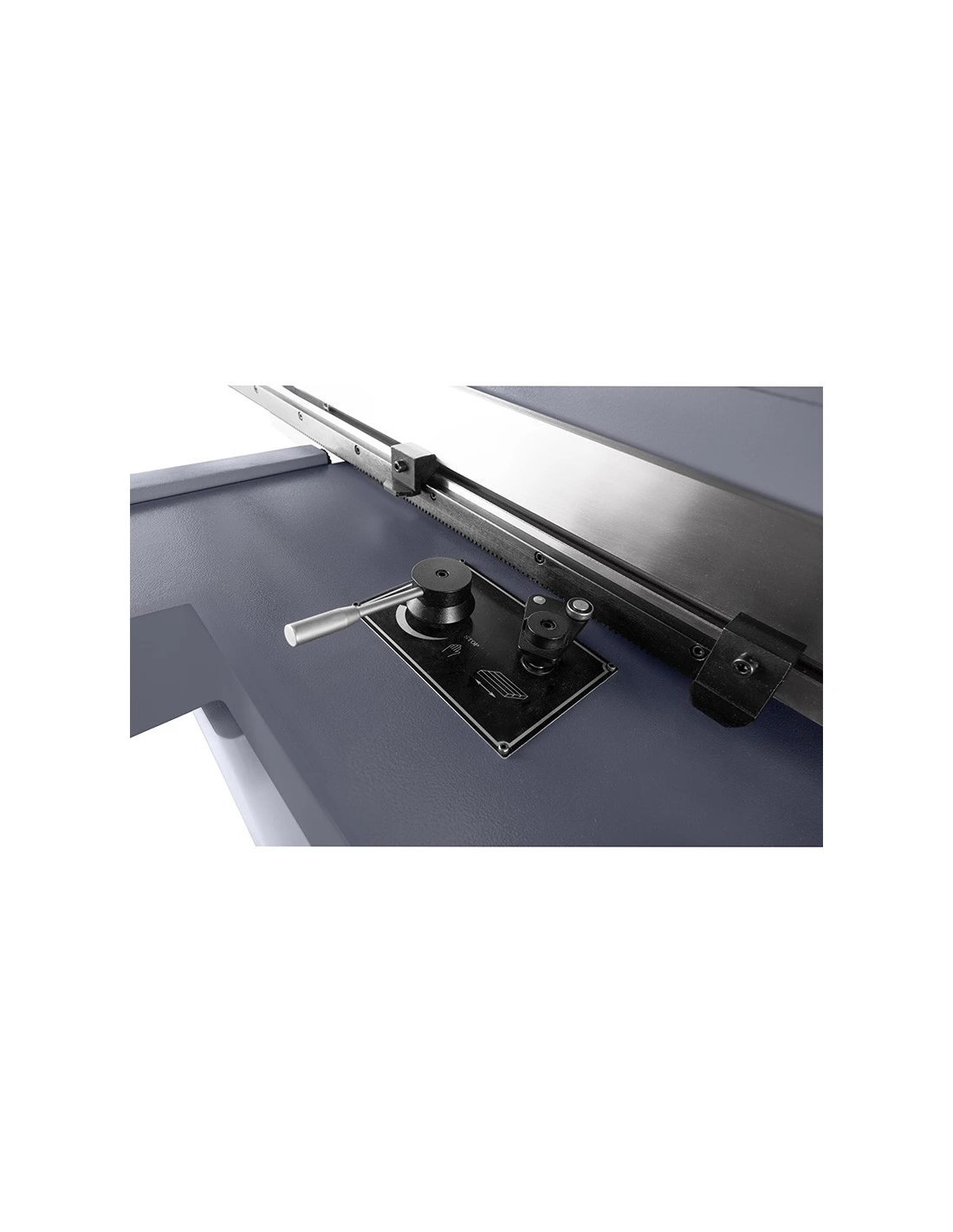

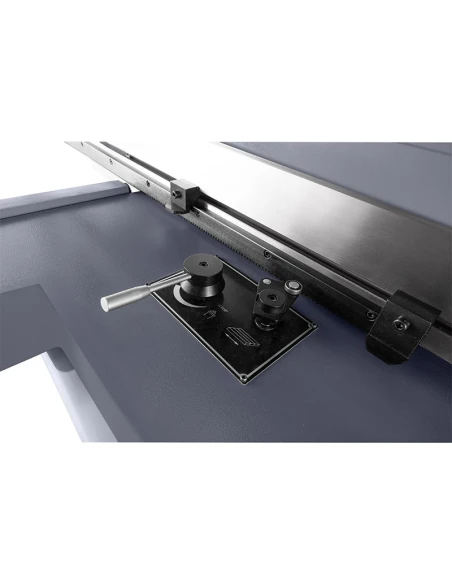

Příčný posuv ručního kola činí 4 mm/ot. a hodnota jednoho dílku stupnice 0,02 mm, což umožňuje přesnou kontrolu nastavení při přípravě procesu broušení.
Svislý posuv se ovládá pomocí MPG. Dostupné hodnoty posuvu umožňují přecházet od nastavovacích pohybů k přesnému přísuvu při dokončovacím obrábění. Systém je poháněn servomotorem o výkonu 0,75 kW.
Pohon brusného kotouče zajišťuje motor vřetena o výkonu 4,0 kW. Při frekvenci 50 Hz činí rychlost kotouče 1450 a používaný brusný kotouč má rozměry 350x127x40 mm.
Chladicí systém podporuje odvod tepla z kontaktní zóny mezi brusným kotoučem a obrobkem, čímž omezuje vliv teploty na podmínky obráběcího procesu.

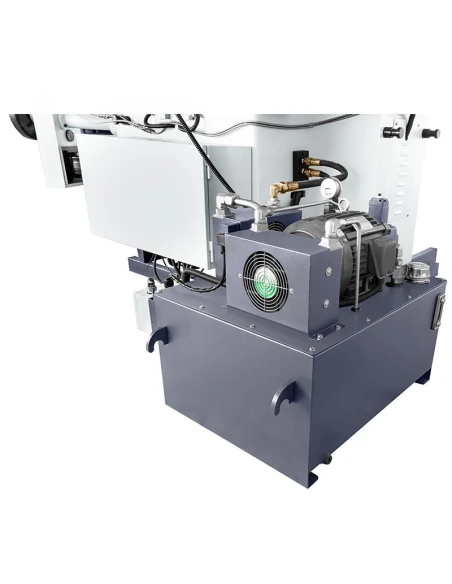

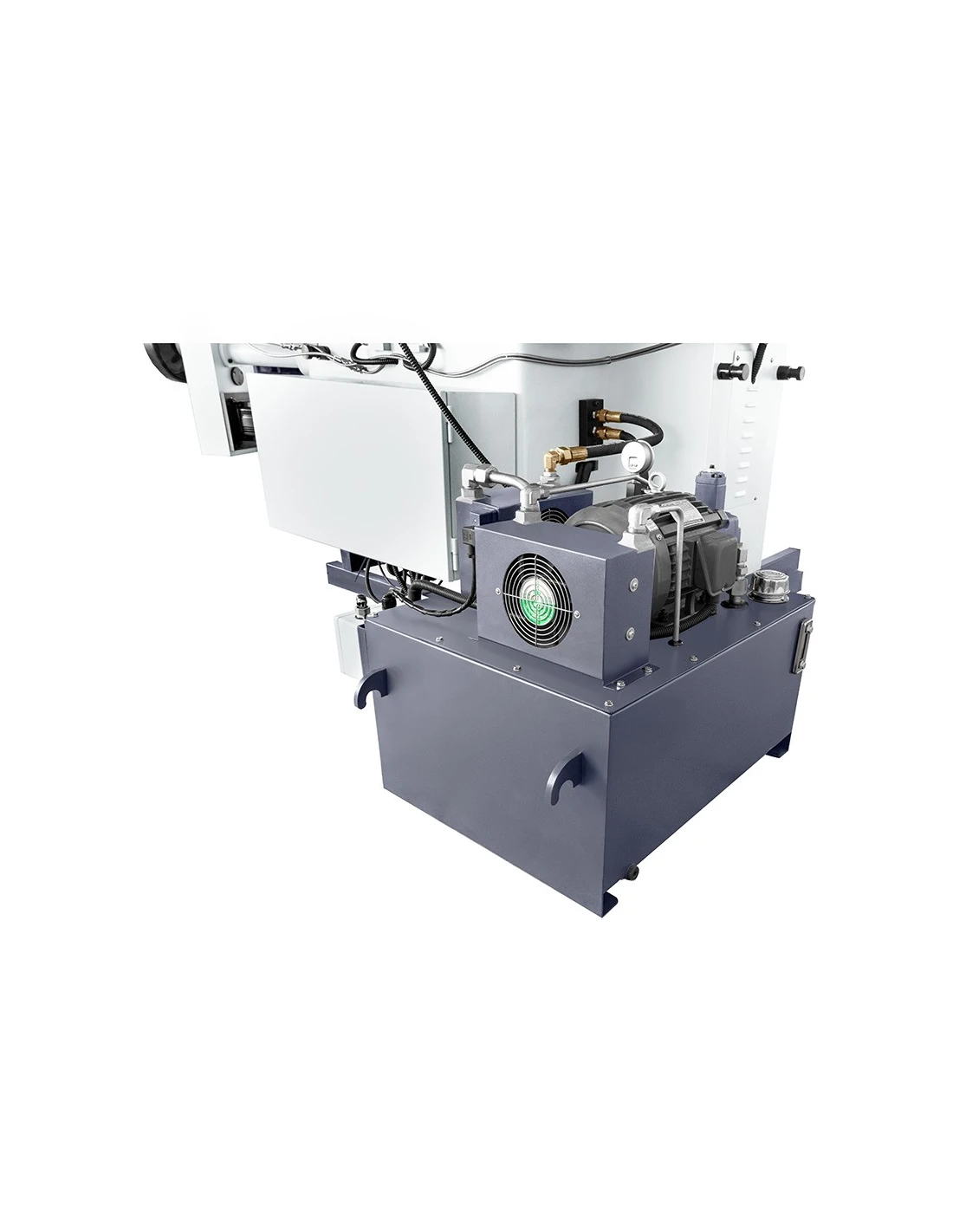

Rovinná bruska MYS1632 AUTO s magnetickým upínačem je vybavena hydraulickou stanicí poháněnou motorem o výkonu 2,2 kW. Olejová nádrž má objem 80 l a čerpadlo chladicí kapaliny výkon 0,09 kW.
MYS1632 AUTO je určena pro kovozpracující provozy, nástrojárny, kusovou a sériovou výrobu i oddělení údržby. Lze ji používat k broušení desek, součástí strojů, nástrojových dílů, základních ploch, forem a dalších obrobků vyžadujících přesné dokončení rovinného povrchu.
| Technické parametry | |
|---|---|
| ROZMĚRY STOLU | 915x400 mm |
| MAX. POSUV STOLU | 860x440 mm |
| ROZMĚR MAGNETICKÉ UPÍNACÍ DESKY | 800x400 mm |
| MAX. VZDÁLENOST MEZI STOLEM A OSOU VŘETENA | 525 mm |
| MAX. VZDÁLENOST MEZI MAGNETICKOU UPÍNACÍ DESKOU A OSOU VŘETENA | 440 mm |
| POSUV PŘÍČNÉHO RUČNÍHO KOLA / DĚLENÍ STUPNICE | 4 mm/ot., dílek 0,02 mm |
| SVISLÝ POSUV MPG – DĚLENÍ STUPNICE | 001 / 0,01 / 0,1 |
| SVISLÝ POSUV MPG | 0,1 / 1 / 10 mm/ot. |
| OTÁČKY KOTOUČE (50 Hz) | 1450 |
| ROZMĚRY KOTOUČE (vnější průměr x vnitřní průměr x tloušťka) | 350x127x40 mm |
| VÝKON MOTORU VŘETENA | 4,0 kW |
| SERVOMOTOR SVISLÉHO POSUVU | 0,75 kW |
| MOTOR HYDRAULICKÉ STANICE | 2,2 kW |
| OBJEM OLEJOVÉ NÁDRŽE | 80 l |
| ČERPADLO CHLADICÍ KAPALINY | 0,09 kW |
| HMOTNOST STROJE | 2720 kg |
| ROZMĚRY STROJE | 2,82 x 2,05 x 1,91 m |
Kombinace stolu 915x400 mm, magnetického upínače 800x400 mm, pohonu vřetena 4,0 kW, hydraulického systému a servopohonu svislého posuvu předurčuje brusku MYS1632 AUTO k profesionálnímu a opakovatelnému broušení rovných ploch.
