Radiální vrtačka s funkcí frézování CORMAK RD700x32 VARIO

Radiální vrtačka s funkcí frézování CORMAK RD700x32 VARIO

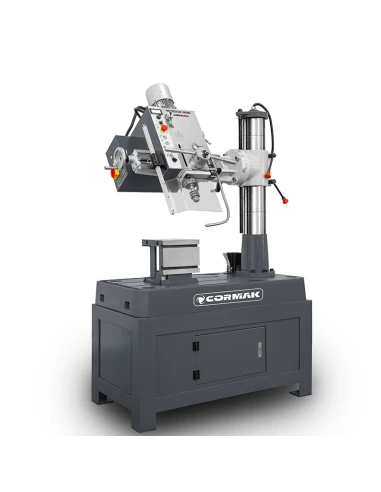

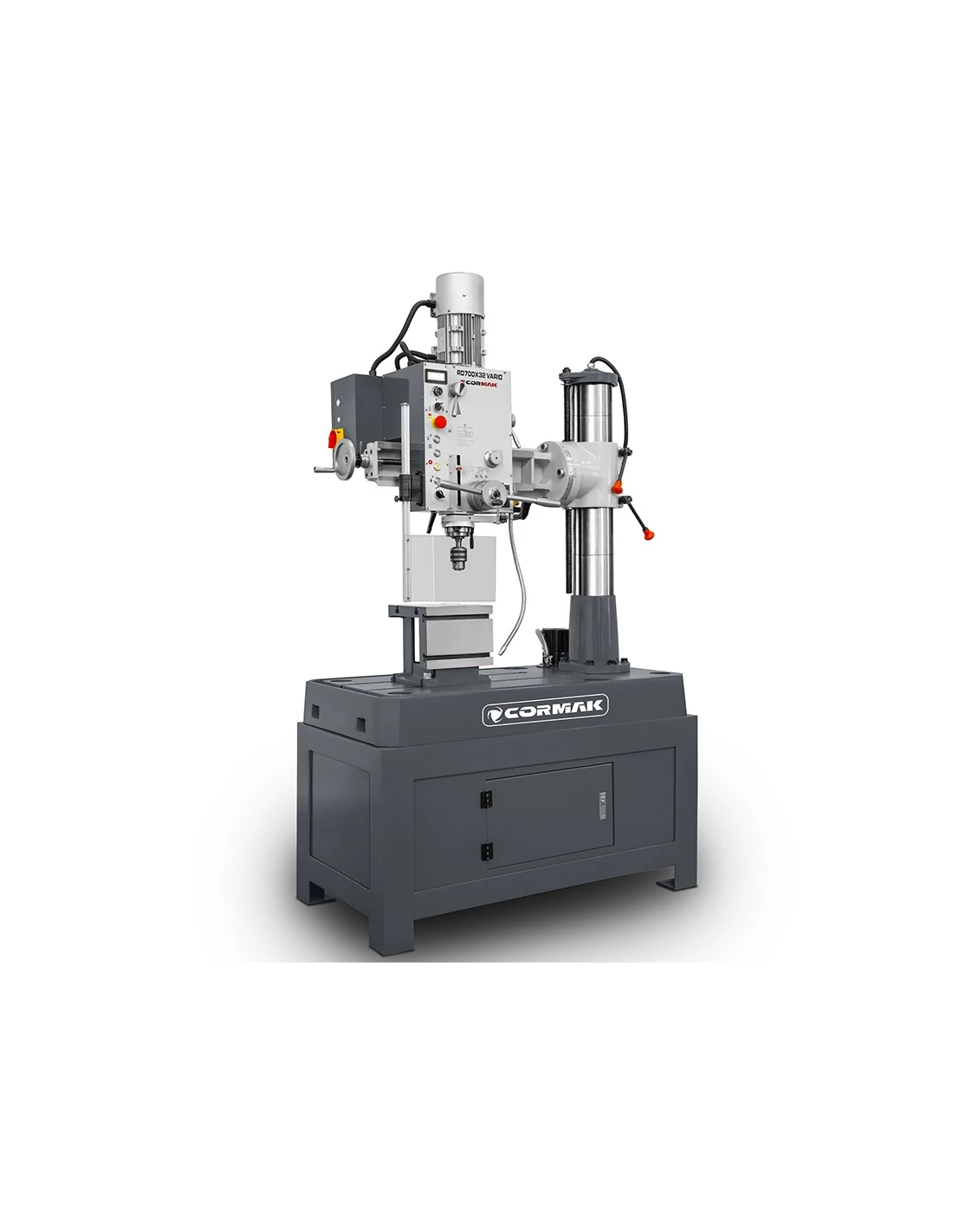

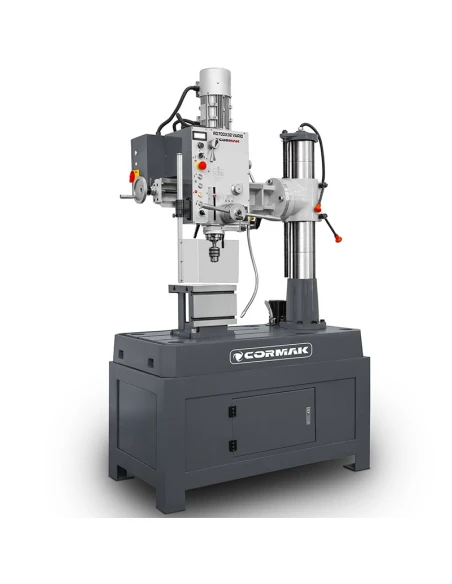

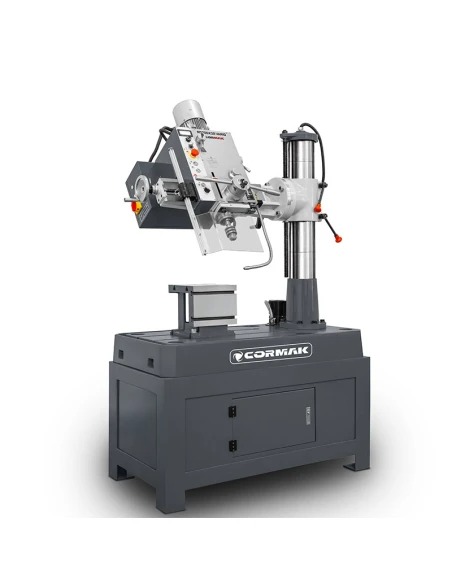

Radiální vrtačka CORMAK RD 700x32 VARIO je moderní a všestranný průmyslový stroj určený k vrtání, zahlubování, vystružování a závitování ocelových a litinových dílů. Tento model se vyznačuje plynulou regulací otáček, automatickým posuvem vřetena a digitálními ukazateli pracovních parametrů, což zajišťuje vysokou přesnost a komfort obsluhy.

Díky radiálnímu ramenu s náklonem v rozsahu ±45° a kompaktní, zároveň však stabilní konstrukci je vrtačka RD 700 VARIO vhodná pro kusovou i sériovou výrobu. Nabízí flexibilitu obrábění a úsporu času díky omezení nutnosti častého přestavování obrobku.

Hlavní přednosti radiální vrtačky RD 700x32 VARIO

Radiální vrtačka CORMAK RD 700x32 VARIO byla navržena pro náročné uživatele, kteří požadují přesnost, spolehlivost a intuitivní obsluhu. Níže jsou uvedeny klíčové konstrukční a funkční vlastnosti, kterými tento model vyniká mezi kompaktními radiálními vrtačkami:

• strong">Plynulá regulace otáček vřetena (75–2500 ot./min): Umožňuje optimální přizpůsobení řezných parametrů druhu materiálu a prováděné operaci, čímž zajišťuje vhodné podmínky obrábění.
• strong">Digitální ukazatel otáček a hloubky vrtání: Umožňuje rychlé a přehledné odečítání parametrů a zvyšuje přesnost i opakovatelnost práce.
• strong">Automatický posuv vřetena (3 rozsahy: 0,08 / 0,14 / 0,22 mm/ot.): Zajišťuje plynulé a rovnoměrné vrtání a efektivní závitování v automatickém režimu.

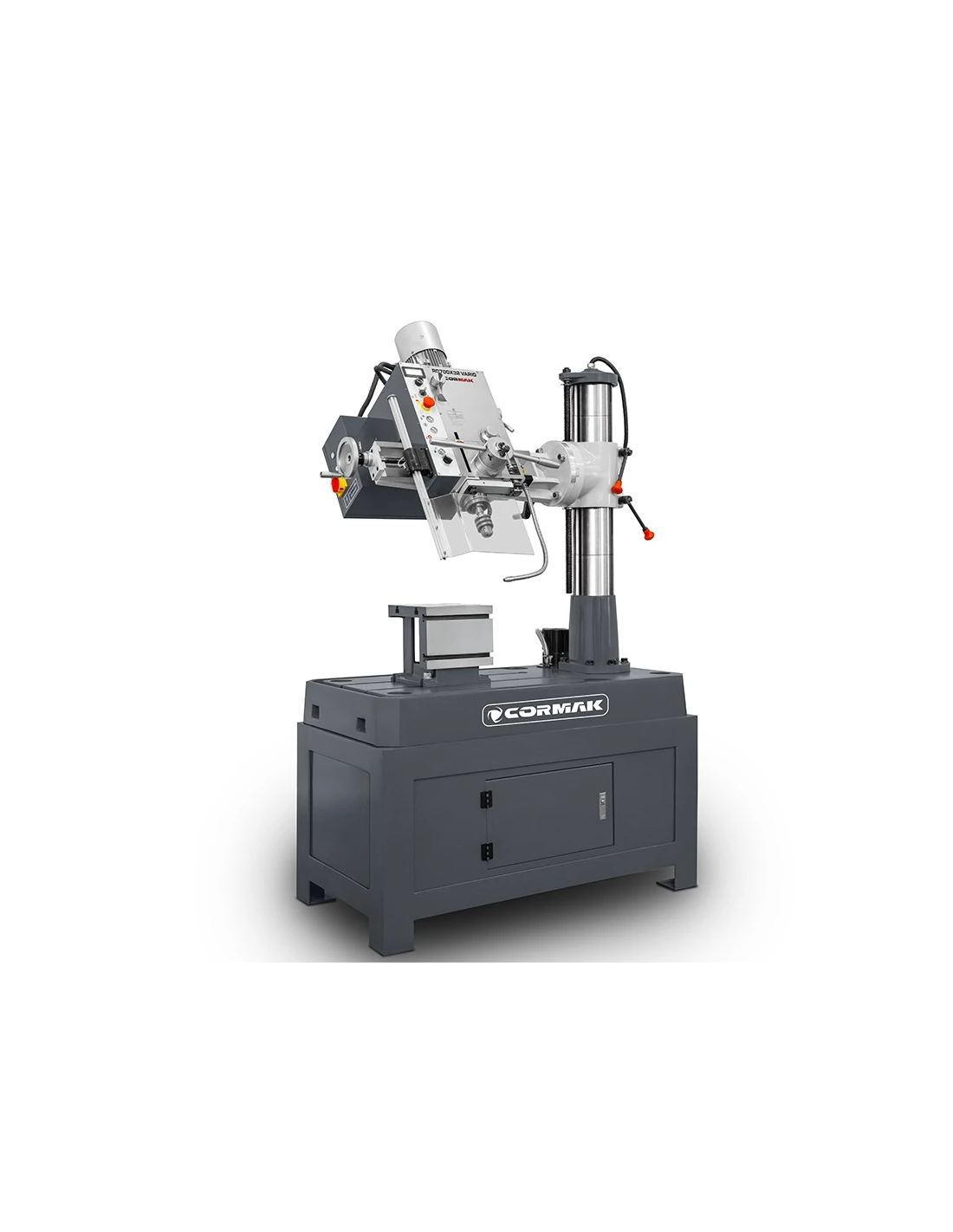

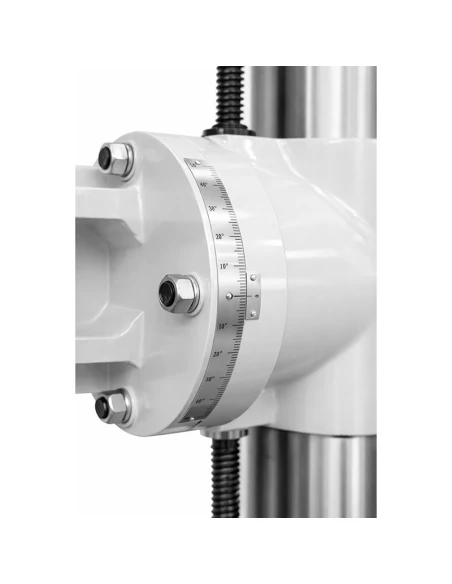

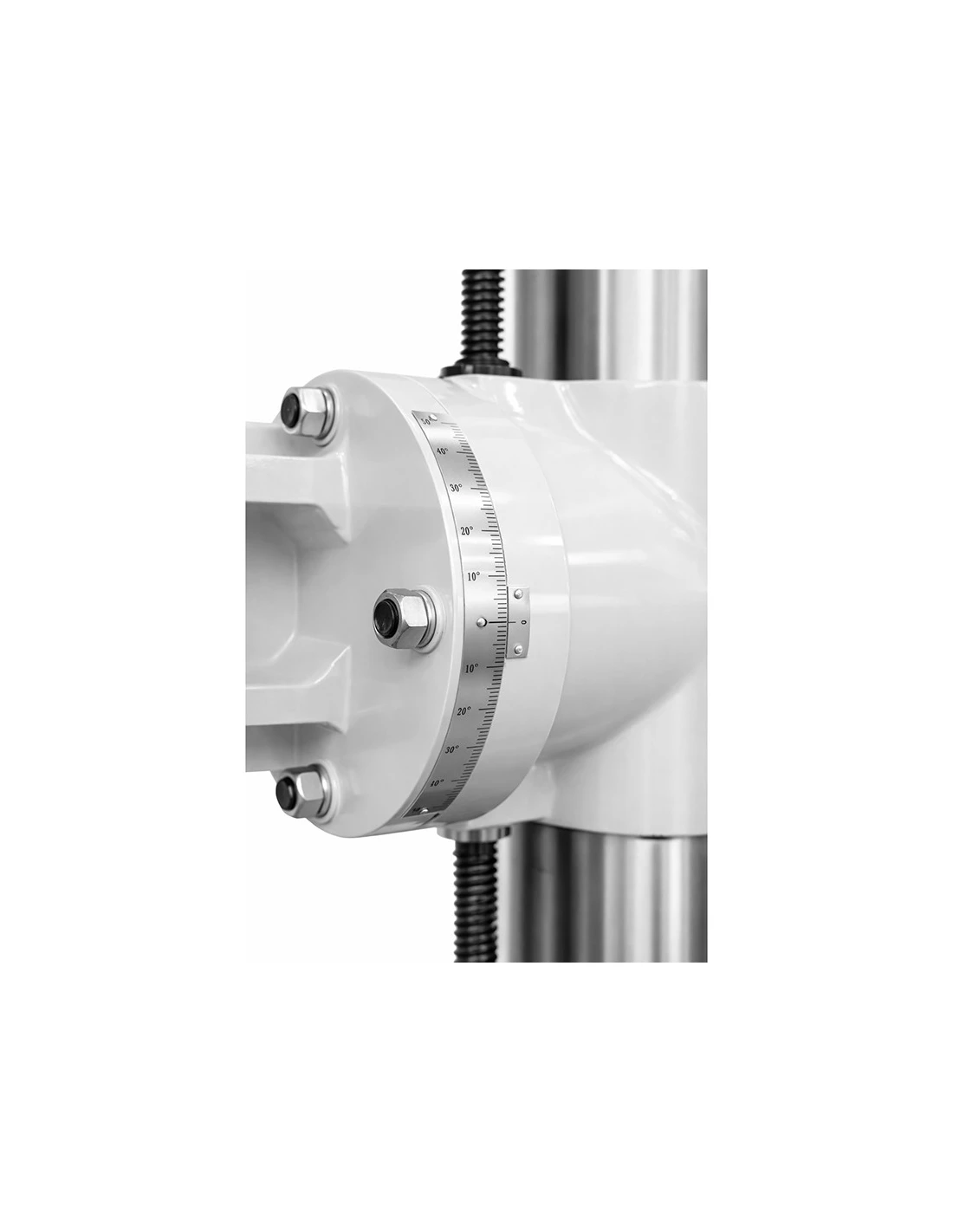

• Radiální rameno s náklonem ±45°: Výrazně rozšiřuje možnosti použití stroje a umožňuje obrábění pod úhlem bez nutnosti měnit nastavení obrobku.
• Možnost frézování: Díky použití upínací tyče vřetena umožňuje stroj nejen přesné vrtání a závitování, ale také provádění frézovacích prací.
• strong">Maximální průměr vrtání 32 mm a závitování do M22: Umožňuje provádět širokou škálu operací v dílnách a výrobních provozech.
• strong">Přesně broušená základová deska s T-drážkami: Umožňuje stabilní upnutí větších obrobků a příslušenství.
• strong">Hladký broušený sloup o průměru 150 mm: Zajišťuje plynulý pohyb ramena a vysokou stabilitu při práci.
• strong">Mechanické aretace hlavy, sloupu a ramena: Zajišťují maximální tuhost a bezpečnost při obrábění.

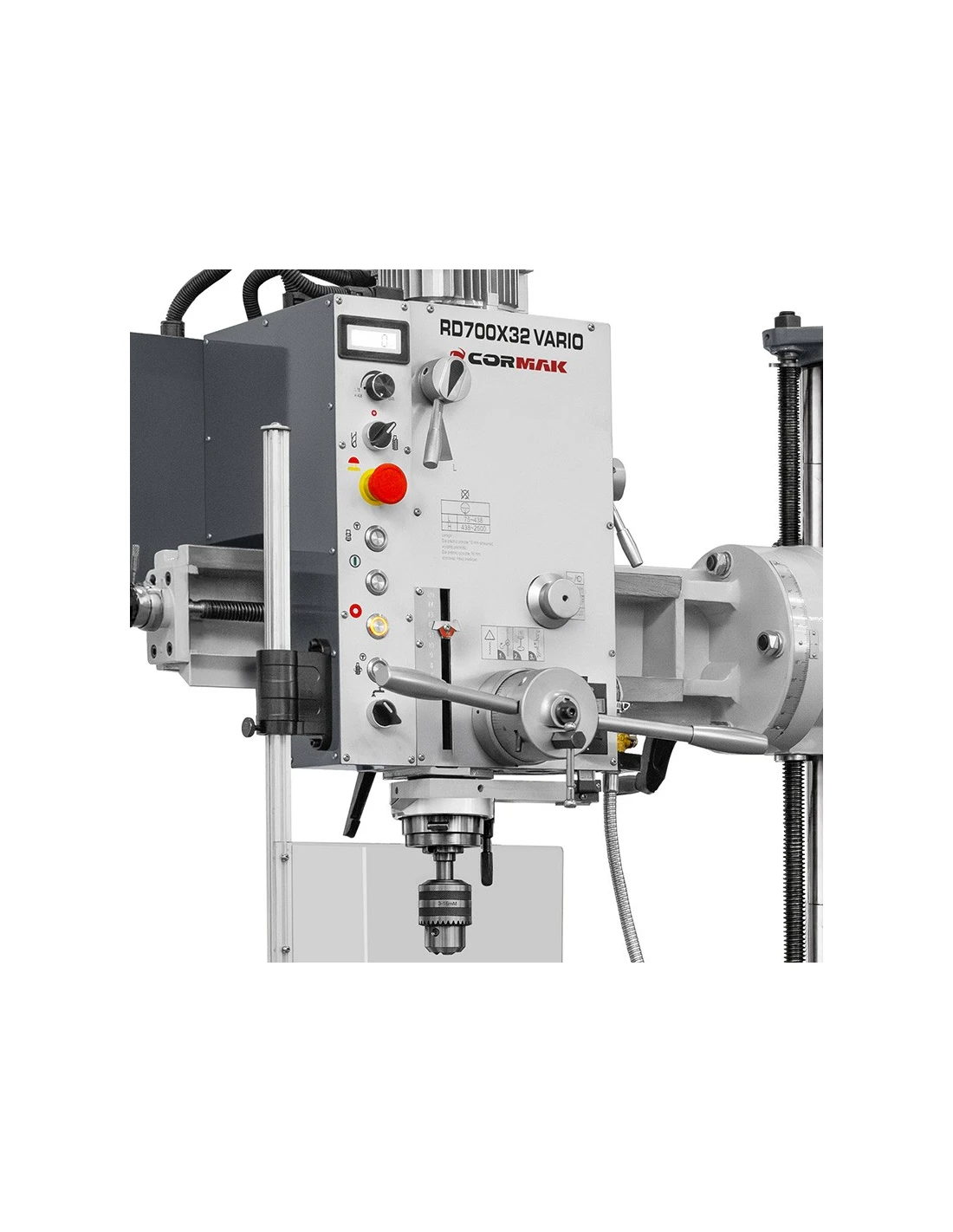

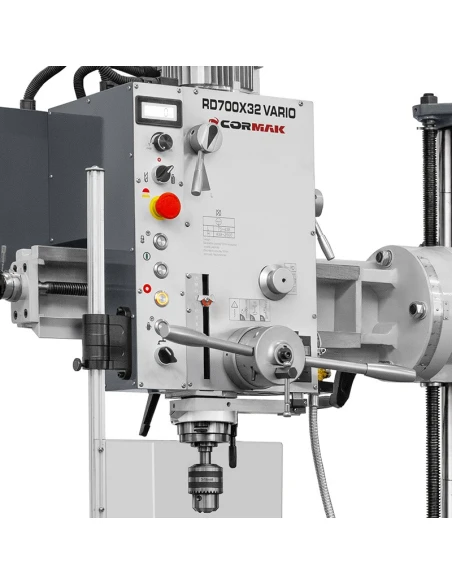

• strong">Intuitivní ovládací panel na přední straně stroje: Všechny funkce jsou v dosahu obsluhy, což zlepšuje ergonomii a produktivitu práce.

Konstrukce a technologie

Radiální vrtačka RD 700 VARIO je založena na robustní sloupové konstrukci, která zajišťuje stabilitu a odolnost proti vibracím. Radiální rameno umožňuje přesné polohování hlavy ve vzdálenosti 300 až 700 mm od sloupu a zdvih pinoly 130 mm umožňuje pohodlné vrtání při jednom nastavení.

Klíčové součásti

• Vřeteno: Morseův kužel MK3 s upínací tyčí, plynulá regulace otáček a maximální vrtací kapacita 32 mm.
• Systém posuvu: Automatický posuv vřetena se třemi rozsahy, integrovaný s režimem závitování.
• Hlavní motor: Výkon 1,5 kW, napájení 400 V, uzpůsobený pro nepřetržitý provoz.
• Stůl a základová deska: Kostkový stůl 250×250×250 mm a pracovní deska 900×620 mm s T-drážkami.

Přesnost a produktivita práce

Díky plynulé regulaci otáček a digitálním ukazatelům parametrů zajišťuje vrtačka RD 700 VARIO vysokou přesnost a opakovatelnost obrábění. Automatický posuv a režim závitování zkracují dobu výrobního cyklu, zatímco stabilní konstrukce minimalizuje vibrace, což přispívá k delší životnosti nástrojů.

Použití

Radiální vrtačka CORMAK RD 700 VARIO nachází uplatnění v mechanických dílnách, nástrojárnách, výrobních provozech a odděleních údržby. Je vhodná k obrábění ocelových dílů, svařovaných konstrukcí, strojních součástí a průmyslových komponentů.

Standardní vybavení

• Kostkový stůl
• Základna

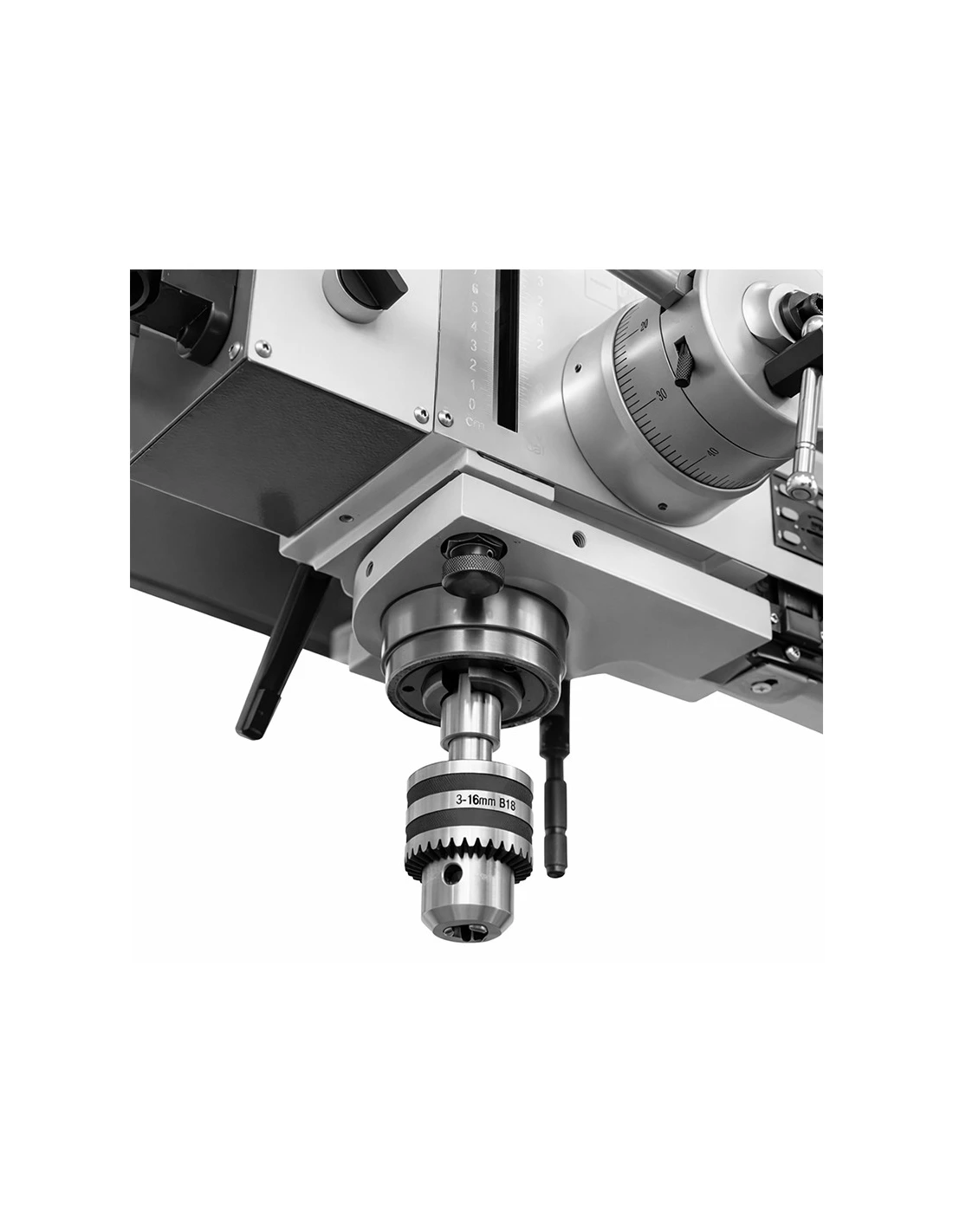

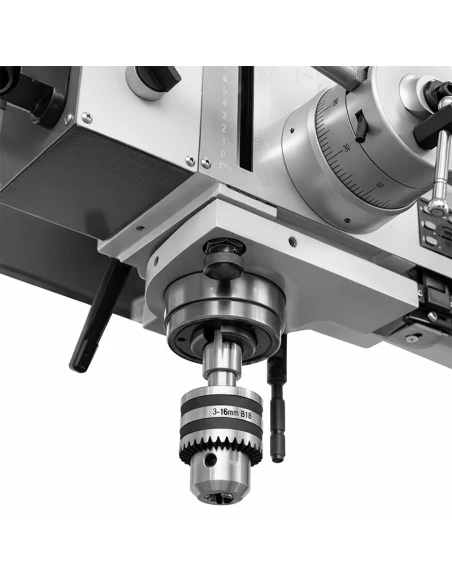

• Vrtací sklíčidlo 3–16 mm / B18
• Upínací trn MT3 / B18
• Redukční pouzdro MK3 / MK2
• Chladicí systém
• Režim závitování
• Digitální ukazatel otáček
• Digitální ukazatel hloubky vrtání

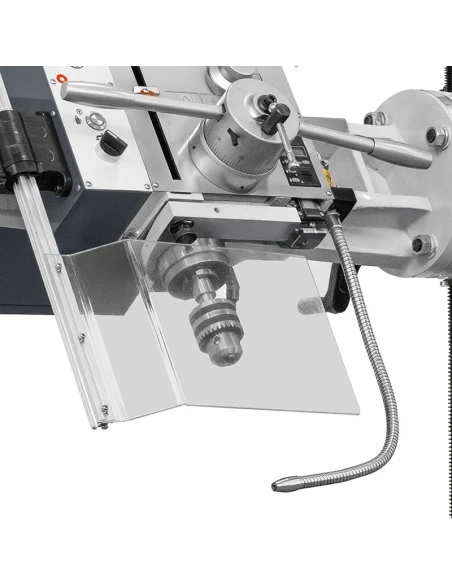

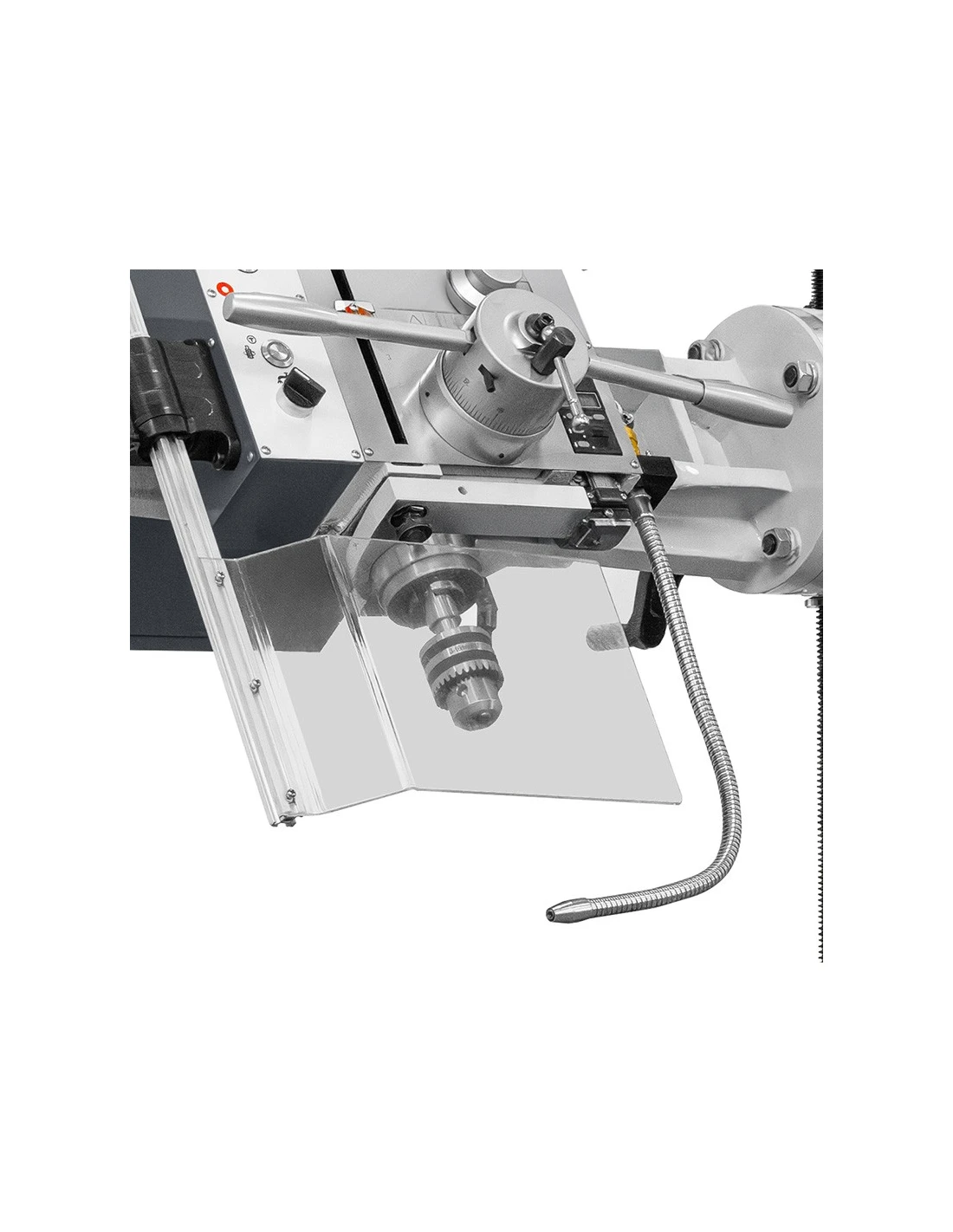

• Výškově nastavitelný ochranný kryt
• Sada základního nářadí
• Bezpečnostní kryty
• Dokumentace DTR v polštině
• Certifikát CE
