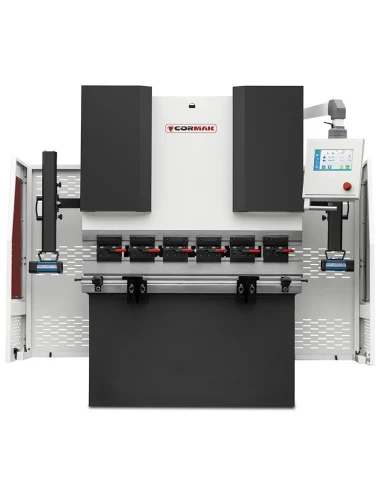

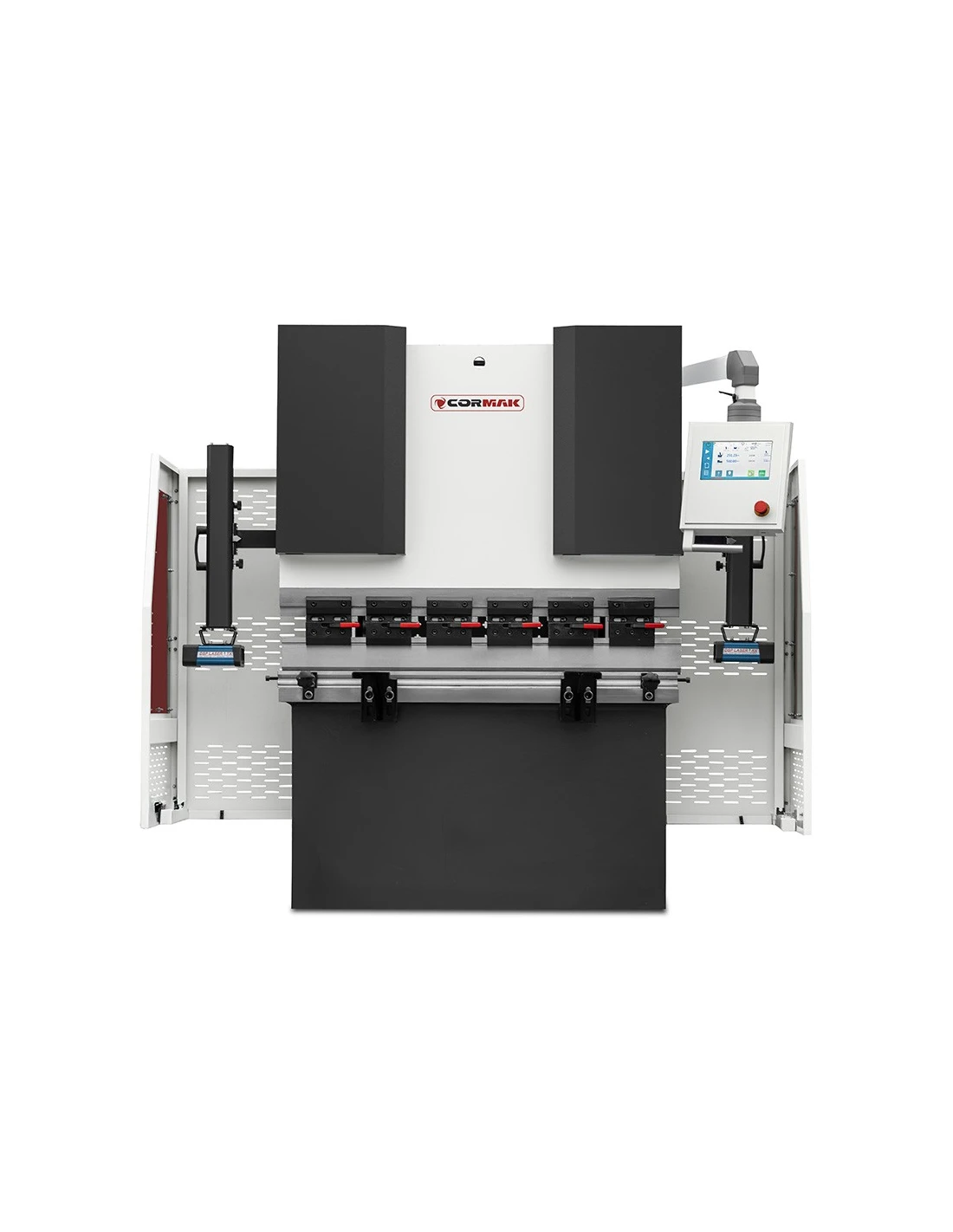

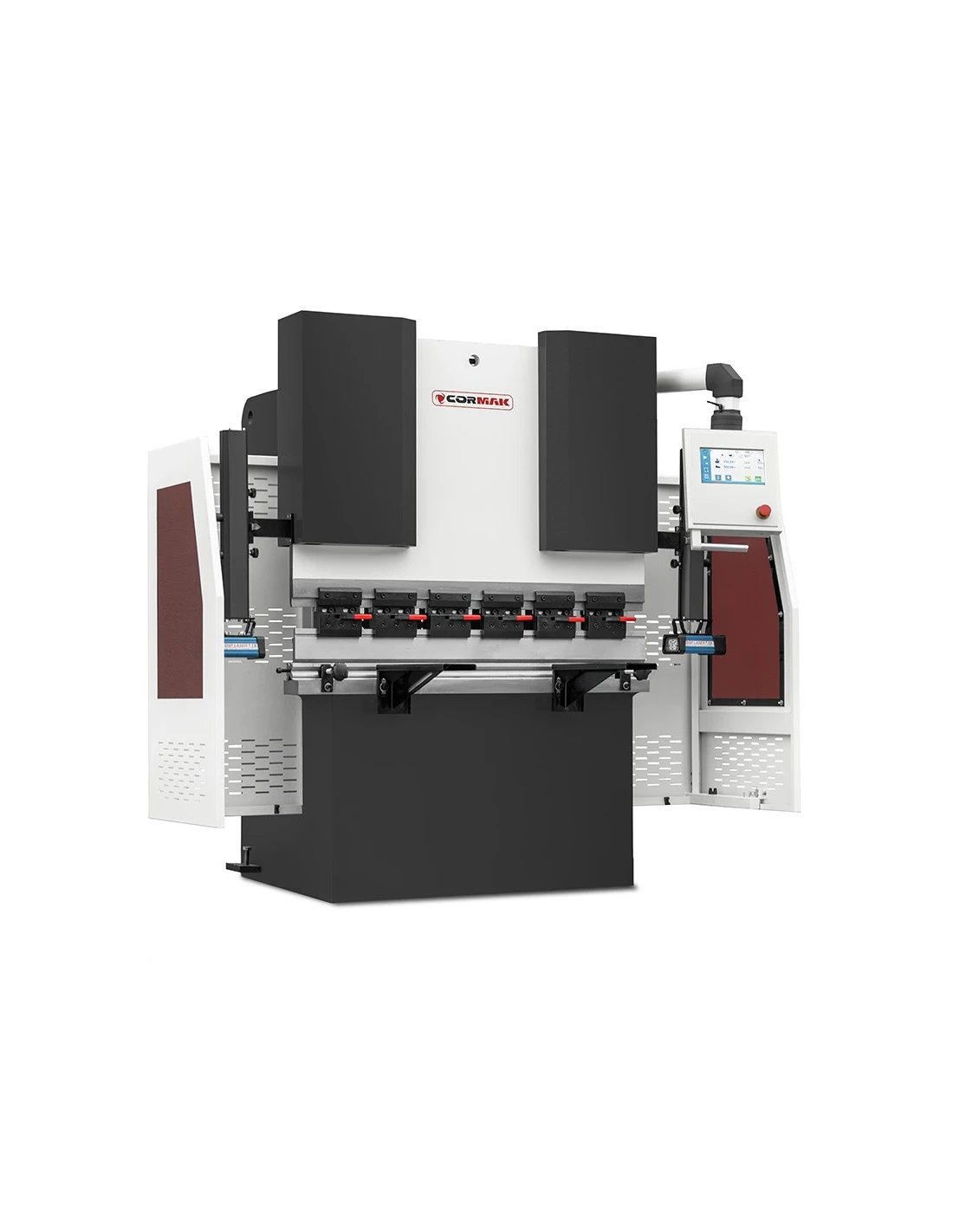

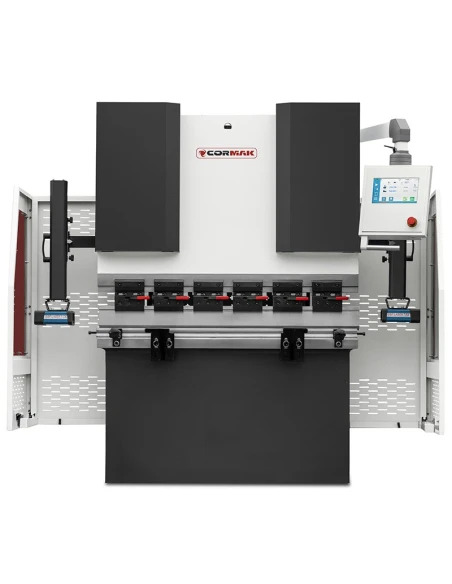

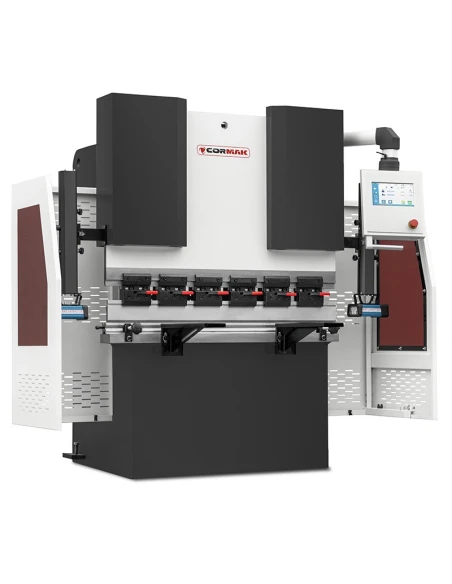

Hydraulický ohraňovací lis CORMAK CNC BASE 63x3200
Hydraulický ohraňovací lis CORMAK CNC BASE 63x3200 nabízí jmenovitou lisovací sílu 630 kN, maximální délku ohýbaného plechu 3200 mm a zpracování plechu S235 do tloušťky 4.0 mm. Řízení CR-41 CNC s 10palcovou dotykovou obrazovkou umožňuje uložit až 2000 programů po 30 krocích, přičemž stroj disponuje automatickým nastavením os X a Y, ručním nastavením osy R, dělenými razníky a čtyřstrannou matricí.
Potřebujete poradit?
Kontaktujte nás rychle pro více informací o produktu.
Delivery time: approximately 14-21 calendar days, depending on manufacturer stock
Hydraulický ohraňovací lis CORMAK CNC BASE 63x3200
Hlavní vlastnosti

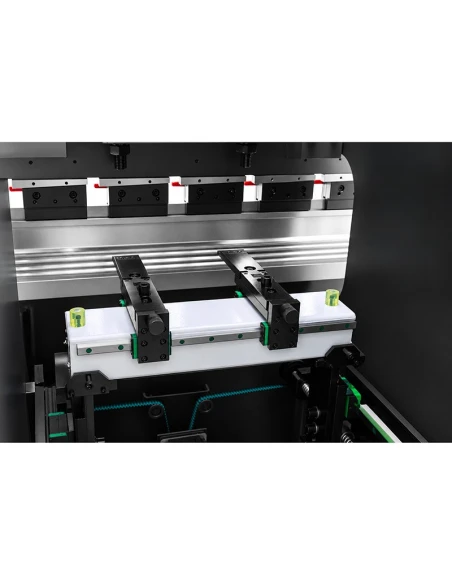

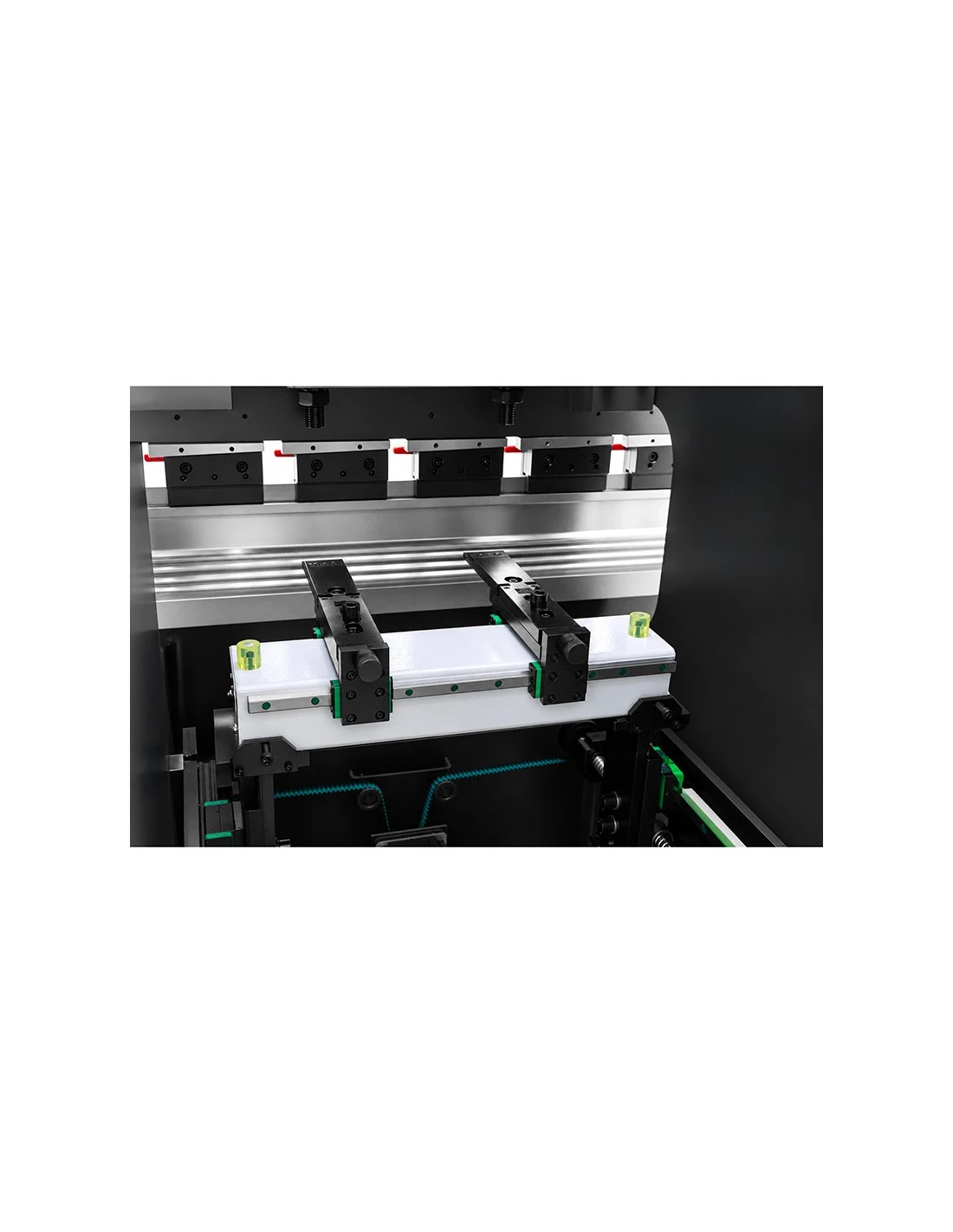

- Přední podpěry: 2 kusy zajišťující stabilitu během ohýbání

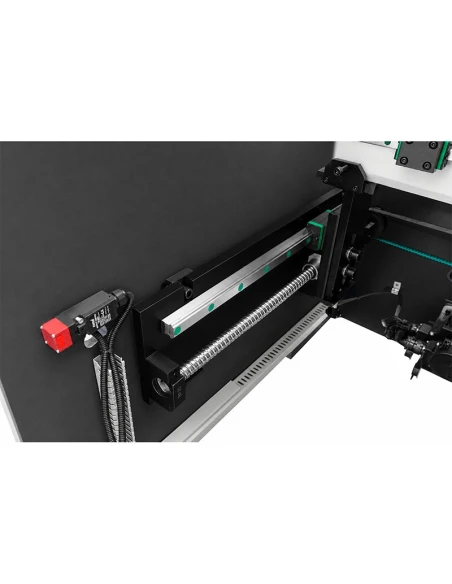

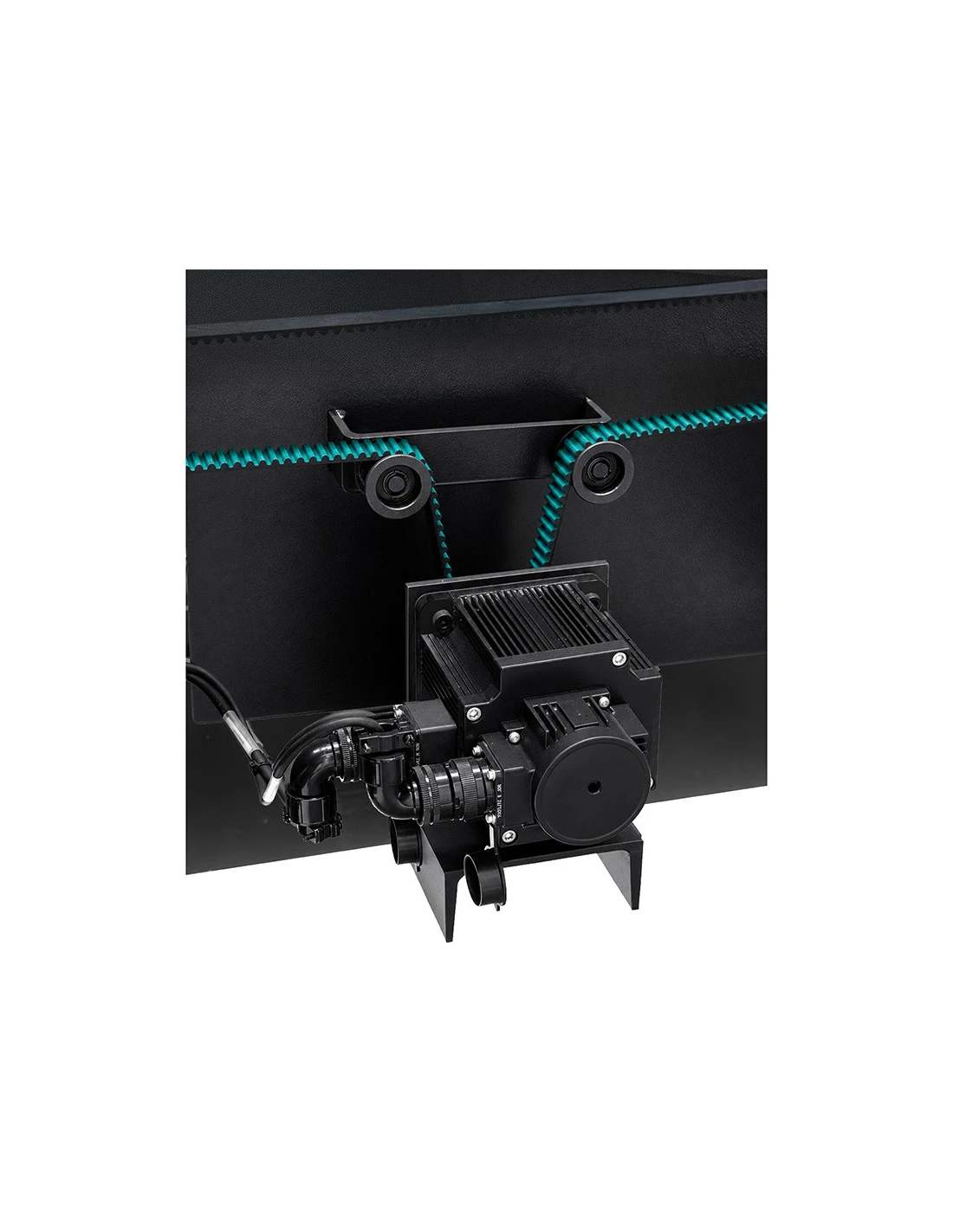

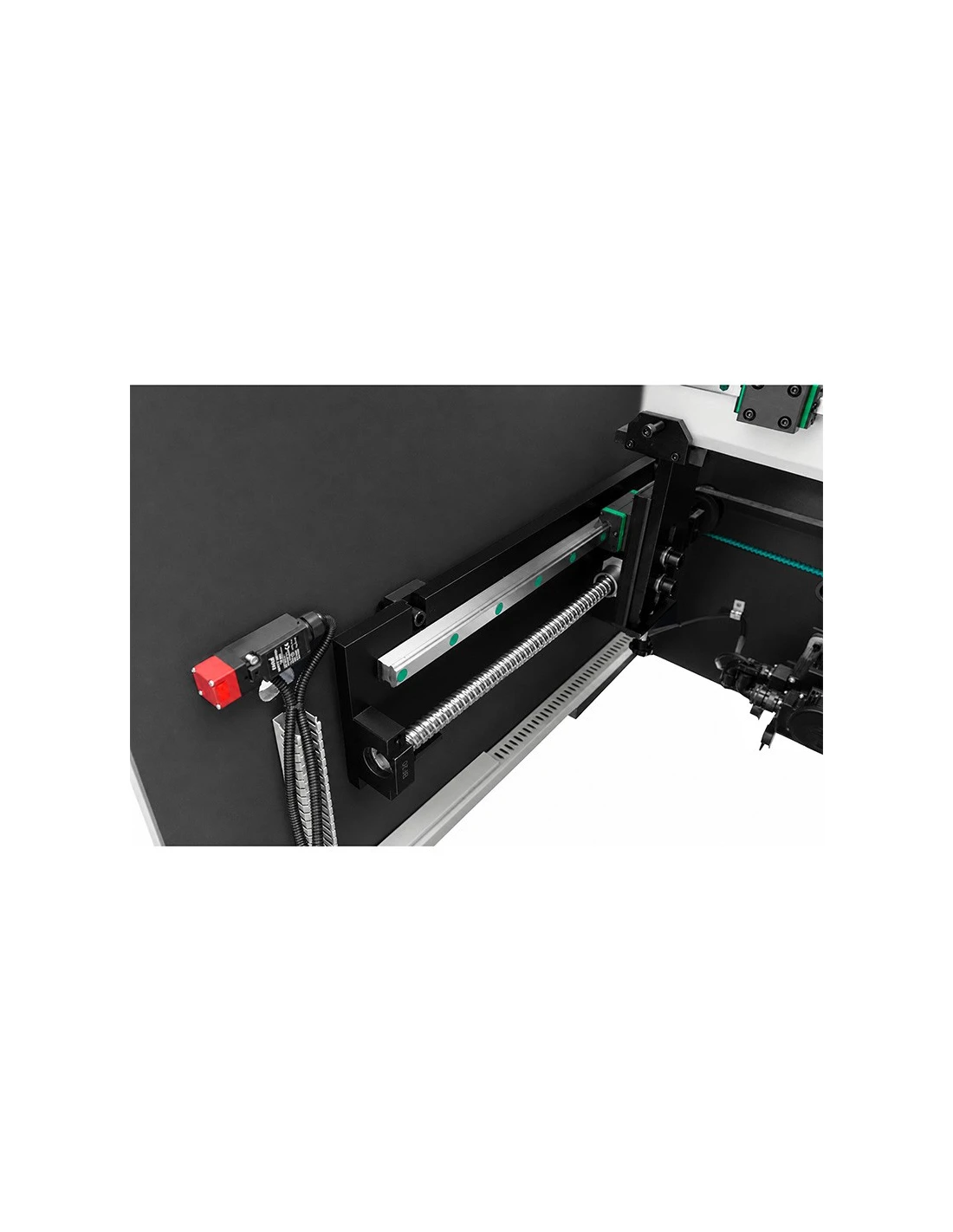

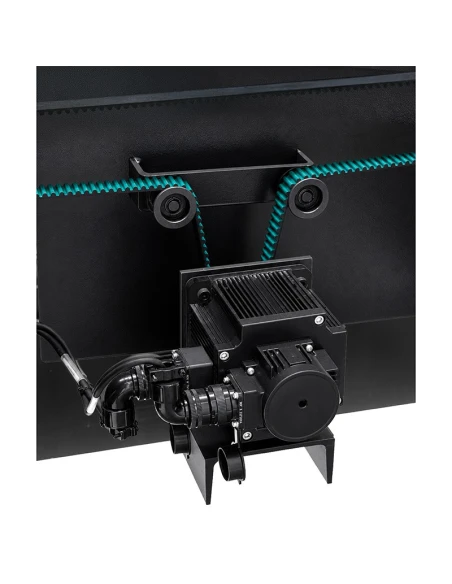

- Nastavení zadního dorazu (osa X): automatické
- Nastavení beranu (osa Y): automatické
- strong">Nastavení výšky dorazových prstů (osa R): ruční

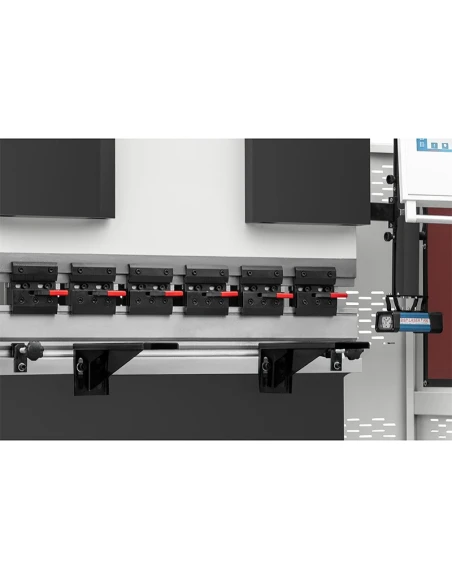

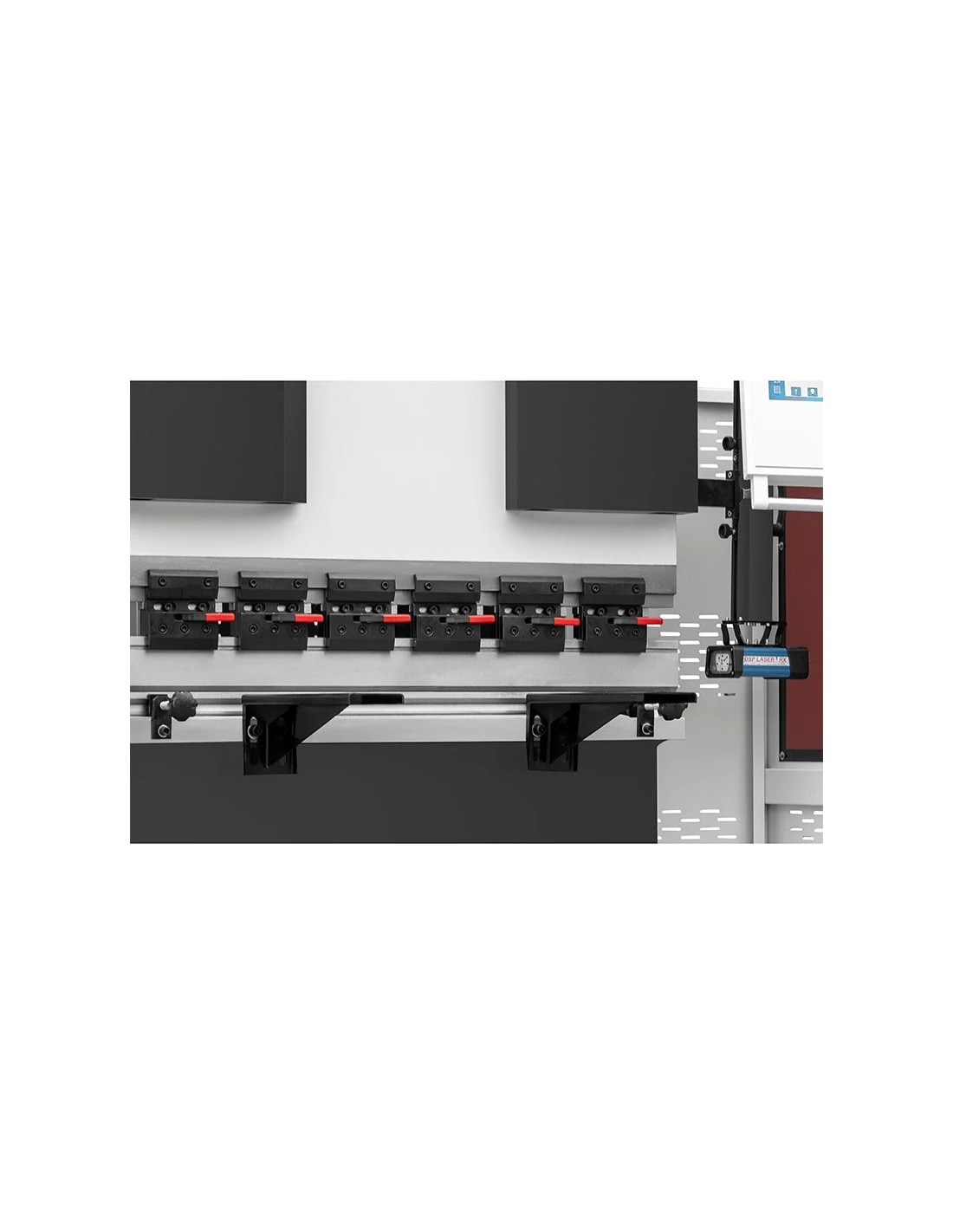

- Upínání razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů
- Dělené razníky
- Čtyřstranná matrice umožňující ohýbání plechů různých tlouštěk

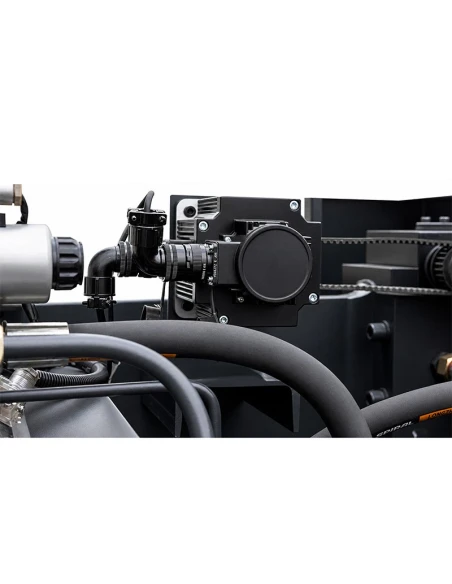

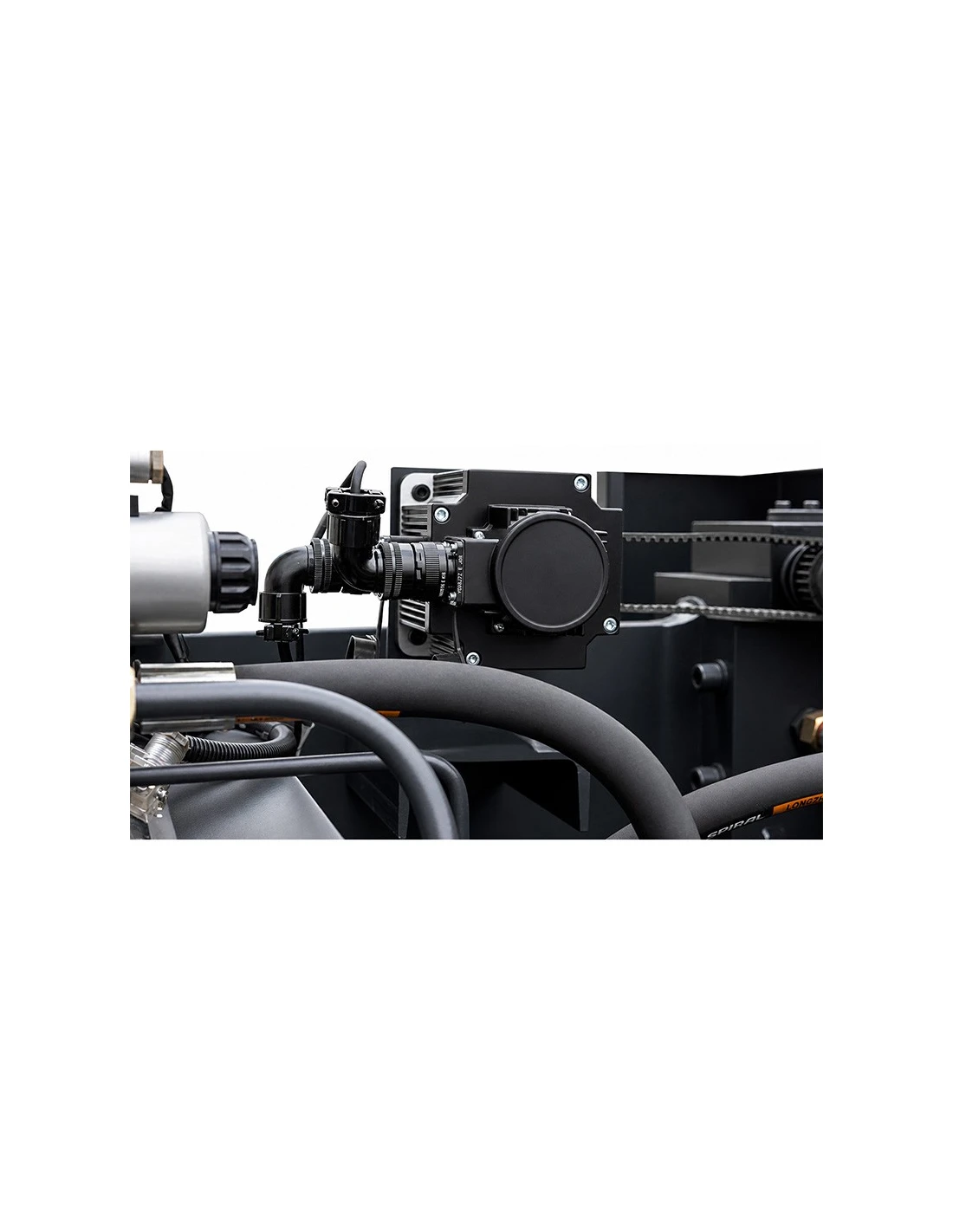

- Hydraulika Bosch Rexroth
- Vysoce kvalitní elektromotor
Technické parametry
| Max. tloušťka ohýbaného plechu (S235) | do 4.0 mm |
| Jmenovitá lisovací síla | 630 kN |
| Maximální délka ohýbaného plechu | 3200 mm |
| Hloubka vybrání v bočnicích (vyložení) | 250 mm |
| Maximální zdvih pohyblivého nosníku | 120 mm |
| Maximální výška otevření | 370 mm |
| Vzdálenost mezi nosníky | 2700 mm |
| Pojezd zadního dorazu | 600 mm |
| Výkon motoru | 5,5 kW |
| Délka | 3300 mm |
| Šířka | 1500 mm |
| Výška | 1850 mm |
| Hmotnost | 5100 kg |
Řízení a funkce

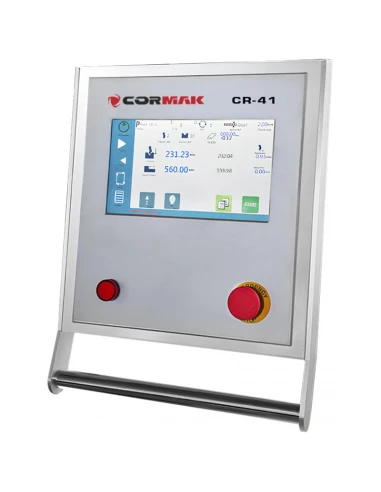

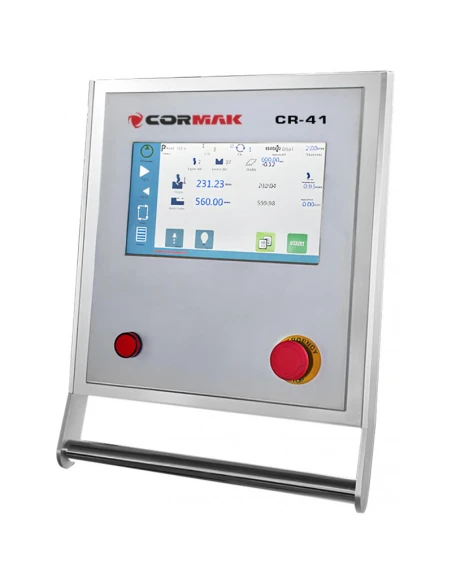

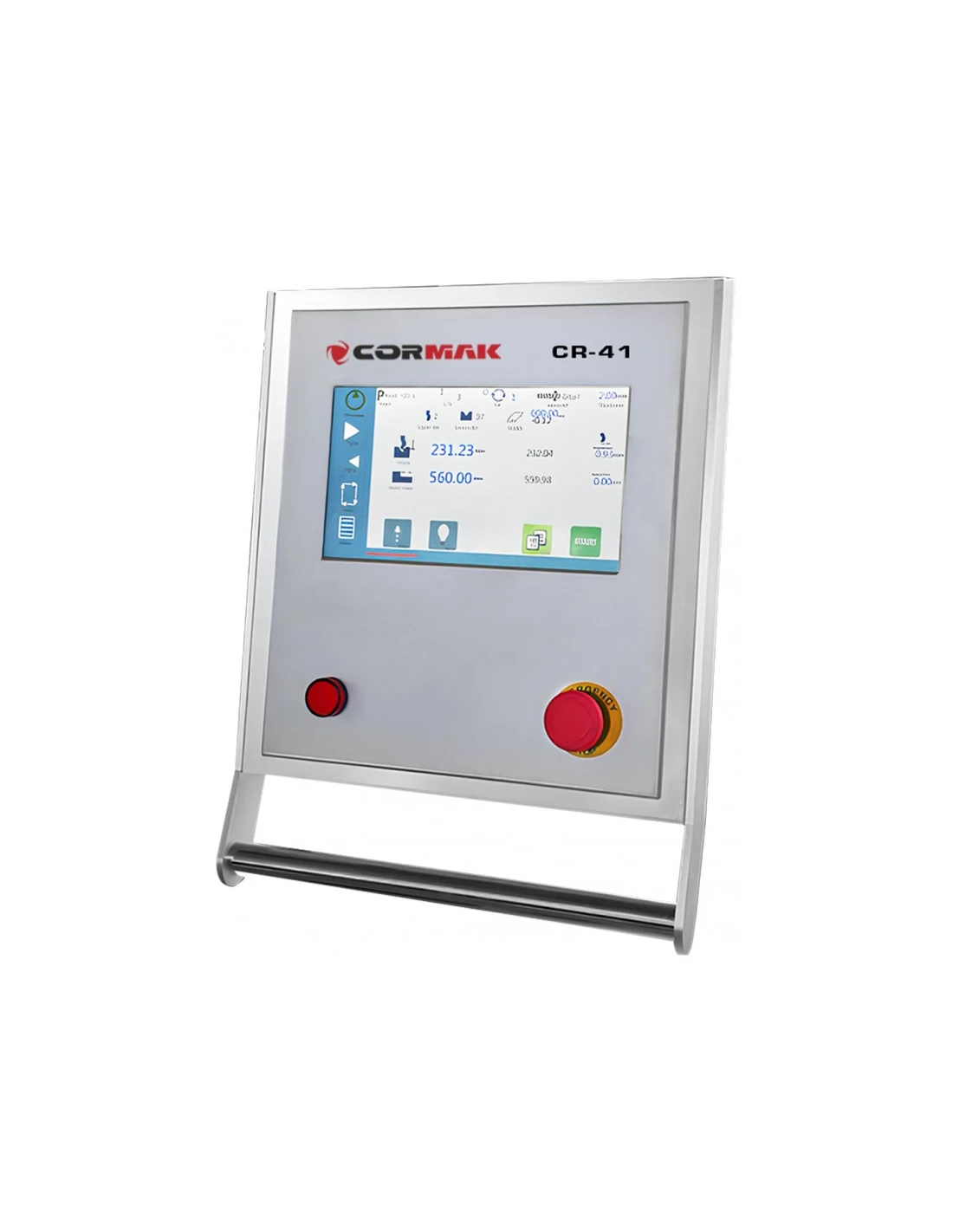

CR-41 CNC
- Je vybaven 10palcovou dotykovou obrazovkou instalovanou na pohyblivém rameni, která umožňuje pohodlnou práci v celém pracovním prostoru stroje.
- Programovatelnost: možnost uložení až 2000 programů s 30 kroky v každém programu, což umožňuje flexibilní přizpůsobení různým úlohám
- Ergonomické ovládání: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zaučení obsluhy
Stroj kombinuje pokročilou technologii s jednoduchým ovládáním, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečnost při používání.
Bezpečnost

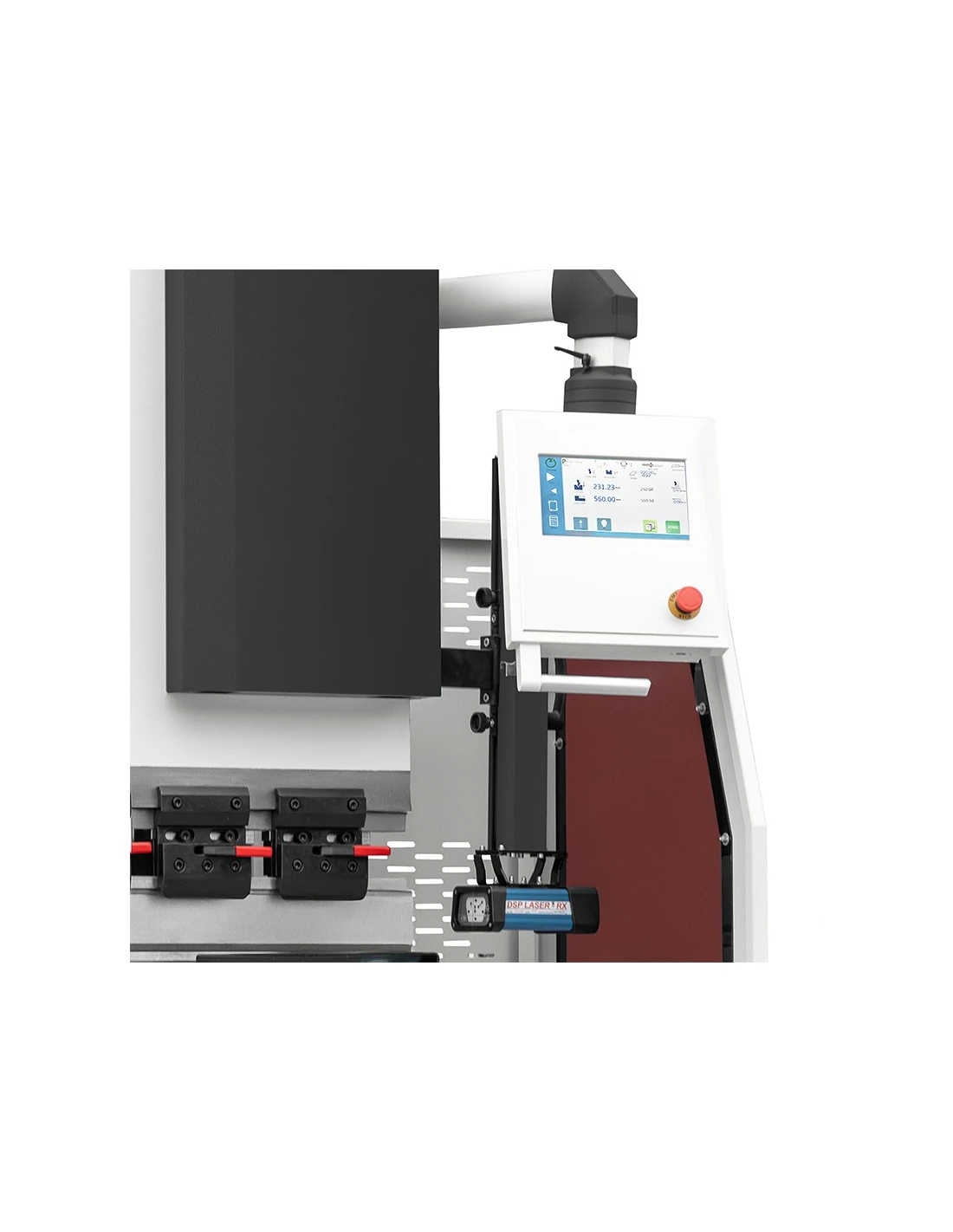

Laserový bezpečnostní systém
Volitelný laserový bezpečnostní systém nejvyšší třídy chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.
%20pras%20kraw%C4%99dziowych/YUKGHbiGfuvQS0nY.jpg)
1. Způsob ochrany obsluhy
S laserem
- Používá se laserová ochranná clona.
- Laser vytváří „bariéru“ přímo u prostoru ohýbání. Pokud ruka vstoupí do oblasti paprsku, stroj okamžitě zastaví pohyb beranu.
- Chrání obsluhu bez snížení produktivity.
Bez laseru
- K zastavení lisu dojde až tehdy, když někdo naruší ochranné pole ve větší vzdálenosti od nástroje.
- Používají se tradičnější bezpečnostní prvky, jako jsou světelné závory instalované dále od nástroje.
- Používá se dvouruční ovládání.
- Používají se mechanická zařízení.
2. Bezpečná vzdálenost a rychlost práce
S laserem
- Minimální bezpečná vzdálenost umožňuje obsluze pracovat blíže k nástrojům.
- Stroj může pracovat rychleji, protože systém sleduje nástroj v reálném čase.
- Hlavní výhoda: maximální produktivita a bezpečnost
Bez laseru
- Větší bezpečná vzdálenost znamená pomalejší práci.
- Beran musí zpomalovat dříve.
- Mezi jednotlivými cykly ohýbání vznikají větší časové ztráty.
3. Přesnost detekce
S laserem
- Laser dokáže detekovat prst nebo i malý předmět přímo u prostoru ohýbání.
- Systém pracuje ve vzdálenosti jednoho milimetru od matrice.
Bez laseru
- Světelné závory detekují pohyb až ve vymezené oblasti, obvykle 100–200 mm od nástroje.
- Ochrana je méně přesná.
4. Komfort obsluhy
S laserem
- Obsluha může přirozeně pracovat přímo u nástroje.
- Nemusí držet ruce ve velké vzdálenosti.
- Řešení je velmi pohodlné při kusové výrobě a výrobě v krátkých sériích.
Bez laseru
- Obsluha musí pracovat s většími omezeními.
- Je zapotřebí více úkonů, například časté používání dvou spouštěcích tlačítek.
Bezpečnost zajišťuje hydraulické čerpadlo Bosch Rexroth nejvyšší třídy spolu s hydraulickými spoji a bezpečnostními ventily navrženými v Polsku.
Pozor na nevyhovující bezpečnostní prvky v podobě bran nebo světelných závěsů, protože nejsou v souladu s normami CE a vystavují pracovníky riziku újmy na zdraví. Za zdraví pracovníka odpovídá zaměstnavatel.
Bezpečnostní kryty vyhovující požadavkům CE
Ergonomie a další vybavení

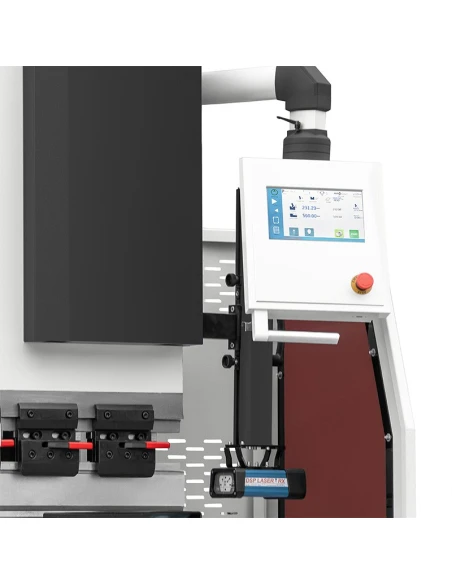

- Mobilní ovládací panel na pohyblivém rameni
- 2 kusy podpěr
%20pras%20kraw%C4%99dziowych/Podpory%20EUROBEND.jpg)
Dbáme na bezpečnost uživatelů a jejich týmů, proto jsou ohraňovací lisy vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně zřetelné značení, boční kryty, zadní bezpečnostní brána a snadno dostupné nouzové vypínače.
Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polském jazyce.
Samotná skutečnost, že stroj má prohlášení CE, neznamená, že je bezpečný. Důležité je, jakými bezpečnostními systémy je vybaven.

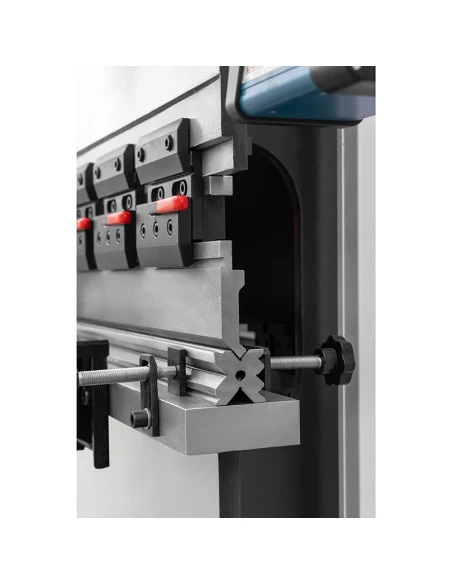

Upínání razníků a matric

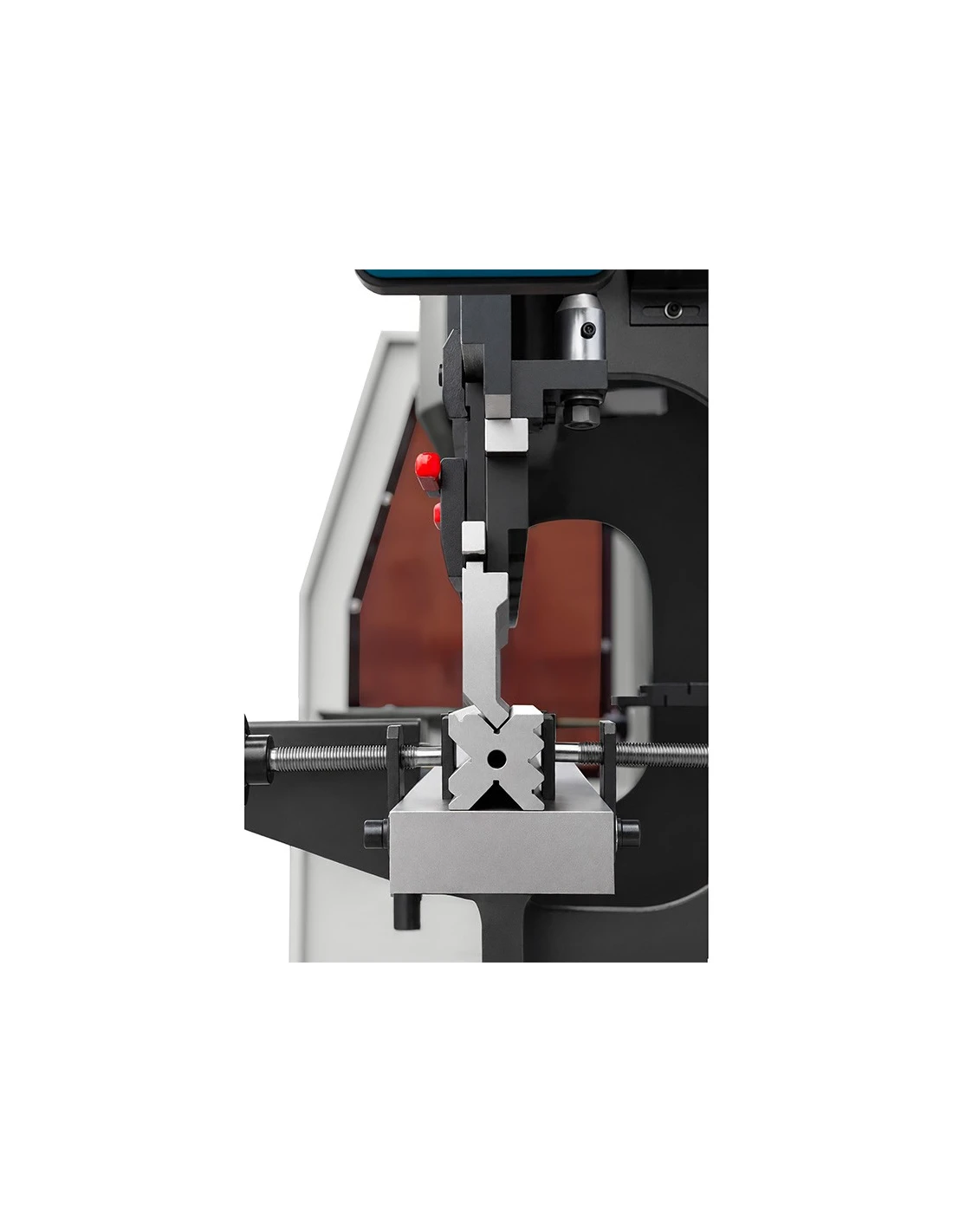

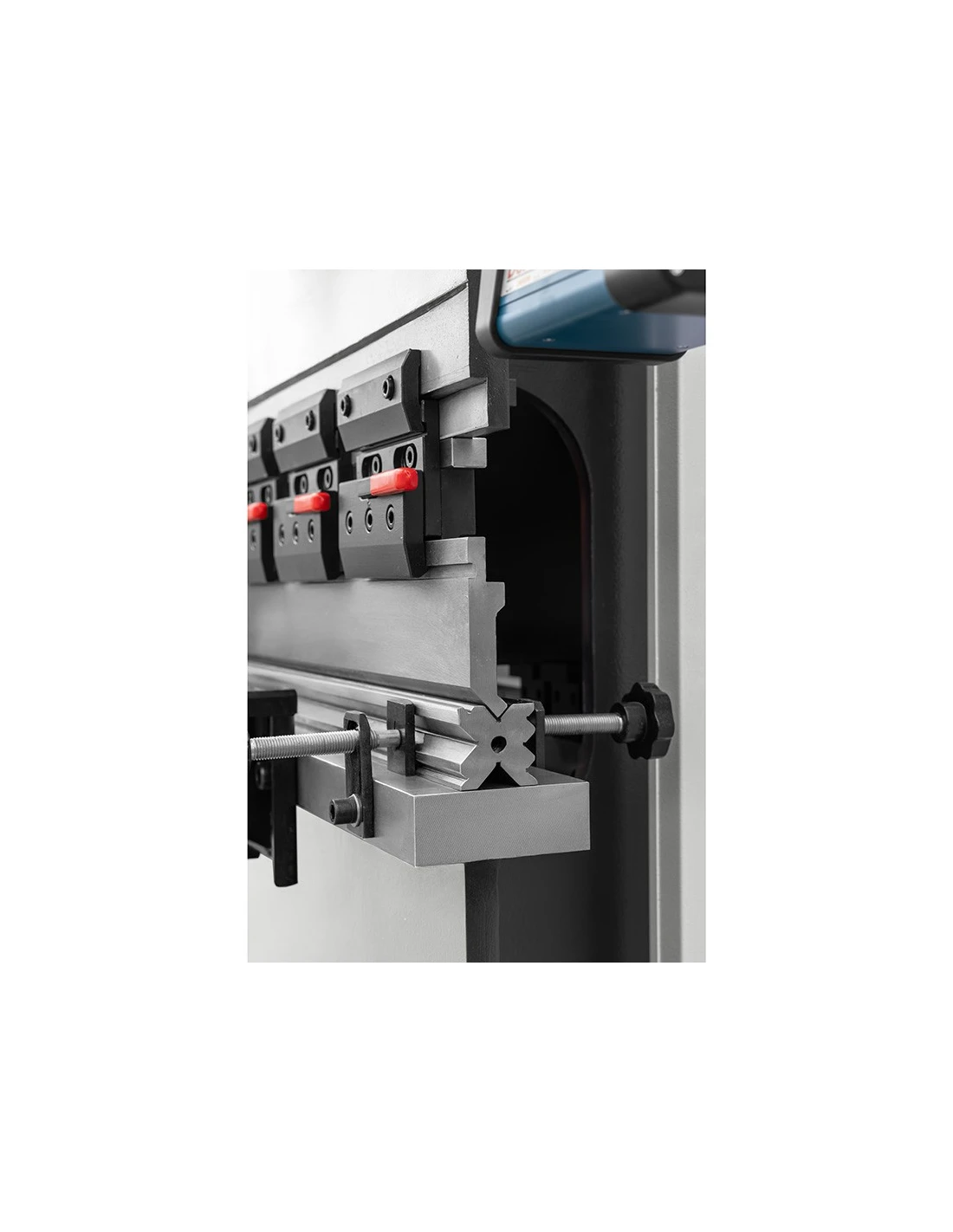

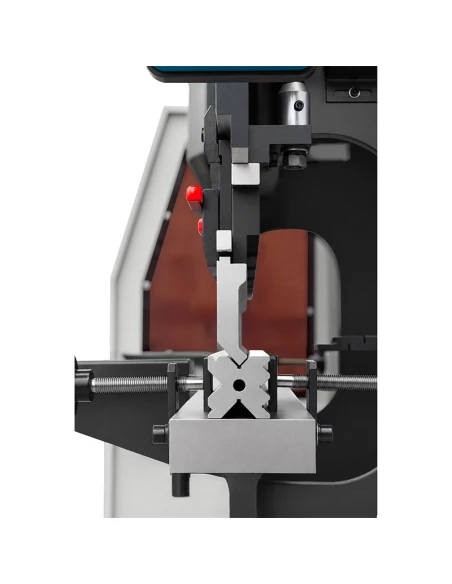

- Standardně dodávané čtyřstranné matrice a dělené razníky
- Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém typu AMADA (evropský), který umožňuje rychlou výměnu nástrojů.
- Razníky se nasazují z boční strany stroje a zajišťují šrouby.
