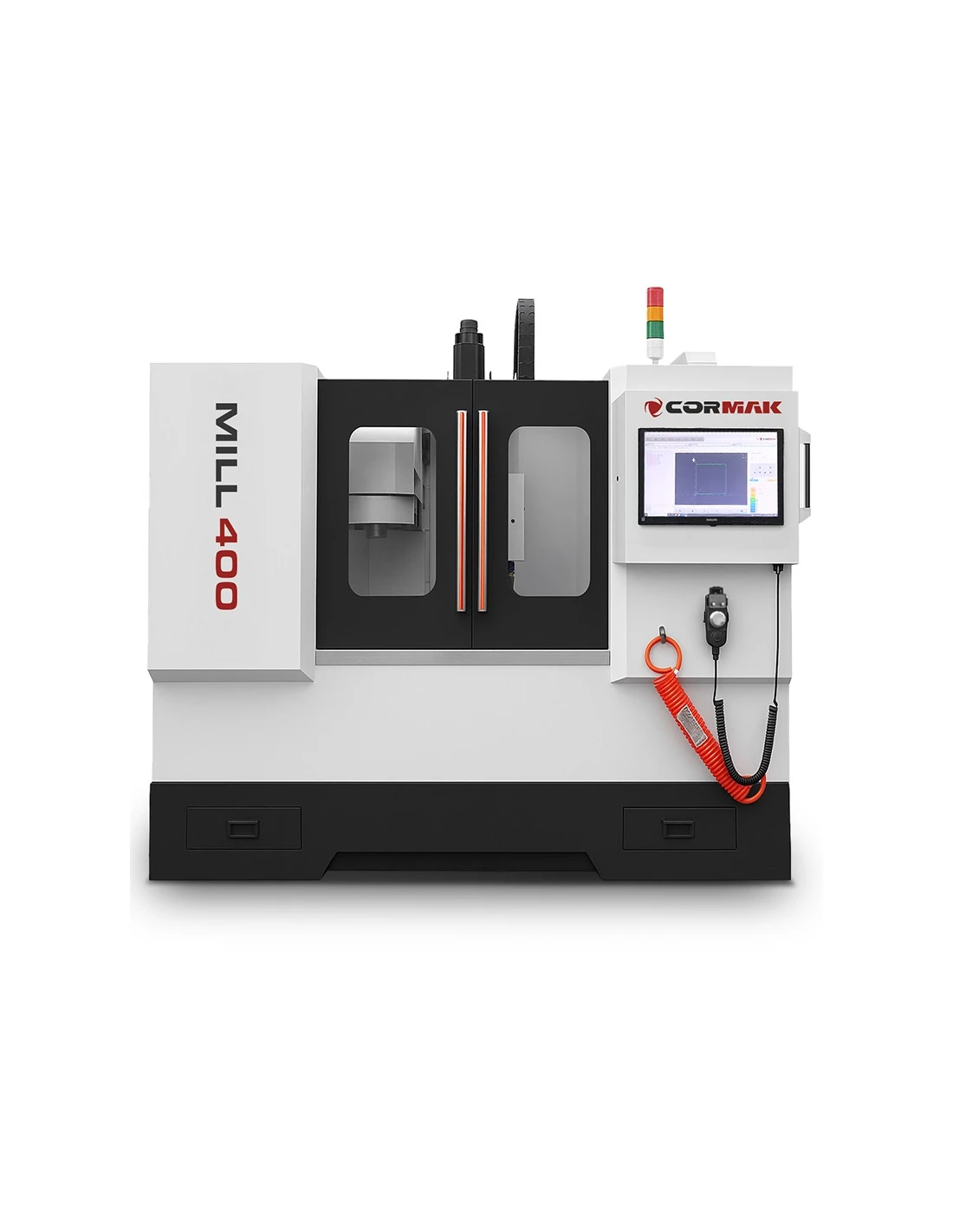

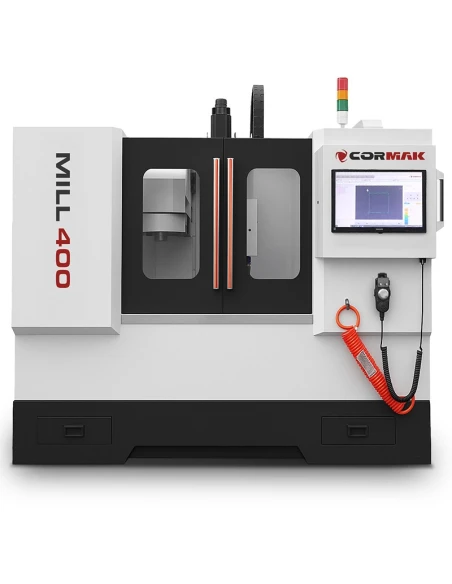

CNC obráběcí centrum MILL 400 800x260

CNC obráběcí centrum MILL 400 800 × 260 pro přesné obrábění kovů

strong">CNC obráběcí centrum MILL 400 800 × 260je vertikální obráběcí stroj určený k přesnému frézování, vrtání a provádění víceoperačních procesů obrábění kovů. Řízení CNC G-CODE, pracovní stůl 800 × 260 mm, vřeteno s otáčkami až 8000 ot/min a automatický zásobník nástrojů tvoří konfiguraci vhodnou pro kusovou i sériovou výrobu.

Stroj nabízí pojezdy v osách X/Y/Z v rozsahu 404 / 284 / 451 mm, přesnost polohování ±0,02 mm a opakovatelnost ±0,01 mm. Díky tomu lze MILL 400 používat ve výrobních závodech, nástrojárnách a CNC dílnách vyžadujících stabilní a opakovatelný proces obrábění.

Hlavní přednosti CNC obráběcího centra MILL 400

strong">Vertikální CNC obráběcí centrum MILL 400kombinuje kompaktní rozměry s funkcemi automatizujícími proces obrábění. Řízení ve standardu G-code umožňuje přípravu obráběcích programů a spolupráci se systémy CAD/CAM.

• Řízení CNC G-CODE: programování ve standardu ISO a provádění automatických obráběcích cyklů.

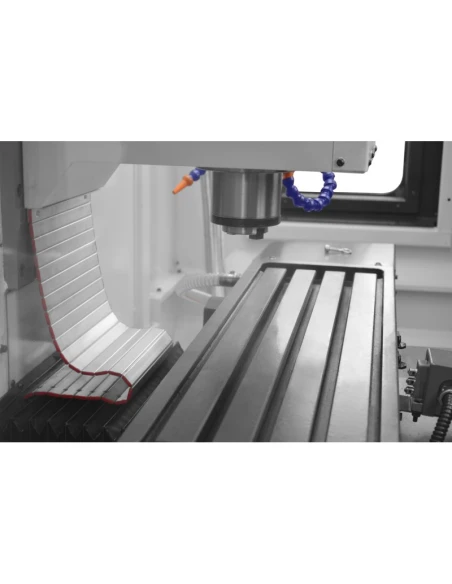

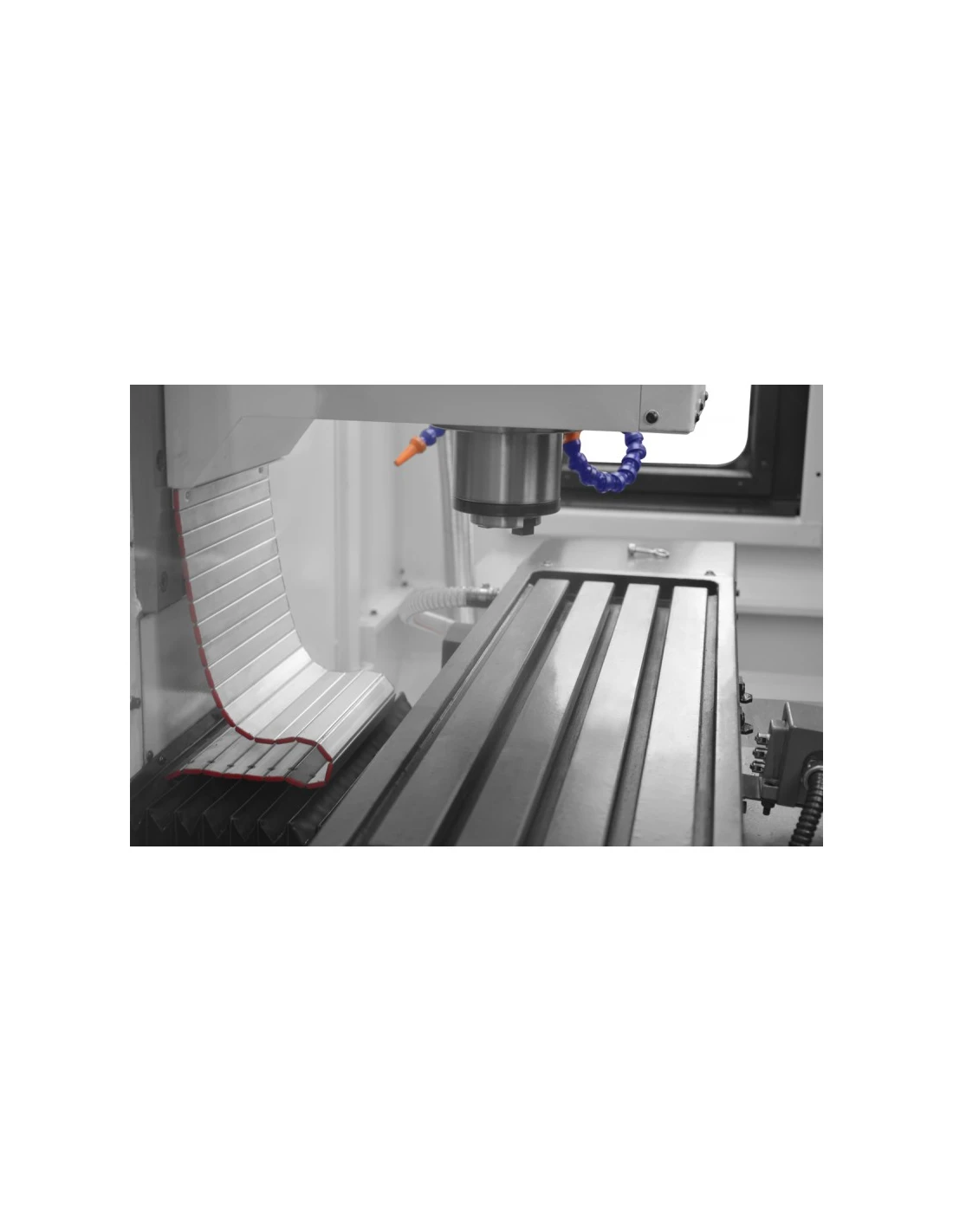

• Stůl 800 × 260 mm: poskytuje prostor pro upnutí obrobků a přípravků.
• Pojezdy X/Y/Z 404/284/451 mm: umožňují provádět různé frézovací operace.
• Vřeteno 8000 ot/min: standardně s kuželem BT30, volitelně BT40.
• Přesnost polohování ±0,02 mm: umožňuje provádět přesné CNC obrábění.
• Opakovatelnost ±0,01 mm: podporuje stabilitu jednotlivých výrobních cyklů.
• Zásobník na 12 nástrojů: volitelně je dostupná konfigurace se 16 pozicemi.

Řízení CNC G-CODE – programování a integrace s CAD/CAM

Použité CNC řízení umožňuje programování ve standardu G-code (ISO), lineární a kruhovou interpolaci, obsluhu obráběcích cyklů a provoz v ručním, MDI a automatickém režimu. Možnost integrace se systémy CAD/CAM usnadňuje přípravu programů pro složitější geometrie obrobků.

• programování ve standardu G-code (ISO),
• lineární a kruhová interpolace,
• obsluha obráběcích cyklů,
• provoz v ručním, MDI a automatickém režimu,
• integrace se systémy CAD/CAM.

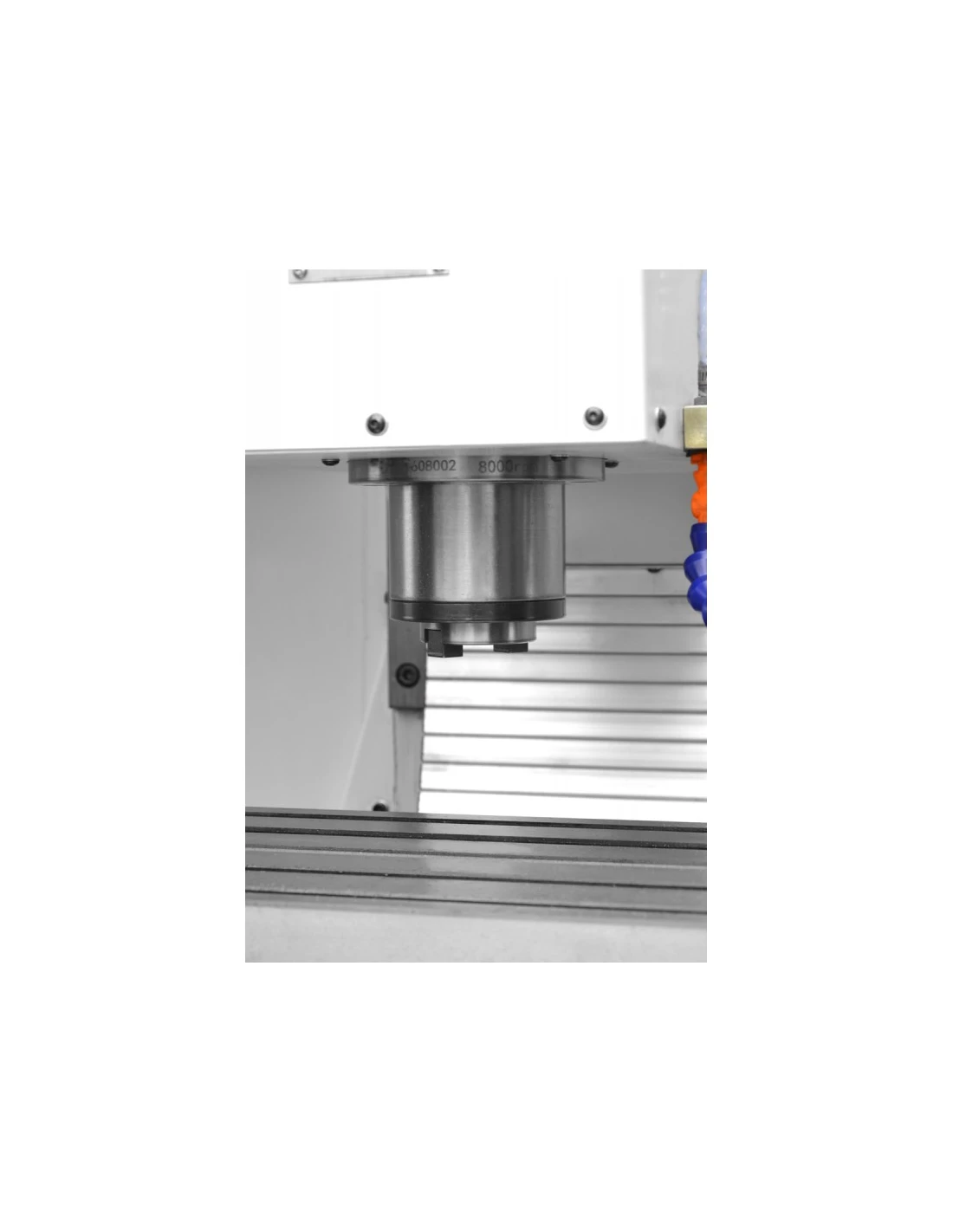

Vřeteno, servopohony a parametry pohybu os

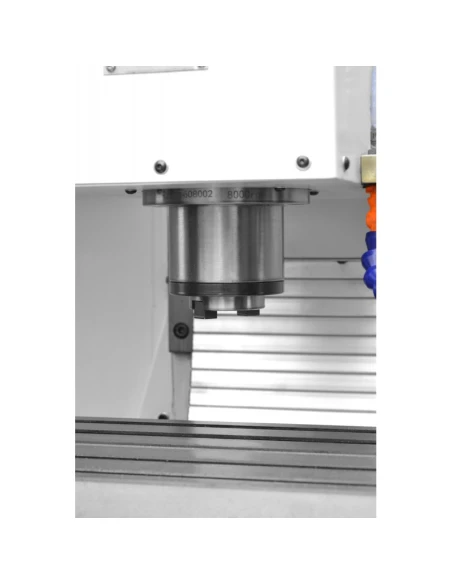

Standardní konfigurace využívá vřeteno BT30 s možností použití kužele BT40. Maximální otáčky vřetena činí 8000 ot/min a hlavní motor má výkon 2,2 kW. Volitelně jsou dostupné konfigurace dosahující 10 000 nebo 12 000 ot/min.

Rychloposuvy os činí 10/10/8 m/min, zatímco rychlost pracovního posuvu dosahuje 2000 mm/min. Servopohony poskytují krouticí moment 4,7 Nm v osách X a Y a 7,7 Nm v ose Z, což umožňuje řízený pohyb při provádění CNC programu.

Přesnost a opakovatelnost obráběcího centra MILL 400

CNC obráběcí centrum MILL 400 dosahuje přesnosti polohování ±0,02 mm a opakovatelnosti ±0,01 mm. Tyto parametry ve spojení s automatickou výměnou nástrojů a číslicovým řízením umožňují provádět opakovatelné frézovací a vrtací operace s omezením ruční obsluhy.

Technické parametry obráběcího centra MILL 400

Standardní vybavení obráběcího centra MILL 400

• Řízení CNC G-CODE
• Vřeteno 8000 ot/min
• 12polohový zásobník nástrojů
• Uzavřený pracovní kryt
• Automatický systém mazání
• Pneumatický systém
• LED osvětlení
• Tříbarevná signalizační svítilna
• Soustružnické sklíčidlo, koník

Volitelné vybavení CNC obráběcího centra

• Řídicí systém Siemens 828D, Siemens 808, FANUC
• Otáčky vřetena 10 000 / 12 000 ot/min
• Chlazení středem vřetena
• 4. osa
• Pásový dopravník třísek + nádoba

CNC obráběcí centrum MILL 400 – konfigurace pro kusovou a sériovou výrobu

MILL 400 kombinuje stůl 800 × 260 mm, vřeteno s otáčkami až 8000 ot/min, automatický zásobník nástrojů a řízení CNC G-CODE. Volitelné řídicí systémy Siemens a Fanuc, rychlejší vřeteno, chlazení středem vřetena a 4. osa umožňují přizpůsobit konfiguraci stroje konkrétnímu technologickému procesu.

CNC řídicí systémy – SIEMENS SINUMERIK 808 Advanced, SINUMERIK 828D a Fanuc Oi-TF

Volitelně dostupné CNC řídicí systémy značek Siemens a Fanuc umožňují přizpůsobit pracovní prostředí obsluhy a řídicí funkce standardům používaným v daném výrobním závodě.

Siemens Sinumerik 808D – kompaktní CNC řízení pro základní použití

SIEMENS SINUMERIK 808 Advanced je CNC řídicí systém určený k obsluze základních obráběcích procesů. Systém umožňuje připravovat a provádět CNC programy a řídit pohyby os stroje.

• Intuitivní ovládání: grafické rozhraní podporuje programování a konfiguraci stroje.
• Stabilní provoz: systém je určen pro průmyslové použití.
• Široká kompatibilita: umožňuje použití v různých konfiguracích CNC strojů.
• Obsluha CNC procesů: podporuje provádění naprogramovaných obráběcích operací.

Stáhnout návod pro SIEMENS SINUMERIK 808 Advanced

Siemens Sinumerik 828D – řízení pro náročnější procesy

Sinumerik 828D je CNC systém určený pro rozsáhlejší obráběcí procesy a zpracování složitých technologických programů.

• Vysoký výpočetní výkon: umožňuje efektivní zpracování rozsáhlejších programů.
• Rozšířené technologické funkce: zahrnují podporu pokročilých cyklů a interpolací.
• Konstrukce pro průmyslové použití: je určena k provozu ve výrobním prostředí.
• Integrace s automatizací: umožňuje rozšířit konfiguraci procesu.
• Kompatibilita s CAD/CAM: podporuje použití externě připravených programů.

Stáhnout návod pro Siemens Sinumerik 828D

Fanuc Oi-TF – volitelný CNC řídicí systém

Fanuc Oi-TF je jedním z řídicích systémů uvedených ve volitelné konfiguraci stroje. Umožňuje přizpůsobit pracovní prostředí obsluhy standardům používaným v podniku a organizaci výrobního procesu.

• Provozní stabilita: určeno pro průmyslové použití a dlouhodobé výrobní cykly.
• Obsluha CNC procesů: umožňuje provádět naprogramované operace.
• Rozhraní obsluhy: zajišťuje přístup k programu a parametrům procesu.
• Přizpůsobení provozu: umožňuje zachovat jednotný standard řídicích systémů ve strojním parku.
