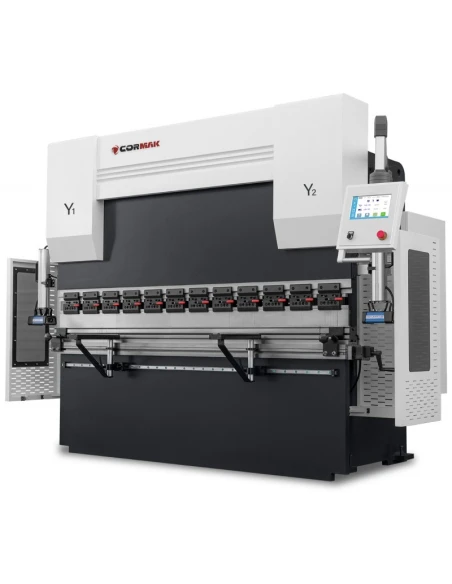

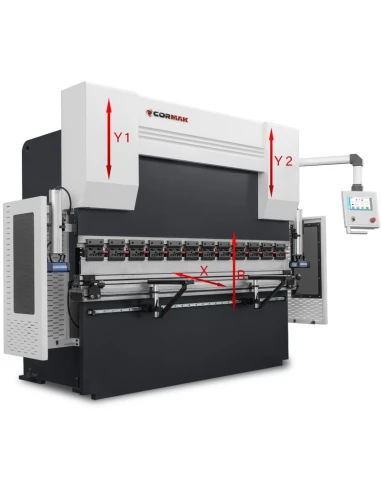

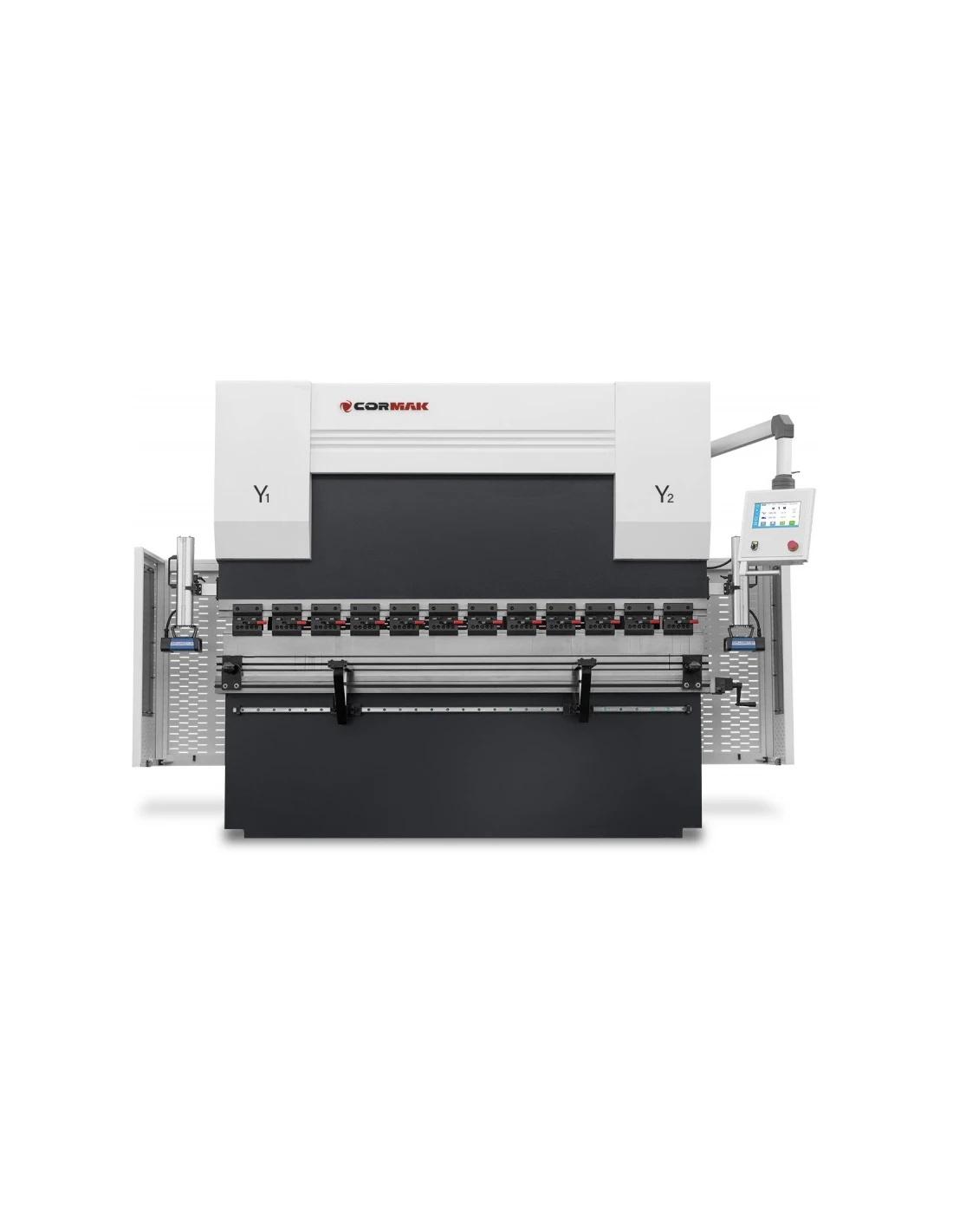

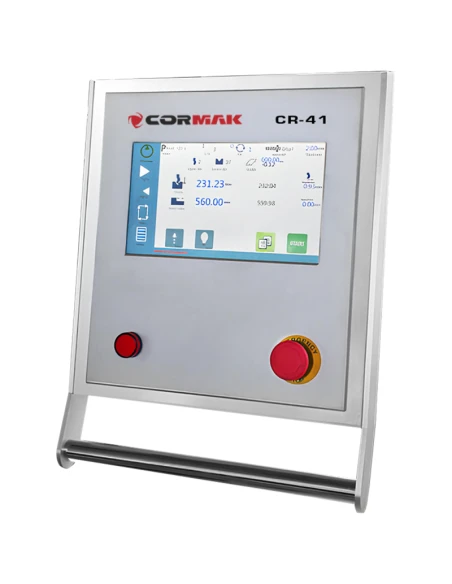

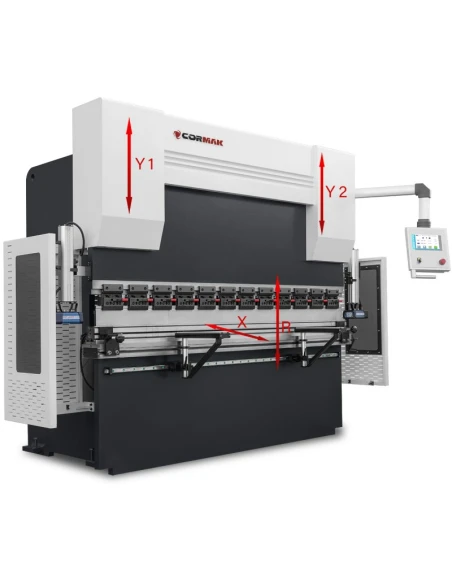

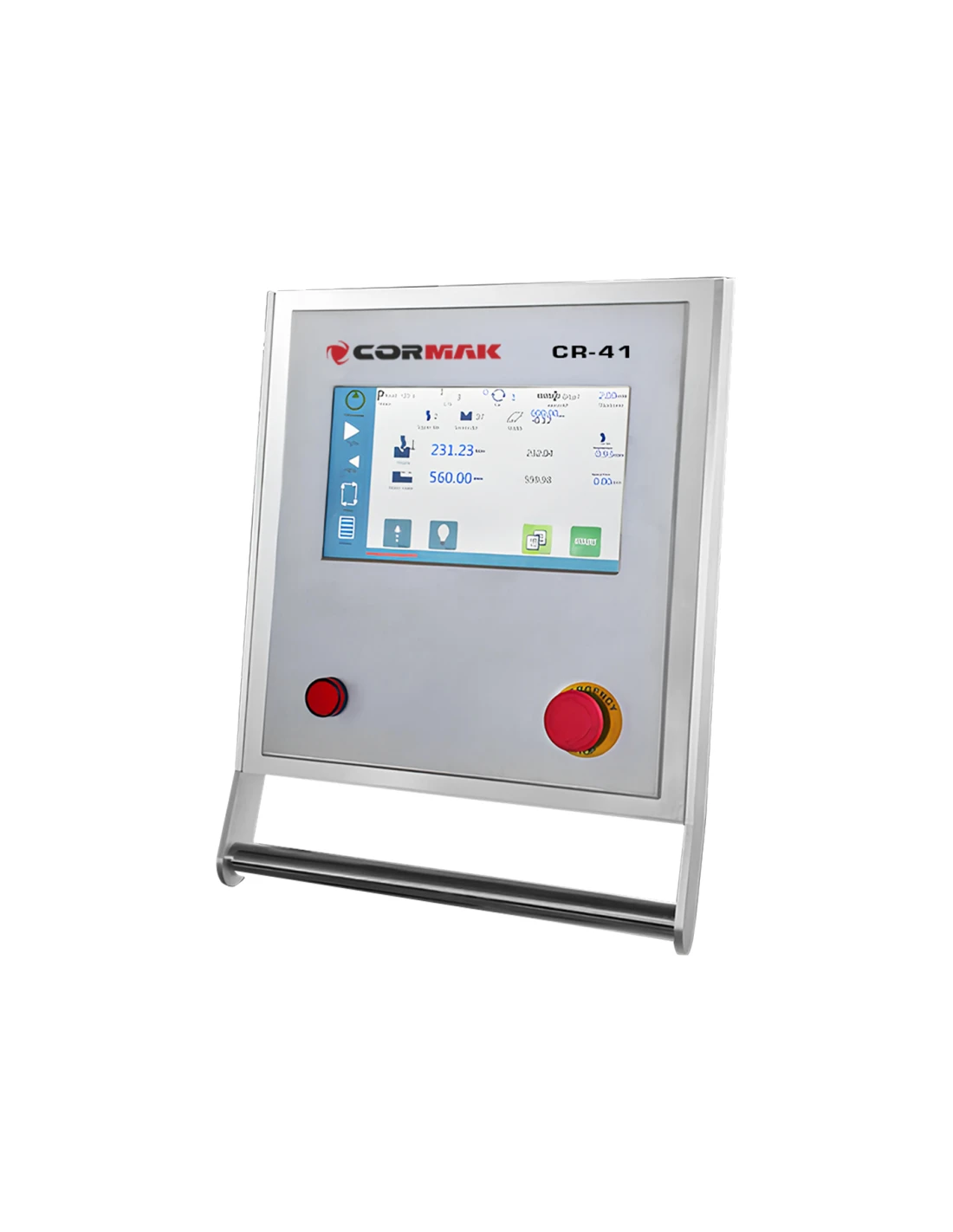

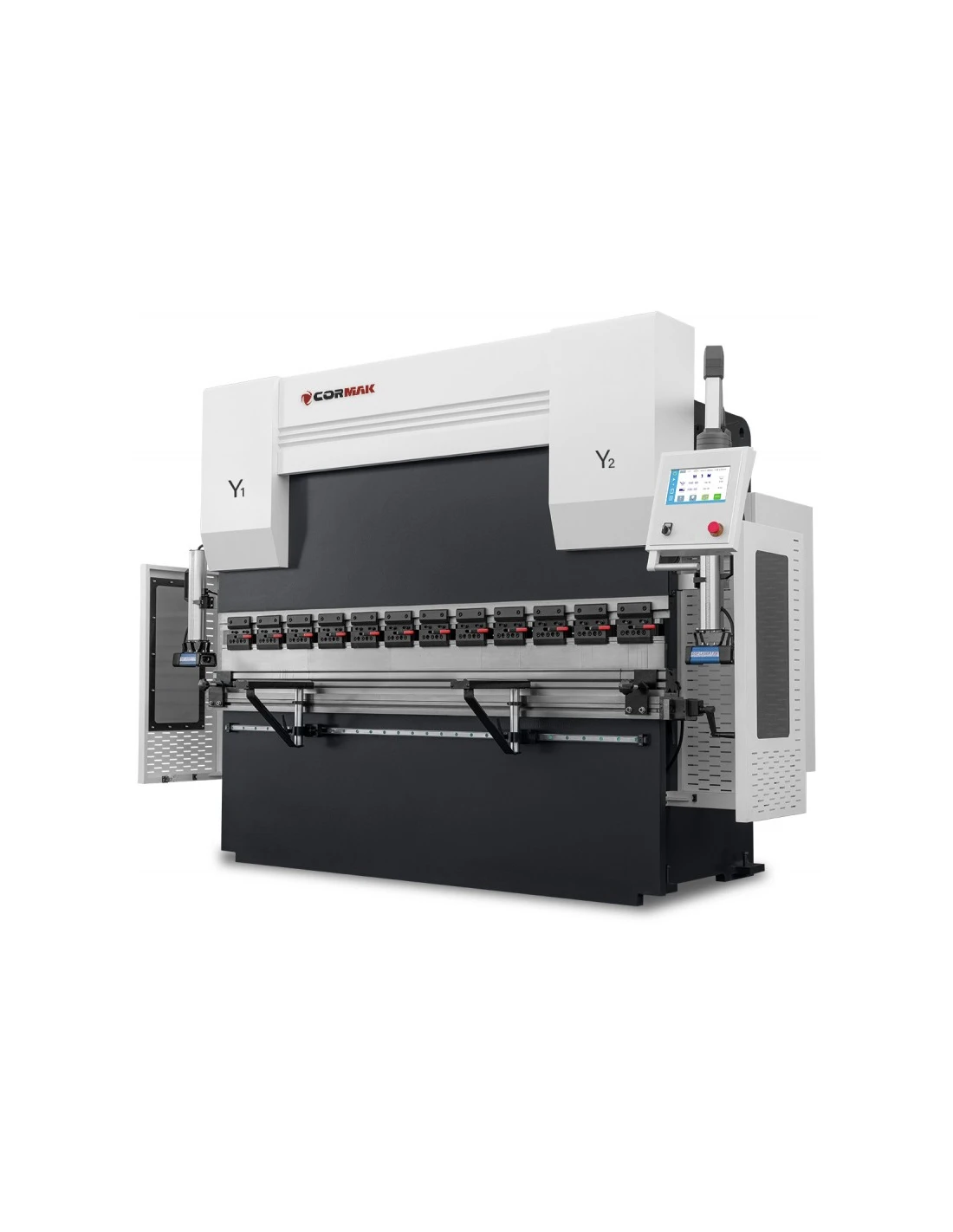

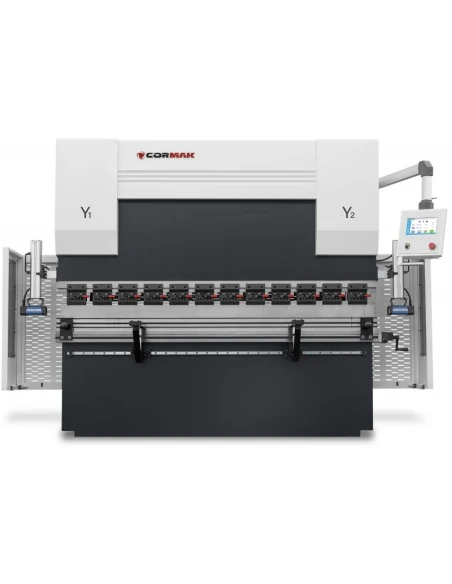

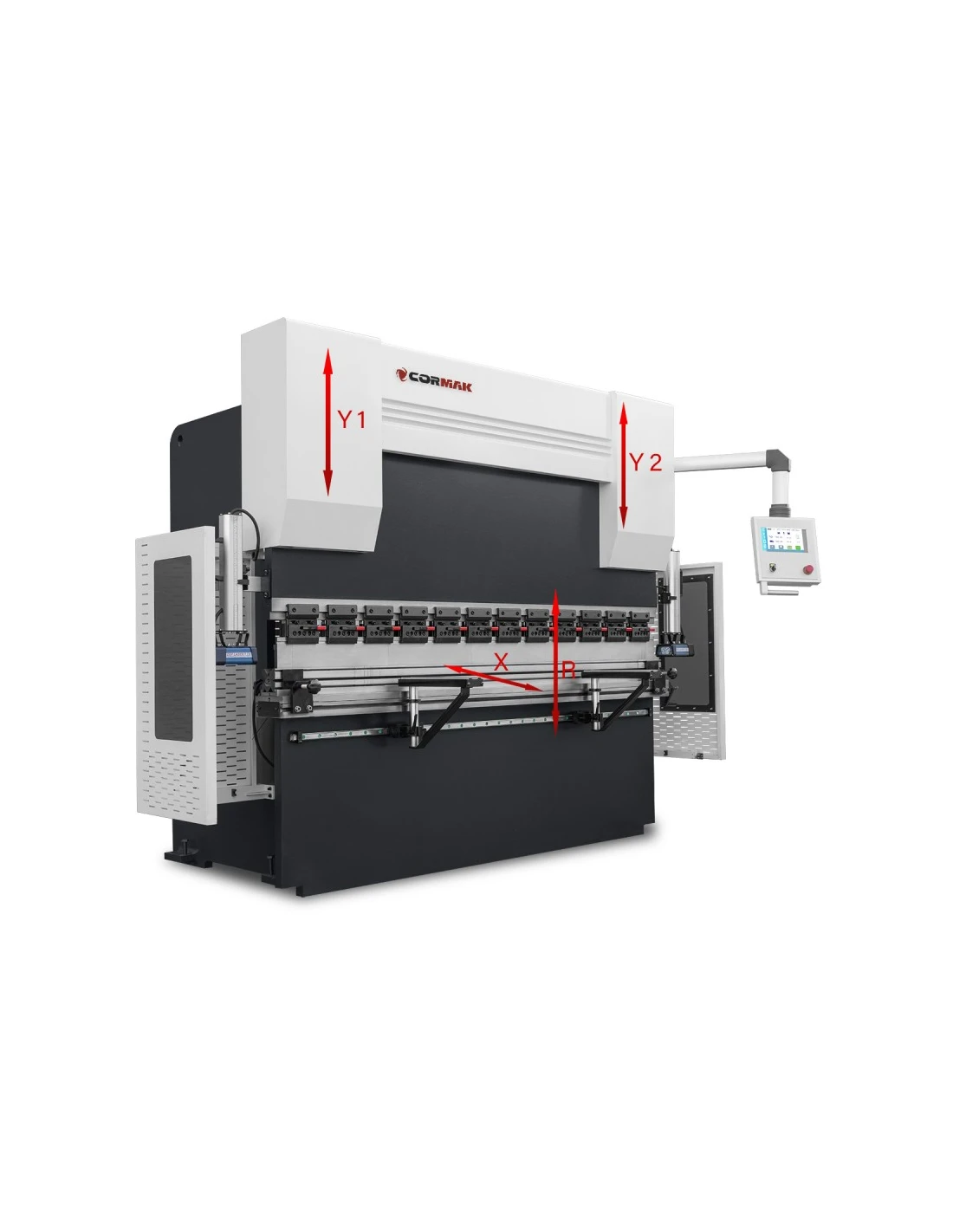

Hydraulický ohraňovací lis CORMAK CNC SERVO EURO PB 63x2000 umožňuje přesné ohýbání plechu S235 do 3.0 mm při jmenovitém tlaku 630 kN a maximální délce ohýbaného plechu 2000 mm. Řízení CR-41 CNC s 10palcovou dotykovou obrazovkou nabízí uložení až 2000 programů po 30 krocích, automatické nastavení os X, Y1 a Y2 a manuální nastavení osy R.
Prezentovaná konfigurace představuje zákazníky nejčastěji volenou výbavu – jde o osvědčenou a efektivní volbu pro sériovou výrobu.
Dostupné konfigurace přizpůsobujeme potřebám výroby a typu obráběných dílů – specifikace strojů se stanovuje individuálně podle způsobu použití a technologických požadavků.
| Max. tloušťka ohýbaného plechu (S235) | do 3.0 mm |
| Jmenovitá lisovací síla | 630 kN |
| Maximální délka ohýbaného plechu | 2000 mm |
| Hloubka vybrání v nosnících (hrdlo) | 250 mm |
| Maximální zdvih pohyblivého nosníku | 120 mm |
| Maximální výška otevření | 385 mm |
| Vzdálenost mezi nosníky | 1600 mm |
| Pojezd zadního dorazu | 600 mm |
| Výkon motoru | 5,5 kW |
| Délka | 2200 mm |
| Šířka | 1200 mm |
| Výška | 2600 mm |
| Hmotnost | 3200 kg |

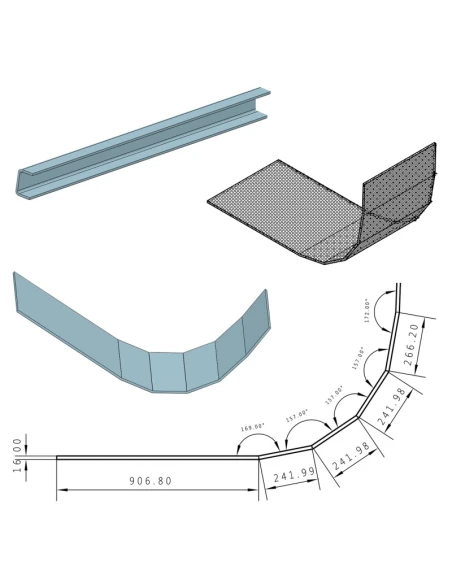

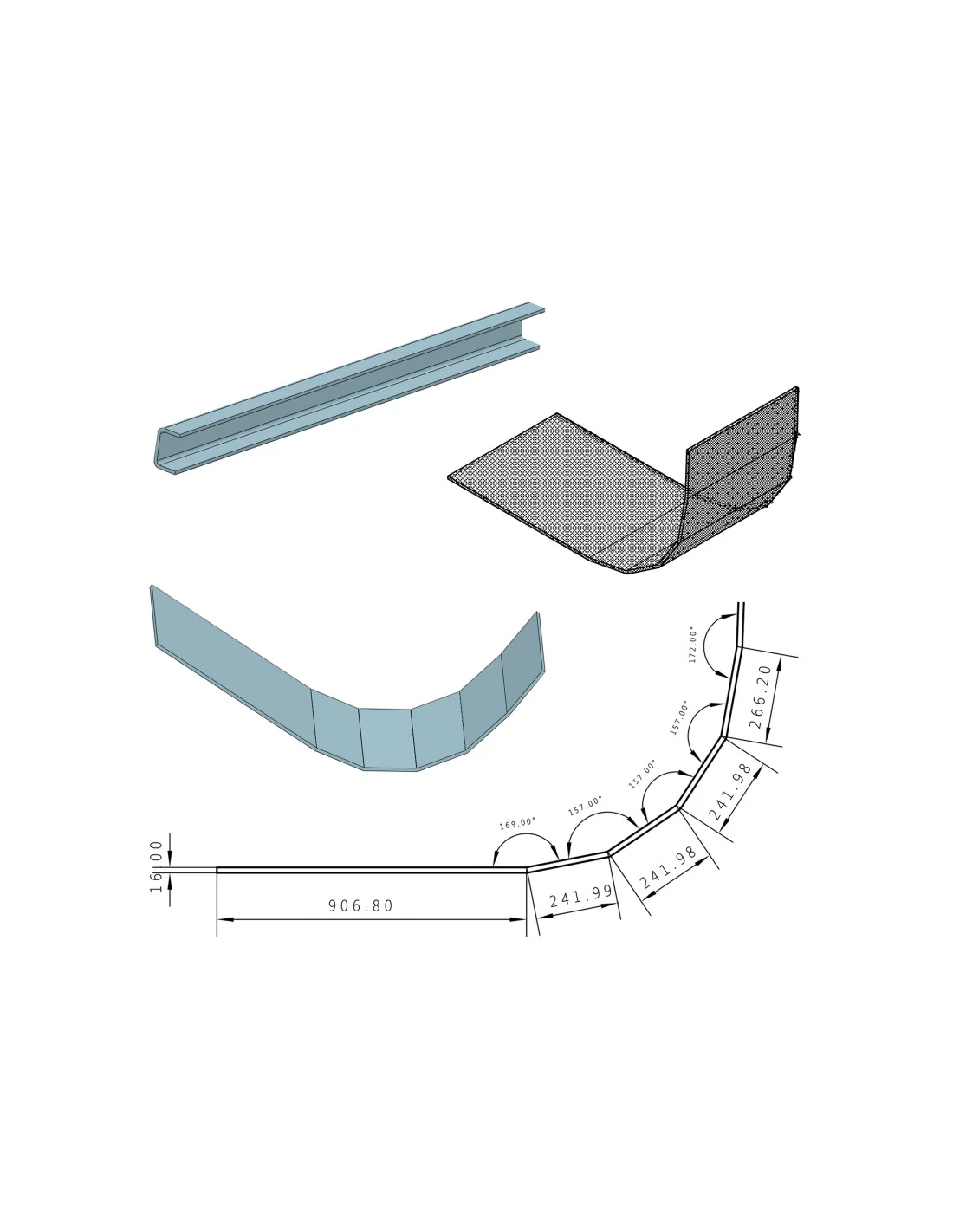

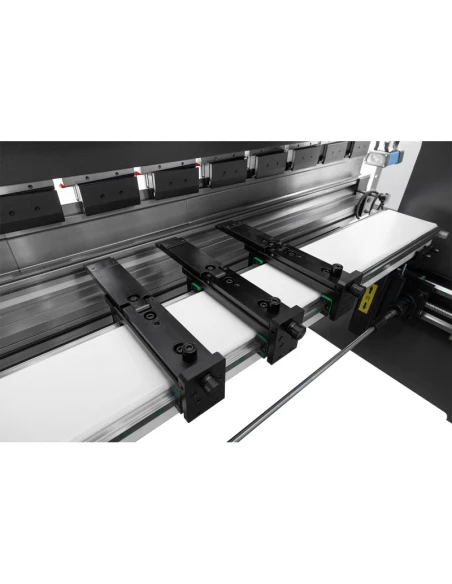

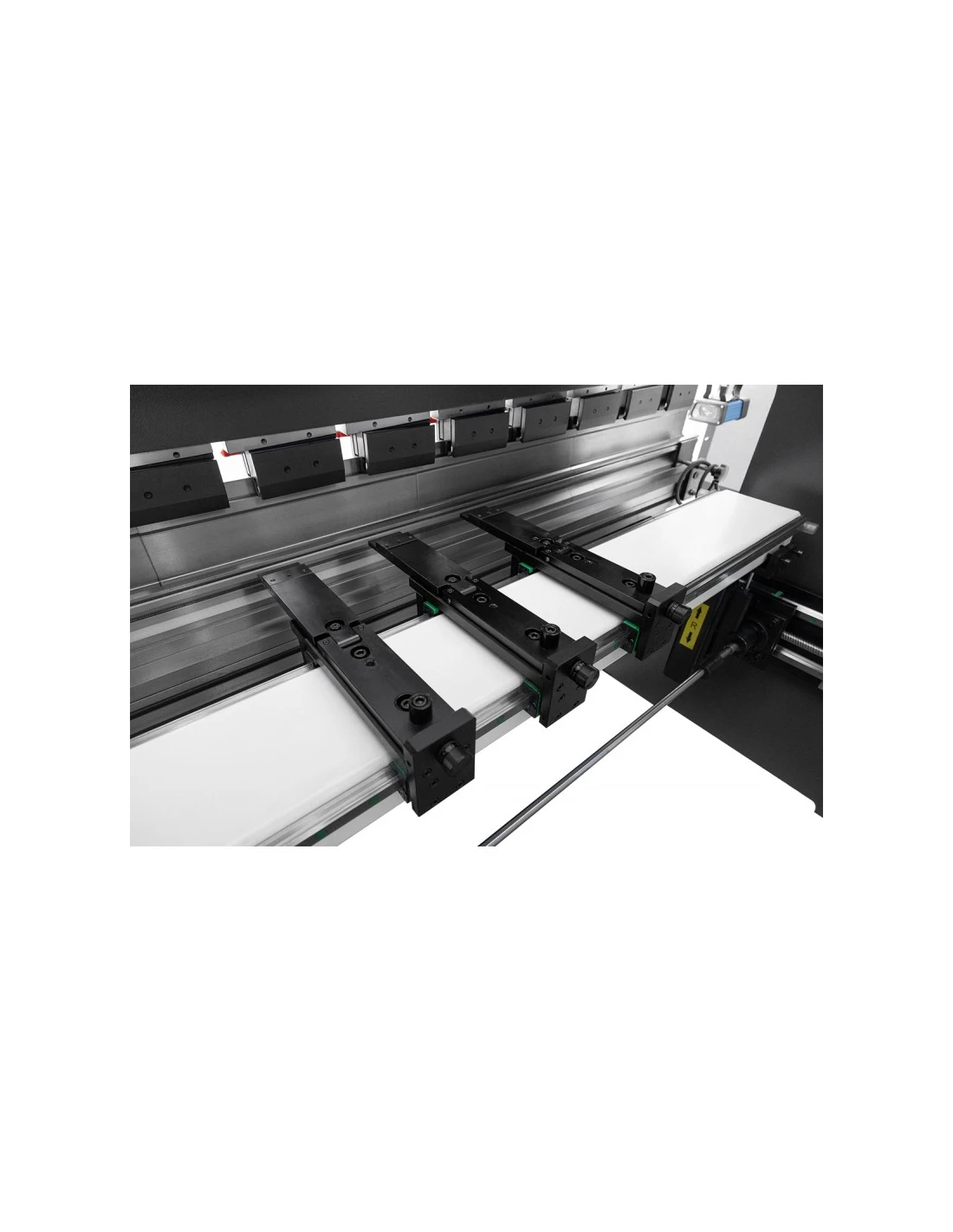

Ruční nebo automatické výškové nastavení dorazů. Osa R usnadňuje ohýbání větších poloměrů, například metodou postupného ohýbání.
Aby byl výsledek postupného ohýbání uspokojivý, je nutné provést určité výpočty, které vyžadují znalost několika nejdůležitějších parametrů souvisejících s procesem ohýbání:
Přestože se celý proces postupného ohýbání může zdát poměrně složitý, stroje a software CORMAK již dosahují takové úrovně technického zpracování, že v mnoha ohledech zcela zastoupí obsluhu.

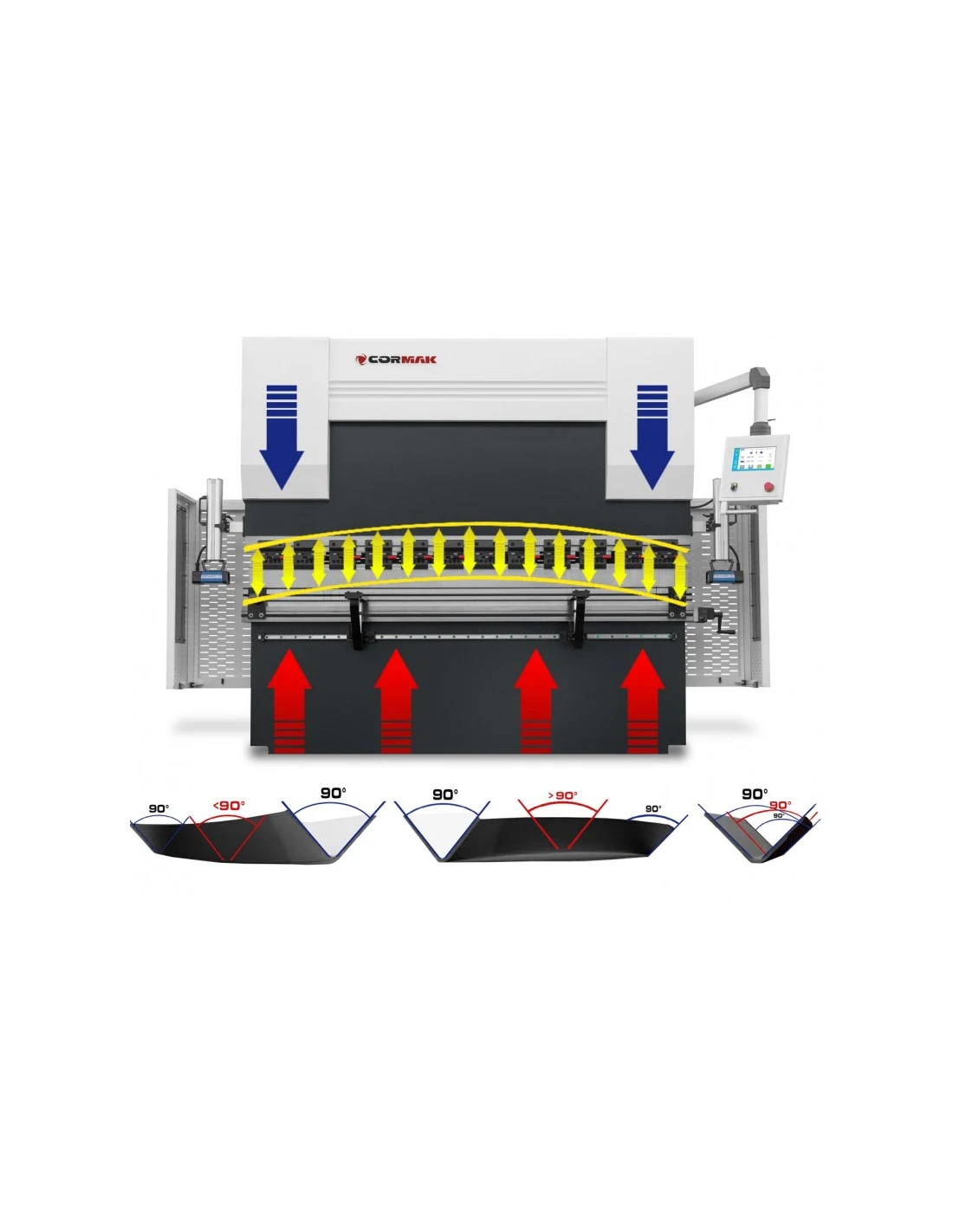

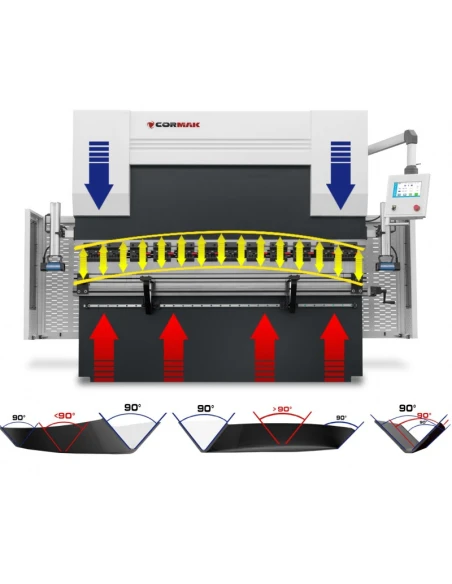

Zajišťuje zachování stejného úhlu ohybu po celé délce ohýbání – volitelné vybavení.
Zajišťuje zachování stejného úhlu ohybu po celé délce ohýbání – volitelné vybavení.
Stroj kombinuje pokročilou technologii s jednoduchým ovládáním, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečnost při používání.

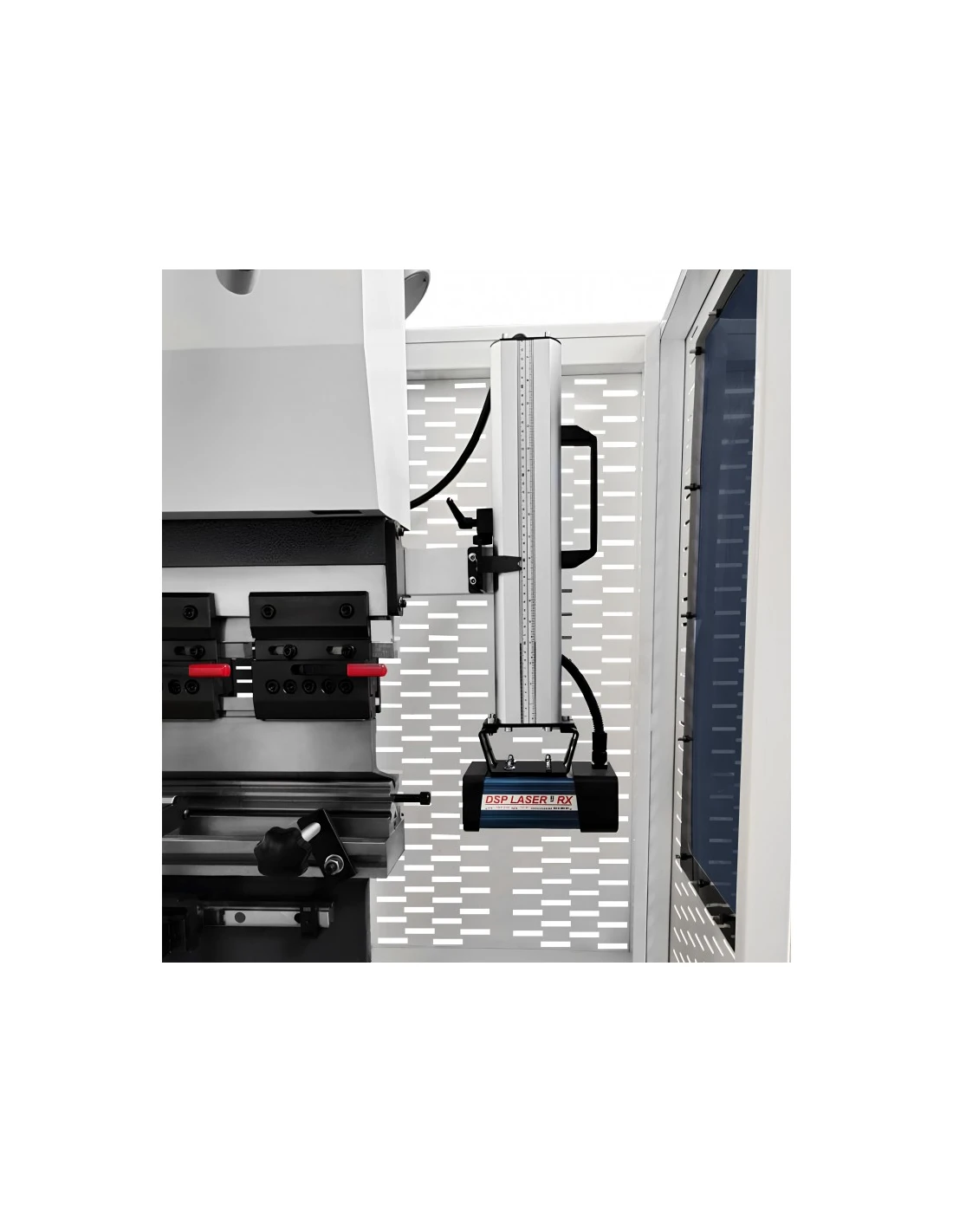

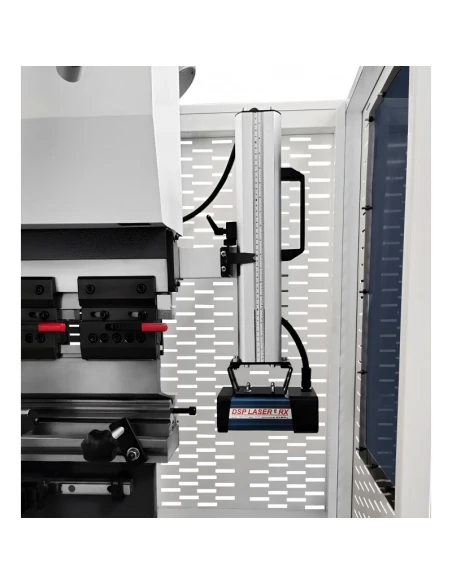

Standardní výbava zahrnuje vysoce kvalitní laserový bezpečnostní systém, který chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.
Vysoce kvalitní hydraulické spoje a bezpečnostní ventily byly navrženy v Polsku.
Pozor na nevyhovující bezpečnostní prvky v podobě bran nebo světelných clon, protože nejsou v souladu s normami CE a vystavují pracovníky riziku újmy na zdraví. Za zdraví zaměstnance odpovídá zaměstnavatel.
Ohraňovací lisy jsou vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně výrazné značení, boční kryty, zadní bezpečnostní brána a snadno dostupná tlačítka nouzového zastavení.
Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polštině.
Samotná skutečnost, že stroj disponuje prohlášením CE, neznamená, že je bezpečný. Důležité jsou systémy, kterými je vybaven.
Standardní výbava zahrnuje systém zajišťující stabilitu pracovních parametrů stroje i po dlouhém nepřetržitém provozu.

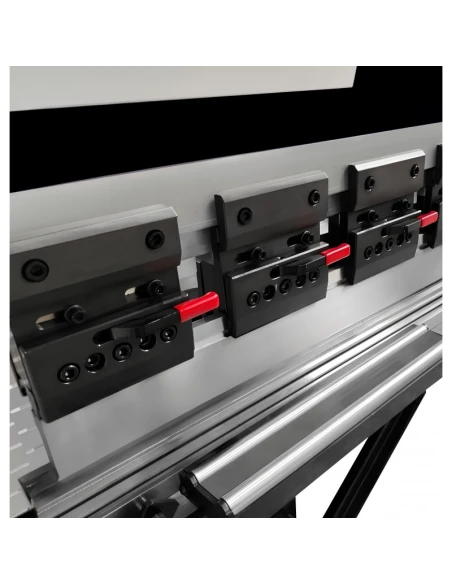

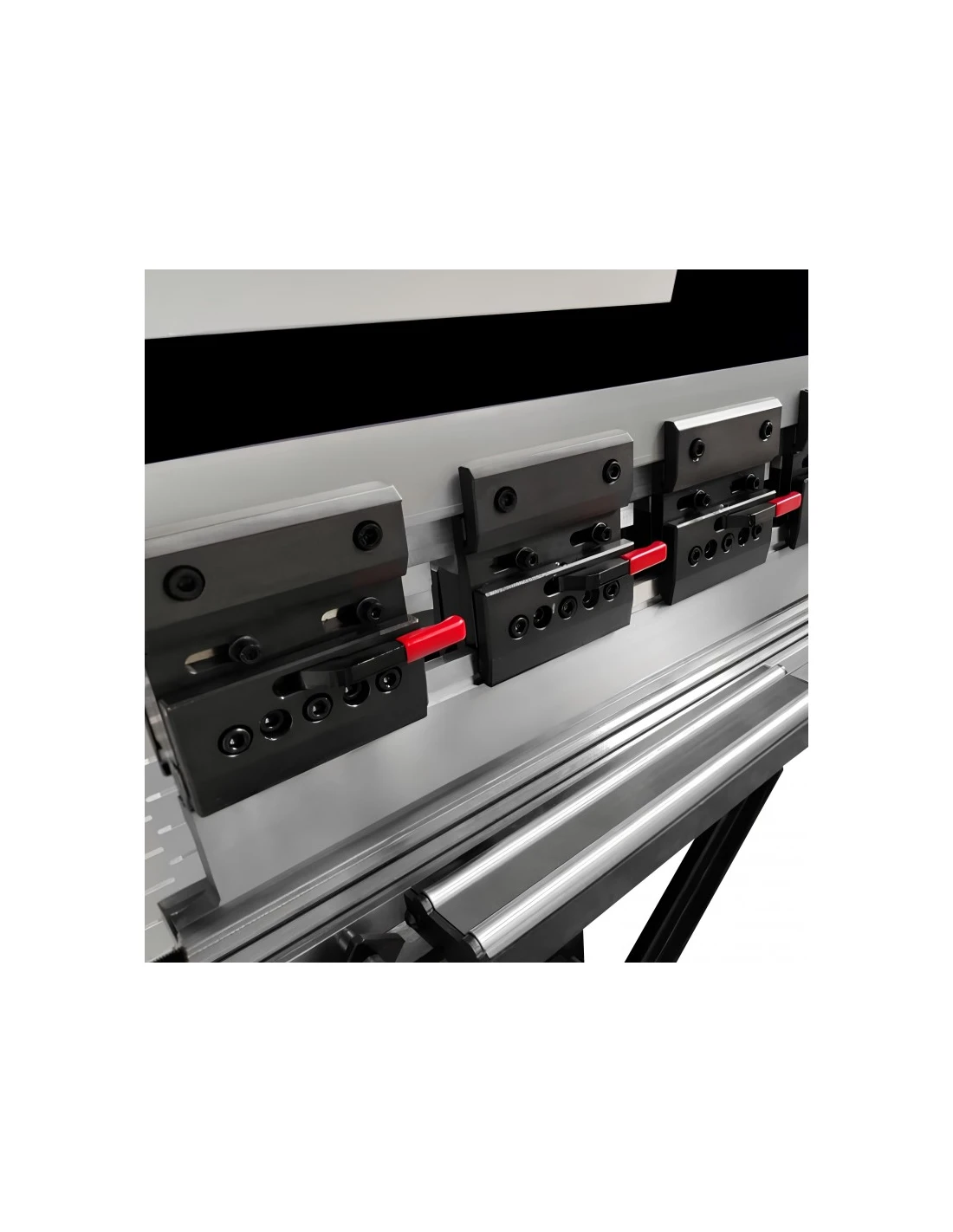

Pro dosažení požadovaného výsledku je důležitá také správná volba nástrojů pro ohraňovací lis, tedy matrice a razníku.
Ohraňovací lisy CORMAK průběžně provádějí měření ohybu a dokážou například korigovat odchylky během procesu, aby byl dosažen co nejlepší výsledek.
V závislosti na lisovací síle mohou mít dělené razníky a matrice různou délku.
