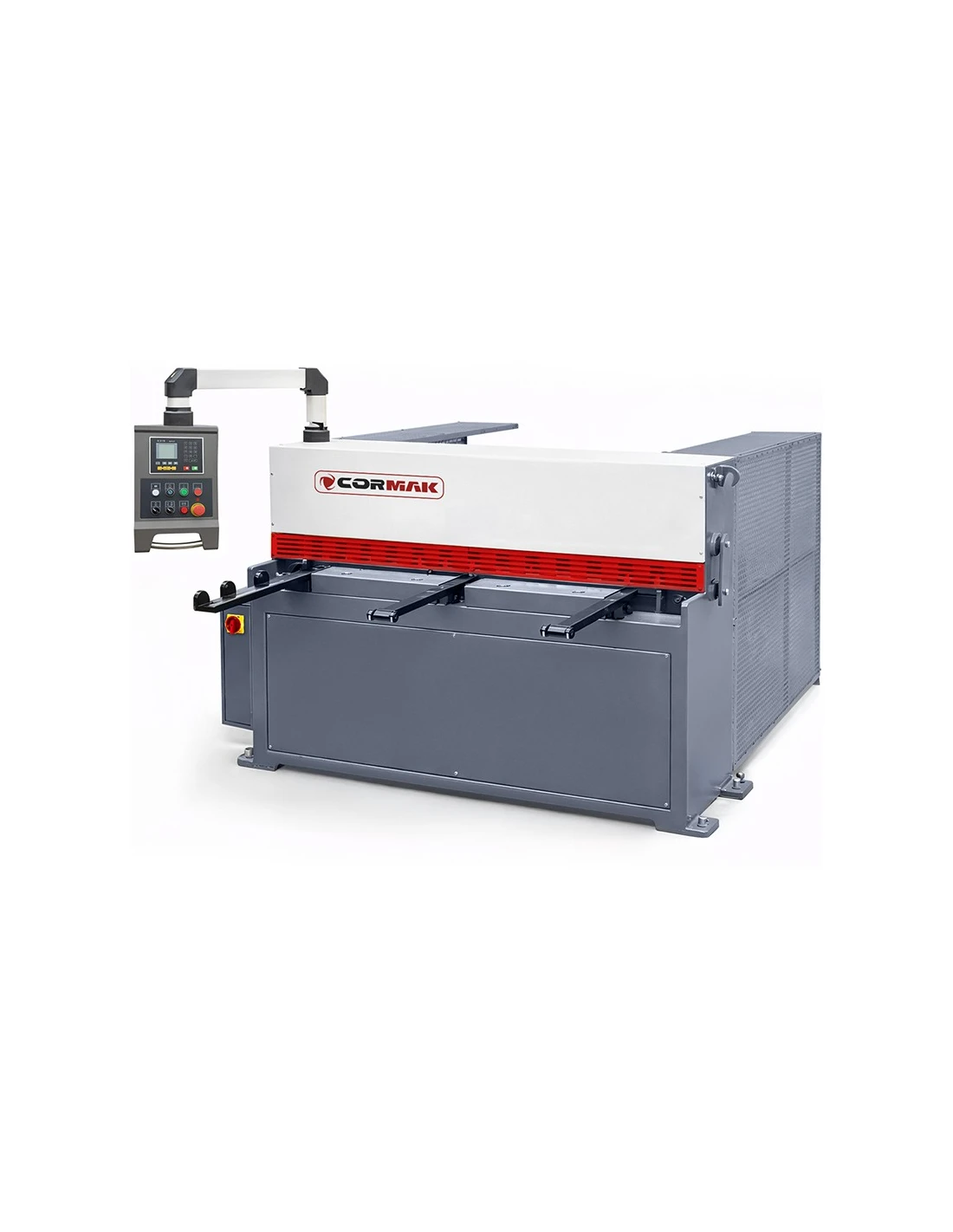

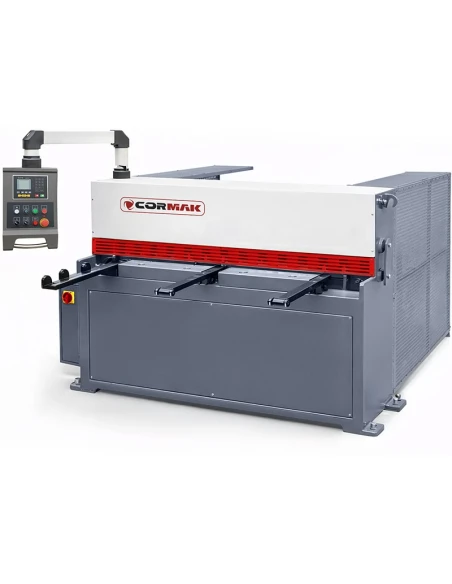

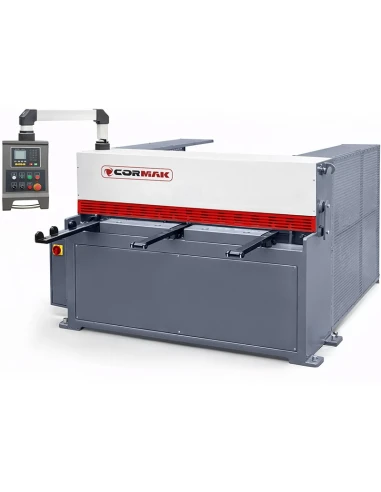

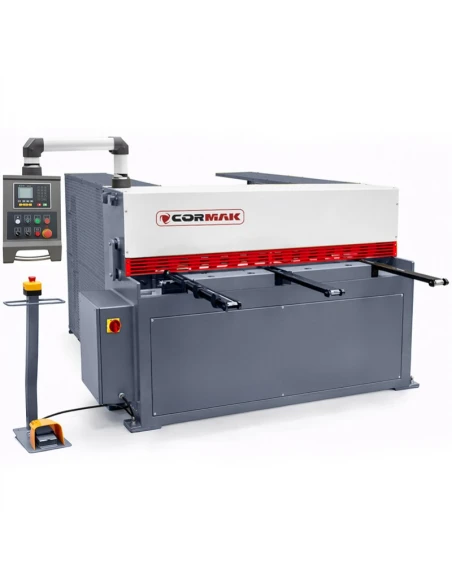

Mechanické gilotinové nůžky 4x1300 NC

Mechanické gilotinové nůžky 1300x4 NC

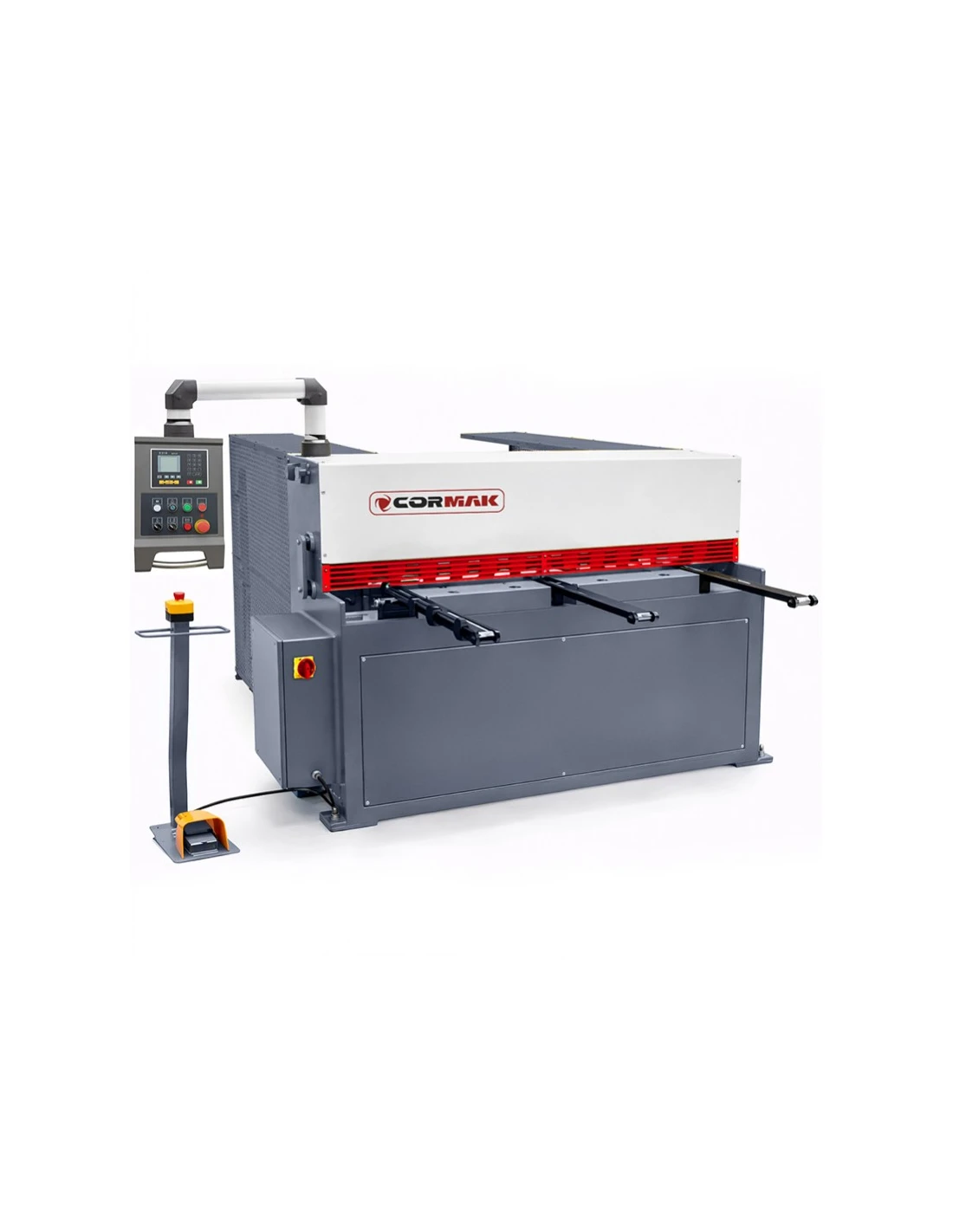

Mechanické gilotinové nůžky 1300x4 NC jsou výkonné a přesné gilotinové nůžky určené ke stříhání ocelových plechů o tloušťce až 4 mm a délce 1300 mm. Stroj byl navržen pro práci ve výrobním prostředí, kde jsou rozhodující opakovatelnost, bezpečnost a vysoká kvalita střižné hrany. Použití NC řízení umožňuje přesné polohování a zvyšuje efektivitu sériového zpracování.

Hlavní přednosti stroje – stabilita, opakovatelnost a plná kontrola procesu stříhání

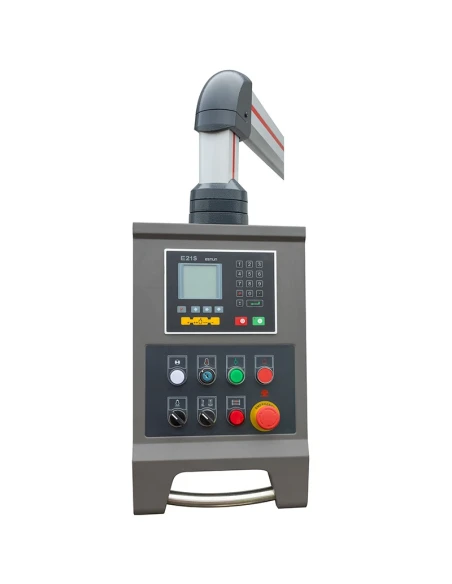

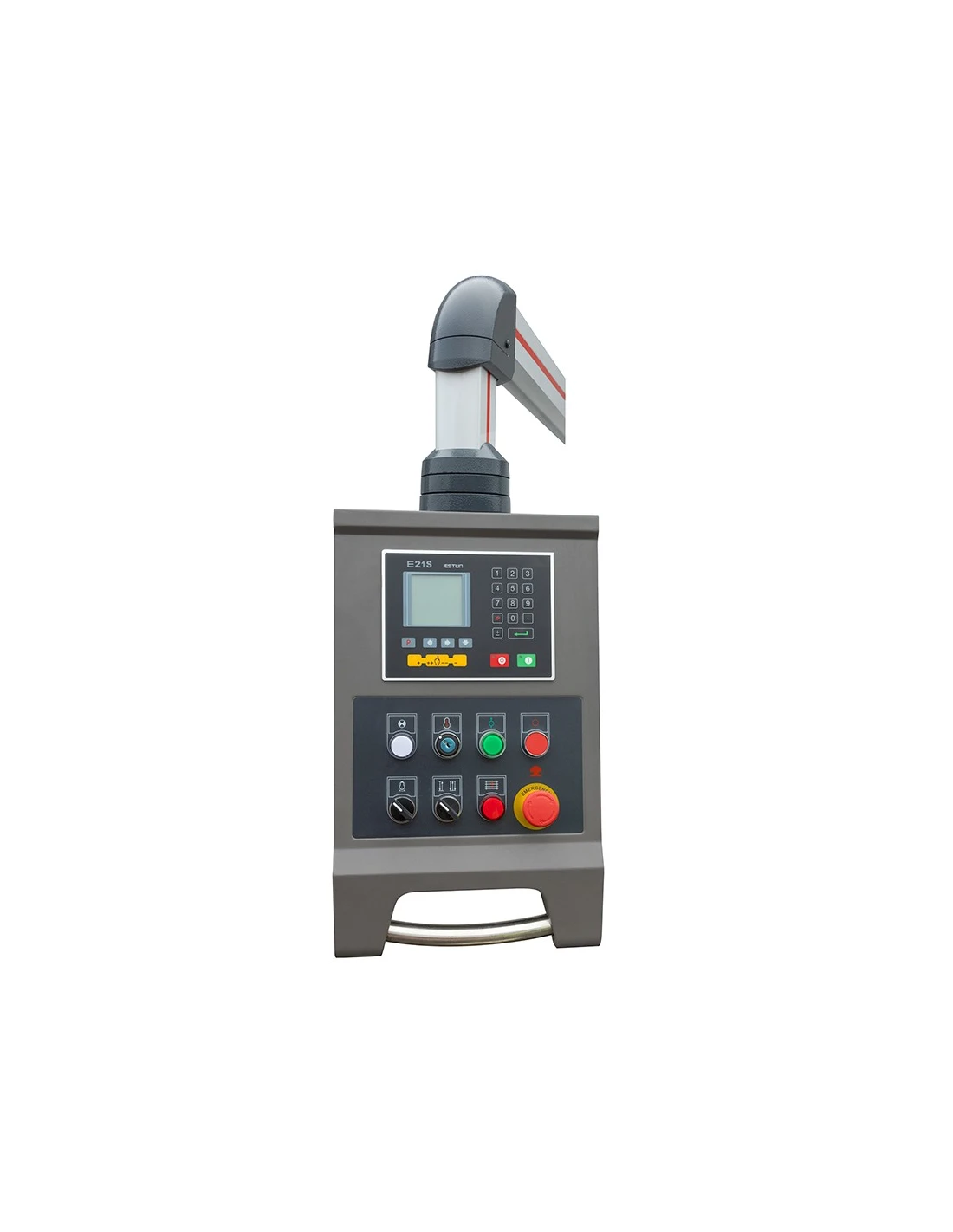

• Gilotinové nůžky s NC řízením a řídicí jednotkou ESTUN31S – přesné nastavení pracovních parametrů a ovládání zadního dorazu.
• Motorizovaný zadní doraz (0–750 mm)– rychlé a přesné nastavení rozměru střihu.
• Nastavení střižné mezery 0–0,6 mm– možnost přizpůsobení tloušťce a druhu materiálu.
• Oboustranné nože z nástrojové oceli– čistý střih bez otřepů a delší životnost nástrojů.
• Tuhá ocelová konstrukce– provoz bez torzních deformací i při maximálním zatížení.
• Osvětlení linie střihu– přesné polohování tabule plechu vůči noži.

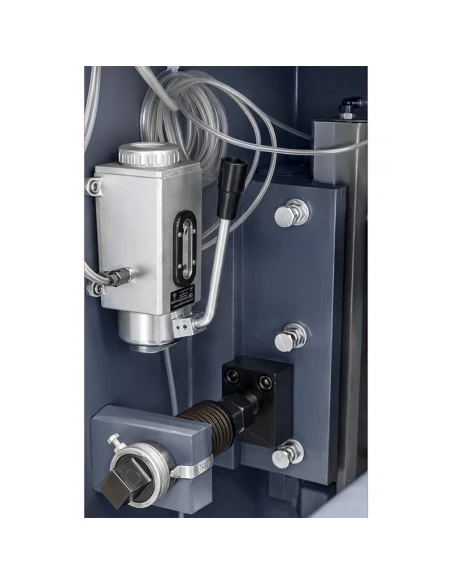

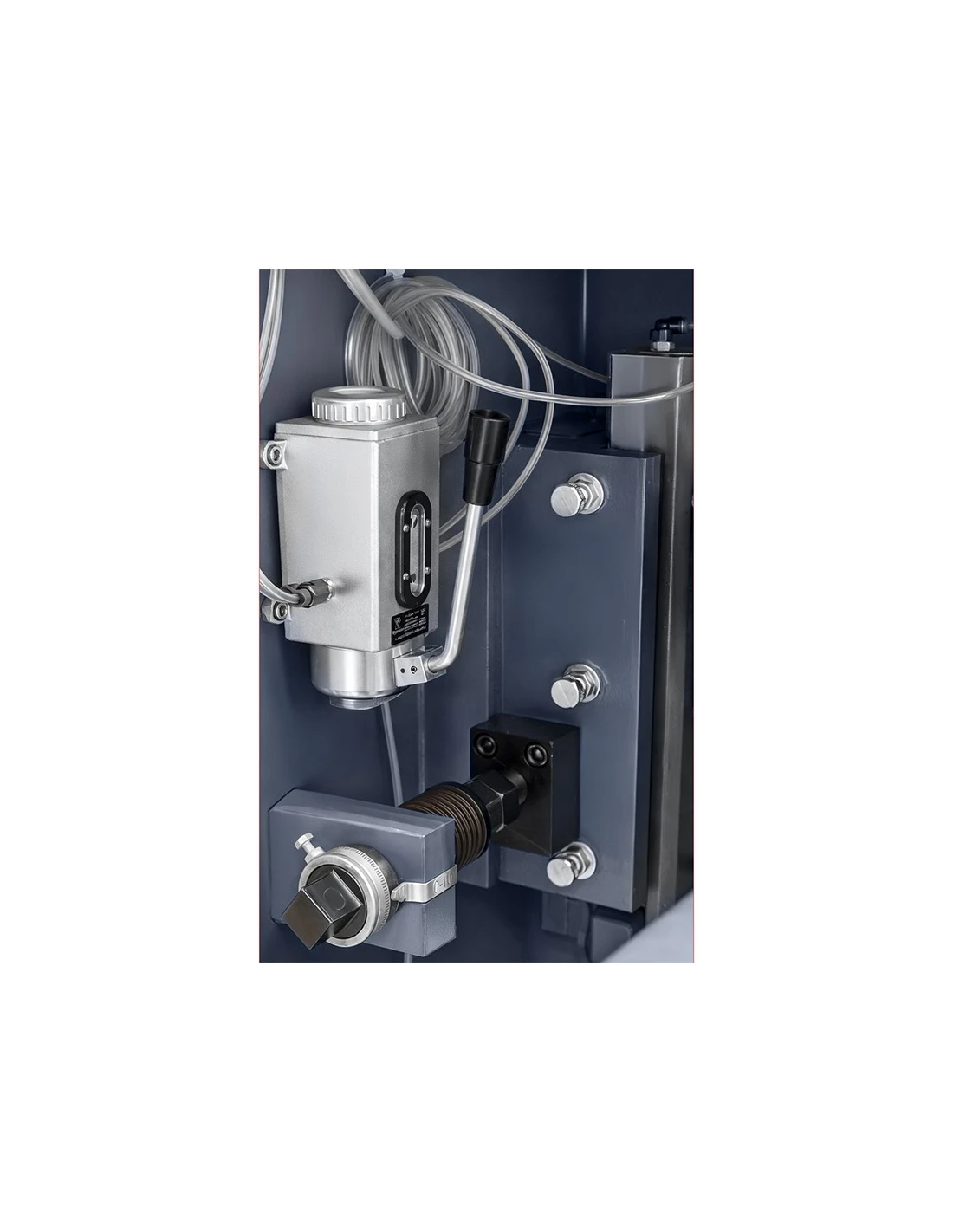

• Centrální mazací systém– omezení opotřebení pohyblivých součástí a jednodušší údržba.

Konstrukce a technologie – průmyslové provedení pro intenzivní provoz

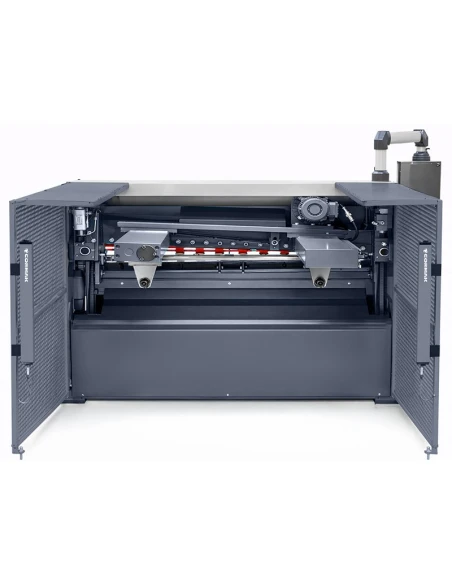

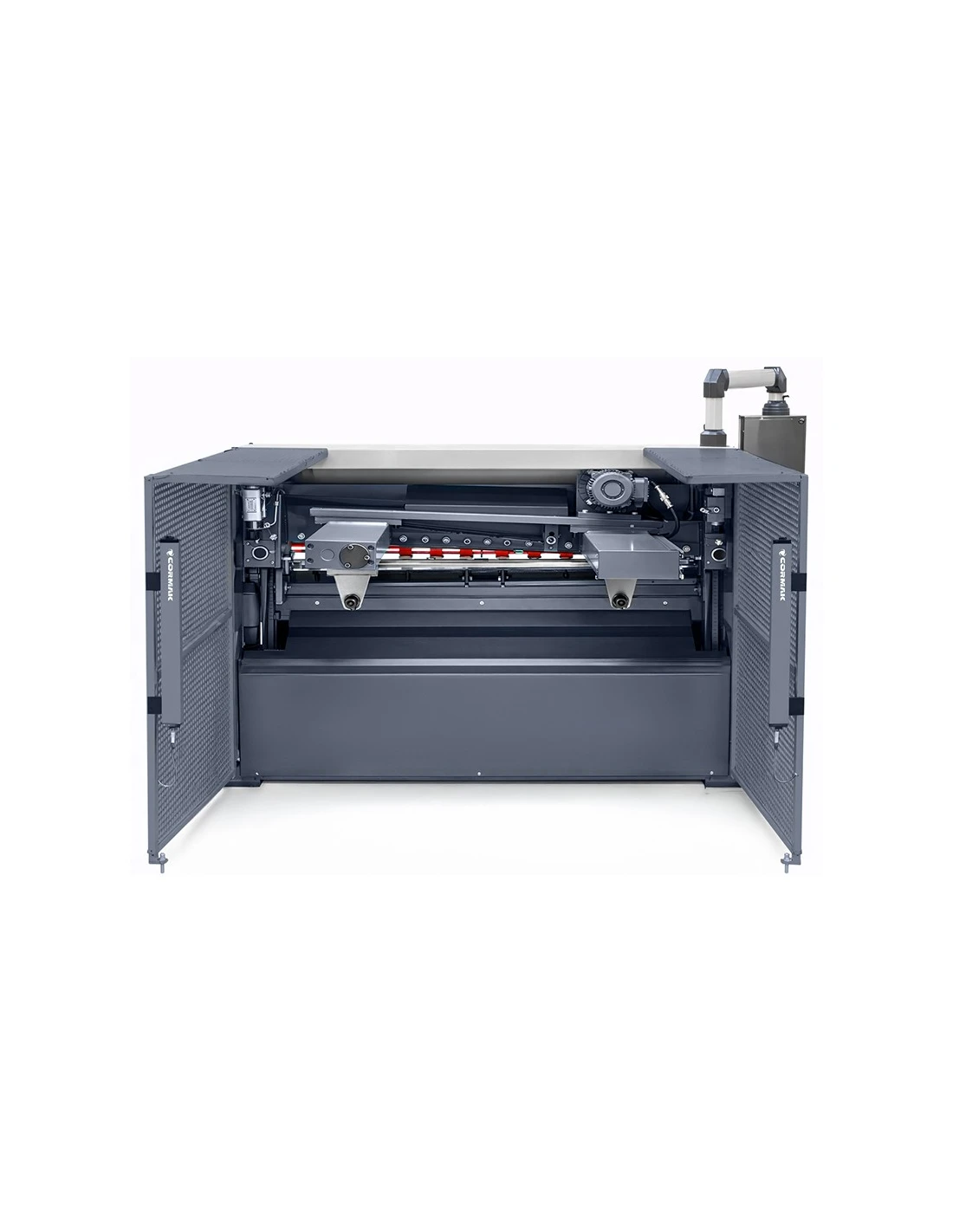

Těleso stroje je vyrobeno jako svařovaná ocelová konstrukce s vysokou tuhostí. Odpovídající vlastní hmotnost (cca 1530 kg) a optimalizovaný pohonný systém o výkonu 4,0 kW zajišťují stabilní provoz při 23 zdvizích za minutu. Mechanické gilotinové nůžky 1300x4 NC jsou vybaveny automatickým přidržovačem plechu, který zabraňuje posouvání materiálu během stříhání.

Bezpečnostní systém zahrnuje ochranný kryt se světelnou závorou, fotobuňky a nožní pedál s nouzovým vypínačem. Boční doraz s milimetrovou stupnicí a přední podpěrná ramena s válečky usnadňují zpracování větších tabulí plechu.

Přesnost a pracovní výkon

Úhel střihu 2,0° a možnost nastavení mezery mezi noži zajišťují optimální poměr střižné síly ke kvalitě hrany. Gilotinové nůžky zajišťují opakovatelné parametry při sériové výrobě dílů z konstrukčních plechů s pevností do 400 N/mm². Motorizovaný zadní doraz zvyšuje produktivitu při výrobě krátkých a středně dlouhých sérií.

Oblasti použití

• zámečnické a konstrukční provozy,
• výroba krytů a ocelových dílů,
• firmy zabývající se zpracováním plechu,
• oddělení údržby a průmyslové dílny.

Standardní vybavení

• řídicí jednotka NC 89,
• motorizovaný zadní doraz,
• centrální mazací systém,
• osvětlení linie střihu,
• podpěrná ramena s válečky,
• boční doraz s milimetrovou stupnicí,
• ochranný kryt se světelnou závorou,

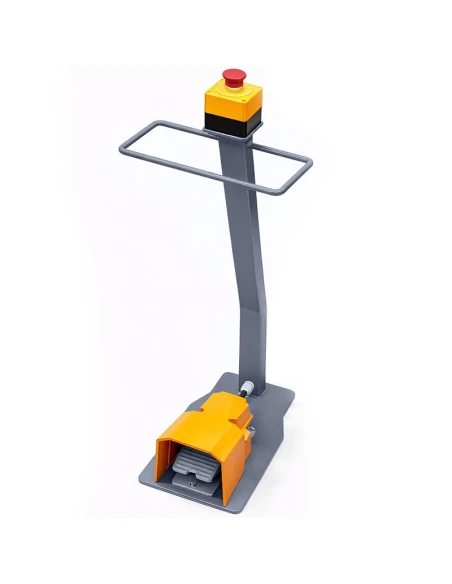

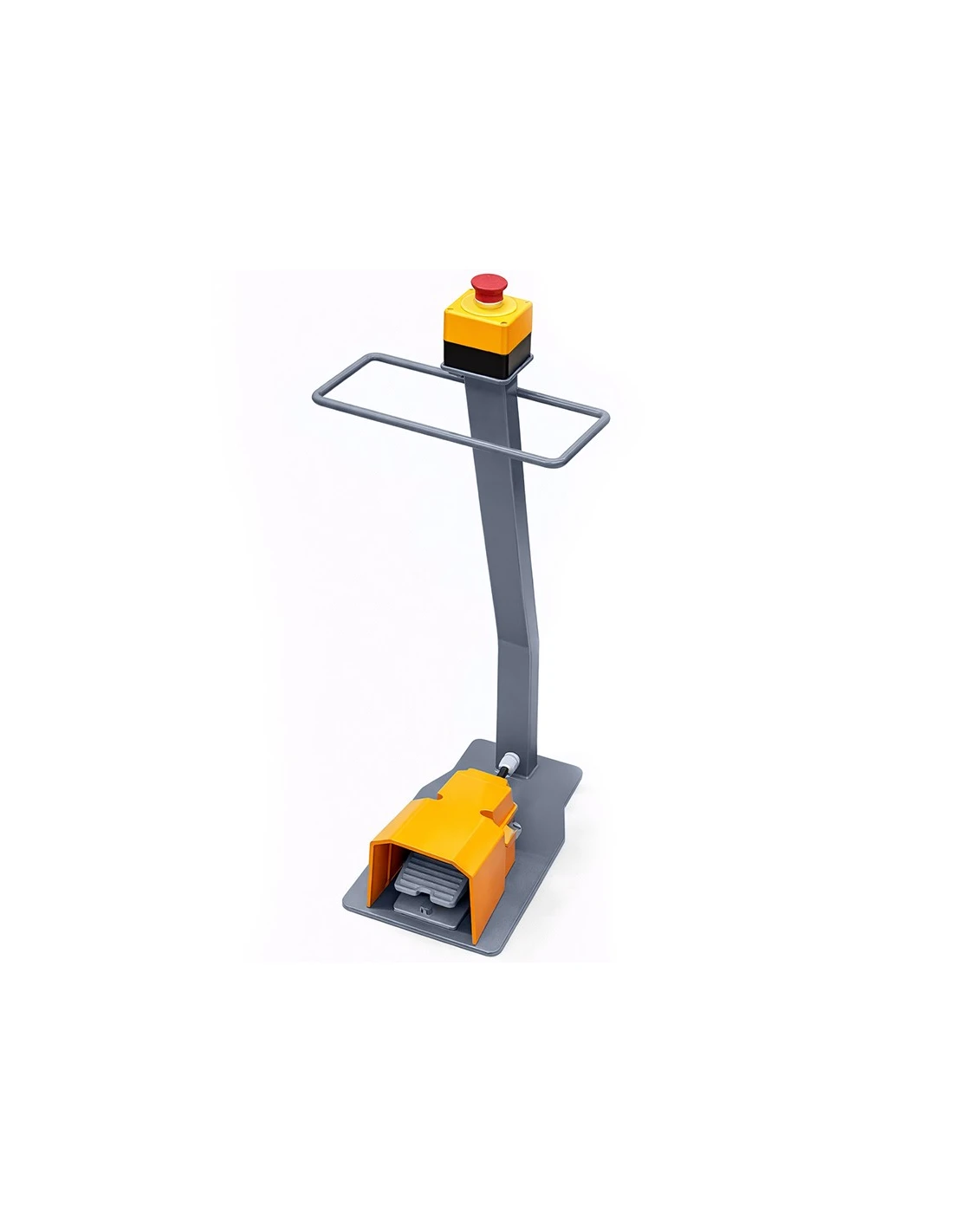

• nožní pedál s nouzovým vypínačem,
• nože z nástrojové oceli.

Technické údaje

* pro materiál s pevností 400 N/mm²
