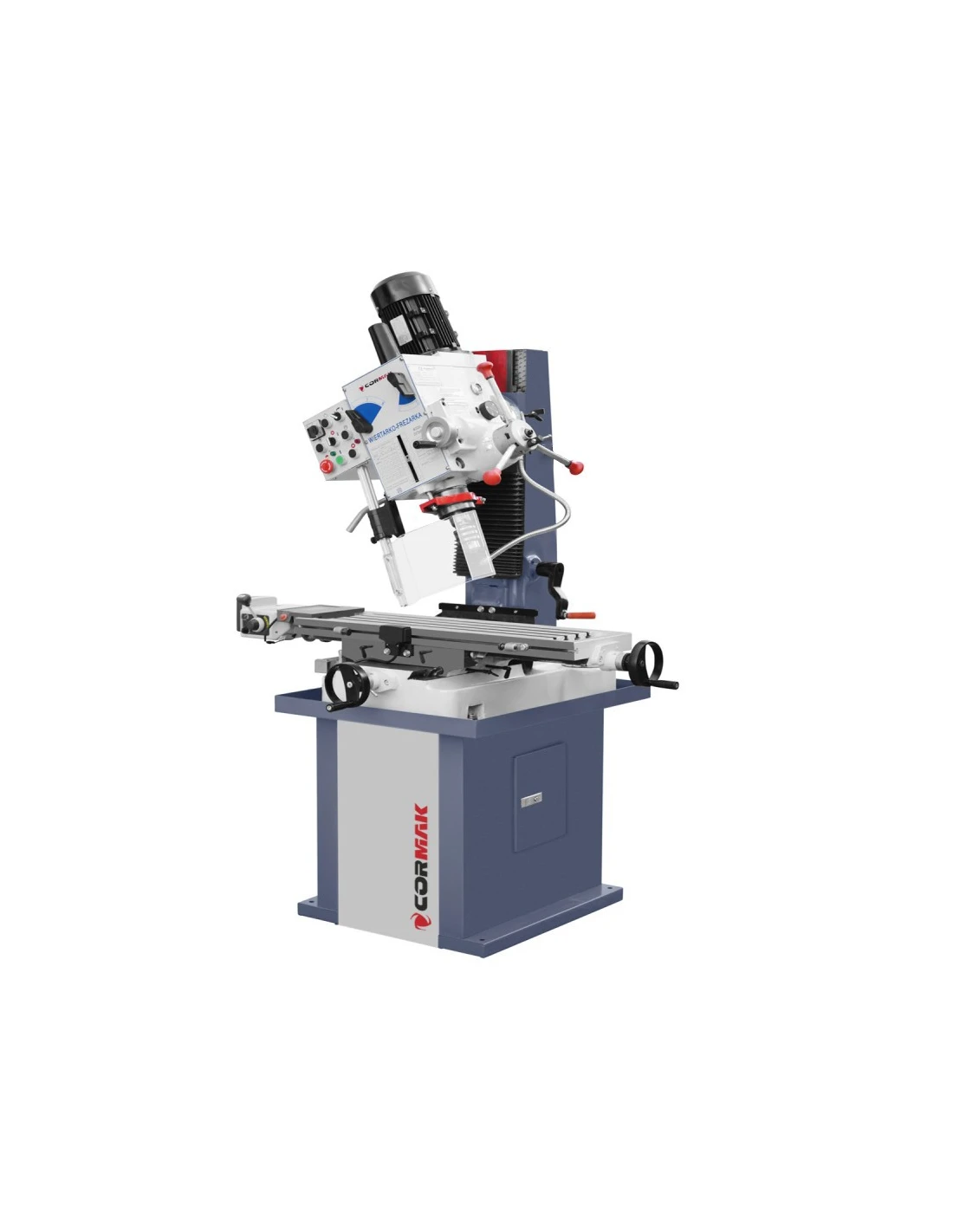

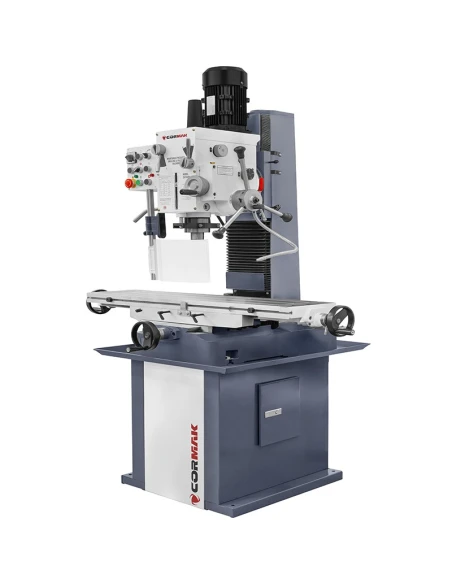

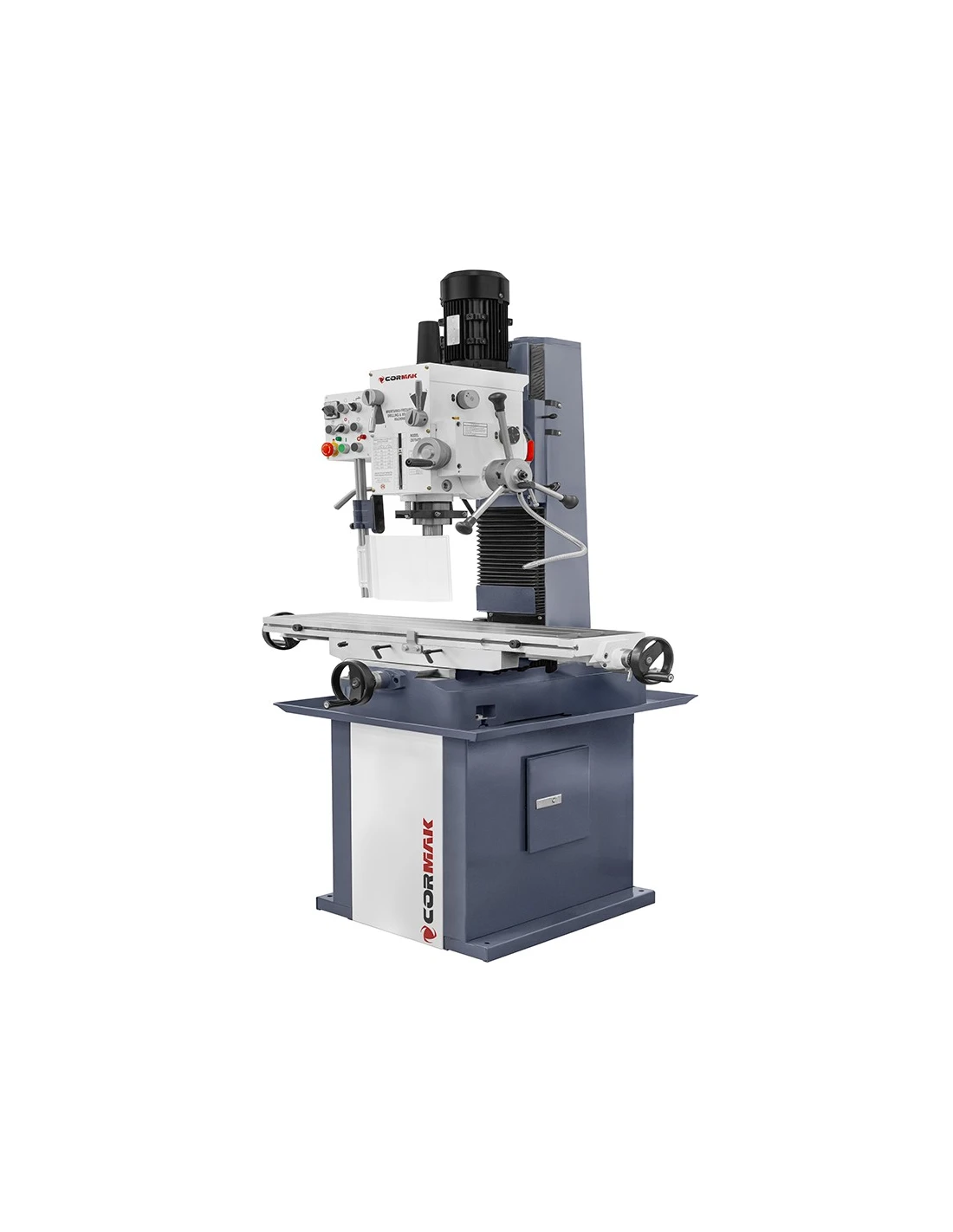

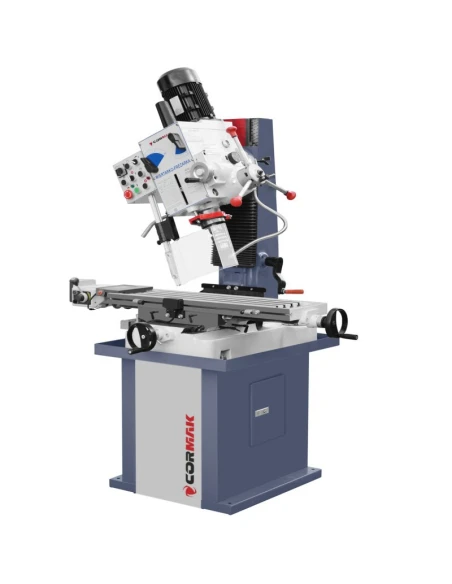

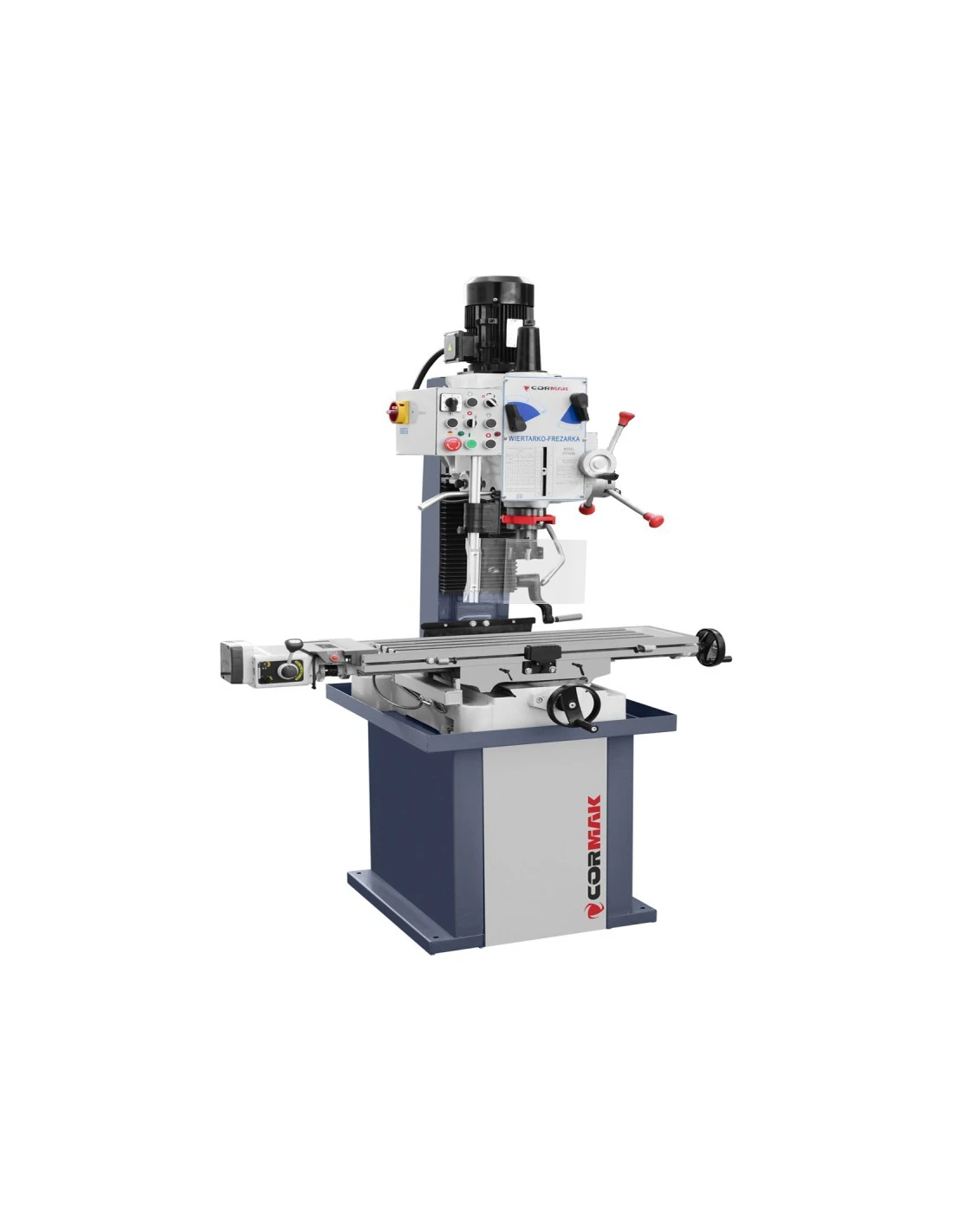

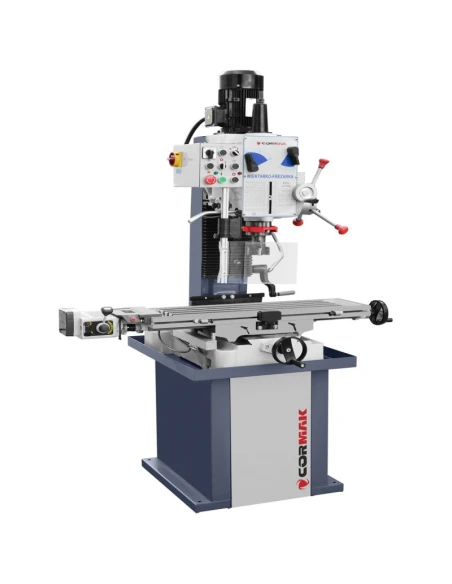

Frézka-vrtačka ZX 7045 B1L

Frézka-vrtačka ZX7045 B1L je univerzální vrtací frézka určená k přesnému obrábění kovů v dílenských a výrobních podmínkách. Stroj kombinuje funkce vrtání a frézování a díky masivní litinové konstrukci a širokému rozsahu otáček vřetena zajišťuje stabilní provoz. Je řešením pro provozy, které vyžadují opakovatelnost, tuhost a skutečný výkon.

Hlavní přednosti stroje

• Těžký a stabilní litinový odlitek– minimalizuje vibrace při frézování a vrtání.
• Automatický posuv vřetena(125 mm) – zvyšuje efektivitu při sériových operacích.
• Výškové nastavení na suportu, nikoli na sloupu – zajišťuje přesnější nastavení.

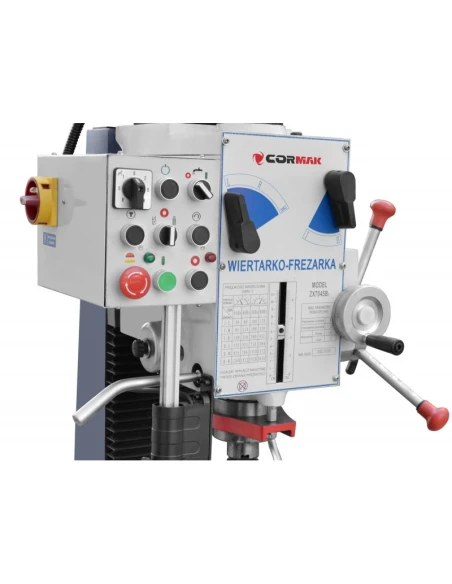

• 12 stupňů otáček vřetena až do 3200 ot./min – umožňuje přizpůsobení druhu materiálu a nástroje.
• Kapalinové chlazení stroje– zajišťuje stabilní řezné podmínky a prodlužuje životnost nástrojů.
• Rybinová vedení– zajišťují vysokou tuhost a přesnost posuvů.

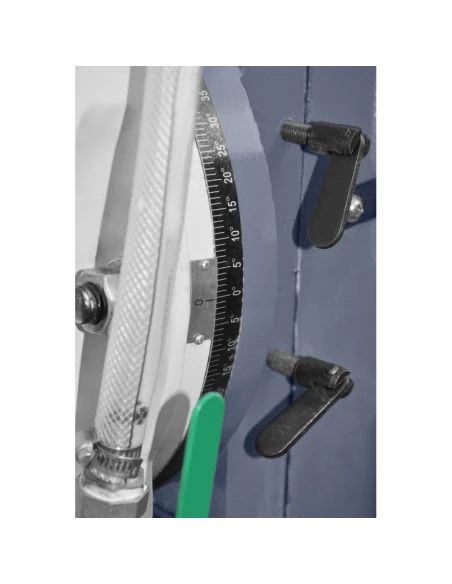

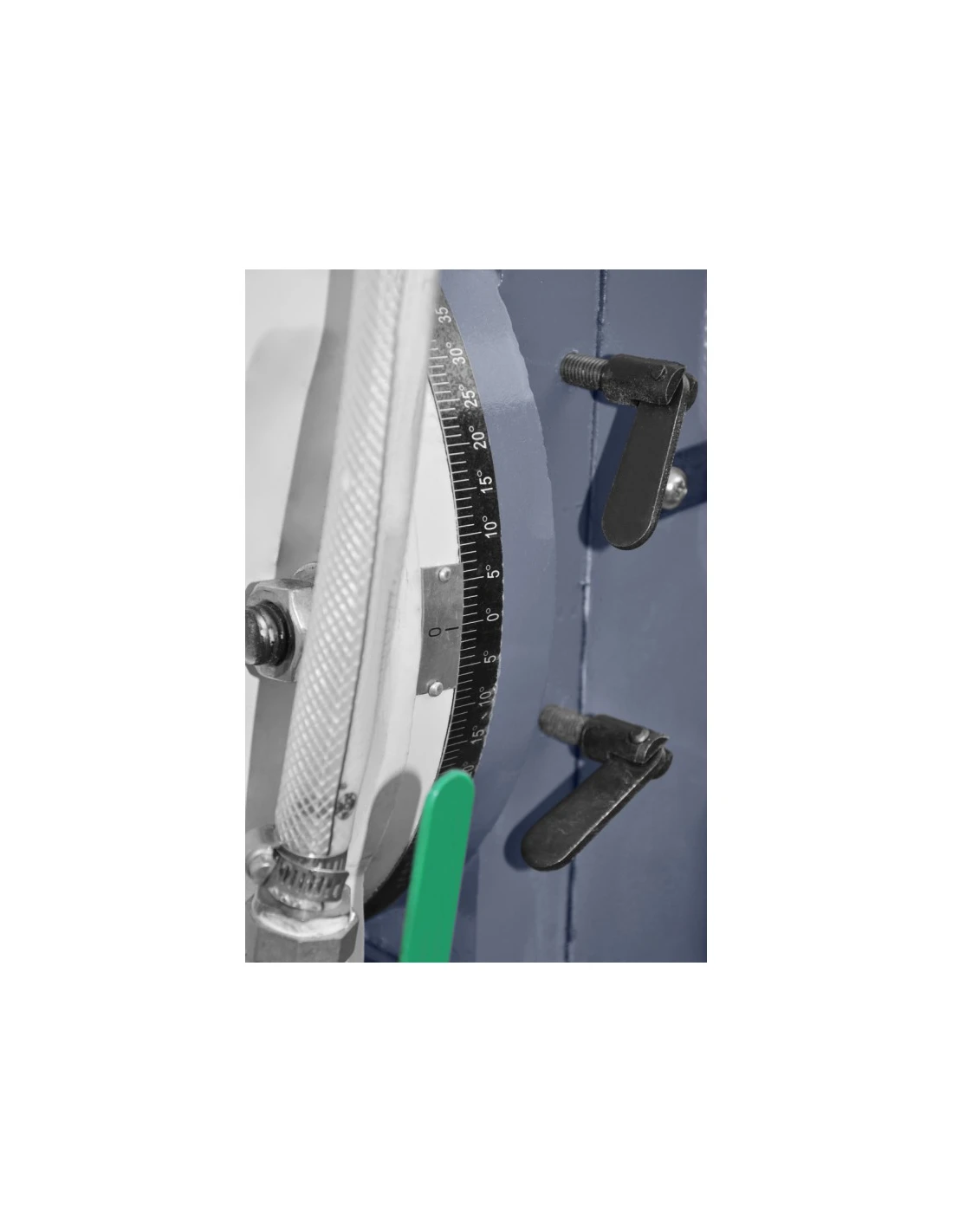

• Otočná hlava ±90°– umožňuje obrábění pod úhlem.
• Tichý provoz díky broušeným ozubeným kolům a možnost chodu s levými i pravými otáčkami.

Konstrukce a technologie

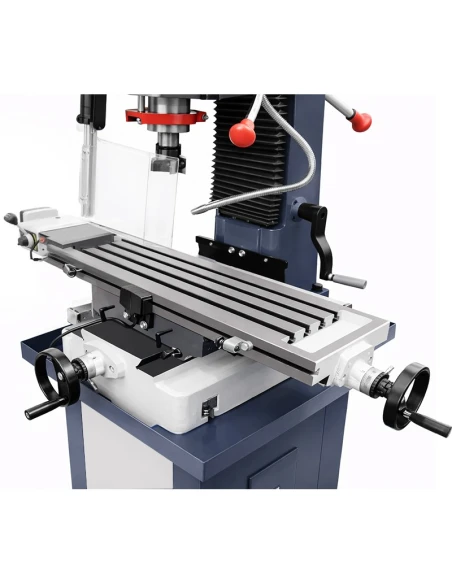

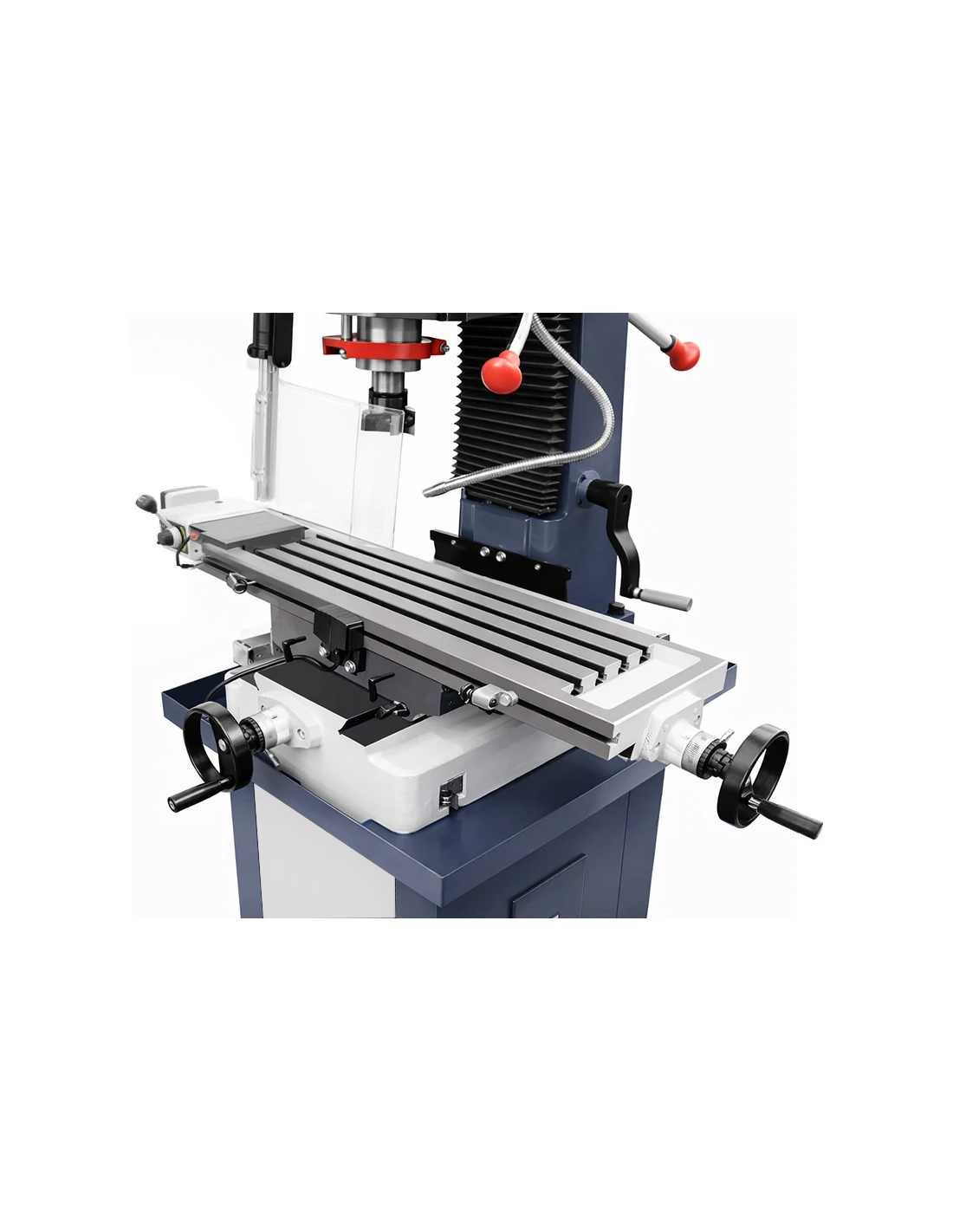

Frézka-vrtačka ZX7045 B1L byla navržena jako kompaktní, ale plnohodnotná průmyslová frézka na kov. Masivní základna a litinové těleso zajišťují vysokou tuhost celé soustavy. Křížový stůl o rozměrech 1000 x 240 mm má přesně broušenou pracovní plochu, která umožňuje přesné upínání obrobků.

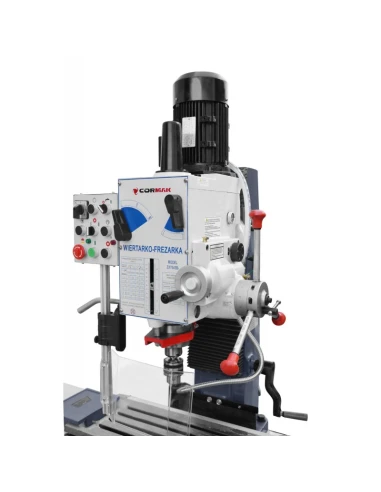

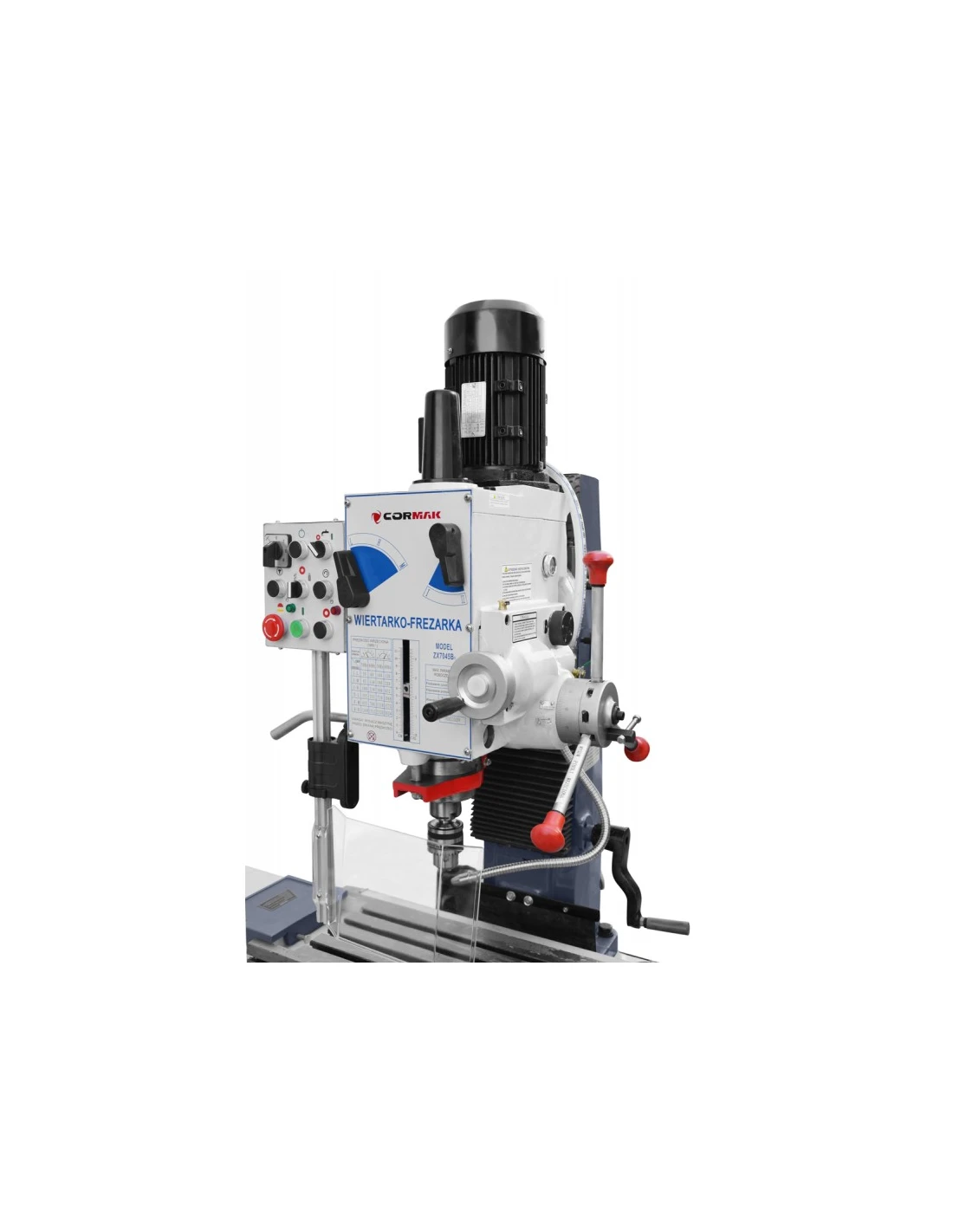

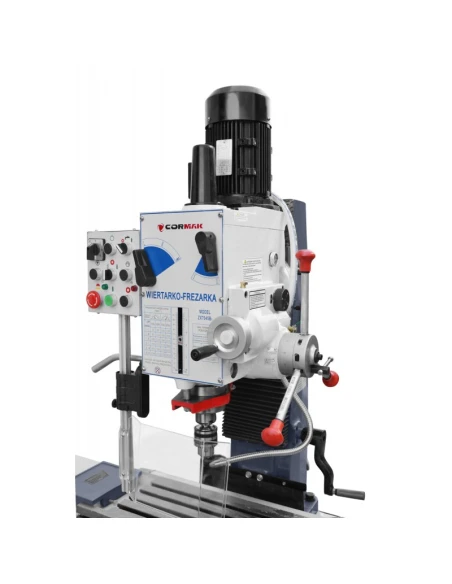

Vřeteno ve standardu MT4 umožňuje používat širokou škálu nástrojů – stopkové frézy, frézovací hlavy a kuželové vrtáky. Motor o výkonustrong">1,8 kW (2,5 KM)s napájením 400 V zajišťuje stabilní provoz i při frézování větších průměrů.

Přesnost a pracovní výkon

Díky pojezdům v osáchstrong">X/Y/Z 560/190/430 mmumožňuje frézka-vrtačka provádět širokou škálu operací: vrtání do 32 mm v oceli a 45 mm v litině, čelní frézování do 80 mm a stopkové frézování do 28 mm. Nastavitelná rychlost posuvu pinoly (0,12; 0,18; 0,25 mm/ot.) umožňuje přizpůsobit parametry druhu materiálu a požadavkům na kvalitu.

Použití

Tato frézka-vrtačka nachází uplatnění v nástrojárnách, zámečnických dílnách, odděleních údržby a malých i středních výrobních provozech. Je vhodná pro obrábění drážek a rovných ploch, přesné vrtání, zahlubování a řezání závitů s použitím vhodných hlav.

Standardní vybavení

• trn vrtacího sklíčidla MK4/B18
• vrtací sklíčidlo 3-16 mm/B18
• redukční pouzdro MK4/MK3
• redukční pouzdro MK3/MK2
• základní nářadí
• návod k obsluze v polštině

Volitelné vybavení

• podstavec stroje
• automatický posuv osy X
• otočné, naklápěcí a přesné svěráky
• otočné stoly a dělicí přístroje
• závitovací a frézovací hlavy
• nástrojové držáky a unášecí trny

Technické údaje

Frézka-vrtačka ZX7045 B1L představuje spolehlivé řešení pro výkonné a přesné obrábění.
